Особенности армирования фундамента

Возможные последствия

Фундамент непрерывно испытывает сильные нагрузки: верхняя часть подвергается сжатию, нижняя часть испытывает растяжение. Лишив основание арматуры, вы сознательно уменьшаете способность выдерживать нагрузки на растяжение более чем в 10 раз.

Стены дома, фундамент которого залит без арматуры, не имеют прочной связки между собой, что чревато появлением большого количества крупных трещин между ними. Со временем здание может очень быстро прийти в негодность.

В процессе обязательной усадки дома, длящейся не менее 5 лет, фундамент без арматуры может потрескаться не выдержав нагрузок. Небольшая деформация грунта, морозное пучение почвы и расширение ее при намокании могут привести к плачевным последствиям, которые невозможно предотвратить.

Обычно дома, не имеющее арматуры, обладает крайне недолгим сроком эксплуатации.

Часто вслед за фундаментом деформируются и разрушаются коммуникации дома, в частности канализация. Подвал дома подвергается затоплению при малейших осадках.

Строительство дома — нелегкая и затратная задача. Цена качественного фундамента может составить до 15% от стоимости всего дома.

Русский человек всегда пытается найти пути экономии, но строительство фундамента — ответственное дело, экономить на нем нельзя.

Не рискуйте зря, иначе, вложив свои деньги в остальные материалы, но сэкономив на арматуре, вы рискуете получить неудовлетворительный и непредсказуемый результат в виде потрескавшихся стен и просевшего основания. Получаться еще большие убытки, связанные со сносом деформированного фундамента и проведением нового строительства.

Расскажите об этой статье друзьям в соц. сетях!

Как армировать фундамент ленточного типа

Основной компонент фундамента – бетон – прочный и надежный строительный материал. Но глыба из него, сколь бы качественный цемент не использовался для изготовления, быстро раскрошится. Усиливают бетонную конструкцию металлическими прутьями или стеклопластиковой добавкой. Этот процесс, без которого устройство ленточного фундамента теряет всякий смысл, называется армированием.

Технология не требует фундаментальных научных знаний, но базовые строительные навыки потребуются. Нюансов укрепления основы дома много, их нужно внимательно изучить:

• расположение и размер стальных стержней,
• расстояние между ними и способы крепления,
• составление схемы и сметы,
• оборудование и стройматериалы.

Требования к фундаменту и арматуре

В зданиях живут и работают люди. Жилье должно быть безопасным и комфортным, поэтому СНиП (строительные нормы и правила) и СП (строительные правила) предъявляют к домам жесткие технические требования. Они относятся к конструкции, коммуникациям, пожарной безопасности и фундаментам – основе здания. Последний принимает на себя вес постройки, перераспределяет его, передает на твердые пласты земли.

Главные требования, предъявляемые к фундаменту:

• обладает прочностью, долговечностью, морозостойкостью;
• должен сопротивляться годичным температурным колебаниям;
• устойчив к грунтовым и агрессивным водам;
• не должен опрокидываться вокруг одной из граней и скользить в плоскости подошвы.

Такая фундаментная база выполняется как непрерывная лента под всеми капитальными стенами здания либо в виде перекрестных ж/б балок под колоннами. Свойства ленточных нулевых циклов обеспечиваются армировкой – силовым поясом.

Какие требования к арматуре:

• Под одноэтажные постройки берут стальной прут сечением 10-24 мм. Материал большего сечения экономически не оправдан – его качества не будут максимально использованы.
• Выбирают круглый рифленый профиль, который лучше соединяется с цементно-песчаной смесью. Прут без рифления используют только как поперечные перемычки.
• Если на стройплощадке грунт однородный, допустимо сечение арматуры 10-14 мм. При разных почвах нагрузка на фундаментную базу увеличивается – пруты берут до 16-24 мм в диаметре.

Арматура с рифлением обеспечивает долгий срок службы конструкции. Рассчитать арматурный каркас для ленточного фундамента сложно. Часто застройщики поручают это специалистам, а вязку арматуры и заливку бетона выполняют самостоятельно.

Советы строителей

• Михаил 27 лет. Занимаюсь фундаментными работами уже очень давно. Если вы планируете варить каркас для фундамента, то следует использовать прутки с индексом С. Это специальные стержни, предназначенные для сварки, которые под воздействием температуры не теряют свои технологические качества.
• Саша 56 лет. Не используйте для армирования, гладки стержни. От них толку не будет совершенно никакого. Бетону будет не за что цепляться и прутки будут в нём скользить. Данная конструкция при подвижке грунтов даст трещину, а такое армирование не спасёт ситуацию.

При возведении фундаментного основания нужно ответственно подойти к данному вопросу. От качества арматурного каркаса зависят прочностные характеристики будущего основания.

При неправильном расчёте и применении недостаточного сечения стержней, при эксплуатации может не хватить прочности, и фундамент будет разрушаться. При выборе очень больших сечений прутков, это негативно отразиться на стоимости работ, именно поэтому очень важен правильный и грамотный расчёт.

Виды арматуры для фундамента

В соответствии со сводом правил СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения», для армирования железобетонных конструкций следует применять отвечающую требованиям соответствующих стандартов или утвержденных в установленном порядке технических условий арматуру следующих видов:

• горячекатаную гладкую и периодического профиля с постоянной и переменной высотой выступов (кольцевой и серповидный профиль соответственно) диаметром 6-50 мм;
• термомеханически упрочненную периодического профиля диаметром 6-50 мм;
• холоднодеформированную периодического профиля диаметром 3-16 мм;
• арматурные канаты диаметром 6-18 мм.

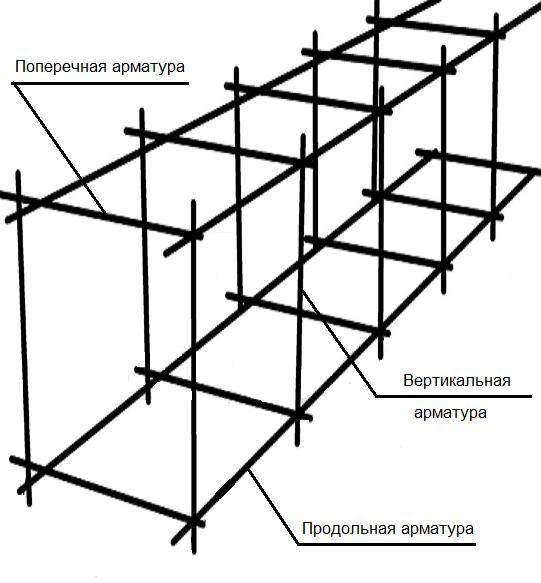

Арматурный каркас представляет собой металлический скелет, состоящий из продольных прутьев, проходящих вдоль фундамента, и поперечных прутьев-хомутов, поддерживающих продольные прутья в правильном пространственном положении.

Различают два вида арматурных каркасов – сварные и вязаные. Сварные каркасы изготавливают в заводских условиях с применением технологии сварки, не допускающей ослабления арматуры. В полевых условиях использовать сварку не рекомендуется, так как сварные швы ухудшают физико-механические свойства металла в районе шва, что может привести к разрушениям и потери целостности металлического каркаса.

Вязаный арматурный каркас сооружается на месте. Рабочая продольная арматура связывается с поперечной при помощи тонкой стальной проволоки, которая надежно фиксирует прутья в правильном положении.

Рабочая продольная арматура определяется расчетом, а для одноэтажных зданий и временных сооружений назначается конструктивно, не менее 0,1% от площади поперечного сечения фундамента. Диаметр арматуры для ленточного фундамента должен составлять при длине здания:

• до 3 м – не менее 10 мм;
• более 3 м – не менее 12 мм.

В качестве продольной арматуры используют рифленые пруты, т.к. они имеют большую прочность и способны лучше сопротивляться изгибающим усилиям.

Поперечная арматура назначается конструктивно, диаметром 6 мм при высоте фундамента до 80 см, в других случаях ставят арматуру диаметром 8 мм. Диаметр поперечной арматуры не должен быть меньше четверти диаметра продольной арматуры. Шаг конструктивной арматуры составляет 30-80 см. В качестве поперечной арматуры подойдут обычные гладкие пруты, т.к. они не несут на себе нагрузку, а только поддерживают продольные прутья в правильном положении.

Альтернативой традиционной стальной арматуре является композитная арматура, появившаяся не так давно. К ее достоинствам можно отнести следующие факторы:

• Цена. Арматура из стекловолокна дешевле стального прута.
• Легкость и прочность. Несмотря на то, что вес стекловолоконных прутьев намного ниже, чем стальных, их прочность примерно в 3 раза выше.
• Стойкость к коррозии и долговечность. Стекловолокно не подвержено коррозии, поэтому срок службы таких элементов не ограничен.
• Композитная арматура не намагничевается и не создает помех радиоволнам.

Как правильно армировать углы

Сначала выполняют чертежи каркаса, где прописывают основные значения, рассчитывают важные параметры и показатели, определяют необходимый минимум арматуры в расчете. Потом реализуют задачу.

Схема армирования:

• Вертикальные стержни зафиксировать с интервалом в 60 сантиметров.
• Вязальной проволокой скрепить горизонтальные силовые прутья сверху и снизу контура в местах их пересечения.
• Усилить зоны, которые находятся посредине пролетов, дополнительными стержнями.

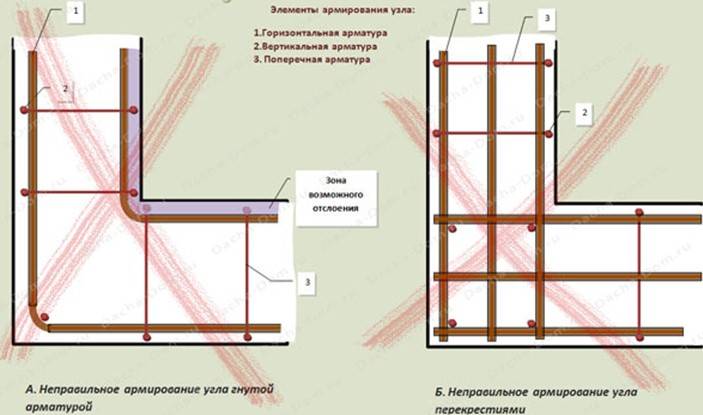

Ошибки при вязке арматуры на углах:

• Арматуру просто скрещивают в углах, скрепляя проволокой. Это неправильно, хотя, схема достаточно распространенная.
• В углах стержни гнут, но не анкеруют. Так, СП 50-101-2004 говорит, что сборномонолитные и монолитные фундаменты должны быть жестко связанными перекрестными лентами. Соединение обычным перекрестием – это разрыв в месте сгиба, что не обеспечит достаточной жесткости. В местах перехлеста стержни можно соединять лишь указанными способами: механически муфтами, свариванием, без сварки (внахлест рифленые прутья с прямыми концами, с поперечными или приваренными стержнями, с загибами на концах).
• Использование только одного контура обвязки.
• Использование двух контуров без должного крепления их вместе.
• Отсутствие конструкционной связи между арматурным каркасом и подошвой основания.
• В углах строения стержни соединили при помощи сварки, проигнорировав другие методы соединения.

Как правильно вязать арматуру

Вязка арматуры в углах ленточного фундамента осуществляется с использованием таких средств: болгарка, прутья, газо- или электросварочный аппарат. Сначала все просчитывают – от расчета зависит количество прутьев, их диаметр, способы вязки

Особое внимание уделяют усилению подошвы, изготавливая конструкцию на объекте

Сваривают два контура, один с отступом в 5 сантиметров от внешнего периметра траншеи фундамента. Второй располагают на таком же расстоянии от внутреннего края. Шва сварки не должны быть по углам. Гнут арматуру под прямым углом, места сгиба разогревают, сварку используют только там, где нагрузки сравнительно невысокие.

Далее конструкцию опускают в траншею, в углы устанавливают вертикальные прутья. Штыри вбивают в грунт глубоко, контуры приваривают к вертикальным стойкам. Верхняя часть фундамента тоже должна быть выполнена из двух контуров.

До того, как вязать арматуру, необходимо изучить типы связки. Простые соединения не подходят в данном случае. Обязательно использование гнутых элементов, которые будут продолжать продольные прутья каркаса и выступать за угол на 60-70 сантиметров. Если длины стержня недостаточно, можно скреплять хомутами со сторонами, равными минимум 50 диаметрам используемой арматуры.

Полезные советы по правильной укладке арматуры

• Расстояние между расположенными вертикально стержнями до 20 миллиметров должно быть равно 50-80 сантиметрам.
• Применять нужно рабочие стальные прутья диаметром 1-2 сантиметра, дополнительные элементы должны быть в сечении не менее 4-10 миллиметров.
• Желательно использование подкладок не из металла, которые зафиксируют каркас на нужном расстоянии от грунта и ближних конструкций.
• Горизонтально расположенные прутья монтируются исключительно в загнутом виде.
• Соединять встык нельзя.

Плюсы и минусы мелкозаглубленного основания

Для начала перечислим недостатки, благо, их значительно меньше. Главным из них является необходимость строительства дома в сжатые сроки. Проводить строительство мелкозаглубленного фундамента на промерзшем грунте нельзя. Кроме того, ни в коем случае нельзя начинать монтаж фундамента осенью, чтобы возвести на нем дом весной, когда температура окружающего воздуха повысится.

Заготовленный с осени фундамент может просто вытолкнуть пучинистым грунтом. Дом следует начинать возводить сразу после того, как фундамент наберет достаточную прочность (если для строительства был выбран бетон, а не готовые ЖБИ или кирпич). Из-за этого для большинства регионов нашей страны максимальный срок, в который должны быть проведены все работы, составляет 5-7 месяцев, не более. Не для всех людей это удобно и приемлемо.

Также, как уже говорилось, прочность мелкозаглубленного фундамента меньше, чем обычного, но в первую очередь это актуально для обычного грунта, а не пучинистого.

Зато достоинства более многочисленны:

• Траншея для фундамента имеет сравнительно небольшую глубину (обычно не более 50 сантиметров), что позволяет выполнить земельные работы без привлечения тяжелой техники.
• Расход строительных материалов существенно сокращается, благодаря чему финансовые расходы также снижаются.
• Большой выбор строительных материалов: бетон, железобетонные блоки или кирпич. Выбирайте тот, который устроит вас по затратам времени и денег.
• Подвальное помещение можно легко утеплить.

Сильные стороны ленточного фундаментного мелкого заложения

Мелкозаглубленный ленточный фундамент на глине

Такой фундамент являет собой ж/б ленту, которую необходимо заложить под каждую из стен возводимой постройки. Подобное основание нашло своё применение для тех типов почвы, которые не относятся к числу чрезмерно вспучиваемых.

В таких разновидностях земли грунтовые воды не должны располагаться высоко. На подобных фундаментах обычно возводят только лёгкие частные постройки, а также прочие типы конструкций.

Перед тем, как возвести мелкозаглубленный ленточный фундамент своими руками, рекомендуем ознакомиться с достоинствами такого сооружения:

1. Ленточное основание рассматриваемого типа позволит вам заметно сэкономить на финансовых затратах, поскольку он имеет гораздо меньшую стоимость, нежели цена аналогичного фундамента, имеющего глубокое заложение.
2. Становится возможным значительное сокращение объёмов земляных работ, а также действий по обустройству опалубочной конструкции и осуществлению армирования. Данная особенность позволяет значительно уменьшить сроки возведения монолитного ЛФ-основания мелкого заложения.
3. При желании вы сможете обустроить небольшой подвал в здании.
4. Если сравнивать с незаглублённым основанием, рассматриваемое сооружение менее подвержено воздействиям пучинистого грунта.

Кроме всего прочего, подобная конструкция успешно выполняет следующие задачи, среди которых можно отметить следующие:

• Прочное удержание постройки на месте;
• Его предохранение от влияния деформационных процессов в тех случаях, когда был произведён верный расчёт мелкозаглубленного ленточного фундамента.

Перед началом постройки основания такого типа требуется помнить о некоторых важных особенностях. Ленточное монолитное основание мелкого заглубления нуждается в обеспечении защиты от различных осадков. В связи с этим возникает необходимость в обустройстве водостоков. Таким образом, становится возможным отведение воды от фундамента. Кроме всего прочего, необходимо помнить следующее:

• После того как фундамент будет залит, возникает надобность в производстве отмостки;
• В том случае, если вы планируете самостоятельно размешать бетон, то следует отслеживать то, что все слои должны быть заложены одновременно. С этой целью необходимо задействовать хотя бы несколько помощников, в некоторых ситуациях приходится обращаться к услугам спецтехники.
• К тому же, особенности фундаментов на глине таковы, что следует накрывать его плёнкой. Делается это во избежание формирования трещин.
• Крайне не рекомендуема экономия на качестве бетонного раствора;
• Также лучше не оставляйте фундаментное основание на зиму, постарайтесь покончить со строительством до начала зимнего периода времени.

МЛФ

Первая и самая разумная идея «обмануть» морозное пучение – это поставить основание дома ниже глубины промерзания. Именно поэтому принципу и строится классический ленточный фундамент.

Но хорошо если вы живёте на юге и глубина промерзания незначительная, а если это Сургут, где точка промерзания расположена на глубине до трёх метров? Такая высокая лента в итоге будет стоить как половина дома, а потому, дабы обмануть природу, нашли другой путь.

Малозаглубленный фундамент – это та же монолитная, хорошо армированная лента, только высотой всего 40–50 см, а чтобы минимизировать на неё действие пучения, опирается она не на подножный грунт, а на специальную «подушку» из однородного, не пучинистого (мало паутинистого) грунта, чаще всего песка и гравия.

В результате, если выталкивающие усилия и не удаётся полностью нивелировать, то, по крайней мере, минимизировать их и равномерно распределить по всей площади бетонной подошвы.

Однако это основание имеет довольно существенный недостаток – на склоне его не поставишь. Слишком незначительна глубина «грунтозацепа», а значит, домик может просто сползти.

Столбы и сваи

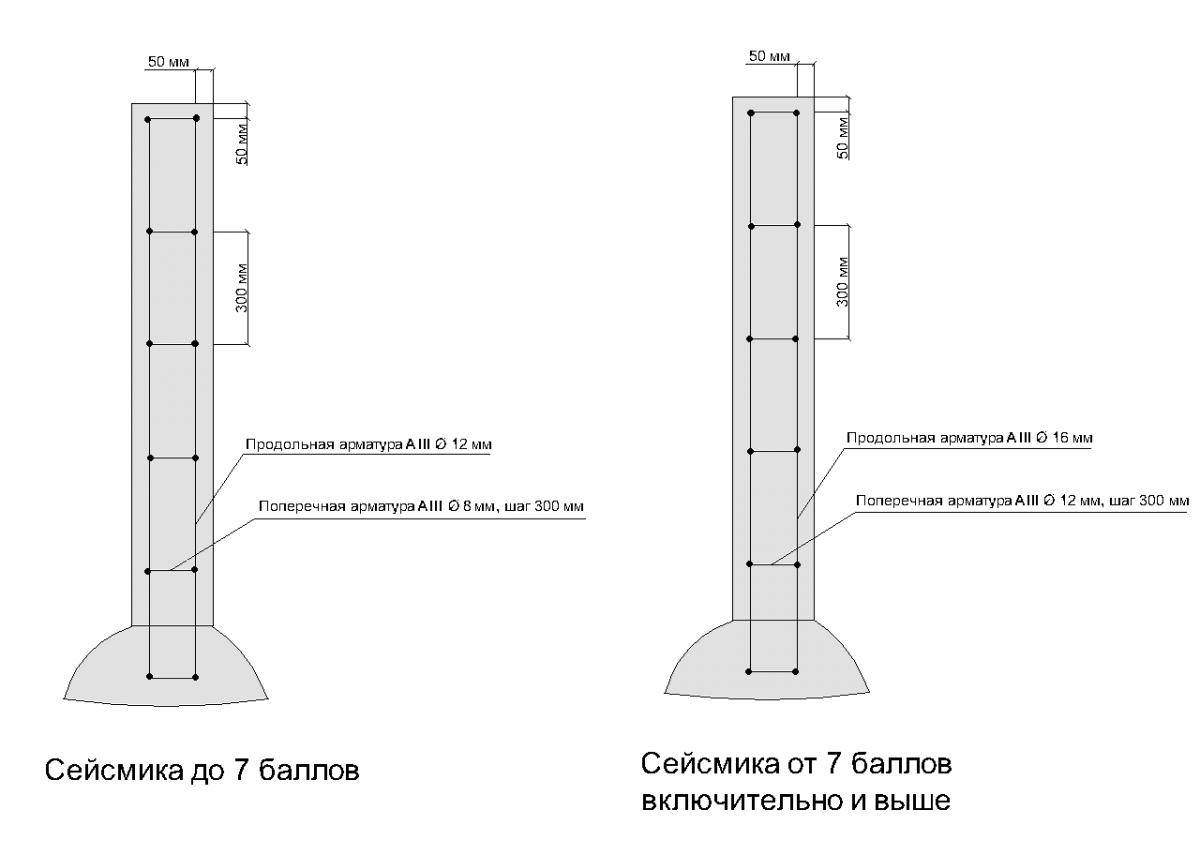

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

• при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
• если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
• минимальное число продольных прутков в одном столбе или свае равно 4.

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Рекомендуем прочитать: Армирование буронабивных свай.

Нужно ли армировать ленточный фундамент?

Основной материал, из которого делается лента — бетон. Он выдерживает высокое давление, но не обладает эластичностью и не выдерживает растяжений или изгибов.

Жесткость и неподвижность основания обеспечивает арматурный каркас, установленный внутри бетонной ленты и не позволяющий ей изменять свою конфигурацию. Он представляет собой фигуру в виде пространственной решетки, которая собирается из специальных стержней в определенном порядке.

Принцип работы каркаса прост — его конструкция повторяет несколько уменьшенную форму ленты. При появлении изгибающих нагрузок арматурные прутки, расположенные внутри, работают на растяжение и удерживают бетонную отливку от перелома.

Без них лента сломается при сезонных подвижках почвы.

Требования нормативных документов к материалам для армирования

Как правильно армировать ленточный фундамент, можно узнать, ознакомившись с нормативными документами. Требования, которые необходимо соблюдать при армировании монолитного ленточного железобетонного фундамента, изложены в СНиП 52-01-2003.

Разновидности стальных прутьев, рекомендованных для армирования:

• горячекатаные гладкие или профилированные (Ø=3÷80 мм);
• термомеханически упрочненные профилированные (Ø=6÷40 мм);
• холоднокатаные профилированные или гладкие (Ø=3÷12 мм).

Важно! По сравнению с гладкими, профилированные прутья имеют лучшее сцепление с бетоном: это позволяет значительно увеличить надежность конструкции. Требования к расположению прутьев в армокаркасе для ленточного фундамента:

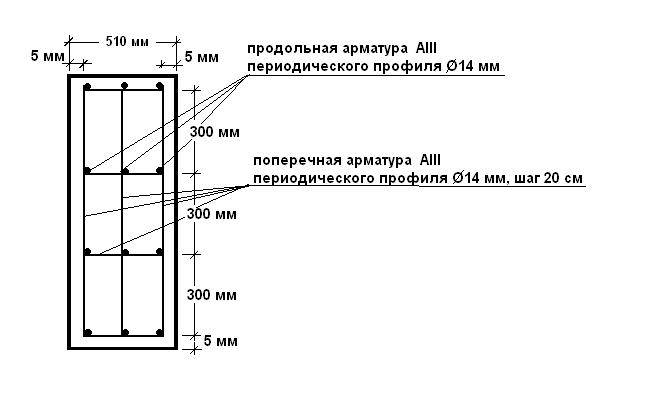

Требования к расположению прутьев в армокаркасе для ленточного фундамента:

• расстояние между продольными стержнями должно быть не более 0,4 м;
• шаг поперечных фиксирующих элементов должен составлять не более 0,5 м.

Минимальное относительное содержание рабочих продольных прутьев в железобетонном элементе должно составлять не менее 0,1 %.

Для вязки элементов железобетонной конструкции должна применяться только специальная стальная обожженная проволока (Ø=0,8÷1,2 мм).

Монолитный фундамент плита своими руками

Нередко специфика грунтов на участке застройки не позволяет использовать свайный либо ленточный фундамент. Единственно возможный вариант в таких ситуациях – это фундамент монолитная плита из железобетона.

Только такая плитная основа способна распределить точечные нагрузки, возникающие из-за сезонного пучения, и минимизировать давление на почву, распределив вес дома по всему монолиту. Материалоемкость и стоимость основания высокие.

Однако сделать его самостоятельно не так уж сложно.

Что это такое?
Виды и подвиды
Плюсы и минусы
Пошаговая инструкция
Применение в строительстве

Что такое плитный фундамент?

Из-за своей массивности и прочности монолитный фундамент в виде единой плиты способен выдерживать серьезные локальные воздействия снизу от грунтов без разрушения и деформаций. При сильном пучении зимой он равномерно и весь поднимается вместе с домом на нем, а по весне также опускается. Если такая основа под зданием сделана точно по технологии, то она долговечна и прочна.

Схема устройства

Состоит такое основание для малоэтажного дома из трех слоев:

1. Подушка из песка с гравием.

2. Гидроизоляция.

3. Армированная плита из железобетона.

Стоит четко понимать, это не панацея на любой случай. Да, его можно обустраивать на сложных грунтах. Но если участок заболочен или расположен в северных районах с суровыми зимами, то для частного дома лучше предпочесть аналог из свай. От плиты в подобных ситуациях толку будет мало.

Все такие основания по внутреннему устройству делятся на два подвида:

• Монолитные;
• Сборно-монолитные.

Первый тип подразумевает заливку бетонного монолита с армированием непосредственно на песчано-гравийную подушку. Во втором случае на песок сначала укладываются готовые ж/б изделия заводского исполнения, а бетон уже меньшим по толщине слоем заливается как раз на них.

Схема фундамента плиты

По прочности и надежности оба этих варианта сравнимы. Здесь конечные параметры фундамента больше зависят от качества предварительных расчетов в проекте. Однако использование готовых железобетонных плит существенно ускоряет процесс строительства сборно-монолитного фундаментного основания под будущий дом.

Преимущества и недостатки

Основные достоинства:

• Отсутствие необходимости в спецтехнике (за исключением сборного варианта);
• Минимальные объемы земляных работ – достаточно будет снять лишь верхний плодородный слой;
• Равномерность распределения нагрузок;
• Расширение возможностей в плане строительства коттеджей на сложных по структуре грунтах;
• Простота работ – плитный фундамент своими руками можно сделать даже в одиночку.

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей.

Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.).

Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Среди недостатков следует упомянуть:

• Ограничения по ровности поверхности участка;
• Отсутствие возможности обустроить подвал или погреб;
• Сложности с прокладкой коммуникаций;
• Высокая материалоемкость и смета устройства.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

Способы вязки арматуры

Наиболее распространенный метод крепления – связывание арматуры с помощью специальной проволоки. Электросварка используется очень редко и только для арматуры, имеющей в маркировке литеру «С».

Соединять сваркой обычную арматуру не допускается, поскольку вследствие воздействия высоких температур она становится менее прочной.

Для вязания арматуры применяют только отожженную круглую проволоку диаметром 1 мм. Необожженная проволока является менее пластичной, поэтому плохо гнется и легко обрывается.

Ищете информацию по теме, как выбрать теплый электрический пол?

Быстрее всего вязка арматуры осуществляется с помощью специального пистолета, снабженного аккумулятором. Но его приобретение целесообразно только при больших объемах работ, к тому же он не очень удобен при вязке арматуры в труднодоступных местах.

Армирование свайно – ростверкового фундамента для частного дома в основном осуществляют посредством другого инструмента – специального крючка. Профессионалы предпочитают самодельные крючки, но для разовых работ сгодится и покупной.

В продаже можно найти как обычные, так и винтовые крючки, называемые, также, полуавтоматическими.

Последние позволяют выполнять вязку арматуры несколько быстрее, но в силу своей конструкции после затягивания узла они оставляют слишком длинные свободные концы проволоки, которые часто выступают из бетона и начинают ржаветь.

Наиболее простыми и распространенными видами узлов являются так называемые «петля» и «две петли». Первый используется при соединении арматуры внахлест, второй – для стыковых соединений. На практике же петлю часто применяют не только для нахлесточных соединений, но и для угловых.

На завершающем этапе монтажа арматурного каркаса следует извлечь бобышки, на которых устанавливалась рабочая арматура нижнего пояса. После этого весь каркас окажется подвешенным на проволоке, обвитой вокруг верхних перемычек опалубки. Теперь можно приступать к заливке бетона.

Видео об армировании ростверка свайного фундамента

Армирование мелкозаглубленного и свайно-ленточного фундамента

При сооружении зданий выше 10 м (жилые и общественные объекты), армирование основания обязательно. Некоторые любители закладывают только один пояс арматуры по типу плитного основания. Однако это является грубой ошибкой. Нагрузки в центре мелкозаглубленной ленты незначительны. Они повышаются ближе к краям фундамента. Поэтому рабочее армирование подразумевает укладку стержней на расстоянии 5-10 см от краев основания.

Порядок сооружения ленточного фундамента со сваями:

• На площадке с удаленным плодородным слоем очерчивают границу траншеи для ленты.
• По линии вырывают траншею глубиной 40 см.
• В углах высверливают скважины. Они имеют диаметр 30% от ширины траншеи. Такие же скважины создают по периметру основания с шагом 2 м. Скважины делают на 30 см глубже уровня промерзания грунта. В конце буром выполняют утолщение – для создания подошвы.
• В скважину вводят 3 вертикальных прута, скрепленных друг с другом в горизонтальными элементами через каждые 30 см. Верхний край полученного каркаса должен достигать верхнего уровня ростверка.
• Затем выполняют горизонтальную обвязку тела ростверка. Для этого укладывают 4 горизонтальных прута на каждом прямом участке основания. Их крепят к вертикальным штырям свай.
• Сооружают опалубку для ленты.
• На дно засыпают 40 см песка, трамбуют и пропитывают цементным молочком. При этом вход в скважину опоры изолируют съемным кольцом.

После этих действий заливают сваи и ростверк, штыкуя каждые 40 см раствора.

Чертежи армирования фундаментов

Армирование подлежат следующие виды фундаментов:

• Ленточные (мелкозаглубленные и глубокого заложения);
• Плитные;
• Столбчатые (монолитные) и буронабивные фундаменты;

Рассмотрим детальнее чертежи и технологию армирования каждого из них.

Ленточный фундамент

Наиболее подверженными деформационным нагрузкам местами в армокаркасе ленточного фундамента являются угловые и примыкающие соединения арматуры.

Важно: для стыковки углов армокаркаса применяются гнутые арматурные стержни, согласно строительным нормам не допускается соединение отдельных прутьев перекрестным способом. Пространственная схема соединения прямых участков арматурного каркаса приведена на изображении 1.5

Пространственная схема соединения прямых участков арматурного каркаса приведена на изображении 1.5.

Рис. 1.4: Схема армокаркаса ленточного фундамента

Армирование изгибов фундамента со сложной конфигурацией выполняется двумя цельными продольными стержнями (внешним и внутренним), повторяющими форму сгиба.

Рис. 1.5: Схема соединения арматуры в ленточном фундаменте на углах свыше 160 градусов

При укреплении углов фундамента с отклонением менее 160 градусов, на внешнем контуре каркаса используется цельный стержень, внутренний пояс изготавливается из двух выгнутых по очертаниям угла прутьев.

Рис. 1.6: Армирование углов ленты до 160 градусов

При армировании угловых соединений применяется два способа – нахлеста и Г-образной стыковки.

Рис. 1.7: Соединение угловых частей армокаркаса

Примыкания фундаментной ленты в местах стыковки внутренних и внешний стен зданий армируются П-образным либо Г-образным соединением прутьев.

Рис. 1.8: Соединение армокаркаса на стыках стен

Вышеуказанные способы армирования углов обеспечивают требуемую пространственную жесткость армокаркаса ленточного фундамента в наиболее подверженных деформации местах. На размещенном ниже изображении приведены недопустимые способы армирования.

Рис. 1.9: Неправильное армирование углов ленточного фундамента

Гибку арматуры для угловых соединений армокракаса можно производить вручную, посредством самостоятельно изготовленного станка. При работе с прутьями большого диаметра металл в местах перегиба, для придания ему пластичности, имеет смысл прогревать паяльной лампой.

Рис. 2.0: Станок для гибки арматуры

Плитный фундамент

Армирование плитных фундаментов сопровождается большим расходом материалом и трудоемкостью процесса, однако фундаментная плита не имеет угловых и примыкающих соединений, что облегчает технологию выполнения работ.

Рис. 2.1: Схема армирования плитного фундамента

Боковые контуры армокаркаса плиты выполняются из цельных арматурных стержней, которые на углах соединяются посредством перекрестного стыка.

Важно: при собственноручном армировании, без выполнения предварительных расчетов,  во избежание недостаточного укрепления плиты, шаг между прутьями арматуры рекомендуется делать не более 20 мм. При армировании плитных фундаментов важно не допускать следующих ошибок:

При армировании плитных фундаментов важно не допускать следующих ошибок:

Рис. 2.2: “1” – стенки опалубки обязательно нужно покрывать клеенкой, которая предотвращает утечку цементного молочка из бетона; “2” – подсыпка из бетона должна уплотняться ручной трамбовкой; “3” – щели в опалубке недопустимы.

Рис. 2.3: Крайние контуры армокаркаса необходимо утапливать вглубь опалубки на 4-5 см., таким образом формируется  защитный слой бетона, предотвращающий коррозию арматуры.

Столбчатые и буронабивные фундаменты

При армировании опорных столбов обустраивается продольно-поперечный армокаркас, состоящий из 4-ех продольных прутьев диаметром 12-15 мм. и соединяющих их поперечных перемычек, расположенных на расстоянии 30 см. друг от друга. В качестве соединяющих перемычек используется гладка арматура диаметром 6-8 мм.

Рис. 2.4: Схема армирования буронабивных свай

Для укрепления столбчатых фундаментов собираются армокаркасы квадратной формы, для бурнабивных свай – круглой.

Рис. 2.5: Схема армирования столбчатого фундамента

Важно: при обвязке опорных столбов и буронабивных свай деревянным брусом либо металлопрокатом (балкой или швеллером), между верхним краем продольной арматуры и внешним контуром бетона выдерживается расстояние в 5 см. При обвязке опор железобетонным ростверком, арматурный каркас формируется на 20-30 см

выше бетонного тела опоры, впоследствии к выступам арматуры приваривается армокаркас ростверка.
