Армирование фундамента своими руками: пошаговая инструкция, схема

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

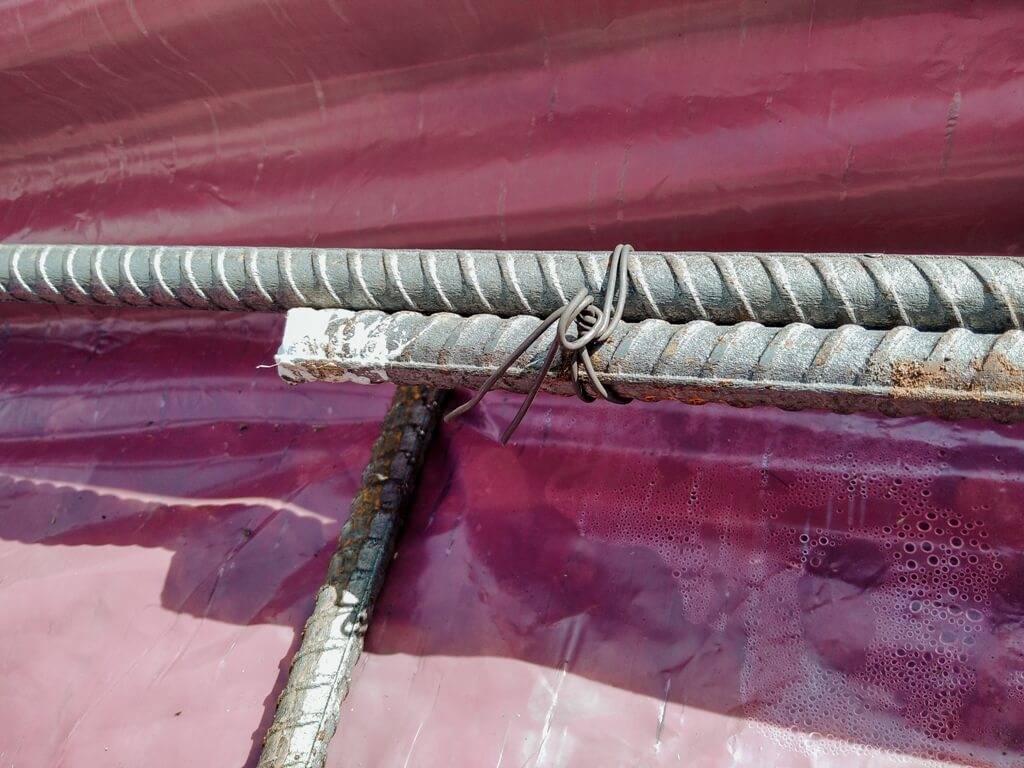

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры;
проволоку складывают пополам и укладывают под местом соединения;
с помощью крючка поддевают петлю;
свободный конец подводят к инструменту и накладывают на него с небольшим перегибом;
начинают вращать крючок, закручивая проволоку;
осторожно вынимают инструмент.

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Характеристики арматуры

Армирование необходимо в тех участках фундамента, где появляются зоны растяжения. Наибольшим оно оказывается у верхнего уровня основания. Однако каркас армирования располагают в бетоне таким образом, чтобы он был защищен от внешних воздействий, во избежание коррозии. Продвижение деформации сложно предугадать. Зоны растяжения могут возникнуть в верхней и нижней части. Поэтому армирование выполняют сверху и снизу прутьями диаметром 10-12 мм. Основные элементы должны иметь ребристую поверхность. Это позволяет сделать контакт с бетоном максимальным.

Вертикальные и горизонтальные поперечные элементы могут обладать гладкой поверхностью и меньшим диаметром. Если армируется монолитный фундамент шириной 40 см, разрешается использовать 4 прута арматуры диаметром 8 мм и длиной до 16 м, соединенных в каркас.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!
Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.. Основными элементами являются горизонтальные стержни — несущие, или рабочие

Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент

А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места

Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Основные правила армирования ленточного фундамента

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
Сварные соединения запрещаются, разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
Расстояние между поперечинами может быть от 25 до 45 сантиметров, не желательно нарушать этот диапазон при малоэтажном строительстве.
Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).
Продольные прутья укладываются через каждые 40 сантиметров высоты фундамента. Например, при высоте в 120 сантиметров необходимо укладывать 3 слоя продольной арматуры

Совет мастера: все данные должны соответствовать СНиП фундаментов 2.02.01-83 и 2.03.01-84, лучше будет подробно прочитать требования перед началом работ. Не полагайтесь на «глаз», все работы должны быть выполнены согласно инструкции и нормам.

Как рассчитать арматуру?

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен. Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Специфика. Общая информация. Преимущества

Сегодня речь пойдет о сплошном монолитном периметре, который выполняет несущую функцию. В нем нет промежутков ни под входную группу, ни в местах прочих технических отверстий. Лента заливается под каждую капитальную стену, которую планируется возводить. Относительно плоскости земли производят заглубление на определенное расстояние, которое рассчитывается в каждом конкретном случае. Верхнюю часть оставляют слегка выступать над поверхностью. Уровень углубления, а также ширина поверхности остаются неизменными на всем протяжении, что позволяет равномерно распределить нагрузку между различными зонами.

Основание может быть отлито целиком из бетона, либо состоять из отдельных элементов. По причине того, что мы будем рассматривать именно армированный ленточный фундамент, то в дальнейшем речь будет идти о монолитной конструкции. Данный способ можно назвать универсальным. Он подходит для большинства проектов малоэтажных частных домов. Люди выбирают этот вариант в следующих случаях:

Постройка зданий из массивных материалов, таких как кирпич, камень, железобетонные блоки и.т.п.
При необходимости обустроить подвальное помещение.
Здания большой этажности с утяжеленными перекрытиями между этажами.
На проблемных участках, где грунт имеет свойства, не позволяющие проводить строительные работы с применением других технологий.

Выбор строителей основывается еще на ряде весомых преимуществ, которыми обладает армированный фундамент ленточного типа:

долгий ресурс службы;
интуитивно понятную систему монтажа, с которой может справиться даже новичок;
простота прокладки различных инженерных коммуникаций;
невысокая стоимость относительно альтернативных способов.

Но пусть такое количество плюсов не вводит Вас в заблуждение. Не стоит полагать, что конструкция абсолютно не подвержена воздействиям извне, и не может деформироваться в процессе эксплуатации. Все вышеперечисленные характеристики будут актуальны только в том случае, если будут соблюдены все нормативы и стандарты при проведении работ.

Также важную роль играет предварительный расчет потенциальных нагрузок, которые будет испытывать бетонный каркас. Все эти процедуры мы советуем доверить профессионалам, найти которых вы сможете, воспользовавшись нашим сервисом. Если Вы планируете самостоятельное строить дом, то ниже мы подробно расскажем о важных нюансах процесса.

Как рассчитать количество проката

Перед тем как закупать материалы, необходимо определиться с тем, сколько его потребуется для работы. В первую очередь выбирается схема армирования, которая будет наиболее подходящим вариантом для планируемой постройки. На основании этого составляется подробный чертеж расположения элементов, и производится расчет количества.

При постройке частных домов малой этажности, а также хозяйственных построек, в большинстве случаев используется следующая система:

Два продольных пояса проката. Вверху и внизу ленты.
В каждом из них параллельно идет по три-четыре стержня.
Отступ от края не менее пяти сантиметров, а расстояние между прутьями порядка десяти сантиметров.
Поперечное соединение поясов выполняется либо с использованием специальных хомутов, либо с помощью отрезанных прутков. Расстояние может колебаться от 5 до 30 см. Выбор периодичности зависит от зоны. На углах следует увеличивать частоту поперечин, ведь именно на эти места приходится основная нагрузка. .

Если соблюдать все рекомендации и правила армирования фундамента, то можно не переживать за итоговый результат

Важно выполнить предварительные расчеты, и верно выбрать схему армировки на начальном этапе. Без должного опыта сделать это будет непросто, поэтому советуем нанимать на данные работы профессиональных строителей.

Правильное расположение арматуры.

Основную нагрузку любой железобетонной конструкции или плиты должна выдерживать продольная арматура, которая располагается в нижней и верхней части. В качестве продольной арматуры обычно используются горячекатаные стальные стержни класса А3. При высоте ленточного фундамента, превышающей 1,5 м также закладываются поперечные и вертикальные прутья горячекатаной гладкой арматуры диаметром от 6 до 8 мм класса А1. По такому же принципу в заводских условиях изготовляются и бетонные плиты перекрытий. При этом гораздо лучше сделать вертикальное и поперечное армирование единым хомутом, чтобы получился связанный цельный каркас. Очень доступно объясняется данный процесс в видео.

Армирование фундамента своими руками схема.

Продольные прутья должны находиться внутри каркаса плиты или фундамента. Благодаря такой связке уменьшается вероятность появления трещин в бетоне, их распространения, а также стержни арматуры фиксируются в требуемом положении. Каким должен быть шаг между продольными стержнями и поперечными прутьями армирования указано в пункте 7.3.4 СНиП 52-01-2003.

Возможные ошибки и как исправить

Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться. Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
поперечные и вертикальные прутья диаметром 10-12 мм;
вязальная стальная проволока;
хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
33 х 3 = 99 (количество поперечных прутков на 1 сторону);
99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

1000 х 2 = 2000 (один ярус);
2000 х 3 = 6000 (сторона);
6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

2 х 17 = 34 (штук на 1 сторону);
34 х 4 = 136 (штук на все основание);
136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Ленточный фундамент: схема армирования для самостоятельной работы. Пошаговая инструкция

Подготавливается арматура. По-возможности нужно использовать прутья стандартной длины 6 м. Чем меньше стыков — тем лучше. Начните с небольшого участка, чтобы понять систему работы. Затем можно нарезать заготовки в размер для более длинных зон.
На ровной земле параллельно друг другу положите два стержня, выровняв их края. Зафиксируйте клиньями. Затем с помощью проволоки свяжите их вместе.
Через каждые полметра повторите соединения. После этого должна получиться нижняя часть каркаса. Сделайте такую-же для верхней плоскости.
Теперь следует связать верх и низ между собой. Установите верхнюю заготовку на подставку на высоте, соответствующей будущей глубине заложения. Свяжите через равные промежутки детали между собой, с применением все той же проволоки.
По такому же принципу подготовьте все прямые элементы конструкции.
На дне вырытого углубления установите подпорки высотой 5 см. на которые установите заготовку из металла.
После того как все прямые участки уложены, следует замерить оставшиеся угловые части. После их изготовления крепите с нахлестом сначала нижние прутья, а затем верхние. Не забывайте фиксировать их между собой.

Проверьте прочность всех соединений и зазоры от краев опалубки. Армировка фундамента завершена!

Пошаговое руководство по армированию основания своими силами
