Что такое армопояс из кирпича, а также, как его построить своими руками?

Заключительные операции

Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

Оборудование и материалы для строительства

Оборудование и инструменты, которые потребуются для заливки бетона зависят от технологии работ: ручная или машинная.

Наиболее часто застройщики применяют следующие приспособления и инструменты:

• желоб или шланг для бетононасоса;
• бадья для перемещения раствора;
• транспортеры и подъемные механизмы для работы на высоте;
• бетономешалка;
• ведра;
• мастерок;
• измерительные инструменты, маяки.

Для расходных материалов потребуются армированный каркас и раствор М200, который готовится в пропорции:

1. цемент М400 – 1 ч.;
2. песок – 2 ч.;
3. щебень — 5 ч..

Для М250 — в пропорции:

• цемент М400 — 1 ч;
• песок – 2 ч.;
• щебень — 4 ч.

Воду в бетон добавляют в минимальном количестве, на 10 ч. цемента — 5 ч. воды, а для получения пластичности готового раствора добавляют пластификатор.

Для чего нужен?

Этот элемент предназначен для усиления стеновых конструкций, на которые могут оказываться различные неблагоприятные деформирующие воздействия:

• ветер;
• неравномерная усадка конструкций здания;
• температурные перепады, возникающие сезонно или в течение одних суток;
• просадка почвы под подошвой фундамента.

Армопояс (другое название – сейсмопояс) принимает неравномерное распределение нагрузок на себя, тем самым уберегая конструкцию от разрушения.

Дело в том, что бетон намного более устойчив к сжимающим нагрузкам, чем газосиликатные блоки, а встроенная арматура помогает предотвратить разрушение при растягивающем нагружении.

Благодаря тандему этих двух материалов, сейсмопояс при строительстве дома из газобетона может выдержать гораздо большие нагрузки, чем нормативные.

Важно!Армопояс создает необходимое ребро жесткости в газосиликатной конструкции и предотвращает ее разрушение.

Устройство армопояса газобетонного дома обязательно по нескольким значительным причинам:

1. Монолитный пояс по газобетону компенсирует возникающие деформации в стеновых конструкциях с разнородной нагрузкой или модулем упругости.
2. При монтаже стропильной системы крыши может происходить точечное перенапряжение газосиликатных блоков, вызывающее в них трещины и сколы. Эта ситуация также возможна во время крепления анкерами и шпильками мауэрлата к несущей стене.
3. При использовании системы висячих стропил, армопояс дополнительно выступает в роли распора, распределяющего нагрузки от крыши на весь дом.

СправкаМауэрлат – деревянный брус или бревно, используемый как основание для стропил и осуществления необходимой связи между несущей стеной и стропильной системой.

Главным требованием, предъявляемым к качеству сейсмопояса является его неразрывность. Она обеспечивается при непрерывной круговой заливке этого монолитного железобетонного участка.

Узнаем, как сделать армопояс. Необходимо еще до начала работ произвести точный расчет его размеров. Ширина пояса должна быть равна ширине стены, на которой он устраивается. Высота — от 18 сантиметров. Наибольшую значимость имеет высота.

Устраивать армированный пояс можно несколькими способами. Порядок работ такой:

1. монтаж опалубки;
2. утепление (если предусмотрено проектом);
3. сбор и установка каркаса из арматуры;
4. заливка бетонного раствора.

По большому счёту технология ничем не отличается от процесса сооружения оконных перемычек.

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Опалубка для межэтажного армопояса Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

Высота и толщина армопояса

При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.

Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.

Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).

В каких случаях нужен армопояс?

Для стен

Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:

• под подошвой фундамента залегает прочный грунт (скальный, крупнообломочный или крупный песок, не насыщенный водой);
• стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетоне, пенобетоне и керамзитовых блоках анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Под какие виды междуэтажных перекрытий нужен армопояс?

Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянное перекрытие этажа заливается. Однако, в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для повышения пространственной жесткости коробки здания.

Пошаговая инструкция

Армопояс на газобетоне не требует особой технологии устройства. Состоит он из нескольких последовательных операций:

1. установка арматурного каркаса;
2. сборка и монтаж опалубки;
3. заливка бетоном.

На особенности работы может влиять лишь зона расположения пояса, но в целом руководство по его установке имеет стандартный вид.

Вернуться к содержанию

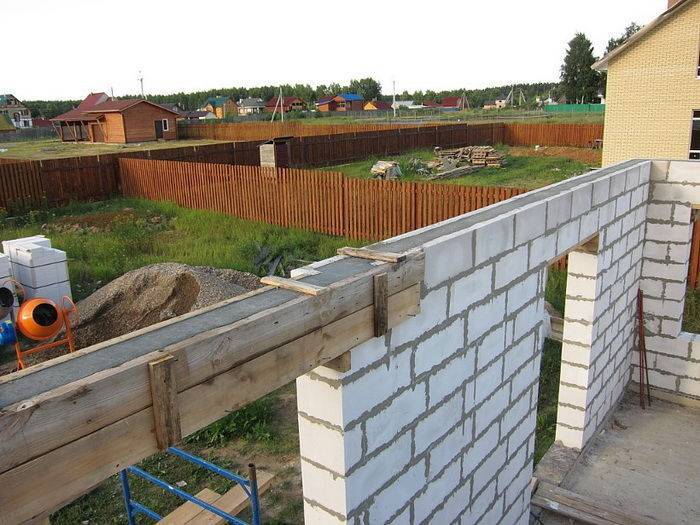

Изготовление опалубки

Когда без армопояса не обойтись, начинается процесс сборки и установки каркаса под него из досок и их обрезков. Такой способ довольно прост:

1. заготавливается набор досок, саморезы для их скрепления;
2. измеряется высота и ширина опалубки;
3. доски подгоняются под необходимые размеры;
4. нижняя часть деревянного каркаса прикручивается к газобетону при помощи саморезов;
5. по верху крепятся дощатые поперечные стяжки с интервалом 0,8 – 1,0 м.

Такая конструкция способна выдержать массу бетона при его заливке и не пострадать. Если каркас нужен под балки перекрытия, то монтируется он вдоль внешней поверхности стен, а высота приравнивается к 20-40 см. Чтобы была возможность аккуратно замаскировать утеплитель при необходимости его использования, можно сместить опалубку вглубь стен. Образованную нишу удобно заполнять теплоизоляционным материалом.

Вернуться к содержанию

Каркас пояса

Перед тем как начать процесс, стоит определиться, нужен ли армопояс для постройки здания и, какова ширина стены. Если без него не обойтись, после изготовления опалубки переходим к формированию каркаса:

1. устанавливаем 2-4 продольных стержня арматуры (чем больше ширина стены, тем больше количество стержней);
2. отмеряем шаги перемычек (50 см);
3. соединяем с помощью поперечных перемычек (стержни с меньшим диаметром);
4. арматуру утепляем в бетон минимум на 5 см. Для поднятия нижней арматуры используются кирпичные подпорки;
5. в местах стыка стен, на углах здания стержни крепятся с помощью сварочного аппарата.

Для газобетонных стен армопояс в основе своей конструкции может состоять из пары прутьев арматуры и перемычек. Они будут иметь вид лесенки, а промежуточное расстояние приравнивается между ними к 50 см.

Вязку каркаса рекомендуется производить непосредственно в опалубке. В готовом виде его вес будет больше, а этот может создавать дополнительные неудобства. При размещении арматуры следует использовать строительный уровень.

Вернуться к содержанию

Заливка бетоном

После проведения основных работ наступает очередь заливки. Для этого берется готовая смесь или раствор приготавливается самостоятельно. Изготовление бетонной смеси делается в соответствии с пропорцией 1:3:5. Для этого используется цемент, песок и щебенка с добавлением воды. Раствор вымешивается до полного растворения комочков. Удобнее использовать для этих целей бетономешалку.

Инструкция по заливке:

1. приготовление раствора;
2. установка перемычек;
3. заливка опалубки;
4. уборка перемычек;
5. удаление пустот с помощью отрезка арматуры.

Желательно заливать смесь единоразово, а не частями. Удобно это для одноэтажного дома. При работе с многоэтажной постройкой придется заливать опалубку частями. Для этого устанавливаются промежуточные перемычки, которые можно сделать из остатков газобетона или досок. После заливки их убирают, стыки смачивают водой и добавляют следующую партию бетона.

Для удаления пустот отрезком арматуры протыкается раствор, что способствует его уплотнению. При благоприятной погоде по истечении 4-5 суток армопояс будет готов, а опалубку можно будет снять.

Вернуться к содержанию

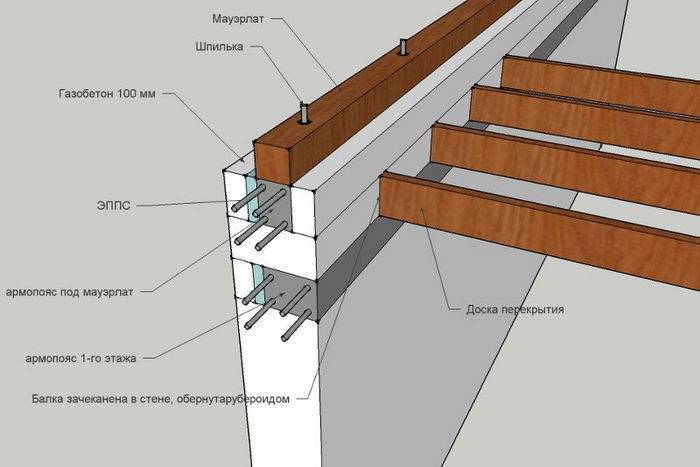

Как сделать армопояс по газобетону?

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Укладывается она в виде прямоугольника, при этом вяжутся рамки — сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе — создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото изображены чертежи, схемы и пошаговая инструкция по изготовлению конструкции.

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава — специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины

Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.

Если все процессы выполнены правильно, то буквально через 3 дня конструкция будет готова, и можно приступать к дальнейшим монтажным и строительным работам.

Назначение и функции ↑

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

• вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
• при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

На заметку

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

• в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;

• распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;

• если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

• Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
• Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
• Придает дополнительную жесткость.
• Равномерно распределяют любую возникшую нагрузку несущих стен.
• Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Изготовление арматурного каркаса для армопояса

Т.к. в нашем доме не предусмотрены тяжелые плиты перекрытия, т.е. нагрузка на стены не велика, для арматурных каркасов мы использовали только две нитки 12мм арматурных прутьев. Арматурный каркас готовится непосредственно на стене в желобе из съемной опалубки, т.к. готовый каркас очень тяжелый.

Из арматурных прутьев изготавливается «лесенка» с шагом около 50 — 70 см. Поперечные прутья крепятся при помощи сварки или проволоки для вязки арматуры. Для вязки проволоки используется специальный ключ с трещеткой. По всей длине каркаса  мы крепили  поперечины  с помощью проволоки, но в местах стыков и пересечений стен — сваркой. Также можно провести дополнительное укрепление уголком с помощью сварки.

Полученный арматурный каркас должен быть «утоплен» в бетонной смеси минимум по 5 см с каждой стороны. Иначе говоря, арматурные стержни готового каркаса должны отступать от боковых стен опалубки и от газосиликатных блоков основания  минимум на 50 мм. Для возведения стен мы использовали газосиликатные блоки шириной 300 мм. Поэтому ширина арматурного каркаса не должна превышать 200мм.

Чтобы каркас снизу не прилегал к блокам, под него по всей длине мы подложили куски кирпича и блоков. Таким образом мы «приподняли» каркас на необходимую высоту.

Если предполагаемая нагрузка на стены достаточно высока, для армирования используют не «лесенку», как у нас, а объемную конструкцию из четырех продольных арматур, соединенных в форме параллелепипеда.  И хотя представленное слева изображение взято из статьи по подготовке конструкции для армирования фундамента и размеры конструкции действительны только для изготовления фундамента –  достаточно понятно, как создается трехмерная конструкция для армопояса. Изготавливайте ее в соответствии с вашим армопоясом, учитывая необходимые отступы арматурной конструкции от всех сторон готового армопояся (см. выше).

После того, как арматурный каркас изготовлен и уложен в опалубку в соответствии с требованиями, описанными выше, необходимо «выставить» его, как обычно — используя уровень.  После выставления каркаса по уровню можно приступать к заливке армопояса. Некоторые строители рекомендуют дополнительно, перед заливкой бетонной смеси,  в верхний ряд газосиликатных блоков забить  »ежом» гвозди или куски проволоки для связи  блоков верхнего ряда с армопоясом.

Армопояс для газобетона из кирпича

На практике, как вариант усиления стеновых конструкций, иногда выполняют армопояс для газобетона из кирпича. Он представляет собой обычную кладку из полнотелого кирпича, усиленную арматурой. Армирование выполняется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используют цемнтно-песчанный в соотношении 1:4. Высота пояса из кирпича принимается от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, но, может быть, и уже. Безусловно, армопояс из кирпича нельзя назвать равнозначным по прочностным характеристикам ж/б поясу. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения вспомогательных объектов и хозпостроек.

Армопояс для газобетона из кирпича фото

Крепление мауэрлата к армопоясу

Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.

Само же крепление мауэрлата к армопоясу осуществляется следующим образом:

• Опорный брус оснащают отверстиями.
• Насадка мауэрлата осуществляется посредством шпилек или анкеров.
• В процессе монтажа необходимо пройти сквозь слой рубероида.
• Для крепления используются большие шайбы и гайки.
• Затяжку рекомендуется страховать с помощью контргаек.
• Чтобы срезать торчащие детали, применяют болгарку.

Специфика армирования

Для установки арматурного каркаса потребуются рифленые прутки диаметром более 12 мм, которые укладываются по периметру постройки. При укладке арматуры ее установку необходимо выполнять с двух сторон: один ряд к внутренней стороне стены строения, а другой – к внешней.

Как правильно зафиксировать армированный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и стыков. Углы пояса, которые выступают, следует загнуть по всему периметру.

После армирования строение будет опоясано двумя цельными стальными кольцами. Перегородки постройки, которые не несут силовую нагрузку перекрытия, армируют традиционным способом. Поверх арматуры обязательно установите сетку из проволоки диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с применением вязальной проволоки. При фиксации по периметру постройки сетки не допускаются пропуски. Обеспечьте минимальный размер по вертикали армированного контура – 20 сантиметров. Несущие нагрузку элементы каркаса закрепляются внахлест. Это обеспечит монолитность пояса после бетонирования.

Заливка бетоном. В целом этот этап не вызывает сложностей

Создание с использованием опалубки

Опалубка для армопояса представляет собой каркас из деревянных составляющих. Он делается из обрезок досок, которые скреплены между собой по внешней стороне. Когда выполняется полная сборка опалубки, нижняя часть закрепляется саморезами к стене, а верхняя при помощи поперечных досочных стяжек с промежутками от 1,8 до 2 метров. Стяжка требуется для того, чтобы придать надежности конструкции, в противном же случае при заливке бетона она может быть раздавлена или деформирована.

Инструменты и материалы

Заранее перед началом возведения конструкции постарайтесь побеспокоиться о покупке всех требуемых строительных материалов:

1. Обрезные доски, минимально допустимая толщина 3 см и деревянный брус 40*40 для того, чтобы сделать опалубку.
2. Гвозди, чтобы прикреплять досочную конструкцию к стене.
3. Гибкая проволока, чтобы сооружение было жестким.
4. Стержни арматуры, диаметр которых должен быть 1,2 см.
5. В качестве материала утепления использовать пенополистирол.

Технология сооружения

Процесс подразумевает выполнение работ в несколько шагов:

• Подготовьте деревянные щиты.
• Проложите слой полистирола между деревянным щитом и стеной дома для утепления.
• Прикрепите конструкцию к стене при помощи длинных гвоздей или саморезов.
• Выполните  дополнительное крепление деревянной конструкции с использованием проволоки и саморезов.
• Соберите арматурный каркас. Для начала следует выполнить укладку арматурных штырей внутри деревянного щита. Для соединения арматуры в каркас используйте гибкую проволоку. Не советуем проводить крепление арматуры при помощи сварки, так как материал может начать ржаветь внутри бетона.
• Заливка раствором цемента.

Как видите, всего 6 шагов и армопояс готов.

Армирование

Армирование выполняется из арматурных прутьев с диаметром от 0,8 до 1,2 см. Процесс заключается в следующем:

1. Горизонтальная укладка прутьев.
2. Скрепление прутьев внахлест при помощи гибкой вязальной проволоки по всему периметру стен.
3. Обвязывание стыков кольцами из проволоки, диаметр которой должен быть 0.6 см.

Вязка арматурных прутьев должна быть выполнена на самой опалубке. В готовом виде каркас из арматуры достаточно тяжелый. При выполнении раздельной сборки конструкции ее будет сложно поднять и уж тем более разместить. Между каркасом и газобетонными блоками армированного пояса советуем прокладывать слой кирпича или камня.

Заливка бетона

При покупке сухой бетонной смеси обращайте внимание на маркировку, так как она должна быть не ниже, чем М200. Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:. Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

• Щебенка – 2,4 меры.
• Цемента – 0,5 меры.
• Песок – 1,4 меры.

Чтобы плотность состава была выше, можно заменить щебень на гравий. После того, как сухие элементы будут перемешаны, следует начать добавлять немного воды порциями, причем ее количество должно быть 20% от общей массы смеси.

В технологии заливки бетоном есть определенные нормы работ, которые следует выполнять для того, чтобы получить желаемый функциональный результат:

1. Заливку следует выполнять за один цикл и ни в коем случае не прерываться, а также не допускать частичного засыхания слоя бетона.
2. Также постарайтесь избегать в растворе для заливки любых пустот и пузырьков, так как в будущем они могут уменьшить характеристики прочности конструкции.
3. После выполнения заливки советуем выполнить уплотнение бетона при использовании перфоратора с особой насадкой. Еще для того чтобы ликвидировать пустоты в растворе, используют специальную вибровочную машинку, а если ее нет, вам придется удалить все пузырьки воздуха путем проштыковывания раствора при помощи арматуры.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

• Классический вариант с изготовлением и установкой щитов опалубки.
• С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

• доска обрезная;
• бруски 40 х 40 мм;
• гвозди длиной 70-100 мм;
• саморезы 3,5 х 70 мм;
• U-образные блоки;
• клей для газобетона;
• стержневая арматура AIII, диаметр 10-12 мм;
• гладкая арматура В-1, Вр-1, Ø 3-6 мм;
• вязальная проволока — 0,5-2,2 мм;
• бетон класса В15-В20.

Инструменты:

Крепление балок к армопоясу.

• ножовка;
• молоток;
• шуруповерт;
• крючок для вязания арматуры;
• гибочный станок;
• вибратор для уплотнения бетона;
• рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

• Нарезка досок по заданным размерам.
• Разметка и распиловка бруса для каркаса и перемычек.
• Изготовление щитов.
• Подготовка стяжных хомутов, шпилек.
• Предварительная сборка коробов на ровной площадке.
• Подъем секций и установка на верхний срез кладки.
• Крепление щитов перемычками.
• Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

• При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
• Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
• Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
• Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.
