Армированный пояс на пенобетонных блоках

Классическая арматурная сетка

Применение в работе кладочной сетки из арматуры с целью армирования газобетона всегда актуально, поскольку такой вариант является базовым. Суть его заключается в прорезании небольших канавок (болгаркой или штроборезом) в определённых местах некоторых блоков, где будет закрепляться арматурная решётка.

Укрепляющую сетку нужно брать шириной в 4,7–6,2 мм. В ней поперечные и продольные волокна должны прочно скрепляться друг с другом заранее сваркой или проволочными связками. Эти места скрепления будут ориентиром для расчёта мест прохождения канавок в блочных элементах. Чем крупнее квадраты в решётке, тем меньше необходимо прорезать канавок. Однако, увлекаться слишком маленькими или крупными размерами ячеек не стоит – это не всегда удобно и зачастую неуместно.

В процессе размещения сетки, связочные места нужно плотно располагать в канавках и замуровывать подготовленной заранее качественной бетонной массой. Все выступающие излишки раствора шпателем сравниваются с блочной поверхностью.

Подсказка! Канавки можно вырезать непосредственно между блоками при условии возможности осуществления таких действий со стороны шовной разметки!

Пояс из кирпича под перекрытие

Использование плит для межэтажных и чердачных перекрытий требует создания разгрузочного армированного пояса. Газобетонные блоки могут выдержать вес плит перекрытия, но при изменении вектора приложенной силы, возможно их растрескивание и разрушение.

Пояс устраивается по периметру несущих наружных стен здания. В строениях, имеющих средние несущие стены, пояс из кирпича возводится и по ним, — этим армопояс под перекрытия отличается от аналогичной конструкции под мауэрлат. Внутренние несущие стены из газобетона могут испытывать нагрузки, поэтому по ним также устраивается жёсткая армированная прослойка. Армопояс в этом случае выступает как сдерживающий буфер, равномерно распределяющий нагрузки от давления плит на всю площадь их опоры, тем самым исключая продавливание несущих стен.

Прослойка из полнотелого кирпича выполняется под любые плиты перекрытия, какими бы лёгкими они не были. Исключение – деревянное перекрытие.  В этом случае пояс не возводится, а укладываются лишь подложки под несущие балки.

Основные этапы работ

Кладка армопояса из кирпича по газобетону выполняется в следующем порядке:

1. На стену из блоков наносится обычный цементно-песчаный кладочный раствор, на который сажают первый ряд кирпича.
2. Для стандартной ширины стены в 30 см кладка выполняется ложком в два ряда кирпича.
3. Промежуток между рядами заполняется кирпичными «четвертушками» и раствором.
4. По верху кирпича укладывается арматурная сетка из проволоки 5 мм.
5. Второй ряд укладывается по аналогии с первым, сверху вновь укладывается сетка.
6. В третьем ряду кирпич располагается тычком.
7. Пояс выполняется заподлицо с внутренней поверхностью стены.
8. Снаружи оставшееся расстояние заполняется минераловатным утеплителем либо четвертушками кирпича.
9. По этой схеме пояс выводится на необходимую высоту.
10. Анкера монтируются с использованием Г-образных стальных скоб.
11. Металл, размещённый внутри пояса, должен быть закрыт снаружи слоем раствора.

По верхнему ряду газобетонных блоков на всю длину пояса нарезаются две параллельные штробы на глубину 8-10 мм. В них закладываются арматурные пруты. Сверху выкладывается пояс из кирпича

Это достаточно важное дополнительное усиление для стены, которым часто пренебрегают самостоятельные застройщики

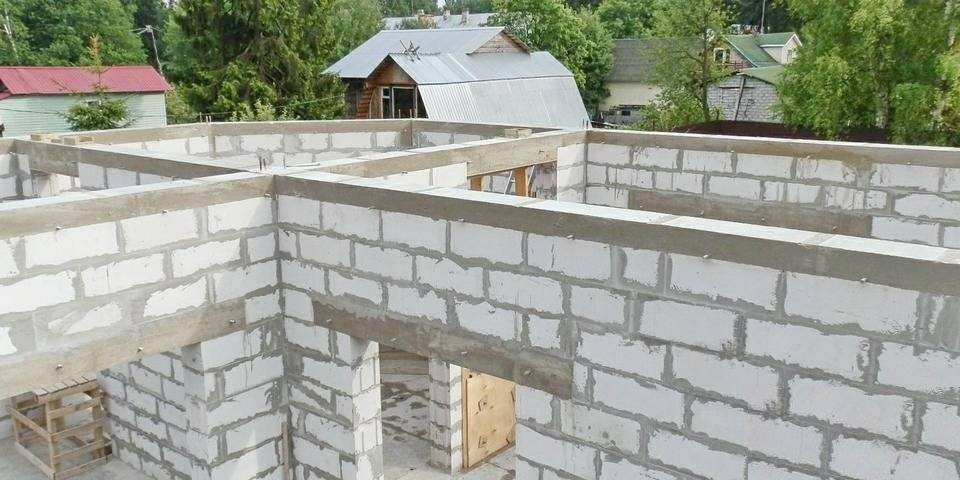

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

• Толщина бетона от каркаса до опалубки не меньше 5 см;
• Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона

Это можно выполнить различными методами:

• При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
• Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
• Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

• Между двумя стропилами есть минимум одна шпилька;
• Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

• Брус мауэрлата обрабатывается антисептиками;
• Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
• Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Основные задачи армопояса

Армопояс выполняет следующие функции:

• Повышение пространственной жесткости сооружения
• Распределение нагрузок на фундамент (а значит, и на все конструкции здания) от неравномерных подвижек грунтов основания при просадке и морозном пучении
• Надежное опирание и распределение усилий от мауэрлата и плит (балок) перекрытий на стены из пористых хрупких пеноблоков, газоблоков или блоков теплой керамики

В некоторых случаях устройство армопояса на одном из уровней или на всех уровнях не обязательно. В случае строительства хозпостройки или очень маленького дома с перекрытием деревянными прогонами и утепленным настилом армопояс не обязателен. Вместо устройства армопояса по всему контуру прогоны опирают на специальные газоблоки U-образной формы, с заполнением бетонной смесью и армированием. Для обеспечения общей устойчивости такой стене прогоны крепят анкерами, замоноличенными в бетонное заполнение газоблока в интервале 1,5-2,5 метров. На наружные стены из газоблоков (пеноблоков и др.) прогоны опирают, помещая их в «гнезда» в бетоне, закрыто или открыто.

Другой случай, когда в армопоясах нет необходимости, это строительство несущих стен из кирпича, камня, монолитного железобетона в съемной или несъемной опалубке.

Для перекрытий

Армопояс под монтаж межэтажных плит перекрытия выполняется по аналогии с кровельным поясом, но имеет некоторые особенности.

Линия жёсткости между этажей устраивается для надёжного монтажа перекрывающих конструкций. Это могут быть железобетонные либо облегчённые плиты, деревянные или другие щиты и настилы, – пояс необходим в любом варианте.

Расчёт армирования армопояса между этажами проводится в зависимости от вида и веса перекрытия. Для тяжёлых плит расчёт нагрузок обязателен.

Одним из основных параметров конструкции пояса считается площадь опирания плит перекрытия на бетонную ленту пояса, — чем она больше, тем надёжнее.

Минимальная ширина монолитного пояса для перекрытий – 20 см, высота – 15 см.

Армирование перемычек

Перемычки можно залить самостоятельно, а можно купить в готовом виде. Готовые газобетонные перемычки продаются различных размеров, как по длине, ширине и высоте. Более подробно про перемычки смотрите в нашей предыдущей статье, там полный обзор.

Рассмотрим варианты самостоятельного возведения перемычек с армированием. Самым популярным и простым способом создания перемычки является заливка бетона в готовые U-блоки.

Процесс выглядит следующим образом:

1. Выставляется деревянная подпорка под перемычку.
2. Укладываются на клей U-блоки.
3. С внешней стороны перемычки вкладывается утеплитель.
4. Устанавливается арматурный каркас из 4-6 прутков арматуры.
5. Заливается бетоном М300-М350.
6. Перемычка должна опираться на блоки минимум на 250 мм.
7. Продольная арматура диаметром 8-10 мм.
8. Поперечная арматура(рамка) – 6 мм.
9. Шаг между рамками – 250 мм.
10. Основную нагрузку воспринимает нижняя арматуры.
11. Для арматурного каркаса защитный слой бетона минимум 40мм.

Подбор материала и расчет параметров

При выборе материала нужно обратить внимание на структуру дерева, отсутствие искривлений и целостность поверхности. Изделия должны быть без сучков, трещин и следов биологического воздействия. Влажность приобретаемой древесины должна быть не выше 8%

Влажность приобретаемой древесины должна быть не выше 8%.

Мауэрлат изготавливают из деревянного прямоугольного профиля размером:

• 80 х 180 мм;
• 100 х 150 мм;
• 100 х 100 мм;
• 150 х 150 мм;
• 200 х 200 мм.

На выбор сечения бруса влияют следующие факторы:

• этажность и наружные размеры здания;
• особенности конструкции (число скатов, наличие мансарды и др.);
• материал кровельного покрытия;
• климатические условия региона.

Толщина мауэрлата должна соответствовать рекомендуемым нагрузкам — превышение веса изделия повлияет на несущую способность фундамента.

Размеры деревянных брусьев.

Расчет массы используемого бруса производится следующим образом:

1. Определяем площадь сечения — умножаем ширину на высоту.
2. Полученное значение умножаем на периметр — получаем объем материала.
3. Результат умножаем на удельную плотность древесины — таким способом вычисляем вес, или величину нагрузки, которую будет оказывать мауэрлат на наружные стены.

Длина профиля должна быть такой, чтобы количество соединений на одной стороне здания было минимальным. Стандартный размер выпускаемого материала — 3-6 м, поэтому для расстояния в 8 м нужно приобретать 2 сегмента по 6 м.

При выборе высоты профиля необходимо учитывать, что соединение стропил с мауэрлатом производится путем врубки, при этом используется 50% его действительного размера.

Пенобетонная поверхность

Перед тем как устанавливать перекрытие, нужно установить армпояс на пеноблок. Армпояс – это железобетонная лента, высотой от 10 до 30 см, предназначенная для равномерного распределения веса и нагрузки перекрытий на стены.

Это и называется избавление от точечных нагрузок. К тому же он повышает надежность кладки из пеноблоков, способствует предотвращению расколов.

На фото – армированный пояс в пенобетонных блоках с прослойкой утеплителя

Такие стены, как и любые другие, нуждаются во внешней отделке.

Здесь прекрасно подойдет:

• Облицовочный кирпич.
• Различные виды сайдинга.
• Простое нанесение штукатурки. Для нанесения штукатурки, лучше всего использовать строительную сетку, чтобы увеличить сцепление.
• Облицовка дома из пеноблоков фасадным кирпичом.

Для чего нужен?

Этот элемент предназначен для усиления стеновых конструкций, на которые могут оказываться различные неблагоприятные деформирующие воздействия:

• ветер;
• неравномерная усадка конструкций здания;
• температурные перепады, возникающие сезонно или в течение одних суток;
• просадка почвы под подошвой фундамента.

Армопояс (другое название – сейсмопояс) принимает неравномерное распределение нагрузок на себя, тем самым уберегая конструкцию от разрушения.

Дело в том, что бетон намного более устойчив к сжимающим нагрузкам, чем газосиликатные блоки, а встроенная арматура помогает предотвратить разрушение при растягивающем нагружении.

Благодаря тандему этих двух материалов, сейсмопояс при строительстве дома из газобетона может выдержать гораздо большие нагрузки, чем нормативные.

Важно!

Армопояс создает необходимое ребро жесткости в газосиликатной конструкции и предотвращает ее разрушение.

Устройство армопояса газобетонного дома обязательно по нескольким значительным причинам:

1. Монолитный пояс по газобетону компенсирует возникающие деформации в стеновых конструкциях с разнородной нагрузкой или модулем упругости.
2. При монтаже стропильной системы крыши может происходить точечное перенапряжение газосиликатных блоков, вызывающее в них трещины и сколы. Эта ситуация также возможна во время крепления анкерами и шпильками мауэрлата к несущей стене.
3. При использовании системы висячих стропил, армопояс дополнительно выступает в роли распора, распределяющего нагрузки от крыши на весь дом.

Справка

Мауэрлат – деревянный брус или бревно, используемый как основание для стропил и осуществления необходимой связи между несущей стеной и стропильной системой.

Главным требованием, предъявляемым к качеству сейсмопояса является его неразрывность. Она обеспечивается при непрерывной круговой заливке этого монолитного железобетонного участка.

Узнаем, как сделать армопояс. Необходимо еще до начала работ произвести точный расчет его размеров. Ширина пояса должна быть равна ширине стены, на которой он устраивается. Высота — от 18 сантиметров. Наибольшую значимость имеет высота.

Устраивать армированный пояс можно несколькими способами. Порядок работ такой:

1. монтаж опалубки;
2. утепление (если предусмотрено проектом);
3. сбор и установка каркаса из арматуры;
4. заливка бетонного раствора.

По большому счёту технология ничем не отличается от процесса сооружения оконных перемычек.

Армирование пеноблоков вблизи проёмов

Укрепление пеноблочной кладки способом армирования вдоль проёмов для окон и дверей нуждается в соблюдении особой аккуратности и предельной точности. Также не обойтись без приложения больших физических усилий, поскольку используемая в сетке проволока обладает максимальной прочностью и жёсткостью (в идеале).

Эта вариантная разновидность армирования является самой затратной по времени, так как требуется тщательная подборка необходимой формы проволоки. Кроме этого, много усилий прикладывается во время манипуляций с армирующими элементами из-за высокого уровня жёсткости материала.

Для укрепления пенобоков по краевым участкам проёмов (под двери и окна) следует подбирать арматуру с диаметральной толщиной примерно 4,8 мм. Обязательно нужно брать в расчёт, что углублённые в канавки прутья должны с идеальной ровностью заливаться бетоном. В результате весь комплекс не должен превышать в толщине 12,0 мм, поскольку планируются последующие утеплительные мероприятия на проёмах с целью создания качественной теплоизоляции.

Очень удобно использовать в работе с оконными и дверными проёмами специальную арматуру для углов, которая способна укрепить краевые пеноблоки и обеспечить создание более чётких, ровных углов.

Рекомендация! Перед осуществлением монтажа нужно удостовериться в правильном соответствии всех размеров арматурной сетки, иначе обрезка выступающих фрагментов займёт много времени и может повлечь смещение всей сетки!

Создание с использованием опалубки

Опалубка для армопояса представляет собой каркас из деревянных составляющих. Он делается из обрезок досок, которые скреплены между собой по внешней стороне. Когда выполняется полная сборка опалубки, нижняя часть закрепляется саморезами к стене, а верхняя при помощи поперечных досочных стяжек с промежутками от 1,8 до 2 метров. Стяжка требуется для того, чтобы придать надежности конструкции, в противном же случае при заливке бетона она может быть раздавлена или деформирована.

Инструменты и материалы

Заранее перед началом возведения конструкции постарайтесь побеспокоиться о покупке всех требуемых строительных материалов:

1. Обрезные доски, минимально допустимая толщина 3 см и деревянный брус 40*40 для того, чтобы сделать опалубку.
2. Гвозди, чтобы прикреплять досочную конструкцию к стене.
3. Гибкая проволока, чтобы сооружение было жестким.
4. Стержни арматуры, диаметр которых должен быть 1,2 см.
5. В качестве материала утепления использовать пенополистирол.

Технология сооружения

Процесс подразумевает выполнение работ в несколько шагов:

• Подготовьте деревянные щиты.
• Проложите слой полистирола между деревянным щитом и стеной дома для утепления.
• Прикрепите конструкцию к стене при помощи длинных гвоздей или саморезов.
• Выполните дополнительное крепление деревянной конструкции с использованием проволоки и саморезов.
• Соберите арматурный каркас. Для начала следует выполнить укладку арматурных штырей внутри деревянного щита. Для соединения арматуры в каркас используйте гибкую проволоку. Не советуем проводить крепление арматуры при помощи сварки, так как материал может начать ржаветь внутри бетона.
• Заливка раствором цемента.

Как видите, всего 6 шагов и армопояс готов.

Армирование

Армирование выполняется из арматурных прутьев с диаметром от 0,8 до 1,2 см. Процесс заключается в следующем:

1. Горизонтальная укладка прутьев.

2. Скрепление прутьев внахлест при помощи гибкой вязальной проволоки по всему периметру стен.
3. Обвязывание стыков кольцами из проволоки, диаметр которой должен быть 0.6 см.

Вязка арматурных прутьев должна быть выполнена на самой опалубке. В готовом виде каркас из арматуры достаточно тяжелый. При выполнении раздельной сборки конструкции ее будет сложно поднять и уж тем более разместить. Между каркасом и газобетонными блоками армированного пояса советуем прокладывать слой кирпича или камня.

Заливка бетона

При покупке сухой бетонной смеси обращайте внимание на маркировку, так как она должна быть не ниже, чем М200. Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:. Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

• Щебенка – 2,4 меры.
• Цемента – 0,5 меры.
• Песок – 1,4 меры.

Чтобы плотность состава была выше, можно заменить щебень на гравий. После того, как сухие элементы будут перемешаны, следует начать добавлять немного воды порциями, причем ее количество должно быть 20% от общей массы смеси.

В технологии заливки бетоном есть определенные нормы работ, которые следует выполнять для того, чтобы получить желаемый функциональный результат:

1. Заливку следует выполнять за один цикл и ни в коем случае не прерываться, а также не допускать частичного засыхания слоя бетона.
2. Также постарайтесь избегать в растворе для заливки любых пустот и пузырьков, так как в будущем они могут уменьшить характеристики прочности конструкции.
3. После выполнения заливки советуем выполнить уплотнение бетона при использовании перфоратора с особой насадкой. Еще для того чтобы ликвидировать пустоты в растворе, используют специальную вибровочную машинку, а если ее нет, вам придется удалить все пузырьки воздуха путем проштыковывания раствора при помощи арматуры.

Материалы

Наиболее предпочтительным применять бетонный раствор М-200 и более прочный, а арматурные стержни Ф=12 мм. С их помощью монтируют каркас и скрепляют поперечными стержнями Ф=6 мм.

Основа складывается из верхнего и нижнего рядков с проемом 150 мм, которые размещают в общей плоскости, с шагом примерно 100 мм. Арматура состыковывается внахлест на 25 см, фиксируется вязальной проволокой. Ее же используют при соединении поперечных элементов.

Для бетонных вариантов арматурный пояс по проекту может выполняться однослойным, без монтажа объемного каркаса, а только путем вязки продольных арматур с поперечными. В областях поворотов либо изменениях стенового контура они укладываются внахлест и соединяются в местах перехода.

Кирпичный вариант армопояса выполняется в виде сплошной кирпичной кладки, укрепленной продольными арматурными стержнями либо армосеткой. Понятно, что он менее надежен ,чем бетонный монолит, но подобное проектное решение во многих случаях себя оправдывает.

Предпочтительнее кирпичный армируюшщий пояс выполнять высотой до 7 рядов и шириной равной стене из газобетона. Армирование кладки выполняют в каждом шве, укладывают горизонтально железную сетку 40х40 мм либо жесткую стальную проволоку более 5 мм. Кладка кирпича выполняется по обычной стеновой схеме со смещением шва на треть кирпича и тычковой схемой перевязки в 3‐м ряду.

Если такой кирпичный пояс для газобетонных стен будет использоваться для установки мауэрлата, в кладку замуровывают вертикально штыри Ф=16 мм через 1 м.

Характеристики пенобетона

В строительстве стен из пеноблоков существует своя уникальная технология, для которой применяется особая строительная смесь.

Они прекрасно выдерживают нагрузки, создаваемые водой, могут удерживать немалый вес, и при этом скорость их кладки настолько высока, что превосходит даже монолитное строительство. Установка стен из пеноблоков проходит в среднем на 30 % быстрее, чем заливка равноценных литьем, и на 50 % быстрее кирпича.

Изготовление пеноблоков происходит по простой схеме: 1 часть цемента, по 3 части песка, воды и пенообразователя, сколько возьмет. Именно благодаря точному расчету пенообразователя масса пенобетона настолько низкая – 1 м3 весит всего до 300 кг, тогда как кирпич будет весить 1700. Пористость внутри пены обеспечивает повышенную теплоизоляцию стен, но неравномерность пор слегка снижает прочностные показатели. Тут прослеживается явное преимущество газобетона, который выдерживает нагрузки в 3,5 раза выше, но не может служить наружным слоем при строительстве, т. к. его защита от воды практически нулевая. Есть у пены и один существенный минус – нельзя забывать про армопояс, т. к. если под перекрытием ничего не армируется, то дом из пеноблоков может серьезно повести.

Есть у пенобетона одно отличительное качество – это необходимость установки армопояса между каждым этажом.

В строительстве стен из пеноблоков существует своя уникальная технология, для которой применяется особая строительная смесь. Строительная смесь – это специальный клей для пенобетона, который наносится толщиной 3 мм. Цена его значительно превосходит раствор, но и теплоизоляция намного выше. Единственный недостаток у такого клея – это его непереносимость влаги, но она компенсируется обыкновенным цементным раствором, который можно сделать самостоятельно.

Это интересно: Армирование кладки из газосиликатных блоков

Усиление основания кладки

Периметр основания кладки воспринимает массу стены, перекрытия, кровли и нуждается в усилении. Производя работы по армированию основания пеноблочного здания, соблюдайте следующие рекомендации:

• выполните, отступив от края блока 60 мм, две параллельных канавки, которые отсутствуют в стандартном изделии. Для нарезки пазов применяйте болгарку, дисковую пилу или штроборез;
• подготовьте прутки арматуры необходимой длины и диаметром 8-10 мм;

• уложите стержни в канавки и, применяя сварочный аппарат, объедините арматуру в единый контур. При отсутствии сварки допускается применять вязальную проволоку;
• залейте канавки с арматурой раствором, спланируйте поверхность.

Особенности кладочной сетки: конструкция, назначение и материалы

По ГОСТ 6727-80 кладочная сетка производится из проволоки диаметром 3-6 мм. Ее основное назначение – армирование кирпичной кладки. Это особый технологический прием, который позволяет обеспечить стенам прочность и стойкость к разрушению, предотвратить чрезмерную усадку и деформации. В результате удается увеличить срок эксплуатации здания и дольше обходиться без его ремонта.

Важно: сетка задерживает кладочный раствор, препятствуя его проникновению в пустоты строительного материала. Это очень важно для обеспечения нужного уровня теплоизоляции

Укладка сетки на кирпичную кладку

В каких случаях применение кладочной сетки обязательно:

• Возведение высотных или капитальных объектов со стенами в 2 и более кирпича.
• Одновременное возведение двух кирпичных или каменных стен, разных по усадке, ползучести и прочим характеристикам.
• Строительство здания из облегченных блоков с большим количеством пустот, куда может проникнуть бетонный раствор.
• Возведение объекта в условиях низких температур, которые замедляют процесс схватывания бетона.
• Строительство их крупноформатных блоков с одновременной облицовкой из кирпича.
• Устройство стяжки чернового пола для придания ему большей прочности и устойчивости.
• Нанесение штукатурки на стены очень толстым слоем (здесь без сетки раствор просто не будет держаться на вертикальной поверхности).

Обратите внимание: механической прочности газобетона недостаточно, поэтому при отсутствии сетки очень высока вероятность появления в кладке трещин

Процент армирования кирпичной кладки

В каких местах обязательно используют кладочную сетку:

• в местах пересечения несущих стен;
• сверху над перемычкой и другими проемами;
• снизу под последним рядом;
• в углах;
• под плитами перекрытия (в зависимости от конструкции цоколя – под плитой или непосредственно по фундаментным блокам {кирпич}).

Кладочная сетка для отмостки используется в тех же целях – для придания прочности и долговечности конструкции. Еще материал позволяет продлить срок службы фундамента здания.

Вертикальное армирование кирпичных стен

Укрепление проемов

Армирование пеноблоков в зонах оконных и дверных проемов производится с особой тщательностью, так как участки воспринимают значительные усилия. Технология выполнения работ предусматривает два возможных варианта армирования проемов:

• с использованием в зоне проема наложенной на пеноблоки арматуры диаметром порядка 5 миллиметров. Конфигурация арматуры должна повторять поверхность верхней части проема, в том числе и углы. Учитывая жесткость проволоки, придется повозиться для того, чтобы повторить форму поверхности. Выдерживайте толщину залитого бетоном слоя арматуры, чтобы можно было установить утеплитель, обеспечить качественную теплоизоляцию проема;
• с применением специальных блоков U-образного профиля, ширина которых соответствует толщине стен. В полости профильных блоков устанавливается арматурный каркас, который заливается бетонным раствором. Производите заливку до полного заполнения объема блока, удалите воздушные полости арматурой, спланируйте поверхность. Блоки до заливки необходимо устанавливать на специальную опорную поверхность или выполнять заполнение бетоном на земле и поднимать готовую конструкцию.
