Делаем армопояс в доме из газобетона

Два способа заливки армопояса

Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Метод заливки армопояса
Краткое описание, преимущества и проблемы
В специальные U-блоки
Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса

Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах

Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.
В деревянную опалубку
Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

U-образные газобетонные блоки

Для изготовления армопояса требуется строительная арматура периодического профиля диаметром 6–8 мм, мягкая железная проволока и бетон.

Арматура строительная

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

• Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
• Сокращается время изготовления железобетонной балки.
• Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
• Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

• длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
• высота 0.2-0.25 м;
• ширина 0.2-0.4 м;
• утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
5. После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

Армопояс под перекрытие и мауэрлат

Междуэтажные и мауэрлатные (подстропильные) армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям. Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.

Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от 300 мм достаточной прочности на сжатие примененных блоков из арболита – от марки В2,5.

Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат (подстропильный брус, на который опирается вся стропильная система). Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям – скатную крышу при сильном ветре может сорвать, в прямом смысле. Если стены выстроены из кирпича, армопояс (сейсмопояс) верхнего яруса назначается только из соображений пространственной жесткости здания.

Для фундамента, выполненного из сборного железобетона (ФБС), армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы. Ленточные фундаменты из бутобетона экономичны и имеют некоторую пластичность, но у них нет стойкости к грунтовым подвижкам. Монолитные железобетонные ленты являются цельной рамной конструкцией, и в армопоясах не нуждаются. Так же, как и монолитная плита.

Междуэтажные перекрытия, под которые необходимы армопояса

Обязательно устраивать армопояс в уровне перекрытия из железобетонных плит, пустотных и ребристых, в случае их опирания на несущие стены из керамзитобетона, газобетона и пенобетона.

Для опирания монолитной плиты перекрытия армопояс не нужен, так как в этом случае передача нагрузок от перекрытия равномерна, а конструкция цельная и уже имеет пространственную жесткость.

При опирании деревянных балок на керамзитобетон, пенобетон и газобетон армопояс можно не делать, но усиление под опорные участки балок обязательно. Выполняется такое усиление в виде площадок, или подушек из бетона высотой около 50 мм, для того, чтобы предотвратить разрушение хрупких блоков под балками. Если нет необходимости в повышении пространственной устойчивости сооружения, то возможно ограничится устройством местного усиления под опорные части балок и не устраивать армопояс по периметру.

Нужен ли армопояс под монолитное перекрытие в доме из газобетона?

В соответствии с правилами СП 15.13330.2012 армопояс в обязательном порядке выполняется при использовании для кладки блоков из ячеистого бетона. Газобетон — это разновидность ячеистого бетона, значит, армирующий пояс в газоблоковом доме нужен.

Функции армопояса:

• укрепление несущих стен из газоблока;
• равномерное распределение нагрузки ;
• снижение риска появления трещин в кладке;
• устранение точечных нагрузок, губительных для газобетона;
• обеспечение равномерной усадки на нестабильных грунтах;
• обеспечение сейсмоустойчивости.

В некоторых случаях монолитный пояс по газобетону под перекрытия дополнительно способствует выравниванию кладки в горизонтальной плоскости. Например, если одна стена просела или по каким-либо причинам получилась ниже других стен, то армирующий пояс поможет выровнять конструкции по высоте.

Два способа заливки армопояса

Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Метод заливки армопояса
Краткое описание, преимущества и проблемы

В специальные U-блоки

Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса

Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах

Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.

В деревянную опалубку

Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

U-образные газобетонные блоки

Для изготовления армопояса требуется строительная арматура периодического профиля диаметром 6–8 мм, мягкая железная проволока и бетон.

Арматура строительная

Характеристики монолитного пояса

Основные характеристики армопояса — это его высота, ширина и несущая способность. В строениях из газобетонных блоков ширина этого конструктивного элемента принимается равной ширине несущей стены или шире на 20 см, если речь идет о ростверке. Наибольшее значение имеет высота, которая зависит от места расположения конструкции:

1. Ростверк — пояс между фундаментом и первым уровнем здания. Высота ростверка составляет 30-50 см.
2. Цокольный пояс — монолитная лента, разделяющая основание и стены первого этажа. Высота — 25-50 см.
3. Межэтажный пояс — железобетонная лента под плиты перекрытия между этажами дома. Высота — 20-30 см.
4. Пояс под мауэрлат крыши — армопояс для газобетона под балки стропильной системы. Высота — 15-25 см.

Несущая способность рассчитывается по методике, описанной в СП 15.13330.2012. Результат расчета — размеры и материал (марка бетона), который будет использоваться при бетонировании. В отсутствии этих сложных расчетов достаточно использовать бетон марки М200 — для ленты под мауэрлат и М300 — для остальных типов армопоясов.

Устройство армопояса

Армирующий пояс или, как еще иногда он называется сейсмопояс, дает возможность улучшать прочность всего дома, а также позволяет предотвращать растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Помимо этого, если правильно сделать армопояс, он позволяет равномерно распределить нагрузки от находящейся над ним кровли или бетонных перекрытий.

Обращаем внимание! Даже если в доме перекрытия обустраиваются из дерева необходимость делать армопояс не отпадает. Тип перекрытия не определяет делать ли армопояс или нет. В любом случае пояс должен замыкать все стены

В любом случае пояс должен замыкать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс обладает двумя стандартными элементами – жесткий объемный каркас из арматуры, а также бетон, в котором она находится. В общем-то все достаточно просто, но сделать армопояс своими руками без изучения своих особенностей, наверное, будет сложно.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Можно ли делать кирпичный сейсмопояс?

Армопояс из кирпича можно делать в нескольких случаях – если стены дома также сделаны из этого материала, а также если они сделаны из газобетона или пенобетона. Например, происходит строительство дома из кирпича, на этапе сооружения армированного пояса можно также использовать кирпич.

Строительство пояса не отличается от возведения стен, кроме того, что здесь используют арматурный каркас и специальную металлическую сетку. Сама кладка будет точно такой же, как и при возведении стен здания.

Возводить армированный пояс из кирпича можно и на стенах из газобетона. Этот материал отличается более легким весом, но по прочности уступает кирпичу, поэтому последний можно применять для укрепления стен вверху.

Обязательные условия для такой конструкции:

• быть кольцевой;
• быть непрерывной;
• быть замкнутой.

Только при выполнении этих условий, кирпичный армопояс на газобетоне будет актуален. Пояс из кирпича часто применяется вместо монолитного, если дом строится из кирпича. Сам пояс обустраивают непосредственно во время кладки, но конструкция армированного пояса будет зависеть от особенностей строения. Зачастую такой пояс не нуждается в опалубке, потому как арматурная сетка укладывается на сам кирпич.

Требования к стройматериалу

Так как армированный пояс – это конструкция, которая должна быть прочной и устойчивой, то для нее лучше использовать проверенное и надежное сырье. Для этого как раз подойдет полнотелый кирпич.

Несколько требований:

• не должно быть отбитых граней;

• внешний вид кирпича должен соответствовать стандартам;
• не должно быть трещин в сырье;
• изделие должно иметь форму прямоугольного параллелепипеда;
• отклонение от номинальных размеров не должно превышать 2-4 мм;
• изделие должно быть морозостойким.

Материал должен быть устойчивым к воздействию влаги, так как при использовании раствора в кирпич попадает вода. Если же сырье не выдерживает влагу, то вода впитается, провоцируя постепенные разрушения камня. Недожженный кирпич также покупать не стоит. Размеры материала должны соответствовать ширине армирующей сетки.

Инструкция по установке армирующего пояса

Технология устройства армирующего пояса ничем не отличается от сооружения обычной фундаментной ленты. Исключение — узлы соединения армопояса с перекрытием или мауэрлата.

Чертежи

Монолитный пояс по газобетону под перекрытия или балки выполняется по чертежу, который входит в состав проекта:

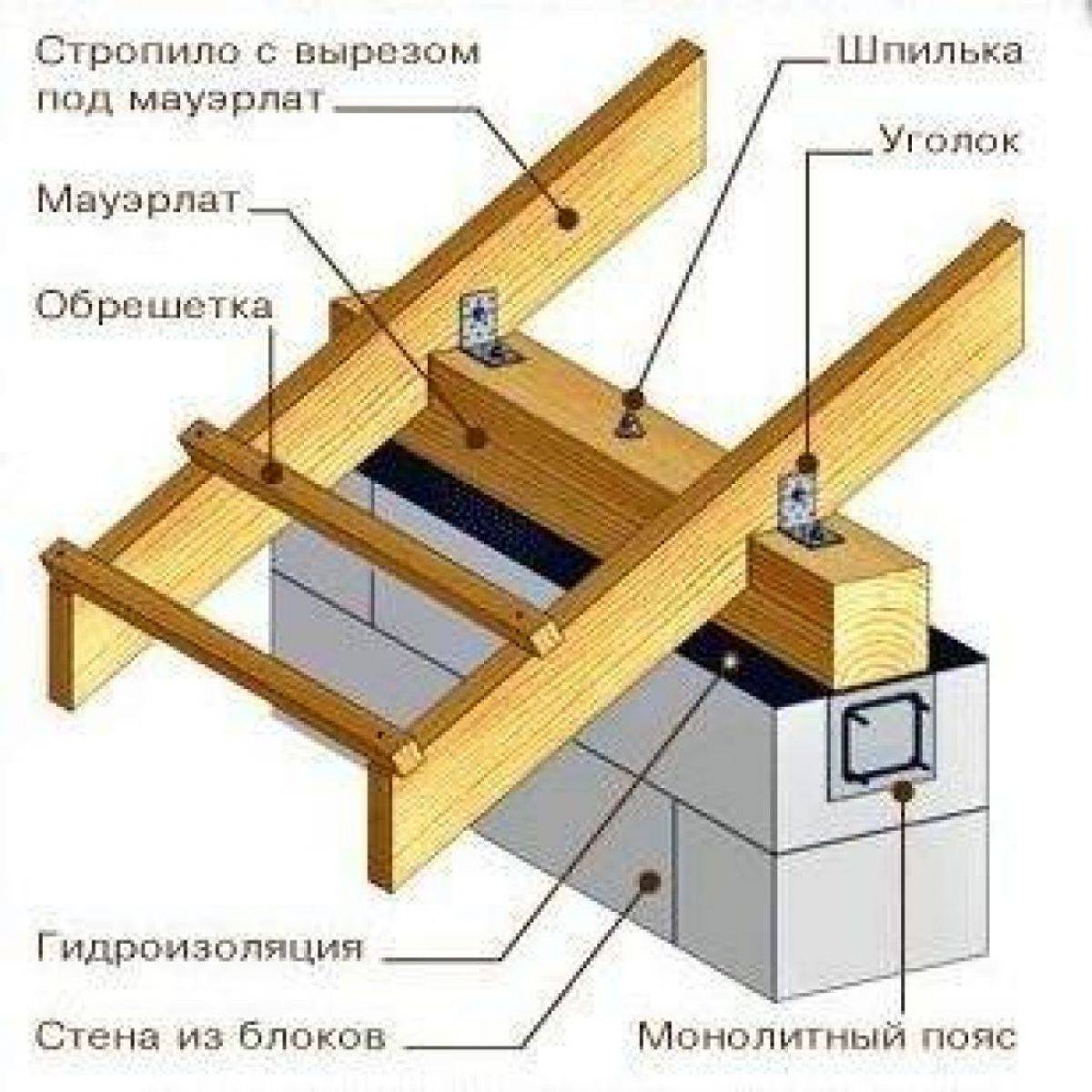

Армопояс под мауэрлат будет иметь немного другой вид:

Материалы и инструменты

Для того чтобы сделать армопояс в доме из газобетона под плиты, крышу или фундамент понадобятся материалы:

• опалубка или пиломатериалы для ее строительства;
• бетонная смесь М200…М350;
• арматура с сечением 10-12 мм;
• металлические анкера;
• пленочная гидроизоляция.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Из инструментов потребуется: бетономешалка, желоб для заливки бетона, крючок для вязки арматурных прутов, болгарка, молоток, рулетка, строительный уровень, сварка.

Как соединить армопояс с газобетонной кладкой

Армирующий пояс и стена, на которую он опирается, должны создавать единую монолитную конструкцию. Только так пояс будет в полной мере выполнять свои функции. Подумать о соединении пояса и стены нужно еще на этапе кладки газоблока. На высоте 0.3…0.5 м до будущего перекрытия внутри кладки нужно сделать армирование путем установки внутрь газобетонных блоков металлических анкеров, которые выступают над поверхностью кладки на 10-20 см. Эти анкера соединяются с армокаркасом пояса, образуя монолитную конструкцию, способную эффективно воспринимать нагрузки.

Устройство армопояса

Технология включает следующие этапы:

1. Подготовка поверхности — верхнего слоя газоблоковой кладки: удаление пыли, обезжиривание.
2. Установка опалубки: съемной — из пиломатериалов, несъемной — из теплоизоляционных материалов.
3. Вязка армирующего каркаса из арматуры на 4 нити.
4. Укладка внутрь опалубки армирующие каркаса.
5. Связка сваркой анкеров и армокаркаса.
6. Приготовление или заказ бетонной смеси.
7. Послойное бетонирование армопояса до нужной высоты.
8. Уход за бетонной поверхностью.
9. Укладка гидроизоляции после набора проектной прочности.

Армопояс для газобетона под балки готов. По истечении 28 суток можно продолжать строительство. В том случае, когда ждать набора бетоном проектом прочности нельзя, можно для устройства пояса использовать готовые ЖБИ.

Что такое армопояс и зачем он нужен?

Дата: 24 апреля 2017

4683

Коментариев: 0

Современные строительные технологии направлены на обеспечение устойчивости возводимых строений, повышение ресурса эксплуатации.

Ведь строительные объекты подвергаются воздействию природных факторов, связанных с ветровыми нагрузками, осадками, реакцией нестабильных грунтов.

Конструкция возводимых построек нуждается в надежном укреплении, которое обеспечивает армопояс – цельный контур из армированного бетона, опоясывающий стены по замкнутому периметру.

Армированный пояс по несущим стенам обеспечивает высокую прочность строения, повышает устойчивость здания, компенсирует значительные нагрузки.

Цельный железобетонный контур затрудняет деформацию здания, вызванную усадкой основания, температурными и сейсмическими факторами, а также снежным покровом и ветровыми нагрузками.

Создание по периметру здания бетонного пояса, армированного стальными прутками, позволяет сформировать монолитный каркас, затрудняющий появление трещин и повышающий жесткость конструкции.

Уберите у дома армированный пояс и здание долго не простоит

Нет необходимости задавать вопрос, нужен ли армирующий пояс. Он требуется при возведении любых жилых и производственных объектов, обеспечивая надежность, устойчивость и длительный ресурс эксплуатации строений. Остановимся детально, для чего выполняется кольцевое усиление, какие потребуются материалы. Рассмотрим, как сделать сейсмопояс своими силами.

О целесообразности усиления

Что такое армопояс и зачем он необходим? Чем вызвана необходимость формирования железобетонного кольцевого контура по периметру здания? Что это такое? Разберемся по порядку со всеми вопросами. Армированный пояс по несущим стенам представляет монолитный бетонный контур, повторяющий замкнутую конфигурацию здания и усиленный арматурным каркасом. Формируется армопояс для решения следующих задач:

• обеспечения горизонтального уровня блоков в кладке;
• компенсации распорных усилий, создаваемых стропильной системой;
• предотвращения деформации капитальных стен;
• пропорционального распределения действующих усилий;
• снижения вероятности возникновения трещин;
• уменьшения отрицательных факторов, связанных с неравномерной усадкой здания.

Армопояс – лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося здания

Имеется несколько факторов, предотвратить которые позволяет армированный пояс по несущим стенам:

1. Фиксация элементов стропильной конструкции к стенам постройки осуществляется крепежными анкерами, нарушающими целостность блоков из ячеистых бетонов. Результат крепления стропил к газобетонным блокам без контура усиления – появление трещин, нарушение целостности, снижение прочности.
2. Расположенная под наклоном к стенам, стропильная конструкция создает распорные нагрузки, являющиеся причиной деформации стен строения. Сформировав армопояс для противодействия распорным усилиям, можно обеспечить равномерное распределение действующих нагрузок по высоте здания.
3. Армированный бетонный контур затрудняет деформацию капитальных стен, имеющих оконные и дверные проемы, по-разному воспринимающих действующие усилия.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:
