Как построить печь-барбекю из кирпичей? Фото и схема кладки

Основные ошибки и правила при возведении барбекю-печи

Зачастую ошибки связаны не с халатностью, а с незнанием правил возведения кирпичной печи. Рассмотрим основные ошибки и рекомендации печников-профессионалов.

1. На «сухую» керамические кирпичи не укладываются. Из заблаговременно (обычно за 2-3 минуты до кладки) замачивают с обеих сторон. При выполнении этих манипуляций кладка станет крепче, а раствор хорошо схватится. Также на пропитку поверхности не уйдёт влага. Не замачиваются, а только ополаскиваются огнеупорные кирпичи.
2. К ошибкам относится при возведении барбекюшницы отсутствие в рамке под дверь топки теплового зазора. Зазор необходимо по всему периметру отставить самое меньшее полсантиметра. Част об этом забывают. В дальнейшем зазор заполняется шнуром из асбеста. Если об этом при строительстве забыли, то печь надёжной не будет.
3. Перед кладкой каждый уровень выкладывается как конструктор Лего, без использования раствора. Это даёт возможность точно обрезать кирпич в тех местах, где это необходимо и подогнать их.
4. Шов кладки должен быть на растворе из песка и глины 5 мм. Если он будет больше – начнут образовываться трещины.
5. Обычную и огнеупорную стенки не перевязывают. При образующихся зазорах в них вставляют куски базальтового картона.
6. Каждый ярус проверяют пузырьковым уровнем. Вертикаль проверяют отвесом.
7. Когда наружу выступает раствор, его снимают мастерком. Поверхности внутри вытирают ветошью.
8. Если мало опыта, не стоит колоть кирпичи киркой. Используют в этом случае болгарку и круг по бетону.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

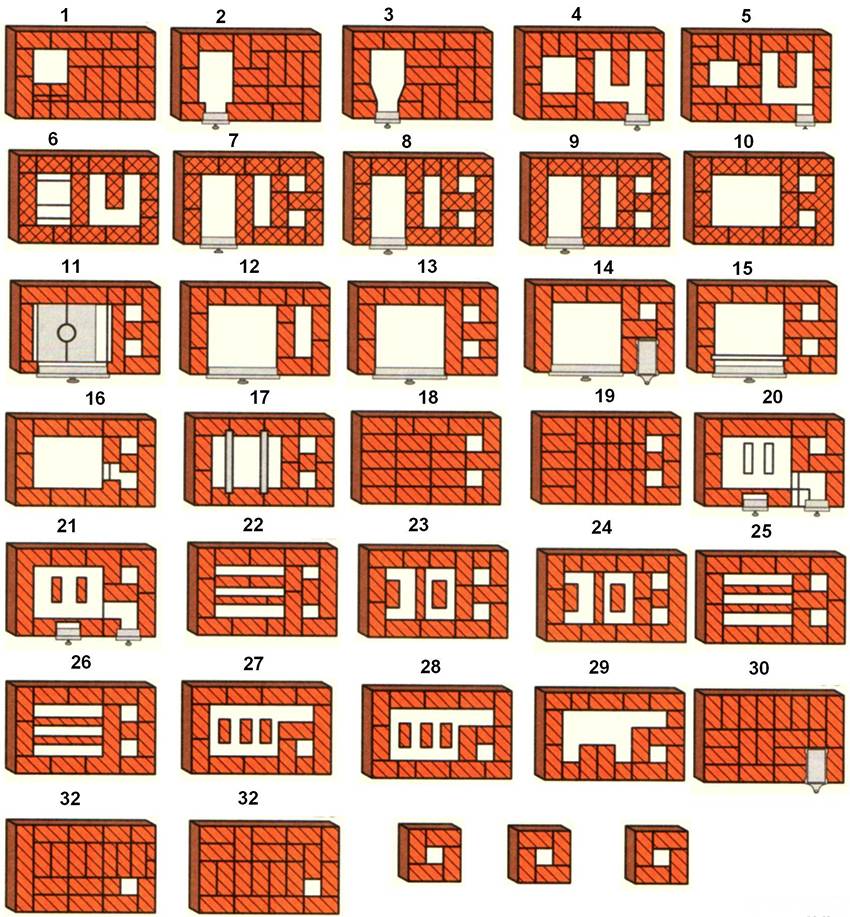

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Барбекю из кирпича: пошаговая инструкция

Первоначально необходимо определиться с планом работ.

Точный расчет поможет не ошибиться во время работы и исключить возможность внесения коррективов в уже готовую конструкцию.

Следует учесть расположение, размеры в зависимости от количества порций, необходимость добавления каких-то иных элементов помимо самого мангала.

Из-за индивидуального подхода единый план строительства барбекю составить невозможно, однако, ориентируясь на простейший пример, можно создать собственную идеально подходящую конструкцию.

Одна из самых простых схем предполагает возведение барбекю из кирпичей с отдельным местом для резки продуктов.

Пара полезных советов поможет создать более совершенное барбекю:

• Новичкам можно начинать с самого простого устройства основы для барбекю из шести рядов кирпича.
• В чертежи барбекю не лишним будет добавить разделочные доски по бокам, а внизу — отделы для хранения утвари и даже топлива для розжига.
• Стандартное расстояние от земли до гриля представляет 65-70 см. При этом печь располагается на 10 см ниже.

Таким образом, достаточно легко начать строительство барбекю своими руками: чертежи в случае затруднений помогут справиться с затруднениями и последовательно пройтись по всем этапам.

Формирование фундамента

Для барбекю с кирпичной основой подойдет ленточный фундамент, отличающийся невысокой ценой и простотой создания:

Для начала вырывается траншея глубиной около 40 см. Образовавшаяся выемка заполняется смесью гравия и щебня. Все это поливается водой и уплотняется.

Совет: Если в будущем вокруг барбекю планируется строительство беседки, фундамент делается шире. На оставшееся пространство в будущем можно будет добавить настил.

Создание стен основы

Кладка барбекю из кирпича: порядовка

Далее начинается возведение стен. Для закрепления кирпичей используется цементный раствор. В местах, где делаются проемы, кладутся перемычки в виде уголков.

Кирпичи по выбранной форме укладываются в шесть рядов. При этом учитываются проемы для отделений хранения и размещения топлива, рабочей выемки, мойки и места для труб.

Закладка столешницы

После создания основы строительство барбекю предполагает формирование столешницы.

Для этого делается своеобразный фундамент из листа фанеры, на который укладывается выбранный материал: доски, керамическая или тротуарная плитка, мрамор либо черепица.

При этом учитываются все отверстия, как например, дыра для мойки.

Выкладка верхней части барбекю

Чертеж барбекю из кирпича

После продолжается выкладка кирпича для верхней части барбекю. Одна из них — проем спереди.

Если он выполняется в виде арки, в обязательном порядке нужно установить шаблон-опору, который поможет понять, как в дальнейшем располагать кирпичи.

А свод арки должен быть обеспечен несущим материалом. Другой верхней частью конструкции барбекю являются стены.

Стены, предназначенные для декоративного оформления, могут укладываться любым образом из простых кирпичей. Однако ситуация со стенами топки представляется несколько иной.

Одним из проверенных опытом способов формирования топки является создание стены в 7 рядов кирпичей, если имеется арка, и в 9 — если стена прямоугольная.

Оптимальной шириной для проема станет показатель в 70 см. Над проемом укладывается несколько постепенно сужающихся рядов. Когда останется узкое пространство, туда можно будет добавить трубу из 12-14 рядов кирпичей.

Совет: Сужение на передней и задней стенках с каждым рядом должно происходить на четверть длины кирпича, а для боковых — на половину.

Финальные штрихи

После завершения создания основы барбекю все швы обрабатываются расшивкой.

Затем кирпичная основа оставляется на несколько дней для того, чтобы разжигание огня не привело к тому, что стены потрескаются.

На последнем этапе монтируются все необходимые металлические элементы: ставится мангал, раковина, отсек хранения топлива, а проемы для хранения утвари закрываются дверцами.

Таким образом может быть построено стационарное барбекю из надежных материалов, которые легко украшаются по своему вкусу, что придает постройке оригинальный вид.

Как рассчитать размер конструкции для строительства мангала из кирпича своими руками

Когда конфигурация мангала и все комплектующие определены, следует внести в чертеж размерные параметры конструкции. В отношении этого не существует каких-то точных рекомендаций, однако не стоит забывать общие стандарты.

Оптимальная глубина жаровни в мангале для дачи из кирпича составляет 12-17 см. Этого вполне достаточно для того, чтобы разместить угли. При этом продукты не будут расположены слишком близко к жару.

Сама же жаровня должна размещаться на высоте около 1 м от уровня грунта. Если этот параметр рассчитывается индивидуально, можно использовать простой и удобный способ замера. Для этого измеряется расстояние от локтя стоящего человека до земли. Полученное значение будет идеальным показателем высоты.

Чаще всего ширина мангала не превышает 1 м, из расчета на 10 шампуров

Стандартная ширина мангала для дачи из кирпича составляет 1 м. Если увеличить этот показатель, процесс жарки шашлыков будет не таким удобным, поскольку придется постоянно перемещаться между шампурами. Ширина в 1 м позволяет наблюдать за состоянием продуктов, находясь на одном месте.

Что касается глубины конструкции (от задней до передней стенки), минимально допустимый показатель равен 0,5 м. В идеале шампуры должны устойчиво держаться на краях жаровни. Для этого глубина должна соответствовать их длине, за вычетом кончика и ручки. С учетом того, что конструкция мангала из кирпича на даче будет в конечном итоге иметь внушительный вес, потребуется обустроить массивный и прочный фундамент. Габариты этого сооружения не должны превышать размеры основания. Лучше, если площадь фундамента будет немного больше.

Расчет количества материалов для строительства фундамента под уличную печь своими руками

Для строительства капитального основания потребуется вырыть небольшой котлован. Дно этого углубления в земле выравнивается, после чего обустраивается песчаная подушка. Затем на нее устанавливается опалубочная конструкция, которая впоследствии заливается бетонной смесью.

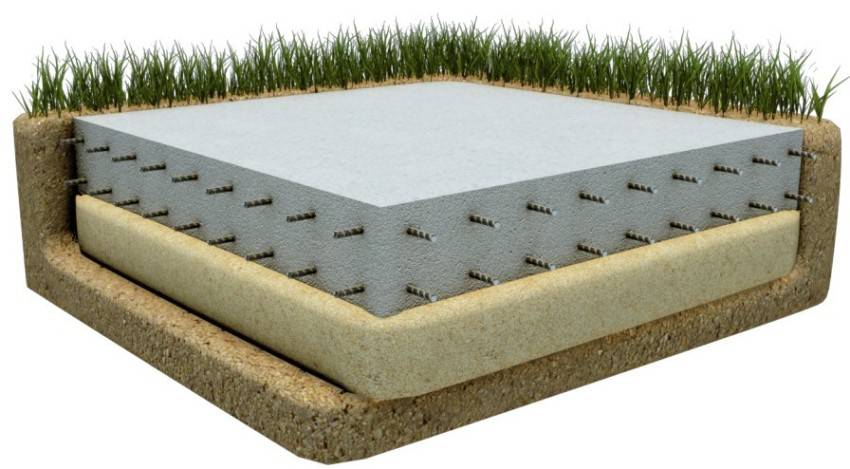

Плитный фундамент для мангала из кирпича

Чтобы соорудить опалубку для создания основы под печь-мангал из кирпича своими руками, можно применять следующие материалы:

• использованные доски;
• шиферные листы;
• деревянные щиты;
• листы металла и т.п.

Важно! Подбирая материал, необходимо учитывать прочностные характеристики, а также следует проверить его на целостность, иначе опалубка просто не выдержит давления бетона. Для строительства печи-мангала из кирпича своими руками можно использовать как ленточный фундамент, так и основание плиточного типа

Несмотря на разницу в конфигурации, данные элементы имеют одинаковую форму в виде прямоугольника. Расчет количества бетона выполняется по формуле: V= AxBxC, где A и B – длина и ширина основания, C – его глубина (без песчаной подушки), а V – количество раствора, необходимое для заливки

Для строительства печи-мангала из кирпича своими руками можно использовать как ленточный фундамент, так и основание плиточного типа. Несмотря на разницу в конфигурации, данные элементы имеют одинаковую форму в виде прямоугольника. Расчет количества бетона выполняется по формуле: V= AxBxC, где A и B – длина и ширина основания, C – его глубина (без песчаной подушки), а V – количество раствора, необходимое для заливки.

Гарантировать долгий срок службы мангала без крепкого основания нельзя, поэтому фундамент для стационарной конструкции – обязателен

Чтобы рассчитать количество песка, которое потребуется для формирования подушки, можно воспользоваться этой же формулой.

Делаем печь-барбекю из кирпича c дымоходом

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

• Мастерок.
• Резиновая киянка.
• Таз или корыто.
• Строительный миксер или лопата для перемешивания.
• Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
• Рулетка.
• Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Instagram @besedkibarbecue

Instagram @ofensteinbbq

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор

• Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
• Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Instagram @kamin_mangal_moscow

Instagram @ofensteinbbq

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

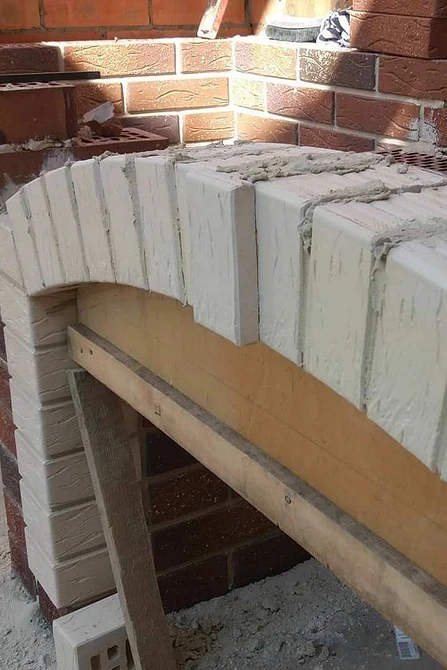

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Instagram @kladkakamina

Instagram @kladkakamina

Instagram @mangal_kamin_rostov

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

Уличный комплекс – русская печь и мангал своими руками

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.

Порядовка барбекю: залог надежной и прочной кладки

Профессиональные строители используют термин «порядовка» в двух значениях, о которых следует знать и новичку. В первом случае порядовкой называют схематическое изображение будущей конструкции по рядам. Такая схема позволяет новичку не сбиться при кладке, а мастеру – значительно сэкономить время при реализации однотипных проектов. Схемы, чертежи и фото барбекюшницы помогают визуализировать итоговый результат или же внести коррективы на этапе строительных работ.

Во втором варианте употребления слово «порядовка» обозначает приспособление, контролирующее высоту и горизонтальность каждого кирпичного ряда. Данное устройство обеспечит так называемый архитектурный баланс, продлит эксплуатационный срок строения и выступит гарантом безопасности при использовании уличного барбекю. К тому же оно поможет просчитать необходимое количество материала, исключить лишние расходы.

Первый вариант порядовки – это схематическое изображение конструкции по рядам

Порядовка представляет собой две вертикальные рейки по бокам стенки. Крепятся они к нижним рядам (минимум два ряда). Чтобы не повредить кирпичную кладку, вместо болтов для крепления рекомендуется использовать скобы.

Контроль кладки осуществляется с помощью надсечек, нанесенных с интервалом 77 мм по высоте рейки. Эта цифра рассчитана следующим образом: к высоте кирпича (65 мм) прибавляется толщина соединительного шва (12 мм). Если ширина шва отличается от указанной, интервал надсечек изменится пропорционально данному показателю.

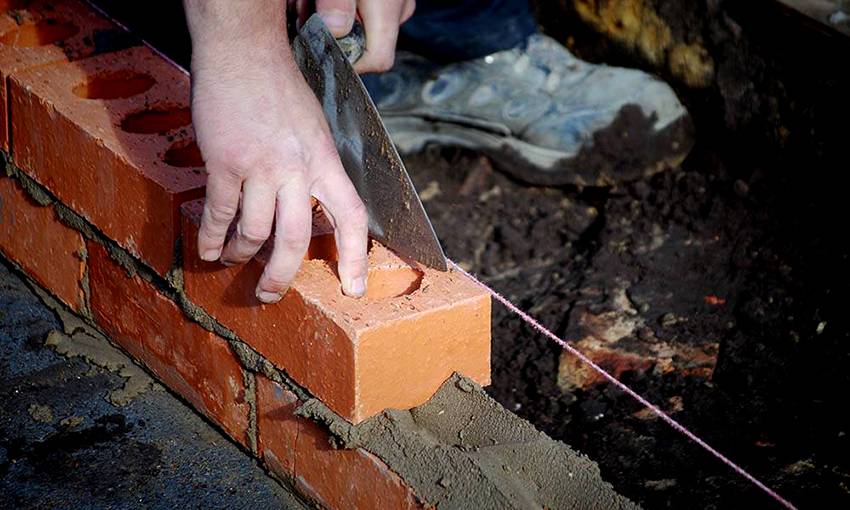

Между надсечками противоположных реек протягивается причалка – прочная капроновая нить или шнурок

Натяжение веревки крайне важно: она не должна провисать, иначе контролировать горизонтальность не получится. Если при укладке первых ярусов используется уровень, в дальнейшем его функцию выполняет причалка

Такой принцип контроля кладки дает преимущество не только в качестве, но и в скорости выполнения работы.

Второй вариант порядовки – это приспособление для контроля высоты и горизонтальности кирпичей во время кладки

Для удобства можно применять порядовку на три и даже четыре кирпичные стенки. Благодаря такому принципу вы сможете с легкостью контролировать симметрию конструкции, точность углов и горизонтальность кладки одновременно по всему периметру.

В продаже имеются готовые устройства контроля, однако можно изготовить порядовку самостоятельно из подручных материалов. Следует только учесть, что самодельное устройство годится только для одноразового применения и не дает гарантии точности при последующем использовании.

Формирование дна и возведение стенок кирпичного барбекю

После того как фундамент окончательно затвердел, можно приступать к формированию так называемой «ноги». В данном случае кладка осуществляется в шахматном порядке. Обычно выкладывают восемь рядов кирпича, чтобы высота составила 60 см. Конечно, эти данные условны и варьируются в соответствии с чертежом барбекю.

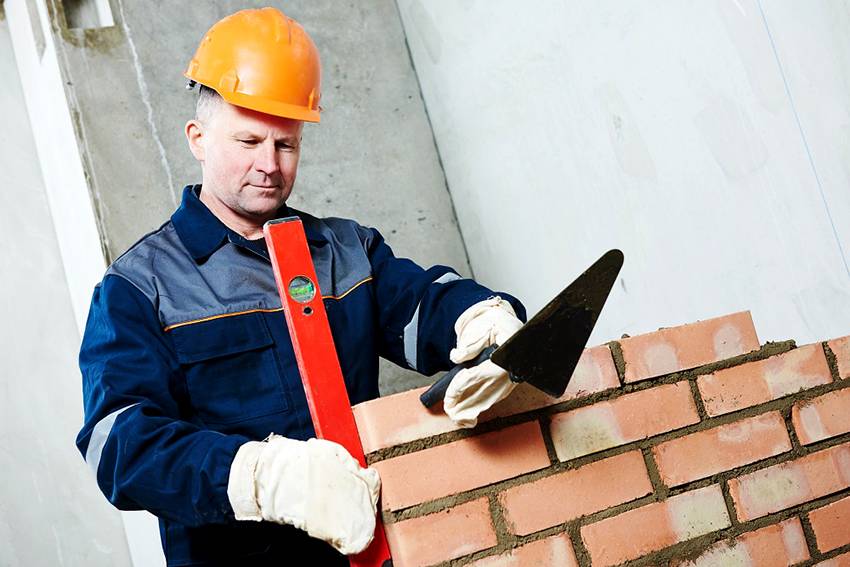

В процессе возведения стенок барбекю понадобится строительный уровень

Далее переходим к созданию топки и возведению стены. Топку можно изготовить из армированного бетона. Ориентировочно ее размер составляет 80х80 см. Для выполнения этих работ понадобится опалубка. Обязательно следует дождаться полного высыхания конструкции. В некоторых вариантах топку барбекю можно сконструировать из металла.

Статья по теме:

При возведении стен кладка кирпича производится по тому же шахматному принципу, как и при выкладывании «ноги»

Стоит обратить внимание, что фронтальная сторона остается пустой

На этом этапе строительства важно предусмотреть места крепления решетки или шампуров

Дымоход

Только после полного затвердения смеси для стенок топки, начинаются работы над дымоходом, на том же составе и кирпичах.

Дымоходная труба весьма массивна. Потому, до того, как браться за работу над этой системой, спереди, поперек проема устанавливаются уголки из стали, с сечением не менее 5 на 5 см. Образец:

Дымоход должен быть длиной не меньше, по крайней мере, середины одной из стенок, потому что на него идет половина веса трубы.

Колпак (вытяжка) — уловитель дыма, представляет собой усеченный конус, потому начальная кирпичная линия идет по всей длине топки. Каждая последующая линия продолжает идти по окружности, с очень небольшим сдвигом к центру печи, делая неполный конус. В середине он завершится выходом дымового туннеля. Сечение получившегося отверстия примерно 15 на 15 см.

Труба мангала складывается из нескольких рядов кирпичей. От топливной камеры ее минимальная высота около 2-3 метров, что обеспечивает отличную естественную тягу. В дополнении она может регулироваться с помощью специальной заслонки, располагающейся в 175-185 см над землей.

На верхушку дымохода устанавливается оборонительный дефлектор. Он необходим для защиты от осадков, непогоды и ветра. Можно приобрести нержавеющую стальную огнестойкую трубу или вытяжной колпак (зонт), для облегчения работы с дымоходом.

Способ подачи воды необходимо продумать заранее, еще на стадии закладки фундамента, это облегчит вывод трубы через основу. Поскольку трубы можно скрыть, то внешний вид мангала испорчен не будет.

Для отдыха с удобством летом в темное время суток около печи можно сделать освещение. Подробнее здесь.

Созданный своими руками мангал из кирпича отлично украсится коваными завитушками. Также можно красиво декорировать поверхность, выложив рисунок или абстрактный узор из остатков камня – тут ваша фантазия сама подскажет наиболее удачные, близкие сердцу варианты. Тихий летний вечер, пляска теней от огня, аромат шашлыка, тихий говор и смех гостей, приглушенный свет – что может быть романтичнее?

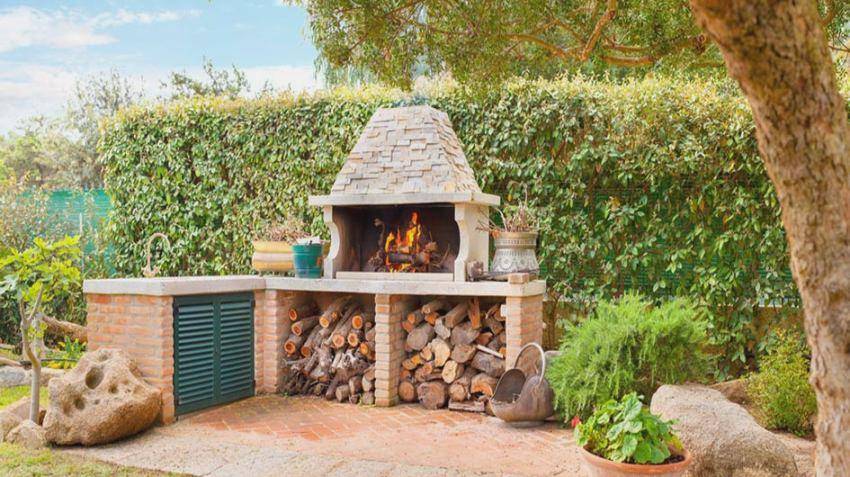

Фото удачных идей для мангалов:

Конечно, чем больше конструкция, тем сложнее ее строительство. Особенно, если вы панируете выполнить все своими руками. Тем не менее, построив целиком простой вариант, вы также приобретете отличный опыт. Вероятно, со временем вы сможете создать более интересные, сложные модели.

Кладка барбекю из кирпича

Ниже продемонстрирован мастер-класс по кладке барбекю из кирпича с пошаговым фотоотчетом.

На примере будет осуществляться пристройка барбекю к глухой стене беседки из кирпича.

Кладка барбекю выполняется на бетонное основание (плита армированная, толщиной 30 см)

Обратите внимание, предварительно под печь барбекю делается слой гидроизоляции (2 листа рубероида вырезаются по размеру)

В качестве раствора для кладки кирпича используется огнеупорная смесь на цементной основе «Геркулес».

Совет мастера: если применять глиняный раствор, то на ведро
глиняно-песчаной смеси можно добавить 200-250 гр. цемента М400.

Для строительства используется огнеупорный шамотный кирпич.
Конкретно для этой конструкции барбекю потребуется около 1200 штук.

Толщина шва кладки:

• для жаростойкой смеси «Геркулес» – 5-7 мм;
• для печной смеси «Мартель» – 3-5 мм.

Резка кирпича:

Снятие фасок с кирпича (спиливание грани, делается для придания
кирпичу декоративного эффекта) – используется плиткорез с алмазным диском 180 мм

Резка кирпича – выполняется болгаркой с алмазным диском 230 мм

Перед резкий шамотный кирпич замачивается на 5-10 минут,
печной красный кирпич – от 20 минут (чем ниже марка, тем меньше время
замачивания). Для снятия фаски (грани) кирпич только смачивается.

Пошаговая постройка барбекю

Несложный вариант барбекю с легкой крышей

Это один из самых простых вариантов садового барбекю, его можно установить в беседке, под открытым небом и на террасе. В его строении нет хитрых сплетений внутренней конструкции, как в отопительных печах, где нужно соблюдать особую схему для долгого сохранения теплого воздуха внутри постройки.

Общая схема и первые ряды кладки

• Первый ряд выкладывается без проемов, с соблюдением рисунка укладки кирпича.
• Со второго по четвертый ряд кладка идет по схеме.
• На выложенный четвертый ряд укладываются металлические полосы, так как два следующих ряда будет сплошными.
• Далее три ряда кладутся по схеме, они формируют полки под топкой.

Продолжения порядовки — от седьмого ряда и выше

• Над полками снова должны быть уложены металлические полосы, которые послужат основой для панели жаровни.
• При выкладывании топки используется силикатный кирпич, так как он жаростоек и выдерживает высокие температуры. На схеме он показан более светлым цветом.

Так должна выглядеть топка

• Строение топки на рисунке показано с тринадцатого по двадцать первый ряд.
• На двадцать первом ряду укрепляется металлическая полоса, которая послужит опорой для передней стенки начинающегося дымохода.
• Конструкция дымохода выкладывается особым образом, каждый ряд сдвигается вовнутрь конструкции на определенное расстояние, постепенно сужая ее до формы трубы.
• Дымовая труба выкладывается той высоты, которая требуется. Если устроена крыша, то труба доводится до нее и проходит через проделанное отверстие наружу. Вокруг трубы устраивается гидроизоляция.
• Сверху на трубу устанавливается зонтик из металла для того, чтобы внутрь не попадал дождь и грязь.

Такая модель доступна для возведения даже новичку, при условии, если работа будет производиться без спешки и аккуратно, с постоянным контролем ровности стен и соблюдением порядовой схемы. Будьте уверены, даже если вы все делаете своими руками, но очень тщательно проверяете — результат будет как у первоклассного мастера-печника!

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

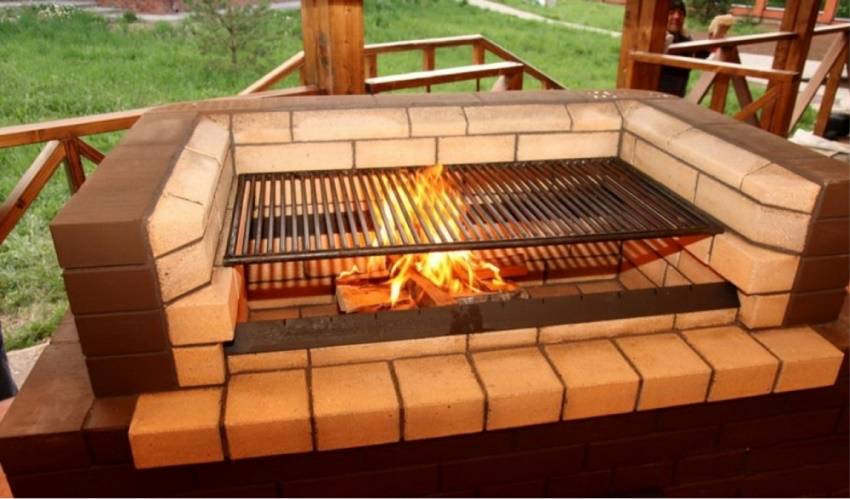

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.
