Виды винтовых свай
Согласно действующим стандартам сваи разделяются на виды по следующим характеристикам:
- Условиям эксплуатации. В разных климатических зонах требования к рабочим параметрам свай различаются. К примеру, ВСЛМ применяются для вечномерзлых грунтов, а ВСЛ – болотистых, песчаных, каменистых грунтов.
- Толщине металла, из которого изготовлен ствол опоры. Допустимый рабочий диапазон толщины составляет 8–12 мм.
- Длине, диаметру ствола. Выбрать, какими будут винтовые сваи по длине и диаметру, можно, опираясь на назначение будущего здания, разработанный проект строительства.
Фото: сравнение свай для вечномерзлых и обводненных, пучинистых грунтов.
До начала закупки материалов выполняется расчет нагрузки на будущий фундамент, определяются размеры и количество металлических опор.
Преимущества и недостатки
Строительство ленточного фундамента на сваях имеет свои плюсы и минусы. К достоинствам относятся следующие качества:
оперативность выполнения монтажных работ;
- возможность ведения монтажных работ на участках, имеющих уклоны;
- упрощенная технология, с помощью которой фундаментную основу можно установить самостоятельно;
- отличная устойчивость к пучинистым почвам;
- все можно сделать без привлечения специальной техники.
Отрицательных моментов только три:
- в доме появляется необходимость дополнительного утепления полов;
- подвал или цокольное помещение устроить не представляется возможным;
- появляются ограничения по массе сооружения.
Виды винтовых свай
Есть множество винтовых свай для фундамента и выбрать среди них какой-то один подходящий вид без подготовки довольно трудно. Поэтому перед тем, как отправляться в магазин, определяют, какими бывают эти конструкции, а также что подойдет под конкретный проект и климатические условия.
По типу грунта
В случае, если почвы на участке можно отнести к ВСЛ — грунту сезонного промерзания — сваи просто завинчивают в землю без каких-либо предварительных работ. Столбы здесь могут иметь классический тип лопастей с заваренным конусом. Углубление, где окажется столб, заполняют песком с цементом.
ВСЛМ означает вечномерзлый грунт, поэтому установка винтового столба потребует предварительного бурения в местах установки. Место установки будет заполнено песком, а вот сами сваи будут мелко нарезаны по всей длине.
Разновидности винтовых свай в зависимости от типа наконечника и грунта
По типу наконечника
Наконечники тоже разные — литые или сварные. Литой дороже, но благодаря своей крепости без повреждений может быть ввинчен в грунт почти любой сложности и плотности, даже вечномерзлый. Для этого нужно, чтобы наконечник был с зубцами по нижнему срезу, как у коронки для дрели, или сильно заостренный. Здесь погружение в землю идет до расчетной глубины.
Сварные наконечники из-за сварных швов не такие плотные, однако, они тоже часто используются, особенно для действительно небольших построек, где столбы ввинчиваются вручную. Погружение останавливается при встрече с упором, препятствием, так как дальнейшая установка может повредить наконечник, а значит испортить саму винтовую конструкцию.
Дополнительно выделяют комбинированный вид, когда совмещаются две части, конус и лопасти. Это позволяет выдержать нагрузку до 50 тонн.
По конструкции лопастей
Здесь важны размеры, количество, ведь лопастей может быть больше одной. Однолопастные винтовые сваи под дом используются только для плотных грунтов и хорошо сочетаются с литыми наконечниками. А вот многолопастные могут иметь до 6 лопастей и чем слабее грунт, тем больше лопастей потребуется столбу. Благодаря им она окажется более устойчива и погрузится равномерно.
Ширина лопастей тоже зависит от грунта, с которым предстоит работать. Широкими считаются лопасти, которые больше диаметра трубы в полтора раза или больше, обычно это от 20 до 35 см. Это позволяет им быть стабильными на слабых грунтах.
Узколопастные нужны для плотных и мерзлых грунтов, так как их проще ввинчивать.
Толщина металла для лопастей обычно от 9,5 до 12,5 мм.
Монтаж фундамента на винтовых бетонных сваях
Процесс монтажа свайного фундамента на винтовых бетонных опорах включает в себя проведение инженерно-геологического изыскания, составление проекта, расчет необходимого количества материалов, монтаж свайного поля согласно проектной документации.
Проведение инженерно-геологические изыскания
Инженерно-геологическое изыскание включает в себя следующие мероприятия:
- Бурение скважин с отбором почвенных проб и описанием проходимых грунтов.
- Проведение лабораторных исследования физико-механических свойств грунтов, подземных вод.
- Статическое и динамическое зондирование грунтов.
- Испытания грунтов динамическими и статическими нагрузками.
- Монтаж в грунтах эталонных либо же натурных опор.
- Исследовательские работы по определению влияния монтажа свайного фундамента на окружающую среду и на находящиеся вблизи будущего здания сооружения и конструкции.
Составление проекта
На основе произведенных инженерно-геологических изысканий специализированной организацией производится составление проекта содержащего следующую информацию:
- план фундамента (свайное поле);
- спецификация элементов фундамента (свай) с указанием их марок и количества;
- привязка фундамента к местности;
- глубина вкручивания свай;
- вид используемого для обвязки свай ростверка.
Проект также содержит подписи исполнителя (инженера проектной организации) и заказчика.

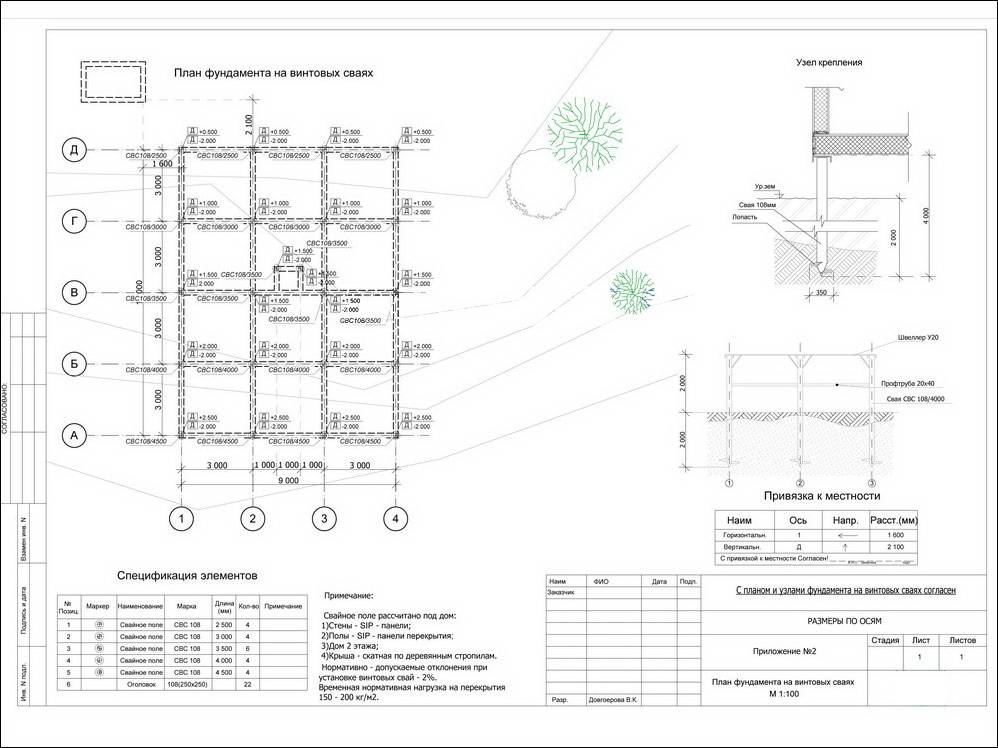

Рисунок 3. Проект свайного фундамента на бетонных винтовых опорах
Монтаж свайного поля
Процесс монтажа винтовых опор из бетона включает в себя следующие операции:
- Бурение лидерного (направляющего) отверстия на глубину равную половине длины опоры – для данной операции используют ручной мотобур со шнеком необходимого диаметра.
- Вкручивание винтовой опоры вручную специальным ключом или с помощью гидравлического сваекрута.
- Засыпка лидерного отверстия грунтом – заполнять полость вокруг сваи можно как извлеченной при бурении лидерки почвой, так и непучинистым грунтом (речным песком или рыхлой супесью).
- Обрезка свай по одному уровню при помощи мощного бензореза с алмазным диском по бетону.
При монтаже фундамента из данного вида опор может возникнуть вопрос: нужно ли заливать во вкрученные винтовые сваи бетон? Ответ на него однозначен – заливка внутрь винтовых свай бетона нецелесообразна по нескольким причинам.
Во-первых, залитый в сваю бетон не существенно увеличивает ее прочность и жесткость. Во-вторых, все металлические элементы опоры надежно защищены бетонной толщей от воздействия влаги и в дополнительной защите как в случае со стальными аналогами они не нуждаются. И наконец подобная заливка хоть незначительно, но все же увеличивает вес и без того тяжелых в переноске и транспортировке опор.
Более наглядно увидеть, как происходит описанный выше процесс можно в следующем видео:
Винтовые сваи – плюсы и минусы
Преимущества винтовых свай:
- относительно низкая цена винтовых свай;
- возможность вести работы в непосредственной близости к другим строениям, коммуникациям или насаждениям;
- возможность выполнить монтаж сваи своими руками;
- значительная скорость установки;
- отсутствие земляных работ;
- отсутствие вибрации и шума при закручивании сваи;
- возможность монтажа на участках с неровным рельефом местности;
- допускается повторное использование.
Отметим, что перечисленные достоинства характерны для свай, изготовленных промышленным способом.
Недостатки винтовых свай:
- невозможность применения на скальных грунтах, ввиду риска деформации лопастей или ствола;
- запрет на применение в сейсмоактивных районах;
- нецелесообразность использования в химически активных грунтах. Требуется значительная обработка металла для повышения его эксплуатационных характеристик;
- нецелесообразность использования на грунтах со слабой боковой поддержкой.
Быстрый монтаж винтовых свай – одно из несомненных достоинств этого вида свай для фундамента. При этом у заказчика есть возможность выбрать одну из трех технологий монтажа. В частности:
механический способ. Предполагает использование вспомогательных механизмов (лебедки и т.п.);
ручной способ. Для монтажа потребуется несколько человек и рычаг. Однако, чем толще ствол и больше диаметр лопастей сваи, тем сложнее будет осуществить ее завинчивание в грунт. Поэтому применение способа оправдано только для небольших свай;
гидравлический способ. Отметим, что использование специальной техники позволяет завинтить сваю в грунт под заданным углом (до 40°).
От чего зависит цена фундамента под строительство дома
Основание принимает на себя большой вес построенного дома и распределяет его равномерно на поверхности грунта. Чем будет хуже несущая способность грунта, и чем тяжелее дом, тем надёжнее и прочнее должен быть фундамент, следовательно, цена на его обустройство будет выше.
Для легких домов подходят основания свайного и столбчатого типа, а вот для построек имеющих большой вес, потребуется создавать более массивную фундамент, здесь выбор отдаётся в пользу плитного типа или ленточного. Стоимость любого фундамента также зависит от его глубины, которую делают с учётом промерзания грунта.
Если цоколь в высоту будет больше двадцати сантиметров, то это существенно повышает затраты материалов на создание основания. В средней полосе нашей страны цоколь делают в высоту от 45 см до 50 см. К тому же, если грунт на участке строительства будет проблемным, то потребуется прибегать к дополнительным работам: обустройство дренажной системы, по которой будут отводиться грунтовые воды и качественное уплотнение почвы.
Перед началом строительства рекомендуется выполнить георазведку, что тоже увеличивает затраты.
Несущая способность свай
Планируя строительство свайного фундамента, в первую очередь следует позаботиться об обеспечении должного уровня несущей способности. При этом устанавливать избыточное количество свай экономически нецелесообразно. Поэтому проектирование свайного фундамента обычно поручают специализированной компании. Однако общие знания все же необходимы. В частности:
оценка геологических особенностей местности. Результат определит тип сваи, ее длину, диаметр, толщину и тип арматуры, число продольных стержней, толщину поперечной проволоки, расстояние между забивными сваями;
расчет на трещиностойкость (коэффициент динамичности равен 1,25);
способ установки. Сваи могут быть установлены тремя способами: одиночными опорами, рядным порядком, свайным полем;
расчет на прочность сваи (коэффициент динамичности равен 1,5);
обоснование о необходимости заполнения полых свай;
место расположения близлежащего строения (минимальное расстояние – 15 м.п.)
Как рассчитать количество свай на фундамент
Чтобы примерно определить, сколько свай необходимо для фундамента дома нужно:
рассчитать статическую нагрузку, т.е. определить вес будущего строения. Для этого нужно сложить вес: – материалов, из которого будет построен дом (несущие стены и перегородки);– перекрытий;
– стропильной системы и кровельного материала;
– остекления и дверей;
– отделочных материалов (наружная и внутренняя отделка);
– ориентировочный вес мебели, бытовых, отопительных и сантехнических приборов.
оценить несущую способность одной сваи (узнать можно у производителя, у которого предполагается купить сваи);
рассчитать динамическую нагрузку. Учитывает количество проживающих в доме;
добавить 10-15% на компенсацию погрешности расчета и возможное увеличение массы строения;
разделить вес строения на несущую способность сваи. Таким образом, будет рассчитано число свай. Зная их число, можно определить общую стоимость реализации проекта.
Шага установки забивных железобетонных свай
Что касается расстояния между сваями (шаг установки), то расчет ведётся исходя из их числа и периметра строения. При этом сваи обязательно устанавливаются по углам, в месте пересечения стен, под колоннами, под тяжелыми объектами.
Примечание. Ориентировочные данные для устройства фундамента двухэтажного каркасного дома на суглинистой почве, которая преобладает в РФ: диаметр свай 150 мм, длина 3 м.
Особенности свайного фундамента
Этот вариант фундамента может быть построен, если планируемый вес здания не превышает 150 тонн. Его также выбирают, если грунт на участке сложный, например, сыпучий. На переувлажненных грунтах также может использоваться эта технология строительства, более того, это практически единственный приемлемый способ строительства. Столбчатый фундамент делают так:
- пробуривается скважина, причем глубина бурения должна превышать глубину замерзания почвы;
- в подготовленные ямы устанавливаются опалубочные формы, которые могут быть многоразовыми и стационарными;
- производится заливка раствора.
Преимущества этого варианта:
сокращение объема земельных работ, это особенно важно, если на участке плотный грунт, когда копка земли представляет собой сложную задачу;
сокращение расхода материалов;
возможность осуществления строительства на легких грунтах. Глубокие сваи позволяют перенести давление, оказываемое постройкой, на слои, залегающие ниже, которые отличаются большей плотностью.

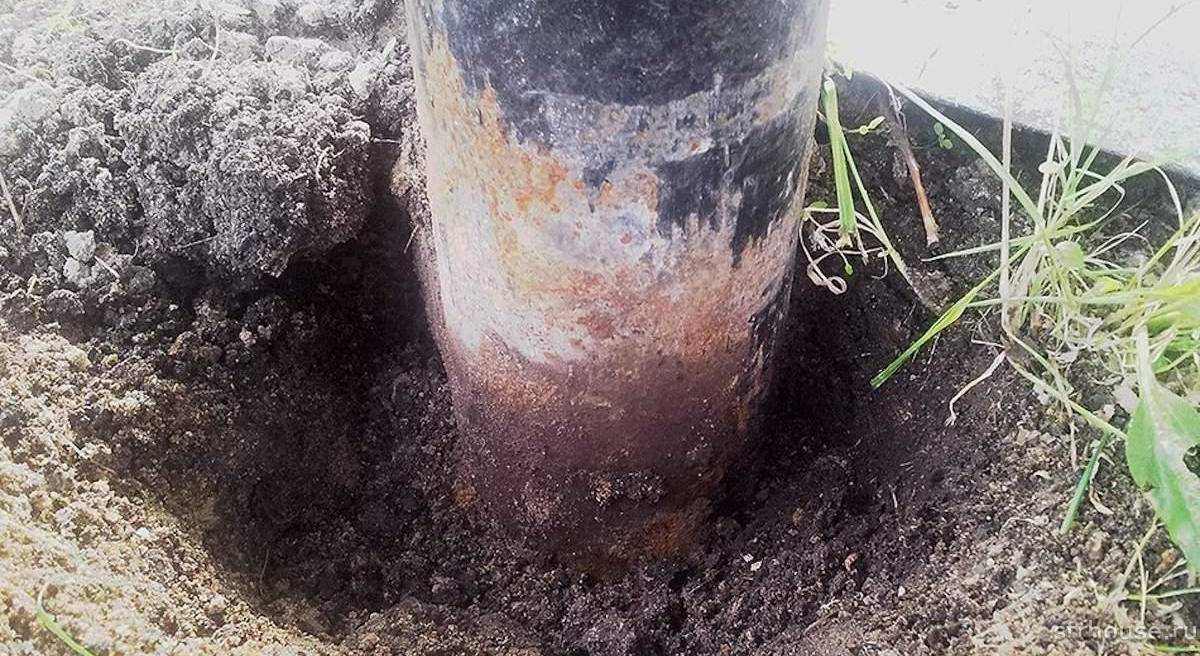

Гидроизоляция свайного фундамента
Чтобы свайный фундамент прослужил долго, надо позаботиться о целостности свай. Большую роль в этом играет гидроизоляция. При использовании буронабивных свай, перед заливкой бетона в шурф опускают чехол из рубероида, свернув его трубкой. В эту опалубку и заливают строительную смесь. Рубероид сохраняет состав бетона в течение всего времени схватывания, не давая цементному молоку просочиться в землю. В результате свая без помех набирает проектную прочность.
При использовании винтовых свай или обычных металлических труб, в качестве гидроизоляции применяют обмазочные составы, как правило, на битумной основе.
Свайный фундамент экономичен и позволяет построить дом на слабом грунте – это его неоспоримый плюс. А связав сваи ростверком, можно рассчитывать, что обвязка обеспечит стабильность и долговечность всей конструкции на многие десятки лет. Значительными же минусами таких фундаментов является меньшая долговечность и невозможность устройства подвальных помещений в доме. Если вы готовы мириться с такими недостатками, то свайный фундамент будет приемлемым вариантом.
Самостоятельное изготовление
Схема строповки сваи
Для легких грунтов, сваи до 4-6 м длиной не сложно изготовить и самостоятельно, без сложных подсчетов их параметров. Для забора или небольшого строения такого изделия будет достаточно.
Для примера, возьмем сваю с однооборотным винтом, целиком приваренным к трубе. Ствол можно изготовить из любого доступного материала от 80 мм диаметром. Для изготовления винта используют сталь толщиной не менее 4 мм.
Линия его реза должна равномерно проходить от наружного к внутреннему диаметру. В этом случае, получается выпуклая режущая кромка, которая будет легче погружаться в почву. Затачивать режущую кромку лучше на обычный клин.
При растягивании винта, его внутренний диаметр станет меньше.
Для сборки сваи необходимо 2 человека, работы выполняют в таком порядке:
- Для винта подготавливают выкройку, и вырезают заготовки.
- Их свободно надевают на стержень сваи.
- Болгаркой на подготовленной стальной трубе с учетом ее диаметра прорезают 3-6 фестонов.
- Сводят их ударами в конус и сваривают вместе.
- К получившемуся таким образом наконечнику, подбивают заготовку будущего винта и крепят сварочным аппаратом с помощью прихваток внутреннюю часть режущей кромки.
- Вытягивают винт с помощью прута или монтировки в спираль, при этом, шаг винта немного изменится, но это не критично.
- Прихватывают в таком положении внутренний край.
- Окончательно проваривают все места соединений.
Количество материала и монтаж
Варианты установки свай винтового фундамента
Диаметр, толщина трубы и количество опор для здания, определяют, учитывая характеристики грунта, массу конструкции при допустимой нагрузке на сваи.
Для каждого здания эти параметры индивидуальны, готовых рецептов не существует. Необходимо добавить, что проектируются фундаменты на винтовых сваях как отдельные опоры, ленты или как несколько ввинченные вместе изделия, к примеру, для установки колонн — здесь вкручиваются сваи из одной точки, только под разным углом и в разном направлении, для тяжелых зданий создаются особые свайные поля.
Установка таких изделий может быть ручной и механической. Вручную устанавливают сваи, если въезд на участок невозможен или при небольшом количестве свай. Если размер лопасти сваи более 250 мм, то предварительно нужно вырыть небольшой приямок до 0.5 м, что упростит закручивание опор.
Устанавливают сваи с помощью простейших инструментов: металлический рычаг большой длины или лом, на который насаживают длинные трубы. Во время ввинчивания опор необходимо проверять их вертикальность.
При установке свай с помощью бурильных агрегатов, можно использовать изделия, длина которых зависит только от размера стрелы установки. При этом, есть только одна сложность — достать до верхнего конца длинной сваи, и закрепить ее на наконечнике стрелы.
Скорость устройства поля из свай с помощью механизмов конечно выше чем при ручной работе, но затраты на аренду техники нередко станут причиной отказа от ее использования при постройке частных домов.
Подрезка свай
Твердый слой почвы, в котором должны держаться лопасти опор, никогда не находится на одном уровне. Естественно, и сваи, вкрученные до него, также на одном уровне располагаться не могут. По этой причине, хвостовики качественно установленных свай будут находиться на разном уровне и их необходимо подрезать на одной высоте.
Для подрезки концов опор есть еще одна — отверстие хвостовика имеет диаметр 35-50 мм. Это ослабляет всю конструкцию, и при вкручивании, его края слегка деформируются (а сам хвостовик скручивается).
Если представители организации, делающей вам свайный фундамент, не желают подрезать хвостовики, сразу отказывайтесь от их работы.
Трубы свай необходимо заполнить бетоном для того, чтобы защитить ее внутреннюю часть от воздуха и воды, и как результат, снизить возможность появления коррозии. Для этого, применяют пескобетон М300 в виде жидкой кашицы.

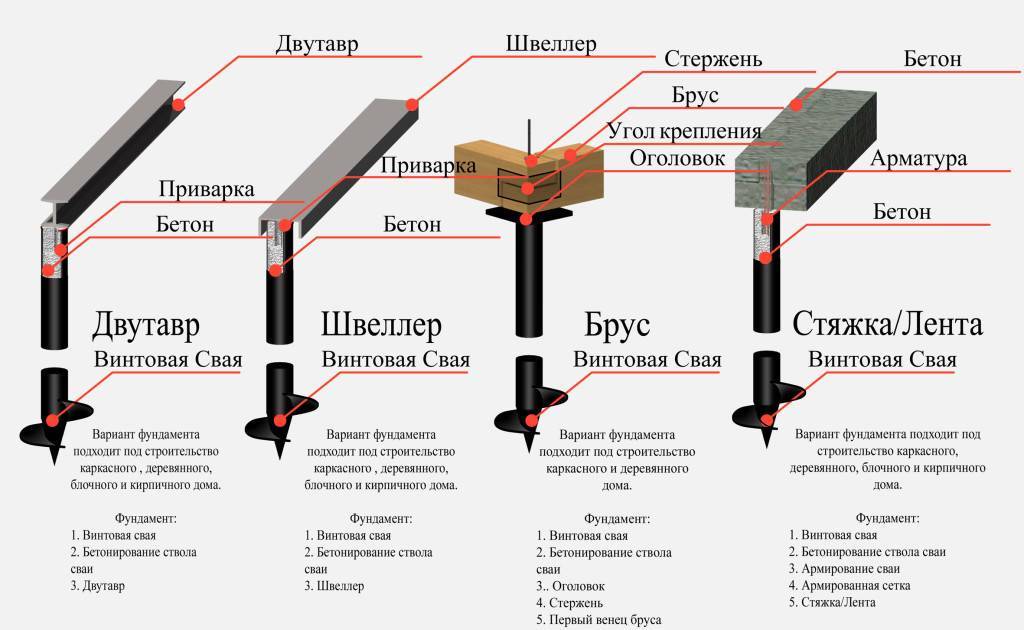

Создание ростверка
Ростверк на винтовых сваях” width=”300″ height=”200″ />Это элемент конструкции дома, необходимый для распределения нагрузки от массы дома на сваи.
Чаще всего, используют висячие ростверки, которые бывают:
- Бетонные.
- Металлические.
- Деревянные.
Ростверк из бетона хорошо подходит при постройке зданий из дерева с небольшой массой на неровном участке или при постройке домов из блоков или кирпича.
При создании ростверка из металла, вершины свай связывают вместе двутавровой балкой или швеллером. Чем больше промежутки между сваями, тем шире используют балки. Все части соединяют болтами или сваривают.
Область применения разных марок бетонов
Устройство бетонных ленточных фундаментов используется для любых технологий строительства. На ленты МЗЛФ опираются щитовые, фахверковые, панельные, каркасные, рубленые коттеджи. На лентах глубокого заложения стоят бетонные, кирпичные бунгало, шале, таунхаусы.
Нормативы СНиП регламентируют применение марок бетона для ленточных оснований в зависимости от технологии строительства коробки жилища:
- М150 – бетонирование террас, веранд, ж/б подушек под основной фундамент;
- М200 – террасные стены, основания в малоэтажном строительстве, внутренние, наружные лестницы, отмостка зданий;
- М300 – фундаменты двухэтажных, мансардных коттеджей, перекрытия, монолитные перегородки, стены, лестницы;
- М350 – ленточные основания для сложных эксплуатационных условий (рельеф с уклонами, высокий уровень УГВ, слабый грунт);
- М400 – фундаменты в сейсмоопасных регионах, прибрежной полосе, болотистой местности.
Практика показывает достаточную прочность бетонов марки М150 для легких стен одноэтажных коттеджей без мансарды из газобетона, панелей СИП либо возведенных по технологии фахверка, каркасного строительства. В 90% коттеджей использован бетон М200, изготовленный вручную либо заказанный у производителей.
Качество армирования ленты не менее важно, чем выбор марки бетона. В продольных поясах рекомендуется использование рифленой арматуры 12 мм, горизонтальные перемычки, вертикальные стойки могут выполняться из прутков меньшего сечения или из гладкой арматуры
При наращивании прутков рекомендуемый нахлест составляет 15 диаметров, запрещено наращивать армопояса на углах (ближе 0,5 м).
Бетон М400 – М250 может заливаться в ленточную опалубку в несколько приемов лишь по специальным технологиям:
- вертикальные отсечки;
- компенсационные швы под углом 45°;
- прочие методы.
Сроки набора прочности должны соблюдаться для фундаментов неукоснительно. Запрещена заливка в опалубку без подогрева (за исключением пенополистирольных несъемных блоков) при отрицательных температурах. В жаркую погоду необходима защита верхнего слоя от чрезмерного испарения (пленка, мешковина или опилки), обязательным условием является периодической увлажнение поверхности.
Самостоятельный расчет марки бетона
Прочность товарного бетона, изготавливаемого самостоятельно, зависит от таких характеристик как:
- марка цемента;
- пропорции наполнителя/связующего (щебень, песок/портландцемент, соответственно).
Например, качественный ленточный фундамент марки бетона М200 получается при соотношении 4,8/2,8/1 (щебень/песок, цемент, соответственно). Для прочих марок нормативы СНиП рекомендуют пропорции щебня/песка:
- М500 – 2,5/1,1;
- М400 – 2,7/1,2;
- М300 – 3,7/1,9;
- М250 – 3,9/2,1;
- М150 – 5,7/3,5.
В каждом случае соотношение цемента для этих смесей равно единице, все они приведены для наиболее доступного в розничной сети портландцемента М400. Из приведенных данных видна зависимость увеличения бюджета строительства с возрастанием марки бетона.
Нюансы выбора бетонов для ленточных фундаментов по прочности
Марка бетона для ленточных фундаментов выбирается с учетом указанных эксплуатационных условий. Однако, в сложных случаях необходима дополнительная защита оснований от сил пучения, агрессивных сред. Основными технологиями для обеспечения мер по увеличению ресурса фундамента являются:
- Утепление наружных стен – лента оклеивается пенополистиролом от уровня земли до подошвы, этим же материалом выстилается дно траншеи (0,7 – 0,5 м по периметру), теплоизолятор позволяет сохранить геотермальное тепло недр, предотвращая промерзание, снижая силы пучения.
- Гидроизоляция – напылением ППУ, оклеиванием рулонными материалами, обмазкой либо пропиткой специальными составами, позволяет избежать трещинообразования в процессе эксплуатации.
- Дренаж – по периметру здания укладываются перфорированные гофротрубы, собирающие излишнюю влагу из почвы, они имеют общий уклон к подземному резервуару, из которого стоки периодически откачиваются либо используются для нужд владельца участка.
- Отмостка – предупреждает проникновение талых, паводковых, дождевых вод в материал основания.
- Водосток – необходим для сбора дождевой воды с кровли, отвода в специально предусмотренные резервуары ливневки.
Виды железобетонных свай
Жб сваи позволяют при создании фундамента выходить на прочные грунты. Что является ключевым параметром для прочности всей конструкции. При правильном выполнении работ, итоговый результат отличается долговечностью и высокой грузоподъемностью. Современное производство обеспечивает строительство различными типами конструкций. Сейчас на рынке представлено несколько видов железобетонных свай.
Типы железобетонных свай
Самым распространенным типом свай сейчас является конструкция цельного квадратного сечения. Ему присваивается маркировка «С». Внутри сваи имеют ненапрягаемый арматурный каркас. Это дополнительное усиление выполняется из специально подготовленной горячекатаной рифленой арматуры А1 или А2. Рекомендуемый диаметр составляет 12 мм. Также может различаться количество прутьев арматуры в зависимости от сечения. Их может быть от 4 до 8 стержней в теле сваи.
Данная конструкция — оптимальный вариант для большинства проектов строительства свайного фундамента. Верхняя часть сваи имеет 4-5 слоев армирующей сетки, которая обеспечивает достаточную прочность для выдерживания нагрузки в процессе забивания. Книзу каркас арматур сужается.
Кроме данного вида свай также выпускаются прочие разновидности.
Сваи, имеющие квадратное сечение с напрягаемой арматурой. Данная конструкция отличается армирование с помощью отдельного каркаса острия опоры. Маркировка «СН».
Цельные сваи квадратного сечения с круглой полостью. В этой разновидности толщина стенок полости составляет 4,-4,5 см. В зависимости от марки бетона толщина стенок может быть увеличена до 6-6,5 см.
Разновидности свай
Прямоугольное сечение свай используется в сваях, которые обладают большей несущей способностью, которая формируется за счет увеличенной площади соприкосновения с поверхностью.
Также выпускаются полые сваи, имеющие круглое сечение. Диаметр составляет до 800 мм. Также отдельные сваи с оболочкой, которые имеют диаметр более 800 мм. Благодаря круглой форме сваи обладают большей устойчивостью к различным видам нагрузок. Забивка свай осуществляется по стандартной технологии.
Железобетонные забивные сваи обладают высокой прочностью, именно поэтому они наиболее популярны и распространены.
Виды опор
Рассмотрим, какие виды винтовых опор используются в современном строительстве:
По области применения
Использование этого типа фундамента ведется гораздо шире, чем это может показаться на первый взгляд.
Винтовые сваи успешно применяются в следующих областях:
- Капитальное строительство.
- Индивидуальное жилое строительство.
- Мосты, причалы, прочие гидротехнические сооружения.
- Несущие опоры ЛЭП, мачты и т.п.
- Ангары.
- Теплицы.
- Заборы или ограждения и т.д.
Рост популярности этого типа основания значительно расширил область применения, и этот процесс еще не закончен.
Размеры
Используются стальные трубы разных диаметров. Наиболее распространены трубы 108 мм, этот размер обеспечивает достаточно высокую несущую способность при хорошем вхождении в грунт.
Общий диапазон диаметров труб находится в пределах 57-219 мм, но в некоторых случаях используются и более толстые опоры.
В частном домостроении трубы более 159 мм не используются из-за сложности погружения.
Длина труб также имеет много вариантов. Существуют типоразмеры от 1650 до 9000 мм, используемые в соответствующих условиях.
Чем меньше прочность и плотность грунта, тем длиннее должен быть ствол.
Количество лопастей
Существуют одно- и многолопастные конструкции. Однолопастные используются на относительно надежных грунтах.
Превышение нагрузки или реверс сваи при установке приводят к потере сцепления с грунтом.
Для ответственных построек на слабонесущих грунтах используют многолопастные сваи, которые демонстрируют большую устойчивость к возможным нагрузкам.
Кроме того, увеличение количества лопастей позволяет уменьшить диаметр ствола, что облегчает погружение.
При этом, толщина стенок должна обеспечивать необходимую жесткость.
Наконечники
Наконечник принимает на себя нагрузку при погружении, что выдвигает довольно жесткие требования к его конструкции.
Существуют:
- Сварные наконечники. Изготавливаются путем заужения диаметра трубы путем удаления клиновидных участков и соединения полученных фрагментов в конус. Швы свариваются и образуется заостренный конец. Применяются для относительно слабых, мягких грунтов.
- Литые наконечники. Изготавливаются (отливаются) отдельно и прикрепляются к трубе. Обладают большой толщиной, способны разрушать встречающиеся препятствия. Используются на плотных и сложных грунтах.
Материал изготовления
Используются разные марки стали — от обычной Ст 3, до более прочной Ст 20.
Для применения в сильноагрессивных грунтах с большими нагрузками и возможностью электростатической коррозии используются прочные марки стали 30 ХМА и 09Г2С.
Тип защитного покрытия
Наиболее эффективным покрытием считается нанесение слоя цинка. При этом, сам материал должен быть достаточно устойчивым к возникновению коррозии.
Полимерные материалы, нанесенные на сваи, стираются при погружении и свою задачу выполнить не могут.
Они необходимы только для защиты наружной части опор и требуют периодического обновления.
Многие инженеры предлагают свои варианты защиты, от мастик до нанесения слоя резины, но большого распространения эти методы пока не получили.
Заключение
Составляя проект, выбирают параметры фундамента и придерживаются установленных значений. Только так можно добиться оптимального соотношения между качеством полученного результата и финансовыми затратами на строительство основания.
При этом расчет фундамента у неопытного застройщика может вызвать затруднения, что приведет к ошибкам и нарушениям технологии. Поэтому, собственнику, который не имеет опыта и квалификации в данной сфере, стоит доверить проектные расчеты профессионалам. Любые отклонения в процессе строительства должны быть согласованы с инженерами, которые проводили расчеты.
