Технология сооружения
Дабы сооружение было прочным и качественным, прежде чем начать строительство, необходимо тщательно подготовится. Для начала стоит ознакомиться с перечнем требований, которые предъявляет санэпидемстанция к таким установкам:
- установка должна находиться не ближе 6 метров к дому;
- обязательно устанавливать резиновые резервуары;
- труба, по которой текут отходы, должна находиться ниже уровня промерзания земли;
- труба должна иметь уклон на каждые 2 см каждого метра трубы.
Далее понадобится произвести расчеты по выяснению необходимого объема резервуара. Чтобы это сделать, нужны такие данные:
- общее количество органических отходов и стоков за 1 сутки;
- объем установки должен быть минимум в 3 раза, чем общее количество поступаемых сточных вод;
- если расход воды в сутки не больше 1 кубометра, то достаточно однокамерной установки.
Для монтажа септика необходим определенный перечень материалов и инструментов:
- цементный раствор для бетонирования;
- трубы для канализации;
- битум;
- тройник;
- вентиляционные трубы;
- щебень;
- шифер;
- ножовка для обрезки труб;
- лопата;
- мастерок;
- лестница;
- емкость для замешивания раствора.
Вставка в септик трубы из дома.
Чтобы пользоваться бетонным септиком, важно следовать технологии сооружения. Сначала необходимо вырыть котлован
Для монтажа сооружения необходимо обустроить специальную яму. Размеры котлована должны отвечать необходимым данным. В такой ситуации копают одну яму. После ее делят надвое. Каждая из частей будет определенной составляющей в очистке органических отходов
Как раз на этом процессе стоит взять во внимание уровень промерзания земли. Чтобы исключить осыпание грунта, нужно воспользоваться полиэтиленовой пленкой
Помимо ямы, необходимо вырыть и определенного размера траншеи для укладки труб. Сточные трубы обязательно располагают под углом.
Следующим шагом станет укрепление стен ямы. Чтобы сэкономить ресурсы, можно сделать это при помощи скользящей опалубки. Ее выполняют для половины ямы, а далее, после заливки и засыхания, транспортируют в другой отсек котлована. Щиты из дерева, монтируют и скрепляют друг с другом при помощи бруса. Их закрепляют в земле примерно на 5-10 сантиметров. Делают пробоины для монтирования труб, которые прокладывают от жилья. Установка происходит на протяженности около 35 сантиметров. Прежде чем приступить к заливке ямы раствором, опалубку необходимо укрепить арматурными прутьями. Это необходимо чтобы будущая установка была более прочной. Металлические пруты для арматуры можно заменить на трубы из разного материала либо деревянный брус.
Далее необходимо произвести заливку бетонным раствором. Заливку можно начинать после того, как яма была укреплена арматурой. Чтобы начать замешивать раствор, необходимы такие компоненты – пластификатор, цемент, вода, песок. Дабы бетонная смесь засохла и отвердела, стоит подождать несколько недель. В случае возникновения на поверхности трещин, можно замазать их бетонной смесью.
Теперь можно приступить к установке перегородки. Данную перегородку выполняют из имеющегося строительного материала – бетонные блоки, камень, кирпич. Между отсеками устанавливается труба. С ее помощью будет происходить перелив отходов их одного отсека в другой. Первый отсек занимается осаждением твердых компонентов сточных вод. Во втором отсеке происходит фильтрация органических отходов и их вывод в почву. Дабы сливная яма работала более качественно, то в переливе желательно установить тройник.
Металлические уголки придадут конструкции прочность.
Нельзя забывать о перекрытии установки. Дабы обеспечить прочную опору для перекрытия, необходимо смонтировать внутри металлические швеллеры. Поверх них располагается деревянный щит. У щита должны быть небольшие бортики, они намечают предел просвета люка над перекрытием. Сверху щита располагают шифер. Лишь после этого устанавливают трубы для вентиляции. Как итоговые работы выполняют заливку выгребной ямы бетоном. Качество выполненного септика можно узнать через пару недель.
Правила обслуживания бетонного септика
Для того чтобы сточная система максимально долго и правильно функционировала, важно регулярно выполнять правильное обслуживание. Существует несколько мероприятий, которые обеспечивают сточной системе нормальное функционирование
Во-первых, нужно контролировать количество осадка в резервуаре, для этого можно использовать длинную деревянную палку. Проделывать эту процедуру нужно регулярно, так как если уровень осадка будет увеличиваться, нужно будет осуществлять откачку.
Откачка осадка также является обязательным мероприятием в процессе обслуживания сточной системы. Откачка осадка осуществляется при помощи специализированных служб и специальной техники, а именно ассенизаторской машины. Чистоту воды в фильтрационном колодце также нужно проверять регулярно, так как от этого зависит корректность функционирования всей системы. Если вода в фильтрационном колодце сильно грязная, значит, на каком-то этапе система дала сбой.
Откачка септика из бетонных колец
Еще одним обязательным мероприятием для обслуживания сточной системы является прочистка почвенного фильтра, но она проводится не так часто. Достаточно один раз в пять лет выполнять эту процедуру для того, чтобы обеспечить нормальную работу всей системе. Ну и конечно же, не стоит забывать о том, что ежегодно нужно проверять состояние компрессора в аэротанке. Для того чтобы точно быть уверенным в исправности сточной системы, рекомендуется хотя бы изредка полностью опустошать резервуары и проверять целостность железобетонного колодца.
Подготовительные работы
Начало стройки – котлован
Как и строительство большинства подземных объектов, возведение септика начинается с копки большой ямы – котлована. Его объем рассчитывается по разным методикам. Учитывая то, что максимальный среднесуточный расход воды для средней семьи составляет около 1,5 куб. м, объем будущей очистной системы должен равняться примерно восьми кубометрам. Можно, конечно, взять и больший объем, но при правильной организации системы водоочистки этого вполне достаточно.
Итак, нужно рыть яму в форме параллелепипеда с длиной грани 2м. Работа непростая, особенно если грунт тяжелый, однако именно поэтому данный вариант наиболее экономный. На данном этапе нам понадобиться всего лишь лопата.

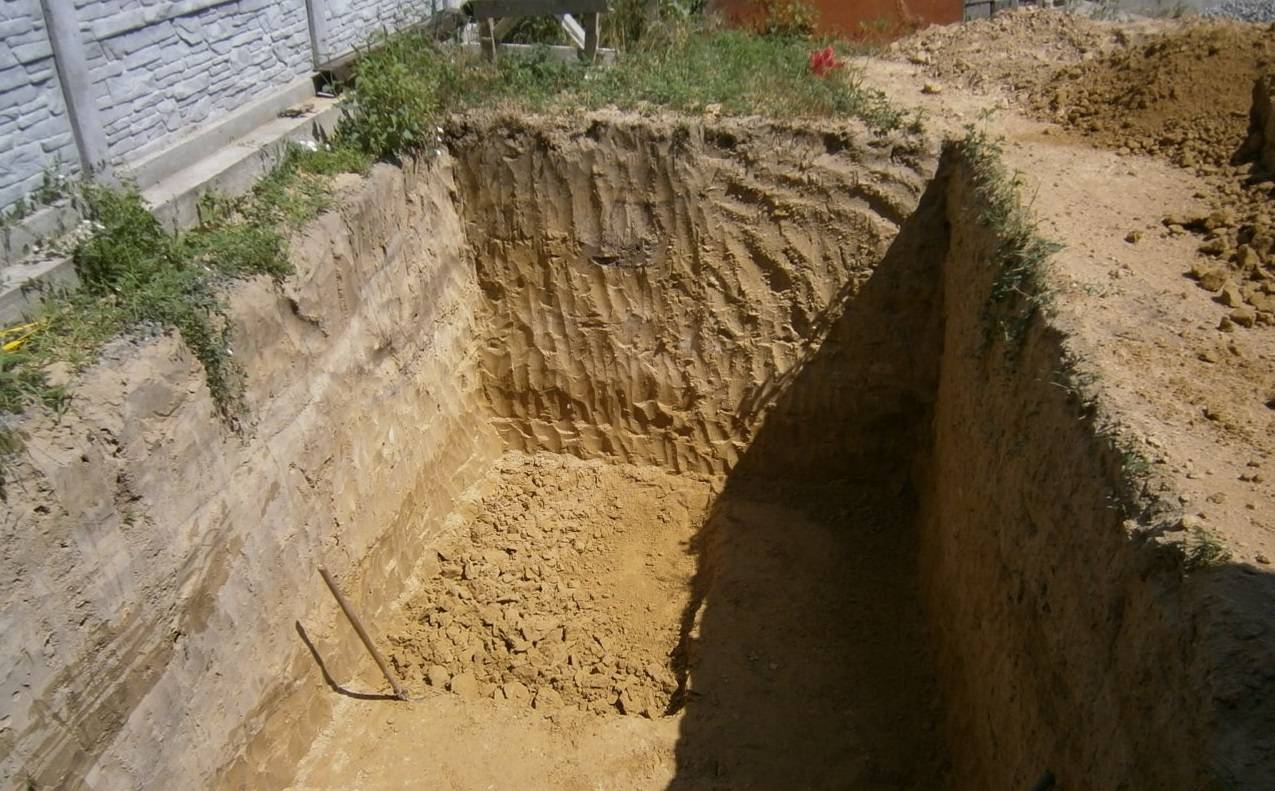

Готовый котлован
В среднем данный процесс занимает день, реже два. Здесь спешить абсолютно ни к чему, главное – чтобы стенки и дно полученной ямы были достаточно ровными: тщательность работы обеспечит ровность слоя раствора, то есть сэкономит средства, и создаст равномерную прочность.
Совет от профессионала: В суровых северных условиях, и иногда и при достаточно умеренном климате Средней Полосы, грунт зимой промерзает на определенную глубину, поэтому трубы рекомендуется прокладывать ниже ее отметки либо применять теплоизоляцию. Это необходимо спланировать еще на этапе подготовки.
Монолитный септик функционирует точно так же, как и аналогичное устройство, состоящее из двух бетонных колодцев. Котлован роется один, но он разделяется на две части, каждая из которых является ступенью очистки. Поэтому, несмотря на экономичность варианта, такая санитарная система обеспечивает требования экологических норм.
Технология возведения опалубки
Для того чтобы, возводя бетонный септик для дачи, не тратиться на большое количество опалубочного материала, лучше всего применять скользящую опалубку. В этом случае ее можно изготовить для половины котлована, а затем переместить на оставшуюся часть после отвердения первого участка, к тому же при такой методике работы раствор в межопалубочном пространстве разместится равномернее за счет более удобных условий для его трамбовки.
Установленная арматура
В качестве материала для щитов проще всего использовать ориентировано-стружечную плиту (ДСП), она влагостойкая и к тому же недорогая. Еще потребуются:
- куски пластиковой трубы, они будут в избытке, так как сами трубы придется приобрести еще раньше для организации сточного вывода из дома;
- куски деревянного бруса для придания щитам жесткости;
- арматурные прутья.
Совет от профессионала: При отсутствии арматурных прутьев, их можно заменить любыми длинными цилиндрическими металлическими предметами, например старыми трубами ½ дюйма или чем-то еще, завалявшемся на дачном чердаке. Приемлемы любые прутья или уголки, лишь бы они обладали какой-то прочностью на изгиб.
Если вы решили делать герметичный септик, на данном этапе необходимо залить бетоном дно и оставить в состоянии покоя на два дня.
Бетонирование дна
Процесс сооружения опалубки в котловане
- Внутри ямы устанавливаются щиты опалубки и закрепляются друг с другом методом расклинивания при помощи деревянного бруса.
Щиты опалубки расклиниваются при помощи деревянного бруса
- Готовятся водоотводящие отверстия, для чего с периодичностью в 30 см в опалубке вырезаются круглые отверстия с диаметром равным обрезкам труб, заготовленных для этой цели. Они вбиваются в грунт на глубину 5 см, чтоб их не вывернуло из опалубки бетоном.
- В котлован через опалубку продеваются канализационные трубы, идущие от дома.

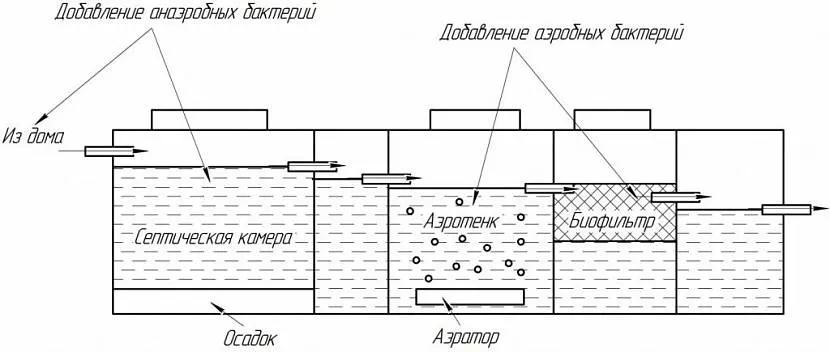

Типичное устройство монолитного септика
Стандартные бетонные септики для дачи и дома имеют от одной до трех смежных камер. Между ними происходит перемещение стоков через переливные трубы, вмонтированные в перегородки.
За счет многодневного отстаивания, отделения нерастворимого осадка от воды и деятельности микроорганизмов, происходит естественное очищение сточных вод. Все камеры септической системы используются только для отстаивания.
Нельзя делать смежным фильтрующий колодец. Со временем это приведет к деформации всего септика, поэтому отдельно нужно установить фильтрующую систему. Ее нужно выбирать исходя из площади и желаемого качества очистки.
Галерея изображений
Фото из
Однокамерная накопительная конструкция
Двухкамерная септическая система
Трехкаменный бетонный септик
Бетонные модули заводского производства
Это может быть отдельно стоящий колодец, фильтрующая траншея или поле фильтрации. Систему очищения можно монтировать после установки монолитной септической системы, но в этом случае траншеи придется рыть в ручную. Использование техники будет невозможно, та как она может повредить трубы и перекрытия.
Устройство бетонного септика
Данное сооружение возводят из бетонных колец. Монтаж такого отстойника лучше доверить специалистам. Несоблюдение технологии может привести к последствиям. Яму лучше разделить на несколько отсеков, которые будут соединены трубами.
Виды септиков:
- Однокамерный
- Двухкамерный
- Трёхкамерный
Первый вид представляет собой обычную яму, в котором стоки попросту собираются. Откачка отходов осуществляется примерно раз в 6 месяцев. Правильная эксплуатация позволит пользоваться септиков на протяжении многих годов.
Двух- и трехкамерные системы имеют фильтрующий колодец с монолитным дном. Вывод вод происходит через дренажную трубу. В таких септиках вода очищается лучше, так как колодец не загрязняется твердыми частицами.
Как устроен типовой монолитный септик
Стандартные бетонные септики для дачи и дома имеют от одной до трех смежных камер. Между ними происходит перемещение стоков через переливные трубы, вмонтированные в перегородки.
За счет многодневного отстаивания, отделения нерастворимого осадка от воды и деятельности микроорганизмов, происходит естественное очищение сточных вод. Все камеры септической системы используются только для отстаивания.
Нельзя делать смежным фильтрующий колодец. Со временем это приведет к деформации всего септика, поэтому отдельно нужно установить фильтрующую систему. Ее нужно выбирать исходя из площади и желаемого качества очистки.
Галерея изображений
Фото из
Однокамерный вариант канализационного сооружения является по сути накопителем, предназначенным для аккумуляции и последующей откачки стоков
Двухкамерный вариант кроме накопления стоков производит еще и их очистку. В ходе отстаивания сточная вода отделяется от нерастворимого осадка и перетекает в систему доочистки
Чем больше камер в септике, тем выше степень очистки и обеззараживания стоков. В переработке кроме гравитационных сил участвуют анаэробные бактерии
Очистные сооружения для устройства независимой канализации можно залить на месте или устроить из бетонных модулей заводского изготовления
Однокамерная накопительная конструкция
Двухкамерная септическая система
Трехкаменный бетонный септик
Бетонные модули заводского производства
Это может быть отдельно стоящий колодец, фильтрующая траншея или поле фильтрации. Систему очищения можно монтировать после установки монолитной септической системы, но в этом случае траншеи придется рыть в ручную. Использование техники будет невозможно, та как она может повредить трубы и перекрытия.
Как устроен типовой монолитный септик
Стандартные бетонные септики для дачи и дома имеют от одной до трех смежных камер. Между ними происходит перемещение стоков через переливные трубы, вмонтированные в перегородки.
За счет многодневного отстаивания, отделения нерастворимого осадка от воды и деятельности микроорганизмов, происходит естественное очищение сточных вод. Все камеры септической системы используются только для отстаивания.
Нельзя делать смежным фильтрующий колодец. Со временем это приведет к деформации всего септика, поэтому отдельно нужно установить фильтрующую систему. Ее нужно выбирать исходя из площади и желаемого качества очистки.
Галерея изображений
Фото из
Однокамерный вариант канализационного сооружения является по сути накопителем, предназначенным для аккумуляции и последующей откачки стоков
Двухкамерный вариант кроме накопления стоков производит еще и их очистку. В ходе отстаивания сточная вода отделяется от нерастворимого осадка и перетекает в систему доочистки
Чем больше камер в септике, тем выше степень очистки и обеззараживания стоков. В переработке кроме гравитационных сил участвуют анаэробные бактерии
Очистные сооружения для устройства независимой канализации можно залить на месте или устроить из бетонных модулей заводского изготовления
Однокамерная накопительная конструкция
Двухкамерная септическая система
Трехкаменный бетонный септик
Бетонные модули заводского производства
Это может быть отдельно стоящий колодец, фильтрующая траншея или поле фильтрации. Систему очищения можно монтировать после установки монолитной септической системы, но в этом случае траншеи придется рыть в ручную. Использование техники будет невозможно, та как она может повредить трубы и перекрытия.
Септик из бетона своими руками
Аналогично любым иным строительным работам, изготовление бетонного септика своими руками осуществляется за несколько стадий:
- проектирование;
- определение месторасположения;
- земляные работы;
- укрепление арматуры и гидроизоляция, сооружение опалубки;
- процесс заливки бетона;
- выполнение перекрытия.
Каждый этап проводят в этой последовательности, поэтому разберем их подробнее.
Проектирование
Выполняют расчет мощности системы, объем первой камеры. Решают, сколько их должно быть, определяют месторасположение очистной системы.
Земляные работы
Рисунок 4. Яма для бетонного септика
Сначала нужно вырыть котлован. Процесс удается существенно облегчить и ускорить, если организовать аренду экскаватора. Стенки ямы и ее дно выравнивают, уплотняют. При рытье котлована не забывают приготовить траншеи, в которые предстоит класть трубы.
Опалубка
Чтобы предотвратить проникновение стоков в грунт требуется застелить поверхность котлована гидроизоляционным материалом. Затем выполняют засыпку песком дна ямы. На песок монтируют арматуру из старых труб, проволоки, обрезком металла. На эту конструкцию заливают бетон, который должен целиком ее скрывать. Раствор должен содержать пластификатор (жидкое стекло), чтобы усилить водонепроницаемость бетона.
После застывания стяжки на дне начинают сооружать по периметру котлована опалубку. Для нее подойдет любой материал: фанера, доски, листы ОСБ. С целью экономии рекомендовано выполнять опалубку скользящего типа. Сначала сооружают невысокую конструкцию, которую поднимают по мере затвердевания бетона. Чтобы отлить между секциями перегородку, опалубку сооружают по двум сторонам котлована. Обе части закрепляют распорками, чтобы нивелировать высокое давление бетона на стенки.
Заливка раствора
Рисунок 5. Бетонный септик с опалубкой
Удобнее заказать на предприятии готовый раствор, чтобы ускорить выполнение работ. Но чаще его готовят самостоятельно: смешивают внутри емкости песок с цементом, а затем добавляют в раствор мелкофракционный щебень. Желательно наливать дополнительно в раствор пластификатор.
Опалубку удобнее заливать послойно, чтобы устранить образование в монолитной конструкции воздушных пустот. Толщину каждого слоя делают такой, чтобы она не превышала полуметра. Рекомендовано применять для уплотнения бетона строительный вибратор. Высота перегородки должна быть ниже уровня стен на 15 см.
Опалубку разбирают после затвердевания бетона. Выполняя процедуру, пристально осматривают внутреннюю поверхность емкости. При наличии любых выбоин их немедленно замазывают раствором. Рекомендовано покрывать внутреннюю поверхность обмазочной гидроизоляцией, чтобы максимально устранить вероятность утечки стоков через стены. Одновременно такая процедура усилит стойкость бетона в отношении агрессивной среды.
Перекрытие
Рисунок 6. Перекрытие бетонного септика
Особое значение имеет верхняя крышка конструкции. Она обязана быть прочной, чтобы выдерживать давление грунта. Изготавливают такое перекрытие по определенной методике:
- Периметр стен заполняют металлическими уголками, их сваривают вместе, чтобы получилась единая рамка. По центру, над перегородкой, рекомендовано приварить швеллер, обеспечивающий дополнительную жесткость. Каждая из камер обязана иметь рамку, которая послужит местом расположения люка, позволяющего периодически чистить емкость. Непременно в перекрытии монтируют трубы, через которые из септика будут отводиться газы.
- Над уголками настилают доски, покрывая их рубероидом. Поверх него кладут слой арматуры, затем заливают раствор. Чтобы сохранить в неприкосновенности люки, вокруг них делают опалубку из досок.
- Отверстия люков обкладывают кирпичом, чтобы предотвратить риск их деформации из-за веса грунта. Полученные короба накрывают дощатыми крышками, покрытыми рубероидом. Всю остальную поверхность перекрытия засыпают грунтом с керамзитом, чтобы существенно облегчить нагрузку.
При заливке стен обязательно выполняют в них отверстия, через которые будут введены трубы. Для этого в опалубку вмонтируют отрезки больших труб, сквозь которые получится просунуть необходимые трубопроводы. Между бетоном и трубами прокладывают изолятор из любого материала.
Как использовать очищенные стоки?
Очищенную и обеззараженную в септике воду можно использовать для организации полива растений и деревьев на приусадебном участке. Она отличается небольшим процентом загрязнения (10 -15%).
Прошедшая очистку вода вполне пригодна для использования в хозяйственно-бытовых целях. Это значительно сократит водопотребление для организации полива огорода или сада в летний период. А значит, позволит сэкономить.
Использование насосного оборудования предполагает электропотребление. Для обеспечения электропитания можно использовать солнечную батарею небольшой мощности и аккумуляторную батарею
За пару лет работы система полностью окупит себя, так как при помощи солнечной энергии, преобразованной в электричество, можно сократить расход электричества, поставляемого централизованными сетями. Солнечная батарея вполне в состоянии покрыть потребности насоса.
Галерея изображений
Фото из
Накопитель для очищенной сточной воды
Сточная канава для утилизации стоков
Утилизация сточной воды на рельеф
Полив растений несельскохозяйственного значения
Насосом можно выкачивать воду из вторичного или третичного отстойника, а также избыток иловой массы из приемной камеры. Откачанный ил можно применять в созревании компоста. Он используется в качестве самостоятельного удобрения или в смеси с другими компонентами.
В компостную яму можно высыпать остатки органики. Это могут быть опавшие листья, сорняки и навоз. После трех-четырехлетнего перегнивания, получается превосходное удобрение, повышающее плодородность грунта на приусадебном участке.
Специфика однокамерного пункта очистки
Септик, который имеет одну камеру, называют сливной ямой. Ее устройство не предполагает многоступенчатую очистку и служит преимущественно для хранения канализационных стоков с последующей откачкой.
Откачку и транспортировку отходов осуществляют при помощи специальной машины. Недостатком такой системы слива является ее быстрая наполняемость и затратное содержание.
В однокамерном септике отстоявшаяся вода вытекает в канализационную трубу и проходит доочистку в поле фильтрации или фильтрующем колодце. Осевшие на дно твердые фракции надо откачивать раз в 4-6 месяцев
Глубина на схеме этого бетонного септика составляет 2 м, он предназначен для обслуживания двух-трех человек. Из-за отсутствия очистки и слива, емкость быстро переполняется.
Альтернативой монолитному однокамерному септику является выгребная яма из бетонных колец, с особенностями сооружения которой рекомендуем ознакомиться.
Распорная балка
Иногда бывает так, что применить для спуска в колодец лестницу или стационарные скобы невозможно. Как правило, это связано с аварийным состоянием гидротехнического сооружения. Также могут быть и другие причины. Специально для таких случаев была разработана распорная балка «Колодец». Речь идет о мобильном анкерном модуле для обслуживания колодцев различного типа диаметром до 180 см. Материал изготовления – стальной трубчатый профиль. Приспособление рассчитано на вес 500 кг.
Распорная балка для спуска в колодезную шахту
В составе конструкции присутствуют следующие элементы:
- Лебедка для спуска и подъема. На ней намотан грузо-пассажирским трос из стали (диаметр – 4,1 мм). На конце троса имеется специальная насадка.
- Стационарный спаренный блок роликового типа.
- Анкерное ухо. Страховочный узел, предотвращающий случайные падения работника вниз.
- Подвижные упоры. Их позиционируют в зависимости от диаметра обслуживаемого колодца. Для фиксации выбранного положения имеются резьбовые штифты и барашковые гайки.
Схема двухкамерного варианта
В этой системе вода проходит предварительное отстаивание перед сбросом или откачкой. Согласно санитарным нормам такую воду можно сбрасывать в грунт. Достоинства этой системы заключаются в ее компактности. При одинаковом объеме, две отдельно стоящие емкости из ЖБ колец занимают больше места, чем монолитная бетонная конструкция.
На схеме показаны пропорции септической системы. Оптимальный размер приемной камеры должен превышать объем второго резервуара отстаивания в пропорции 1:3 (+)
Этот септик имеет внутреннюю перегородку из бетона, что позволяет воде отстаиваться в два этапа. Помимо этого он может быть оснащен датчиком, который сигнализирует о переполнении.
Второй перелив на противоположном конце емкости расположен несколько ниже первого, что исключает возврат стоков в приемный отсек и обеспечивает самопроизвольный перелив отстоявшейся жидкости в следующую камеру.
Двухкамерную сливную яму нужно откачивать раз в год, однокамерную – с периодичностью раз в 3-6 месяцев, т.е. в 2-3 раза чаще. Двухкамерная потребует больше расходов на строительство, но в долгосрочной перспективе превышение бюджета быстро окупится
О том, как построить двухкамерный септик с использованием бетонных колец, написано здесь. Рекомендуем ознакомиться и с этим материалом.
Монтаж жб колец
Бетонные кольца для септика последовательно размещаются (малые секции возможно укладывать с помощью лебедки, но для больших понадобится автокран), при этом нужно следить за вертикальностью конструкции и совпадением закладных деталей, которые затем свариваются.
Шов герметизируется. Внешняя и внутренняя поверхность колец гидроизолируется: изнутри – жидким стеклом или специальной мастикой, снаружи – рубероидом или битумной мастикой. Внутренняя гидроизоляция не должна быть химически агрессивна – это нарушит работу системы. Однако порча герметизации приведет к быстрому разрушению бетона. Верхняя часть конструкции до границы промерзания грунта теплоизолируется (обычно брусками пенополистерола).
