Волновой насос
Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

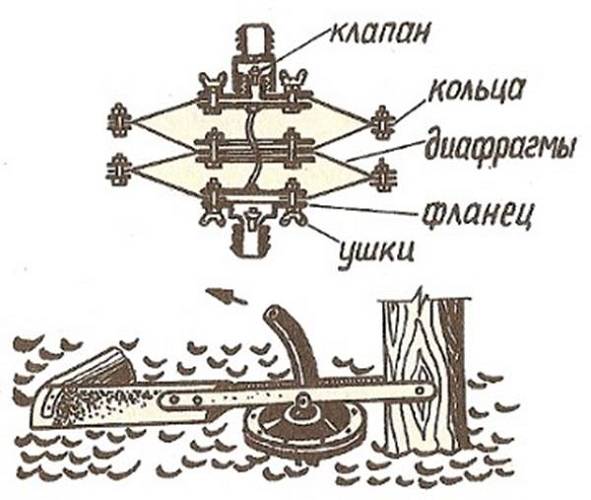

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.
Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.
Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.
При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.
Эксплуатация
После того как ваш бетононасос будет собран, нужно провести его испытание. Это обязательно, так как только таким образом возможно убедиться в безопасной и корректной работе собранного вами аппарата. Ни в коем случае не вздумайте проводить проверку на холостом ходу.
Прежде чем произвести первое включение бетононасоса, вам следует залить в него бетонную смесь. В первый раз, для тестового пуска это может быть бетон с высоким содержанием воды. Также можно добавить туда машинного масла, что подготовит бетононасос к дальнейшей эксплуатации. Если все прошло удачно, то вы можете собой гордиться. Только не забывайте после каждого использования агрегата производить его разбор и чистку.
Как реально сделать агрегат самостоятельно
Самый несложный вариант, это изготовление поршневого насоса с одним цилиндром. Изначально нужно разбираться в чертежах. Кроме этого вам пригодится доступ к токарному станку, дабы сделать поршень и цилиндр. Плюс добавьте закупку двигателя, редуктора и шиберного затвора.
Не считая некоторых технических знаний, нужных для произведения точных расчетов, вы еще должны иметь золотые руки и хотя бы начальный “стаж работы” с механизмами. Эксперты утверждают, что в случае если все брать и делать с нуля, то дешевле и стремительнее заказать авто бетононасос.
На видео в данной статье продемонстрирован принцип работы бетононасоса.
Насос “печь”
Собрать насос, работающий на огненной тяге, можно с использованием металлической бочки на 200 литров.
Данная конструкция собирается следующим образом.
Постройте из кирпичей простую печку. При желании, ее можно снабдить колосниками.
В нижней части бочки необходимо закрепить выходной кран.
Через отверстие в крышке бочки залейте несколько литров воды. Кран при этом должен быть закрыт.
Далее, плотно закрепите в отверстии верхней крышки резиновый шланг
Очень важно, чтобы вокруг шланга не подсасывался воздух.
На другом конце шланга установите сетчатый фильтр.
Опустите шланг с фильтром в водоем.
Разожгите дрова под бочкой (кран должен быть закрытым). По мере нагревания бочки воздух, находящийся в ней, начнет расширяться и уходить по шлангу в водоем.
Когда воздух перестанет выходить из бочки, загасите костер
При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.
Как изготовить бетононасос – технология производства
- На первом этапе стоит оценить все «за» и «против». Иногда целесообразнее купить новый агрегат или же воспользоваться услугами аренды. Создание бетононасоса – дело не только сложное, но и достаточно дорогое.
- Составление чертежа. Это простая задача для тех, кто освоил навыки проектирования. В противном случае можно воспользоваться готовыми схемами, которыми усыпана глобальная сеть. Еще там можно ознакомиться и с отзывами таких же изобретателей и оценить свои возможности, а также необходимость создания техники.
- Выбор рабочего цилиндра с поршнем. Данный элемент является ключевым в бетононасосе. Стоит помнить, что нельзя брать цилиндр с диаметром более 400 мм, лучше, если он будет меньше этой отметки. Также нужно оценить ход поршня, который не должен быть менее 0,5 м. В случае, когда параметры не совпадают, происходит увеличение количества рабочих циклов. Это может привести к быстрому износу всего механизма.
- При изготовлении поршня с цилиндрами нужно, чтобы все детали имели высокую точность параметров и низкий уровень шероховатости. Только в этом случае оборудование будет служить долго и эффективно.
- Для упрощения процесса изготовления бетононасоса и уменьшения стоимости работ лучше использовать электромеханический насос. Конечно, применение гидравлического варианта тоже возможно, но тогда в разы возрастет стоимость и усложнится процесс изготовления.
- Нельзя забывать и про редуктор. Это устройство должно содержать в себе передаточное число, понижающее и преобразовывающее вращательные движения в поступательные.
- Использование шкворня. Его необходимо присоединить к механизму. Также применяется статина (то есть металлический уголок) в качестве сварной рамы. Легированная сталь понадобится для создания обратных клапанов. Она отличается повышенной прочностью и может продлить эксплуатационный срок механизмов.
После того как все детали готовы и оборудование собрано, необходимо проверить его работу. Нельзя использовать бетононасос, если в нем нет бетона или специальной пусковой смеси, которую можно изготовить из обычного цемента, разведенного в воде, с добавлением машинного масла.
Возведение многоэтажного здания без использования бетонного насоса практически невозможно. Специальные машины позволяют доставлять бетон на то место, где он необходим прямо сейчас, без задержек и лишних движений. Однако многие задаются вопросом, а можно ли использовать бетононасос в частном строительстве.
В большинстве частных секторов довольно плохие условия для проезда сложной техники, а замешивать бетон вручную совсем не хочется, поэтому на выручку всегда может прийти бетононасос. Его использование существенно облегчит работу и сократит время строительства.
Но стоит помнить, что автобетононасос обладает довольно большими габаритами, и в разложенном виде он будет занимать до 12 м в ширину, а про стрелу со шлангом подачи и говорить нечего. Она достигает 70 метров. Именно поэтому возникают проблемы при использовании этой техники.
Для доставки небольшого количества бетона можно использовать простой КамАЗ, на который крепится магистраль. Она состоит из нескольких труб, соединенных между собой хомутами. Это наиболее простой вариант бетононасоса, не занимающий много места.
Бывают случаи, когда даже небольшой КамАЗ проехать не может, например из-за узкого проулка. Здесь для сборки магистрали потребуется ручная сила, достаточно двух человек. Трубы довольно тяжелые, и тащить их одному просто не под силу. Проблемы, которые могут возникнуть при сборке такого механизма:
- Риск разрыва магистрали. Из-за большого напора бетона хомуты могут не выдержать, и между креплениями образуется дырка. В этом случае необходимо остановить работу насоса, прочистить трубы и произвести повторное соединение.
- Перекладка магистрали. Данная проблема возникает при необходимости произвести заливку бетона на другом участке. Для этого следует разобрать трубы, очистить их от смеси и заново проложить магистраль.
Получается, требуется много времени, чтобы наладить работу бетононасосного оборудования. Но это сделать проще, чем замешивать бетонный раствор вручную.
Если не получается создать шнековый бетононасос своими руками, то можно воспользоваться объявлениями, предлагающими услуги аренды. Их стоимость на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вложено в работу оператора и его помощника, то становится понятно, что эта стоимость вполне оправдана.
Соединение камеры смешивания и пенопатрона
Дальше нужно соединить камеру смешивания и пенопатрон.Естественно, сделать это нужно так, чтобы приваренные патрубки были размещены спротивоположных торцов. Чтобы обеспечить увеличение скорости прохожденияпенобетонной смеси по трубке, нужно между ними установить сопло Лаваля илишайбу-жиклер.
Замена сопла на жиклер снизит КПД конструкции на 30-40%, за счетснижения скорости прохождения смеси через нее. Однако она дешевле, проще в установкеи может быть использована как временный вариант. Место установки сопла или жиклера
показано на схеме.
Схема пеногератора для пенобетона с использованием шайбы-жиклера
Соотношение размеров пеногенератора для пенобетона (глубина и входной диаметр)
Соотношение размеров пеногенератора для пенобетона
Форс-мажор
На объекте возникают нежелательные ситуации со стороны бетонного завода, с нашей и вашей стороны.
Со стороны бетонного завода
Бетонный завод отгрузил бетон с опозданием. В этом случае вы оплачиваете, если потребуется, время простоя бетононасоса.
Миксеры пришли не сразу, а с большим разрывом. Может потребоваться дополнительная промывка засыхающего бетона в трубопроводе.
С нашей стороны
Бетононасос приехал позже — мы понимаем ответственность и стараемся прибыть на объект за 30 минут до назначенного времени, но авария на трассе может задержать технику. В этом случае время работы считается с момента прибытия. Если задержка повлекла существенные траты с вашей стороны, вопрос урегулируется путём переговоров. Если путём переговоров согласия достичь не удаётся — блокируйте выезд техники. Для справки: бетон при температуре +5 градусов С сохраняет свои свойства до 8 часов, если температура выше срок его жизни меньше.
Бетононасос приехал вовремя, но долго раскладывался — смотри предыдущий пункт.
Приехал и разложился вовремя, но сломался — если ремонт можно произвести на месте, то время ремонта не включается в аренду. Если ремонт произвести невозможно, к вам отправляется бетононасос на подмену. Если это не помогло, мы оплачиваем стоимость бетона.
С вашей стороны
Если вы обратились сразу в 2 фирмы и прибыло 2 бетононасоса, нет воды на объекте, грунт на площадке мягкий и не позволяет расставить опоры или нет подъезда. Оплачиваете прогон техники из расчеты 1/2 смены.
Составление чертежа
Для грамотного исполнения задуманного надо начинать с создания плана работ и продумать технологию изготовления бетононасоса в деталях. Первый шаг — чертеж агрегата. Для облегчения задачи мы приводим примерную схему конструкции и деталей насоса (Рис.1).
Приведенный выше чертеж можно использовать прямо по назначению, но если вас что-то в нем не устраивает, то можно произвести в нем изменения или заменить другим. Чертеж переносят на ватман со всеми размерами и добавляют спецификацию с указанием применяемых материалов.
Это интересно: Лоток для бетона своими руками: рассматриваем развернуто
Какие конструкции бетононасосов существуют?
Бетононасос своими руками стоит сделать в том случае, если планируется масштабное строительство, иначе его выгоднее взять в аренду.
Что касается покупки данного типа строительного оборудования, то нужно сразу сказать, что здесь речь идет о недешевой технике.
На данный момент на строительных площадках может эксплуатироваться два типа бетононасосов: безпоршневой и поршневой.
Конструкция первого агрегата предполагает подачу бетонной смеси за счет роликов, которыми оборудован корпус ротора – в процессе вращения ролики оказывают давление на подающий рукав, благодаря чему происходит выброс бетона.
Фото:
Собрать своими руками конструкцию роторно-вытеснительного типа сложнее, чем самому сделать поршневую модель.
Чертежи поршневого оборудования включают в себя три основных детали, каждая из них необходима для выполнения определенной функции:
- поршень – заставляет работать цилиндр;
- цилиндр – отвечает за забор бетона из бункера и его перекачку;
- привод – может использоваться электромеханический или гидравлический.
В данной статье речь будет идти о сборке своими руками однопоршневого насоса, которые впервые начали использоваться в Германии в начале XX века.
Бетононасосы двухпоршневого типа имеют сложную конструкцию, а потому являются более затратными – рассматривать их изготовление своими руками нет смысла.
Нужно отметить, что эксплуатация 2-поршневого оборудования может выполняться за счет работы дизельного или электрического двигателя, их применение позволяет гидравлическую энергию преобразовывать в механическую.
Цилиндр агрегата оснащен двумя обратными клапанами, которые задействует поршень.
Принцип работы строительного оборудования можно понять, если рассмотреть взаимодействие цилиндра и поршневой системы.
При включении бетононасоса начинает свои действия поршень – вначале деталь формирует разрядку внутри цилиндра, в результате чего строительная смесь попадает в бункер.
Поршень доходит до назначенной точки и возвращается в изначальное положение, за счет этого создается давление, которое способствует выбросу смеси в бетоновод, после чего бетонная смесь уже поступает в точку заливки.
Видео:
Какие конструкции бетононасосов существуют?
Бетононасос своими руками стоит сделать в том случае, если планируется масштабное строительство, иначе его выгоднее взять в аренду.
Что касается покупки данного типа строительного оборудования, то нужно сразу сказать, что здесь речь идет о недешевой технике.
На данный момент на строительных площадках может эксплуатироваться два типа бетононасосов: безпоршневой и поршневой.
Конструкция первого агрегата предполагает подачу бетонной смеси за счет роликов, которыми оборудован корпус ротора – в процессе вращения ролики оказывают давление на подающий рукав, благодаря чему происходит выброс бетона.
Фото:
Собрать своими руками конструкцию роторно-вытеснительного типа сложнее, чем самому сделать поршневую модель.
Чертежи поршневого оборудования включают в себя три основных детали, каждая из них необходима для выполнения определенной функции:
- поршень – заставляет работать цилиндр;
- цилиндр – отвечает за забор бетона из бункера и его перекачку;
- привод – может использоваться электромеханический или гидравлический.
В данной статье речь будет идти о сборке своими руками однопоршневого насоса, которые впервые начали использоваться в Германии в начале XX века.
Бетононасосы двухпоршневого типа имеют сложную конструкцию, а потому являются более затратными – рассматривать их изготовление своими руками нет смысла.
Нужно отметить, что эксплуатация 2-поршневого оборудования может выполняться за счет работы дизельного или электрического двигателя, их применение позволяет гидравлическую энергию преобразовывать в механическую.
Цилиндр агрегата оснащен двумя обратными клапанами, которые задействует поршень.
Принцип работы строительного оборудования можно понять, если рассмотреть взаимодействие цилиндра и поршневой системы.
При включении бетононасоса начинает свои действия поршень – вначале деталь формирует разрядку внутри цилиндра, в результате чего строительная смесь попадает в бункер.
Поршень доходит до назначенной точки и возвращается в изначальное положение, за счет этого создается давление, которое способствует выбросу смеси в бетоновод, после чего бетонная смесь уже поступает в точку заливки.
Видео:
Какие конструкции бетононасосов существуют?
Бетононасос своими руками стоит сделать в том случае, если планируется масштабное строительство, иначе его выгоднее взять в аренду.
Что касается покупки данного типа строительного оборудования, то нужно сразу сказать, что здесь речь идет о недешевой технике.
На данный момент на строительных площадках может эксплуатироваться два типа бетононасосов: безпоршневой и поршневой.
Конструкция первого агрегата предполагает подачу бетонной смеси за счет роликов, которыми оборудован корпус ротора – в процессе вращения ролики оказывают давление на подающий рукав, благодаря чему происходит выброс бетона.
Фото:
Собрать своими руками конструкцию роторно-вытеснительного типа сложнее, чем самому сделать поршневую модель.
Чертежи поршневого оборудования включают в себя три основных детали, каждая из них необходима для выполнения определенной функции:
- поршень – заставляет работать цилиндр;
- цилиндр – отвечает за забор бетона из бункера и его перекачку;
- привод – может использоваться электромеханический или гидравлический.
В данной статье речь будет идти о сборке своими руками однопоршневого насоса, которые впервые начали использоваться в Германии в начале XX века.
Бетононасосы двухпоршневого типа имеют сложную конструкцию, а потому являются более затратными – рассматривать их изготовление своими руками нет смысла.
Нужно отметить, что эксплуатация 2-поршневого оборудования может выполняться за счет работы дизельного или электрического двигателя, их применение позволяет гидравлическую энергию преобразовывать в механическую.
Цилиндр агрегата оснащен двумя обратными клапанами, которые задействует поршень.
Принцип работы строительного оборудования можно понять, если рассмотреть взаимодействие цилиндра и поршневой системы.
При включении бетононасоса начинает свои действия поршень – вначале деталь формирует разрядку внутри цилиндра, в результате чего строительная смесь попадает в бункер.
Поршень доходит до назначенной точки и возвращается в изначальное положение, за счет этого создается давление, которое способствует выбросу смеси в бетоновод, после чего бетонная смесь уже поступает в точку заливки.
Видео:
Конструирование бетононасоса своими руками
Это поможет собрать все оборудование в одно целое. Главными элементами механизма являются поршень и цилиндр. Все узлы и детали бетононасоса выполняются при помощи токарного станка. Основа для корпуса изготавливается из листовой нержавеющей стали, что поможет избежать коррозии и химических воздействий.
Клапан подгоняют с помощью шуруповерта. Конструкцию собирают гаечным ключом необходимого диаметра. Приводную часть устройства выполняют гидравлическим или электромеханическим способом. Выбор способа зависит от финансовых возможностей мастера.
Ведь у гидравлического привода более сложная конструкция и высокий ценовой уровень. Поэтому следует сделать свой выбор в пользу электроприводной установки. Схема работы гидравлического бетононасоса. В основном, используют трехфазный асинхронный электрический двигатель, который присоединяют к штоку поршневой головки. Механический преобразователь и редуктор с понижающим крутящим моментом используют для снижения нагрузки.
Собрав бетононасос своими руками, можно значительно сэкономить деньги на дорогостоящем оборудовании. Насос для бетонной смеси — это необходимый атрибут малой механизации при строительстве гражданских и промышленных объектов. Особую актуальность самодельный бетононасос имеет при строительстве частных объектов. В строительстве применяются два вида бетонных насосов: поршневой и роторный.
Электродвигатель монтируют на осевую основу автоприцепа. Редуктор устанавливают на вал двигателя с помощью соединительной муфты. Преобразователь соединяют с поршнем насоса и выходным валом понижающего редуктора.
Устройство героторного насоса
Потом подключают двигатель к питающему кабелю. Стоит помнить, что работы с электропроводящими установками должны проводиться квалифицированным специалистом. Как подключить плунжерный насос высокого давления для воды? Раньше как-о умудрялся обходиться без насоса. Почитал статью, и все-таки понял что насос для масла мне просто необходим.
Насосы и промышленное оборудование. Принцип работы винтового насоса. Героторные пары и их типы.
Теперь перекачиваю топливо без проблем с помощью sititekовского насоса. Хорошо, что прочитал данный материал. Отдельная благодарность автору. Здравствуйте, меня интересует промышленный центробежный насос, можно ли такой использовать для откачки воды с озера для полива дачных участков. Электрический насос для забора воды в хозяйстве дачника вещь не заменимая.
Да, действительно. Мужики, сейчас в продаже много насосов для подачи воды с дистанционным управлением, при этом, стоят они на порядок дороже, чем обычные насосы. Действительно ли разница в удобстве настолько значительная?
Недавно на даче довели до ума скважину, и купили водяной насос Грундфос. Устройство, в сравнении с вибрационным Малышом, который был у меня раньше, просто очень эффективное. Настя, насос для воды в быту дачника вещь, можно сказать, незаменимая. Так что выбор у вас правильный, я думаю, родители оценят. У меня отец с мамой живут за городом. На юбилей хочу подарить им небольшой самовсасывающий насос.
Как вы думаете, найдет ли он применение в быту? Имя обязательно. Почта обязательно. Смотреть результаты. Ответы эксперта. Задать вопрос.
Фото, видео Тема в разделе » Виброоборудование, бетономешалки, измельчители «, создана пользователем weldcut , Метки: бетононасос пневмонагнетатель самодельный самодельный бетононасос своими руками топ forumhouse.
Регистрация: Фото, видео. Агрегат был сделан летом г.
Как сделать простой бетононасос?
Как уже говорилось, современные бетононасосы имеют два поршня, за счет чего повышается мощность строительного оборудования и технические характеристики.
Такие конструкции целесообразно задействовать на масштабных строительных площадях, ведь только таким образом можно будет окупить их стоимость.
Получается, что в малогабаритном индивидуальном строительстве даже их аренда может оказаться убыточной.
В данном случае стоит рассмотреть возможность изготовления однопоршневого агрегата своими руками.
Поэтому до начала сборки конструкции для подачи бетона нужно собственноручно составить план, который должен включать в себя пункты о денежных затратах, покупке необходимого материала и деталей, а также схему сборки.
Схема будущего насоса формируется после того, как план действий будет готов. Не лишним будет в процессе составления чертежей попросить помощи у специалиста с инженерным образованием.
Выше говорилось о том, что основными деталями бетононасоса являются цилиндр и поршень, поэтому от качества их изготовления зависит правильность и длительность эксплуатации бетононасоса.
В процессе сборки агрегата нужно учитывать два основных момента:
- цилиндр должен иметь диаметр не менее 400 мм;
- поршень должен иметь рабочий ход не менее 500 мм.
Указанные значения обусловлены следующим фактором. Если агрегат будет оснащен цилиндром с меньшим диаметром, а поршневая система функционировать с меньшим, чем указано, рабочим ходом, то такая конструкция подвержена быстрому износу.
В данном случае машина выполняет больше циклов, способствующих перекачке определенного объема строительной смеси, чем аналогичное оборудование с выше приведенным размером диаметра цилиндра и величиной рабочего хода.
Чтобы увеличить срок действия бетононасоса и снизить скорость износа его деталей, рекомендуется для изготовления обратных клапанов применять высокопрочную сталь, которая способна противостоять сильной нагрузке.
Видео:
