Усиление старых фундаментов
Укрепление фундамента буроинъекциоными сваями возможно при любом его типе:
- в лентах (бутовых и бетонных) бурятся отверстия под углом не менее 30 градусов. Глубина бурения зависит от того, насколько глубоко залегают прочные грунты. В каждой точке упрочнения выполняются по две скважины – с противоположных от ленты сторон. Подготовленные полости заполняются раствором и арматурой;
- в свайно-ростверковых фундаментах усиление буроинъекционными сваями можно произвести двумя способами: полной заменой поврежденных свай или установкой дополнительных опор путем инъекции.
Укрепление фундамента частного дома буроинъекционными сваями сопряжено с определенными трудностями.
Во-первых, обойтись без профессионального тяжелого оборудования при выполнении этой работы невозможно. А во-вторых, без инженерных расчетов трудно подобрать параметры сваи.
Именно эти условия и являются причиной дороговизны данного способа усиления фундамента. Но если вы все-таки решились на это, экономить на помощи профессионалов неразумно.
О других методах ремонта фундамента читайте в следующих статьях:
- о ремонте фундамента винтовыми сваями;
- о ремонте фундамента кирпичного частного дома своими руками;
- произведение ремонта фундамента старого деревянного дома
своими руками; - о ремонте фундамента дачного дома своими руками;
- как сделать усиление фундамента железобетонной рубашкой;
- технология замены фундамента на винтовые сваи.
Видео о технологии устройства буроинъекционных свай.
Недостатки при обустройстве
Использование буроинъекционной технологии имеет и определенные недостатки. Так, во время обустройства этих свай, в отличие от набивных и буронабивных опор, нет искусственного уплотнения почвы. То есть их несущая возможность находится на уровне природного состояния.
Использование буроинъекционных опор зачастую является невозможным из-за угрозы выдавливания бетонного состава из почвы грунтовыми водами до его полного засыхания. Этот процесс может произойти при сооружении оснований в песчаных обводненных почвах с высоким коэффициентом фильтрации, а также активным передвижением подземных вод.
Некоторые сомнения относительно качества уже изготовленных фундаментов может вызывать и технология их обустройства. Нередко появляются сложности во время погружения арматурного каркаса в бетон, который при низком давлении опускается на глубину не больше 75−85% длины опоры. Последующее погружение армирования, которое происходит под повышенным давлением, приводит к нарушению целостности арматуры, ее выпиранию из стен опоры. То есть нижний участок сваи находится почти без армирования.
Области применения буроинъекционных свай
Благодаря своим техническим свойствам и качествам буроинъекционные сваи получили широкое распространение при:
- производстве работ на сыпучих грунтах, требующих укрепления стенок котлована;
- возведении многоэтажных зданий в условиях города в районах с плотной застройкой;
- проведении работ в историческом центре города;
- необходимости изготовления опор под определенным углом наклона;
- возведении дополнительных этажей над уже имеющейся постройкой.
Сооружение буроинъекционных свай
В связи с особенностями изготовления и использования буроинъекционные сваи делятся на две основные категории:
- Висячие, которые устанавливают на участках, где основную нагрузку на грунт необходимо передать через боковую поверхность. Это необходимо там, где на участке строительства грунт лишен прочного несущего слоя.
- Стойки. Они передают нагрузки, располагаясь в наиболее глубоких слоях грунта, через специально оборудованную пяту.
Данные конструкции используют при возведении зданий на участках, где необходимо гарантировать полное отсутствие осыпание грунта со стенок скважины. Особого внимания заслужили подобные конструкции при проведении работ по расширению мостов и эстакад, укреплению фундамента уже построенных зданий, при аварийной осадке зданий.
Особенности технологии
В строительстве буронабивной фундамент становится все популярнее. Это объясняется преимуществами этой технологии, позволяющей возводить сооружения практически на любых грунтах. К особенностям буронабивных свай относят:
- Широкая область применения, возможность использования как на плотных, так и на зыбких грунтах (пучинистых или сыпучих почвах, возле водоемов).
- Быстрое возведение фундамента. Технология с применением буронабивных свай позволяют сделать все работы быстрее, чем заливка ленточного основания или .
- Построенный с соблюдением всех нормативов, фундамент на буронабивных сваях прослужит не менее 150 лет.
- Простота конструкции за счет сравнительно небольшого объема земляных работ, достаточно пробурить скважины.
- Возможность самостоятельного выбора диаметра и высоты опор, типа армирования, в зависимости от свойств грунта и конструктивных особенностей здания.
- Повышенная несущая способность. Такой фундамент может выдерживать вес многоэтажных, промышленных здания, массивных железобетонных сооружений.
Диаметр сваи подбирается согласно действующим СНиП после геодезических изысканий, учета климатических и геологических особенностей. Непосредственно при проектировании рассчитывается масса здания, количество опор и определяется тип грунта. Информацию о несущей способности буронабивных свай на разных грунтах можно найти в таблице:
Технология буронабивного фундамента имеет недостатки, к которым относят:
- использование тяжелой техники для бурения, установки обсадных труб, армирования на крупных строительных объектах;
- относительная сложность технологических процессов;
- необходимость расчетов.
Конструкция свай и метод их монтажа
Использование подобных металлических труб практикуют в строительстве нефтяных и водяных скважин для того, чтобы грунт со стен не осыпался внутрь пробуренного отверстия. Для таких же целей применяется обсадная труба для фундамента из свай, плотно входящая в грунт и удерживающая его, тем самым предотвращая обвал. Технология ее монтажа заключается в установке по секциям, зафиксированным друг с другом методом сварки или с применением специальных зажимов. По окончанию всех процедур секции подлежат демонтажу, однако, в некоторых случаях их оставляют в земле, о чем ставят отметку в строительной технической документации.
Технологический процесс устройства буронабивных свай с обсадной трубой
Устройство погружения обсадных элементов осуществляется гидродомкратами в момент проведения буровых работ по вращательному или ударному методу. Также технология позволяет забивать трубы или устанавливать их при помощи вибропогружения. Ударный способ заключается в заглублении обсадного элемента в грунт после или до забоя до установленного уровня – здесь все зависит от проходных характеристик грунта. Сборка секций или их добавление осуществляется до необходимого количества.
При вращательном способе бурения секция погружается в лидерную скважину, созданную по размеру обсадных элементов, и так процесс повторяется снова до тех пор, пока обсадная труба не погрузится до заданной отметки. После полной установки трубы необходимо очистить полость от остатков грунта при помощи все того же бура. Здесь на помощь придет штанга Келли, которая выступает в роли бура, но с тем лишь отличием, что под нагрузкой ее лопасти расширяются до установленных параметров, тем самым повышая эффективность опережающего бурения лидерных отверстий. В момент ослабления натиска лопасти возвращаются в исходную позицию, совпадающую с внутренним диаметром трубы для буронабивных свай. При подъеме бура шнек отбрасывает грунтовую массу из полости.
Формирование стоимости
Чаще всего во время устройства буронабивных свай производится целый комплекс строительных работ: разметка свайного поля, бурение скважин, сварка арматурных каркасов, установка армирования в полости, заливка бетонного раствора в скважины с использованием глубинного вибратора. То есть общая стоимость буроинъекционных свай состоит из следующих частей:
- Стоимость работ по бурению скважин (глубина бурения).
- Цена водо-песчаного или песчано-цементного состава (объем требуемого раствора).
- Стоимость арматуры и сборка армированного каркаса.
- Амортизация специальной техники, которая используется на стройплощадке.
- Доплата, если рабочий процесс осложняется с учетом особенностей местности (тип и сложность рельефа).
Правильно рассчитанный и грамотно установленный фундамент на буроинъекционных сваях подойдет для сооружения любых конструкций на неустойчивых грунтах. В отличие от ленточного основания, фундамент на сваях стоит гораздо дешевле. Установку буроинъекционных свай стоит доверять лишь опытным строителям. Только так получится сделать действительно прочную основу здания.
Сфера использования
Чаще всего буроинъекционные столбы применяются в случае, если невозможно установить забивные сваи. Но это не единственная область их использования. Строители также могут воспользоваться этой технологией если:
- необходима закладка фундамента на нестабильных грунтах;
- требуется укрепление основной конструкции, когда необходимо превысить расчетные нагрузки — утяжелить поверхность фасада облицовкой, соорудить мансарду, установить надстройку;
- необходимо сохранить естественный ландшафт от разрушений при строительстве;
- исправить крен здания из-за неравномерной усадки уже сооруженной коробки конструкции.
Основное отличие буроинъекционных свай от буронабивных опорных столбов заключается в способе подачи инъекционного бетонного раствора в забой.
С учетом качественного состава почвы и близости прохождения подземных вод, технология постоянно усовершенствуется.
Так, сегодня существуют следующие способы:
- Буроинъекционные опорные столбы с обсадкой отверстия монтируются в зонах с ослабленным грунтом, где часто происходит его пучение в зимний сезон. Обсадка выполняется с помощью металлических гильз, устанавливающихся в скважины. После заливают бетонный раствор.
- БИС без дополнительной обсадки используется на стабильной почве с небольшим количеством подземных вод. Максимальный диаметр этих опор — 18 см. Пробуренную скважину армируют и заполняют бетоном зразу после достижения требуемой глубины.
- Опоры с навивкой характеризуются особой технологией устройства. Скважины для них делаются с помощью специального наконечника в виде винта. Вместе с бурением производят армирование.
Квалифицированные сотрудники
справятся со сложным объемом работы, звоните по контактным номерам, указанным на сайте.
Стоит запомнить, что для усиления буреинъекционными сваями – потребуется специальное оборудование и устройства. Приобретать специализированную технику не имеет смысла в том случае, если данную процедуру вам нужно выполнить один или два раза. В таком случае, стоит обратиться в компанию, в арсенале которой, профессиональное оборудование и сотрудники с большим опытом работы.
Зачастую, данную технологию применяют в том случае, когда основание строения начинает разрушаться и становиться непригодным для местонахождения людей.
Сотрудники выполняют работу, применяя специальную технику, в которой есть определенные тонкости и нюансы, поэтому без вмешательства профессионалов не стоит проделывать работу.
Стоит заметить то, что при неправильном выполнении и, казалось бы, маленькой ошибке и отступлении от расчетов, могут произойти нежелательные последствия в виде полного разрушения фундамента строения.
Существует технология, применяемая при выполнении буроинъекционных свай:
- Выполняется в трудоемких местах
- В небольших помещениях
- Для выполнения не требуется крупное оборудование
- Работа выполняется оперативно
- Конструкция имеет надежность и прочность
- Длительный срок эксплуатации здания
- Нет негативного воздействия на грунт
В том случае, если строение только начинает подавать признаки разрушения фундамента, стоит незамедлительно обращаться к квалифицированным сотрудникам, которые устранят проблему оперативно.
Почему стоит обращаться при обнаружении признаков того, что здание под риском разрушения?
- Здание может разрушиться основательно
- При аварийном состоянии здании – жизнь людей в опасности
Стоит заметить, что БИС – буроинъекционные сваи применяют не только для укрепления разрушающегося фундамента, но и еще при строении новых зданий.
Поговорим о преимуществах буроинъекционных свай:
- Можно провести монтаж строения на участках, которые труднодоступны
- Усиление может проводиться на тех территориях, на которых возможны вибрации
- Те сооружения, которые сделаны из натурального камня, подвергаются реконструкции
- Составление расчетов
- Надежно удерживает здание
Разберем виды фундаментов, которые укрепляются таким способом:
- Бетонные
- Ленточные
- Бутовые
- Монолитные
- Свайно-ростверковые
Этот метод является инновационным, и квалифицированные рабочие активно им пользуются.
Виды и характеристики
Разные условия строительства обусловили наличие нескольких разновидностей буронабивных свай. Обобщенная характеристика приведена в таблице:
| № | Классификационный признак | Детализация |
|---|---|---|
| 1 | Конструкция | – цилиндрические;– с подошвой. |
| 2 | Технология устройства | – без оболочки; – снимаемая оболочка; – не снимаемая оболочка. |
| 3 | Устройство | – равномерного сечения; – с камуфлетной пятой; – буроинъекционные; – буросекущие. |
| 4 | Ростверк | – низкий; – обычный; – высокий. |
| 5 | Диаметр | 200-1000 мм. |
Более подробный обзор технических характеристик, приведенных в таблице.
1. По конструкции:
цилиндрические. Данный тип свай отличает правильная цилиндрическая форма и одинаковое сечение по всей длине изделия;
с подошвой. Опорная подошва позволяет повысить устойчивость опоры, и ее несущую способность. Визуально такую сваю отличает более широкая нижняя часть.
2. По технологии устройства:
без оболочки. Такой вариант является самым быстрым и наиболее экономичным из всех других. Однако его применение ограничено свойствами грунта. Буронабивные сваи без оболочки допустимо применять только в прочных, устойчивых к осыпанию грунтах, а также при минимальном уровне грунтовых вод;
снимаемая оболочка. Эту функцию принимает на себя обсадная труба, которая постепенно вынимается по мере заполнения скважины раствором;
неснимаемая оболочка. Случай аналогичный предыдущему, но обсадная труба остается в почве.
3. По устройству:
равномерного сечения;
с камуфлетной пятой (расширяющиеся к низу). Это позволяет увеличить площадь подошвы сваи и ее несущую способность. Используется на слабых грунтах. Чтобы получить пятку, взрывается полость в нижней точке скважины. Затем полость заливается раствором;
буроинъекционные. В данном случае бурят скважину небольшого диаметра, которую заполняют смесью цемента и отсева;
буросекущие. Это аналог технологии строительства фундаментов «стена в грунте». В этом случае расстояние между буронабивными сваями настолько незначительное, что получается сплошная лента из свай. По сути – это аналог ленточного фундамента, обладающий повышенной прочностью.
4. Ростверк
Конструктивно ростверк – это верхняя часть фундамента, благодаря которой нагрузки распределяются равномерно на сваи.
- низкий. Позволяет повысить несущую способность сваи благодаря тому, что ростверк помещается ниже уровня промерзания почвы;
- обычный. Расположен на грунте;
- высокий. Размещается на высоте 200-300 мм над уровнем грунта. Высокий ростверк незаменим при сложном рельефе местности.
5. Характеристики и размеры:
глубина заложения – до 40 метров;
диаметр – 250-1000 мм. Диаметр буронабивных свай зависит от веса будущей конструкции. Так в промышленном строительстве востребованными является размеры более 500 мм. Популярные в частном строительстве размеры, а также их несущая способность и расход бетона указаны в таблице:
несущая способность буронабивной сваи 200-400 т. (при изготовлении механизированным способом) и до 7 т. (при изготовлении своими руками);
минимально допустимое количество стержней арматуры – 6 шт. для промышленного строительства, и 4 шт. для частного;
минимально допустимая толщина продольных стержней арматуры – 18 мм. для промышленного строительства, и 8-12 мм. для частного;
толщина поперечных элементов – 4-8 мм. или листовой металл.
Размеры свай определяются проектом.
Техника для буроинъекционных свай

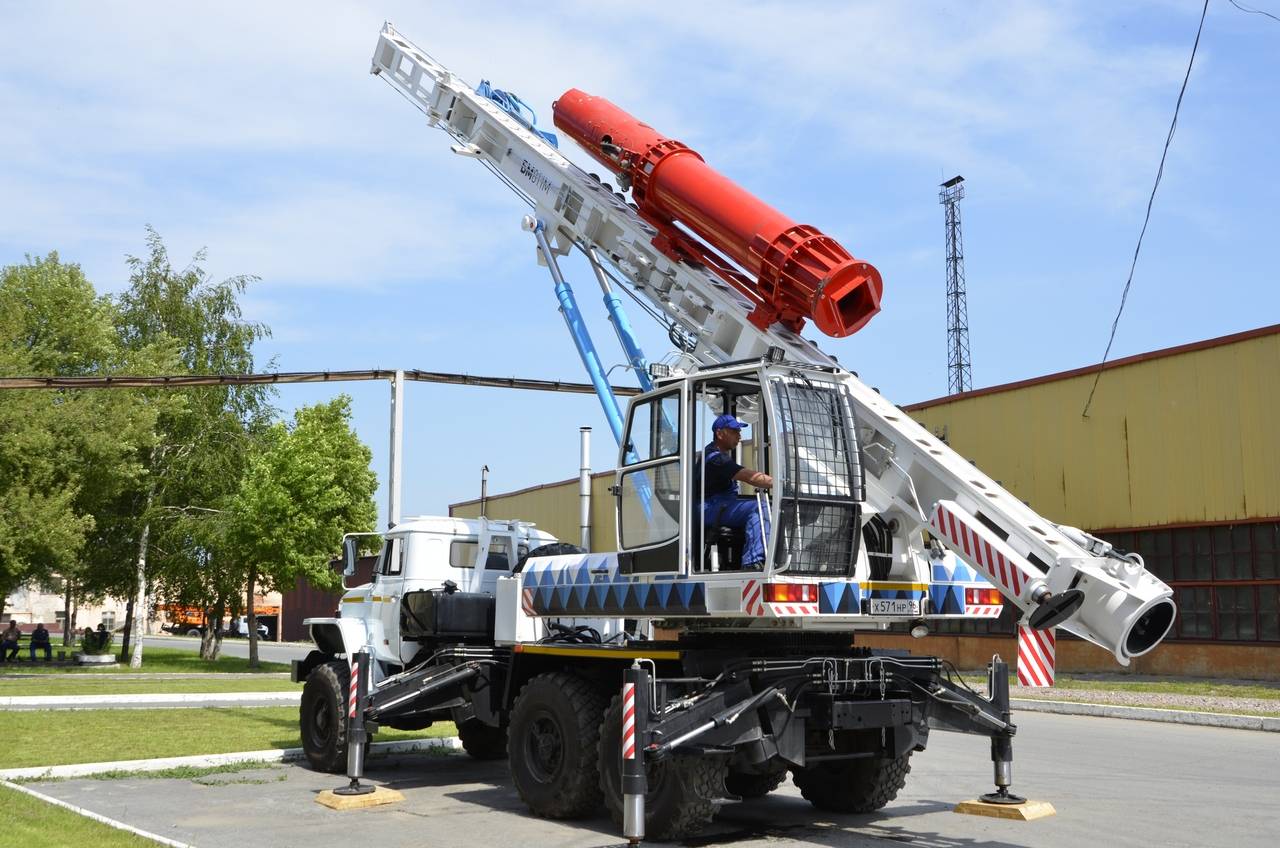

Буровая оснастка МБУ расположена на рабочей платформе, установленной на транспортном шасси с помощью шарнирных соединений. В зависимости от типа платформы машины классифицируются на фиксированные и поворотные. Для разработки каждой последующей скважины МБУ с фиксированной платформой нужно менять свое положение на площадке, тогда как наличие поворотной платформы дает машине возможность бурить сразу несколько скважин по периметру текущего расположения.
Рис
Базовым рабочим механизмом МБУ является буровая колонна, которая состоит из шнекового бура, вертлюга, вращателя, подъемных гидроцилиндров и стальной мачты, по которой перемещается бур. В зависимости от типа силового привода, МБУ классифицируются на две группы – установки, в которых забор мощности для вращения бура ведется от двигателя шасси, и машины с независимыми гидроприводами.
Важно
: для обустройства буроинъекционных сквай МБУ комплектуются полыми шнековыми колоннами, в которых присутствует внутренний канал для нагнетания в скважину бетонной смеси. Такие колонны являются многосекционными, они состоят из стыкующихся между собой участков длиной 5-8 метров
Стыковка происходит посредством замкового либо шестигранного соединения.
Торцевая часть острия шнека укомплектована заглушкой, которая предотвращает заполнение полости грунтом в процессе разработки скважины. По завершению проходки, когда начинается бетонирование, подаваемая по полости смесь выдавливает заглушку из посадочного отверстия.
Рис
Нагнетание смеси в полый шнек выполняется с помощью бетононасоса. Спецтехника подключается к буровой колоне через вертлюг, к которому подсоединяются подающие шланги и заборные патрубки. Нормативное давление подачи бетона при заполнении буроинъекционной сваи – 10 мПа.
Для монтажа в скважину арматурного каркаса привлекается крановая установка. При обустройстве свай длиной до 5-ти метров каркас опускается в полость под своим весом, однако при работе с более длинными сваями, для армирования опоры используется вибпрогружатель.
Принцип технологии
Для буроинъекционных опор в земле делаются скважины диаметром до 40 см. При достижении необходимой глубины они наполняются водоцементным или цементно-песчаным составом, подающимися внутрь под большим давлением с помощью полого шнека. За счет подачи раствора под давлением его можно заливать и в горизонтально, и в вертикально сделанные скважины. Затем в еще не застывший бетон устанавливается армированное каркасное основание.
Требования к армированию и бетонированию
С учетом действующего СНиП существуют определенные требования к бетонированию и использованию армирования в буроинъекционных сваях. Технология установки:
- Сечение устанавливаемого каркаса должно быть всегда меньше на 14 см, в отличие от диаметра пробуренной полости. Это позволяет избежать заклинивания каркаса в скважине.
- Для армирования применяются пространственные каркасы, у которых продольные пояса находятся на одинаковом расстоянии по отношению друг к другу. Минимальное число продольных прутьев — 6 штук, класс арматуры — А3 (сечение — не менее 18 мм).
- К армирующим каркасам предъявлены высокие требования относительно жесткости. Крепление элементов производится с помощью сварки, арматура должна быть дополнительно усилена стальными кольцами, находящимися с внешней части каркаса с дистанцией 2 м. Устанавливаются кольца с шириной 5−10 см, толщиной — 8−10 мм.
- Наибольшая длина арматуры — 11,7 м. Если требуется установка каркаса в скважину большего размера, то отдельные части свариваются друг с другом на стройплощадке.
- Для устройства буроинъекционных свай используется бетон М300 с классом сжатия не менее В22,5.
Также требуется заливка защитного бетонного слоя вокруг каркаса слоем не менее 7 см. Равномерное расположение арматуры в скважине достигается благодаря креплению фиксаторов на металлических кольцах жесткости.
Условия монтажа
Также существуют требования и к непосредственно процессу монтажа БИС. С учетом СНиП должны быть соблюдены следующие условия:
- Во время постоянных работ можно бурить близлежащие скважины с шагом, который не превышает 3 диаметра уже находящейся сваи. Если дистанция меньше допустимой, разрабатывать новую опору можно только по истечении суток после заливки бетоном предыдущей опоры.
- Процесс заливки бетоном производится при постоянных поступательно-возвратных передвижениях шнека.
- Обязательное сохранение постоянного давления подачи бетонного раствора при наполнении полости, при его снижении требуется уменьшить время извлечения шнековой колонны.
- После окончания процесса заливки бетоном МБУ должна отъехать от скважины. Грунт, который был выработан во время установки опоры, убирается с помощью экскаватора.
- После очистки территории в устье скважины устанавливается кондуктор и выполняется заливка бетоном надземной части опорного столба.
- Армирование сваи производится тут же по окончании наполнения полости бетоном и очищения устья скважины.
Способы создания буронабивных свай
Каждый способ предусматривает предварительное формирование скважины. Если работы проводятся в условиях неустойчивого грунта, то дополнительно стенки закрепляют глинистым раствором (как правило, из бентонитовой или комковой глины).
Его нагнетают в лунку по буровой штанге или деревянному желобу с уклоном в 1 см на погонный метр. В результате на поверхности образуется прочная водостойкая корка. Следующие действия проводятся по аналогии с «сухой» технологией.
Технология изготовления буронабивных свай «сухим» способом
Актуален такой способ устройства буронабивного фундамента в устойчивом грунте. Почва может быть тугопластичной, глинистой с твердой или полутвердой консистенцией. В районах с грунтовыми или промышленными агрессивными водами применение не рекомендуется. Глубина скважины может составлять 30 м, диаметр 0,4-1,2 м.
Алгоритм действий выглядит следующим образом:
- Бурение. Метод выбирается вращательный. Техника оснащена шнековой колонной или ковшовым буром. При необходимости нижнюю часть скважины увеличивают специальным расширительным оборудованием или посредством взрыва под небольшим количеством залитого бетонного раствора. Последний вариант позволяет дополнительно уплотнить грунт.
- Армирование. Здесь могут быть использованы металлические трубы, отдельные стержни диаметром 12 мм или заранее собранный из прутьев каркас (узловые соединения оформляются вязальной проволокой). Выбор арматуры проводится в соответствии с нормативами в ГОСТе 34028-2016. Его размеры должны быть меньше окружности скважины примерно на 3-5 см. Длину рассчитывают с запасом относительно посадочного места в 30 см. Рассматривается также вопрос сплошного усиления будущей сваи либо частичного с выходом на ростверк. Выбор делают на основании планируемых нагрузок на основание со стороны почвы и здания.
- Бетонирование. Раствор заливают с помощью загрузочного бункера или оснастки автосмесителя. Для рабочей массы рекомендуется использовать бетон класса В15 с водонепроницаемостью от W6. Он должен соответствовать СНиП 2.03.01-84. Постепенно из скважины вытаскивают бетонолитную трубу. На ее приемной воронке монтируют вибраторы для уплотнения смеси. Последнее действие проводится в течение 5-10 минут каждые 0,5 метров залитого раствора.
- В завершение отливают головную часть конструкции. Это делают в специальном кондукторе.
Технология устройства буронабивных свай с обсадной трубой
Обсадные трубы используют для монтажа буронабивных свай в условиях любого грунта вне зависимости от расположения грунтовых или промышленных вод. Отдельные секции соединяют между собой путем стыковки с применением болтов или с помощью сварочного оборудования.
Допустимо устройство как временной, так и несъемной опалубки. Оставляют трубы в соответствии с нормативными документами, техническим обоснованием. Например, в случаях с оползнями, водонасыщенными почвами, на склонах, при высокой скорости подземных потоков (свыше 200 м/сутки).
Алгоритм действий по этой технологии выглядит так:
- Бурение. Для формирования скважины используют специальную установку с оснащением вращательного или ударного типа.
- Погружение обсадной трубы. Здесь задача выполняется двумя способами: гидродомкратами одновременно с бурением или путем забивания, вибропогружения.
- Армирование. Здесь варианты рассматривают по аналогии с «сухим» способом устройства свайного фундамента.
- Бетонирование проводится одновременно с удалением обсадных секций. Их перемещают вертикально, путем вращения или возвратно-поступательными движениями. В процессе дополнительно происходит уплотнение раствора.
- В завершение формируют головную часть кондуктором.
Существует технология устройства буронабивных свай с обсадной трубой, которая называется фундэкс. Здесь добавлены особенности инъекционного способа: без ударного или вибрационного воздействия на грунт, диаметр до 0,6 м. Этот метод актуален для строительства в сейсмически непостоянных районах, в условиях плотной застройки.
Технологии монтажа
Правильная технология монтажа – залог надежности фундамента. Выделяют несколько технологий устройства буронабивных свай. Краткая характеристика каждого вида приведена в таблице:
| № | Технология | Детализация |
|---|---|---|
| 1 | Fundex | – разработана для использования в сейсмически опасных районах; – глубина расположения пятки свай – более 45 м.п.; – предназначена для строительства фундамента объектов повышенной опасности (военные объекты, гидростанции и т.п.); – отсутствует выемка грунта, его уплотняют от оси сваи к краям. |
| 2 | Double Rotary | – разработана для использования на сыпучем грунте; – рекомендована для использования в районах плотной застройки; – совмещает в себе технологию шнека и вращение инвентарных (обсадных) труб. |
| 3 | CSP | – разработана для обводненных грунтов или участков с сыпучим грунтом; – предназначена для буросекущих свай; – отличается наличием установок с двойным вращателем; – предполагает поочередное армирование свай (через одну). Причем сначала устанавливают бескаркасные сваи. |
| 4 | CFA | – предполагает бурение скважины, заполнение ее раствором и затем погружение каркаса в бетонный раствор. |
| 5 | Casing | – предполагает использование обсадной трубы с келли-штангой. При этом труба подается секциями; – Келли-штанга – это телескопическая штанга, которая раздвигается в процессе бурения скважины. |
| 6 | Вибрационный способ | – предполагает передачу вибраций через обсадную трубу; – используется на слабых грунтах. |
Плюсы и минусы применения буроинъекционных свай
Главным преимуществом буроинъекционных свай перед другими видами является полное отсутствие вибрации во время проведения монтажных работ.
Кроме того существенными плюсами можно считать:
- минимальное время монтажа;
- отсутствие надобности в крупных земельных работах;
- возможность установки в очень стесненных условиях;
- способность проведения монтажа без смещения слоев земли;
- надежность, которая обеспечивается осуществлением компьютерного контроля над работой;
- минимальное влияние на само здание и окружающие объекты;
- возможность проведения работ в холодное время года.
На видео — процесс установки буроинъекционной сваи
Но у данного вида свай существуют и недостатки:
- работы должны быть произведены четко и слажено, иначе бетон успеет застыть до того, как в него будет заложена арматура;
- при монтаже в очень сухом или тугопластичном грунте для продления времени затвердевания бетона придется использовать специальные добавки;
- нежелательно использование на участках, расположенных на склоне.
Преимущества использования буроинъекционных свай
Буроинъекционные сваи – это
- Увеличение прочности и надежности фундамента и конструкций зданий.
- Сокращение времени строительства, поскольку монтаж буроинъекционных свай максимально автоматизирован и не требует малоквалифицированного ручного труда.
- Сокращение финансовых затрат вытекает, в первую очередь, из сокращения временных затрат.
- Широкий спектр применения – фундамент, стенки котлованов, несущие конструкции зданий и т.д.
- Расширение ареала строительства. С буроинъекционными сваями можно строить здания там, где применение традиционных свай под запретом из-за опасности повреждения рядом стоящих строений.
Рис
.: Заливка бетона в металический каркас буроинъекционной сваи
Необходимое оборудование
Для производства по технологии CFA и DDS используются буровые вышки, бетононасосы и вибропогружатели, обеспечивающие установку каркаса.Различие заключается в оснащении вышки.
- При реализации технологии CFA используется непрерывный полый шнек. Полый канал его в момент бурения защищается крышкой, которая открывается на этапе подачи раствора.
- Для технологии DDS используется специальная насадка-раскатчик, уплотняющая грунт. Лишь при попадании твердой породы ее заменяют на забурник.
Профессиональное выполнение буроинъекционных свай с помощью современной техники обеспечит точность установки, долговечность свай, сохранение их эксплуатационных характеристик на протяжении всего срока эксплуатации.
Возведение столбчатого и любого другого типа фундамента требует внимания к обеспечению достаточного уровня прочности. Это служит гарантом качества возводимой конструкции и надежности в ее будущей эксплуатации. Существует множество методик, которые призваны обеспечить устойчивость фундамента. Среди них много инновационных и пока не подтвержденных достаточным числом примеров, но есть и проверенные неоднократно.
Стоит детально разобраться и ответить на вопрос: буроинъекционные сваи – что это такое?
Буроинъекционные сваи, технология производства которых требует особого внимания, призваны создать фундамент высокой надежности. Само устройство буроинъекционных свай гарантирует устойчивость конструкции. Их производят с использованием армирующих элементов.
В оптимальной ситуации после извлечения бурового инструмента, которым выполняют скважины, следует погружать каркас из арматуры. Сегменты, составляющие этот каркас, скрепляют сваркой или проволокой. Стыки должны быть прочными и обеспечивать работоспособность «скелета».
Если сваи небольшие, то допускается погружать каркас в уже закаченную инъекционную смесь.
Подача используемого раствора осуществляется с помощью полого бурового шнека или трубы, которая извлекается или остается в массе бетона. В работе применяют насосы, создающие давление до 30 атмосфер. Инъекцию по созданию сваи выполняют до тех пор, пока смесь не станет выходить из устья скважины.
Технология устройства буроинъекционных свай определяет объем смеси в 1,25 – 2,5 от объема созданной скважины. В некоторых ситуациях этого объема может не хватить, что связано с рыхлостью стенок и просачиванием смеси в грунт.
Рекомендованный раствор для инъекционных работ – марки П4. В проекте закладываются характеристики прочности бетона. Использованный раствор должен обеспечить выход на определенный уровень прочности в положенное время.
