Перекрытия досками на 50 и другие ходовые размеры
Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.
Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров: тонкости
Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.
Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.
На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.
50х200 — перекрытие для проема 4 и 5 метров.
Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.
Leo060147Пользователь FORUMHOUSE
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.
Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.
Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta.
RoracottaПользователь FORUMHOUSE
Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:
Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.
Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.
Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.
Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.
Влияние марки на характеристики газобетона
Теплопроводность. Чем коэффициент теплопроводности ниже, тем лучше сохраняется тепло. Для газобетона марки D350, коэффициент теплопроводности составляет от 0,075 (Вт/м2), а для блока марки D700 — 0,25 (Вт/м2).
Прочность и плотность. Повторимся, что чем плотность газобетона выше, тем блок прочнее и холоднее. Плотность газобетона может быть от 200 до 1200 кг/м3, что соответствует марке.
Огнестойкость. Газобетон любой марки является огнестойким, то есть не поддерживает горение и выдерживает высокие температуры.
Паропроницаемость. Данный параметр показывает способность материала пропускать водяной пар при разности парциального давления.
Деревянные перекрытия
Дерево — легкий строительный материал, который компенсирует лишний вес стен из газобетона. Популярность конструкций из дерева обусловлена легкостью монтажа и доступностью цены. Древесина имеет короткий срок эксплуатации, в сравнении с железом и бетоном. Но это компенсируется легкостью демонтажа пришедших в негодность участков.
Расстояние между точками опоры бруса не может превышать 6 метров, из-за риска излишнего прогиба перекрытия. Перед монтажом брусья и балки пропитываются составами, которые предотвращают появление плесени и повышают противопожарные характеристики.
Монтаж
Деревянные перекрытия в доме из газобетона удобно использовать благодаря податливости материала.
Под балки из дерева оборудуется армированный пояс. Во время заливки пояса бетоном в него укладываются анкера или пластины из металла, на которых будут фиксироваться балки.
Глубина опирания деревянных балок на стены из газобетона должна быть свыше 120 мм. Это необходимо, чтобы края газобетонных панелей не крошились.
Класть балки начинают с краев, применяя строительный уровень. Затем их соединяют толстой леской, которая будет служить ориентиром для остальных балок. При укладке деревянного изделия в стену расстояние от торца балки до стены должно превышать 2 см. В этот отступ укладывают утеплитель. Гидроизоляция торцов недопустима, так как она приведет к гниению дерева.
Поверх основных монтируют поперечные балки, на которые будет уложен обшивочный материал. Сначала обшивают нижнюю сторону балочного перекрытия, чтоб уложить на него изолирующие материалы. Затем производят обшивку сверху материалом, который будет служить напольным покрытием.
Перед укладкой, деревянные балки следует защитить от влаги, в местах соприкосновения с другими материалами. Для этого подходит обработка битумом или гидроизолом и прокладка из рубероида или толи.
- доступная ценовая категория и легкость монтажа, делают деревянные перекрытия популярными;
- недолговечность сглаживается легкостью замены отдельных элементов;
- использование природных материалов, не приносящих вреда здоровью.
- угроза гниения и поражения вредителями;
- способность к горению;
- необходимость периодических обработок во время эксплуатации.
Торцевые стороны балок должны иметь спил с углом от 60 до 70 градусов. Это необходимо для влагооборота в древесине.
Технология производства двутавровых балок
Деревянные двутавровые балки перекрытий изготовлены из плит ОСБ и строганого бруса камерной сушки (серия Wood), а также клееного по европейской технологии LVL-бруса (серия LVL).
Достоинства деревянной двутавровой балки перекрытия:
- долговечность;
- идеальная заявленная геометрия;
- использование только сухого материала камерной сушки;
- возможность монтажа длинных пролетов (максимальная длина составляет 12 м);
- высокая точность и стабильность геометрии;
- возможность круглогодичного использования в строительстве;
- возможность внутренней прокладки инженерных коммуникаций;
- удобный монтаж (в 5-10 раз быстрее чем для ж/б монолита, пустотной плиты и доски), с минимальными затратами труда и без необходимости подачи спецтехники.
Балки перекрытия (двутавровые) не растрескиваются и не деформируются со временем. Двутавры под торговой маркой ICJ (InterCity Joist) – отличная альтернатива тяжелым и сложным в работе металлическим и железобетонным покрытиям, монтаж которых связан с необходимостью выполнения «мокрых» работ, дополнительного привлечения арматурщиков, бетонщиков и т.д.
Применяются в:
- цокольные перекрытия домов из газоблоков, пеноблоков, газосиликата, арболита, газобетона, пенобетона;
- межэтажные перекрытия домов из газоблоков, пеноблоков, газосиликата, арболита, газобетона, пенобетона;
- чердачные перекрытия домов из газоблоков, пеноблоков, газосиликата, арболита, газобетона, пенобетона;
Не хотите разбираться в деталях?
Пришлите нам чертежи вашего дома из блоков, можно даже сделанные от руки. Мы оперативно начертим раскладку двутавровых балок, подберем сечение, рассчитаем количество, а также сориентируем вас по стоимости и срокам изготовления материала. Если необходимо, просчитаем стоимость доставки. Перекрытие в доме из блоков должно быть не менее прочным и надежным, чем стены, поэтому мы рассчитываем балки под нагрузку 400 кг/м2, что обеспечивает конструктивную жесткость по СНиП.
Грибенкина Евгения, архитектор-конструктор
Отправить чертежи
Приступаем к монтажу
Подготовка балок
Прежде чем начинать монтаж, нужно провести соответствующие подготовки. Если считаете необходимым, нанесите на древесину антипирены и антисептик, о которых говорилось выше. После этого дождитесь, пока материал просохнет.
Края балок, которые станут основой для перекрытия, подпиливают под углом в 60%. После этого их обматывают рубероидом – благодаря этому предотвращается истирание. Срезы желательно не заматывать, чтобы древесина дышала.
При этом нежелательно допускать контакт этих краев с газобетонными блоками. Высокая влажность от конденсата нередко приводит к развитию плесени на необработанной древесине. Чтобы этого не происходило, нужно оставлять небольшой зазор – около 5-7 сантиметров.
Монтаж балок
Следующий этап – монтаж крайних балок. Если монолитный пояс из бетона заливался с учетом деревянного перекрытия, на нем часто оставляют специальные ниши для более прочной фиксации. В противном случае балки укладываются прямо сверху на монолит
Остальные балки укладываются, причем очень важно соблюдать просчитанный шаг. Мастера используют строительный уровень, чтобы контролировать идеально ровную укладку
Крепеж перекрытий производится с помощью шпилек, уголков или пластин, покрытых составом, защищающим от ржавчины.
Установка наката и теплозвукоизоляционного слоя
Балки необходимо дополнить черепными брусками. Крепят их к низу балок, гвоздями или саморезами. Оптимальное сечение 5х5 сантиметра. Их главной функцией является удержание чернового пола между балками, на который будет произведена укладка теплозвукоизоляционного материала. Кроме того, к нему крепится потолок нижнего этажа.
На балки и на черновой пол, уложенный на черепные бруски, крепим гидропароизоляцию, с нахлестом 10 см., стыки склеиваем скотчем. Между балками, по их верхнему уровню, укладываем теплозвукоизоляцию, самый распространенный вариант минеральная вата. Поверх минваты укладываем мембрану, которая будет выпускать влагу, но не будет её пускать.
Теперь начинается установка наката. Выбранный брус или доски крепятся к нижней части балок.На балки укладываются лаги с заранее просчитанным шагом.
Лишь после этого наступает самый важных этап работ – настил полов. Зазор между досками необходимо минимизировать – при необходимости используйте рубанок, чтобы исправить выявленные в ходе примерки дефекты.
Если доски достаточно аккуратны, гладки и красивы, а также вписываются в заранее задуманный классический интерьер, их можно оставить без отделки. Но большинство владельцев, выбирающие деревянное перекрытие дома, предпочитают укладывать на доски ламинат, линолеум или даже паркет. В этом случае поверхность должна быть идеально ровной. Поэтому поверх досок необходимо уложить фанеру или ДСП. Они не только немного повысят теплоизоляционные свойства перекрытий, но и скроют любые недостатки, гарантируя легкость при монтаже напольных покрытий.
Нижняя поверхность перекрытия обшивается вагонкой, гипсокартоном или же оставляется без отделки (если речь идет про цокольное перекрытие). Но в последнем случае не лишним будет использовать паро- и гидроизоляцию. Грунт будет выделять испарения (если только не использовался монолитный фундамент, что не характерно для домов из газобетона), которые могут проникнуть в жилые помещения, что крайне нежелательно. То же самое можно сказать про чердачные перекрытия – при протечке кровли дождевая и талая вода будет попадать на чердак, и чтобы она не просочилась в жилые помещения, нужно принять соответствующие меры. Но если сверху чердачным перекрытиям угрожает дождевая влага, то снизу – испарения, создаваемые самими людьми. Поэтому их нужно защитить с обеих сторон.
В качестве гидроизоляции можно использовать как обычный строительный полиэтилен, так и рубероид. Второй вариант значительно дороже, зато и его надежность выше.
Как видите, устройство деревянного перекрытия в доме из газобетона не является особенно сложной работой. Она может быть выполнена не специалистом, имеющим под рукой лишь минимальный набор инструментов и материалов.
Другие материалы по теме:
- Виды перекрытий зданий, их конструктивные особенности.
- Как сделать деревянное перекрытие между этажами в кирпичном доме?
Ленточный базис
Пеноблочное строение не всегда требует мощного основания, так что ленточный фундамент идеально подходит по технологии строительства.
Давайте рассмотрим пошагово, как сделать пол в доме из пеноблоков, с учетом ленточного базиса:
- Убираем всю растительность, которая у нас есть между бетонными стенками.
- Засыпаем слой песка или керамзита и хорошо все уплотняем. У нас это будет своеобразной подушкой.
- Укладываем на слой подушки гидроизоляцию.
- Монтируем балки.
Здесь сделаем небольшое отступление.
Чтобы прикрепить балки к стенкам бетона, нам нужно:
- Сделать разметку, причем гидроуровнем и точно.
- Гидроизолировать своими руками поверхность бетона, можно мастикой.
- Балку «посадить на» анкера, с шагом в 50-60 см.
Шаг обрешетки
Теперь, когда мы прикрепили балки по периметру, можно начинать обрешётку.
Далее начинаем устанавливать брус на полки, причем стараемся, чтобы он ложился перпендикулярно короткой стороне комнаты, если у нас прямоугольное помещение. То есть кладем их по ширине, а не длине. (см. также статью Нужно ли утеплять дом из пеноблоков: советы специалистов)
Шаг соблюдаем в 60 сантиметров, и балки крепим шурупами по дереву. Естественно кладем их на ребро.
Накрыть брусья можно либо доской половой, либо фанерой. Главное, чтобы у нас получилась достаточно ровная поверхность, на которую мы кладем пароизоляционную пленку и дальше уже по выбору, покрытие. То есть, инструкция дальнейшая относится уже к другой работе.
Монолит
С монолитным фундаментом, устройство пола в доме из пеноблоков — процесс намного более простой. Здесь нам необходимо вывести черновой вариант на нужный уровень, и сделать его ровным.
Укладка пола по стяжке
Кстати, если монолит уже сам по себе ровный, то для многих специалистов, это и есть пол. И действительно, нам достаточно накрыть его гидроизоляцией, и можно уже устраивать покрытие, например, класть плитку, и даже ламинат.
Мы рассмотрим вариант, при котором монолит ровный, и мы приступаем сразу к обрешетке:
- Делаем разметку, по которой будем устанавливать балки, шаг между ними соблюдаем в 60 см.
- Подготавливаем поверхность. Проводим гидроизоляцию. В нашем случае мы можем промазать в несколько слоев бетон мастикой, или накрыть его полиэтиленом плотным или рубероидом. Делать это обязательно!
- Обрабатываем брусья антисептиком.
- Устанавливаем балки.
При установке балок мы можем использовать два простых метода:
- Кладем дерево на бетон, то есть мы используем принцип «маяка». Балка должна быть закреплена, и бетон полностью связывает ее с монолитом.
- Кладем балки и крепим их с помощью металлических уголков. Одна часть уголка крепится к древесине, вторая в пол на болты.
Не сказать, что от этого сильно изменяется цена, тем не менее, с точки зрения скорости работы, второй вариант, конечно более предпочтителен.
Далее укладываем утеплитель, минеральную вату, и накрываем все фанерой или половой доской. (см. также статью Утепление пеноблочного дома – как сохранить тепло и не потратить все деньги)
Накрытый фанерой пол
Интересный вариант
Есть еще один интересный вариант устройства стяжки в случае ленточного фундамента, когда вместо подушки из песка и керамзита мы используем пол из пеноблоков. Материал обладает отличными теплоизоляционными показателями, так что черновой вариант из него получается теплым и прочным.
Виды конструкций перекрытий
Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.
Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время
Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу
В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:
А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.
В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.
Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.
Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.
В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.
Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.
Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.
Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.
Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.
Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.
К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:
А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:
Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.
Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки
Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (400 кг/м 2 ). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.
Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:
- Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
- При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
- Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
- При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
- Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
- Шестиметровое перекрытие делается из балок размером 15 на 20 см.
Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:
пролёт (м)/ шаг установки (м)
2,0
2,5
3,0
4,0
4,5
5,0
6,0
Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м 2 . Вот значения для шага установки 60 см:
В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html
Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:
- нет в продаже балок с требуемым сечением;
- доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.
Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.
Здесь два варианта:
- В опалубку.
- В специальные U-образные блоки.
Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.
Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.
Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

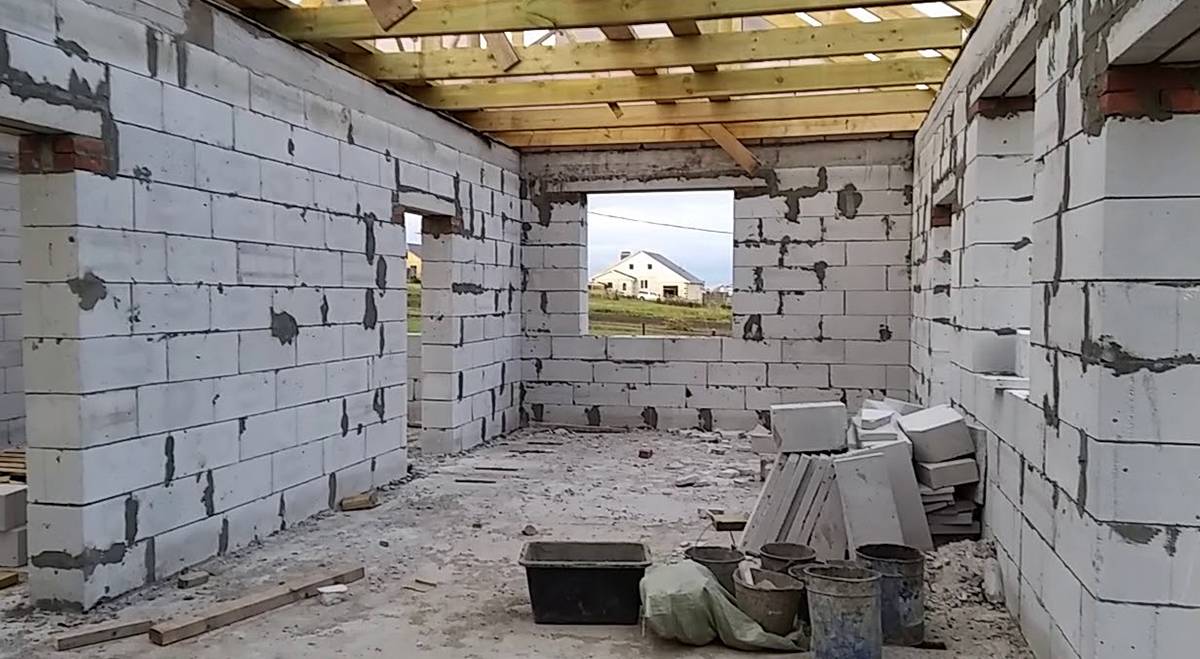

Установка балок перекрытия в доме из газобетона
Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей.
Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления.
Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.
Виды деревянных перекрытий
Деревянные перекрытия настилаются по несущим балкам. Обычно их выполняют из клееного или цельного бруса.
Существует три типа перекрытий:
- балочное;
- ребристое;
- балочно-ребристое.
Балочные перекрытия могут состоять из балок, на которые настилается черновой пол, затем утеплитель и декоративные напольные материалы.
Совет!Рекомендуемый размер для несущих балок: до 0,4м высотой * до 0,2м шириной * до 15м длиной (но не менее 5 метров).
Ребристые применяются редко. Такой вид настила перекрытия применяется, если дом строится из деревянного каркаса. Отличительной чертой является частая укладка рёбер и обшивки.
Допустимо 0,3 – 0,5 м. Допустимые размеры ребер: до 5 м длина, до 0,3м ширина. Перекрытия обшиваются с помощью плит OSB, ДСП или фанерой.
В качестве звукоизоляции устилается минеральная вата.
Балочно-ребристые перекрытия состоят из балок и рёбер. В данном случае, рёбра настилаются по балкам. Количество брусьев в данном способе потребуется значительно меньше. Расход древесины уменьшается, но монтаж усложняется.
Конструкция деревянного перекрытия
Перекладины монтируют на стадии строительства, одновременно с возведением стен.
Высота и сечение бруса для перекрытия зависят от:
- частоты шага;
- толщины балки;
- размера нагрузки на несущие перекрытия;
- типа древесины балки.
Важно!Для пролёта, длиной 5 м применяют балку размером 18*10см или 20*7,5см. Укладываются такие балки через каждые 60 см
При усиленных нагрузках такое сечение может вызвать прогиб
Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию
При усиленных нагрузках такое сечение может вызвать прогиб. Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию.
Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство.
Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса.
При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:
- битумных средств, праймера;
- рулонного рубероида, битума или толи;
- жидкого гидроизола на битумной основе;
- линокром.
Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами
Очень важно места стыка выполнять над опорой
Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям.
Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см.
Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.
По сконструированным балкам настилают лаги, а поверх них – дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.
Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам.
Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья.
В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:
- несущие брусья;
- лаги, утеплитель, звукоизоляция, пароизоляция;
- черновой дощатый настил;
- облицовочное напольное покрытие.
Монтаж перекрытий на деревянных балках
В качестве горизонтальных опор этих сооружений применяют:
- оцилиндрованное бревно;
- перекрытия в доме из цельного бруса;
- доски, скреплённые и поставленные на ребро;
- деревянный двутавр.
Прямоугольные цельные балки производятся и продаются, как правило, пятиметровые. Всякие их удлинения не рекомендуются, если ширина пролёта, который они должны перекрывать, окажется больше. Но если масштабы корпуса из газобетона как раз соответствуют их параметру, то перекрывающая конструкция будет очень надёжной, прочной. А монтаж её возможен быстрый и своими руками.
Сечения горизонтальных несущих опор зависит от частоты их укладки и ширины пролёта. Всё это можно узнать из таблиц справочников о строительных нормах и правилах. Особо уязвимы места, где деревянные балки соприкасаются с газобетоном. Здесь обязателен слой гидроизоляции. Торцы их утепляются полистиролом и вводятся в стену не менее чем на 12 см. Такая технология продлевает срок эксплуатации всего перекрытия.
Усиление
Профессиональные конструктора сходятся во мнении о том, что перепланирование старых квартир, оборудованных смешанными перекрытиями является очень непростым. Эти устаревшие строительные объекты обладают обилием редкостных особенностей и характеристик, которые непременно требуется учитывать, чтобы выполнить весь комплекс реконструкции и при этом не «завалить» здание, а напротив, усилить его прочностные характеристики и продлить срок эксплуатации.
Когда и зачем нужно?
Этот процесс может начинаться владельцем жилья только после получения соответствующего технического заключения на перепланировку о целесообразности и безопасности запланированных мероприятий.
В Москве такое заключение выдает ГУП МосжилНИИпроект, и стоит оно весьма недешево.
После оформления договора собственника с вышеназванной организаций, ее специалисты проводят обследование несущих конструкций и перекрытий на предмет технического состояния и возможности замены, без разрушения остальных важных конструкций дома. После это выполняется проект реконструкции в котором указывается технология замены перекрытий и виды применяемых материалов.
Какими материалами?
Вид материалов будет зависеть от выбранного проекта реконструкции. Например, если неисправна какая-то балка, ее можно укрепить при помощи различных протезов. При этом будет нужно установить кратковременные опоры, которые придется убрать после выполнения работ по усилению, удалить прогнившие части конструкции и усилить их протезами необходимого типа: концевыми либо промежуточными.
Если будут устанавливаться новые металлические балки, то кроме двутавров, которые как правило применяются для смешанных перекрытий, также собственнику потребуется приобрести пиломатериал для настила, легкие сборные плиты для наполнения конструкции, тепло- паро- гидрозащитные материалы.
Теплозащита для таких конструкций должна быть выбрана толщиной не менее 100 мм и иметь акустические характеристики, чтобы в итоге слойное покрытие имеют защиту по воздушному шуму не менее 52 дБ, а по ударному — 60 дБ.
Второй вариант усиления конструкции перекрытия намного сложнее выполнить технически и обходится он заказчикам дороже, однако долговечность таких конструкций также значительно выше и определяется в несколько десятков лет.
Как сделать?
собственник квартиры должен заключить договор с подрядчиком на безопасное выполнение работ
Этот момент очень важен, поскольку если что-то пойдет не так, подрядная организация должна возместить все причиненные убытки
Основные работы по усилению смешанных перекрытий в старых домах с заменой на облегчённые монолитные конструкции:
- Выполняют демонтаж старых полов.
- Демонтаж перестенков выполняют только если данные мероприятия определены проектом и с разработкой точной технологической картой усиления проемов,ю вместо демонтируемых объектов.
- Вентиляционные системы изменять не разрешается.
- После вскрытия пола, очищают пространство от шлака и мусора. Укрепляют и грунтуют несущие потолочные балки, которые не повреждены гнилью.
- Сверху укладывают двутавр для укрепления конструкции и снятия нагрузки с ниже расположенного потолка.
- Закрепляют двутавр сваркой и заводят в кирпичные стенки.
- Устанавливают новые деревянные перекрытия или меняют их на монолитные.
- Нижние доски пола обрабатывают антисептической и огнезащитной пропиткой. Устанавливают шумозащитные профили.
- Устанавливают оцинкованный лист с высоким профилем.
- Укладывают арматуру и заливают облегченной керамзитобетонной смесью.
- Устанавливают армосетку 100х100.
- Выполняют чистовую стяжку по маячкам.
Выводы и рекомендации по устройству деревянного перекрытия
Деревянное балочное перекрытие в доме с газобетонными стенами практически не отличается по своему устройству от аналогов на кирпиче или керамзите. Расчёт нагрузок, подбор материалов осуществляется аналогично, как и устройство опорного узла. Следует учесть меньшую толщину стены, что сокращает возможности для облицовки узла снаружи, но позволяет качественно утеплить его вспененными синтетическими материалами. Меньшая прочность газобетона предполагает устройство подушки опирания для передачи и распределения узловой нагрузки. В качестве неё можно использовать армированный пояс.
