Три вида деревянного фундамента

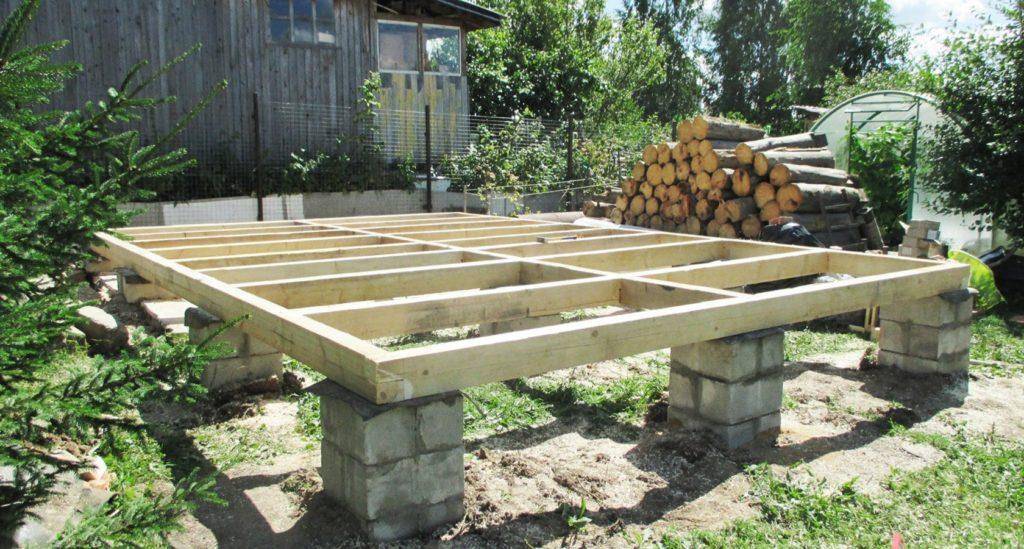

Столбчатый фундамент

Столбчатый фундамент – самый простой фундамент для деревянного дома . Основой (опорой) для дома служат столбы. Их располагают на некотором расстоянии друг от друга (от одного до трех метров). Для небольшого дома столбы обязательно должны быть установлены в углах дома и там, где пересекаются несущие стены. Если же дом имеет большую площадь, опорные столбы необходимо размещать по всему периметру равномерно.

Столбчатый фундамент

Чтобы придать конструкции жесткость, на столбы укладывается фундаментная балка (железобетонный ростверк или деревянный брус). Таким образом опоры связываются между собой в единое целое

Нагрузка на фундамент при этом распределяется равномерно, что немаловажно. Помимо этого, под опорами значительно уменьшается усадка, если фундамент устанавливается в промерзающих грунтах

Столбчатый фундамент относится к категории «фундаменты мелкого заложения», так как глубина установки столбов в грунт всего 0,5 метра. Под столбы укладывается мелкая галька или осуществляется заливка бетоном.

Существует две разновидности столбчатого фундамента – монолитные и сборные.

Монолитный столбчатый фундамент используют, если уровень грунтовых вод больше метра (низкий). Бетон заливается в пробуренные в земле отверстия и укрепляется металлической арматурой.

Сборный столбчатый фундамент возводится при строительстве объекта на территории с высоким уровнем грунтовых вод. Вся конструкция собирается на площадке. Столбы объединяют с железобетонной плитой, укрепляют металлической проволокой, затем устанавливают на место.

Столбчатое основание – подходящий фундамент под деревянный дом, имеющий небольшой вес по сравнению с каменным или кирпичным. Эта опорная конструкция обеспечивает надежность и устойчивость постройки, если она располагается на плотном промерзающем грунте, а также на скалистых поверхностях и в местах с возможностью подтапливания.

Фундамент ТИСЭ

Фундамент ТИСЭ

ТИСЭ (Технология Индивидуального Строительства и Экология) – это комбинация столбчатого и ленточного видов фундаментов. Фундамент ТИСЭ имеет еще названия свайно-ростверковый или свайно-столбчатый. Отличие данной технологии в том, что для опор требуется бурение скважин с расширением внизу. В готовую скважину устанавливается арматура и заливается бетон. Глубина бурения – на 10-15 см ниже уровня промерзания грунта. Сверху сооружается ростверк по типу ленточного фундамента.

Фундамент ТИСЭ является универсальным, потому что может применяться при возведении построек любой тяжести. Это надежный фундамент как для деревянного дома, так и для каменного.

Фундамент ТИСЭ можно сделать своими руками, для этого не потребуется привлечение тяжелой техники. Достаточно экономичный вариант, так как бетона требуется в разы меньше, чем, например, для ленточного фундамента.

Требования к материалу свай при возведении деревянного основания

Устройство столбчатого фундамента из деревянных свай основано на применении технологии использования стульев.

Котлован под сваи

Главное отличие от других строительных технологий – необходимость дополнительно готовить котлованы для установки деревянных стоек. Причем, копать ямы на дом можно только в тех местах, где грунтовые воды залегают либо достаточно глубоко по сравнению с длиной свай, либо очень близко к поверхности.

При этом все равно происходит попадание влаги в дерево. По этой причине к сваям из дерева предъявляются особые требования:

1. Древесина должна быть обработана с помощью специального раствора.Так как материалу необходимо обеспечить долговечность в процессе эксплуатации, все деревянные сваи своими руками или с помощью специального оборудования обрабатываются антипиринами и солесодержащим раствором. Также для придания древесине гидроизоляционных свойств можно провести обугливание ее концов.
2. Для свай используют только плотные сорта древесины.Благодаря своей природной плотности такие породы, как сосна и дуб, находят применение именно в деревянном столбчатом фундаменте. Плотная структура волокон позволяет им практически не впитывать влагу, за счет чего срок службы основания значительно увеличивается.
3. Бетонное основание из древесины должно опираться на твердую почву.В случае невозможности устройства стоек на твердый грунт необходимо использовать висячие сваи.
4. Закладывать древесину можно только на глубину не меньше 1,5 метров.
5. Заглублять фундамент на дом следует на 0,5 метра ниже, расположения зоны промерзания в вашем регионе.

Ростверк и забирка

В столбчатых и свайных фундаментах верхние концы соседних опор связывают между собой в одном уровне балкой – ростверком. На ростверк монтируют стены и цокольное перекрытие. Ростверк чаще всего делают из монолитного железобетона, стального проката (двутавр, швеллер) или длинномерной древесины.

По расположению подошвы относительно уровня земли, ростверки бывают высокими, низкими или заглубленными.

Подошва высокого ростверка висит над землей, у низкого ростверка — находится на уровне отмостки, а у заглубленного — расположена ниже отмостки.

Для защиты деревянных стен от увлажнения, верхнюю отметку ростверка фундамента дома рекомендуется устраивать на высоте не менее 0,5 м. от уровня отмостки. Поэтому, для дома или бани с деревянными стенами выгодно использовать фундамент с высоко расположенным ростверком.

Фундамент столбчатый для деревянного дома с высоко расположенным монолитным железобетонным ростверком. Верх ростверка на высоте 0,5 м. от уровня отмостки. Высота ленты ростверка 200 мм.

Видимые промежутки между опорами фундамента, от отмостки до стен дома, обычно закрывают декоративным экраном — забиркой, из плитных материалов на каркасе. Каркас закрепляют на столбчатых опорах фундамента.

На столбиках фундамента закрепляют каркас из пиломатериала или стального профиля. На каркас монтируютпанели цокольного сайдинга. Забирка сверху защищена доской отлива. Отлив лучше делать из кровельной стали. Отлив прикрепляют к брусу обвязки. На каркас, под панели сайдинга, рекомендуется закрепить плиты утеплителя. Утепление ростверка и пространства под домом уменьшит глубину промерзания грунта, а также снизит требования к утеплению цокольного перекрытия и труб водопровода и канализации. В продаже можно найти фасадные термопанели (термосайдинг) — облицовочные панели со слоем утеплителя.

В обшивку забирки, ближе к углам, не забудьте установить клапаны для вентиляции пространства под полом. Общая площадь вентиляционных отверстий должна быть равна 1/400 площади подпола. На зимний период клапаны закрывают.

Кладка забирки из кирпича или блоков непосредственно на грунт возможна только на не пучинистых грунтах. Устраивать железобетонную ленту в основании, для кладки на неё кирпича или блоков забирки, не советую. Если хочется забирку из камня, то выгоднее сделать мелкозаглубленный ленточный фундамент из кладочных материалов.

Читайте: «Как сделать дешевый ленточный фундамент из кирпича или малоформатных блоков».

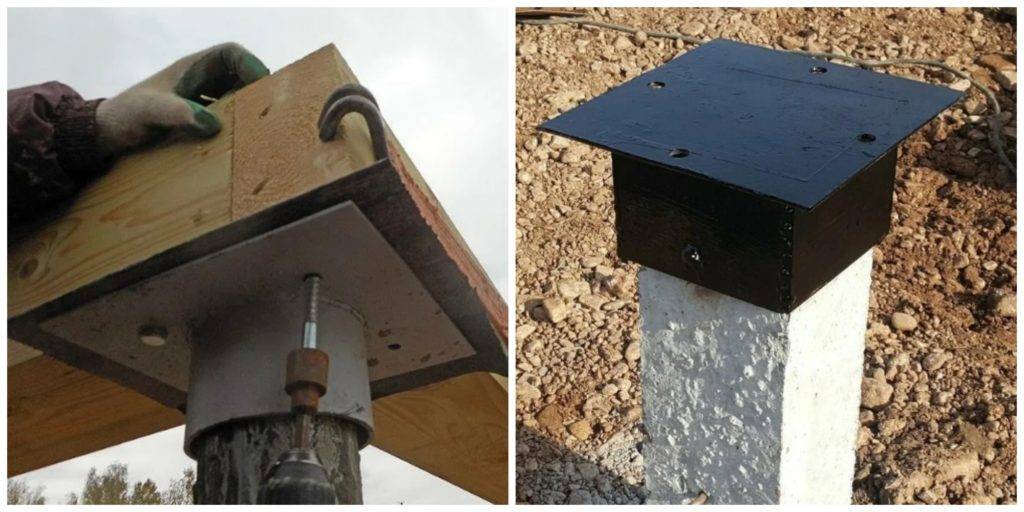

Монтаж обвязки на фундамент

Обвязка фундамента любого каркасного дома зависит от типа основания. Алгоритмы действий везде похожи, но многие детали – в частности, способы крепления обвязки – могут отличаться.

Свайный или столбчатый

Нижняя обвязка каркасного частного дома на столбчатом фундаменте проводится по достаточно простому алгоритму. Форма фундамента для каркасного дома на винтовых сваях или столбах может быть любой. Но порядок действий при этом всегда одинаковый:

1. Разложить пиломатериалы на месте будущего монтажа.
2. Сначала обвязать углы фундамента. Самый распространенный способ соединения бруса и досок в углах – вполдерева.
3. Прикрепить материал к ростверку (если он есть) или напрямую к сваями. Для крепления лучше использовать пробки, штапики или анкера.
4. Дополнительно укрепить углы гвоздями или саморезами. Каждый элемент должен быть скреплен со всеми соседними.
5. Положить остальной брус плашмя (если он прямоугольный, а не квадратный), делая шаг между брусьями в среднем от 1,5 до 2 м. Скрепить такими же гвоздями или саморезами.

На этом обвязка свай каркасного дома завершена. Если используется двойное обвязывание, то второй слой древесины кладется уже не плашмя, а на ребро. Обвязка свайного фундамента подразумевает, что брус одновременно будет служить лагами для чернового пола.

Ленточный

Нижняя обвязка каркасного дома на ленточном фундаменте – намного проще, чем на свайном. Укладывать доски или брус на ровную ленту существенно легче. Порядок здесь следующий:

1. Сделать в углах фундамента гнезда для креплений.
2. Прикрепить угловые части конструкции, используя болты либо анкера.
3. Проверить, ровно ли уложены пиломатериалы в углах. Если элементы скошены – подправить их с помощью подкладок или клиньев из такой же породы дерева.
4. Установить остальной брус (лаги чернового пола) любым подходящим методом. Ограничений по шагу между брусьями и способам крепления нет.

Плитный

Обвязка фундамента плитного типа необходима прежде всего в качестве опоры для стенового каркаса. Сам по себе фундамент достаточно прочный, чтобы выдержать вес каркасного дома, но обвязывание всё же рекомендовано.

Есть 2 типа обвязывания плитного основания:

• если стены монтируются по стоечной технологии, то обвязка не отличается от таковой для свайного фундамента;
• если установка стен ведется по платформенной технологии, то порядок обратный – сначала кладут лаги чернового пола и монтируют сам пол, потом ставят стены, а уже в конце обвязывают углы фундамента.

Ремонт фундамента своими руками

Проведя качественный ремонт фундамента можно более не сомневаться в надежности и прочности всего строения. Чтобы определить, возможно ли сделать ремонт фундамента своими руками, нужно понять схему и сложность построения разных видов фундамента.

В зависимости от того каким способом опирается конструкция основания на грунт различают ленточный, свайный (столбчатый) и плитный фундаменты. При строительстве тяжелых, громоздких зданий целесообразно устанавливать ленточный фундамент, который предусматривает одинаковое поперечное сечение конструкции по периметру стен всего здания, включая и внутренние несущие стены. Свайный фундамент часто применяют для зданий с легкими стенами. Основным элементом такого основания являются сваи (столбы). Выбор столбов зависит от веса и размера здания, они могут быть изготовлены из дерева, кирпича, камня кирпича, бетона или железобетона.

Плитный фундамент возводят на просадочных и пучинистых грунтах. Основа конструкции – сплошная плита, уложенная под всю плоскость здания. Такой фундамент выравнивает горизонтальные и вертикальные перемещения грунта (плавуны). Фундамент из цельных плит достаточно дорогой и используется при строительстве малогабаритных зданий. Одной из самых главных функций любого фундамента является его свойство удерживать дом в одном положении в течение длительного периода времени. Но проходит время, и фундамент начинает разрушаться. Причины такого разрушения обусловлены: неправильной установкой фундамента; неверными расчетами, вследствие которых основание не может выдержать вес конструкции; дополнительными пристройками или возведением еще одного этажа; особенностями грунта и близкого подхода грунтовых вод и множеством других факторов. Ремонт плитного фундамента достаточно сложный и требует знаний и навыков высококвалифицированных специалистов, поэтому произвести его ремонт самостоятельно практически невозможно.

В качестве примера рассмотрен ремонт ленточного и столбчатого фундаментов. Самая распространенная проблема – оседание фундамента, которое сопровождается появлением трещин на отмостке. Чтобы произвести ремонт фундамента своими руками, требуется определить какой характер просадки. Для этого на появившиеся трещины прикрепляют бумажную ленту и указывают на ней дату. Если через некоторое время лента разорвалась, это явное свидетельство того, что просадка имеет постоянный характер. Возле трещины выкапывают яму под наклоном 30 градусов до основания, в которую вставляют асбестовую или металлическую трубу (15-20 мм. в диаметре). Трубу заливают раствором до тех пор, пока бетон перестанет впитываться в грунт. Через пару дней делают повторную заливку. После этого на трещину клеят новую бумажную ленту. Если просадка фундамента замедлилась, вокруг столба роют канаву(20×30 см.), устанавливают опалубку, производят армирование и заливают бетон со щебнем или гравием. Если на цоколе появилась широкая трещина и возникла деформация дома (перекос), необходимо проконсультироваться со специалистом, чтобы выявить причину разрушений, а затем выбрать наиболее подходящий способ ремонта и усиления фундамента.

Если подойти к проблеме со всей ответственность, изучить и проанализировать возникшую проблему, даже обширный ремонт фундамента своими руками можно осуществить без участия строительной бригады. Для укрепления фундамента по всему периметру дома необходимо вырыть траншею. Старый фундамент следует тщательно очистить от штукатурки и грязи и укрепить на него армированную сетку. Для того чтобы «нарастить» фундамент, устанавливают опалубку и заливают бетоном. После отвердения бетона, траншею засыпают и утрамбовывают землю. Существует много разных способов, как укрепить и отремонтировать фундамент самостоятельно. Все они проверены и надежны, но для того чтобы решить задачу в конкретном случае, необходимо тщательно исследовать характер и размеры разрушений, выбрать метод, который способен устранить возникшую проблему, чтобы обеспечить максимальную надежность и прочность всего дома.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Разновидности фундамента

В строительстве существует следующая классификация фундаментов:

• Ленточные.
• Свайные.
• Плитные.
• Столбчатые.

Расскажем про эти типы фундаментов подробнее.

Ленточные

Этот вид фундамента с успехом применяют для малоэтажных зданий на достаточно прочном грунте.

Плюсы:

• Такой фундамент под зданием достаточно хорошо распределяет нагрузку. При правильном исполнении достаточно прочен и не склонен к деформациям.
• Образует контуры внешних стенок и внутренних перегородок, а также подвальных стен.
• Относительно невысокая стоимость.

Минусы:

• Такие фундаменты отличаются некоторой трудоемкостью возведения.
• Если нагрузки на основание не равномерные, требуется обеспечение усиленного армирования.

Ленточные фундаменты бывают разными в зависимости от конфигурации ленты.

По характеру типа возведения выделяются такие виды ленточного фундамента, как:

• Монолит – заливается на месте.
• Сборный – монтируется из блоков, изготовленных заводским способом.

Если отвечать на вопрос, какой фундамент лучше, то резонно поставить плюс в пользу первого типа. Армированные монолиты зарекомендовали себя лучше сборных аналогов. Они более надежны, долговечны, устойчивы к деформации и воздействию грунтовых вод.

Кроме того, ленточный фундамент делится на виды по такому параметру, как глубина заложения:

• Мелкозаглубленный – такой фундамент подойдет для дома (максимум в два этажа), расположенного почве, не склонной к пучинистости. Обычно он закладывается на глубину 0,3-0,8м.
• Глубокозаглубленный фундамент монтируется в том случае, если грунт склонен к температурным расширениям и обычно уходит на глубину до 2м.

Кроме того, нередко практикуется возведение ленточных фундаментов из ФБС-блоков. Обо всех нюансах такого основания вы можете прочитать здесь.

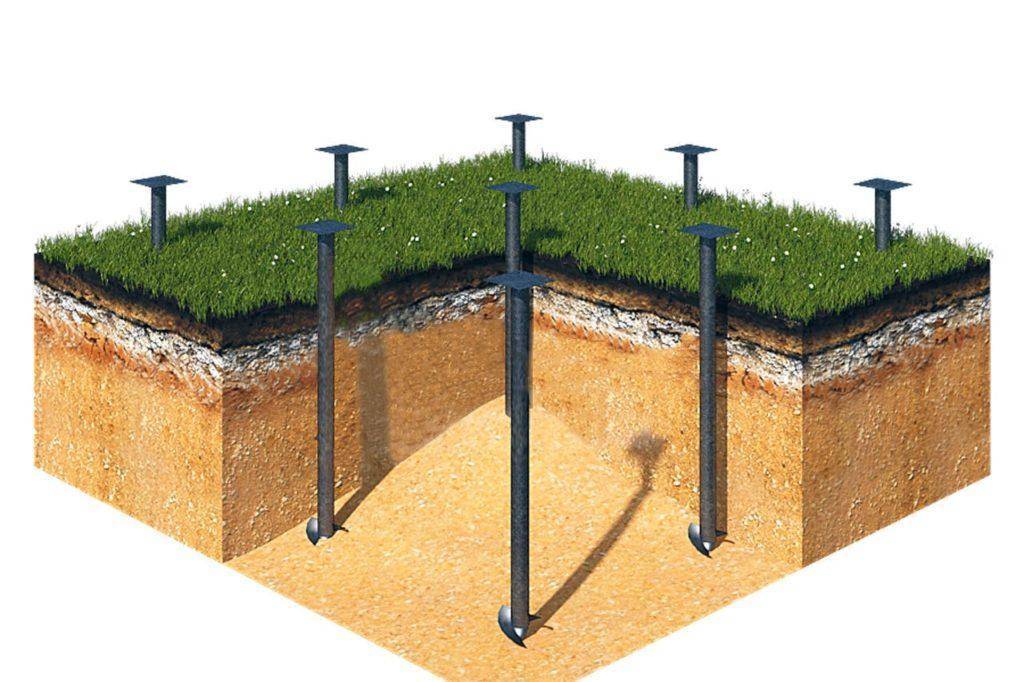

Свайные

Это достаточно популярный тип виды фундамента для частного дома. Как правило, такие основания возводятся в условиях сложного рельефа местности и под тяжелые бетонные или кирпичные здания.

Плюсы:

• Прочность засчет закрепления свай в плотных геологических слоях.
• Отлично зарекомендовали себя на пучинистых почвах.
• Характеризуются высокой надежностью.

Минусы:

• Склонность фундамента к коррозии вследствие повреждения защитного покрытия во время вкручивания.
• Для проведения работ требуется специальная техника.
• Цена и трудозатратность.

Фундаменты на сваях имеют следующую классификацию:

• Забивные сваи – 5-12-метровые опоры, использующиеся для габаритных кирпичных и бетонных строений в условиях проблемного грунта. Они невероятно прочны и надежны.
• Буронабивные сваи – ни что иное, как забетонированные пробуренные в грунте скважины.
• Винтовые имеют в длину 5-8м. Их закручивают в грунт при помощи специализированной техники или простого рычажного механизма. Если нужно выбрать фундамент под деревянный коттедж или каркасный дом, то фундамент на винтовых сваях – отличный вариант. Основной плюс в том, что сроки стройки значительно сократятся. Возвести такой фундамент можно буквально за неделю.

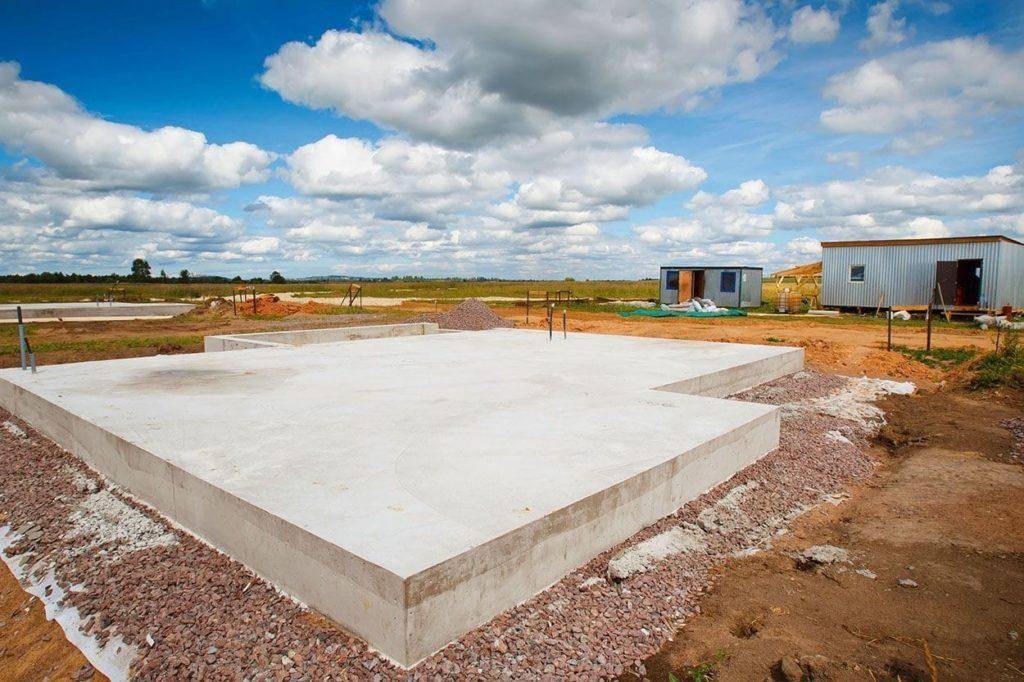

Плитные

Фундамент типа «монолит» представляет собой железобетонную конструкцию, покрывающую всю поверхность под зданием. Обычно толщина такой прослойки составляет от 0,3 до 1м. Чем тяжелее дом, тем толще должна быть плита.

Плитный фундамент способен выдержать тяжелое многоэтажное здание.

Плюсы:

• Хорошие несущие характеристики.
• Высокая прочность.
• Равномерное распределение нагрузок и устойчивость к деформационным изменениям на пучинистых почвах.

Минусы:

• Невозможность обустройства подвала.
• Высокая стоимость.

Плитный фундамент — идеальное решение, если планируется возводить здание на илистых или заболоченных почвах.

Столбчатые

Эта конструкция состоит из опорных столбов, расположенных в 2-3м между собой. Существуют сборные и монолитные варианты.

• Монолиты – это асбестоцементные забетонированные трубы.
• Сборные – кирпичные или конструкции из ФБС-блоков.

В целях равномерного распределения нагрузки осуществляют обвязку столбов. Для этого используется брус или двутавровая балка.

Фундаменты столбчатого типа подходят только для легких строений на устойчивом грунте. Такая конструкция не выдержит тяжелый бетонный или кирпичный дом, а также здание в условиях подвижных грунтов.

Однако это идеальный вариант, если вы возводите небольшой каркасный домик не выше 2 этажей.

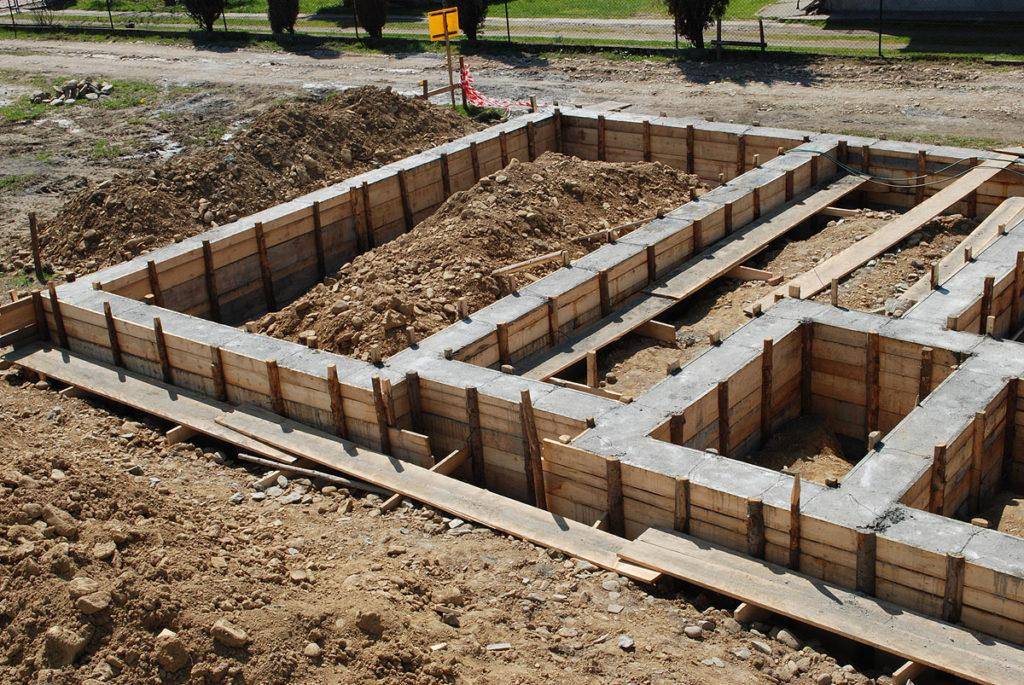

Ленточный фундамент под деревянный дом

Ленточный фундамент для деревянного дома

Ленточный фундамент один из наиболее распространенных видов фундамента. Он имеет одинаковое сечение по всему периметру. Его ширина должна быть на 50 мм. шире, нежели расчетная ширина стены.

Подвиды ленточного фундамента:

Виды ленточного фундамента для деревянного дома

Глубокозаглубленный ленточный фундамент. Заливается по периметру здания и внутренних стен. Применяется если:

• грунт на участке относится к категории пучинистых;
• при значительной глубине промерзания грунта;
• при пролегании грунтовых вод в непосредственной близости к поверхности почвы;
• при наличии подвала, цокольного этажа, гаража;
• в случае многоэтажного строительства.

Устройство ленточного фундамента деревянного дома

Технология строительства:

рытье котлована. Глубина фундамента под деревянный дом должна превышать уровень промерзания грунта на 200 мм. А ширина равняется расчетной ширине фундамента, плюс 400-500 мм. на опалубку и удобство работы;

устройство песчано-цементной подушки. Для этого на дно котлована насыпается слой смеси толщиной 150-200 мм. Чтобы уплотнить смесь ее нужно полить водой, а затем утрамбовать. Обустройство подушки позволит снизить нагрузку на фундамент в период между сезонами;

установка опалубки. Чтобы поверхность фундамента была ровной нужно сбивать опалубку с внутренней стороны, а гвозди забивать снаружи. Такой прием позволит упростить демонтаж опалубки.

Нюанс. Чтобы демонтированная опалубка могла еще пригодиться, советуем выбирать материал для её строительства исходя из дальнейших потребностей. Например, если вы планируете использовать металлочерепицу в качестве кровельного материала, используйте обрезную доску для опалубки. Если битумную черепицу, тогда отдайте предпочтение фанере. При этом с внутренней стороны опалубки нужно набить пленку. Таким образом, пиломатериал можно будет использовать для устройства стропильной системы.

чтобы опалубка не расползлась под напором бетона нужно установить распорки.

укладка арматуры. Металлические пруты могут быть уложены в несколько рядов. Однако следует помнить, что сварочные работы при связывании арматуры не проводятся. Крепление прутов арматуры между собой происходит с использованием проволоки;

между арматурой устанавливаются трубы. Они нужны для прокладки коммуникаций и вентиляции.

заливка бетона. При этом, если работа растягивается на несколько дней, то каждый предыдущий слой должен высохнуть. А заливка ведется методом «по мокрому».

Важно. После каждого этапа нужно проверять горизонталь строительным уровнем.. Прежде чем приступать к строительству здания, фундамент должен выстояться в течение нескольких недель

За это время фундамент может просесть и будет время устранить неполадки. В противном случае, усадка фундамента повлечет за собой усадку и деформацию стен

Прежде чем приступать к строительству здания, фундамент должен выстояться в течение нескольких недель. За это время фундамент может просесть и будет время устранить неполадки. В противном случае, усадка фундамента повлечет за собой усадку и деформацию стен.

Альтернативой монолитному фундаменту является блочный. В этом случае, блоки выкладываются в несколько рядов на необходимую высоту, скрепляются между собой цементным раствором и обвязываются армировочной сеткой.

Мелкозаглубленный ленточный фундамент. МЗЛФ чаще всего отдается предпочтение именно при строительстве деревянных домов. Поскольку вес деревянного дома значительно меньше кирпичного.

Высота малозаглубленного монолитного фундамента находится в пределах от 300 до 500 мм, поэтому применяется в тех случаях, когда нужно снизить расходы на строительство фундамента, без нарушения его технико-эксплуатационных характеристик.

Незаглубленный фундамент используется под временные или легкие небольшие деревянные строения.

Плитный фундамент из дерева

Есть и такой вариант деревянного фундамента — плита, или «плот» из бревна крупного размера. Это плавающий тип основания, технология изготовления которого выглядит следующим образом:

• снимают плодородный слой;
• заготавливают бревна из просушенной лиственницы диаметром до 50 см;
• распиливают бревна по длине на две части — плахи;
• обжигают каждую половину;

• укладывают плахи пластями вниз, сплачивают и скрепляют между собой;
• сверху такого плота ставят сруб.

Этот способ строительства деревянного фундамента использовался в населенных пунктах расположенных в поймах рек (на болотистых почвах) или в условиях вечной мерзлоты. Несущие свойства такого основания были достаточные, чтобы выдерживать нагрузку деревянныах домов до двух этажей.

Когда и какой лучше выбрать?

Плиту на сваях выбирают для строительства многоэтажных домов и промышленных объектов, когда важна жесткость и надежность силовой конструкции на неустойчивых почвах. Такое сооружение будет отличаться устойчивость по отношению к вертикальным и горизонтальным нагрузкам, возникающих в грунте.

Сфера применения свайно-ростверкового основания с плитой шире. Конструктивные особенности системы позволяют использовать фундамент в таких случаях:

• сооружение имеет много тяжелых перекрытий и перегородок, что обуславливает потребность в равномерном распределении веса на основание;
• здание опирается на просадочные и переувлажненные грунты;
• на участке подземные источники близко расположены к поверхности;
• строительство ведется в зоне повышенной сейсмической активности.

Цемент

Скелет любой конструкции предполагает за собой удержание максимальных нагрузок, в число которых входит сжатие. В вопросе устойчивости приходит на помощь самый распространенный вяжущий материал, представляющий собой битый камень. Он позволяет создавать вещи высокого качества и по прочности, не отличающиеся от настоящей глыбы.

Битый камень имеет серый оттенок, мелкую зернистость. При взаимодействии с водой превращается в однородную массу, имеющую пластичные свойства, а затвердевая, имеет твердое образование, похожее на искусственно созданный гранит.

Главное при покупке обратить внимание на дату изготовления и если она отсутствует проверить мягкость смеси. Это сделать очень просто, стоит лишь постучать по пакету. Если он залежался, то вы отобьете ненароком ногу, ощутив видимую окаменелость

Если он залежался, то вы отобьете ненароком ногу, ощутив видимую окаменелость.

Но вернее всего начать проверять с углов, так как портиться вещество начинает именно из этих мест. Также можно взять его в ладонь.

Свежий материал обладает текучестью и с легкостью просочится сквозь пальцы. Еще один способ — сжать порошок. Он превратится в комок, и долго не продержавшись в таком виде, легко рассыпаться.
