Расчет ленточного основания
Для ленточных монолитных фундаментов частных домов применяют упрощенный расчет армирования по минимальному допустимому сечению арматуры, которая воспринимает растягивающие усилия.
Порядок расчета
Согласно СНиП суммарная площадь поперечного сечения стальных стержней Sа должна составлять не менее 0,1% от рабочего сечения бетонной конструкции — Sб:
Sа = 0,001х Sб
Находят Sб как произведение высоты сечения фундамента h0, равной глубине заложения, на его ширину b:
Sб = h0 х b, мм²
Для продольного армирования используют стержни диаметром от 8 мм. Найти требуемое количество круглых профилей можно по Таблице 1, значение Sа округляют в большую сторону:
Таблица 1 Источник yurlkink.ru
Существуют ограничения по минимальному размеру арматуры — на участках более 3 м длиной применяют стержни диаметром от 12 мм.
Требуемый метраж арматуры определяют по чертежу с размерами фундамента с запасом 5%. Массу находят по таблицам сортамента стали.
Пример расчета
Требуется рассчитать армирование ленточного фундамента для частного дома размером 6х12 м из газосиликатных блоков. Глубина заложения 70 см, ширина ленты 40 см.
- Площадь сечения основания 70х40=2800 см².
- Минимальная суммарная площадь арматуры 2800х0,001=2,8 см².
- По Таблице 1 возможны варианты — 4 стержня диаметром 10 мм, 3 — 12 мм или 2 прутка с размером сечения 14 мм.
- В нормативе указано, что при длине стороны более 3 м минимальный диаметр арматуры 12 мм. Чтобы распределение нагрузки от строения было равномерным, устанавливают стальной каркас из двух горизонтальных сеток, каждая из которых содержит два стержня диаметром 12 мм.
- Поперечную арматуру подбирают по высоте каркаса. Если она менее 80 см, используют проволоку для хомутов диаметром 6 мм. Одновременно выполняются условия, при которых этот размер более ¼ сечения продольных стержней (12/4=3 < 6).
- Количество стали в метрах определяют исходя из габаритов сооружения. Общая протяженность ленты 6+6+12+12=36 м (если есть несущая перегородка, ее длину суммируют).
- Потребуется: 4х36 = 144 п.м. арматуры диаметром 12 мм.
- Хомуты устанавливают с шагом 40 см, их количество: 36/0,4=90 штук.
- Размер одного: (70х2+40х2)/1,15 =191 см, где 1,15 — коэффициент для перевода периметра сечения в длину хомута.
- Длина проволоки для соединительных элементов: 90х1,91 = 171,9 м.
С учетом запаса 5 % на вязку и резание требуется:
- арматура Ø 12 мм 144х1,05=151,2м,
- проволока Ø 6 мм 171,9х1,05=180,5 м.
Просто и быстро расчет арматуры на фундамент можно выполнить с помощью онлайн калькуляторов, размещенных на сайтах интернета.
Схема армирования
Конструкция, которую можно универсально применять для армирования ленточного фундамента состоит из четырёх продольных прутков – двух верхних (верхний ярус) и двух нижних (нижний ярус). Соседние прутки в ярусе и ярусы между собой соединяются перемычками. При расположении продольных прутков необходимо соблюдать следующее правило:
Продольный прут должен быть утоплен в бетон не менее чем на 50 мм.
Расстояние между перемычками обычно принимают 0,5 м. Арматуру для перемычек можно использовать тоньше той, что применяется для продольных линий, а именно ¼ её диаметра. Однако тоньше 6 мм арматуру применять нельзя даже для перемычек.
Соединяется арматура между собой при помощи вязальной проволоки или с использованием электродуговой сварки. Применение сварки в последнее время стало редкостью. Доказано, что в месте сварных соединения прутья арматуры очень быстро разрушаются в результате коррозионных процессов.
Вязка проволокой осуществляется плоскогубцами (долго и некачественно) или с использованием специальных устройств: ручных (специальный крючок – недорого и достаточно эффективно) или механических (арматуровязатели на аккумуляторах – вариант неоправданно дорогой для частного строительства).
Формы поставки
Поставка арматуры осуществляется в двух формах. Арматурная сталь упаковывается в:
- пакеты для стержней диаметром 10-70 мм (рисунок а),
- бунты (мотки) (рисунок б).
В бунтах поставляются также холоднотянутая проволока, арматурные канаты, а также арматура горячекатаная или термомеханически упрочненная (всех классов) диаметром 5-10 мм и гладкая класса А1 (А240) диаметром 6-20 мм.
Арматура стержневая поставляется в прутках длиной от 6-12 м:
- прутки мерной длины;
- прутки длиной не менее 2 м мерной длины с немерными отрезками, не более 15% от массы партии;
- немерной длины.
Партия стержней с немерными отрезками может содержать стержни от 3-6 м в количестве не более 7% от массы партии. Стержни длиной от 5 до 25 м допускается поставлять по согласованию производителя с потребителем.
Допускаемые отклонения мерных стержней по длине до 6 м включительно — +50 мм и свыше 6 м — +70 мм. Поставку стержней осуществляют пакетами массой 3, 5, 10 или 15 т. Вес пакетов согласовывается с заказчиком.
Бунты поставляют весом 0,6-1,5 т, не более 3,0 т. Пакеты или бунты арматуры обеспечиваются ярлыком или биркой, в которых указываются диаметр, номер партии, завод-изготовитель, класс и марка стали. Помимо этого, каждый стержень арматурной стали должен обладать прокатной или другой маркировкой, идентифицирующей класс стали и завод-изготовитель.
Общая схема армирования
Существует две основные схемы армирования ленты:
- С четырьмя прутами. Каркас состоит из двух прутков сверху и двух снизу. Применяется при ширине ленты менее 50 см.
- С шестью прутами. Изготавливается две горизонтальные решетки по три прута, расположенные внутри отливки одна сверху, на 5-7 см под поверхностью бетона, другая — на такой же высоте над основанием ленты.
Выбор схемы обусловлен требованиями СНиП. Расстояние между двумя соседними прутьями не должно превышать 40 см. Если ширина основания велика и не позволяет обеспечить требование СНиП, применяют вторую схему с тремя стержнями в каждой решетке.
Как работает арматура в ленточном фундаменте
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции:
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).
Особенности армирования различных типов фундаментов
В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:
- ленточного типа;
- в виде монолитной плиты;
- на опорных сваях.
Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.
Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.
На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.
Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.
Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

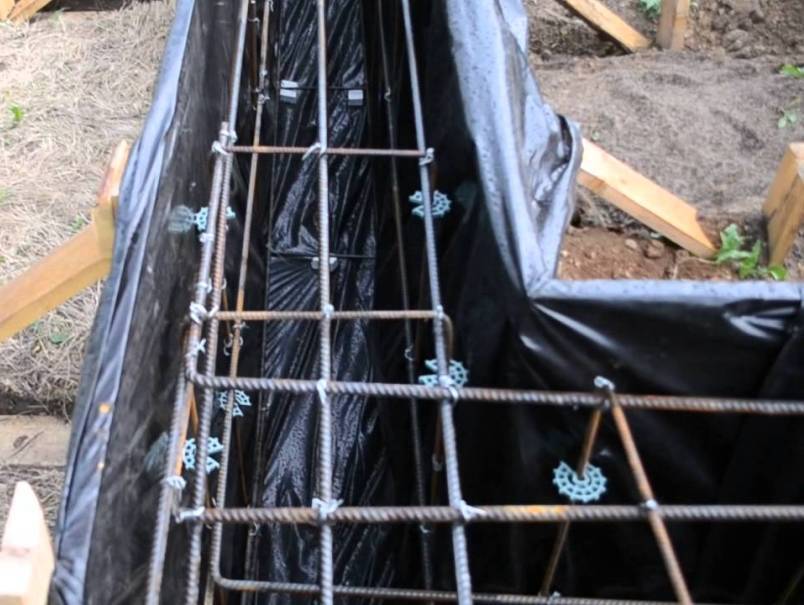

Лучшая арматура для ленточного фундамента
Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.
Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.
Наименьший диаметр силовых прутьев составляет 10 мм.
Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.
Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.
Арматура в бетонной плите основания
Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.
При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

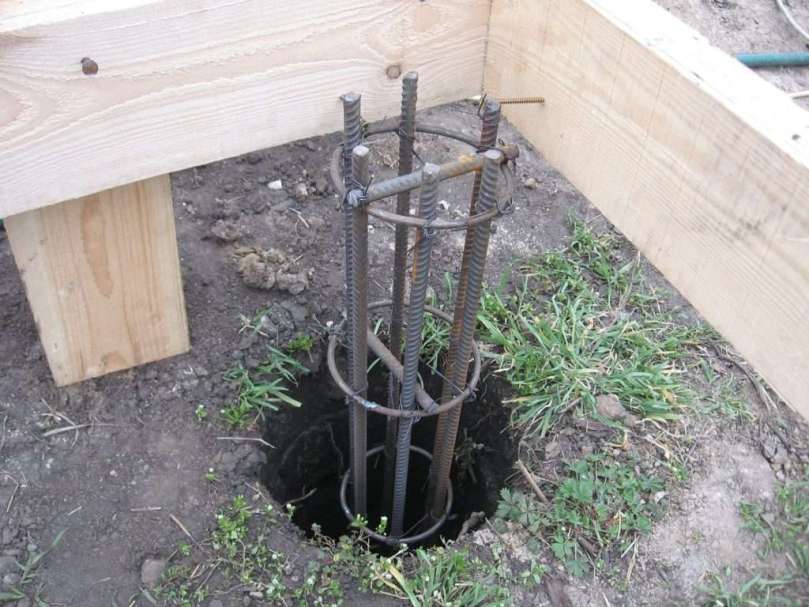

Армирование свайного фундамента
Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.
Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.
Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.
Loading…
Поделитесь с друьями!
Расчет количества арматуры для фундамента ленточного типа
При расчете арматуры сначала следует определиться со схемой армирования фундамента. Для придания всей конструкции большей прочности необходимо укреплять как основу фундамента, так и его верхнюю часть. Это достигается путем использования прутьев в 3 ряда (вертикальные связываются с горизонтальными). Роль каркаса в этом случае выполняют поперечные и горизонтальные составляющие, а вертикальные элементы принимают самую большую нагрузку (рис. 1). На вертикальные ряды лучше использовать гладкие стержни меньшего диаметра, а на горизонтальные – с ребристой поверхностью.
Стандартным вариантом является монтирование 4-х продольных прутьев. Связывающие элементы должны находиться на расстоянии 30-80 см друг от друга. При закладке основных элементов не стоит превышать расстояние в 30 см.
После того как схема определена, можно приступать к определению необходимого количества проволоки.
Расчет ребристой арматуры
За счет ребристой поверхности арматура обеспечит крепкое сцепление с бетоном.
Начинать расчеты необходимо с определения нужного числа элементов с ребристой поверхностью. Для этого следует померять периметр строения, а к полученному значению добавить размер всех стен, под которыми будет устанавливаться основание.
Например, будущее здание имеет размер 10х12 м, а длина внутренней стены – 10 м. По составленному плану необходимо использовать 8 ребристых продольных элементов, диаметр который равен 12 мм. В этом случае периметр будущего строения будет равен: 10+10+12+12 = 44 м, а периметр основания в целом: 44+10 = 54 м. Тогда размер проволоки будет: 54*8 = 432 м.
Если в строительном магазине вы по какой-то причине не смогли купить арматуру необходимого размера, то соединять отдельные элементы между собой следует внахлест (не менее 1 м). Например, каждый продольный элемент будет соединяться по одному разу. В этом случае: 8*10 = 80 соединений, на которые дополнительно потребуется 80 м проволоки. Данную цифру прибавляем к общей длине, в результате чего получим: 432+80 = 458 м.
Расчет гладкой арматуры
Следующим шагом является расчет гладкой арматуры для горизонтальных и вертикальных перемычек. Допустим, что расстояние между перемычками для нашего примера 50 см. Тогда, поделив общую длину ленточного фундамента на 0,5 м, мы получим такое количество армирующих колец: 54/0,5 = 108 шт.
Также допустим, что высота решетки становит ся 50 см, а расстояние между отдельными элементами – 25 см. В этом случае периметр одного армирующего кольца будет: 0,5+0,5+0,25+0,25 = 1,5 м, а общая длина проволоки: 1,5*108 = 162 м.
Также при расчетах не стоит забывать о возможных обрезках и нахлестах. Точно рассчитать такое значение практически невозможно, поэтому установлено, что необходимо добавлять приблизительно 10% к полученному значению, то есть: 162+10% = 162+16,2 = 178,2 м.
Практически во всех строительных магазинах очень тяжело найти материал для армирования, который бы продавали по метражу. Чаще всего оплачивается не длина элементов, а их вес. Чтобы определить точный вес, необходимо использовать таблицу, которая представлена на рис.2.
Исходя из данных таблицы, вес 1 пог.м прута диаметром 12 мм равен 0,888 кг. Тогда общий вес ребристых прутьев будет равен: 458*0,888 = 406,7 кг, а общий вес гладких прутьев диаметром 8 мм: 178,2*0,222 = 39,6 кг.
Стоит отметить, что большое значение при армировании ленточного основания имеет способ соединения элементов между собой. Многие считают, что чем оно сильнее, тем надежнее будет фундамент, и варят его сваркой. Но это не так, потому что при сваривании структура металла нарушается, в результате чего конструкция основания теряет свою прочность. Чтобы избежать данной ситуации, можно соединять арматуру проволокой небольшого диаметра.
https://www.youtube.com/watch?v=hRD5xuu8Cyk
Провести расчет необходимого количества арматуры для ленточного фундамента достаточно просто. Однако, если вам позволяют финансы, лучше всего для этого нанять специалистов, которые смогут провести все расчеты намного точнее, учитывая не только габариты здания, но и тип грунтов на строительном участке, и вес самого здания.
Практические советы
В местах, где нет большой нагрузки, можно осуществлять выбор арматуры в пользу прутков меньшего диаметра. Если от этого не страдает прочность, но удается понизить стоимость работ, такой вариант допускается. Решать, арматуру какого диаметра использовать в работе, стоит с учетом двух параметров: обеспечение достаточной прочности и стоимость работ, выбирая оптимальное соотношение цены и качества. В некоторых местах использование толстой арматуры просто не актуально, но покупка более дорогого материала существенно удорожит все строительство.
Раскладка каркаса в опалубке должна быть ровной. До того, как уложить конструкцию, необходимо тщательно проверить все размеры, исключить перекосы, деформации, несоблюдение параметров.
Сбор нагрузок
С целью получения максимальной точности результатов проводят определение не только общего веса всех конструктивных элементов здания, но предметов антуража и людей, которые будут проживать. Насколько эти данные важны станет понятно позднее, когда будут рассмотрена зависимость ширины ленты от физических параметров постройки.
В качестве примера представьте одноэтажный дом, в котором три стены (a; b; c) будут несущими (увеличивается за счёт опирающихся на них конструкций). Две другие (А и B) — самонесущие (собственная масса).
| Стены (несущие, самонесущие) | Постоянная нагрузка (перекрытия, кровля), кг/м | Эксплуатационная (имущество, жильцы и прочее), кг/м |
| a | 8080 | 920 |
| b | 11600 | 1860 |
| c | 8100 | 925 |
| A | 8666 | |
| B | 8666 | |
| Итого | 44 932 | 3705 |
Расчет арматуры для ленточного фундамента
Чтобы понять, сколько точно нужно купить арматуры можно произвести расчет.
Проиллюстрировать его проще на примере.
Предположим, что нам нужен фундамент для дома размером 6х6 метров.
При этом предполагается обустроить одну капитальную внутреннюю стену. Ее длина 6 метров.
Следует учесть, что максимальная длина арматуры обычно
составляет от 6 до 12 м.п. Теоретически это удобно, учитывая, что наш дом
длиной 6 м. Но, монтаж арматуры по углам предполагает обязательное закругление
прута. Делается это с целью уменьшения нагрузки на место крепления. Поэтому,
для понимания механизма расчета предположим, что у нас будет одно удлинение
прута на каждую единицу. Длина нахлеста составит 1 м.п.
Схема армокаркас для ленточного фундаментаПри армировании ленточного фундамента (устройство каркаса)
следует учесть, что арматура связывается в два яруса, т.е. нам понадобится 4
продольных ребристых прута арматуры класса не ниже А3.
Совет.
Для ленточного фундамента, в обязательном порядке,
делают 2 арматурные сетки (ярусы). Верхняя сетка предотвратит появление
разрывов ленты фундамента при его пучении, а нижняя – в процессе усадки грунта.
Количество поперечных стержней и проволоки для связывания
будет обосновано по ходу расчетов.
В качестве поперечных прутков можно использовать
арматуру класса А1 (гладкая). Она ниже по стоимости.
Пример расчета количества арматуры для фундамента дома 6х6:
Расчет периметра здания
(6+6)*2 = 24 м
Расчет общей длины фундамента с учетом внутренней стены
24*6 = 30 м
Расчет общей длины арматуры (2 яруса – это 4 прута)
30*4 = 120 м
Расчет количества соединений
4*5 = 20 м арматуры дополнительно (из расчета 1м на
нахлест).
Где, 4 – количество прутьев на одну стену,
5 – количество
стен – четыре наружных и одна внутренняя.
Расчет общего количества арматуры
120+20 = 140 м
При этом вы можете использовать ребристый стержень, тогда
полученное количество нужно будет прибавить к общей потребности в арматуре (140
м.). А можете отдать предпочтение гладкому, тогда его погонаж будет отмечен
отдельно.
Для понимания мы посчитаем гладкий прут (8 мм).
Расстояние между перемычками не должно превышать 500 мм
(полметра). Теперь, разделим длину фундамента (общую) на 0,5 метра и узнаем
число армировочных колец (кольцеобразных поперечных соединений каркаса).
Учитывая размеры решетки армокаркаса (500х250 мм) – расчет
стержня для перемычек будет произведен следующим образом:
Т.к. при отрезании перемычек также возможны отходы следует
добавить еще 5-10 % на возможные отходы. Тогда:
Если бы использовали одинаковый прут для продольных и
поперечных работ его длина составила бы:
У нас получилось 20 продольных соединений (из предположения,
что каждый длинный прут будет иметь одно соединение), тогда у нас есть 20 мест
для связки.
Для связки используется проволока длинной не менее 200 мм.
Тогда метраж вязальной проволоки будет равен
Кроме того, у нас есть 60 армировочных кольца по 4 связки в
каждом, это значит:
Можно использовать 240 пластиковых хомутов
А можно проволоку, длина которой составит:
Итого, нам понадобится проволоки
Итого, расход арматуры на фундамент 6/6:
- 140 м – продольной ребристой арматуры;
- 95 м – гладкой арматуры для перемычек;
- 484 м – проволоки для вязания или 240 пластиковых хомутика.
Расчет стоимости армирующих материалов
- хомутики продаются поштучно.
- арматура на вес. Для этого полученную длину нужно умножить
на вес одного погонного метра (данные приведены в таблице выше) и умножить на
стоимость одной тонны металла.
Полезно знать.
Пластиковая арматура продается метрами
погонными – примерно 11-13 руб. м.п. или 29,5-30,5 тыс. руб. за 2530 м.п. (123
кг при диаметре 6 мм), форм-фактор – диаметр от 4 до 12 мм в бухтах по 100 м, диаметр
от 14 мм стержнями по 6 м, а стальная весом (из расчета стоимости за тонну –
примерно 13-15 руб. за м.п или 33-34 тыс. руб. за тонну).
проволока в мотках. Стоимость считается за один моток.
Заключение
Надеемся, что информация, предоставленная в этой статье,
внесла ясность в вопрос, какая арматура нужна для ленточного фундамента и как
рассчитать ее количество.
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.
Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).
Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.
Диаметр вертикальной арматуры выбирается исходя из высоты ленты:
- При высоте до 60 см — 6 мм.
- От 60 до 80 см — 8 мм.
Диаметр поперечных стержней обычно принимается равным 6 мм.
Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).
Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.
Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).
Виды фундаментной арматуры
Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:
Разновидности арматуры
- Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
- Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:
- Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
- Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.
Гладкая и пластиковая арматура
Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.
Стальная арматура
Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.
https://youtube.com/watch?v=1IdvRHXUfEk
Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.
Пластиковая арматура
Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.
Из положительных аспектов арматуры из стеклопластика можно выделить следующие:
- Значительное снижение расходов на перевозку благодаря намотке в бухты;
- Высокая стойкость к воздействию влаги и различных реагентов;
- Низкая масса.
По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.
Правила выбора материала
От типа арматуры и качества сборки армирующего каркаса напрямую зависит срок службы плитного основания. В задачи инженера при проектировании фундамента входит выбор материала арматуры, а также ее типа и размера сечения. Между стальными и композитными прутьями эксперты советуют делать выбор в пользу первых изделий, поскольку технология их использования достаточно изучена и проверена временем.
Композитные аналоги начали использовать при закладке плитных фундаментов не так давно, при этом производители гарантируют высокие прочностные характеристики изделий, несмотря на их легкий вес. Особого внимания заслуживает стеклопластиковая арматура с поперечными надсечками, прочность которой, согласно заявленным качествам, в 10 раз превышает стальные стержни.
Металл
Основные преимущества стали доказаны временем, поэтому большинство строителей отдают предпочтение этому варианту. Качество металлопроката регламентируется правилами ГОСТ 5781-82.
- Рифленые прутки – за счет наличия выпуклых элементов, расположенных под углом, поверхность металла надежно схватывается с бетоном.
- Гладкие прутки – изделия имеют одинаково круглое сечение по всей длине.
По способу изготовления арматура может быть напрягаемой и ненапрягаемой. В первом случае в процессе изготовлены арматуру подвергают предварительному растяжению. Это позволяет частично или полностью устранить растягивающее напряжение от нагрузки.
При проектировании основания сооружения уточняют состав и класс стали. Так, рифленую ненапрягаемую арматуру класса Alll используют в качестве продольных элементов каркаса. При монтаже силовой конструкции напрягаемую гладкую арматуру класса Al применяют в качестве поперечных и П-образных конструктивных элементов.
Помимо класса, учитывают марку арматуры, которая может быть от С1 до С8. Увеличение марки свидетельствует о росте прочностных характеристик за счет добавления легирующих компонентов в состав стали.
Диаметр прутков выбирают, исходя из проектных нагрузок:
- от 10 до 12 мм – при проектировании каркасно-щитовых, деревянных сооружений и домов из пенобетона;
- от 14 до 16 мм – при возведении тяжеловесных конструкций.
Композит
Композитный материал состоит из волокон различного происхождения, которые связаны в одну структуру за счет полимерной пропитки.
По типу задействованного сырья арматура для фундамента может быть таких типов:
- стекловолоконной;
- базальтопластиковой;
- углеводородной;
- арамидной и т.д.
Поверхность композитной арматуры может быть двух типов:
- условно гладкой – с нанесением мелкозернистого кварцевого песка;
- периодической – с обмоткой стержня полимерным канатам с последующим покрытием термореактивной смолой.
Схема армирования ленточного фундамента
Порядок действий при армировании следующий:
1. Насыпать дно канавы подушку из песка со щебнем.
2. Залить бетонную подошву слоем 5 сантиметров для защиты металла от коррозии. Вместо подошвы можно использовать более экономный вариант: подложить под вертикальные прутья камни или обломки кирпича. Но это долгий и энергоемкий способ.
3. Установить опалубку.
4. Уложить на бетон расчетное число поперечных прутьев с шагом в пределах 0,8 см.
5. Уложить вдоль стенок канавы два ряда продольных прутьев. Связать пересечения. Между собой фрагменты горизонталей соединяют внахлест. Длина нахлеста – 50 диаметров прута минимум.
6. На стыках установить вертикальные прутья. Их ставят перпендикулярно уложенному нижнему уровню, отклонений от вертикали быть не должно. Привязать.
7. К вертикалям привязать верхний ярус поперечин. Перехлест концов рамки при этом должен быть минимум 20 сантиметров.
8. Уложить верхние продольные прутья, скрепить с остальной конструкцией хомутами либо проволокой.
9. Зафиксировать каркас относительно опалубки. Между металлом и досками должно оставаться не меньше пяти сантиметров. Такое же минимальное расстояние оставляют между прутьями и верхней границей бетона.
