Установка отражающей пленки
Одной из основных особенностей теплого пола является наличие в его пироге пленки, отражающей тепло вверх в помещение. От этого слоя напрямую зависит эффективность напольной системы обогрева. Укладывается он поверх теплоизоляции под прослой с трубами или электрическими матами (кабелями).
Применять на этом этапе монтажа обычную фольгу или фольгированный полиэтилен, предназначенный для пароизоляции, следует с осторожностью. Алюминий от контакта с щелочным бетоном может истончиться и утратить свою отражающую способность
Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного. Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием.
Установка защитной пленки
Отражающий подстил позволяет избежать неравномерного нагрева отдельных участков пола. Без него непосредственно над трубой поверхность будет более теплой, нежели буквально в 5–10 сантиметрах рядом, где трубопровода с горячей водой нет. Экономить на пленке с фольгой не стоит.
Заливка стяжкой
Декоративная стяжка пола – заключительный этап. Стяжка заливается из смеси песка и цемента, высота такого слоя – от пяти до девяти сантиметров. Вся масса должна быть распределена равномерно, без малейших неровностей или пустот. Для этого изначально стяжку делают более жидкой и податливой, добавляя пластификатор, а затем, когда уровень установился, тщательно сушат полученную массу. Только после полного высыхания можно приступать к оформлению декоративного финиша.
Финишное покрытие
Наилучший вариант покрытия для установки над теплыми полами – абсолютно негорючие материалы. Например, керамическая плитка, гранит, кирпичная кладка. Также такие жесткие материалы превосходно взаимодействуют со стяжкой, что обеспечивает надежность и высокую прочность всего покрытия. Такие слои, прогревшись, дольше смогут поддерживать необходимый температурный режим.
Все финишные покрытия необходимо устанавливать по стандартной технологии для конкретного материала. Можно монтировать ламинат, паркет и даже линолеум или ковролин. Есть возможность выбрать любой вариант в зависимости от бюджета и дизайнерского решения интерьера. Перед приобретением убедитесь, что паркетный материал и линолеум предназначены для укладки на полы с подогревом. Для этого посоветуйтесь с опытным продавцом-консультантом.
Укладка кабельного теплого пола
Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.
После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.
Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.
Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем
При этом важно правильно выбрать его толщину
Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.
Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.
После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.
Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.
Крепление лент производить лучше дюбелями.
Закончив с установкой монтажных лент, приступают к укладке самого кабеля.
Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.
После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.
Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.
Затем переходят к укладке датчика температуры.
Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.
Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.
После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.
На этом этапе можно провести пробный запуск системы.
Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.
Если все нормально, можно приступать к завершающим работам.
Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.
Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.
После на высохшую стяжку наноситься напольное покрытие.
Теплый кабельный пол в разрезе.
Как делают в деревянном доме.
Технология укладки теплого электрического пола
Верная сборка отдельных элементов электрического теплого пола позволяет получить надежную систему, работающую без нареканий на протяжении длительного времени.
Итак, основные этапы монтажа электрического теплого пола своими руками под плитку.
Определение схемы укладки
Желательно определиться с расположением нагревательных элементов на этапе заливки чернового пола или во время капитального ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, расположение термодатчика и терморегулятора (термостата).
В случае если в той или иной комнате установлены сантехнические приборы или стационарная мебель, то подобные участки можно исключить из зоны обогрева. Это приведет к снижению в дальнейшем расхода электроэнергии, уменьшению используемых комплектующих системы.
О необходимости теплоизолирующего слоя
Известно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой тепловой энергии (она может «уходить» вниз в холодный подвал и др.).
О специфике крепления нагревательных кабелей
Как правило, выкладывание этих элементов выполняют при помощи стальной сетки либо специальной монтажной ленты. В первом случае кабель закрепляют посредством пластиковых хомутов.
Данный способ хорош тем, что сетка делает цементную стяжку более прочной, одновременно препятствуя вминанию теплового кабеля в предварительно уложенный слой изоляции. Монтажная же лента – это особый гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.
Нанесение разметки
На поверхности пола отмечают места расположения мебели и сантехнических приборов. Оставшуюся поверхность пола размечают для дальнейшей прокладки кабеля
На этом этапе важно помнить:
- о местах фиксации термостата и датчиков,
- о соблюдении оптимального расстояния между рядами кабеля,
- о недопустимости перекрестной его укладки.
Монтаж кабеля
При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, производят укладку комплекта с предусмотренным инструкцией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и теплового кабелей. Данное место должно располагаться максимально близко к термостату и находиться в зоне цементной стяжки.
Расстояние от стены должно составлять от 20-30 см, а сам узел обязан сохранять прямолинейную форму без перегибов и изломов.
Установка терморегулятора
Данный элемент служит для настройки температурного режима системы «теплый пол». Его установку выполняют в соответствии с инструкцией изготовителя. Как правило, крепят его на расстоянии 0,8-1 м от уровня пола.
В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует размещать внутри гофротрубки (облегчает замену элемента при необходимости), при этом его местоположение должно быть одинаково удалено от соседствующих витков нагревательного кабеля.
Заливка стяжки
Прежде всего, уложенный кабель необходимо протестировать на соответствие величины сопротивления расчетному значению. Кроме того, проводится контроль положения сочленяющей муфты «SPLICE», всегда находящейся в зоне стяжки. Подготовленный раствор максимально равномерно распределяют по поверхности пола. Обычно высота стяжки, выполняемой на стандартном бетонном основании, варьируется в пределах 3-7 см. Необходимо избегать образования пустот в процессе заливки пола, поскольку это может стать причиной снижения теплоотдачи системы, локального (местного) перегрева отдельных элементов и нарушения их нормального функционирования. По завершении заливки следует проверить целостность кабеля при помощи электротестера. Застывшая стяжка укрывается подходящим напольным покрытием (ламинатом, линолеумом, ковролином, или кафельной плиткой)
При этом нужно с осторожностью относиться к натуральным древесным материалам (паркету, паркетной доске и пр.), сверяя номинальные температуры работы системы «теплый пол» с допустимыми температурами нагрева подобных оснований
P.S. А на десерт предлагаю посмотреть видео-ролик: Самостоятельный монтаж электрического теплого пола
Монтируем нагревательные секции
Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.
Монтаж кабеля
Перед укладкой проверяют провод на сопротивление.
Проверяют провод на сопротивление
Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.
Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.
Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.
Подключить к терморегулятору
Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.
Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.
Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность
Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо
Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.
В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля. Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают. Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.
Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.
Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.
Монтируют термодатчик
Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет. Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей. Некоторые снимают видео.
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Подготовительные работы
Устройство электрического «теплого пола» начинается с подготовки основания. Здесь можно выделить следующие основные этапы:
- I этап — ремонт бетонного перекрытия или чернового деревянного пола;
- II этап — гидроизоляция;
- III этап — утепление под стяжку.
I этап. Ремонт основания пола
В перечень работ по ремонту основания пола входят следующие операции:
- убирается старое напольное покрытие;
- удаляется стяжка;
- заделываются трещины, сколы раковины. У чернового деревянного пола меняются гнилые лаги, доски, табачные сучки;
- основание грунтуется.
Более подробно технология расписана здесь.
На этом же этапе в стене штробится канал под проводку и коронкой вырезается отверстие под терморегулятор. Подробно работы расписаны здесь.
II этап. Гидроизоляция
Под ламинат в обязательном порядке проводится гидроизоляция основания пола. Материалами могут быть рубероид, полиэтиленовая пленка, различные мастики. Нюансы гидроизоляционных работ можно посмотреть в статье «Гидроизоляция пола под ламинат».
III этап. Теплоизоляция
Чтобы тепло от нагревательных элементов не уходило в перекрытие, на основание пола укладывается утеплитель. Многие сайты рекомендуют использовать фольгированные материалы, что на взгляд редакции портала StroyGuru является рекламным ходом. Ведь в закрытом пространстве (уложена стяжка) отражающий эффект не наблюдается. Нужен зазор, которого нет.
Поверх стяжки специальными дюбелями крепится армирующая сетка.
Монтажная лента крепится дюбелями.
Завершается III этап наклеиванием демпферной ленты по периметру стен.
На стены крепится демпферная лента.
Электрический пол на основе термомата
Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.
Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола
Принцип действия и сооружения
Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.
Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.
Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб
Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.
Монтаж тепловых матов
Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.
Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.
Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.
На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму
В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.
Галерея изображений Фото из
В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор
Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля
По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам
Шаг 1: Устройство стяжки по основанию
Шаг 2: Укладка матов по отвердевшей стяжке
Шаг 3: Заливка стяжки по электрическим матам
Шаг 4: Устройство напольного покрытия
Виды электрического теплого пола
Электрический «теплый пол» подразделяется на три вида:
- кабельный;
- нагревающие маты;
- аморфную металлическую ленту.
Кабельный «теплый пол»
Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.
Обогревающие кабеля могут быть разными по строению:
- с одной токопроводящей жилой;
- с двумя (двужильные);
- с саморегулирующимися жилами.
Виды нагревательного кабеля.
Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:
- концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
- электромагнитное излучение, от которого не спасает медная оплетка.
Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.
Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.
Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.
Нагревательные маты
Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.
Комплект нагревательного мата.
Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:
- высокий уровень готовности к монтажу;
- более тонкая стяжка;
- быстрая установка;
- экологичность.
Есть и минусы:
- низкая мощность;
- максимальная площадь обогрева до 15 м2;
- маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.
Аморфная металлическая лента
В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:
Аморфная металлическая лента.
- высокий КПД, что сказывается на экономичности;
- долговечность — дается гарантия на 25 лет;
- выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
- устойчивостью к коррозии.
Обогрев пола с использованием инфракрасного (плёночного) нагревателя
Последним в порядке рассмотрения, но не по значимости, будет тёплый пол с использованием инфракрасной плёнки. Это специальная плёнка, при протекании электрического тока испускающая инфракрасное излучение, обогревающее пол и окружающие предметы. Подобное конструктивное исполнение считается самым современным и передовым, хотя и вызывает многочисленные споры.
Устройство плёночного тёплого пола показано на рисунке ниже.
Устройство теплого пленочного пола под плитку
К достоинствам подобного способа обогрева относится возможность монтажа такой плёнки на любой поверхности, в любом месте и любого размера, в том числе без дополнительной стяжки.
Как подобрать электрокабель
Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.
Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.
Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.
Выбор кабеля для теплого пола
Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.
Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.
Как правильно рассчитать пол
В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:
- лоджия и балкон — 200 Вт/м2;
- кухня, коридор и прихожая — 150 Вт/м2;
- спальня — 100 — 1500 Вт/м2;
- ванная комната и туалет — 180 Вт/м2.
Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.
При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.
Электрический кабель для теплого пола
Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.
Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.
Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.
Подготовка поверхности и особенности утепления основы
Лучше всего удалить весь старый пол вместе со стяжкой до основания, чтобы повысить общую надежность. Весь материал полностью счищается, демонтируются любые элементы.
Затем укладывают слой гидроизоляции с запасом, чтобы он заходил на стену примерно на 10-12 сантиметров. Специальной лентой намечают периметр, эта демпферная лента помогает регулировать процессы теплового расширения поверхности пола. Излишки ленты и гидроизоляции всегда можно обрезать.
Также проводят тепловую изоляцию пола, чтобы тепло не уходило вниз по этажам или в землю. Для этого выбирают утепления в зависимости от желаемого результата, бюджета, назначения комнаты и особенностей самой отопительной системы.
Основные рекомендации:
Если пол выполняет функцию дополнительного источника тепла, можно обойтись вспененным полиэтиленом с фольгированным покрытием – пенофолом.
Если отапливаются этажи ниже, используют пенополистирол толщиной 20-55 миллиметров, или аналогичный утеплитель.
Если вокруг много неотапливаемого пространства, и риски потери энергии большие, есть смысл утеплять пол слоем в 10 сантиметров пенополистирола или минеральной ваты.
Поверх утеплителя кладут армированную сетку, чаще всего продающуюся в комплексе в нагревательными частями полов.
Виды терморегулятора
Одним из важнейших элементов для любого типа электрического теплого пола является терморегулятор. Различают механические, цифровые, программируемые и комбинированные модели. Все они имеют разные технические параметры, стоимость и функциональные возможности.
Установка терморегулятора для теплого пола представляет собой достаточно сложный процесс, от которого зависит на сколько правильно в дальнейшем будет работать система. В начале должна быть изучена инструкция к терморегулятору, и если есть сложности или серьезные вопросы, то лучше такую работу стоит доверить профессиональному электрику. Необходимо будет понять, как подключить терморегулятор, чтобы он работал правильно и с ним через время не возникло неприятностей.
Стандартная схема подключения терморегулятора — всегда описана в инструкции, но сама настройка терморегулятора осуществляется индивидуально, учитывая личные предпочтения пользователей. Терморегулятор в системах теплого пола служит для обеспечения стабильной температуры нагрева помещений. С их помощью осуществляется включение/выключение системы и стабильность её работы. Специальный датчик температуры считывает текущие показания, и своевременно осуществляет подогрев пола.
Обычно установка терморегулятора осуществляется на окончательном этапе монтирования теплого пола в удобном месте. При этом схема терморегулятора подразумевает размещения этого высокотехнологичного прибора над небольшим уровнем от пола в удобном месте, где есть подвод электрического питания. Стоит отдельно рассмотреть разновидности терморегуляторов.
Механический

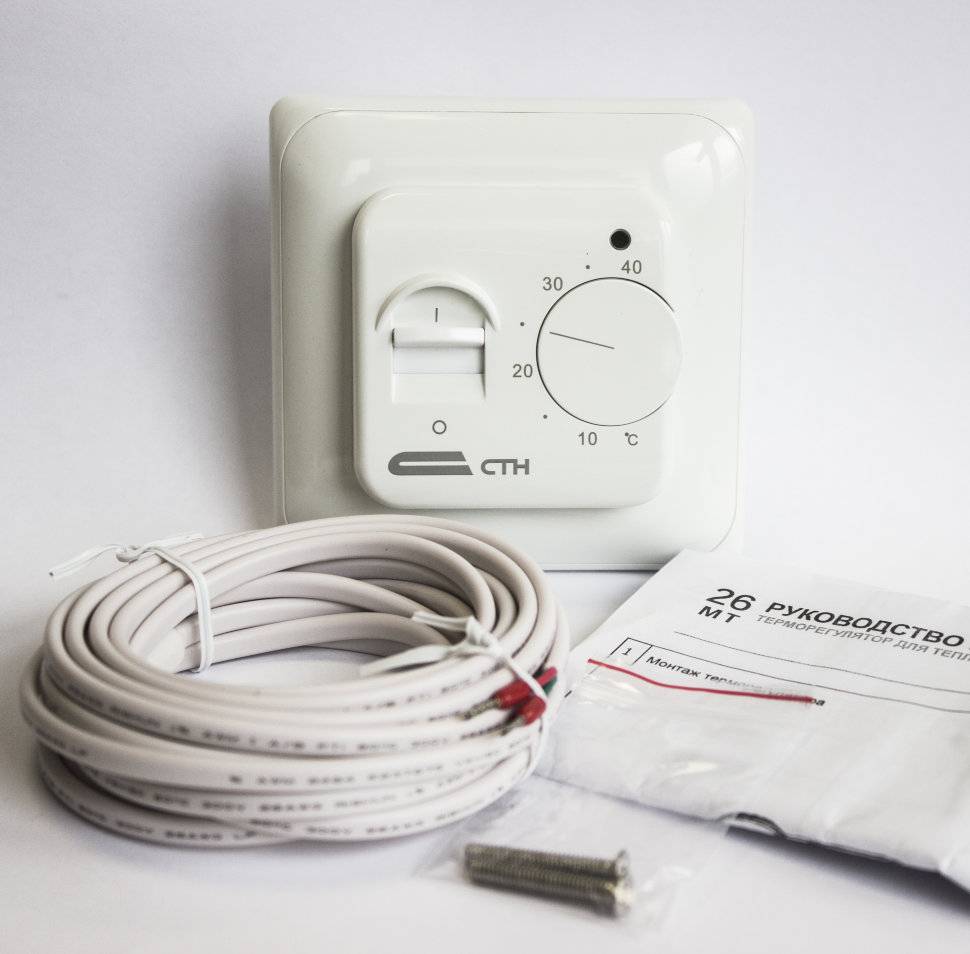

Механические модели пользуются высокой популярностью из-за надежности, простоты использования, высокого качества исполнения, невысокой стоимости и долгого срока службы. Для управления таким регулятором используется стандартный переключатель (круговой), с помощью которого выставляется нужная температура в ручном режиме. Недостатком такого прибора является то, что его необходимо включать/выключать в ручном режиме.
Цифровой

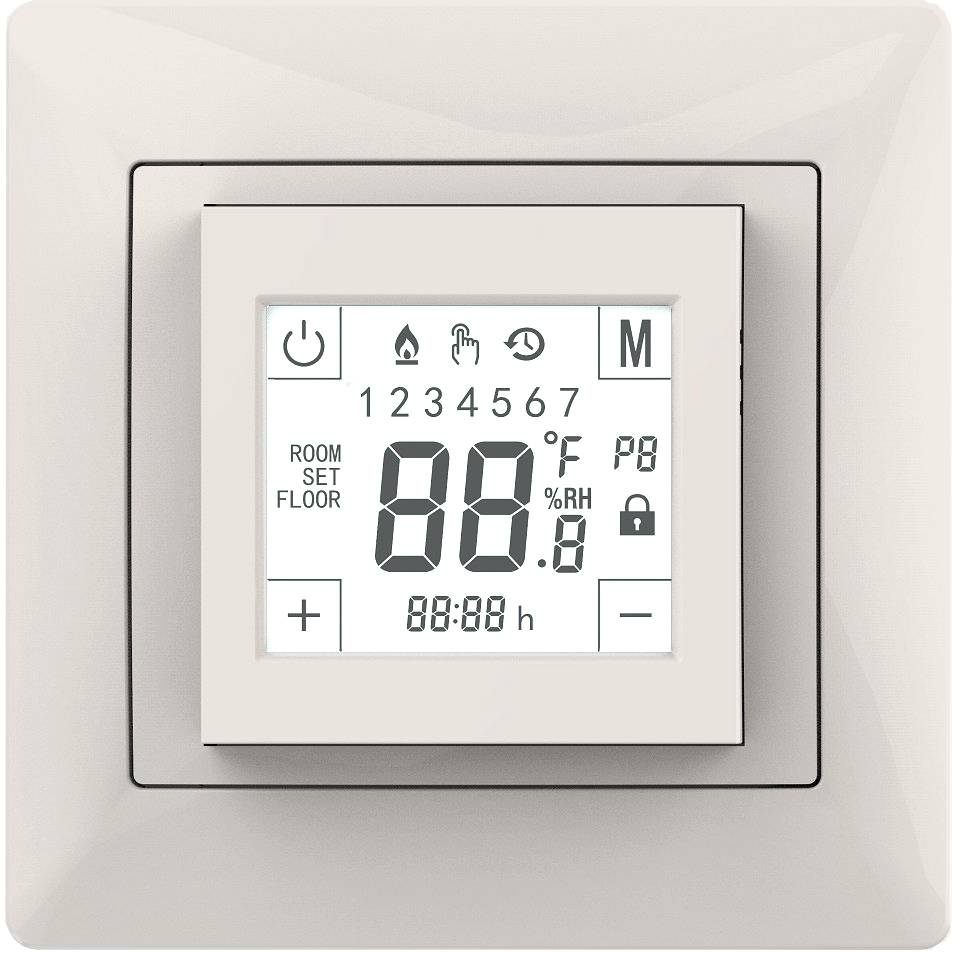

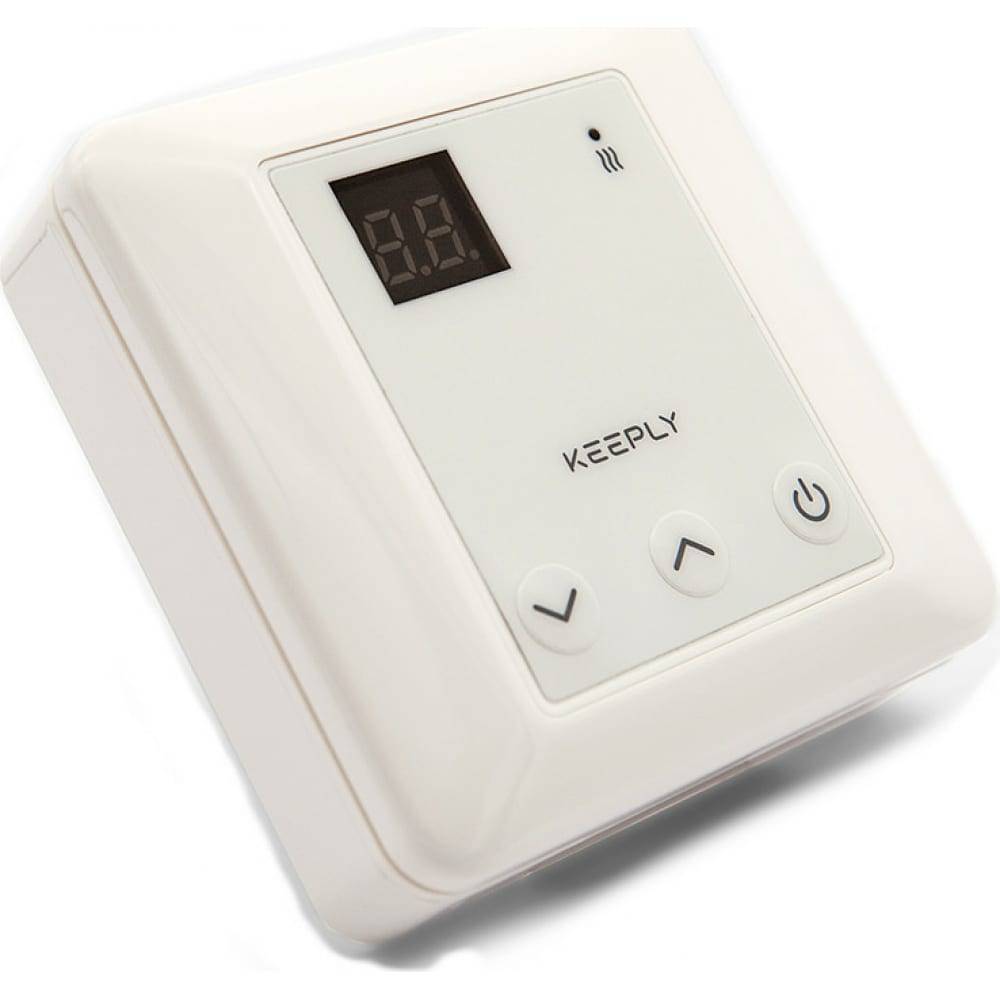

Цифровые модели обладают высокой точностью, простотой настройки и использования. Необходимо только выставить на табло (с сенсорным или кнопочным управлением) требуемую температуру и устройство будет работать абсолютно автономно, в автоматическом режиме поддерживая заданную температуру. При необходимости всегда можно запрограммировать автоматическое отключение прибора в нужное время. Стоят такие терморегуляторы существенно выше механических, но они позволяют осуществлять существенную экономию электрической энергии.
Программируемый
Оптимальным выбором для любых типов теплых электрических полов является применение программируемых аппаратов, которые хоть имеют высокую стоимость, но дают возможность существенно экономить электроэнергию, а так же максимально точно выставлять требуемый температурный режим в разное время суток. Все необходимые сведения о работе системы теплого пола отображаются на экране устройства. Установка требуемых режимов работы осуществляется при первой настройке прибора. При необходимости можно внести изменения в рабочую программу в любое удобное время.
Комбинированный
Такие модели являются самыми дорогими, и, по сути, представляют собой более сложную модификацию программируемых моделей. К примеру, они дают возможность отслеживать не только температуру пола, но и температуру в помещении. Кром того, они имеют возможность дистанционного управления, при помощи специального пульта или через интернет.
