Выбор труб для контура
Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:
- Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
- Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
- Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
- Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.
Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
Укладка электрического теплого пола под плитку
Чтобы система теплый пол функционировала надежно нужно правильно положить кабель или нагревательный мат, технология укладки которых будет отличаться.

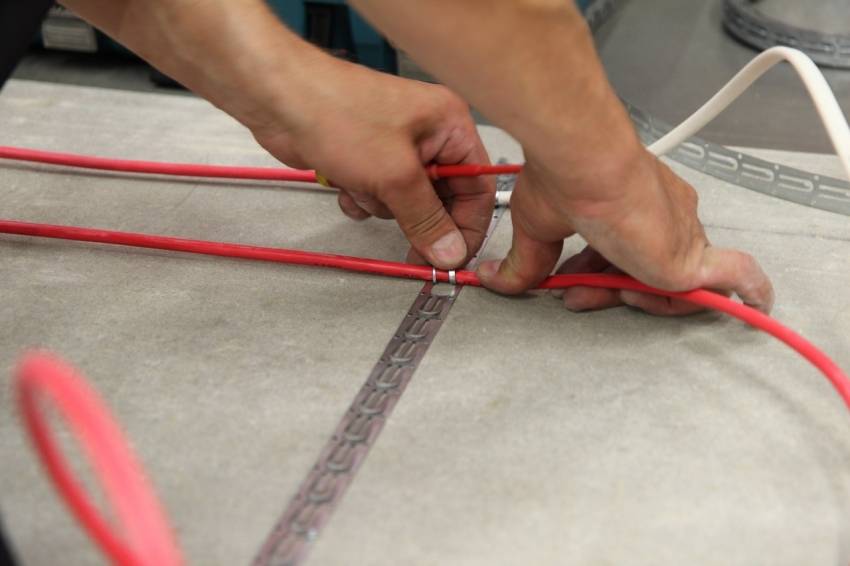

Монтаж кабеля теплого пола под плитку
До начала укладки кабеля, нужно проверить сопротивление кабеля. Затем закрепить на полу специальную ленту с крепежными элементами. Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит труда расположить кабель на нужном расстоянии друг от друга. Второй вариант – уложить на пол металлическую сетку и крепить кабель к ней с применением пластикового хомута. Причем хомут затягивается не сильно. Такое устройство кабельного пола под плитку удобно тем, что создает дополнительную жесткость.

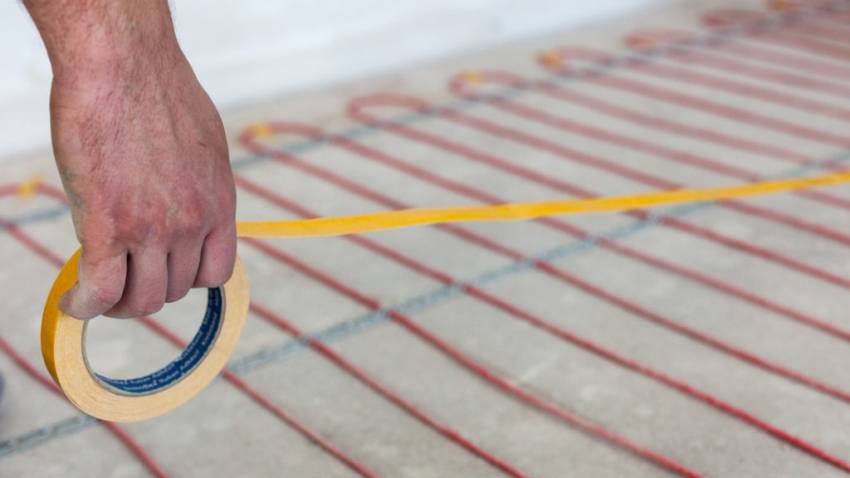

Греющий кабель располагается на расстоянии 150-200 мм от стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.
Монтаж матов для теплого электрического пола под плитку
Нагревательные маты проще устанавливать, чем кабель. Чтобы подготовить систему к запуску достаточно только уложить маты на пол, и проверить сопротивление. При этом, в процессе укладки, электрические мат можно укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или с разворотом (сетка подрезается и разворачивается). Также путем разрезания сетки можно обходить препятствия (например, подиум).
Требования к расположению мата такие же, как и кабелю, а расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется скотчем.
Разворот нагревательного мата при укладке электрического теплого пола под плитку
Монтаж электрического теплого пола под плитку
Заливка стяжки под электрический теплый пол под плитку
Статья по теме: Плюсы и минусы одноконтурных и двухконтурных газовых котлов
Укладка плитки на электрический теплый пол
Устройство заземления и УЗО для теплых электрических полов обязательно, независимо от места их установки.
Примечание. Что касается установки системы электрический теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть из них утверждает, что при правильном монтаже допустимо устанавливать систему в любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.
Расчет системы
- Если теплый пол планируется как основной источник тепла, рекомендуемая теплоотдача системы – 150 ватт на метр квадратный, для нижнего этажа – 180. А сам теплый пол должен занимать не меньше 70 процентов общей площади.
- Если это дополнительное отопление (плюс к радиаторам, конвекторам и т.д.), достаточно мощности системы 110-130 ватт.
- Из общей длины кабеля (площади матов, пленки и др.) нужно сразу вычесть участки, занятые мебелью и другими массивными предметами.
- Расстояние кабеля до стен, мебели – не меньше пяти сантиметров, до стояков водяной отопительной системы – не меньше десяти.
- Формула для расчета шага между витками: H=S*100/L (S – площадь теплого пола, L – длина кабеля).
- Формула для расчета длины кабеля: L = S*Рs/Pk (Pk – удельная паспортная мощность кабеля на метр погонный, Рs – необходимая удельная мощность на метр квадратный). К получившейся цифре нужно добавить кусок для подсоединения к терморегулятору.
Характеристики кабелей в зависимости от тока и мощности системы
- медные, сечением 2 на 1 мм: предельный ток 16 ампер, мощность системы 3,5 киловатт;
- медные 2 на 1,5: 19 ампер, 4,1 кВт;
- медные 2 на 2,5: 27 и 5,9;
- алюминиевые 2 на 2,5: 20 и 4,4;
- алюминиевые 2 на 4: 21 и 4,5.
Что выбрать?
При выборе настенной электрической отопительной системы следует учитывать её мощность, эксплуатационные условия и особенности монтажа. Важна также высота стен и тяжесть конструкции. Необходимо рассчитать затраты не только на покупку устройства, но и на его монтаж и дальнейшую эксплуатацию.
Такого ещё не было!!! Тёплый пол в стену.
Watch this video on YouTube
Наиболее подходящей для установки на стенах является инфракрасная плёнка. Она имеет малый вес и толщину, поэтому не приводит к утолщению стен, и не забирает полезное пространство. А при грамотном монтаже эффективно и равномерно нагревает поверхность.
Кроме того, обустроить плёночный инфракрасный тёплый пол на стене несложно своими руками, и это займёт всего несколько часов. Достаточно его раскатать по поверхности, и зафиксировать на утеплителе специальным клеем или фиксаторами.
Излишки или недостаток длины мата
Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.
А если осталось лишнее, можно ли отрезать ненужный кусок?
Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.
В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.
Что же делать при излишках? Самый простой вариант — завести лишние сантиметры сетки в те зоны, где изначально не планировалась их укладка (например под шкафчики).
При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.
Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.
Виды, их преимущества и недостатки
Электрические полы классифицируют в зависимости от вида нагревательного элемента:
- Кабельные (традиционные).
- Нагревательные маты.
- Пленочные (инфракрасные).
Для утепления пола под керамическую плитку одинаково подходят два варианта утепления – кабельный и с помощью нагревательных матов. Но у каждого вида материала есть свои преимущества и недостатки.
Плюсы кабельного утепления – это низкая стоимость (если не учитывать затраты материала на толщину стяжки и стоимость работ по ее заливке) и “остывание” после отключения происходит не сразу, тем самым сохраняется тепло еще некоторое время.
Минусы кабельного утепления:
- Увеличение толщины пола из-за необходимости заливать толстый слой стяжки.
- Затруднителен монтаж и расчет необходимой длины проводника при укладке.
- Проводник слишком чувствителен. При неправильной установке и не плотном прилегании к стяжке происходит перегрев и система выходит из строя.
- Долгое “Разогревание” по сравнению с термоматами из-за толщины стяжки.
Достоинства нагревательных матов:
- За счет конструкции материала проводник устанавливается витками с равномерным шагом.
- Простая установка, так как он уже “собран и готов” к работе.
- Находясь ближе к поверхности, термоматы быстро нагреваются.
- Установка возможна “сухим” или “мокрым” способом, за счет чего толщина пола гораздо меньше, чем при установке кабеля.
Недостатки термоматов:
- Значительно более высокая стоимость материала.
- Не используют в качестве основного отопления.
Так какой материал выбрать? Выбор неоднозначный, ведь придется выбирать между удобством установки и экономичностью
Но важно, что у нагревательных матов все-таки достоинств немного больше, а недостатков меньше
Так как термомат – материал тонкий и прочный и его удобнее всего уложить в слой клея под плитку, вариант выбора его, как материала для теплого пола получается более целесообразным.
Третий вид электрического теплого пола – инфракрасная пленка. Самое главное ее качество – это энергосбережение.
Этот вид имеет и другие достоинства. Такие, как способность выполнять функцию отопления всего дома и положительное влияние на здоровье людей (за счет инфракрасного излучения).
Нагревательные элементы такой пленки запаяны в термостойкую пленку. Этот вид материала не рекомендуют укладывать под плитку, так как плиточный клей плохо связывается с поверхностью пленки при взаимодействии. Инфракрасную пленку лучше всего укладывать под ламинат или линолеум.
Электро теплый пол: разновидности и классификация
На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:
- Кабельные.
- Инфракрасные (пленочные).
- Нагревательные маты.
Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.
Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами
Подогрев пола под плитку с использованием нагревательных матов
Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.
Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.
Подогрев пола под плитку с использованием нагревательного кабеля
В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.
При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы
Инфракрасный теплый пол под плитку: особенности технологии
Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.
Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.
Итог: какой теплый пол лучше под плитку
Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.
Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены
Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.
Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.
Статья по теме:
Теплый пол под плитку: цены на различные виды оборудования
При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ
Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.
Виды и устройство, а также особенности нагревательных элементов
В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.
Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)
Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.
Нагревательный мат Devi
Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.
Стержневой электрический мат Energy Mat
Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» — маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.
Устройство пленочного нагревателя Heat Plus
Обозначения:
- А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
- В – медная шина.
- С – серебряная шина.
- D – покрытие из карбоновых полос.
- Е – теплоизоляция на основе полиэстера.
Как произвести монтаж кабельного мата
В состав электрических систем теплого пола входит три составляющих:
- греющий элемент;
- терморегулятор;
датчик температуры.
Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.
Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.
Плюсы и минусы нагревательных матов
Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.

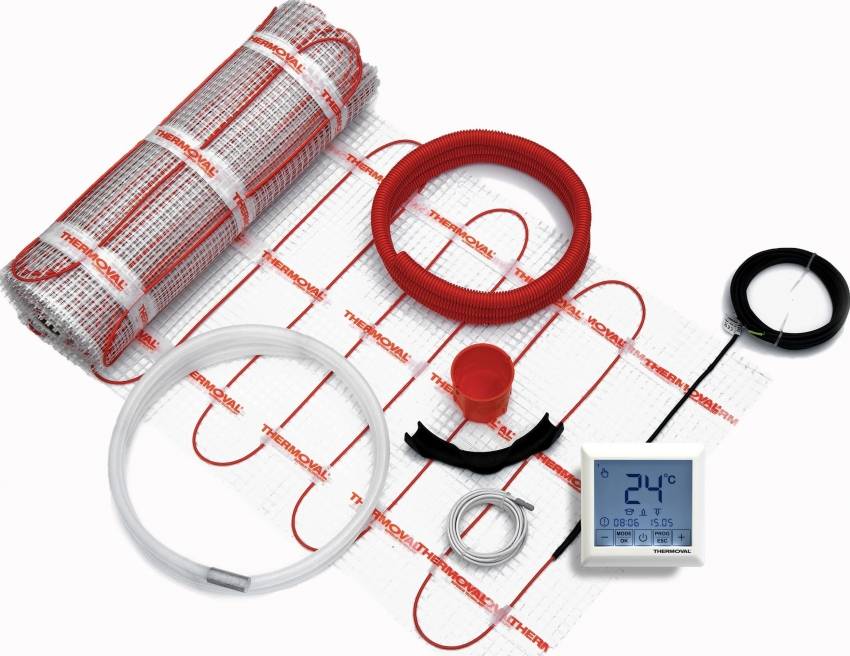

Технические характеристики кабельных матов
Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.
Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.
Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.
Установка датчика температуры для кабельного мата
Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м
Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя
Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.
Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.
Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.
Подключение кабельного мата к термостату
Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.
Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.
Преимущества электрического теплого пола
В многоквартирных домах электрический теплый пол выполняет чаще всего функцию дополнительного отопления. Он устраивается в санузлах, кухнях, прихожих и жилых помещениях для создания комфортных условий.
Плюсы электрического теплого пола:
- эффективность — система имеет высокий КПД;
- автономность, работа зависит только от наличия источника электропитания;
- быстрый разогрев, возможность поддерживать заданную температуру воздуха в помещении на протяжении любого интервала времени;
- безопасность — все элементы надежно защищены от попадания влаги, короткого замыкания;
долговечность — большинство моделей рассчитаны на эксплуатацию в течение 15-35 лет;
несложный монтаж;
отсутствие протечек даже при выходе из строя;
нет риска замерзания теплоносителя (в отличие от водяных);
не требуется разрешение на подключение от коммунальных служб.
Электрические полы в некоторых случаях единственно возможный способ отопления, например, при переделке лоджии в кабинет, зимний сад или место отдыха.
Главный минус кабельных систем по сравнению с водяными — несколько более высокая стоимость эксплуатации. Но этот недостаток нивелируются их универсальностью и удобством использования.
Монтаж терморегулятор и датчика температуры
Регулятор тепла устанавливается в предназначенном для него
месте. Провод, который будет соединять регулятор и кабель укладывает в гофру. В
свою очередь, гофра помещается в трубу и доводится до места расположения
датчика. Датчик устанавливается на расстоянии 300-400 мм. от края стены между
витками кабеля. Это дает возможность адекватно замерять температуру системы.
Гофру следует уложить без перегибов (особенно актуально это
в районе плинтуса), а край, упирающийся в систему заизолировать герметиком, во
избежание попадания раствора стяжки.
Датчик температуры тоже размещается в гофре. Такое место его
установки оправдано тем, что существенно повышает ремонтопригодность этого
прибора.
Подводка кабелей электрического теплого полаСхема подключения терморегулятора к теплому полу электрическому
Монтаж ИК пола из стержней
Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м2
Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию. Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами
Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами
Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.
Схема монтажа и подключения стержневого инфракрасного теплого пола
Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.
Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.
Подключение стержней
При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.
Так выглядит стержневой инфракрасный теплый пол перед укладкой плитки
Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30оС и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.
Укладка напольного покрытия на стержневой ИК пол
Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.
Монтаж инфракрасного стержневого пола под плитку
Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.
Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить греющие кабели или сделать водяной теплый пол от отопления
