Фундамент из труб: стальных, металлических, для дома

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
снижение затрачиваемого времени на работы;
фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
возможность развести коммуникации даже в уже построенном доме;
Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

веса здания;
его эксплуатационной нагрузки;
нагрузки снежного слоя;
несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Когда уместно строить фундамент из труб?

В нашей стране под подошвой 70% фундаментов залегает грунт глинистого типа. По сравнению с остальными, он является слабым, потому и требует дополнительного уплотнения при строительстве частных домов. На протяжении нескольких десятилетий популярным «народным» методом решения такой проблемы является фундамент из труб. Его укладывают под легкие конструкции, а именно:

деревянные, каркасные одноэтажные дома;
дом из газоблока и других легких строительных материалов;
вспомогательные сооружения (беседки, террасы, бытовки, легкие гаражи);
натяжные конструкции промышленного назначения.

Существуют и исключения, когда фундамент на трубах укладывают под дома из кирпича и шлакоблоков. Сюда относятся случаи, когда согласно проектному расчету, суммарная площадь столбов соответствует типу здания и нагрузке, которую оно оказывает на основу. Прибегают к монтажу металлического фундамента из трубы на прочных грунтах (твердая глина, близкое расположение твердых горных пород либо крупнообломочный грунт).

Фундамент из труб своими руками для каркасника

Возникают и ситуации, когда у поверхности залегают слабые грунты, непригодные для какого-либо фундамента, а плотные находятся на значительной глубине.

Что понадобится для строительства

Перед началом работ необходимо закупить строительные материалы и проверить наличие нужных инструментов. При сооружении свай из канализационных пластиковых труб не обойтись без следующего инструментария:

Штыковая, совковая лопата, земляной бур.
Болгарка или ножовка для резки и выравнивания вкопанных труб по высоте.
Бетономешалка или строительный миксер, или емкость для замешивания раствора, ведро, мастерок.
Уровень, рулетка, колышки и шнурок, молоток, маркер или скотч.

Необходимо запастись следующими материалами:

Пластиковые трубы нужного типа и количества. Диаметр труб выбирают в зависимости от типа грунта, нагрузки и глубины заложения столба (существуют таблицы, связывающие эти параметры). В среднем это 110-180 мм.
Цемент марок М500 или М400.
Песок, мелкий щебень.
Арматурные пруты (длина на 0,5 м больше длины трубы, сечение 10-12 мм). Внутрь каждого столба перед заливкой опускают конструкцию, связанную из 3-4 прутьев. Потребуется проволока для вязания, а также анкерные болты или пластины.
Для разметки нужны колья (можно изготовить из деревянных брусков).

О фундаменте из труб ПВХ для веранды в следующем видео:

Советы по заложению фундамента из асбестовых труб

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
рытье котлована для такого фундамента не обязательно;
свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
в домах на таких фундаментах практически невозможно устроить подвал;
основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:

Расчет столбчатого фундамента из труб

Ростверковые фундаменты

При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

Фундамент ТИСЭ своими руками: пошаговая инструкция

Возведение фундамента по технологии ТИСЭ, как и любое строительство, начинается с подготовки участка: разравнивания, удаления старых деревьев и кустарников, больших камней и проведения других необходимых работ.

При этом снятие дерна можно производить не под всей площадью дома, а только в тех местах, где, согласно проекту, будут располагаться сваи. Далее можно приступать к бурению скважин под сваи.

Бурение

Перед тем как приступить к бурению, потребуется сделать небольшие лунки глубиной 15-20 см под каждую скважину, диаметр которых равен диаметру бура.

Далее процесс бурения выглядит следующим образом:

в начале штангой, выставленной на начальную длину и со снятым плугом, производится бурение верхней части скважины. Сбор грунта происходит в специальный контейнер;
для глубоких скважин необходимо использовать удлинитель, который фиксируется на штангу вместо рукоятки;
для устройства расширения используется специальный плуг, который закрепляется на место контейнера в соответствии с инструкцией к буру. При этом надо учитывать, что его можно отрегулировать на изготовление сферического расширения с разным диаметром: 400, 500 или 600 мм.

Плуг крепится к буру при помощи веревки, которая при работе служит для управления инструментом: в натянутом состоянии прижимает плуг к основанию скважины, при ослабленном положении приподнимает бур.

При формировании расширения можно производить вращение как по часовой стрелке, так и против нее.

Но следует учитывать, что в первом случае существует риск углубиться ниже, чего делать не стоит, а при вращении против стрелки происходит осыпание разрезаемого грунта под плуг, что приводит к выталкиванию бура.

Специалисты рекомендуют выполнять расширение, комбинируя вращения в обе стороны.

Определить момент, когда расширение будет готово, достаточно легко – в емкость на конце бура перестанет набираться порода.

При бурении скважины под сваи ТИСЭ важно контролировать ее вертикальность – на этот аспект следует обращать внимание из-за того, что бетон имеет низкие параметры работы на изгиб, поэтому. При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть

При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть

При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть.

Металлические трубы для фундамента

Фундамент из железных труб всегда надежен при условиях правильного монтажа. Трубы из металла выигрывают по сравнению с остальными не только в надежности, но и в темпе выполнения работ. С другой стороны, достаточно много времени и усилий требует выставление опор в вертикальный и горизонтальный уровень. Металлоконструкции, используемые при монтаже, подвергаются коррозии, поэтому необходимо обрабатывать их антикоррозийными веществами.

Металлические трубы для фундамента

Преимущество металлических труб – в наличии нескольких вариантов обустройства фундамента:

установка опор ниже места, в котором проводилось бурение скважин, далее трубы заливаются бетонным раствором. Методика предусматривает изготовление ростверка для фундамента с профилем, приваренного к трубе;
очередной способ – с обустройством песчано-гравийной подушки и установки трубы диаметром до 20 см. Труба должна плотно прилегать к скважине – далее она заливается составом из цемента и песка. Если планируется строительство здания высотой более одного этажа – следует укрепить фундамент арматурой.

Советы профессионалов

Для получения качественной опалубки профессионалы советуют придерживаться нескольких советов:

Песок для строительства необходимо просеивать, для избегания попадания мусора в скважину.
Чтобы защититься от появления трещин нужно поливать бетон водой в течение 3-х дней после застывания.
Вместо использования антикоррозионных средств можно воспользоваться рубероидом, которым оборачиваются трубы.
Избежать растрескивания бетона можно одним способом – установкой ростверка. Это позволит равномерно распределить нагрузку.
Использовать хорошие доски для опалубки, иначе она будет прогибаться под тяжестью бетона.

Эта статья поможет избежать грубых нарушений во время строительства фундамента, что увеличит долговечность строения. Более наглядно об устройстве фундамента можно ознакомиться в этом видео. Представлена подробная инструкция по возведению столбчатого фундамента.

На каких почвах применяют

В большинстве регионов под фундаментной подошвой в семидесяти случаях из ста находится глинистый слой грунта. Он считается в сравнении с остальными почвенными типами более слабым и нуждается в дополнительном уплотнении во время частного строительства.

Уже несколько десятилетий в народе пользуется популярностью трубный фундамент, укладываемый под конструкции, не отличающиеся большой массой:

одноэтажные сооружения каркасного типа, дома из древесины;
дома, возведенные из газоблочного камня и иного легкого стройматериала;
сооружения вспомогательного характера;
конструкции натяжного типа, используемые в промышленных целях.

Своими руками монтируют фундамент из металлических труб по прочному грунту.

Особенности работы на разных почвах

Если на территории имеются агрессивные воды природного или производственного происхождения, буронабивные работы лучше реализовывать при помощи асбестоцементных труб. Укрепление буровой шахты не проводится в случаях с набухающими и тугопластичными грунтами.

В данных условиях рекомендуется удерживаться от использования вышеописанной технологии. Когда работа завершена, проводится демонтаж трубных секций. Иногда проект требует оставить их в почве: это делается с целью дополнительно оградить сваи из бетона от воздействия грунта в местностях с геологической и сейсмической активностью.

Особенности закладки опор из труб.

Ограничением для столбчатого основания является значительный вес постройки. Использование металлических труб позволяет увеличить несущую способность фундамента. Металлический корпус защищает бетонный столб от проникновения влаги и разрушения. Такие столбы не требуют дополнительного армирования.

Свайный фундамент металлических труб.

В зависимости от веса постройки, климатической зоны, состава и влажности грунта на строительной площадке, существует два способа установки металлических опор в качестве столбчатого фундамента. мелкозаглубленный и заглубленный.

На сухих непучинистых грунтах глубина закладки не превышает 0,8 м. Опоры вдавливают в скважины меньшего диаметра, заливают бетоном и обвязывают металлическим швеллером или деревянным брусом на расстоянии 30–40 см от земли.

Фундамент из металлических труб для веранды.

Скважины бурят на глубину 1,8 м диаметром, который превышает размер несъемной опалубки. На дно ямы засыпают крупнозернистый песок и вставляют металлическую трубу, которую заливают бетоном. Бетон пропитывает песчаную подушку, образуя устойчивое основание.

Устройство фундаментных опор с помощью пластиковых труб

Каким бы облегченным ни было здание, желательно рассчитать давление подошвы столбов на грунт

Работа начинается с подготовки участка под строительство, для чего он очищается от мусора, значительные неровности грунта разравниваются. Следующий этап – разметка. Понадобятся штыри разной длинны (обрезки арматуры) и шнуры. Металлические прутья вбиваются в грунт, между ними натягиваются нити. Цель мероприятия, — очертить периметр постройки, сформировать прямые углы здания, выставить предполагаемый уровень оголовков труб. Горизонталь отбивается водным (лазерным) уровнем.

Дальше размечаются места установки фундаментных опор. Последние размещаются под постройкой по такому принципу:

под каждым углом;
в местах стыковки внешней стены с несущими простенками;
остальные опоры распределяются равномерно межу «обязательными» столбами с шагом не менее 1,8-2 м.

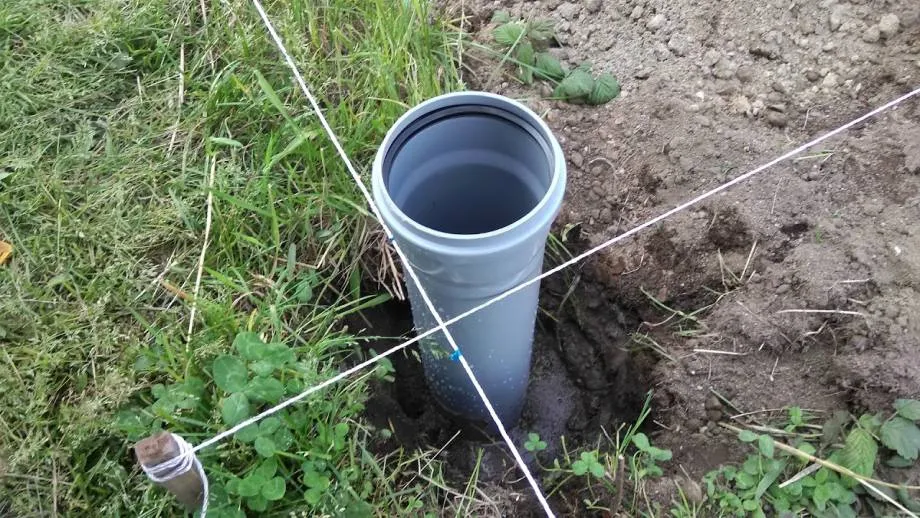

Можно приступать к установке труб и устройству бетонных столбов своими руками. Работы производятся в таком порядке.

Буром, диаметр которого немного больше сечения трубы, готовится скважина под каждую опору. Глубина должна соответствовать залеганию устойчивых грунтовых пластов (не менее того) и превышать глубину максимального промерзания грунта в регионе на 15-25 см.
Формируется пластиковый цилиндр необходимой длины. Для этого обрезается лишнее, или наоборот добавляется недостающий участок путем стыковки (для облегчения соединения манжету, установленную в раструбе, смазывают специальной сантехнической смазкой).
Дно углубления подсыпается песком или мелким гравием, обильно поливается водой, после чего труба вставляется в скважину (следить за вертикальностью установки).
Первой порцией жидкого бетона цилиндр заполняется на четверть, после чего устанавливаются армирующие пруты или связанная из них конструкция. Один прут остается выступать над оголовком на 25-30 см. Он понадобиться позже для монтажа ростверка. Внизу армирующие элементы должны быть полностью погружены в залитый бетон.
Пластиковые футляры постепенно заполняются бетоном до верха. Желательно при заливке применять вибрационное устройство, чтобы выходил воздух и раствор уплотнялся.

Так своими руками формируются все опоры. В итоге оголовки должны располагаться в одной горизонтали, столбы стоять в линию и быть вертикальными. Если все именно так, нужно дать выстойку бетону 2-3 дня (полного созревания ждать не обязательно) и приступать к установке ростверка поверх залитых опор в футлярах из пластиковых труб.

Особенности закладки опор из труб.

Свайный фундамент металлических труб.

Фундамент из металлических труб для веранды.

Возможные ошибки при строительстве и способы их исправления

Существует несколько ошибок, которые чаще всего допускаются при возведении столбчатого фундамента из блоков своими руками:

Столбы без подошвы быстро просядут. Чаще всего строится фундамент без подошвы, так как это позволяет сэкономить на стройматериалах и сделать процесс возведения менее трудоемким.
Столбчатый фундамент нельзя ставить в просадочном грунте, так как от проседания (погружения в почву) в будущем такую постройку не спасет даже качественно сделанная подошва у каждого столба.
Нельзя возводить столбчатый фундамент в глинистой земле. Зимой столбы будут выталкиваться (подниматься и уходить в разные стороны) из такого грунта, даже если они построены ниже точки промерзания и имеют подошву.
Неправильный расчет нагрузки на фундамент от несущих конструкций сооружения приводит к возникновению боковой составляющей, уводящей столб в сторону.

Просевший фундамент можно выровнять, поставив здание на домкраты и нарастив столбы до нужной высоты.

Столбчатое основание подойдет для деревянного дома (из бревен, бруса) и для каркасного сооружения высотой не более двух этажей. На такой опоре можно построить одноэтажный дом из ячеистого бетона (вес стройматериала не должен быть больше 1000 кг/м3)

Важно, чтобы будущее здание давало на все столбы одинаковую нагрузку

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Преимущества и недостатки конструкции

Главной отличительной особенностью такого основания справедливо называют простоту его реализации. Внешне это конструкция с определённым числом опор, которые находятся на удалении друг от друга с некоторым интервалом.

Такие фундаменты быстро возводятся и не требуют больших финансовых затрат. Также при бетонировании не придётся использовать много арматуры и самого бетона.

Если сравнивать с тем же ленточным фундаментом, то металлооснование требует меньше земельных работ, поскольку рыть котлован не нужно. Достаточно просто пробурить нужное число скважин.

Соблюдая технологию возведения, из труб получается очень надёжное и долговечное основание с внушительным эксплуатационным периодом.

В итоге выделяют такие плюсы:

высокая прочность;
стойкость к появлению трещин;
небольшие временные затраты на возведение;
экономия на трудозатратах;
небольшие финансовые расходы;
минимальное количество земельных работ;
не нужно ждать полного застывания бетона;
защищает от подтопления;
упрощает проведение коммуникаций;
не требуется привлекать спецтехнику.

Но и про отрицательные моменты забывать нельзя.

Недостатки выглядят следующим образом:

фундамент подойдёт только для малоэтажного и лёгкого сооружения;
срок службы ограничен на 80 годах;
нельзя использовать при слабых грунтовых слоях;
не подходит для неровного рельефа.

Каждый уже сам сможет сделать для себя выводы.

Если металлотрубный фундамент подходит для ваших целей, есть все основания, чтобы применить его для строительства.
