Монтаж
Монтаж фундаментных балок не обойдется без участия специальной техники — подъемного крана. Для зацепления лебедкой, грандбалка должна быть оснащена специальными петлями или строповочными отверстиями, которые изготавливаются в процессе ее производства. Установку можно начинать только по окончании подготовительных работ, а именно:
- Проведение геологических исследований почвы на состав грунта.
- Расчет общей нагрузки здания
- Окончание работ по возведению монолитного фундамента. Сплошной фундамент образуется в процессе утрамбовки почвы и засыпания ее песком или другим тяжелым грунтом.
- Организация завоза и складирования. В процессе этой работы необходимо проверять каждое изделие на целостность и отсутствие повреждений.
- Проведение контроля качества всех материалов.
- Очищение строительной площадки от грязи, снега и мусора.
- Осуществление разметки будущей конструкции. Разметку выполняют с помощью колышков, между которыми натягивается нить.
Поэтому необходимо использовать в работе строительный уровень
При выполнении монтажных работ важно не спешить. Малейшие ошибки могут дорого обойтись
Нередки случаи, когда монтажные петли балок обрываются из-за ошибок в работе. После такого обрыва, если фундаментная балка окажется на земле, поднять ее будет практически невозможно. Кроме того, из-за поспешных действий крановщика балка может треснуть, если ее задеть или уронить. А в некоторых случаях и вовсе переломиться, если она не армирована.
Фундаментная балка при монтаже должна опираться на ступенчатую конструкцию опорных столбов. Ступени могут быть выполнены из кирпича или отлиты из бетона при помощи опалубок. Площадь соприкосновения не должна быть меньше 200–300 мм. В противном случае будет трудно осуществить закрепление балки, что приведет к риску ее смещения. Заключительным этапом возведения фундаментальных балок станет обработка их поверхности. В этой работе необходимо использовать гидроизоляционные материалы, например, рубероид или гидроизол для обеспечения безопасности стен.
Виды рандбалок
Рандбалки выпускаются на заводах железобетонных изделий в соответствии с ГОСТ №28-737-90, который регламентирует технические условия их отливки, размеры и форму. Для их отливки применяется тяжёлый армированный железобетон марки прочности от М-250 до М-400 (В-20…В-30). По своим особенностям фундаментные балки классифицируются по нескольким показателям:
- Размер и форма.
- Область применения.
- Тип армирования.
В строительной документации данные ж/б детали обозначаются как БФ – «балки фундаментные железобетонные». По размеру и форме они подразделяются на 6 классов, от БФ-1 до БФ-6.
Фундаментные балки
Классификация рандбалок согласно ГОСТ № 28-737-90
| Маркировка | Сечение | Высота детали | Длина детали |
|---|---|---|---|
| БФ-1 | Трапецевидное. Ширина: низ – 16 см, верх – 20 см. | 30 см | 145 – 595 см |
| БФ-2 | Тавровое. Низ – 16 см, верх – 30 см. | 30 см | 145 – 595 см |
| БФ-3 | Тавровое. Низ – 20 см, верх – 40 см. | 30 см | 145 – 595 см |
| БФ-4 | Тавровое. Низ – 20 см, верх – 52 см. | 30 см | 145 – 595 см |
| БФ-5 | Трапецевидное. Низ – 24 см, верх – 32 см. | 30 см | 1030 – 1195 см |
| БФ-6 | Трапеция. Низ – 24 см, верх – 40 см. | 60 см | 1030 – 1195 см |
- Пристенные. Монтируются по периметру здания и применяются в качестве опоры для наружных стен.
- Связные. Обеспечивают жёсткую связь между опорными столбами фундамента.
- Рядовые. Устанавливаются между связевыми и пристенными рандбалками для придания большей прочности всей сборной конструкции.
- Ребристые. Данный вид рандбалок используют для проводки сантехнических коммуникаций.
В зависимости от типа армирования фундаментные балки делятся на 2 категории.
- С напряжённым армированием. Напряжённое армирование позволяет увеличить сопротивление ж/б детали растягивающим и изгибающим деформациям. Таким образом, рандбалка может выдерживать большие нагрузки и использоваться в качестве несущей опоры. Предварительное напряжение арматуры производится методом растягивания или нагрева стальных прутов и обязательно выполняется при отливке несущих балок длиной более 6 м.
- С обычным армированием. В данном случае отливка ж/б деталей производится без предварительного напряжения арматуры. Такие детали применяются в качестве опоры для конструкций с относительно небольшой массой. Ненапряжённое армирование применяется для рандбалок длиной не более 6 м.
Нормативные требования
Конструкции производят в соответствии с техническими условиями ГОСТ 28737-90, введенными Государственным строительным комитетом СССР в 1991 году. Время и практика доказали качественность данной продукции. Согласно ГОСТу советских времен изготовление фундаментных конструкций регламентируется в части размеров конструкций, форм их сечения, маркировки, материалов, требований и процедуры приемки, способов контроля качества, а также условий хранения и перевозки.
Технические требования: вид поперечного сечения, типоразмер, длину и обозначение серии рабочих чертежей балок – можно узнать из таблицы № 1 ГОСТ. Сырьем для изготовления балок является тяжелый бетон. Длина изделия, тип арматуры и данные расчетов по нагрузке влияют на выбор марки бетона. Обычно балки производятся из бетона марок М200-400. Технические характеристики изделия позволяют оптимально обеспечить нагрузку от стен.
В отношении армирования ГОСТ допускает:
- предварительное напряженное армирование для конструкций длиной более 6 м;
- для балок до 6 м предварительное напряженное армирование по желанию изготовителя.
Традиционно заводы все балки выпускают с предварительно напряженной арматурой из стали класса A-III. Определившись с размерами и сечением изделия необходимо правильно указать маркировку, особенно на цокольные варианты. Она состоит из буквенно-цифровых групп, разделенных дефисом. Обычно маркировка состоит из 10-12 знаков.
- В первой группе знаков указывается типоразмер балки. Первая цифра обозначает тип сечения, она может колебаться от 1 до 6. Буквенный набор обозначает тип балки. Цифры после букв говорят о длине в дециметрах, округленных до целого числа.
- Вторая группа цифр указывает порядковый номер, исходящий из несущей способности. Затем следует информация о классе напрягаемой арматуры (только для напряженных балок).
- Третья группа указывает на дополнительные характеристики. Например, в случае наличия повышенной коррозийной стойкости в конце маркировки ставится индекс «Н» или конструктивные особенности балок (монтажные петли или иные закладные изделия).
Пример условного обозначения с указанием дополнительных характеристик: замена строповочных отверстий монтажными петлями, изготовление из бетона нормальной проницаемости (Н) и предназначенной для применения в условиях воздействия слабоагрессивной среды: 4БФ48-4АТVCK-На. Три типа изделий определяют набор букв:
- фундаментные балки сплошные (ФБС);
- фундаментные балки сплошные с вырезом для укладки перемычек или пропуска инженерных конструкций (ФБВ);
- фундаментные балки пустотные (ФБП).
Контроль качества фундаментных балок требует проверки:
- класса бетона на сжатие;
- отпускной прочности бетона;
- наличия и соотношения арматурных и закладных изделий;
- точности геометрических показателей;
- толщины защитного слоя бетона до арматуры;
- ширины раскрытия усадочных трещин.
В техническом паспорте приобретенной партии рандбалок должны быть указаны:
Технология монтажа фундаментных балок
Технология монтажа фундаментных балок
На монтаж строительных конструкций разрабатываются специальные технологические карты. Монолитная фундаментная балка не исключение и общие правила существуют. Но как не бывает двух одинаковы проектов или условий на строительной площадке, так не бывает и одинаковых решений для монтажных работ на объекте. Первое, что выполняется при монтаже фундаментов, это разбивка осей здания, выемка грунта, подготовка основания и затем устройство фундаментов. Монтаж фундаментных балок это уже следующий этап, к которому приступают после полной готовности фундамента.
В каркасном типе зданий балки являются связями между отдельно стоящими фундаментами и опорой для стеновых конструкций. Поэтому осевая линия элемента должна совпадать с осью стены. На внешней линии стаканов под колонны она будет сдвинута от центра фундамента, а на лини внутренних колон совпадать.
Монтаж производится одновременно по всей площади здания при помощи крана, поэтому балки должны быть завезены на площадку и распределены равномерно. Порядок укладки жби определяется условиями работы на объекте и может начинаться как со средней оси здания, так и с периметра.
Чем отличаются заводская ФБ и монолитная фундаментная балка
Наиболее распространен способ возведения каркасных зданий с готовыми изделиями марки ФБ. Но в некоторых случаях, например при металлических каркасах, целесообразнее заливать конструкцию на месте. Сначала собирается опалубка, в нее закладывается арматурный каркас, который затем заливается бетонным раствором.
При заливке монолитной фундаментной балки оставляются выступающие стержни арматуры для связи с элементами фундамента, если это предусмотрено проектом. Но обычно соединение , без жесткой связи монолитной фундаментной балки с колоннами и фундаментом.
Балочная опора при этом не сплошная, а с разрывом. Особенно это правило обязательно для стен из сэндвич панелей. Величина разрыва небольшая, всего 50 мм. Этот зазор заполняется минватой, а не бетонируется, чтобы не получилась сплошная балка длиной равной длине стены.
Монтаж готовых балок ФБ намного легче и выполняется быстрее. На жби есть монтажные петли и изделия просто укладываются на уступ стакана под колонну. Жесткое соединение с колонной или основой так же не требуется. Хотя иногда для устойчивости конструкции прибегают к способу обвязки хомутами.
При любом способе балочной опоры под стены производится контроль совпадения разметки и осевой линии изделий. От этого зависит прочность и устойчивость всего здания. Так же как от прочности балок. Они должны соответствовать по допустимой нагрузке стеновому материалу. ЖБИ с более высокими характеристиками по несущей способности, это перерасход средств, так как стоимость их достаточно высока. И наоборот, меньшая несущая способности приведет к нарушению устойчивости сооружения.
Виды фундаментных балок
При использовании элементов для жилых и промышленных зданий руководствуются двумя нормативными документами:
- ГОСТ 28737-90 содержит основную информацию относительно размеров конструкций, форм их сечения, маркировки, материалов, требований приемки, методов контроля качества и условий хранения и перевозки;
- серия — указания к применению и рабочие чертежи балок для промышленных и сельских объектов;
- серия — маркировка, применение, рабочие чертежи и требования к изготовлению элементов для жилых зданий.
Совет! Чаще всего заводы изготавливают балки по ГОСТу 28737-90 для промышленных зданий. Не стоит этого пугаться. Такие балки можно использовать и для жилых объектов.
Типы сечений фундаментных балок.
Согласно ГОСТ 28737-90 и сериям фундаментные балки под стены могут иметь типы сечений, представленные в таблице.
| Маркировка | Описание сечения | Высота | Возможная длина |
| 1БФ | трапеция с нижней гранью 160 мм и верхней 200 мм | 300 мм | 1,45 м — 5,95 м |
| 2БФ | тавровое сечение с основанием шириной 160 мм, ширина верхней части составляет 300 мм | 300 мм | 1,45 м — 5,95 м |
| 3БФ | тавровое сечение с опорной частью шириной 200 мм, верхняя грань — 400 мм | 300 мм | 1,45 м — 5,95 м |
| 4БФ | тавр с основанием 200 мм и верхней частью 520 мм | 300 мм | 1,45 м — 5,95 м |
| 5БФ | трапеция с нижней частью 240 мм и верхней 320 мм | 300 мм | 10,3 м — 11,95 м |
| 6БФ | трапеция с нижней частью 240 мм и верхней 400 мм | 600 мм | 10,3 м — 11,95 м |
Нормативные требования
Конструкции производят в соответствии с техническими условиями ГОСТ 28737-90, введенными Государственным строительным комитетом СССР в 1991 году. Время и практика доказали качественность данной продукции. Согласно ГОСТу советских времен изготовление фундаментных конструкций регламентируется в части размеров конструкций, форм их сечения, маркировки, материалов, требований и процедуры приемки, способов контроля качества, а также условий хранения и перевозки.
Технические требования: вид поперечного сечения, типоразмер, длину и обозначение серии рабочих чертежей балок – можно узнать из таблицы № 1 ГОСТ. Сырьем для изготовления балок является тяжелый бетон. Длина изделия, тип арматуры и данные расчетов по нагрузке влияют на выбор марки бетона. Обычно балки производятся из бетона марок М200-400. Технические характеристики изделия позволяют оптимально обеспечить нагрузку от стен.
В отношении армирования ГОСТ допускает:
- предварительное напряженное армирование для конструкций длиной более 6 м;
- для балок до 6 м предварительное напряженное армирование по желанию изготовителя.
Традиционно заводы все балки выпускают с предварительно напряженной арматурой из стали класса A-III. Определившись с размерами и сечением изделия необходимо правильно указать маркировку, особенно на цокольные варианты. Она состоит из буквенно-цифровых групп, разделенных дефисом. Обычно маркировка состоит из 10-12 знаков.
- В первой группе знаков указывается типоразмер балки. Первая цифра обозначает тип сечения, она может колебаться от 1 до 6. Буквенный набор обозначает тип балки. Цифры после букв говорят о длине в дециметрах, округленных до целого числа.
- Вторая группа цифр указывает порядковый номер, исходящий из несущей способности. Затем следует информация о классе напрягаемой арматуры (только для напряженных балок).
- Третья группа указывает на дополнительные характеристики. Например, в случае наличия повышенной коррозийной стойкости в конце маркировки ставится индекс «Н» или конструктивные особенности балок (монтажные петли или иные закладные изделия).
Пример условного обозначения с указанием дополнительных характеристик: замена строповочных отверстий монтажными петлями, изготовление из бетона нормальной проницаемости (Н) и предназначенной для применения в условиях воздействия слабоагрессивной среды: 4БФ48-4АТVCK-На. Три типа изделий определяют набор букв:
- фундаментные балки сплошные (ФБС);
- фундаментные балки сплошные с вырезом для укладки перемычек или пропуска инженерных конструкций (ФБВ);
- фундаментные балки пустотные (ФБП).
Контроль качества фундаментных балок требует проверки:
- класса бетона на сжатие;
- отпускной прочности бетона;
- наличия и соотношения арматурных и закладных изделий;
- точности геометрических показателей;
- толщины защитного слоя бетона до арматуры;
- ширины раскрытия усадочных трещин.
В техническом паспорте приобретенной партии рандбалок должны быть указаны:
- марка бетона по прочности;
- отпускная прочность бетона;
- класс напрягаемой арматуры;
- марка бетона по морозостойкости и водопроницаемости.
Классификация фундаментных балок
По маркировке
Фундаментные балки классифицируются по размеру и форме:
- 1БФ – поперечное сечение изделия имеет форму трапеции с основанием длиной 20 см.
- 2БФ – сечение имеет Т-образное верхнее основание.
- 3БФ – является укрупненной версией типоразмера 2БФ, верхнее основание изделия равно 40 см.
- 4БФ – самый габаритный тип бетонных брусьев с тавровым сечением, имеющий 52-сантиметровую грань.
- 5БФ – усредненный вариант трапециевидных балок, которые имеют 32-сантиметровую основу и высоту 30 см.
- 6БФ – особая серия изделий, высота которых равна 60 см.
По применению
Рандбалки используются при возведении основной конструкции здания По виду применения железобетонные фундаментные балки делятся на несколько видов:
- Пристенные – рандбалки, которые используют для возведения наружных стен здания;
- Рядовые – монтируются между связевой и пристенной плитами;
- Связные – используются для обеспечения прочной связи между опорными колоннами здания;
- Ребристые – имеют толщину около 20 см и предназначены для сантехнических целей.
По армированию
Балки подбираются не только по марке бетона, но и по типам армирования. Армирование бывает предварительно напряженным либо ненапряженным.
Предварительное напряжение делают с целью повышения сопротивления бетона растягивающим деформирующим силам. Обычно натяжение арматуры происходит посредством его нагревания.
Фундаментные балки для стен производственных зданий. Серия
| Марка | Нормативный документ | Руб/шт. | Размер мм. | V бетона м3 | m, тн | ||
| l | b | h | |||||
| ФБ6-1 | От 12200,00 | 5950 | 260 | 450 | 0,62 | 1,55 | |
| ФБ6-2 | От 9913,00 | 5050 | 260 | 450 | 0,52 | 1,30 | |
| ФБ6-3 | От 9364,00 | 4750 | 260 | 450 | 0,49 | 1,23 | |
| ФБ6-4 | От 8666,00 | 4450 | 260 | 450 | 0,46 | 1,15 | |
| ФБ6-5 | От 8454,00 | 4300 | 260 | 450 | 0,45 | 1,13 | |
| ФБ6-6 | От 12248,00 | 5950 | 260 | 450 | 0,62 | 1,55 | |
| ФБ6-7 | От 10495,00 | 5050 | 260 | 450 | 0,52 | 1,30 | |
| ФБ6-8 | От 9924,00 | 4750 | 260 | 450 | 0,49 | 1,23 | |
| ФБ6-9 | От 9183,00 | 4450 | 260 | 450 | 0,46 | 1,15 | |
| ФБ6-10 | От 8945,00 | 4300 | 260 | 450 | 0,45 | 1,13 | |
| ФБ6-11 | От 15573,00 | 5950 | 400 | 450 | 0,71 | 1,78 | |
| ФБ6-12 | От 12166,00 | 5050 | 400 | 450 | 0,6 | 1,50 | |
| ФБ6-13 | От 11379,00 | 4750 | 400 | 450 | 0,57 | 1,43 | |
| ФБ6-14 | От 10113,00 | 4450 | 400 | 450 | 0,53 | 1,33 | |
| ФБ6-15 | От 9739,00 | 4300 | 400 | 450 | 0,51 | 1,28 | |
| ФБ6-16 | От 14644,00 | 5950 | 400 | 450 | 0,71 | 1,78 | |
| ФБ6-17 | От 11354,00 | 5050 | 400 | 450 | 0,6 | 1,50 | |
| ФБ6-18 | От 16395,00 | 5950 | 400 | 450 | 0,71 | 1,78 | |
| ФБ6-19 | От 12404,00 | 5050 | 400 | 450 | 0,6 | 1,50 | |
| ФБ6-20 | От 11606,00 | 4750 | 400 | 450 | 0,57 | 1,43 | |
| ФБ6-21 | От 10840,00 | 4450 | 400 | 450 | 0,53 | 1,33 | |
| ФБ6-22 | От 10432,00 | 4300 | 400 | 450 | 0,51 | 1,28 | |
| ФБ6-23 | От 13330,00 | 5950 | 400 | 450 | 0,71 | 1,78 | |
| ФБ6-24 | От 11198,00 | 5050 | 400 | 450 | 0,6 | 1,50 | |
| ФБ6-25 | От 10520,00 | 4750 | 400 | 450 | 0,57 | 1,43 | |
| ФБ6-26 | От 9833,00 | 4450 | 400 | 450 | 0,53 | 1,33 | |
| ФБ6-27 | От 9468,00 | 4300 | 400 | 450 | 0,51 | 1,28 | |
| ФБ6-28 | От 19328,00 | 5950 | 520 | 450 | 0,89 | 2,23 | |
| ФБ6-29 | От 14883,00 | 5050 | 520 | 450 | 0,75 | 1,88 | |
| ФБ6-30 | От 13901,00 | 4750 | 520 | 450 | 0,71 | 1,78 | |
| ФБ6-31 | От 12999,00 | 4450 | 520 | 450 | 0,66 | 1,65 | |
| ФБ6-32 | От 12587,00 | 4300 | 520 | 450 | 0,64 | 1,60 | |
| ФБ6-33 | От 18277,00 | 5950 | 520 | 450 | 0,89 | 2,23 | |
| ФБ6-34 | От 14645,00 | 5050 | 520 | 450 | 0,75 | 1,88 | |
| ФБ6-35 | От 20255,00 | 5950 | 520 | 450 | 0,89 | 2,23 | |
| ФБ6-36 | От 16104,00 | 5050 | 520 | 450 | 0,75 | 1,88 | |
| ФБ6-37 | От 14906,00 | 4750 | 520 | 450 | 0,71 | 1,78 | |
| ФБ6-38 | От 13718,00 | 4450 | 520 | 450 | 0,66 | 1,65 | |
| ФБ6-39 | От 13269,00 | 4300 | 520 | 450 | 0,64 | 1,60 | |
| ФБ6-40 | От 6078,00 | 5950 | 200 | 300 | 0,32 | 0,80 | |
| ФБ6-41 | От 5472,00 | 5050 | 200 | 300 | 0,27 | 0,68 | |
| ФБ6-42 | От 5278,00 | 4750 | 200 | 300 | 0,26 | 0,65 | |
| ФБ6-43 | От 4925,00 | 4450 | 200 | 300 | 0,24 | 0,60 | |
| ФБ6-44 | От 4739,00 | 4300 | 200 | 300 | 0,23 | 0,58 | |
| ФБ6-45 | От 7498,00 | 5950 | 300 | 300 | 0,41 | 1,03 | |
| ФБ6-46 | От 6770,00 | 5050 | 300 | 300 | 0,35 | 0,88 | |
| ФБ6-47 | От 6417,00 | 4750 | 300 | 300 | 0,33 | 0,83 | |
| ФБ6-48 | От 6064,00 | 4450 | 300 | 300 | 0,31 | 0,78 | |
| ФБ6-49 | От 5877,00 | 4300 | 300 | 300 | 0,3 | 0,75 |
Фундаментные балки для панельных и кирпичных стен
В каркасных зданиях со стенами из мелкоштучных материалов (кирпича, легкобетонных блоков) или панелей, для передачи нагрузок от стен на фундаменты используются специальные конструкции – балки фундаментные железобетонные, которые в зависимости от конструктивного решения нулевого цикла здания могут иметь различную длину, а в зависимости от веса ограждающих конструкций и различную несущую способность.
Эти балки рассчитываются на нагрузку от сплошных наружных стен, а также стен с оконными и дверными проемами. В то же время, такие конструкции не используются в пролетах, где предусматривается проем под ворота, поскольку они не рассчитаны на восприятие нагрузок от автомобильного транспорта.
Московским заводом ЖБИ-4 выпускается широкая номенклатура фундаментных балок для каркасных зданий с пролетом колонн 6,0 м:
длиной, которая зависит от конструкции фундамента от 4,30 до 5,95 м;
шириной опорной полки, определяемой в зависимости от толщины стенового ограждения, от 0,26 до 0,52 м;
высотой 0,30 и 0,45 м;
Такой ассортимент железобетонных изделий этого назначения, позволяет выполнить стеновое ограждение зданий как производственного, так и гражданского назначения из кирпича, строительных блоков или стеновых панелей, возводимых в Москве и Московской области.
Как выбирать
Ж/б балки отлично подходят для заложения основания дома
Фундаментная балка выбирается согласно составленному чертежу проекта: чем массивнее будущее сооружение, тем крепче и устойчивее понадобится материал. Цена также зависит от характеристик продукта.
Стандартная длина изделий зависит от шага колонн конструкции, который кратен шести метрам – это обычно 6 или 12 м. В первом случае длина будет равна 4,95 м, а во втором – 10,7 м.
Толщина изделия зависит от стенного материала. Это 38 см либо 51 см для блочных стен; 25, 38 или 51 см пригодятся для кирпичных; для панельных же стен подойдут ЖБИ толщиной 200, 240, 300, 400 мм. К размеру необходимо также прибавить запас веса на опирание с обеих сторон. Размер сечения также выбирается исходя из нагрузки. Для распространенных материалов существует коэффициент максимальной нагрузки.
Ее можно узнать у производителя или воспользоваться таблицами их серии, в которых указана рекомендуемая маркировка для различных стен. Расчет нагрузки очень важен для составления расчетной части проекта и выполнения чертежей.
Рекомендуем посмотреть видео, как производится проверка выдержки на нагрузку в заводских условиях.
Конструкция
Фундаментные балки изготавливаются из бетона. Он способен воспринимать огромную нагрузку и равномерно распределять ее на другие части конструкции, расположенные ниже. Для увеличения прочности элемента на растяжение (изгиб) его укрепляют с помощью стальной арматуры. Это пластичный, прочный и упругий материал. Он незаменим при изготовлении бетонных деталей любого типа.
Существует множество разновидностей фундаментных балок. Они отличаются друг от друга по следующим критериям:
- Прочность. Существуют детали для установки под несущими или самонесущими стенами с разной массой (она зависит от материала изготовления).
- Форма сечения. Детали могут быть трапециевидными или прямоугольными.
- Размеры. Длина, ширина и высота элементов стандартны, размерный ряд очень широк.

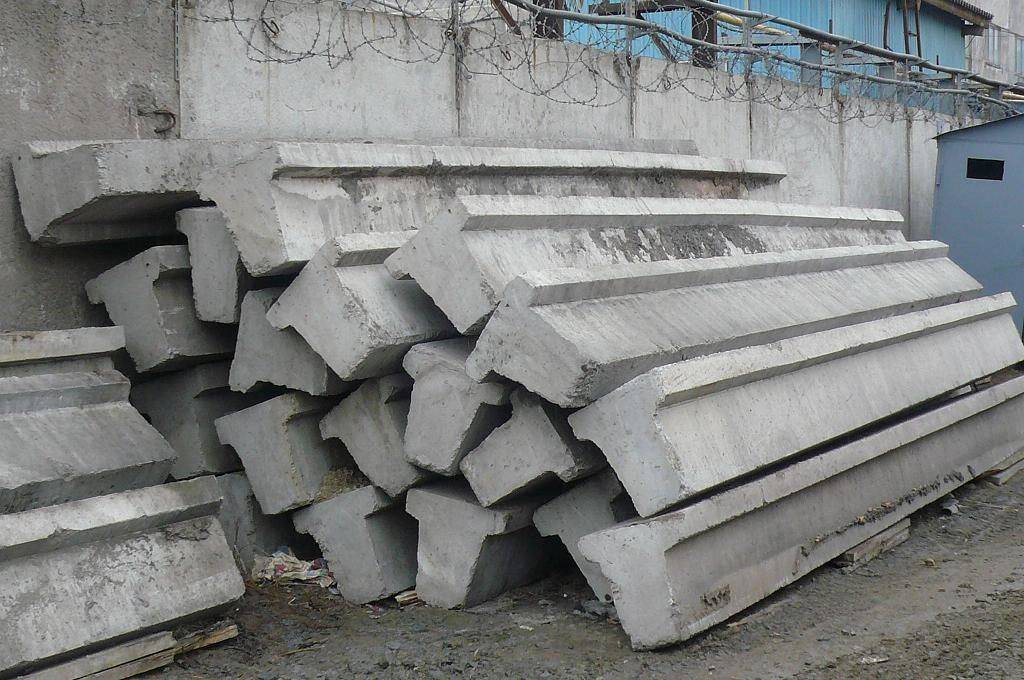

Фундаментные балки
Чтобы правильно выбрать фундаментные балки, необходимо создать проект здания и рассчитать необходимую прочность деталей. Она будет зависеть от массы всей конструкции (людей, оборудования, деталей сооружения). Инженеры выбирают изделие, которое способно выдержать нагрузку. Сейчас на предприятиях производят фундаментные балки стандартного размера с известной несущей способностью, поэтому выбрать деталь нетрудно.
Приобретать железобетонные изделия необходимо на специализированных предприятиях, давно занимающихся своей деятельностью
Важно, чтобы производитель мог гарантировать качество своей продукции и оформлял соответствующие документы при приобретении фундаментных балок и других железобетонных изделий
На сайте https://triada-nn.ru можно узнать больше о работе завода ЖБИ, перечне производимой продукции, ее особенностях и характеристиках.
Типоразмеры балок
Габаритные размеры и геометрическая форма опор определяется Государственным стандартом, который определяет 6 видов изделий этой категории. Чтобы монтаж железобетонных изделий этого вида был легким и дал ожидаемые результаты, типоразмер выбирают с учетом конструкции здания.
1БФ
Серия с трапециевидным сечением, верхнее основание которого – 20 см, а нижнее – 16 см. Существует 6 типоразмеров этой серии с длиной 1,45-6,0 метров. Высота всех изделий 30 см.
2 БФ
Изделия с Т-образным сечением. Ширина верхней площадки – 30 см., величина нижней грани – 16 см, высота – 30 см. Толщина верхней перекладины – 10 см. Серия включает 6 типоразмеров с длиной изделий 1,45-6,0 метров.
3 БФ
Увеличенная версия конструкций типа 2БФ с величиной верхнего основания 40 см. Толщина перекладины остается стандартной – 10 см, как и высота изделия – 30 см. Размер нижней грани также увеличен и составляет 20 см.
4 БФ
Серия крупногабаритных тавровых конструкций для фундаментов. Величина верхней грани – 52 см, нижней – 20 см. Толщина перекладины и высота балки стандартные и составляют 10 и 30 см соответственно. В диапазоне длин изделий от 1,45 до 6,0 метров – 11 типоразмеров.
5 БФ
Универсальные усредненные модели стандартной высоты (30 см) с верхней гранью 32 см, и увеличенной нижней гранью 24 см. Существует 5 типоразмеров железобетонных опорных конструкций этой серии с длиной 10,3-12,0 метров.
6 БФ
Особая серия фундаментных опор с увеличенной вдвое высотой (60 см). Соотношение верхней и нижней граней – 40х24 см. Используются 5 типоразмеров балок серии с длиной 10,3-12,0 метров.
Схема установки балок различных типов
Стандарт допускает отклонение от указанных линейных размеров до 1,2 см и изменения по длине – до 2 см.
Вне зависимости от геометрии сечения опоры, на ней имеются скосы, благодаря которым на этапе производства железобетонное изделие легче вынуть из формы.
Выбор длины моделей определяется:
- глубиной фундамента,
- шагом колонн,
- размерами подколонников.
Виды и классификация
Железобетонные балки перекрытий отличаются друг от друга в зависимости от шага колонн, ширины пролета и типа строения. В связи с этим элементы различаются:
- Формой поперечного сечения;
- Конструктивными особенностями (бывают одно — двухскатными и с горизонтальными поясами);
- Назначением;
- Габаритами.
По форме сборные железобетонные прогоны перекрытия бывают:
- Трапециевидными;
- Прямоугольными;
- Тавровыми;
- Двутавровыми;
- С L — образным сечением.
Чаще в строительстве применяются межэтажные балки перекрытия таврового сечения, которые способствуют равномерному распределению нагрузок и формированию ровной плоскости пола. При больших пролетах предусматривают дополнительную опору.
Железобетонные строительные элементы имеют разное назначение:
- Элементы для фундамента (фундаментные балки).
- Изделия для устройства кровли.
- Формирование пролетов на промышленных предприятиях подкрановых путей.
- При строительстве промышленных объектов, а также в крупнопанельном строительстве зданий жилого назначения, для опоры ЖБ плит перекрытия используют высокопрочные балки двутаврового сечения.
- При обвязке бетонной конструкции применяют специальные железобетонные балки для устройства перемычек над оконными и дверными проемами.
ЖБ балки отличаются способом производства и бывают: сборными (изготовленными в заводских условиях), монолитными и сборно-монолитными.
