Зачем устанавливать теплый пол: карбоновый мат
Карбоновый мат относится к передовой, инновационной технологии, которая позволяет использовать инфракрасные волны для обогрева помещения. Карбон – высокопрочный материал, попадая под воздействие электричества, он продуцирует тепло, в основе которого лежит длинноволновой инфракрасный диапазон. Стержни имеют параллельное соединение, что позволяет быть уверенным в бесперебойной работе пола.
Инновационные компоненты, из которых изготовлены стержни, обеспечивают системе долгий и бесперебойный срок службы. Пол может сам себя регулировать, что позволяет значительно экономить тепловую энергию. Именно поэтому затраты на покупку и установку такого пола очень быстро окупаются.
Статья по теме: Толщина полотна межкомнатной двери
Многие предпочитают устанавливать теплый карбоновый пол, поскольку он может самостоятельно регулировать температуру в помещении
Почему стоит установить такой пол:
- «Умный» пол сам регулирует температуру в помещении. Он реагирует на малейшие колебания и изменения температурного режима и стабилизирует его.
- При установке или перестановке мебели карбоновый пол сам перестает работать на участке, на котором поставили мебель, так как там ухудшилась теплоотдача.
- Пол чувствует малейшие колебания теплоотдачи благодаря мелкодисперсному графиту, который является его композиционным материалом.
- Такой пол снижает затраты на отопление не менее, чем на 30%.
- Карбоновый пол ионизирует воздух, что положительно влияет на организм.
- Пол надежный. Он не может перегреться, так как стержневой мат обладает повышенной прочностью и устойчивостью к внешним воздействиям.
Мат можно легко уложить в помещении с любой площадью и характеристиками. Перед покупкой нужно просто правильно рассчитать количество необходимого материала. Пол можно монтировать в стяжку, а также в плиточный клей.
Модификации
Теплый пол Unimat Rail имеет несколько разновидностей под общим кодом HR, они отличаются друг от друга фиксированной площадью термоматов и мощностью обогрева:
- HR-S-100 – мощностью от 120 до 130 Вт/кв м, общая площадь термомата – 1 квадратный метр.
- HR-S-200 – мощность от 230 до 260 Вт/кв м, общая площадь – 2 кв м.
- HR-S-2500 – мощность от 2900 до 3250 Вт/кв м, общая площадь обогрева – 25 кв м.
Потребляемая мощность нагрева стержней варьируется в таком порядке: при минимальной температуре нагрева стержня увеличивается до максимальной потребляемой мощности, при максимальном нагреве стержня (60°С) падает до 77 Вт на погонный метр. В целом эти цифры и составляют среднюю потребляемую мощность термоматов на погонный метр.
Потребление энергии тёплыми полами
Модель Unimat Boost
Более мощный стержневой инфракрасный теплый пол Boost представляет собой гибкие карбоновые стержни, соединенные в параллельной последовательности в термомат. Это позволяет системе работать, если один из стержней выходит из строя. Система саморегулирующаяся, то есть обогрев способен уменьшаться, если теплоотдача заблокирована.
Cтержневой теплый пол Unimat Boost
Монтаж осуществляется под любое напольное покрытие, рекомендуется фиксировать тонким слоем стяжки или клеевой основы. Допускается монтаж системы в помещения с повышенной влажностью.
Схема стержневого теплого пола Unimat Boost
Характеристики Unimat Boost: максимальная мощность потребления – 160 Вт/кв м, средняя – 138 Вт/кв м, ширина термоматов – 83 см. Допускается максимальное соединение в длину до 25 метров, ширина шага между стержнями – 9 см, цвет стержней – темно-серый.
Стержневой пол Boost позиционируется, как разработанный специально для холодных и влажных помещений. Гарантийные обязательства на него – до 20 лет.
Модель пола Boost также имеет несколько модификаций, которые характеризуются разной площадью термоматов и мощностью. Выпускают модификации под общим кодом от Unimat Boost-0100 до 2500, цифрой обозначается количество погонных метров в упаковке (от метра до 25 м).
Модель Unimat Cord
Кабельный теплый пол Unimat Cord
Теплый пол Unimat Cord представляет собой теплый кабельный пол, его основу составляет электрический двухжильный кабель с резистивными свойствами.
Может быть в двух видах: с шагом, фиксированным на сетке, и в бухтах. Дополнительно изолирован сверхпрочным тефлоновым покрытием, что обеспечивает длительность эксплуатации и повышает температуру плавления.
Характеристики: предназначен для монтажа в холодных и обычных помещениях, имеет защитный экран из алюминиевой фольги или с медной оплеткой, на сетку нанесен специальный клеевой слой, который обеспечивает первичную фиксацию матов перед заливкой. Рекомендуется монтаж в наливную стяжку или слой клеевой смеси.
Отличия Unimat Cord T и Unimat Cord P
Водяные полы Unimat Aqua
Представляет собой разновидность водяного пола с замкнутой системой. Жидкость циркулирует по тонким трубкам под низким давлением с помощью блока управления системы. Один из очевидных бонусов – система не требует подключения к централизованному отоплению, она функционирует автономно.
Базовый комплект капиллярного пола UNIMAT AQUA
Характеристики: предназначен для обогрева площади в 10-20 кв м, программируемая мощность нагрева – от 100 до 2400 Вт. Монтируется в стяжку. Блок питания содержит большое количество настроек, которые позволяют регулировать температуру нагрева воды от 30 до 70 градусов, а также он имеет таймер включения, программируемый на 12 часов. Питание осуществляется от сети. В блоке находятся также отверстия для налива и спуска воды из системы, индикаторы: контроля воды, ошибок, заполнения водой, окружающей температуры.
Схема установки капиллярных полов от Unimat
Система не имеет аналогов на отечественном рынке. Таковы характеристики наиболее популярных моделей теплого пола марки Юнимат. В данный момент компания активно борется с подделками, которые дискредитируют качество продукции. На официальном сайте предлагается ряд мер по определению оригинальности продукции.
Невидимость, бесшумность
Нагревательная инфракрасная пленка монтируется под пол. Отличается бесшумностью и незаметностью. Не содержит ПВХ и свинца. Не выжигает кислород
Кроме того это не конвективное отопление, а комфортное нагревание всей площади пола, практически не вызывающее циркуляции воздуха, не пересушивающее воздух, что особенно важно для людей с заболеваниями дыхательных путей и болезнями суставов. Не будем ничего говорить о том, что инфракрасная пленка, заложенная в пол убивает все известные и неизвестные виды бактерий, озонирует воздух в помещении, излучает живительные лучи, потому что это не так
Убедительная просьба не верить недобросовестным продавцам, декларирующим волшебные свойства своих нагревательных пленок или стержней. Строительные материалы напольных покрытий (кроме стекла)) имеют практически нулевой коэффициент прозрачности во всем ИК диапазоне. Но вот низкий уровень электромагнитного излучения действительно наличествует.
Лучшие производители
Инфракрасная теплая лента или стержневой тип обогрева – удовольствие не из дешевых. Поэтому большинство покупателей при выборе аргументируются именем торговой марки, которая заслужила положительные отзывы. Среди востребованных:
- Devi;
- Fenix;
- Caleo;
- Energy;
- Теплолюкс.
Пленочная система отопления карбонового типа – энергоэффективная и менее затратная в ходе эксплуатации, ремонта. Кроме того, что такой пол максимально комфортно обогревает помещение и не пересушивает воздух, легко монтировать и ремонтировать. Впрочем, поломки случаются крайне редко, если установкой занимались профессиональные строители.
Пленочный карбоновый теплый пол
Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.
Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол
Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.
Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.
Сфера использования карбонового пленочного пола
Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:
- ковролин (по причине плохой теплопроводности);
- кафельная плитка (по причине необходимости выполнения мокрых работ).
Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.
Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия
Пленочный карбоновый теплый пол – плюсы и минусы
Преимущества
устойчивость к температуре;
высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;
возможность интеграции с системой «умный дом»;
прочность;
устойчивость к влажности и коррозии;
искроустойчивость;
экологичность;
нейтрализация неприятных запахов;
простота монтажа;
мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;
в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;
малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;
относительно низкая розничная цена – 350-900 руб./м.кв.;
экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).
Недостатки:
отсутствие устойчивости к механическому воздействию
Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования
значительная стоимость комплекта оборудования
значительная стоимость комплекта оборудования.
Технические характеристики карбонового пола
Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:
- ширина рулона – 500-1000 мм;
- длина – 50 000 мм;
- толщина нагревательной пленки – 0,23-0,47 мм;
- мощность на 1 м.кв. пленки – 25-35 Вт/м;
- максимальная температура поверхности пленки – 33 °C.
Лучшие производители карбонового (пленочного) пола:
- CalorIQue LLC – торговая марка CalorIQue (США);
- Devi (Деви) – торговая марка Devi (Дания);
- Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
- K-Technologies – торговая марка Caleo (Россия);
- RexVa – торговая марка XICA (Южная Корея);
- Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).
Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.
Преимущества и недостатки
Недостатков у карбонового стержневого пола немного, но все же они есть. Один из самых главных и неприятных для потребителя – отгорание стержней. Это случается через год–полтора после установки матов и оставляет на полу неприятные холодные секции. Поскольку маты подключаются к системе параллельно, то при выходе из строя одного, остальные продолжают работать. Но наличие клеевой стяжки усложняет ремонт. Это второй большой недостаток системы.
Впрочем, отгорание стержней связано, скорее всего, с некачественным и дешевым аналогом. Очевидно, поступающие на рынок более дешевые версии карбонового пола и сделали такие отзывы массовыми, так как оригинал от производителя служит долго и надежно, но стоит немало. Это его третий и последний недостаток.
Тёплые инфракрасные полы стержневого типа обладают множеством плюсов, и это не случайно, ведь при их разработке были учтены все недочёты других отопительных устройств, хотя минусы всё же присутствуют.
Смотрите видео
Основные преимущества стержневых полов, они:
- пожаробезопасность — не перегреваются, и способны выдерживать температуру до 60 градусов;
- влагостойкость — можно устанавливать в ванне или на лоджиях;
- экологичны — все компоненты, входящие в состав конструкции, изготовлены их экологически чистого материала;
- совместимость с различным половым покрытием — можно сочетать с плиткой, линолеумом, ламинатом;
- экономичны в плане потребления энергоресурсов — мощность карбоновых устройств 87 Ватт на 1 метр погонный, что даёт экономию энергии до 30%;
- обладают саморегулирующимися свойствами — это позволяет устанавливать нужный температурный режим;
- несложность монтажа — справится даже не профессионал;
- безопасность — не влияют на здоровье человека, так как отсутствует электромагнитное излучение;
- имеют небольшой вес — создают малую нагрузку на перекрытия;
- не подвержены коррозии.
Кроме того, инфракрасные карбоновые полы пригодны для установки в помещениях со сложной планировкой и под тяжёлой мебелью.
Минусы
Недостатки стержневых конструкций:
- прежде чем устанавливать карбоновые полы, необходимо демонтировать бетонное основание;
- запрещена фольгированная подложка, так как под воздействием щёлочи происходит разрушение алюминия, а это приведёт к сбою в работе;
- короткий срок службы — около 10 лет;
- высокая цена, в сравнении с другими греющими полами;
- сложность проведения ремонтных работ, так как установка осуществляется в стяжку или на клей.
Как видите, отрицательные стороны у карбоновых полов есть, и их стоит учитывать при выборе модели и её монтаже.
Широкое применение пленочного и стержневого карбонового отопительного оборудования обусловлено множеством преимущественных сторон. К основным достоинствам установки таких систем можно отнести:
- имеют небольшой вес устройства, что позволяет применять его для любых перекрытий;
- обеспечивают быстрый и равномерный прогрев всей поверхности пола;
- возможность установки для любых финишных покрытий;
- не выделяют вредных веществ, включая электромагнитные излучения;
- обладают защитой от перегрева и возгорания;
- конструкция системы позволяет проводить укладку в помещениях с различной планировкой
- возможность установки в комнатах с высоким уровнем влажности;
- в процессе работы расходуется небольшое количество электрической энергии.
Карбоновые инфракрасные теплые полы отличаются надежностью и длительным эксплуатационным сроком. Система е боится пониженного температурного режима и при отключении не меняет своих технических показателей.
К недостаткам использования электрического отопительного устройства такого типа часто относят сравнительно высокую стоимость оборудования
Если брать во внимание стержневые системы, то часто отталкивает необходимость установки в половую стяжку. Пленочные же устройства имеют невысокую защиту от механического воздействия. Но наряду с достоинствами такие недостатки совершенно незначительные
Но наряду с достоинствами такие недостатки совершенно незначительные.
Технология монтажа карбоновых полов
Эффективность любой модели инфракрасного теплого пола зависит от правильно выполненного монтажа и подключения. Перед установкой обязательно нужно изучить инструкцию. Приведем общую технологию укладки для всех моделей пленочных, а также стержневых теплых полов.
Монтаж инфракрасного пленочного пола
Сначала определяют площадь обогрева. Для этого из общей площади помещения вычитают площадь, которую занимает мебель, бытовая техника и другие стационарные низкостоящие объекты. Нагревательная пленка должна располагаться на расстоянии 10 см от предметов и стен, что также необходимо учитывать при расчетах.
Ее можно использовать как дополнительный источник обогрева, так и в качестве основного отопления. В первом случае она может занимать 40−60 % от общей площади помещения, во втором – не менее 75%.
На этапе подготовки также определяют место расположения терморегулятора на стене. Он должен находиться рядом с нагревательной пленкой, чтобы длины провода датчика хватило для подключения к устройству. Терморегулятор нельзя устанавливать в непосредственной близости от других источников тепла, это приведет к некорректной его работе.
Дополнительно для монтажа теплого пола потребуется полиэтиленовая пленка, монтажный скотч, а также теплоизоляция: мягкая вспененная с теплоотражающим слоем под ламинат, пробковая под ковролин или линолеум. Если оборудование укладывают под мягкое напольное покрытие, то для его защиты от повреждений используют ДВП или фанеру толщиной 6 мм.

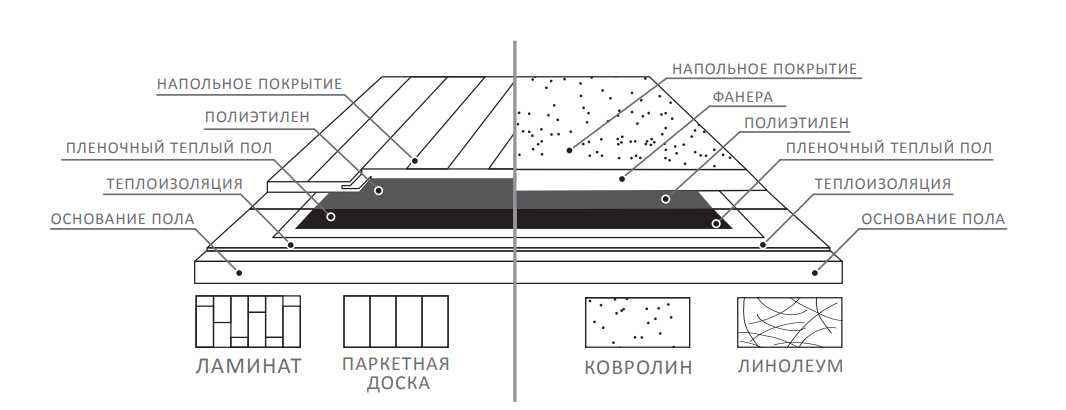

Схемы укладки твердых и мягких напольных покрытий
Затем приступают непосредственно к монтажу инфракрасного пола:
- Делают отверстие в стене под установку терморегулятора и штробу под провода.
- Очищают поверхность пола от мусора.
- Укладывают теплоизоляцию. Материал скрепляют между собой и фиксируют к полу монтажным скотчем.
- Раскладывают нагревательную пленку на теплоизоляцию медными токопроводящими шинами вниз.
- Устанавливают на шину зажим и при помощи пассатижей или специального монтажного инструмента обжимают его равномерно без перекоса. Линии отреза медной шины, где зажимы устанавливаться не будут, заклеивают изоляционным скотчем.
- Устанавливают датчик температуры пола (входит в комплекс терморегулятора). Его размещают с нижней стороны пленки по центру нагревательной полосы и фиксируют изоляционным скотчем. В теплоизоляции делают прорезь под датчик. Подводят конец провода датчика температуры к терморегулятору.
- Укладывают и закрепляют нагревательную пленку с помощью монтажного скотча на теплоизолирующей подложке.
- Подключают установочные провода. Для этого их зачищают, вставляют в контактные зажимы и с усилием зажимают плоскогубцами. Затем все соединения изолируют битумным скотчем.
- Подключают регулятор температуры к сети.
- Тестируют систему обогрева. Для этого выставляют на терморегуляторе максимальную температуру, через 5−10 минут проверяют нагрев каждого элемента.
- Накрывают установленную систему обогрева полиэтиленовой пленкой.
- Укладывают напольное покрытие.
Монтаж стержневого теплого пола
Перед началом работ определяют место раскладки карбонового мата и установки терморегулятора. Затем очищают поверхность пола и приступают к монтажу:
- Расстилают теплоотражающую подложку и фиксируют к поверхности клеем, строительным степлером или скотчем, а также скрепляют полосы материала между собой.
- Укладывают стержневой теплый пол. Начинают от терморегулятора. В месте поворота полосы разрезают один соединительный провод строго посередине и разворачивают полосу на 180°. Стержни закрепляют на теплоизоляции скотчем, чтобы они не сдвигались.
- Изолируют места отреза в начале полосы термоусаживаемой трубкой.
- Устанавливают соединительные гильзы и термоусаживающие трубки в местах подключений.
- Устанавливают термодатчик в гофрированной трубке. Его располагают ровно посередине между стержнями.
- Подключают к терморегулятору питающие провода, кабель теплого пола, датчик температуры.
- Заливают стяжку толщиной 2−4 см или укладывают плитку на клей.
Включать обогрев можно только после окончательного высыхания стяжки или плиточного клея. Занимает это не менее 28 дней.
Изучив виды карбоновых теплых полов, можно подобрать наиболее подходящий вариант для своего дома. Если планируется заливка стяжки или укладка плитки, то стоит выбрать стержневой. Под напольные покрытия, укладываемые сухим способом, подойдут пленочные модели. Возможно, такое оборудование станет единственным источником тепла или будет использоваться одновременно с традиционным отоплением. Выбор только за вами.
Монтаж
В большинстве случаев нагревательный кабель для теплого пола монтируют в виде змейки, учитывая следующие правила:
- образования петель в кабеле необходимо избегать, равно как и пересечения отдельных участков;
- дистанция между теплым полом и конструкциями из металла должна составлять 5 см (для дерева данное значение меньше – 3 см);
- рекомендуемое расстояние от системы обогрева до других источников тепла – порядка 50 см;
- средний шаг укладки – около 8 внешних диаметров греющего кабеля;
- материал, используемый в качестве изоляции нагревательных элементов, должен быть однородным;
- соединительную и концевую муфты кабеля необходимо размещать в бетонной стяжке.
Кроме того, в процессе монтажа нельзя допускать любого рода повреждений укладываемых проводников
Что же касается того, можно ли укоротить или удлинить нагревательный кабель и разрешается ли резать его, то к подобным мероприятиям следует относиться с предельной осторожностью. Причина этого весьма прозаична: длина комплекта предполагает конкретное значение сопротивления, изменение которого может привести к некорректной работе системы и даже к ее выходу из строя
- Наиболее распространен монтаж греющего кабеля в стяжку. Чтобы осуществить его, нужно пошагово выполнить следующие действия:
- Подготовка основания. Предусматривает заливку 3-сантиметрового слоя цементно-песчаной смеси.
- Укладка холодного провода. Позволяет соединить терморегулятор с системой теплого пола посредством создания канала с сечением 20х20 см.
- Установка подрозетника для регулятора температуры.
Размещение подложки, способной отражать тепло. Использование данного элемента под кабелем позволяет ускорить нагрев системы и снизить расход электрической энергии.
Укладка монтажной ленты. Альтернативным решением, обеспечивающим надежное крепление кабеля, является арматурная сетка.
Заливка цементной стяжкой, имеющей толщину порядка 40 мм
Важно, чтобы раствор плотно заполнил все полости: так можно добиться наилучших показателей теплоотдачи.
Измерение сопротивлений – изоляции и омического.
Завершающий этап обустройства – укладка декоративного покрытия.
Данное мероприятие можно проводить после полного высыхания стяжки – примерно через 3 декады с момента ее заливки.
