Разновидности
Инвентарные опалубочные конструкции представлены различными системами, элементы которых изготавливают из разных материалов по конкретным размерам.
По конструкции
Различают следующие виды систем:
опалубки инвентарные крупно-щитовые и мелко-щитовые разборно-переставные, с элементами, поддерживающими палубы. Весят до 50 кг, используются при возведении крупных объектов монолитного типа и различной площади;
- подъемно-переставные – предназначены для строительства монолитов в конструкциях с изменяющимися параметрами сечения – опор, труб и т. д.;
- объемно-переставные – представлены блоками определенных форм, которые применяются для заливки стен и перекрытий;
- блочные опалубки – составными частями являются элемент, собираемые в блоки. Используются при заливке отдельных фрагментов и крупных конструкций разъемного типа;
- тоннельные, с возможностью горизонтального перемещения – пространственный каркас содержит щиты, перемещаемый вдоль строящегося объекта с помощью специальных тележек. Применяют для строительства тоннельный участков, водоводов, резервуаров;
- скользящие – щиты поднимаются вверх с помощью домкратов. С их использованием бетонируют вертикальные конструкции, достигающие в высоту несколько десятков метров;
- пневматические – современная технология, в которой роль палубы выполняет гибкая оболочка, поддерживающая необходимые формы за счет нагнетаемого внутрь воздуха. Используют для обустройства конструкций, отличающихся криволинейностью форм.
По материалу
Для изготовления инвентарной опалубки (кроме пневматической конструкции) применяются:
- композитный материал;
- древесина;
- металл.
Уход и ремонт
Что такое инвентарная опалубка, из чего изготавливается и как устанавливается, мы разобрались. Остается узнать, как правильно ухаживать за конструкцией и выполнять при необходимости ремонтные работы.
Соответствующий уход и постоянные осмотры каждого элемента дают возможность продлить сроки эксплуатации опалубочной конструкции. Основной уход заключается в удалении остатков бетонного раствора со всех элементов конструкции. Ударными инструментами пользоваться запрещается. На время хранения все элементы смазываются.
Опалубка подвержена естественному износу, который влечет за собой ремонтные работы и полную замену конструкции. Естественно, ремонт представляет собой более рациональное решение, потому что помогает экономить финансовые средства. Как правило, основными работами являются:
- чистка щитовых элементов от раствора;
- работа с каркасными деталями, замена отдельных деформированных участков;
- обработка защитным покрытием стальных элементов;
- замена палуб либо их перелицовка.
Если такие виды работ выполнять регулярно, можно продлить эксплуатационный период опалубочной конструкции.

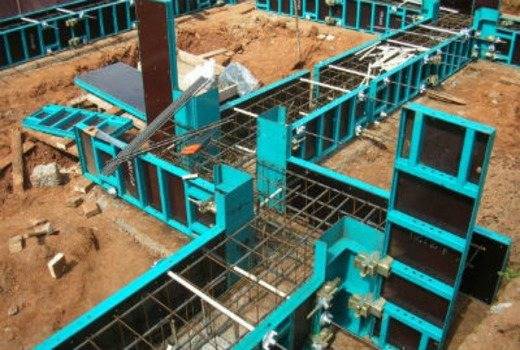

Установка опалубки
Установка инвентарной опалубки не представляет особо сложной задачи, поскольку элементы хорошо стыкуются друг с другом и легко скрепляются между собой при помощи специальных замков и распорок.
При монтаже инвентарной опалубки небольшого размера можно обойтись без применения спецтехники. Для крупнощитовых систем применение монтажных кранов является обязательным, так как элементы имеют существенный вес.
начинают монтаж со смазки соединительных частей конструкции;
Фото: nito4ka.ru.
- сначала устанавливают несущие конструкции, для их фиксации применяют клиновые замки;
- затем устанавливают щиты, они должны располагаться параллельно друг другу, а для сохранения одинакового расстояния между щитами устанавливают специальные распорки. Для скрепления щитов в одном ряду применяют специальные замки.
При монтаже и последующем демонтаже систем запрещено применять кувалды и молотки, чтобы избежать повреждения элементов.
Итак, инвентарная опалубка часто применяется в монолитном строительстве. Это разборные системы многоразового использования, при помощи которых можно собирать разные формы. Элементы систем изготавливают из разных материалов – пластика, фанеры, металла. Выбирается вариант опалубки с учетом проекта строительства, условий эксплуатации и возможности применения спецтехники.

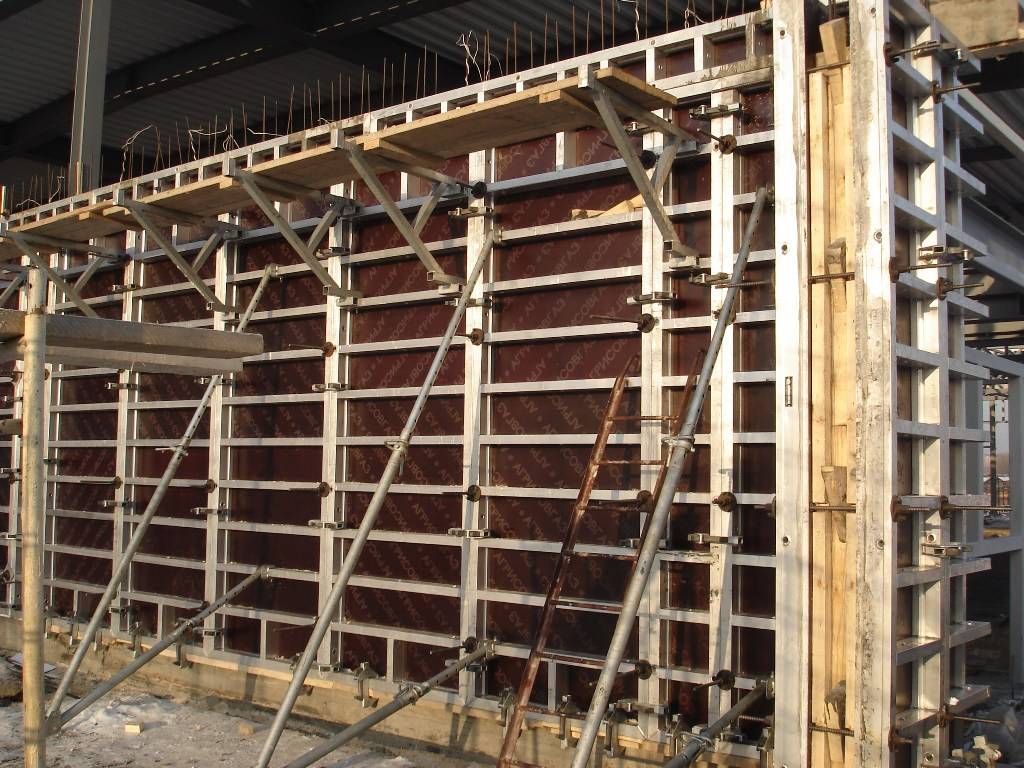

Качество опалубки
Все виды опалубки в зависимости от показателей качества подразделяются на классы: 1, 2 и 3. Отнесение к одному из трех классов зависит от точности изготовления и монтажа, а также её оборачиваемости.
Классы и параметры качества приведены ниже в таблице:
Значения показателей для классов, мм/ шт (не более)
Точность изготовления, монтажа:
— отклонение линейного размера шва на длине до 3 м (до 1 м)
По договоренности с заказчиком
— отклонение линейных размеров панели на длине до 3 м
перепады на поверхностях, образующих форму:
— стыковых соединений щитов
— стыковых соединений палубы
специальный выступ для образования запада на поверхности бетона
отклонения горизонтальных элементов опалубки перекрытий от прямолинейности на длине l
отклонение формообразуюших элементов от прямолинейности на длине 3 м
отклонения несущих вертикальных элементов (рам, стоек) опалубки перекрытий от прямолинейности на высоте h
отклонение формообразующих элементов от плоскостности на длине 3 м
разность длин диагоналей щитов шириной 1,2 м и высотой 3 м
отклонение угла щитов формообразующих элементов от прямого на ширине 0,5 м
сквозные щели в стыковых соединениях
высота выступов на поверхностях, образующих формы
количество выступов на 1 м 2
высота впадин на формообразующих поверхностях
количество впадин на 1 м 2
Качество поверхности бетона монолитной конструкции, получаемое после распалубки:
отклонение от плоскостности на длине до 3 м/1 м:
диаметр (наибольший размер) раковины:
высота местного наплыва (выступа):
Примечание: н/у — установка показателя качества необязательна для данного класса.
Что это такое
Инвентарная опалубка, предназначенная для ведения монолитного строительства, состоит из конструкций сборного типа. Эти многокомпонентные системы многоразового применения применяются по принципу конструктора. Проще говоря, с помощью этого строительного инвентаря возможно создавать необходимые формы. Система состоит из набора элементов, которые комбинируются определенными способами, от чего качество будущей конструкции не меняется.
Элементы фиксируются специальным крепежом, для чего по их периметру устроены соответствующие отверстия.
Инвентарная опалубка – это набор определенных элементов:
- щиты, блоки;
- несущие конструкции и рамы;
- соединительный элементы, крепеж.
a. Устройство скользящей опалубки
Детали устройства скользящей опалубки: элементы опалубки и гидросистемы в разрезе; ручной домкрат; лесенки для установки двойной и одиночной арматуры; домкратный стержень; одноцилиндровый гидравлический домкрат; защитный настил опалубки; подвеска; рабочий настил опалубки; защитная трубка длиной 1,4 м; домкратная рама; гидравлическая сеть; контрольная риска; линейка; домкратный стержень; стопорное кольцо; регулятор полуавтоматического контроля горизонтальности опалубки; гидродомкрат; ограждение; щиты скользящей опалубки; зажимные плачки; сайка; опорный стержень; головка винта; винтовой домкрат; букса; трубка питания; нажимнал гайка; корпус верхнего зажима; кольцевая пружина; цанга (сухарик); подпорная пружина; ограничитель хода; шток поршня; сальниковая коробка; поршень; верхняя крышка цилиндра; уплотнение; цилиндр; нижняя крышка цилиндра; возвратная пружина; нажимная гайка; корпус нижнего зажима; палец; нажимное кольцо; кольцевая пружина; фланец; защитная трубка; домкратная
В зданиях и сооружениях с ячейками или шириной до 7 м внутренние подвесные подмости устраиваются сплошными, при больших размерах — ленточными шириной не менее 750 мм. Расстояние между настилом подмостей и низом опалубки должно быть не более 1800—2000 мм. В многоэтажных зданиях внутренние подвесные подмости используются как опалубка для устройства верхнего междуэтажного перекрытия.
Оборудование для подъема скользящей опалубки применяется механическое, электромеханическое и гидравлическое.
Виды несъемной опалубки
После использования несъемная опалубка становится частью конструкции, то есть, её не нужно демонтировать после застывания раствора. Опалубочные формы выступают в качестве облицовки бетонной поверхности. Кроме того, они могут создавать гидро- или теплоизоляционные слои.
Пенополистирол
Наиболее распространенным материалом для несъёмных форм является пенополистирол. Производители выпускают формы в виде блоков, которые легко стыкуются между собой прямо на рабочей площадке. К преимуществам стоит отнести:
- небольшой вес;
- легкость монтажа;
- обеспечение дополнительной теплозащиты.
Недостатком является искусственное происхождение материала, то есть, его не безупречность с точки зрения экологии
Картон
Картонные опалубочные формы являются одноразовыми. После застывания их просто разрывают и утилизируют. Этот вариант, как правило, применяется для отливки колон. Плюсами являются:
- малый вес;
- доступная цена;
- удобство использования.
Недостатком является то, что на поверхности колонн образуется спиралевидный узор.
Итак, существуют разные варианты опалубки. Выбор варианта зависит от конкретного проекта, условий эксплуатации и финансовых возможностей застройщика. Для изготовления щитов используют разные материалы от традиционных досок до высокотехнологичного пластика и специально обработанного картона.
Каких правил следует придерживаться при эксплуатации опалубочных систем:
- На строительной площадке не должно быть крупного мусора. Место проведения работ выравнивается и, при необходимости, создается щебневая «подушка».
- С помощью специального оборудования и опираясь на готовый проект будущего здания, осуществляется нанесение разметки всех осей и плоскостей.
- Выполняется установка опалубки.
- Все контактные поверхности алюминиевой опалубки обрабатываются специализированными разделяющими составами. Это существенно снижает адгезию бетона к ним, упрощает процесс разборки и чистки опалубки, а также способствует получению железобетонных конструкций наивысшего качества.
- К демонтажу опалубки приступают с участков, имеющих наименьшее напряжение. В большинстве случаев, это – угловые части. При этом бетон должен набрать не менее 70% от своей номинальной прочности.
- После разборки, каждый элемент опалубки проверяется на наличие деформаций и других повреждений. Далее следует очистка от остатков бетона.
Стоимость
Зависит от масштабов сооружения и типа использованного материала.Использование 1 кв. м волнистого листового материала стартует от 264 рублей, но можно сравнить цены на оптовых рынках и в супермаркетах, выбрать самый простой сорт ондулина, без декоративных особенностей.
Битумный картон продается на килограммы, стоимость пропорционально уменьшается с увеличением веса приобретаемого продукта. Вес зависит от толщины изделия. Цена колеблется от 160 руб. за кг до 55,6 руб. при покупке полтонны.
Водостойкая фанера может стоить по-разному. Цена зависит от количества, произведенного распила, места проживания покупателя и продажи (регион, доставка), сорта. Самая низкая стоимость листа – 200 руб. при наличном расчете.
Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.
Домкратные рамы
Домкратные рамы фиксируют положение щитов, опалубки, воспринимают горизонтальные нагрузки от свежеуложенной в опалубку бетонной смеси и передают вертикальные усилия от домкрата на щиты опалубки при их подъеме. Домкратные рамы должны обладать достаточной прочностью и жесткостью, поэтому их изготовляют из стального проката цельно-сваренными или разборными на болтах.
Конструкция крепления опалубки к домкратным рамам должна предусматривать возможность регулирования расстояния между щитами и изменения их наклона к вертикали.
В плане домкратные рамы располагают с учетом равномерного распределения между домкратами вертикальных нагрузок. Расстояние между рамами определяется расчетом.
Каждый замкнутый прямоугольный короб опалубки должен иметь минимум четыре домкратные рамы.
Рабочий пол состоит из балок и настила, выполняемых из досок хвойных пород толщиной 25—40 мм, и предназначен для размещения рабочих во время бетонирования, арматуры, закладных деталей и емкостей с бетонной смесью.
При пролетах дощатых балок более 3,5 м рекомендуется установка прогонов, поддерживающих балки в пролете и опирающихся на кружала стенок опалубки с помощью специальных креплений.
Рабочий пол при необходимости используется как опалубка для бетонирования верхнего монолитного перекрытия или в составе конструкций самого перекрытия.
b. Инвентарная комбинированная опалубка
Схватки выполняются из двух досок сечением 40 X 180 мм, соединенных прокладками на гвоздях. Количество типоразмеров щитов — четыре с шагом изменения длины и ширины— 600 мм, применяемые схватки — пяти типоразмеров. Устанавливаются щиты вручную. Оборачиваемость достигает 10—15-кратной.
Инвентарная комбинированная опалубка серии УКО-67 конструкции ЦНИИОМТП применяется при бетонировании мелких и средних фундаментов и массивов, а также колонн, стен, балок и перекрытий. Щиты состоят из двух материалов: обшивкой из досок; щит с обшивкой из водостойкой фанеры; в — соединение схваток под прямым углом; схватка; деталь крепления щитов к схваткам натяжным крюком; отверстия для пропуска стяжки; стальной каркас; обшивка из досок; торцовая обойма; отверстия для пропуска стяжек; водостойкая фанера; клин; косынка; швеллеры схваток; прокладки; шайба; натяжной крюк.
Монтируется и демонтируется опалубка с помощью механизмов стального каркаса с обшивкой из досок или водостойкой фанеры. В комплект опалубки входят: основные щиты восьми типоразмеров, угловые щиты двух типоразмеров, схватки четырех типоразмеров, а также монтажные уголки, несущие фермы, инвентарные приспособления для сборки щитов в крупноразмерные панели, хомуты, инвентарные клиновые зажимы и натяжные крюки для соединения щитов со схватками. Вес одного щита — 50 кг. Монтаж щитов осуществляется вручную или укрупненными элементами с помощью механизмов. Оборачиваемость достигает 100-кратной.
Технические характеристики
По характеру применения опалубки бывают съемными и несъемными, изготавливаются из древесины, металла и полистирола, отличаются назначением. Для строительства больших зданий чаще всего пользуются инвентарной щитовой опалубкой, изготовленной из алюминиевого или стального материалов. Каждая из них отличается определенными особенностями.
Небольшой вес щитов из алюминия (не более тридцати килограмм на квадратный метр), позволяет зачастую не пользоваться грузоподъемной техникой. А вот металлические щиты опалубки инвентарной придется поднимать краном. Да и на их транспортировку потребуется значительно больше расходов.
Металлическая инвентарная опалубка отличается прочностью и устойчивостью к деформации. За счет этого сокращаются сроки проведения работ.
По устойчивости к коррозии алюминиевые щиты являются менее выгодным вариантом, так как нуждаются в специальной обработке перед контактом с бетонной смесью, для чего используются порошковые покрытия.
Алюминиевая конструкция достаточно быстро утрачивает первоначальные геометрические формы, и количество циклов применения зависит от сложности проектного задания. Зато изделия из металла прослужат значительно дольше.
Конструкции из стали обходятся значительно дешевле, чем аналоги из алюминия. Для примера, алюминиевый щит инвентарной опалубки размерами 0.25 на 3 м обойдется в 8 500 руб., а сталь в этом случае будет стоить не дороже 6 300 руб.
Сравнение технических характеристик изделий из стали и алюминия можно вести еще достаточно долго, в конечном итоге выбор будет определен набором факторов, характерных для конкретного проекта.
Кроме названных материалов, в изготовлении инвентарных опалубок для фундамента используются пластик и древесина. Каждый из материалов отличается своими положительными и отрицательными характеристиками, обусловленными критериями, оценивающими каркасную основу – ценой, прочностью, оборачиваемостью, весом, универсальностью.
Пластиковые щиты отличаются легким весом, что поможет облегчить процесс их монтажа. Поверхность элементов гладкая, влагу не пропускает, можно использовать до двухсот раз.
Щиты из древесины в основном применяют в частном строительстве. Запас прочности конструкции позволяет применять ее не более тридцати раз. Инвентарная щитовая деревянная опалубка, хоть и пропускает воду, но популярностью пользуется, потому что для ее изготовления много сил и времени не понадобится. Основными положительными качествами являются приемлемая масса и невысокая цена.
Отметим, что эксплуатационный период опалубки из любого материала можно продлить, если организовать за ней должный уход.
c. Инвентарная стальная опалубка
Инвентарная стальная опалубка серии УСО-67 конструкции ЦНИИОМТП отличается от УКО-67 только обшивкой каркаса щита — она выполняется из стального листа толщиной 2 мм и применяется для возведения практически любых монолитных конструкций. Вес щита 57 кг.
Инвентарная комбинированная (или стальная) опалубка серии «Монолит-72» конструкции ЦНИИОМТП отличается от опалубки серии УКО-67 и УСО-67 схемой креплений и размерами щитов.
Инвентарная стальная навесная опалубка конструкции треста «Запорожстрой» применяется при бетонировании крупных массивов и фундаментов, а также колонн, стен, балок. В комплект опалубки входят: навесные щиты с обшивкой из стальною листа толщиной 2 мм, металлические стойки и прогоны коробчатого сечения, штыри для крепления щитов опалубки к ребрам, скрутки и тяжи для восприятия бокового давления. Количество типоразмеров щитов— 16, вес одного щита— 140 кг. Монтируется опалубка отдельными щитами с помощью механизмов.
Инвентарные стальные блок-формы применяют при бетонировании однотипных многократно повторяющихся отдельно стоящих фундаментов под каркасы зданий и фундаментов под технологическое оборудование, колонны, стены, блоки.
Крепления котлованов сваями с деревянной заборкой между ними
Крепление котлованов сваями с деревянно заборкой применяется при слабых грунтах, не допускающих рытья котлована на полную глубину. Кроме того часто устройство поперечных распорок при креплении котлована нежелательно, так как затрудняет производство работ в котловане. При большой ширине котлована или сложной его форме распорки вообще невозможно поставить. Поэтому во всех таких случаях прибегают к устройству крепления сваями с деревянной забивкой между ними. Этот тип креплений состоит в следующем: до начала рытья забивают в грунт деревянные, а иногда и стальные (железные) сваи, так называемые маячные сваи, на расстоянии 1,5-2 м друг от друга в зависимости от глубины котлована (рис. 43); между этими сваями по мере углубления выемки со стороны откоса укладываются отдельные доски крепления. Сваи забиваются на глубину, несколько большую глубины котлована, с таким расчетом, чтобы до окончания рытья котлована свая оставалась бы достаточно устойчивой. Для усиления устойчивости маячных свай их верхние концы заякоривают в откосе или подпирают подкосами, упирая последние в забитые на дне котлована свайки.
Крепления котлованов сваями с заборкой могут устраиваться и в предварительно вырытых котлованах, если в котловане нежелатльно иметь распорок, а грунт допускает рытье без предварительно установленных креплений.
b. Инвентарная комбинированная опалубка
Схватки выполняются из двух досок сечением 40 X 180 мм, соединенных прокладками на гвоздях. Количество типоразмеров щитов — четыре с шагом изменения длины и ширины— 600 мм, применяемые схватки — пяти типоразмеров. Устанавливаются щиты вручную. Оборачиваемость достигает 10—15-кратной.
Инвентарная комбинированная опалубка серии УКО-67 конструкции ЦНИИОМТП применяется при бетонировании мелких и средних фундаментов и массивов, а также колонн, стен, балок и перекрытий. Щиты состоят из двух материалов: обшивкой из досок; щит с обшивкой из водостойкой фанеры; в — соединение схваток под прямым углом; схватка; деталь крепления щитов к схваткам натяжным крюком; отверстия для пропуска стяжки; стальной каркас; обшивка из досок; торцовая обойма; отверстия для пропуска стяжек; водостойкая фанера; клин; косынка; швеллеры схваток; прокладки; шайба; натяжной крюк.
Монтируется и демонтируется опалубка с помощью механизмов стального каркаса с обшивкой из досок или водостойкой фанеры. В комплект опалубки входят: основные щиты восьми типоразмеров, угловые щиты двух типоразмеров, схватки четырех типоразмеров, а также монтажные уголки, несущие фермы, инвентарные приспособления для сборки щитов в крупноразмерные панели, хомуты, инвентарные клиновые зажимы и натяжные крюки для соединения щитов со схватками. Вес одного щита — 50 кг. Монтаж щитов осуществляется вручную или укрупненными элементами с помощью механизмов. Оборачиваемость достигает 100-кратной.
Уход и ремонт
Что такое инвентарная опалубка, из чего изготавливается и как устанавливается, мы разобрались. Остается узнать, как правильно ухаживать за конструкцией и выполнять при необходимости ремонтные работы.
Соответствующий уход и постоянные осмотры каждого элемента дают возможность продлить сроки эксплуатации опалубочной конструкции. Основной уход заключается в удалении остатков бетонного раствора со всех элементов конструкции. Ударными инструментами пользоваться запрещается. На время хранения все элементы смазываются.
Опалубка подвержена естественному износу, который влечет за собой ремонтные работы и полную замену конструкции. Естественно, ремонт представляет собой более рациональное решение, потому что помогает экономить финансовые средства. Как правило, основными работами являются:
- чистка щитовых элементов от раствора;
- работа с каркасными деталями, замена отдельных деформированных участков;
- обработка защитным покрытием стальных элементов;
- замена палуб либо их перелицовка.
Если такие виды работ выполнять регулярно, можно продлить эксплуатационный период опалубочной конструкции.
Разновидности систем
Материалом изготовления конструкции могут служить пластик, дерево и металлы (алюминиевые и стальные сплавы). Системы различаются по типам:
- Подъемно-переставная. Монолиты переменного сечения (опоры, колонны, трубы и т.д.) заливают с помощью такой системы.
- Разборно-щитовая. Самый популярный и распространенный вариант. Подразделяется на крупнощитовую и мелкощитовую. Основное отличие – это размер главного элемента, щита. Существуют элементы, которые поддерживают палубу до полусотни килограмм.
- Объемно-переставная. Вместо щита используется блок, применяемый для формирования монолита перекрытий и стеновых каркасов.
- Разборная блочная. Части комбинируются в блоки, с помощью которых формируются большие раздельные конструкции и фрагменты сооружения, расположенные отдельно.
- Тоннельная. Разновидность системы, которая перемещается в горизонтальной плоскости. Особенность конструкции – это щиты, передвигаемые с помощью телегообразных механизмов. Незаменима при строительстве водопроводных тоннелей и всех видов жидкостных резервуаров.
- Скользящая. Система не демонтируется, а поддомкрачивается со смещением вверх. Применяется при заливке монолита высотных зданий.
- Пневматическая. Инновационная разработка для постройки криволинейных конструкций. В качестве палубы используется пластичная оболочка, наполняемая воздухом. Благодаря такому решению, можно получить монолит волнообразной или другой нестандартной формы.
Главная положительная характеристика инвентарной опалубки – количество циклов применения. Металлическая конструкция может использоваться несколько сотен раз. Деревянная опалубка служит гораздо меньше, не более 30 раз. Фанерные щиты служат от 50 до 99 циклов, все зависит от сорта фанеры. Поэтому металлическая разновидность считается самой оптимальной и используется повсеместно.
Преимущества металлической инвентарной опалубки:
- идеальное качество монолита;
- небольшой уровень адгезии (прилипаемости) с раствором бетона;
- длинный цикл применения (не менее 150 раз);
- прочность и отсутствие деформаций;
- устойчивость к ржавчине (стальные и алюминиевые сплавы не подвержены коррозии);
- быстрота монтажа (демонтажа);
- лучшая геометрия монолита;
- возможность использования для восстановления геометрии поврежденного монолита (ремонт);
- корректировка геометрии и размера прямо во время строительных работ;
- создание лучших условий по температуре и влажности для схватывания бетона (благодаря материалу щитов).
Главным недостатком конструкций из инвентарной опалубки считается ее высокая стоимость. Поэтому применяется подобная конструкция только в гражданском и промышленном строительстве.
