Как построить деревянную лестницу на второй этаж – технология изготовления – схема и видео

Нюансы установки деревянной лестницы

Крепление косоуров. Фиксация крайнего на стене возможна лишь, если основа достаточно прочная (дом из кирпича, бруса и так далее). В остальных случаях вся конструкция лестницы монтируется на стойках.

Для предотвращения подвижек нижней части на полу первого этажа устанавливается опорный брусок. Верх пролета крепится в самом перекрытии (понадобится сделать вырез в балке по его ширине) или «пристегиваются» к нему анкерными болтами. Сами косоуры также должны быть скреплены между собой, чтобы в процессе усушки древесины их не «повело». Например, так.

Подступенки. Если решено их задействовать в схеме лестницы, то они крепятся на косоурах.

Ступени. Чтобы не ошибиться, их монтаж начинается с нижней части конструкции. Боковые крепления – на опорных балках, если есть подступенки, то хотя бы в одной точке (по центру) на них.

Балясины. Сначала монтируются лишь две – верхняя и нижняя. Между ними натягивается шнур. Ориентируясь по нему, несложно установить вдоль пролетов лестницы и выровнять все остальные.

Крепление поручней. Когда заходит речь о деревянной лестнице, это априори не означает, что и эти элементы должны быть обязательно из древесины. Изготовить их из нее своими руками достаточно сложно. Здесь понадобится не только опыт, но и соответствующий инструмент. Варианты для поручней – пластик или металл.

Виды конструкций

Чтобы построить лестничную конструкцию, необходимо уметь пользоваться инструментом, знать правила построения эскизов и чертежей. Это позволит:

• запроектировать все составляющие элементы конструкции;
• учесть потенциально слабые места и исправить недостатки еще на стадии проекта;
• рассчитать размеры ступеней таким образом, чтобы было удобно подниматься и спускаться.

Для изготовления лестницы лучше всего использовать древесину

Этот строительный материал является экологически чистым, практичным, податливым в работе, что особенно важно для начинающих мастеров. С помощью специального инструмента можно сделать лестницу такой формы, которая идеально бы подходила к вашему интерьеру:

прямой или закругленной;

простой или декоративной;

тяжелой или легкой.

Выделяют следующие популярные виды конструкций деревянных лестниц:

• на косоурах — самый распространенный вариант. Главная балка представляет собой гребенку, на которую сверху опираются ступени. Чаще всего используется схема с 2 косоурами, но существуют также варианты с 1 и 3 несущими элементами.
• на тетиве — балки располагаются по бокам от ступеней. Такая схема визуально немного утяжеляет всю композицию, что довольно приятно для восприятия «на глаз», но в изготовлении нисколько не сложнее предыдущего варианта.
• на больцах — здесь в качестве несущего элемента выступает металлическое ограждение. Такие конструкции идеально вписываются в современные интерьеры.
• на центральном столбе — такая система применяется для винтовых лестниц.

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

• с консольным защемлением ступенек на внутреннем столбе;
• с опорой ступенек на внутренний столб и периметральные стены;
• с консольной опорой ступенек на обсадную трубу;
• с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Сборка деревянной лестницы

Изготовление лестниц в деревянном доме осуществляется строго по отработанной технологии:

1. Крепление опор.
2. Установка косоуров.
3. Монтаж ступеней.
4. Фиксация перил и балясин.

Рассмотрим каждый этап детально.

Крепление опорных столбов к полу

Вертикально устанавливаемые опорные столбы служат базой для закрепления нижней части косоура или тетивы, забежных ступенек и площадки. Изготавливаются они из качественной древесины – как правило, такой же, как и вся лестница.

Столбы имеют достаточную для создания необходимой прочности толщину и крепятся максимально подходящими под условия способами, например, металлическими уголками. Между собой они также фиксируются балками жесткости. Перед установкой в них проделываются все необходимые выемки – для крепления лестничных элементов.

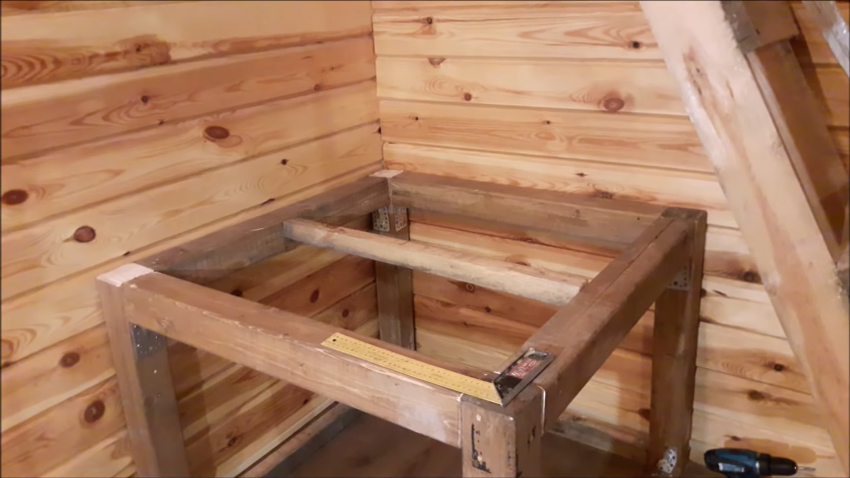

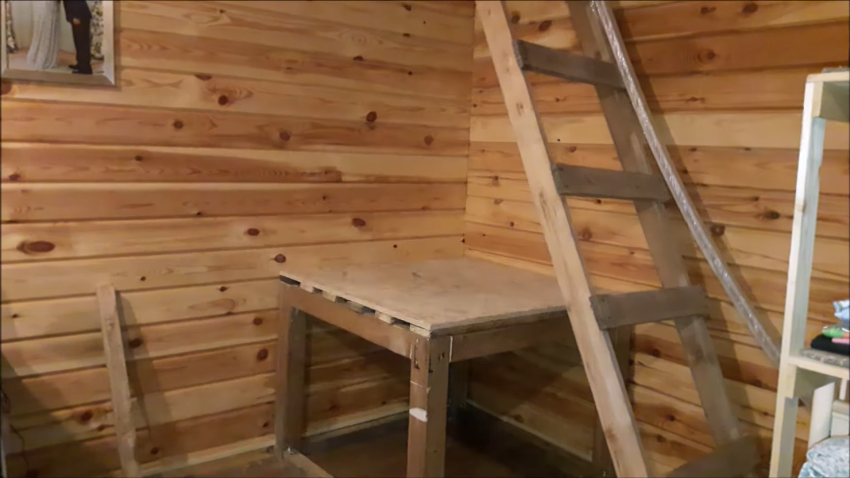

Опорные столбы и основа поворотной площадкиНа площадку монтируются опорные доски, на них сверху – чистовое покрытие пола, например лист ОСБ

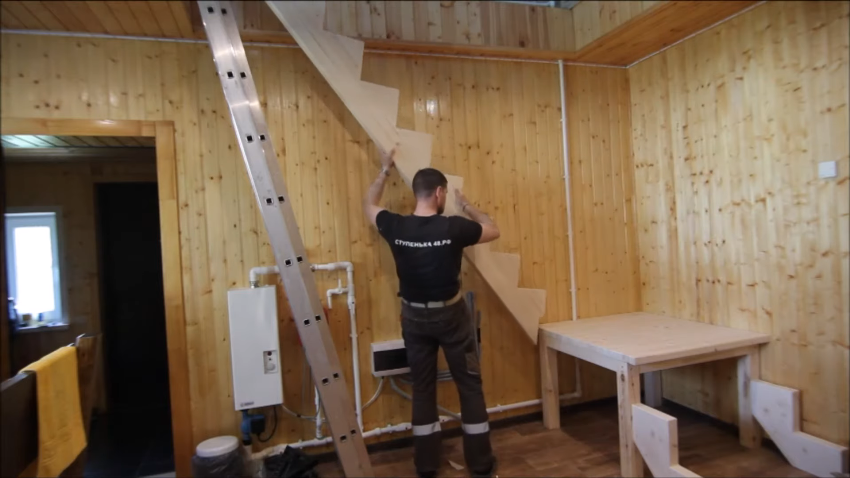

Монтаж косоуров

В зависимости от устройства лестницы косоуры могут быть 2-х типов:

Пристенные.

Монтаж начинается с нижней части. Балка вставляется в предварительно подготовленный паз в опорном столбе. Затем выполняется его крепление в верхней части.

Для надежности крепления косоур вставляется в предварительно сделанный пропил в потолочной балке. В завершении для надежности он фиксируется анкерами к стенке, столбу и потолочной балке. При необходимости конструкция усиливается стальными уголками.

Внешние.

Вторая балка крепится аналогично первой:

1. Сначала любым доступным способом закрепляется нижняя часть.
2. Затем фиксируется верхняя часть – по перекрытию.
3. В ходе установки косоур должен располагаться в той же плоскости, что и тот, который уже установлен у стены.

Фиксируются косоур к перекрытию шип-пазовым соединением 2-мя путями – либо созданием паза в самой балке, либо подпилкой косоура.

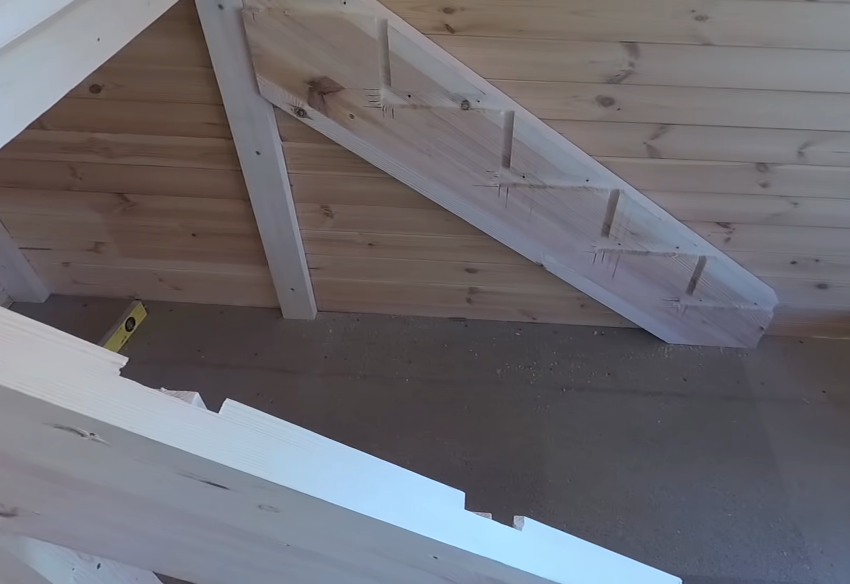

Монтаж косоуров

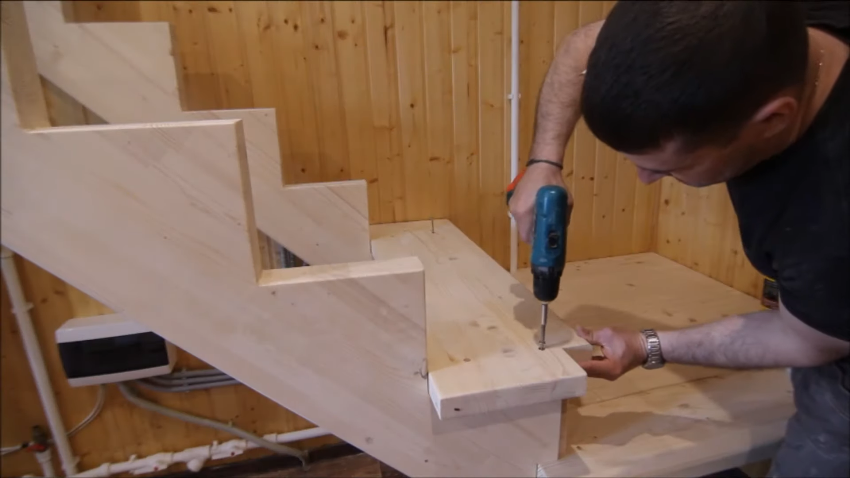

Крепление ступеней к косоуру

Порядок монтажа ступенек таков, что сначала устанавливаются подступенки. При этом по высоте они должны быть на 1-2 мм не доходить до ступеней. Таким образом формируется компенсационный зазор на случай разбухания древесины при увеличении влажности.

После монтажа подступеней устанавливаются ступени. Оба элемента крепятся с помощью саморезов с максимально глубоким утапливанием шляпки.

Крепление ступеней к косоурам

Монтаж лестниц на тетиве

Вместо зубчатого косоура основой для лестницы может служить прямая тетива. Различаются они не только внешне, но и способом установки ступеней. На тетиве они вкладываются в предварительно распиленные с внутренней стороны пазы.

Сборка лестницы выполняется так, что сначала ступеньки и подступенки вставляются в одну тетиву, затем забиваются с противоположной стороны в другую. Данная особенность заставляет отдельно собирать целый марш, а затем устанавливать его на место. Это значительно труднее, чем в версии с косоурами.

Как вариант, применяются тетивы не с пазами, а с опорными брусками или уголками. В таком случае возникает возможность облегченного, то есть поочередного монтажа ступеней и подступенков – как по аналогии с косоурами.

Монтаж тетевы с пазами для установки ступеней

Установка балясин и перил

Монтаж балясин выполняется по следующей технологии:

• по краям ступеней по разметке проделываются отверстия;
• далее в них вклеиваются выступающие с поверхности шканты;
• затем в середине основания балясин высверливаются соответствующего диаметра посадочные отверстия;
• с их помощью балясины крепятся на клей и шканты к ступеням;
• по краям марша устанавливаются столбы.

Далее опорные столбы срезаются под углом марша – так чтобы их поверхность находилась в одной плоскости с установленными балясинами. Поручни крепятся к балясинам, также как они к ступеням. Помимо шкантов могут применяться саморезы, крепежные пластинки, металлические шпильки.

После всех работ проводится окрашивание лестницы, покрытие лаком или пропитками. Для покрытия применяются те же средства, что и для покраски стен дома изнутри.

В виде пример монтажа деревянной лестницы на косоурах:

Выбираем материал и конструкцию

Наиболее простым для обработки материалом считается дерево. И если соблюдать элементарны правила, то прослужит лестница очень долго.

Какие породы дерева использовать

Бук. Встречается древесина со светлым-сероватым или красновато-желтым оттенками. Дерево обладает слабовыраженной структурой, посредственной прочностью и подвержена воздействию внешних факторов. Например, бук чувствителен к колебанию влажности и даже увеличивается в объеме при высоких значениях. Поэтому лестницы из бука следует размещать внутри хорошо отапливаемых помещений. Конкурентоспособность данного сорта объясняется невысокой ценой;

Ель. Низкая стоимость делает ель очень востребованным сырьем. Текстура древесины однородная, имеет светлый окрас. Ель не подвержена воздействию внешних факторов;

Дуб. Твердый сорт древесины с красивым рисунком светло-желтого цвета. Считается, что лестницы из массива дуба самые прочные и долговечные, что, конечно же, сказывается на стоимости: она одна из самых высоких в сегменте;

Лиственница имеет золотистый или темно-желтый оттенок со светло-коричневыми прожилками. Материал отличается завидной прочностью. Порода стойка к механическим воздействиям и старению: ей не страшна не гниль, ни влажность. Стоимость выше среднего уровня.

Ясень имеет светлый оттенок и характерную структуру волокон. Изготовление лестниц из дерева данной породы – одно удовольствие: ясень легко обрабатывается и гнется, а прочность превышает показатели дуба. Влияние внешних факторов минимально;

Клен обладает повышенной прочностью, которая обусловлена отсутствием пор. Древесина не впитывает влагу, что позволяет размещать изделия на улице. Однако, из – за этого обработка дерева защитными составами вызывает немало сложностей. На выходе получаются долговечные, надежные и очень дорогие лестницы из массива дерева.

Подготовка комплектующих

Составляем список всего необходимого. Чтобы собрать деревянную лестницу, понадобятся следующие детали и узлы:

• ступени; есть возможность подобрать их такого размера, какой нужен именно для вашего проекта, и тем самым упростить себе дальнейшую работу, мы берем ступень шириной 1 метр;
• оцинкованный уголок для крепления ступеней;
• саморезы 40 мм;
• тетива для лестниц; так как у нас один пролет, нам понадобится 2 штуки, учитывайте, что это самая габаритная часть конструкции, поэтому покупать её лучше в ближайшем магазине;
• прочие составные элементы: балясины, поручни, столбы;
• материалы для обработки дерева: лак и морилка.

Комплект для деревянной маршевой лестницы обойдется в сравнительно небольшую сумму, примерно, 10 тыс. рублей.

Лестница на металлическом каркасе своими руками

Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.

Принцип изготовления металлического каркаса

Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.

1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления

1. После установки швеллеров в проектное положение на них наносится разметка ступеней.
2. Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
3. Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
4. Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.

Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки

Как и чем отделать лестницу

Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.

Металлическая лестница со ступенями из МДФ

Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.

Другой вариант изготовления можно изучить по следующему видео.

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Винтовая лестница своими руками

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

• косоуры;
• подступенки;
• проступи;
• перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

1. электрический лобзик;
2. молоток;
3. шлифовальную машинку;
4. дрель;
5. уровень;
6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

Выбор схемы лестницы

Применительно к частному дому наиболее распространены две – лестница винтовая и маршевая. Первый вариант довольно сложный, и реализовать его своими руками, не имея практических навыков и опыта в этой сфере, вряд ли получится. Придется делать специфические инженерные расчеты, а значит, без помощи профессионала хотя бы на этом этапе подготовки не обойтись. Ориентироваться лишь на схемы, имеющиеся в интернете, не совсем правильно. Они не учитывают специфику конкретного строения, поэтому их обязательно придется перерабатывать с учетом особенностей его габаритов, планировки и ряда иных факторов. Да и сам монтаж винтовой лестницы, тем более деревянной – процесс далеко не простой.

Для сборки своими руками  оптимальное решение – маршевая деревянная лестница . Исходя из высоты помещения первого этажа, пролетов может быть один или два (поворотная конструкция).

А вот в деталях даже совершенно одинаковые лестницы могут сильно отличаться. И это легко объясняется тем, что изготовление своими руками подразумевает элемент творчества. Так как все частные дома разнятся по многим параметрам (габариты, высота потолков, планировка, внутреннее наполнение), то следовать какому-то единому стандарту – дело бесперспективное

Кстати, автор уже обратил на это внимание читателя. Поэтому далее – лишь общие рекомендации, которые помогут грамотно составить чертеж деревянной лестницы с учетом всех особенностей строения, и произвести ее установку по месту

Проектирование и требования к монолитным железобетонным лестницам

При проектировании важно помнить, что каждая лестница имеет свои особенности расчетов параметров исходя из формы лестницы и ее конструкции. Вы сможете воспользоваться подробным расчетом всех необходимых параметров в статье по расчету лестниц, а также строительным калькулятором для каждого из типов

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из бетона:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина проступи – по нормам для удобного использования лестницы необходимо, чтобы ступня могла полностью разместиться на проступи;
• высота ступени – меняется в зависимости от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, для спокойного перемещения в обоих направлениях двух человек, а также для поднятия объемных предметов достаточно ширины марша порядка 1200 мм;
• потолочный проем – расстояние от ступеней до края проема должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина косоура)2 = (высота косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещениях составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Помимо приведенных выше параметров, необходимых при строительстве лестницы, важно помнить, что лестницы из бетона имеют еще ряд дополнительных параметров. Одним из таких условий является армирование бетонной лестницы

Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает. При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции

Одним из таких условий является армирование бетонной лестницы. Армирование — это своего рода скелет лестницы, который ее укрепляет и поддерживает

При проектировании необходимо отдельно начертить схему армирования, она должна в полной мере повторять контур будущей лестницы, также важно рассчитать сечение арматуры для необходимой прочности всей конструкции

Особое внимание также требуется уделить качеству бетонной смеси, от нее также зависит прочность будущей лестницы. Чтобы правильно приготовить бетонную смесь, можете опираться на таблицу, в которой представлены соотношения для получения 1м3 бетона, или можете использовать калькулятор для расчета бетонной смеси

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все ее комплектующие отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Основные преимущества бетонной лестницы:

• Имеют жесткую конструкцию, отсутствуют скрип и вибрация.
• Строительство бетонной лестницы в частном доме начинается одновременно со строительством дома, благодаря этому ей можно пользоваться для строительных нужд, не боясь повредить ее.
• Лестницы из бетона устойчивы к влаге и перепаду температуры, идеальны для расположения на улице, как входная лестница.
• Отсутствует возможность возгорания.
• Материал позволяет выполнить самые безумные дизайнерские проекты.

Особенностью конструкции является тот факт, что для бетонной лестницы необходимо прочное основание (фундамент) и не менее прочное перекрытие, на которое оно будет опираться. Все это связано с тем, что бетон — очень тяжелый материал, кроме того вес добавляет также тяжелый армированный скелет лестницы.

Классификация лестниц по способу сооружения

• маршевые;
• консольные ;
• хребтовые;
• винтовые;
• комбинированные.

Маршевые лестницы

Маршевые лестницы из дерева отличны наиболее простой конструкцией, состоящей из отдельных маршей. Могут быть такие лестницы и прямыми и поворотными. Монолитную лестницу с прямыми маршами «деревянной» в прямом смысле слова не назовёшь: перила, балясины и ступени для лестниц из дерева, а основа бетонная.

Консольные лестницы

Конструкция консольной лестницы сложнее, расположение вдоль стены и отсутствие массивных поручней и видимых опор создаёт мнимое впечатление «висящей в воздухе» конструкции. На самом деле надёжное крепление деревянных ступеней анкерами к несущей стене обеспечивает необходимую стабильность и прочность. Замена напольного покрытия в помещении с такой лестницей не требует демонтажа оной, что можно назвать бесспорным преимуществом.

Винтовые лестницы

Винтовые лестницы нельзя назвать самыми удобными в эксплуатации, но этот вариант наиболее подходит для помещений с дефицитом места. Комбинированная лестница обычно включает элементы криволинейного, прямого и винтового маршей.

Хребтовые лестницы

Хребтовые лестницы названы так за некоторое сходство с хребтом: действительно, состоящую из отдельных элементов конструкцию, соединённую посредством последовательной вставки иначе как хребтовой назвать сложно.

Применение такой конструкции позволяет чередование планировочных решений (прямых, спиральных, поворотных лестниц с забежными ступенями), что даёт возможность получить лестницу практически любой геометрии. Форма ограждения, естественно, повторяет форму конструкции деревянных лестниц, отсюда необходимость применения гибких поручней. Изготовление и монтаж лестницы деревянной хребтового типа обойдётся в полтора-два раза дороже классического варианта.

Поворотные лестницы – в данном случае имеются в виду прямолинейные конструкции с одним или несколькими поворотами. С виду они кажутся сложными, но в действительности, если вы разберетесь, как сделать деревянную лестницу с одним маршем, то соединить несколько маршей через площадки будет несложно.
