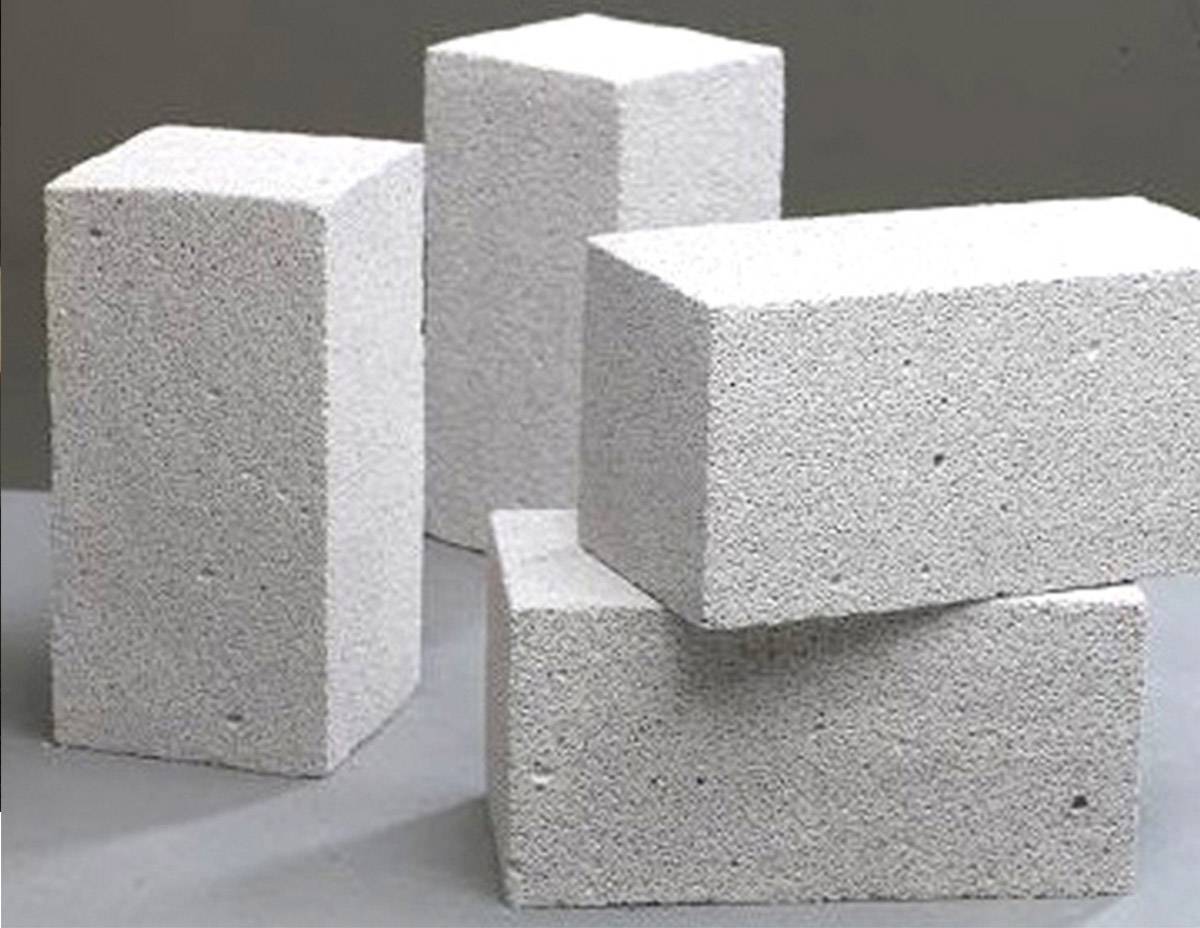

Технология изготовления пеноблоков своими руками

Как самому изготовить пенобетон?

Используя необходимое оборудование вполне можно организовать производство в домашних условиях. Производство пеноблоков требует точного выполнения технологии, соблюдения пропорций смешивания компонентов. Если вы решили сэкономить на готовых пеноблоках, изготовив их самостоятельно, следует знать, что технология изготовления домашнего пенобетона имеет некоторые особенности:

• Используйте чистый цемент, марка – от 400 и выше.
• Пену добавляют в последнюю очередь, когда остальные компоненты смешаны до однородной консистенции.
• Качество готовой пены можно проверить нехитрым способом – наберите ее в ведро и переверните емкость – пена не должна вытекать.
• Полузастывший бетон извлекают из форм и разрезают на отдельные блоки. В формах бетонная смесь должна находиться не менее суток, а после разрезания блоки оставляют досыхать на поддоне на 15 часов при температуре от 5 градусов.

Технология изготовления пенобетонных блоков своими руками

На одной установке можно изготавливать блоки разной плотности. В зависимости от того, в каких пропорциях взяты составляющие, можно получить ячеистый бетон плотностью от 200 до 1500 килограммов на квадратный метр.

Схема производственного процесса очень проста. В ней можно выделить три самостоятельных процесса:

1. Приготовление песчано-цементной смеси. Пропорции зависят от предполагаемой плотности готового материала, которая определяется ГОСТами и техническими условиями. Для получения средней плотности обычно берут равные количества цемента и песка.
2. Приготовление раствора- пенообразователя. Для блоков средней плотности достаточно 4-5 граммов концентрированного пенообразователя.
3. Разливка полученной смеси по стандартным формам.

Подготовка смеси из песка и цемента

Для приготовления смеси берут портландцемент М-400, 500 и мелкий, без глинистых примесей кварцевый песок. Воду можно брать водопроводную: она чаще всего свободна от кислотных или щелочных примесей. Примерные пропорции для получения пенобетона, соответствующего ГОСТ21520-89 и 25485-89 указаны в таблице:

Рекомендуемые пропорции смеси для получения 1 кубометра ячеистого бетона
Плотность, кг/м3	400	600	800	1000	1200	1400
Пропорция цемента и воды	—	0.41	0.44	0.46	0.5	—
Количество воды	400	600	800	1000	1200	1400
Плотность, кг/м3	165	155	185	215-220	235	265
Количество цемента	361	361	481	581	651	690
Количество песка	—	155	205	281	381	600
Количество концентрата	1.2	1.0	0.95	0.9	0.85	0.7

Подготовка пенообразователя

Если в производстве используется готовый пенообразователь, то его достаточно смешать с водой, чтобы получить готовый рабочий состав. Пенообразователь некоторые делают сами. Цена его получается меньше, но трудовые затраты — больше.

Как сделать пенообразователь самостоятельно? Измельчить и смешать 150 г едкого натра, килограмм канифоли и 60 граммов столярного клея. Состав подогревается и перемешивается до однородной консистенции. Учитывая, что на изготовление такого пенообразователя уходит довольно много времени и сил, экономически целесообразно, считают многие предприниматели, покупать готовый пенообразователь.

Подготовка форм

Обычно формы входят в готовый набор оборудования, предназначенного для создания пеноблоков. Однако их можно самостоятельно изготовить из фанеры или листового железа

В этом случае важно точно соблюсти геометрическую форму форм: иначе готовые блоки не будут соответствовать требованиям. Для смазки можно использовать эмульсии, растворы или суспензии

Растворы можно готовить из веретенного масла или солидола, автола или петролатума, разведенных в керосине или масле (соляровом).

К суспензиям относятся готовые цементно-маслянные, известковые, меловые, графитовые и т.п. смазки.

Эмульсии могут быть двух видов

Первые можно изготовить:

• Из 10-15% гигрола 3 марки, 1% хозяйственного мыла и 85-89% воды.
• 10% кислого синтетического эмульсола, 0,6% соды и 89% воды.

Вторые изготавливают:

• Из эмульсола (20%).
• Солярки (5%-10%).
• Насыщенного раствора извести (70%-75%).

Производство блоков

В бункер-мешалку закладывают смесь из песка и бетона, хорошо перемешивают, медленно добавляют воду и подготовленный пенообразователь, а после образования устойчивой пены — отвердитель. Самым доступным отвердителем является хлористый кальций. Обычно его количество составляет 1%-2% от количества цемента. Через 2-3 минуты перемешивания состав готов. Он заливается (транспортируется) в предварительно обработанные смазкой и сушится 48-60 часов при температуре 50°-60°.

Обучающее видео по производству пеноблоков

На этом видео можете посмотреть процесс производства пеноблоков при помощи готового комплекта оборудования:

Чтобы предотвратить растрескивание поверхности, формы со смесью накрывают полиэтиленовой пленкой. Смесь можно заливать в большие емкости, а затем полувысушенный состав разрезать. Готовые блоки складывают в поддоны и отправляют к месту строительства.

• Полиуретановая форма для производства искусственного камня
• Стандартный размер пеноблока
• Чем отличается пеноблок от газоблока
• Как приготовить бетон в домашних условиях
• Стоимость кладки пеноблока за куб

Формы для производства пеноблоков

При изготовлении форм своими руками нет универсальных рецептов: каждый делает их немножко по-своему, под себя

По конструкции формы могут быть неразъемными и разъемными, одноместными и многоместными. Одноместные, в основном, используются для изготовления пенобетонного массива, который после сушки подвергается распилу.

Формы для пеноблоков, чертежи которых можно найти в специальной литературе или в интернете, могут изготавливаться из металла, пластика или фанеры. Для домашнего изготовления пеноблоков чаще всего используют неразъемные формы. Форма для пеноблоков цена ее и эксплуатационные качества зависят во многом от типа материала, используемого для изготовления.

Формы из фанеры

Такие формы обычно имеют металлический каркас, который придает форме необходимую жесткость. Главным достоинством фанерной формы является ее невысокая цена и простота изготовления. Эти формы могут выдержать минимум 50-60 циклов заливки. В готовом виде они представляют собой фанерные ящики с ячейками. Размеры каждой ячейки соответствуют размерам будущего изделия.

Пластиковые формы

Формы из пластика являются самыми дешевыми. А еще их не надо смазывать перед заливкой бетона. Основной недостаток пластиковых форм – их хрупкость. Поэтому они имеют небольшой срок эксплуатации.

Металлические формы

Формы из металла самые прочные, но при этом и самые дорогие. Но, если учесть срок эксплуатации металлических форм, то их стоимость совершенно незначительно влияет на себестоимость готовых изделий.

В домашних условиях вместо форм можно использовать разъемную деревянную опалубку. Готовая пенобетонная смесь выгружается в формы из бароустановки или другого оборудования через специальный разливочный шланг. После того, как эта смесь подсохнет блоки извлекаются из форм и укладываются на поддонах.

Советы мастера: рецепт пенобетона

Для изготовления одного кубического метра пенобетона в среднем понадобится:

• 210-220 кг песка;
• 310-320 кг цемента;
• 55-60 л воды для пенообразователя и 100-110 л воды для бетонного раствора;
• 1,5 л концентрата пенообразователя.

Перемешивание пенобетона в обычной бетономешалке занимает примерно 20 минут. Это обусловлено тем, что пена долго держится на поверхности. В бочке, оснащенной подвижными лопастями, пена размешается за несколько минут.

Сначала надо смешать песок, цемент и воду, потом к этой смеси добавить пену. Чем быстрее происходит перемешивание компонентов, тем более качественным получается бетонный раствор

Готовый пенобетон заливают или в формы, или в разборную опалубку. В последнем случае опалубку разбирают, не дожидаясь полного застывания бетона, и разрезают массив на отдельные блоки.

В заключение хочется отметить, что пенобетонные блоки, изготовленные своими руками, являются наилучшим решением для тех, кто привык тратить свое время и деньги с максимальной выгодой.

Практическое производство пеноблоков показано в видео:

Инструкция по изготовлению пеноблоков

Работы должны начаться с обеспечения компонентами, водой и электроэнергией. Площадка для складирования готовой продукции должна быть строго горизонтальной. Готовому жидкому раствору требуется время для застывания. Неправильно установленные формы приведут к получению брака.

Как замешать смесь

Далее, чтобы правильно изготовить пеноблок своими руками, нужно пошагово следовать следующей инструкции:

1. В бетономешалку загружается песок, цемент и вода в требуемых пропорциях.
2. Мешалка запускается до получения нужной консистенции.
3. При помощи пеногенератора и пенообразователя готовится пена. Степень готовности можно определить, наполнив пеной ведро и перевернув его. Если состав не растекается — пена готова.
4. В бетономешалку добавляется вода и приготовленная пена. Всё это ещё раз перемешивается в течение 3-х минут, до получения однородной массы.

Слишком длительное перемешивание на этой стадии приведёт к разрушению пенообразователя. В дальнейшем это отразится на качестве пенобетона.

Технология заливки отдельных блоков

Существуют два способа формовки блоков. При наличии на площадке бетононасоса, смесь подаётся в формы по шлангам. Этот способ требует приобретения дополнительного оборудования.

Для изготовления небольших объёмов пеноблоков чаще используют ручную фасовку смеси:

• готовый жидкий состав расфасовывается в предварительно смазанные формы;
• заполненные формы накрывают плёнкой, чтобы избежать преждевременного высыхания смеси;
• для набора прочности блоки оставляют в формах минимум на 24 часа. После извлечения выкладывают для окончательной просушки на поддоны.

Пеноблоки делают как для несущих, так и для ограждающих или утепляющих конструкций. При возведении несущих стен требуется применять пенобетон марки не ниже D1100, а для утепления — с коэффициентом теплопроводности 0,09-0,12 марки D400 или D500. Одновременно с теплоизолирующими свойствами, такой пенобетон обеспечивает дополнительную звукоизоляцию.

Самостоятельный способ изготовления

Изготовление пеноблоков начинается из расчета объема емкости, в которую потом будет выливаться готовый раствор. Исходя из полученных параметров, рассчитывают количество требуемых компонентов – на каждые 0,5 кубометра требуется 100 л воды и по 200 кг цемента и просеянного песка.

Сначала в бетономешалке смешивают песок, цемент, с помощью специального генератора и химического пенообразователя изготавливают устойчивую пену с расчетом по 500 л пены на 1 кубометр. К цементу и песку добавляют чистую воду, а затем смешивают с готовой пеной. Большинство пеногенераторов снабжены специальным насосом, что позволяет закачивать пену непосредственно в барабан бетономешалки.

Когда все компоненты будут помещены в бетоносмеситель, их необходимо тщательно смешать. Плотность материала регулируется добавлением в него дополнительного количества пены. Готовый раствор выливают в подготовленную форму, дают высохнуть. Сухие блоки извлекают из форм, оставляют на сутки для полного высыхания. Процесс производства необходимо проводит при температуре не ниже 5 градусов.

Пенообразователь можно купить в специализированных магазинах, или сделать в домашних условиях. Для этого вам понадобится 150 г едкого натра, 1 кг канифоли, 60 г столярного клея. Компоненты соединяют, немного нагревают и помешивают до состояния однородной массы. Перед процессом изготовления пены готовый раствор смешивают с водой.

Формы для будущих блоков можно сделать из фанерных или металлических листов. Изготовление требует внимательности и строгого соблюдения пропорций – они должны быть геометрически правильными. Во избежание вытекания готового растворы, их обтягивают полиэтиленом. После извлечения блоков можно сразу же наливать следующую порцию раствора.

Плюсы и минусы самостоятельного изготовления

На первый взгляд, самостоятельное создание пеноблоков является довольно выгодным мероприятием. Но, к сожалению, здесь не все так просто. Решив создавать блоки в домашних условиях, владельцу жилья неизбежно придется столкнуться с рядом трудностей.

Начнем с проблемы изготовления оборудования. Задумавшись над тем, как самому сделать пеноблок, нужно будет сперва обзавестись всеми необходимыми приспособлениями.

Их придется покупать или же самостоятельно изготавливать по чертежам, найденным в интернете. Сейчас в продаже имеются мобильные установки по производству таких блоков. Но их стоимость является совсем не малой. Поэтому вам придется заняться самостоятельным созданием оборудования.

Установка для создания пеноблоков

Следующая проблема того, как самому сделать пеноблоки, связана с технологическими особенностями производства данного материала. Чтобы получить изделие нужной прочности и плотности, придется немало поэкспериментировать с целым рядом параметров.

Это:

• дозировка компонентов;
• время замеса;
• продолжительность нахождения в опалубке;
• порядок сушки.

В результате, затраты на эксперименты по созданию пенобетона могут оказаться довольно существенными. Но, тем не менее, если вы упорны, трудолюбивы и подкованы в техническом плане, то у вас может все получиться. А для этого вам придется изучить весь процесс создания блоков, о котором вам расскажет инструкция, расположенная ниже.

Приготовление раствора пенообразователя

Для того чтобы изготовить пеноблоки своими руками, можно использовать готовые, имеющиеся в продаже, синтетические пенообразователи (например, “Ареком-4”), а можно изготовить этот материал самостоятельно (пригоден для использования в технологии с пеногенератором). Для этого потребуется:

• натра едкого в количестве 150 г;
• канифоли – 1 кг;
• столярного клея – 60 г.

Эти ингредиенты необходимо измельчить, затем смесь нужно нагреть и перемешать до однородного состава. Этот раствор добавляется в полученный ранее бетон.

При использовании концентрата пенообразователя для получения рабочего раствора его смешивают с водой. В зависимости от того, какую плотность пенобетона нужно получить, расходование пенообразователя будет происходить в пределах 0,25-1,2 л концентрата на один кубометр пенобетонной смеси.

Выполнение работ

От типа выбранного вами оборудования и соблюдения технологического процесса будут зависеть качество материала, себестоимость, производственные объемы и т. п.

Производственный процесс выглядит следующим образом:

Изготовление смеси

Сегодня пользуются популярностью следующие технологии:

1. Баротехнология. Наиболее дешевый вариант, не требующий покупки дорогостоящего оснащения, используется на небольших предприятиях. В смеситель закладывают нужные компоненты, подают воздух и все перемешивают. Приготовленный раствор подается в формы, в которых смесь увеличивает свои объемы, достигая нужных размеров. Расходы на единицу материалы небольшие, что сказывается на его окончательной стоимости. Процесс простой, больших вложений не требует. Но при этом имеются и отрицательные моменты. Пеноблоки получаются низкого качества, крупнопористые, что оказывает влияние на несущие способности объекта. Применяемые пенообразователи синтетического происхождения и добавки-пластификаторы оказывают негативное влияние на экологическую сторону блоков.
2. Использование парогенератора. В этом случае появляется возможность смешивать все компоненты в правильных соотношениях, улучшая качество и прочность готовых блоков. Смысл технологического процесса в следующем – дозаторы сначала смешивают песок и цемент, потом вводят воду и химические составы. После этого масса перемешивается, вводится пена в готовом виде. Чтобы достичь нужной плотности, пена подается в оптимальном количестве. После этого бетонная масса поступает в формы. Все процессы отрегулированы, что позволяет вывести производственный процесс на иной уровень. Материал получается экологически чистым, отменного качества. Но имеются и свои отрицательные моменты. Оснащение для производственного процесса стоит дорого, и блоки, естественно, отличаются в цене.

Формовка

Чтобы знать, как сделать пенобетон в домашних условиях, следует понимать разницу между литьевым и резательным способами формовки.

Первый метод основан на заливке бетонной массы в формы. Стоимость формовочных кассет не слишком высокая, процесс не вызывает сложностей. Но геометрические размеры готовых изделий могут отличаться. Если есть необходимость производить блоки разных размеров, придется покупать различные кассеты, что увеличит расходы на производство. В процессе извлечения блоков могут произойти частичные повреждения кромок, да и прочность изделий оставляет желать лучшего.

Резательный процесс состоит из двух основных этапов. Сначала бетонный раствор выливается в большие формы, после застывания выполняется распалубка. Теперь можно выполнять разрезку большого куска на необходимые размеры, для чего применяются специальные установки с различными режущими струнами, лентами и пилами. Готовые блоки получаются одинаковыми по размерам, не имеют скольных участков. Минус один – резка представляет собой сложный процесс, требующий большого опыта и внимания.

Сушка

Исходя из вариантов формовки, различаются и технологические процессы сушки готового материала.

В случае с литьевым вариантом сушка проходит двумя методами:

• изделия выдерживаются в формах не менее десяти часов, чтобы могли набраться прочности. После этого выполняется распалубка;
• блоки подвергаются термической обработке в пропарочных камерах, что придает им прочность уже через несколько часов.

Способ №1 Изготовление пенобетона в домашних условиях на готовом оборудовании

В целях экономии, многие люди отдают предпочтение самодельному оборудованию для создания строительных блоков. Но необходимо помнить, что это возможно только в том случае, когда вы уже не первый раз имеете опыт в этом деле и обладаете хотя бы базовыми навыками конструирования. Разумеется, в продаже уже есть готовые станки, а все что требуется от вас – правильно подобрать состав и замесить раствор. Универсальной «рецептуры» не существует, ее необходимо подбирать индивидуально, в зависимости от спектра работ, а также дальнейшей области применения готового материала.
Материал перед снятием формы

Традиционный раствор имеет в составе следующие компоненты:

• Цемент соответствующей марки (для замеса категорически не рекомендуется приобретать бетон марки ниже, чем М-400.  Кроме того, цемент должен быть свежим, от этого напрямую зависит качественные характеристики производимых пеноблоков) –  310 килограммов;
• Просеянный песок – 500 килограммов;
• вода – 210 литров;
• состав для образования пены. Чтобы угадать оптимальное количество, отталкивайтесь от массы основного материала – 1-2% от веса цемента;
• разнообразные добавочные компоненты. Ниже вы можете ознакомиться с детальным соотношением материалов в зависимости от марки бетона:

Таблица соотношения компонентов

При замесе особое внимание необходимо уделить выбора правильного пенообразователя. Настоятельно не рекомендуется экономить на нем

Во-первых, он имеет доступную цену, поэтому большой суммы вы не выгадаете, а вот качество смеси при покупке дешевых пенооборазователей, может действительно пострадать. Если вы планируете проводить масштабное строительство, то советуем вам задуматься о возможности изготовления данного компонента своими руками. Для этого вам понадобиться канифоль, столярный клей, а также каустическая сода. Учитывая то, что процесс замешивания раствора достаточно не прост, данный способ оправданный только при капитальном и объемном строительстве.

Формы для пеноблоков своими руками

Формовочная емкость может быть изготовлена из любого
материала: фанеры, металла, пластика. Главное требование, материал не должен
деформироваться в процессе заливки раствора.

Изготовление формы предполагает прохождение двух этапов:

1. расчет формы для пенобетона;
2. изготовление формы для пенобетона.

Как правильно рассчитать размер формы для пеноблоков?

Строительные блоки (стеновые) обычно производятся в таком
соотношении (пропорции) длина : ширина : высота – 4 : 2 : 1. Такое соотношение
является оптимальным, поскольку позволяет выполнить перевязку рядов кладки без
подрезки блоков. Таким образом, если глубина формы 150 мм, то ее ширина и длина
будут соответственно равна 300 и 600 мм.

Для частного производства пенобетонных блоков, целесообразно
использовать форму, позволяющую одновременно изготавливать до 30 пеноблоков.

Обратите внимание, длина формы будет длиннее, чем суммарная
длина блоков. Это обусловлено тем, что перегородки в форме имеют определенную
толщину

Примечание. Лучше устанавливать перегородки таким образом,
чтобы плоскость наибольшей площади оказалась сверху. Таким образом,
обеспечивается более быстрое высыхание блока и равномерный набор прочности
пенобетона. По этой же причине не рекомендуется делать многоуровневые формы.

Как сделать формы для пеноблоков своими руками?

Процесс изготовления формы начинается с устройства дна. К
нему жестко крепятся боковые стенки и устанавливаются разъемные внутренние
перегородки.

Мастера советуют делать форму для пенобетонных блоков
разборной. Такой прием позволит варьировать размеры блоков. По этой же причине
перегородочные пластины не следует сваривать между собой. Лучше сделать в них
разрезы до половины ширины и соединить через них.

Если используется фанера в качестве материала для
изготовления опалубки, то нужно крепить перегородки гвоздями. Уголки, распорки и
т.п. отпечатаются на готовом блоке. Это не нанесет ему вреда, но и красоты не
прибавит.

Совет. Лучше применять ламинированную фанеру.

Схема-чертеж формы для пеноблоков и внешний вид показаны на
рисунках.

Схема-чертеж формы для пеноблоков

Схема-чертеж формы для пеноблоков (размеры элементов опалубки)

Металлическая опалубка (форма) для производства пеноблоков

Сборка формы для производства пеноблоков

Преимуществом самодельной формы является возможность
получения пеноблоков нестандартной длины или конфигурации.

Примечание. При изготовлении формы из фанеры, перед заполнением
бетоном ее нужно затянуть прочной пленкой. В противном случае, фанера потянет
влагу из сырого раствора, что повлечет деформирование формы и искажение
характеристик пенобетона. Использование пленки упрощает также процесс
расформовки блоков.

Своими руками оборудование для пенобетона. Как смастерить самодельное оборудование для пенобетона своими руками?

Схема устройства пеногератора для изготовления пенобетона

Для изготовления пеногенератора понадобится: металлическаятруба (2 заготовки), насос, шланги, вентили. А также сварочный аппарат. Болееподробно комплектующие указаны в спецификации, которая сопровождает чертеж

Чертеж пеногератора для пенобетона

Специфика заводской трубки пеногенератора в том, что вначалеона имеет узкий канал, который затем расширяется. Такой прием позволяетувеличить скорость прохождения эмульсии по трубке. Тогда на выходе у нее будет

максимально возможная скорость.

Для этого нужно изготовить камеру турбулентного смешивания иосновной пенопатрон.

К одной из заготовленных труб приварить два патрубка. Причемодин из них (по которому будет подаваться воздух) целесообразно разместить сторца. А второй, предназначенный для подачи пенообразующей эмульсии приварить

сбоку (под углом в 90°).

Оба входные патрубка (торцевой и боковой) снабжаются двумявентилями:

На практике, после того как отрегулированы параметры подачисмеси, регулировочными вентилями не пользуются.

Примечание. Диаметр бокового патрубка должен быть на 15-20%больше диаметра торцевого патрубка.

Ко второй заготовке трубы приваривается патрубок.

Онпредназначен для выхода готовой смеси. Выходной патрубок целесообразнооборудовать приспособлением в виде воронки для снижения скорости выхода смеси.В заготовку помещается фильтр. Назначение которого, преобразование эмульсии в

Но его функцию с не меньшим успехом могут выполнятьметаллические сеточки (ёршики) для чистки посуды.

При этом, спиральные не подходят, только проволочные. Этисеточки нужно утрамбовать как можно плотнее по всей длине трубы пенопатрона.Чтобы частички сетки не вылетали вместе со смесью, на выход трубы

устанавливается «Ерш», внутри которого установлена сетчатая шайба.

Дальше нужно соединить камеру смешивания и пенопатрон.Естественно, сделать это нужно так, чтобы приваренные патрубки были размещены спротивоположных торцов. Чтобы обеспечить увеличение скорости прохожденияпенобетонной смеси по трубке, нужно между ними установить сопло Лаваля илишайбу-жиклер.

Замена сопла на жиклер снизит КПД конструкции на 30-40%, за счетснижения скорости прохождения смеси через нее. Однако она дешевле, проще в установкеи может быть использована как временный вариант. Место установки сопла или жиклера

показано на схеме.

Схема пеногератора для пенобетона с использованием шайбы-жиклера

Соотношение размеров пеногенератора для пенобетона (глубина и входной диаметр)

Соотношение размеров пеногенератора для пенобетона

Для работы пригоден любой компрессор, который обеспечитдавление в 6 атм. Использование компрессора с ресивером, редукционным клапаном

и манометром позволит регулировать давление.
