Какой теплый пол лучше греет и меньше потребляет ресурсов

Расчет в зависимости от видов теплого пола

Чем толще стяжка, уложенная на электрический кабель, тем выше теплопотери

Комплектующие для устройства теплого пола различаются по виду, мощности, длине и ширине. Чтобы подобрать оптимальный вариант с учетом вычисленных значений, нужно разобраться в особенностях каждой разновидности.

Электрокабель

Для устройства системы используют одножильный или двужильный резистивный греющий кабель. Стоит он дешевле остальных разновидностей тёплого пола. Кабель укладывают витками или змейкой, закрепляют специальными фиксаторами, сверху заливают стяжкой. Укорачивать резистивный кабель нельзя. Из-за этого меняется сопротивление, увеличивается ток и сбивается вся настройка системы.

Кабель не укладывают под мебелью, так как возможен перегрев и выход из строя системы

На тех участках, где расставлена мебель или пол покрыт плотной тканью, укладывать греющий кабель нецелесообразно. Это приводит к перерасходу энергии, перегреву кабеля и порче мебели, потому что резистивный проводник нагревается равномерно. Если по каким-либо причинам необходимо уложить его на участках с плохим теплообменом, нужно использовать саморегулирующийся вариант. Его сопротивление зависит от температуры на участке. Однако ввиду высокой стоимости этой разновидности, теплые полы из саморегулирующегося кабеля практически не делают. Таким образом, рассчитывать мощность теплого пола следует с учетом только свободных от мебели и ковров участков.

Греющий кабель имеет погонную мощность от 10 до 60 Вт на м2 и в среднем на один квадратный метр приходится 4-5 витков. В совокупности удельная мощность кабельного пола выходит 120-150 Вт/м2. Если погонная мощность не указана, можно вычислить ее, поделив общую мощность кабеля на его длину.

Рассчитывая удельную мощность теплого пола из греющего кабеля, следует учесть важный параметр – шаг укладки. Он рассчитывается по формуле:

h=Sу×100/Lкаб, где

• h – шаг укладки;
• Sу – обогреваемая площадь;
• Lкаб – длина кабеля.

Термомат

Термоматы можно укладывать в плиточный клей без стяжки

Использовать кабель в матах гораздо удобнее, чем обычный греющий кабель. Маты не нужно фиксировать, достаточно просто расстелить их на полу, сделать самовыравнивающуюся тонкую стяжку, положить сверху ламинат, паркет, уложить плитку. Кабельный теплый пол в матах прекрасно себя будет чувствовать под слоем плиточного клея.

Для изготовления термоматов используется обычно двухжильный резистивный кабель, поэтому разрезать мат по проводникам нельзя. Можно резать только полимерную сетку, на которой он закреплен. Удельная мощность термомата равна 100-150 Вт/м2, гораздо реже 200 Вт/м2. Если система будет использоваться как дополнительная, достаточно взять значения удельной мощности из представленной выше таблицы, в соответствии с типом помещения, и подобрать термомат подходящей мощности.

Инфракрасная пленка

Мощность ИК теплого пола рассчитывают отношением площади пленки к площади помещения

Инфракрасная пленка изготавливается на основе углерода. Она очень тонкая, поэтому уложить её можно практически под любое напольное покрытие. Особенности инфракрасной пленки в принципе действия: инфракрасное излучение нагревает не воздух, а предметы. Также пленочный пол отличается высоким КПД – он доходит до 95%. Укладывать такой пол нужно сухим способом, следя за тем, чтобы сохранялся промежуток в 20 см от краев пленки и стен (предметов мебели). Резать пленку можно не в любом месте, а обычно только через каждые 25 см.

Удельная мощность такой системы варьируется от 130 до 230 Вт/м2. Чтобы точно рассчитать необходимое значение, потребуется план помещения в масштабе, выполненный на миллиметровой бумаге, с точным планом раскладки пленки. По нему вычисляют площадь укладки. К примеру, она равна с учетом необходимых отступов – 10 м2 (общая площадь – 17 м2). Нужно вычислить процентное соотношение к общей площади помещения: Sу×100%/Sобщ. Получается 10×100/17=58,8%. Если площадь меньше 60%, то выбирают ИК пленку с удельной мощностью 220 Вт/м2, если больше 60% – то от 160 до 220 Вт/м2. При необходимости вычисляют Pуст по формуле Pуст=Pуд×Sу или для конкретного примера 220×10=2200 Вт.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

• Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
• Малое время, необходимое для проведения монтажных работ – всего несколько часов.
• Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
• Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
• Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
• Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
• Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
• Относительно невысокая стоимость монтажных работ.
• Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
• Возможность внедрить обогрев помещения в систему “умный дом”.
• Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
• Отсутствие негативного влияния на здоровье людей.
• Способность удалять из помещения неприятные запахи.
• Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
• Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

• Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
• Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
• Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
• Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
• Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
• Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
• Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
• Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Энергопотребление теплого пола

Расход электроэнергии инфракрасного пленочного теплого пола высчитывается по простейшим формулам. Перед монтажом необходимо определиться, как будет использоваться пленка – как основной источник обогрева или как вспомогательный источник тепла в дополнение к радиаторам, батареям и другим приборам.

Если пленочный теплый пол будет выступать как дополнение, потребуется пленка мощностью 150 Вт/кв. м. Для работы в самостоятельном режиме ее мощность должна составлять 200-220 Вт/кв. м. Если помещение холодное, да еще и сырое, увеличиваем мощность до 300 кв. м. В качестве основы для наших расчетов мы выберем два образца – мощностью 150 и 220 Вт/кв. м. Давайте посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.

Для начала следует посчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для комнат с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому перед расчетами нужно составить план и определиться, где будет лежать ИК-пленка и сколько ее нужно.

Представленные цифры действительны при круглосуточной работе пленочных теплых полов, но на практике они работают в прерывистом режиме, повинуясь системе терморегуляции.

Предположим, что площадь нашего домовладения составляет 100 кв. м. Из этой сотни под мебель отводится около 20% всей площади. Итого площадь ИК-пленки в доме составляет 80 кв. м. Если она используется как основной источник тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.

Основной теплый пол потребляет электроэнергии в месяц максимум 528 кВт, вспомогательный – 360 кВт. Цифры вполне сносные, но они не совсем верные. Необходимо учитывать:

• Уровень тепловых потерь в обогреваемом здании;
• Наличие терморегуляции и установленной на нем температуры;
• Характер использования жилого здания.

Большие тепловые потери способствуют увеличению расхода электроэнергии. Например, отсутствие утепления стен повышает затраты на 10%. Тоже самое делают однослойные стеклопакеты, в то время как тройные стекла уменьшают затраты на те же 10% — аналогичным образом работают некоторые другие ухищрения.

Рейтинг производителей электрических теплых полов

Перед окончательным выбором и установкой системы электрического обогрева пола рекомендуется обратить внимание на рейтинг фирм производящих эти системы

1. CeilHit. Европейский лидер по производству эргономичных кабельных систем напольного обогрева. Изготавливает как стандартный нагревательный кабель, так и электрические маты. Изделия не нуждаются в дополнительном обслуживании после монтажа.
2. Calorique. Американский производитель инфракрасных матов и пленок. Мат может использоваться для обогрева ступенек, зеркал и дорожек.
3. Caleo. Этот корейский производитель реализует термическую инфракрасную пленку с гарантийным сроком в 15 лет. В пленке нет «горячего» и «холодного» конца провода – нагрев производит только карбоновая полоса, а медная шина остается холодной.
4. Теплолюкс. Этот российский производитель выпускает электрические обогревательные маты и теплоизоляционные плиты с подогревом. Изделия отличаются надежностью и невысокой стоимостью.
5. Nexans. Завершает рейтинг норвежская компания, реализующая системы кабельного обогрева пола. Кабель отличается безмуфтовым соединением, что увеличивает его срок эксплуатации.

Рейтинг производителей теплого пола – обзор 7 лидирующих фирм

Devi (Дания)

Вершину рейтинга производителей электрических теплых полов занимает датская компания Devi. Греющий кабель данной фирмы имеет гарантию в 20 лет, причем, судя по отзывам покупателей, в бетонной стяжке проводник еще ни разу не вышел из строя по причине брака либо плохого качества. Действительно, качество материала на очень высоком уровне и в то же время стоимость системы ниже, чем у конкурирующих известных брендов. Положительный момент еще заключается в том, что датские сервисные центры Devi встречаются во множестве больших городов, поэтому даже если у Вас произошел выход из строя кабеля, можно вызвать службу для ремонта, стоимость которого входит в гарантию. Еще один важный плюс – электрический теплый пол производителя Деви не сушит воздух при нагреве.

Теплолюкс (Россия)

Порадовала своей продукцией российская фирма электрического теплого пола – ТЕПЛОЛЮКС. Поставки отечественной системы подогрева уже направлены в 8 стран и это еще далеко не предел, что дает понять о высоком качестве и надежности греющего кабеля, плёночного покрытия и термоматов. Среди российских производителей ТЕПЛОЛЮКС является самым лучшим и востребованным на рынке. Единственный его конкурент – фирма «Национальный комфорт», которая также пользуется популярностью в отечественном рейтинге.

Energy (Англия)

Английский производитель кабельного теплого пола, который обладает одним из самых лучших показателей экономичности. Экономия заключается, как и в стоимости самой продукции, так и в низком энергопотреблении термомата. Результат – один из лучших в рейтинге показатель соотношения цены и качества. Важным преимуществом продукции фирмы Энерджи является экологичность материалов и широкий ассортимент изделий, различных по характеристикам, что позволяет осуществить выбор наиболее подходящих параметров для индивидуальных условий.

Unimat (Южная Корея)

Еще одна хорошая корейская фирма по производству инфракрасного теплого пола – Юнимат. Продукция компании Unimat используется при монтаже отопления в банях и саунах. Это связано с тем, что инфракрасный карбоновые стержни, подогревающие поверхность, не боятся повышенной влажности. По сравнению с конкурентами Юнимат является лидером для укладки теплого пола под плитку. Дополнительные преимущества: система подогрева довольно экономична, имеет невысокую стоимость и к тому же гарантийный срок эксплуатации – 20 лет. Собрав все эти преимущества в одно целое, получаем недорогой, долговечный и надежный материал с множеством положительных отзывов от покупателей.

Rehau (Германия)

Ну и обзор лидирующих фирм электрических теплых полов закрывает немецкий производитель Рехау. Несмотря на то, что компания Rehau больше известна своими водяными полами, все же с электрической системой подогрева они также справились отлично. В качестве зарубежного производителя можно убедиться, ознакомившись с отзывами в интернете, причем не только о теплых полах, но и остальной продукции, к примеру, пластиковых окнах либо трубах для отопления. Преимущества термомата Rehau заключается в долговечности и простоте укладки.

Вот мы и предоставили рейтинг лучших производителей электрических теплых полов для отопления в доме, квартире, на даче. Надеемся, что теперь Вы знаете, каким фирмам лучше отдавать предпочтение при покупке материала!

Выбираем теплый пол

Шаг 1. Определяется тип дома – частный или квартира в многоэтажке. В первом случае рекомендуется использовать водяную систему, а во втором – электрическую.

В частном доме лучше обустраивать водяной теплый пол

Шаг 2. Выбирается система нагрева полов – водяная, кабельная, ИК или в виде матов.

Схема отопления двухэтажного дома с теплыми полами

Шаг 3. Оценивается необходимость обустройства стяжки. Если она уже изготовлена, то выбор делается в пользу ИК полов. Если стяжки нет, то можно остановиться на полу кабельном или сделанном из матов.

Водяной теплый пол под стяжку

Шаг 4. Определяется необходимая мощность системы подогрева. Чем больше помещение, тем выше должна быть мощность системы нагрева.

Мощность теплого пола зависит от мощности помещения

Расчет мощности теплого водяного пола

Шаг 5. Определяется назначение помещения. В ванной комнате и в помещениях с высокой влажностью следует отказаться от использования инфракрасных полов, так как велик риск повреждения обогревательной пленки. А вот кабельный и пол из матов подходят отлично. Матовый пригодится и в том случае, если планируется укладка плитки, а стяжка уже залита.

Теплый пол в ванной

Шаг 6

Важно определиться и с возможностью монтажа системы нагрева. Какие-то виды монтируются проще, какие-то – сложнее

Например, укладывать ИК пленку проще всего, а вот с кабельным или водяным полом придется повозиться, ведь понадобится обустраивать стяжку, а это – дополнительные трудозатраты и серьезный удар по бюджету.

Кабельный теплый пол

Калькулятор длины контура труб теплого пола

Шаг 7. На выбор системы подогрева серьезно повлияет и система отопления дома – централизованная она или автономная. Порой уложить электропол проще, чем купить котел и монтировать водяной подогрев.

Электрокотел для водяного пола

Шаг 8. На выбор системы подогрева окажет влияние и выбранное финишное покрытие пола. С кафелем отлично сосуществуют все виды подогрева основания. А вот линолеум с утеплителем, паркет и теплый пол – не самое удачное сочетание, так как в этом случае полного эффекта от системы нагрева ждать не стоит, а расход энергии возрастет. Эффективнее всего подогрев полов работает в комбинации с ламинатом, плиткой, тонким линолеумом, наливными полами.

Какой тёплый пол лучше — водяной или электрический

Правильный выбор системы подогрева основания – это залог длительной ее службы и хорошего настроения хозяина дома. Чем дольше будет работать система, не требуя ремонта, при этом – и хорошо грея полы в доме, тем уютнее будет жизнь домочадцев!

Какая система обогрева лучше под плитку?

Монтируя систему обогрева под плитку, мы сталкиваемся с некоторыми нюансами:

1. Плитка кладётся на клей либо на раствор. Схватываются эти материалы по-разному. Скажем, раствор более чувствителен к распределению влаги, влага должна быть распределена в растворе равномерно, он должен высыхать и схватываться как можно равномерней. Поэтому отопление в таком случае желательно включать по истечении хотя бы 10 суток.
2. Второй нюанс касается материала, из которого изготовлена плитка. Плитка может поглощать воду, а может не поглощать. В первом случае, даже если вы кладёте плитку на клей, следует повременить с подогревом.
3. Третий нюанс заключается в размерах плитки. Чем меньше плитка, тем быстрее и равномернее произойдёт процесс схватывания. Конечно, технология кладки всё равно требует подождать некоторое время.

Стоит отметить, что если обогрев под плитку не установлен, то рекомендуется ждать 3 дня. На практике, люди ходят по плитке на 2 день.

Это вполне оправдано, если использовался клей, а плитка сама большая, ведь чем больше плитка, тем меньше давление от человека передаётся на стяжку. Но поскольку речь идёт о подключении обогрева, то физика несколько другая.

Что касается того, какой «тёплый пол» лучше установить под плитку, то однозначного ответа нет:

1. Водяное отопление потребует достаточно толстой выравнивающей стяжки над трубами.
2. В случае с электрическим отоплением как таковой стяжки может и не быть.

В остальном, необходимо рассмотреть каждую модель отдельно.

Общие особенности электрических теплых полов

Как мы уже говорили, теплые полы могут быть не только электрическими, но и водяными. Последние отличаются сложностью в монтаже – нужно правильно уложить трубы, залить пластичную стяжку, проверить герметичность системы, установить коллектор и прочее оборудование, необходимое для работы системы. Зато их использование позволяет получить экономию на использовании энергоносителей до 10-15%.

Водяные теплые полы обладают одним важным преимуществом – они не нуждаются в электрической энергии. Они забирают тепло от отопительной системы, питающейся от газового котла. Затраты на работу системы будут минимальными – даже ниже, чем при использовании классического отопления с трубами и радиаторами. Но такие полы обладают целям рядом недостатков:

Производить монтаж электрического теплого пола гораздо легче, чем его водяного собрата. С такой работой вполне можно справиться своими силами.

• Для их монтажа необходима толстая стяжка – за счет этого полы приподнимаются, высота потолков уменьшается;
• По этой же причине водяные теплые полы не подходят для укладки в уже построенных домах и в квартирах;
• Использование теплоносителя указывает на возможность возникновения протечек – устранить течь будет проблематично.

У электрических теплых полов тоже есть свои недостатки, о которых мы поговорим чуть позже. Пока же мы расскажем об их конструкции и особенностях.

Электрический пол работает на основе специального кабеля, нагревательных матов или инфракрасной пленки. Никакого теплоносителя здесь нет, поэтому протечек можно не бояться. Такой пол не потребует толстой и тяжелой стяжки, поэтому его можно монтировать в любых помещениях – хоть в квартирах с центральным отоплением, где нельзя вносить изменения в конструкцию отопительной системы.

Электрические теплые полы отличаются легкостью в монтаже. Некоторых их виды монтируются без стяжки, причем прямо под напольным покрытием, что никак не влияет на общую высоту комнат и помещений. Управление электрическими теплыми полами осуществляется с помощью простейшего термостата – он анализирует температуру воздуха в помещении, поддерживая ее на заданном пользователями уровне.

Одна из важных особенностей – в системе не нужен коллектор, состоящий из большого количества регуляторов. Под каждую комнату здесь выделяется отдельный термостат, также возможно применение систем дистанционного управления.

Электрические теплые полы могут эксплуатироваться в любых помещениях. Это могут быть лоджии и балконы, коридоры, туалеты и ванные, гостиные и спальни, технические помещения, кладовые и многое другое. Также их можно монтировать в многоквартирных домах, не создавая нагрузки на полы и не внося изменения в конструкцию централизованного отопления. При желании можно использовать электрический теплый пол в деревянном доме – здесь могут быть уложены любые типы полов.

Расчеты потребления электроэнергии

Проводя расчет расходов потребления электроэнергии электрических теплых полов, необходимо определиться в первую очередь три составляющие:

• Площадь обогреваемого помещения.
• Тепловые потери здания.
• Мощность теплого пола.

Эти показатели являются общими. Для более точного расчета вам придется найти информацию и по более конкретным факторам, влияющим на данный конечный показатель. О них мы уже писали выше (площадь остекления, количество дверей и прочее).

Для примера можно сделать расчет потребления на один квадратный метр обогреваемой площади. У нас есть площадь пола, равная 1 м². Сегодня производители теплых электрических полов предлагают различные модели с разными мощностями. Мы для примера возьмем мощность 150 Вт/м². Для обогрева одного квадратного метра нам потребуется 0,15 кВт электроэнергии. Умножаете это на 24 часа в сутки, получаете 3,6 кВт/ч в день. Это число умножаете на тариф. Вот и ваши расходы электроэнергии за сутки.

Экономим на использовании теплого пола

Но здесь есть один очень интересный момент, связанный с терморегулятором. Понятно, что по максимальной теплоотдаче электрический теплый пол будет работать лишь в самом начале, когда необходимо нагреть помещение до определенной температуры. Затем сам прибор начинает работать, так сказать, периодически. В чем суть принципа работы теплого пола?

• С помощью терморегулятора выставляется необходимый для данного помещения температурный режим.
• Происходит нагрев кабеля до заданного температурного показателя.
• Затем идет остановка подачи электроэнергии.
• Какое-то время теплый пол просто не работает только из-за того, что напольное покрытие еще отдает тепло в помещение.
• Дойдя до критической нижней точки, терморегулятор срабатывает и подключает подачу электроэнергии на нагревательный кабель.

Получается так, что электрическая система работает не все 24 часа в сутки. Помните, мы говорили о 30% экономии? Это они и есть. Из нашего примера получается, что отопительная напольная система будет потреблять не 3,6 кВт, а 2,4 кВт. Существенная разница. Но и это еще не все, что касается вопроса, сколько потребляет теплый пол электричества.

Экономичный вариант – пленочный пол

Многое будет зависеть от того, какой напольный материал был уложен на теплый пол в качестве отделки. От этого будет зависеть тепловая отдача покрытия, а соответственно и потребность в электроэнергии. К примеру, для керамической плитки необходим теплый пол мощностью 180 Вт, для ламината 130 Вт. Варьируя этими показателями, можно правильно подобрать отопления к каждому отдельно взятому помещению.

В качестве дополнения ко всему вышесказанному необходимо сказать, что потребление электрического тока также будет зависеть и от интерьера комнаты: установлена ли в нем мебель, какая она, установлены ли на полу другие предметы (к примеру, пианино, сундук и прочее). Почему этот фактор является немаловажным? Все дело в том, что схема расположения элементов теплого пола как раз и зависит от места установки предметов мебели. Специалисты рекомендуют под них теплый пол не монтировать.

• Во-первых, тепло из-под мебели выделяться в помещение не будет. А, если и будет, то только в мизерных количествах.
• Во-вторых, есть большая вероятность, что в местах установки мебели, а, точнее сказать под их ножками, может произойти излом кабеля или пленки, что приведет к разрыву электрической цепи, а, значит, теплый пол работать не будет.

Специалисты поэтому при проведении расчета не берут полностью всю отапливаемую площадь помещения, а всего лишь 70%. И это опять экономия.

Комфорт плюс экономия энергоносителя

Получается очень интересная картина. Определить точно, сколько потребляет электрической энергии теплый пол, достаточно сложно. Посмотрите, сколько факторов надо учитывать, чтобы сделать точный расчет. Если вы решаетесь выполнить его самостоятельно, то это может быть очень затруднительно. Поэтому рекомендуем использовать упрощенный вариант, который мы вам показали, с небольшими  добавками на вид напольного покрытия и на учет используемого терморегулятора.

Принцип работы и преимущества

Тёплый пол – это отопительная система, в которой нагрев воздуха в помещении осуществляется снизу, из-под напольного покрытия.

Может использоваться как основной или дополнительный источник обогрева комнаты, но для каждого помещения он подбирается индивидуально. Диапазон регулировки температуры составляет от -30 до +70 градусов.

В зависимости от источника потребляемой энергии, напольные системы обогрева делят на:

1Электрические

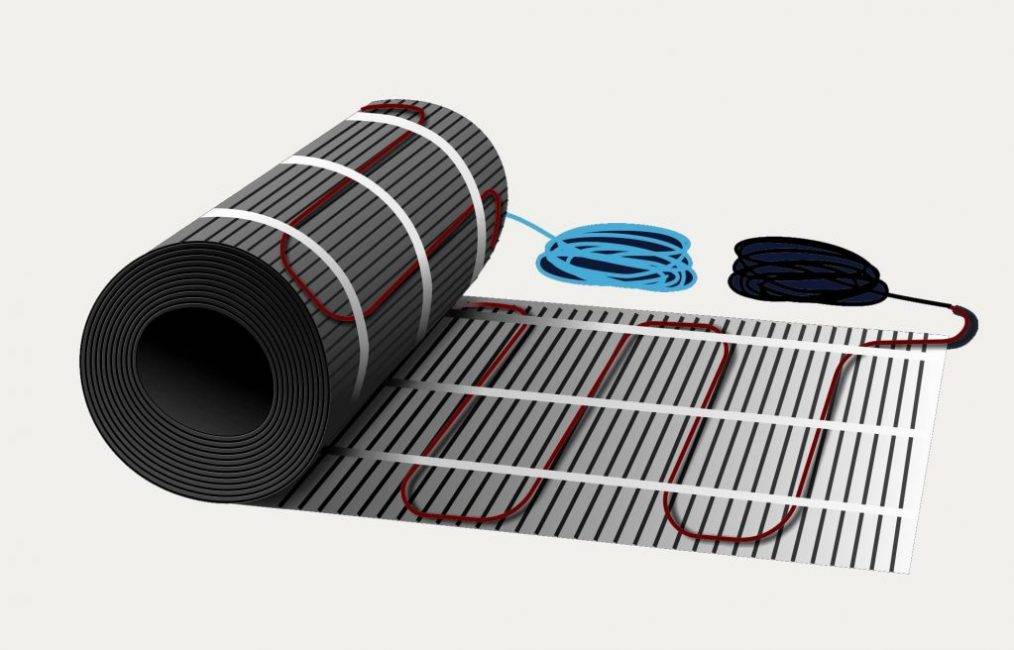

Электрический мат теплого пола

2Водяные

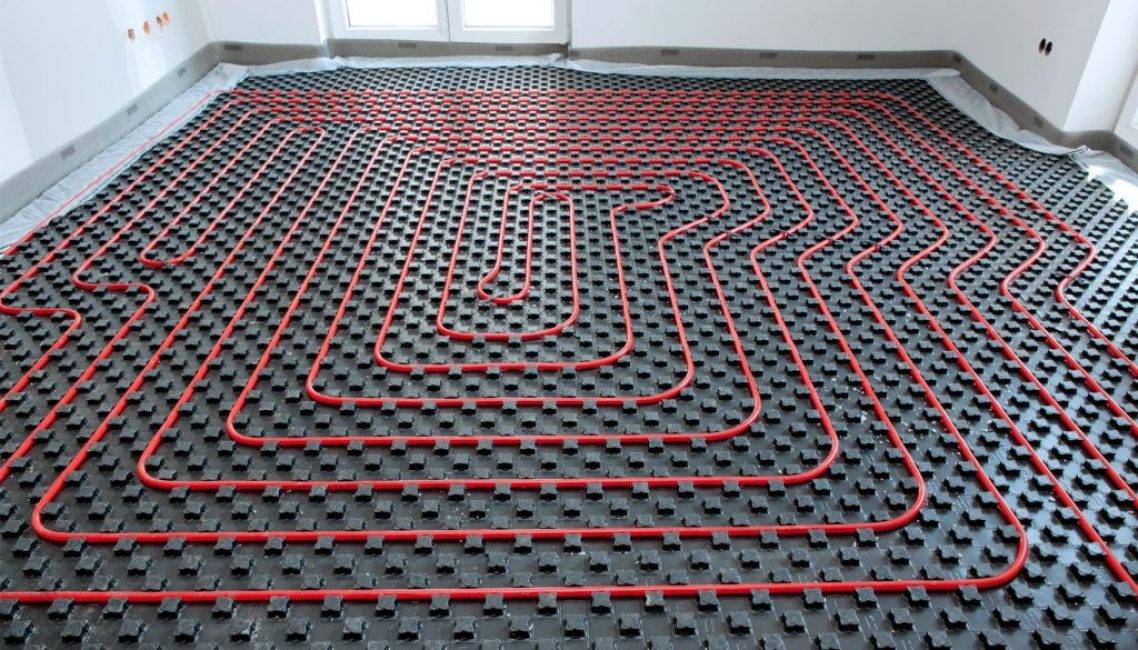

Водяной контур теплого пола

Преимущества такого отопления перед радиаторами: равномерный прогрев воздуха в помещении.

При выборе системы в расчёт принимаются такие факторы:

• площадь помещения и его состояние (косметический или капитальный ремонт)
• вид напольного покрытия (плитка, линолеум, ламинат)
• какой способ управления будет востребован
• необходимая мощность для оптимального обогрева
• наличие дополнительного источника отопления (батареи, кондиционер, сплит-система)

Качественный напольный обогрев обладает такими характеристиками:

• надёжность
• долговечность
• простота монтажа
• экологичность
• быстрота нагревания

В систему электрического напольного утепления входят:

1Нагревающие элементы

2Терморегуляторы (бывают механическими, электронными с сенсорным экраном и программируемыми)

3Установочный комплект (для кабельного пола – термодатчик, защитная трубка, фиксатор угла поворота, подрозетник, гофротруба)

Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Электрический тёплый пол под плитку

Существует несколько электрических систем для обогрева. Все они основаны на том, что ток, проходя по проводнику, производит тепло согласно закону Ома.

Естественно, если электрический ток не производит какой-либо работы, не производит излучения, то все электрические системы должны бы быть равноценны, но есть одно но. Дело в том, что тепло поступает не только в помещение, в котором вы расположите данный элемент, но и на этаж ниже.

Чтобы потери были минимальны, слой покрытия под отопительным элементом должен иметь хорошую теплоизоляцию, а сверху низкую.

Теплоизоляцию можно увеличить 2 способами – увеличить прослойку материала, либо взять материал с низкой теплопроводностью.

Как показывает практика, разные модели электрических тёплых полов показывают разную эффективность.

Ещё хотелось бы обратить внимание на такое понятие, как инфракрасный тёплый пол

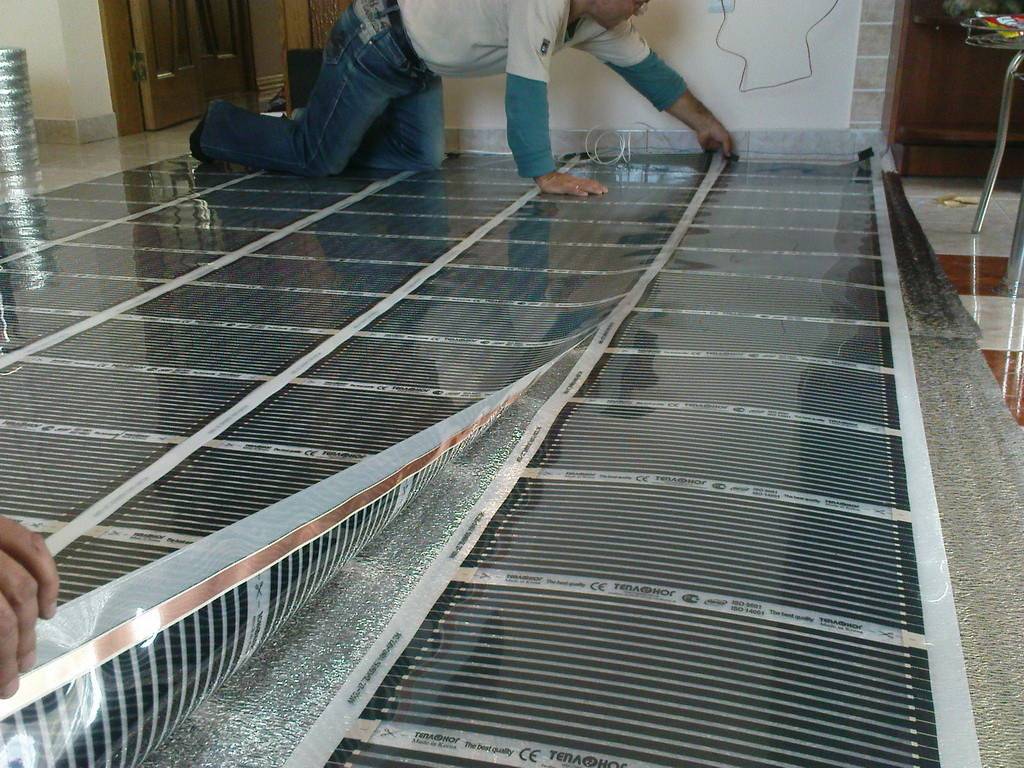

Укладка инфракрасного пола

Дело в том, что тепло можно передать 3 способами:

• конвекция (передача через потоки воздуха);
• теплопроводность (тепло передаётся при соприкосновении двух предметов);
• излучение (инфракрасное);

В основном, теплопроводность приводит к обогреву соседа или улицы, поэтому непосредственно она почти не участвует в обогреве. Конвективных потоков от «тёплого пола», по-видимому, практически нет. Остаётся одно – все тёплые полы, рассматриваемые в данной статье, являются инфракрасными. Но есть один нюанс.

Чуть выше писалось про водяную модель отопления, там трубы заполняют плоскость пола не полностью. В электрических системах это тоже присутствует, но не во всех, плёночная система заполняет плоскость равномерно, и соответственно, она не требует дополнительной прослойки, в которой за счёт теплопроводности выравнивалась бы температура.

Поэтому она называется инфракрасной. По сути же, это лишь маркетинговый ход, а не какой-то принципиально иной способ передачи тепла, ну или, в некоторых случаях, это говорит о более равномерном распределении тепла.

Электрические полы бывают:

• кабельные,
• ленточные,
• плёночные,
• стержневые;

Разберём каждую из систем.

Основные виды системы теплого пола

Независимо от типа теплого пола основой его конструкции является нагревательный элемент. При этом каждый тип системы имеет свое строение и принцип работы.

ИК пленочное устройство

Такой вид оборудования для теплых половых покрытий состоит из крепкого термостойкого пленочного покрытия, между слоями которого находится греющий проводник — углеродная пастообразная смесь.

Все элементы нагрева в системе соединены медными шинами, которые пропускают ток к источнику инфракрасного излучения.  При этом тепловая энергия направляется не только для обогрева воздуха, а и расположенных вблизи предметов.

При выборе пленочных отопительных устройств учитывается их мощность – от 130 до 230 ватт на метр квадратный. Укладка греющей конструкции проводится непосредственно под финишную поверхность. Использование стяжки для систем обогрева такого типа недопустимо.

Инфракрасный пленочный пол

Стержневой карбоновый пол

Такая система обогрева состоит из гибких карбоновых стержней, которые являются ее греющими компонентами. Работает оборудование от электрической сети. Ток поступает к устройству по проводникам из меди. Они объединяют стержни в единую систему.

Максимальная длина такого греющего изделия достигает 25 метров. Ширина стержневого мата составляет 83 сантиметра при шаге 9 -10 сантиметров. Особенностью системы является способность понижать показатель мощности при достижении на участке максимального температурного режима.

Стержневой карбоновый пол

Резистивный греющий кабель

Устройство представляет собой облаченный в защитную оболочку кабель. Он может состоять из одной или двух жил. Нагрев поверхности пола происходит за счет прохождения по проводу электрического заряда.

При укладке резистивного кабеля берется во внимание его длина

Она имеет немаловажное значение, так как резать устройство нельзя. Выпускают одножильную и двухжильную кабельную систему обогрева длиной от 7 до 22 метров

Все характеристики, включая мощность оборудования, указываются в инструкции, прилагаемой к каждой отдельной модели

Выпускают одножильную и двухжильную кабельную систему обогрева длиной от 7 до 22 метров. Все характеристики, включая мощность оборудования, указываются в инструкции, прилагаемой к каждой отдельной модели.

Резистивный греющий кабель

Термоматы

Нагревательные маты – это тот же резистивный кабель, но имеющий армирующую основу в виде сетки. При этом провод зафиксирован определенным шагом. Длина матов может быть разная, а ширина чаще всего составляет 45 сантиметров.

Благодаря сетке, которая удерживает кабель, намного облегчается монтаж системы. Укладка оборудования проводится в стяжку или на клеевой раствор.

Средняя мощность изготавливаемых термоматов составляет на один метр квадратный 150 ватт. При разделении устройства на необходимые части разрезы делаются только по армирующему материалу, резистивный кабель при этом должен быть не тронутым.

Нагревательный мат

Электрические полы на основе аморфной металлической ленты

В данной системе вместо кабеля используется лента, толщина которой четверть миллиметра. Как утверждает производитель, такая лента более прочна, меньше потребляет электроэнергии при той же выработке тепла, малое электромагнитное излучение. Такие системы выпускаются в виде матов.

Плюсы матов с аморфной металлической лентой:

1. Малая толщина, заметно меньше миллиметра.
2. Прочность металлической ленты довольно высока.
3. Независимость от ЖКХ.
4. Используется как дополнительная система отопления.
5. Нет необходимости монтажа стяжку, можно положить поверх плитки.
6. Поскольку маты можно монтировать поверх плитки, то они ремонтнопригодны или, по крайней мере, заменяемы.
7. Пониженное потребление электроэнергии. Это, видимо, связано с тем, что теплоотдача потолку соседа минимальна.
8. Можно расположить мат так как нужно в любой момент, если он кладётся поверх плитки.
9. Можно в любой момент перенести мат в другую комнату или туда, куда нужно.
10. Более равномерный прогрев мата по сравнению с кабельным тёплым полом.

Минусы матов с аморфной металлической лентой:

1. Ремонт повреждённой ленты довольно затруднителен.
2. Наверное, ходить по голому мату с аморфной лентой не рекомендуется из-за возможного нарушения изоляции. В таком случае потребуется коврик.
3. Дороги.
4. Дороговизна электричества.

Монтаж матов с аморфной металлической лентой:

1. Все достоинства данной системы проявляются при укладке её поверх плитки. Для этого не потребуется вызывать какого-то мастера, всё делает сам хозяин.
2. Монтаж матов под плитку также возможен. Технология укладки при этом аналогична технологии укладки матов с кабелем.
