Что такое коэффициент уплотнения песка?

Методика определения коэффициента относительного уплотнения песков

При выполнении строительных или дорожных работ с применением земляных работ, подрядчик предполагает внедрение картограммы, которая учитывает коэффициент запаса на уплотнение песка. Для каких производственных и технологических целей предназначено данное действие? Принципиальная сущность материала (песок, гравий, щебень, керамзит и т.д.

) позволяет определить величину соотношения плотности имеющегося сыпучего вещества и его максимальной величины плотности. Эталонные фиксированные значения, которые предназначены для методики определения коэффициента относительного уплотнения песка, рекомендуется искать в соответствующих официальных нормативных положениях регламентах.

В качестве официальных эталонных расчётов допускается использование документов:

• ГОСТ 8736-93;
• ГОСТ 7394-85;
• ГОСТ 25100-95;
• СНиП 2.05.02-85.

Согласно нормативным положениям в проектной официальной документации допускается применение особых параметров коэффициента уплотнения (Купл) для определённых видов строительных, производственных и дорожных работ.

Уплотнение песка

Для потребителей и производственников представлена технологическая таблица, в которой допускается применение рекомендованного параметра расчётов:

Тип производственных работКоэффициент расчёта (Купл)

Вторичный этап засыпки для технологических производственных котлованов	0,95
Наполняемость производственных ячеек, пазухов	0,98
Для режима обратной технологической засыпки	0,98
Для проведения производственных задач для траншей, технологических канав вдоль трассы	0,98-1

Для определения коэффициента уплотнения песка используют первоначальные параметры так называемого условной величины параметра «скелета» вещества. По своему типовому значению, это сплошная твёрдая часть аналитического материала, которая имеет различные параметры по фактическим данным влажности готового материала и степень допустимой рыхлости. При реальном расчёте степень уплотнения песка рассчитывается по показателям зависимости объёмной массы имеющихся в твёрдом состоянии частиц в веществе (в нашем случае аналитический песок), который бы приобрёл в том случае, если всю площадь заняла жидкость (вода).

Для определения реального значения Купл, используется лабораторная система испытаний и расчёта, например для карьерного материала, речного, морского, используемого в работе проводят испытания, и составляется протокол испытания уплотнения песка. В итоге испытания, в процессе лабораторных действий добавляют влагу, для определения точного Купл.

Как определяется Купл в процессе добычи материала?

Некоторые заказчики требуют от производителей материала предоставить данные по коэффициенту уплотнения в самом начале добычи материала, и важным фактором расчёта данных является послойное уплотнение песка. Ниже приведены варианты уплотнения по региональным параметрам:

Уровень разработанного слоя земляного полотнаГлубина для слоя, в метрахУсовершенствованное допустимое покрытиеОблегчённый или переходной тип покрытия

Климатические зоны
I-III	IV-V	I-III	IV-V
Верхний слой	Меньше 1,5 метров	0,95-0,98	0,95	0,95	0,95
Нижний слой без наличия влаги (жидкости)	Свыше 1,5 метров	0,92-0,95	0,92	0,92	0,90-0,92
Слой подтапливания	Более 1,5 метров	0,95	0,95	0,95	0,95

При помощи этих данных можно с лёгкостью произвести измерение уплотнения песка прибором. Вместе с этим, необходимо помнить, что в конкретной ситуации потребуется учитывать воздействие дополнительных параметров на грунт, (как в одну сторону, так и в другую-большую или меньшую величину показателя).

Как изменить плотность прибором?

В лабораторных условиях используют специальный прибор в виде металлического кольца и металлического стрежня. Полное название прибора определения коэффициента уплотнение и плотности песка — пикнометр.

Измерение коэффициента плотности песка

Возьмём, к примеру, из аналитической партии примерно 30 кг вещества. Просеиваем материал через специальное сито, с диаметром ячейки в 5 мм. Высушиваем материал и доводим его до комнатной температуры. На сайте интернет-журнала «О спецтехнике» можно ознакомиться с дополнительными методами определения коэффициента плотности.

Далее мы перемешиваем аналитический материал и разделяем на 2 равные части. Взвешиваем пикнометром каждую часть материала и заполняем образец протокола испытания уплотнения песка. Добавляем в пикнометр примерно 2/3 части дистиллированной воды на весь объем испытуемой партии. Содержимое прибора перемешиваем и помещаем в песчаную готовую тару в виде ванны, которая расположена под определенным наклоном.

Технические виды строительных смесей

ПГС — смесь из песка и гравия. Используется для строительных работ. Состав смеси регламентируется ГОСТом 23735-2014.

ЩПС — смесь из щебня, гравия, песка естественной добычи. Производится по ГОСТу 25607-2009.

ЩПС из дробленых бетонов — изготавливаются по техническому регламенту ГОСТа 32495-2013.

В оценке качества смесей учитывают:

• общие показатели составного материала;
• свойства песка;
• свойства щебня, гравия.

Происхождение и пути добычи строительных смесей

Песчано-гравийные смеси добывают из гравийно-песчаных, валуйно-гравийно-песчаных пород.

В состав ПГС входят:

• песок крупностью 0,05–5 мм;
• гравий 5–70 мм;
• валуны свыше 70 мм.

Наличие гравия колеблется от 10-90% от общей массы.

Производят два вида песчано-гравийной смеси:

• природная смесь, добываемая и поставляемая без переработки;
• обогащенная смесь добывается природным путем, обогащается добавкой или извлечением песчано-гравийной составляющей.

Добычу ПГС производят из оврагов, озер и морей. Морской материал самый чистый. В остальных могут быть примеси из глины, известняка, сора.

В состав ЩПС естественного происхождения входит щебень основной (40–80 мм, 80–120 мм) и расклинивающей фракции (5–20 мм, 5–40 мм).

Дробимость щебня из осадочных пород, а также щебня из изверженных пород имеет марку 400 и 600 соответственно.

ЩПС из дробленого бетона, железобетона включает:

• неорганическую щебеночную дробь крупностью от 5 мм;
• неорганический песок, получаемый из дробимого бетонного щебня.

Материалы являются дробимыми остатками при разрушении бетонных или железобетонных строительных конструкций.

Общие сведения

Уплотнение нерудных материалов выполняется не только при выполнении строительных работ, но и во время их хранения, перевозки и разгрузки. Показатель плотности щебня, почвы, глины, отсева, их смеси и так далее изменяется естественным способом и с помощью физического воздействия – трамбования. Чтобы определить, насколько уменьшается объем насыпи, требуется знать коэффициент усадки песка или другого нерудного материала. Для вычисления этого показателя используется соотношение общей и наибольшей плотности.

Щебеночная, грунтовая, песочная и другая насыпь состоит из отдельных зерен, между которыми всегда присутствует не заполненное пространство. Это пустоты или поры. От их размера зависит объем, который будет занимать материал. Другими словами, например, коэффициент уплотнения щебня 20 40, глины, песчано-гравийной смеси представляет собой разницу между насыпью в обычном состоянии и после трамбовки.

Между зернами насыпных материалов всегда имеются пустотыИсточник отделка-комнаты.рф

Эта физическая величина выражается с помощью значения Купл. Данный показатель является нормативным числом. Для его определения используют ГОСТ и СНиП. Это самый простой способ, чтобы узнать нужное значение. Данное число показывает, во сколько раз стал меньше объем конкретного природного нерудного ископаемого после трамбовки или транспортировки.

Уплотнение материала с помощью физического воздействия позволяет повысить прочность основания, например, фундамента. Трамбовка выполняется ручным способом или при использовании спецтехники. Это может быть виброплита или дорожный каток. Для определения степени уплотнения применяется специальный прибор.

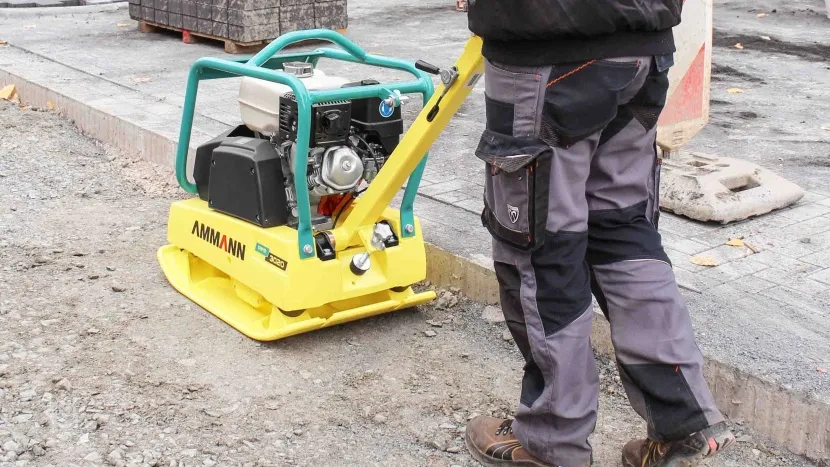

Вибрационная трамбовка – популярный способ. В результате воздействия (ударов) эксцентрикового груза зерна природного нерудного ископаемого максимально уплотняются. При сильных ударах этот способ позволяет выполнить трамбовку в толще насыпи.

Процесс вибрационной трамбовкиИсточник energo-diesel.ru

Если используется механический каток, тогда осуществляется статическое уплотнение. Оно выполняется под собственным весом материала и массой машины. При статическом уплотнении вверху расположенный слой не дает утрамбоваться внизу находящемуся, например, песку. Такой вариант трамбовки не всегда подходит при проведении строительных процессов.

Круглосуточная продажа песка, щебня, бетона с доставкой.

Новости:

• Центр иностранных языков 18.01.2017
• Материалы для шумоизоляции 16.05.2016
• Реставрация старых садовых дорожек 17.04.2016
• Тёплый наливной пол. 05.04.2016
• Крепежный брус лестницы 09.03.2016
• Что стелить на пол ламинат или линолеум? 26.02.2016
• Огород в стиле постмодернизма 07.02.2016
• Способы выравнивания полов. 02.02.2016
• Как сделать теплый деревянный пол 28.01.2016
• Щебень и песок в строительстве 23.01.2016
• Гранитный щебень 22.01.2016
• Строительство автомобильных дорог 23.12.2015
• Плитный фундамент 21.12.2015
• Использование гранитного щебня при строительстве фундаментов 15.12.2015
• Возведение фундамента для строительства дома на болотистой местности 15.12.2015
• Сферы применения торфа 09.12.2015
• Ремонт бетонной отмостки и ее установка – дело рук хозяина 08.12.2015
• Арендовать виброплиту в Солнечногорске 02.12.2015
• Щебень и Гравий 08.11.2015
• Щебень и песок в строительстве 07.11.2015
• Грунты и удобрения 15.05.2015
• ПГС и ОПГС отличие 02.05.2015
• Лещадность щебня, что это такое? 23.04.2015
• Земля грунт для посадок для грядок 19.04.2015
• Грунт для поднятия уровня участка. 14.04.2015
• Конский навоз 11.04.2015
• Какой песок нужен для бетона? 06.04.2015
• Красногорск 28.03.2015
• Какой песок лучше для огорода 24.03.2015
• Песок в Химках 20.03.2015

Плодородный грунт — земля с богатым составом

Такой грунт относится к растительному виду, обогащенному различными добавками: песок, торф, перегной и т.п., которые способствуют быстрому и качественному росту растительных культур. По своему составу плодородный грунт должен соответствовать некоторым требованиям:

• быть насыщенным макро и микроэлементами;
• иметь нейтральную кислотность;
• по структуре — комковатый;
• отлично пропускать через себя воздух и воду.

Благодаря этим качествам, плодородный грунт широко используют растениеводческие предприятия, фермеры, агротехнические компании. Ценят его за достаточно хороший состав, который способствует значительному повышению качества почвы, а также цена на плодородный грунт очень доступна. Растения в такой среде постоянно получают питание, следовательно, каждая стадия роста проходит без проблем, что ни может не радовать агронома.

Состав грунта

Для каждого вида растения возможен индивидуальный подбор полезных составляющих. Наша предлагает купить плодородный грунт с вашими корректировками по составу. Если вы не знаете чего и сколько надо, то наши специалисты подберут необходимое процентное соотношения компонентов.

Чаще всего берут грунт с классическим составом:

• Песок — 20%;
• Чернозем — 30%;
• Торф — 50%.

К этим компонентам добавляют минералы и воду.

Совет! Пойменная земля, обладающая высокими характеристиками, верхний слой почвы с луга или поля отлично подходит для основы состава плодородного грунта. Но чтобы этот плодородный состав работал на вас, необходимо перед его засыпкой провести расчет коэффициента уплотнения грунта.

Используемые материалы

Для оснований разного типа может использовать как местный грунт, подвергнутый трамбовке, так и завозные материалы. Чаще всего трамбовке подвергают местные грунты полускального и песчаного типа. Уже суглинки, и тем более глинистые грунты необходимо убирать на глубину котлована и заменять подушкой из песка и гравия.

При этом слои основания обязательно подвергают трамбовке, эффективность которой зависит от следующих факторов:

• материал слоя. Для щебня разных пород, гравия, гравийно-песчаной смеси (ПГС) и песка коэффициент уплотнения сильно отличается;
• фракции материала. Чем крупнее фрагменты, тем сложнее их уплотнить;
• способа трамбовки – ручная, механизированная – и прилагаемого усилия;
• высоты и общего объема засыпаемого слоя;
• наличие материала с зернистостью меньше, чем задано нижней границей данного класса (например, для щебня фракции 5…20 содержание камня размером до 3 мм включительно составляет около 5% — такое расхождение мало повлияет на степень уплотнения. Если процентная доля составляет ¼…1/4 объема – придется вносить поправки);
• лещадности (для щебня). Этот параметр выражает отношение содержания кубовидных камней к плоским. Чем ниже лещадность, тем больше кубических элементов и тем плотнее можно утрамбовать щебень;
• влажности слоя.

Нормы качества, фракции и другие параметры щебня регулируются ГОСТ 8267-93 для щебня и ГОСТ 8736-2014 для строительного песка.

Соответственно, степень уплотнения любого сыпучего материала, выражаемая безразмерным коэффициентом, зависит от типа материала и условий работы.

Технология уплотнения грунта катком или виброплитой при помощи щебня

Преимущественно щебень используется для уплотнения верхнего слоя грунта. Предварительно проводится исследование почвы, бурят отверстие на 50-70 см вглубь, затем определяется наличие грунтовых вод, состава, типа грунта.

Технология уплотнения грунта щебнем в промышленных условиях включает в себя использование крупногабаритной техники: бульдозеров, тракторов, экскаваторов, в небольших, домашних условиях, может применяться и обычная лопата. Также необходимо определить водянистость почвы, возможно ее придется увлажнить или наоборот подсушить.

После формирования котлована, засыпают щебнем и при помощи виброплиты или катка уплотняют его. Следует учитывать, что слой станет меньше после трамбовки. Рекомендуется делать углубление на 50 см, засыпая поверхность щебнем, но может потребоваться и другая глубина.

Трамбовка продолжается до тех пор, пока почва не перестает оседать, иначе фундамент обречен на крошение. Проверка уплотнения щебня может проводиться при помощи того же оборудования, определяя, есть ли движение в верхнем слое.

Преимущественно процедура трамбовки сначала производится в вырытом котловане до засыпания материала, чтобы предотвратить продавливание грунта. Подробно об уплотнении грунта щебнем смотрите в видео.

Сегодня плиточный клей широко применяется во время ремонта, с его помощью можно клеить самые разнообразные материалы. Тут все о его составе.

Для отделки фасада и стен домов и самых разных сооружений стали часто использовать декоративную штукатурку Короед. Здесь все о технологии ее нанесения.

Расценка на процедуру уплотнения может сильно колебаться в зависимости от компании подрядчика, качества и типа щебня, но особенно сильно зависит от удаленности участка стройки, а также сложности условий.

В некоторых случаях требуется повышенная плотность насыпи, когда окружающие условия склонны к разрушению фундамента, например, болотистые места, повышенная влажность, риск оползней и т.д.

Коэффициент уплотнения строительного песка

Все нерудные сыпучие стройматериалы обладают пористой структурой — между частицами, из которых они состоят, находятся полости, наполненные воздухом. Поэтому любое длительное или сильное механическом воздействии меняет их плотность за счет удаления воздуха из пор или насыщения газом, то есть плотность постоянно меняется. Это имеет значение для точных расчетов требуемого количества, особенно когда по технологии необходимо уплотнение.

Что такое уплотнение?

Песок может быть и основой грунта. При любых земляных работах (рытье траншей или котлованов, трамбовка их дна) на песчаной почве также происходит изменение плотности. В строительстве для расчетов используют следующие параметры: насыпную плотность — отношение веса к объему в неутрамбованном состоянии; коэффициент уплотнения.

КУпл показывает, во сколько раз уменьшился объем после какого-либо механического воздействия. Его применяют во время выполнения следующих видов работ:

• устройство фундаментных подушек;
• подсыпка при строительстве или ремонте дорог;
• обратная засыпка траншей, их трамбовка;
• заполнение емкостей;
• определение соотношения компонентов различный строительных растворов или смесей.

Типы воздействий, которые меняют насыпную плотность:

• рыхление, промывка в процессе добычи;
• сила тяжести во время хранения;
• рыхление при погрузке на транспорт;
• тряска в процессе перевозки;
• трамбовка;
• рыхление во время обратной засыпки траншей или котлованов.

Стандартная величина КУпл

Коэффициент уплотнения обязательно должен быть указан в документах при покупке любого песка. Особенно важен этот показатель, если цена установлена за единицу объема (м3) товара. Транспортировка его к заказчику неизбежно сопровождается трамбовкой. Для расчетов необходимого количества для конкретного вида работ нужно точно знать, на сколько меняется объем. Стандартный КУпл строительного песка — от 1,05 до 1,3. На эту цифру умножают требуемый объем. То есть, чтобы получить 1м3, заказывают от 1,05 до 1,3 м3.

От чего зависит:

• Место и способ добычи. Речной песок отличается от карьерного однородностью и более крупным размером частиц, что снижает значение параметра. То есть при транспортировке, прочих действиях его трамбовка меньше, чем у добытого в карьере.
• Количество примесей. Чем их меньше, тем больше показатель уплотнения.
• Вид транспорта. Минимальная трамбовка происходит, если его доставляют по морю, немного больше меняется объем при применении железных дорог, максимальная — во время перевозок автотранспортом.
• Расстояние. Длительность тряски во время перевозке напрямую связана с изменением объема сыпучего материала. Если нужна транспортировка на большие расстояния, делают запас не менее 30 % (КУпл 1,3).
• Тип оборудования. Если приходится уплотнять грунт ручными приспособлениями, то КУпл меньше, чем при использовании вибротрамбовок, виброплит или катков.
• Влажность. У сырого песка поры между частицами заполняются каплями воды, поэтому плотность под воздействием любых факторов меняется незначительно.

При земляных работах пользуются специальной таблицей с нормами КУпл.

Тип работ	Значение
Засыпка пазух	0,98
Обратная засыпка траншей	0,98
Обратная засыпка котлованов	0,95
Ремонтные у дорог	0,98-1

Приведенный параметр используют не так, как КУпл при учете потерь объема после перевозки — необходимое количество не умножают, а делят на коэффициент.

Коэффициент уплотнения песчаного грунта

Отношение фактической его плотности (в сухом виде) к максимально возможной.

Толщина слоя, см	0,05-0,20	от 0,20
до 200	0,91	0,93	0,94
от 200 до 400	0,92	0,94	0,95
от 401 до 600	0,93	0,95	0,96
от 601	0,94	0,96	0,97

Указанными параметрами пользуются так же, как при расчетах засыпки или ремонтных работах.

Есть еще одна используемая величина — коэффициент относительного уплотнения. Это показатель отношения требуемой плотности грунта, рассчитанной с учетом КУпл, к принятой при вычислении объемов.

Типология методов уплотнения грунта

Существует условная система подразделения методов уплотнения, группы которых формируются исходя из способа достижения цели — процесса выведения кислорода из слоев почвы на определенной глубине. Так, различают поверхностное и глубинное исследование. Исходя из типа исследования, специалисты подбирают систему оборудования и определяют способ его применения. Методы исследования почвы бывают:

• статическими;
• вибрационными;
• ударными;
• комбинированными.

Каждый из типов оборудования отображает метод применения силы, например пневматический каток.

Частично такие методы применяются в малом частном строительстве, другие исключительно при построении крупномасштабных объектов, возведение которых согласовано с местной властью, так как некоторые из таких строений могут оказывать влияние не только на заданный участок, но и на окружающие объекты.

Коэффициент уплотнения (запас прочности) по таблице СНИП

Нормальное значение уплотнения щебня представляется в виде таблицы СНИП. Существует определенная формула, благодаря которой можно рассчитать коэффициент уплотнения, важнейшим условием является фракция. Итак, рассмотрим насыпную плотность материала:

Фракция, мм	Насыпная плотность
Гранитный щебень	Гравийный щебень
0-5	1500
5-10	1430	1410
5-20	1400	1390
20-40	1380	1370
40-70	1350	1340

Для получения более достоверных данных можно взвесить определенный объем щебня, затем провести расчет на основании формулы:

Вес = масса / объем.

Затем необходимо укатать смесь в такое состояние, которое будет использоваться на площадке, затем замеряется площадь. Выполняется расчет снова, по той же самой формуле. Таким образом получается 2 цифры: плотность до трамбовки и после.

Необходимо разделить полученные цифры и определить коэффициент относительного уплотнения щебня.

Коэффициент уплотнения щебня по СНИП не дает жестких норм необходимого уровня трамбовки, но есть рекомендованные нормы и незначительный разброс в зависимости от минерального состава материала. Данный параметр указывает на возможность уменьшения объема щебня при сохранении той же массы.

Уплотнение происходит при определенных условиях, воздействии извне. Коэффициент уплотнения щебня (Ку) описывает таблица СНИП. Числовое значение поставляется в виде пропорции между лабораторно созданными пробами материала и обычной плотности.

Документом (ГОСТ 8269.0–97) нормируется несколько основных методов использования исчислений:

• соотношение истинной плотности к натуральной породе;
• средняя плотность к горной породе;
• плотность насыпи и количества пустоты в ней.

Щебень имеет определенные классификации и отмечаются соответствующей маркировкой, которая описывается в ГОСТ 8267-93. В частности, этот стандарт фиксирует методику определения коэффициента. Преимущественно показатель содержится на этикетке продукта или в сопроводительной, технической документации.

Предприятие заказывает исследование в специальных лабораториях, где на определение показателя необходимо 3 дня. С выездом на место проведения работы могут производиться пробы, но он будут стоить существенно больше. В среднем показатель находится в пределах 1,1-1,3.

Достоинства и недостатки

Количество плюсов бутового камня впечатляет. Не зря он до сих пор является одним из популярных строительных материалов. В числе его достоинств:

• Экологичность. Благодаря природному происхождению бутовый камень безвреден для здоровья, что добавляет ему популярности.
• Значительная стойкость к износу. Плесень, насекомые, влажность, перепады температур, ветер не страшны бутовому камню и не ухудшают его качеств. Он хорошо выдерживает вертикальные и горизонтальные нагрузки.
• Простое изготовление. Для получения бутового камня не требуется каких-то сложных технологий или оборудования. И это хорошо сказывается на его цене.
• Большой срок службы. Здания из бутового камня могут стоять более сотни лет.
• Эстетичный внешний вид. Бутовый камень не только надежен, он прекрасно смотрится в декоративных композициях.

При наличии умелых рук композиции из бутового камня легко превращаются в произведения искусства

Недостатки у данного строительного материала тоже имеются. Основной – трудоемкость при использовании. Для того чтобы красиво уложить бутовый камень, подобрать подходящие друг к другу куски, требуется немалая сноровка. Но – все приходит с опытом. Накопив его, вы сможете совершенно преобразить свой дачный участок, причем собственными руками и с небольшими затратами.

Главная задача – подобрать подходящие по форме и размеру камни

ЩПС в дорожных работах

Щебеночно-песчаные смеси активно применяются и в строительстве дорог, в этой сфере востребованы ЩПС С3-С6. Смеси с крупным щебнем в составе группы С5, С6 используются при создании нижнего слоя дорожных оснований, они обеспечивают устойчивость дорожного полотна под влиянием нагрузок, препятствуют появлению трещин на его поверхности. С3 и С4 применяются в асфальтовых и покрытиях . С 6 используется при сооружении массивных бетонных конструкций, площадок для тяжелого автотранспорта, создании взлетных полос аэродромов.

К качественным характеристикам ЩПС можно отнести неограниченный срок хранения, смеси можно складировать даже под открытым небом в непосредственной близости от места проведения работ, с течением времени они не потеряют своих качеств, это полностью готовый к применению материал, не требующий использования смесительных установок в процессе создания дорожных оснований. Приобретение щебеночно-песчаной смеси более выгодно, чем покупка двух компонентов смеси и самостоятельное их смешивание в нужных пропорциях.

Определение Ку в лабораториях или полевых условиях

Имея на руках проект с заданным коэффициентом уплотнения ПГС, песка или грунта, необходимо установить, соответствует ли фактическая плотность основания нужному значению. Для этого используются различные методики.

С помощью отбора проб

Этот способ наиболее точный, но не очень скоростной. Требуется участие лаборатории, поскольку на стройплощадках сложно организовать благоприятные условия для измерений.

Для опытов используются режущие кольца известного объема. Без нарушения структуры материала производится отбор проб и дальнейшее их взвешивание.

Отобранный в нескольких точках участка грунт упаковывается в герметичную тару и отправляется на исследование. После получения результатов взвешивания определяется зависимость плотности грунта от влажности и рассчитывается фактический коэффициент уплотнения в каждой точке отбора. После оценки степени подготовки грунта выносится решение о продолжении или прекращении работ по трамбовке грунта.

Динамическим плотномером (пенетромером)

Измерения применяются в качестве экспресс-метода, позволяющего оценить степень уплотнения основания в полевых условиях. Динамический плотномер представляет собой заостренный стальной стержень с ручкой и ударной площадкой. На нем подвижно закреплен груз определенной массы.

Плотномер устанавливается вертикально на основание. Затем груз поднимается и сбрасывается на ударную площадку. При этом стержень постепенно погружается в грунт. Количество ударов подсчитывается.

После того как наконечник полностью опустится ниже поверхности, по специальной таблице определяется коэффициент уплотнения. Если он меньше требуемого проектом, производится дополнительная трамбовка. Если Ку соответствует нужному значению, основание готово к дальнейшим работам.

Пенетромер

Для уплотнения используются виброплиты, ручные и автоматические трамбовки. Чем ближе коэффициент Ку к единице, тем меньше в грунте пустот, соответственно выше плотность.

Электромагнитный метод

При таком способе плотность грунта на стройплощадке сравнивается с ранее установленной в лабораторных условиях. Измерения проводятся специальным прибором, инициирующий электрическое поле. Он передает электромагнитный импульс, который проходит через грунт и фиксируется датчиком, а по изменению значения определяется плотность.

Для испытаний на участке выбирается не менее 5 точек, расположенных по принципу клеверного листа. Большую погрешность дают влажность, крупные твердые включения, неоднородность почвы. Измерения проводятся относительно долго по сравнению с другими вариантами, где результат можно получить за один сеанс.

Метод штампа

При этом способе определяется динамический модуль упругости грунта, который находится в прямой зависимости от его плотности. Прибор состоит из нагрузочной плиты, тензодатчика усилий, штанги с грузом и упругим элементом, акселерометра и электронного блока.

При сбрасывании груза на площадку он, благодаря силе упругости, возвращается в исходное положение. Параметры взаимодействия считываются и обрабатываются электронным блоком. По результатам испытаний определяется модуль упругости, деформации и нагрузка. Информация представляется в графическом или численном виде на дисплее. Плотномер может архивировать и отправлять данные в ПК, что создает предпосылки для более детальной обработки и планирования строительства.

Прямой метод замещения объема

Согласно стандарту ГОСТ 28514-90 плотность грунта может измеряться с помощью пескозагрузочного аппарата или цилиндра с резиновым баллоном. Перед испытаниями в лабораторных условиях определяется плотность песка, в опытах она будет образцом для сравнения.

Для проведения испытаний на уплотненном основании выбирается лунка диаметром 100 мм. В нее из установленного сверху пескобака засыпается песок. Объем загрузки вычисляется по шкале на баке. Далее измеряется вес вынутого грунта. При известных параметрах среды (в данном случае песка) плотность грунта рассчитывается по формуле:

ρ=m*ρ0/m0, где ρ0 и m0 — плотность и масса песка, наполняющего лунку.

В методике с резиновым баллоном в качестве среды используется вода, которая заливается внутрь аппарата. Баллон помещается в вырытую лунку, заполняется водой. По количеству потраченной воды определяется объем грунта. Далее, измерив вес пробы, можно найти искомую плотность и коэффициент уплотнения.

Этот метод можно использовать, если количество твердых крупных частиц превышает 25%. Это щебеночные и гравийные основания, а также подушки из смесей ЩПС или ПГС.

Для чего используется коэффициент уплотнения

Эта безразмерная величина позволяет определить, насколько фактическая плотность отличается от насыпной или максимальной:

• при перевозке коэффициент согласовывается между заказчиком и поставщиком, отгружающим сырье из карьера, со склада или завода;
• при устройстве основания под какое-либо сооружение Ку задается проектом как отношение к максимальной плотности грунта.

Это 2 разных сценария, соответственно, расчет ведется совершенно по-разному.

Коэффициент уплотнения транспортировки Кут

При перевозке за счет вибрации более мелкие частицы перемещаются вниз, заполняют пустоты между крупными зернами. Соответственно, объем груза уменьшается, а плотность увеличивается.

Приемка нерудных материалов, как правило, производится по объему или массе. Чтобы избежать неприятных сюрпризов при получении груза, нужно учитывать неизбежную усадку при транспортировке.

Если материалы принимаются по объему, проводится обмер поставки, то есть размер наполненной части ж/д вагона или автомобиля. Затем полученное значение умножается на коэффициент Кут.

Поведение материала во время транспортировки и складской переработки зависит от гранулометрического состава, влажности, способности слеживаться при хранении, абразивности частиц, а также вида транспорта и климатической зоны. Согласно ГОСТ 9757-90 коэффициент уплотнения песка и других нерудных материалов должен быть согласован с изготовителем, но принимается не более 1,15, т.е. потеря объема не должна быть выше 15%. Кут всегда больше единицы, поскольку рассчитывается как отношение первоначального объема материала к его к объему после перевозки.

Если приемка проводилась по массе, весовые единицы пересчитываются в насыпной объем делением на насыпную плотность по формуле:

V=m/ ρн

Пример.

Поставщиком отгружено 6 м³ песка в кузов грузового автомобиля. После доставки объем естественно уменьшился. При измерении установлено, что он равен 4,8 м³. Требуется определить, была ли недопоставка.

Умножаем 4,8 на Кут=1,15. Получаем V=4,8х1,15=5,52 м³. Налицо недогруз 0,8 м³.

Если приемка ведется по массе, после взвешивания автомобиль с песком масса материала объемом 6 м³ (при стандартной насыпной плотности 1600 кг/м³) должна составлять m=6х1600=9600 кг.

Нормативными считаются технологические потери при перевозке железнодорожным, автомобильным или водным транспортом без перегрузок, по массе не более:

• щебня, гравия, шлака — 1,15-1,24% ;
• песка, ПГС, отсева, керамзита — 1,2-1,34%.

С перегрузками из одного транспорта в другой для всех материалов норма потерь — 1,50-1,54%. Если не хватает больше, поставщик допустил недогруз, что является уже поводом для предъявления претензии заказчиком.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности, так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.
