Техника монтажа
Начнем с того, что кровля из сэндвич панелей — это быстрый и довольно простой монтаж. Однако, как и при любых других строительных работах, требуется тщательная подготовка.
Подготовительный этап
Он включает в себя:
- проверьте точность обрешетки крыши на наличие зазоров;
- перпендикулярность между колоннами и балками;
- проверьте угол наклона;
- если требуется дополнительная гидроизоляция, ее также следует выполнить.
Особенности установки
Как уже упоминалось, установка не является сложным процессом. Но устройство кровли из сэндвич панелей имеет много нюансов, которые влияют на качество конечного результата.
Кроме того, существует проблема обработки материала. Часто панели необходимо обрезать по длине или ширине. Не допускается использование шлифовальной машины. Скорость вращения режущего диска электроинструмента огромна. На поверхности среза создается зона высокой температуры, которая сжигает цинк и полимерный слой, обнажая металл. Именно в местах среза начинается коррозия панелей, что сокращает срок их службы.
То есть, алгоритм проведения установочных мероприятий:
- Сэндвич панели должны быть защищены от контакта с несущими конструкциями. Поэтому последние, а точнее их контактные поверхности, покрываются самоклеящейся уплотнительной лентой.

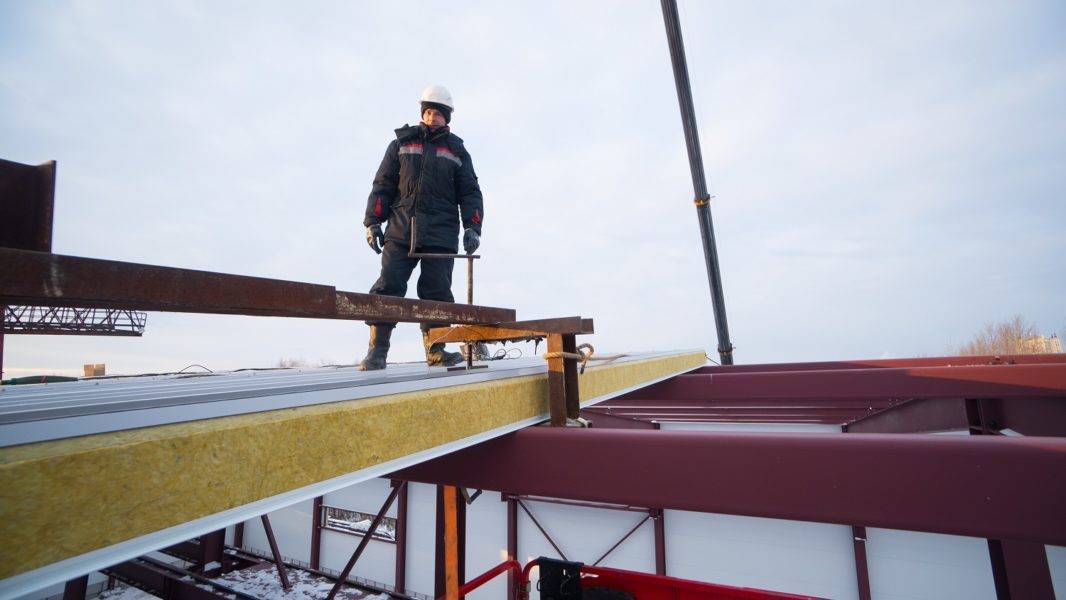

- Панели поднимаются на крышу с помощью крана, где они устанавливаются, начиная с обеих сторон конструкции крыши.
- Смежные панели соединяются с помощью поперечного шва, который обеспечивает полную герметичность стыка. Некоторые производители дополнительно рекомендуют использовать силиконовый герметик для герметизации стыка.
- Все панели крепятся к кронштейнам специальными винтами, имеющими две резьбы: нижняя — для крепления к кронштейну, верхняя — для удержания верхней стальной панели. Саморезы оснащены уплотнениями из неопреновой резины, которая не меняет своих характеристик и свойств при естественных нагрузках в течение всего срока службы.
- Правильная затяжка саморезов очень важна. Во-первых, они вкручиваются в верхнюю волну сэндвич панелей. Во-вторых, их нельзя затягивать слишком сильно, это приведет к сжатию прокладки и тем самым откроет монтажное отверстие для проникновения влаги. Кстати, по той же причине их не следует затягивать недостаточно сильно. В-третьих, крепежные элементы должны быть завинчены точно перпендикулярно плоскости кровельного покрытия.
Так как межблочное соединение является практически нахлестом, соседние панели, подлежащие соединению, должны быть закреплены поверх верхних панелей из оцинкованной стали. Для этого используются короткие металлические саморезы.
Установка с поперечными швами
Если длина откоса достаточно велика и одна панель не покрывает этот параметр, то следует использовать укладку материала с поперечными швами. Вот очень интересная технология, которая основана на процессе создания нахлеста между двумя соседними панелями.
Это делается следующим образом:
- Нижняя стальная панель обрезается на длину перекрытия панели, которая будет установлена в качестве верхней панели.
- Они также имеют фаски на одинаковом расстоянии от теплоизоляции.
- Остается только верхний лист.
- Вырезанная таким образом панель укладывается на соседнюю панель, закрывая часть нижней панели оставшейся стальной накладкой.
- Две соединяемые панели крепятся к кронштейнам, а нахлест фиксируется маленькими саморезами с обязательным натиранием плоскости нахлеста герметиком.
В принципе, на этом этапе можно считать, что многослойная крыша готова. Осталось только установить последние штрихи. Это в первую очередь конек. Между верхними краями панелей укладывается теплоизоляционный материал, а сверху накрывается металлическим элементом, окрашенным в цвет сэндвич панелей. Если крыша примыкает к выступающей стене, стык закрывается так называемой заслонкой. Это угловой профиль, один фланец которого крепится к вертикальной поверхности, а другой — к поверхности панели, закрывая таким образом стык.
Крыша из сэндвич-панелей для индивидуального строительства
Первыми по-настоящему оценили преимущества сэндвич-панелей компании, занимающиеся возведением небольших построек и частных зданий. Технология сэндвич-панелей как будто специально создавалась для малоэтажного строительства, именно в этом секторе проявились все достоинства строительства крыш из полуфабриката.
Во-первых, небольшой вес сэндвич-панели не требовал дорогого и тяжелого подъемного оборудования. Арендованный на два часа обычный автомобильный кран мог поднять на крышу весь необходимый запас кровельного материала, а еще через пару дней крыша была готова. В промышленном строительстве тяжелые краны поднимали больше воздух, чем совершали полезную работу.
Во-вторых, сэндвич-панели — не бетонные плиты, их легко можно перемещать поднимать и, самое главное, – эффективно уплотнять стыки с помощью пенополиуретана и рулонной гидроизоляции. При этом из процесса утепления крыши панелями выводился очень вредный для здоровья этап укладки минерального утеплителя.
В третьих, для эффективного удаления влаги с профилированной поверхности сэндвич-панели необходимо обеспечить уклон не менее 10 о , что очень легко обеспечить на скатной крыше любого малоэтажного строения. Для промышленного строительства, «привыкшего» к работе с плоскими крышами с разуклоном в 5-6 о , применение панелей требовало пересмотр схемы устройства крыш.
До недавнего времени одной из проблем было использование снегозадерживающих систем. Снегозадержатели классической конструкции предусматривали крепление рамы или опор трубчатых элементов к деревянной основе обрешетки. Для сэндвич-панели подобный вариант явно не подходил, так как крепить снегозадержатели к тонкому наружному листу панели было бессмысленно, внутри находился мягкий утеплитель, а до основания достать непросто из-за значительной толщины панели. На сегодня рынок предлагает модернизированные конструкции, в которых снегозадержатели крепятся на гребень профильной поверхности панели.
Рассчитываем его величину
Для односкатной
Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.
Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.
В итоге образуется прямоугольный треугольник.
Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.
Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться метра.
Для двускатной
Принцип расчета для двускатной крыши похож на предыдущий принцип.
Рассмотрим пример
Катет С – это половина ширины здания.
Катет а – это высота от перекрытия до конька.
Гипотенуза является длиной ската.
Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.
Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой: cos A = c+b
Ширина с = 8/2 = 4 метра.
В итоге формула выглядит так:
cos A = 4/10 = 0.4
По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.
Он равняется 66 градусов.
Необходимое оснащение
При сооружении крыши из сэндвич-панелей необходимо постоянно их подрезать с помощью электроножниц, стационарного станка или мелкозубчатой пилы. Не рекомендуется здесь болгарка или устройства горячей резки, поскольку при нагреве линии разреза деформируются и изгибаются, защитное покрытие нарушается и появляется коррозия.
Для транспортировки панелей на крышу применяются вакуумные или механические захваты, которые не повреждают поверхность и не нарушают целостность плит. Перед тем как установить захваты, в нужных местах проклеивается защитная плёнка. Закрепляют панели с помощью длинных нержавеющих саморезов для сэндвич-панелей
, дополненных уплотняющими прокладками и шайбами. Длина крепежей должна соответствовать толщине плит и каркаса.
Чтобы подготовиться к работе, нужно предварительно рассчитать, сколько крепежей понадобится. На их число влияют следующие факторы:
- Ветровая нагрузка. Этот фактор зависит от высоты здания, его локации и угла наклоны кровли.
- Тип постройки (закрытый или открытый).
- Участок крепления. Крайние панели испытывают на себе больше ветровой нагрузки, чем плиты, расположенные в центре.
- Характеристики крепежей (несущая способность).
С опорой на все эти факторы выполняется расчёт нужного количества метизов, и важно, чтобы полученная цифра соответствовала надлежащему СНиП
Монтаж сэндвич-панелей на крышу
Перед установкой сэндвич-панелей на кровельное основание следует приготовить специальные инструменты и ознакомится с инструкцией.
Необходимые инструменты и материалы
Поскольку при строительстве кровли из сэндвич-панелей материал приходится резать и закреплять, а стыки — герметизировать, нужно заранее приготовить специальные инструменты.
Резку трёхслойных панелей лучше выполнять одним из следующих приспособлений:
- электрические ножницы;
- пила с мелкими шипами (для холодной резки);
- станок с режущим диском.
Электрические ножницы быстро и без порчи материала разрезают сэндвич-панели Кроме аппарата для резки в процессе монтажа сэндвич-панелей понадобятся:
- механический или вакуумный захват, который поможет переносить материал;
- длинные саморезы из стали (нержавеющей или углеродистой) со сверлом на конце и шайбы к ним;
- уплотнитель из синтетического каучука как герметик для крепёжных отверстий;
- электрическая дрель (или шуруповёрт), чтобы закручивать элементы крепежа.
Обрешётка под сэндвич-панели
Основанием для крепления трёхслойного материала может быть обрешётка нескольких типов:
- деревянная;
Деревянная обрешётка считается безопасным, но недолговечным вариантом, так как подвержена порче насекомыми
- металлическая;
Металлическая обрешётка гораздо популярнее тяжёлой железобетонной и недолговечной деревянной, если нужно построить кровлю из сэндвич-панелей
- железобетонная.
Железобетонная обрешётка очень прочна, но оказывает на стены дома сильное давление
Таблица: достоинства и недостатки типов обрешётки под сэндвич-панели
| Вид обрешётки | Плюсы | Минусы |
| Деревянная | Небольшая стоимость, безвредность, низкая проводимость тепла, простота сборки | Большой риск воспламенения, вероятность порчи насекомыми |
| Железобетонная | Застрахованность от ржавления, низкая теплопроводность, отсутствие необходимости в значительном утеплении, приемлемая цена, прочность, продолжительный срок службы | Огромный вес |
| Металлическая | Лёгкое и быстрое сооружение, универсальность, постоянство формы (не даёт усадки и поэтому не покрывается трещинами), повышенная прочность, длительная эксплуатация | Высокая стоимость (однако она ниже, чем у железобетонной конструкции), необходимость в обработке средством против ржавления (например, краской), большая теплопроводность, обязывающая применять негорючий теплоизолятор |
Расстояние между элементами каркаса должно быть таким, чтобы панели можно было фиксировать в 5 см от края, а под областью состыковки плит обязательно находилась опора.
Процесс монтажа
Укладку сэндвич-панелей на кровлю выполняют поэтапно:
- Панель транспортируют на крышу, прицепив к ней вакуумные присоски. В точках крепления подъёмного механизма к поверхности материала удаляют защитную оболочку.
Для перемещения сэндвич-панелей всегда используют специальный подъёмный механизм, например, вакуумные присоски
- Первую трёхслойную плиту саморезами закрепляют на свесе в левом углу кровельного ската. Крепёжные элементы располагают строго перпендикулярно и закручивают шуруповёртом без чрезмерного нажима.
Сэндвич-панели разрешается монтировать только в направлении от карниза к коньку
- У плиты, которая будет уложена выше первой, снизу обрезают кусок стальной обшивки. Его ширина должна практически соответствовать нахлёсту панелей (см. п. 4). Слой утеплителя под удалённым металлом обязательно убирают. Выступающий край верхнего металлического листа сэндвич-панели смазывают герметиком.
- Вторую плиту фиксируют выше первой. Состыковку панелей выполняют с нахлёстом в 30 см, когда кровельный скат наклонен до 10°, или в 20 см, если крыша построена под углом 10–20°. Саморезы вкручивают в места пересечения плиты с каркасом и область совмещения двух панелей.
Место состыковки двух панелей должно приходиться на кровельный прогон
- Выложив первый ряд материала, перпендикулярный коньку, рядом монтируют второй. Перед этим в выемки замков с внутренней стороны закладывают герметик. Соединение двух рядов материала осуществляется с помощью и пазов, и крепежей, закручиваемых в зоны соприкосновения плит с обрешёткой.
- Последующие ряды из сэндвич-панелей выкладывают по той же схеме. После крепления доборных элементов все области примыканий замазывают герметиком.
Для соединения панелей по бокам используют саморезы, которые закручивают в места пересечения материала с обрешёткой
Плюсы и минусы
Среди общих преимуществ применения панельных материалов при возведении кровли выделяют:
Высокую скорость работ и простоту технологии.
- Возможность отказа от традиционной стропильной системы, упрощение требований к каркасу и основанию крыши.
- Независимость от климатических условий в регионе.
- Выдержку существенных нагрузок при минимальных деформациях.
- Высокие тепло- и шумоизолирующие способности получаемых конструкций.
- Соответствие нормам ПБ.
Стандартный внешний вид к недостаткам не относится, но по своим характеристикам сэндвич и СИП-панели лучше подходят для крыш с простой конфигурацией и одним или двумя уклонами.
Отдельного упоминания заслуживает смета. Статистика показывает, что заложение крыши из панельных материалов в сравнении со стандартными скатными конструкциями обходится владельцам на 7-10% дороже при выборе сэндвич-разновидностей, и на 13-15% — при покупке СИП. Но эти же траты зачастую окупаются быстрым завершением строительства, функциональностью кровли и более высокими способностями к энергосбережению.
Состав и материалы (по видам утеплителя и обшивка)
В данной таблице приведены типы композита по характеру внешней отделки и типичные области его применения.
| Материал отделки | Применение |
| Металлический лист, оцинковка | Достаточно универсальны |
| Гипсокартон, фанера, цементностружечная плита | Покрытие из данного материала с одной стороны. Используются для межкомнатных перегородок, удобно прокладывать проводку и другие инженерные сети |
| ПВХ | Офисные перегородки, отделка дверных и оконных проемов |
| Бумага | Могут дополнительно покрываться полиэтиленом или фольгой. Используются в местах с высокой влажностью, не накапливают конденсат |
Пример монтажа профлиста с минимальным уклоном
Гидроизоляционная пленка крепится к стропилам строительным степлером с обеспечением нахлеста отдельных полотен в пределах 150-200 мм, исходя из уклона ската. Поверх стропильных ног и гидроизоляции набиваются рейки контрообрешетки для создания вентзазора, который служит для предупреждения образования конденсата на внутренней поверхности профнастила.
Сверху контробрешетки сооружается сплошная обрешетка. Но зазор между досками все-таки должен быть – в пределах 5-10 мм для поступления потоков воздуха к кровельному материалу. Шаг обрешетки можно увеличить только при условии обеспечения уклона ската более 15° или применения жестких профилированных листов марки С-21 или НС-35.
Пример устройства стропильной конструкции и обрешетки для неотапливаемого гаража смотрите в следующем видео:
Профлист монтируется, начиная с нижнего угла вдоль горизонтальной линии. Для фиксации одного листа надо примерно 9 саморезов. Вкручивать их нужно аккуратно, чтобы не перетянуть уплотнительную прокладку, но и зазора между ней и кровельным покрытием тоже быть не должно.
Величина вертикального и горизонтального нахлеста листов профнастила на крыше определяется в зависимости от фактического уклона ската:
для 8-10° горизонтальный – не менее 300 мм, вертикальный – обязательно 2 гофры;
для 10-15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;
для более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.
На кровлях с наклоном до 12° специалисты дополнительно рекомендуют промазывать места нахлестов профилированных листов кровельным герметиком, чтобы исключить вероятность протечек при сильных дождях в осенне-весенний период и таянии скопившегося снежного покрова зимой.

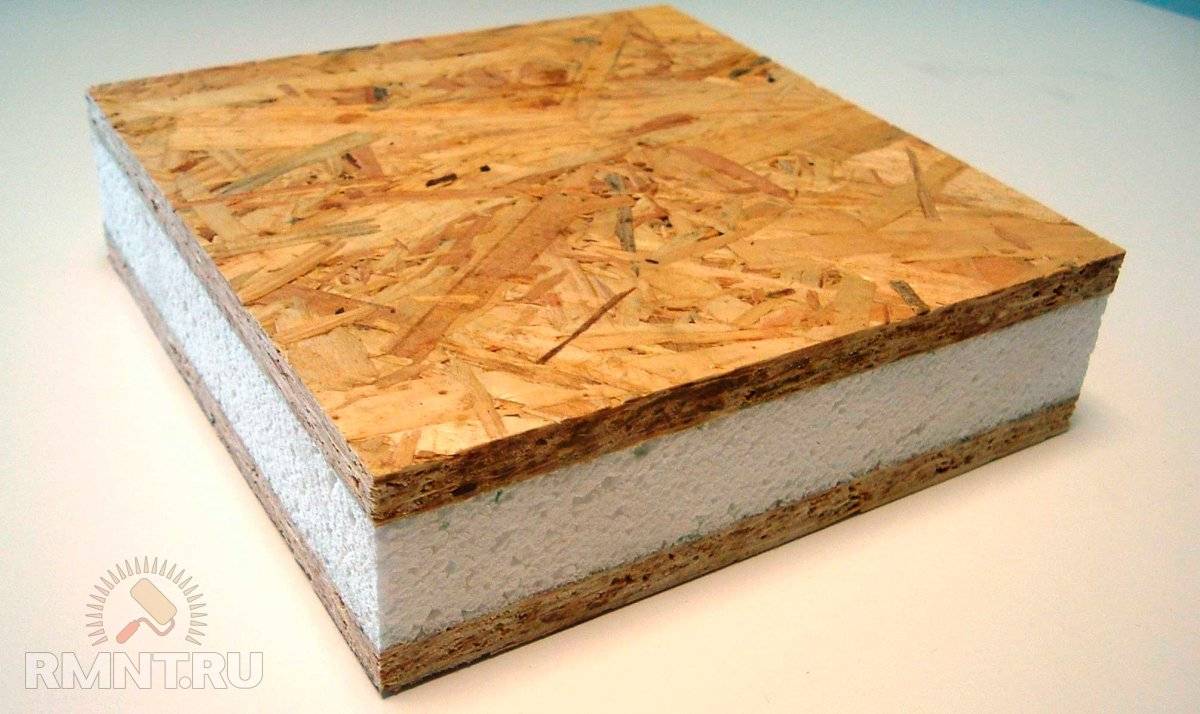

Чем хороши СИП-системы при монтаже крыши
Если посмотреть с точки зрения скорости монтажа, то тёплые СИП-крыши заводского производства действительно на шаг, а то и на два впереди стропильных аналогов. Всё, что потребуется при монтаже, это установка мауэрлата, конькового и стыковочного бруса, после чего можно крепить на место панели. При этом, не нужно тратить время на обустройство теплоизоляции. Да и погода на улице роли не играет: работать можно как в жару, так и в мороз.
Монтировать СИП-крыши можно в любую погодуФОТО: sipoved.ru
Теплопроводность панелей и температурный режим в доме
Сравнивая СИП-панели и обычный пеноблок с наружным утеплением, специалисты пришли к выводу, что энергосберегаемость первых значительно выше. Это значит, что при использовании таких панелей как для строительства стен, так и для крыши, владелец будет тратить меньшее количество ресурсов на отопление, что, опять же, экономически выгодно. Получается, что при правильном монтаже СИП-крыши заводского производства, тепло не будет уходить на улицу, сохраняясь внутри.
Такие панели прекрасно сохраняют теплоФОТО: youtube.com
Последствия увеличения нагрузки на СИП-крышу
Снежные зимы для подобного строительного материала не страшны. Технологически плиты изготовлены таким образом, чтобы могли выдерживать не только свой вес, но и дополнительную нагрузку, которую может образовать снежный сугроб. Запас прочности этого строительного материала превышает собственный вес в 5-6 раз.
Материалы для кровли: какие из них совместимы с СИП-панелями
Здесь выбор у владельца будет очень широким. Тёплые СИП-крыши заводского производства совместимы абсолютно со всеми видами кровельных материалов, известных на сегодняшний день: от наплавляемого рубероида до ондулина и гибкой черепицы. Даже вариант использования жести здесь выглядит более привлекательным, чем при стропильной системе. Дело в том, что СИП-крыши обладают прекрасной звукоизоляцией, а значит, и капли дождя, бьющие по жестянке, практически не будут слышны.
При наличии опыта у строителей такие дома возводятся максимально быстроФОТО: mitek-izoluks.ru
Долговечность СИП-панелей
Производитель утверждает, что подобный материал будет иметь срок службы более 80 лет. К сожалению, СИП-панели появились на рынке сравнительно недавно, а значит, подтвердить или опровергнуть это обещание пока возможности не представляется. Для сравнения, средний срок службы кирпичного дома составляет 75 лет.
Производитель в своих утверждениях опирается на опыт США, где такие панели действительно прекрасно себя зарекомендовали, однако, на взгляд редакции Homius, подобное сравнение некорректно. Всё-таки у нас совершенно иной климат, да и технология строительства из СИП-панелей ещё в стадии развития.
В США такие дома стоят с 1934 годаФОТО: 2gis.ru
Немного обобщив положительные стороны тёплых СИП-крыш заводского производства, можно перейти к менее приятной части повествования – недостаткам строительного материала.
Подготовка к монтажу
Качественный
монтаж сэндвич-плит на крышу невозможен без предварительной подготовки
процесса. Первым делом нужно ознакомиться с проектно-монтажной документацией.
Проектом определены размер и тип сэндвич-панелей, количество плит,
технологическая карта раскладки и способы крепления узлов,
количество гидроизоляционных материалов.
Перед
началом монтажных работ следует проконтролировать положение ригелей, стропил и
прогонов, устранить возможные перепады, проверить угол наклона ската. На
подготовительном этапе заготавливают необходимые инструменты и сопутствующие
материалы.
Необходимые инструменты и материалы
Для
подрезки плит, крепления материалов и герметизации стыковых соединений в ходе производства
монтажных работ потребуется следующее материально-техническое оснащение:
- электроножницы;
- стационарная
дисковая пила; - мелкозубчатая
пилка; - шуруповерт либо
электродрель; - строительный
уровень; - длинные кровельные
саморезы из углеродистой или нержавеющей стали, укомплектованные уплотнительными
шайбами; - короткие
саморезы для фиксации доборных элементов.
Помимо
самих трехслойных плит для устройства крыши потребуются дополнительные элементы
и формирующие детали:
- карнизная
планка; - торцевые
планки и заглушки; - коньковая
планка. - ендовы.
Обрешётка под сэндвич-панели
Для устройства каркаса под сэндвич-панели могут применятся различные материалы:
- дерево;
- металл;
- железобетон.
Преимуществами деревянной опорной системы являются доступная
цена, экологическая чистота материала, низкая теплопроводность и простота
сборки. К недостаткам основания из дерева относят необходимость дополнительной
обработки материала от воспламенения и поражения грибком, насекомыми.
Железобетонные опорные конструкции характеризуются долгим
эксплуатационным ресурсом, высокой прочностью, устойчивостью к ржавлению и низкой
теплопроводностью. Существенным недостатком обрешетки из железобетона является
большой вес.
Обрешетка из металла представляет собой быстро возводимую,
прочную и надежную конструкцию, устойчивую к деформациям. Отрицательные
качества металлической опоры – высокая теплопроводность, необходимость антикоррозионной обработки, немалая стоимость.
Недостатки
Несмотря на массу преимуществ, сэндвич-панели имеют недостатки:
- При самонесущей конструкции стены, ее запрещено дополнительно нагружать.
- Хрупкие наружные слои требуют аккуратного обращения при перевозке, хранении, монтаже материала.
- При значительных повреждениях панели невозможно отреставрировать, их необходимо заменять. Для этого целесообразно закупать материал с запасом.
- Неправильная установка панелей чревата образованием зазоров, щелей. Из-за этого образуются протечки, ухудшаются теплоизоляционные, водонепроницаемые свойства конструкции.
- Сэндвич-панели укладываются на ровной поверхности, чего проблематично достигнуть на некоторых видах крыш. При малейшем перекосе образуются протечки.
- Сэндвич-панели не подходят для деревянного дома – во время эксплуатации возникает неравномерная усадка здания, крыша перекашивается.
- При больших осадках в зимний период кровельщики прибегают к созданию мощного армированного каркаса. Это предотвращает провисание крыши под тяжестью материалов, но ухудшает теплоизоляционный эффект панелей.
- Необходима частая проверка мест соединения на наличие протечки.
Возвести летний загородный дом, дачу можно с облегченными уплотнителями, тонкими стальными листами. Это полезно для снижения нагрузки на несущие элементы здания, экономии финансов. Кровельные работы в коттеджах/особняках, расположенных в холодных климатических районах рекомендовано проводить с плотным уплотнителем толщиной 180-200 мм.
Какие СИП выбрать
Покупка панелей нужного типа стоит первым пунктом в инструкции по устройству композитной кровли. В зависимости от свойств материала, может использоваться разная схема монтажа, также отличается набор технических решений. Необходимые панели носят название кровельных, для рассматриваемых целей пригодны всего два типа.
Если кровлю предполагается покрывать наплавляемой изоляцией, битумной черепицей, фальцевыми листами и прочими материалами, подходящими для эксплуатации при малых уклонах, лучше отдать предпочтение панелям с двухсторонней оболочкой из OSB 3 или 4 класса
Очень важно, чтобы связующим внутренней оболочки панелей был синтетический воск, наружные же должны пропитываться карбамидно-формальдегидными смолами. Это оптимальный вариант, но возможны и иные вариации, нужно лишь помнить, что внутренняя часть панелей не должна выделять летучие вещества
Металлические панели образуют практически готовую поверхность чернового потолка и полностью завершённое покрытие кровли. Главное отличие таких материалов — тип защитного покрытия (наиболее предпочтительны Пурал, Пластизол, PVDF) и конструкция соединительного замка. Последний должен иметь контрборт, предотвращающий просачивание влаги в стык, либо быть рассчитанным на завальцовку. Во многих импортных панелях вместо механического клапана используется система уплотнительных лент, но качественно реализованных по этой схеме материалов на отечественном рынке немного.
В качестве утеплителя обязательно должны использоваться только PUR, минеральная вата и полиизоцианурат. Применение ППС при утеплении кровли не допускается ни в каком виде. Качество утеплителя на срезе плиты — главный признак качества всего материала. На нём не должно быть крупных полостей, крошащихся участков и следов замятия. При этом рекомендуется проверить равномерность заполнения, воткнув вдоль плиты тонкую металлическую спицу.
Где применить кровельные сэндвич панели?
Где можно использовать этот кровельный материал? Профессионалы советуют применять его при монтаже крыши:
- Любых административных зданий.
- Производственные заводы не обойдутся без экономически выгодных сэндвич-панелей.
- Торговые центры или огромные рынки.
- Бассейны и спортивные залы, комплексы будут надежными с такой крышей.
- На заправки, автомойках также укладывают такую кровлю.
- Склады и холодильные помещения будут защищены с крышей из подобных панелей.
- Специальные «чистейшие» комнаты (тем более, что сэндвич панели обеспечивают абсолютно антистатическое покрытие крыши).
Использование сэндвич-панелей на зданиях
Кровельные сэндвич панели представляют собой современное, надежное и выгодное решение, которое можно применить не только для возведения совершенно новых зданий, но и для реконструкции уже готовых строений. Стоимость такой кровли зависит от многих параметров:
- От теплоизоляционных свойств панелей (смотря какой конкретно материал используется на производстве – более дорогой или же совсем дешевый);
- От материала, из которого они изготовлены;
- От размера, который может варьироваться в ширину от 2500 до 13000 мм, а в толщину – от 50 и до 300 мм.
Так или иначе, но цена на каждый квадратный метр кровли значительно дешевле по сравнению с другими материалами для укладки крыши. Поэтому если хочется экономно перекрыть кровлю, сделать ее красивой и надежной, то выбирать следует сэндвич панели, которые в дополнение еще защитят дом от чрезмерной влаги (дожди, конденсат и т.д.), сильного шума с улицы и лютого мороза холодной зимой.
Кровельные SIP-панели: важные свойства
Что они представляют из себя: конструкция и материалы
Structural Insulated Panel, она же сэндвич-панель, собой представляет конструкцию из нескольких слоев, очень часто трехслойную. Два внешних слоя могут делаться из разных отгораживающих материалов, между какими запрессован материал для утепления. Это канадское открытие. Очень часто в виде внешних слоев применяют OSB-панели, но на случай кровельных панелей какая-то одна сторона может делаться из профилированного листа стали с жесткими ребрами.
Все таки для крыш применяют и панели, две их стороны накрыты OSB-панелями, т.к. это дает возможность применять разные материалы кровли: битумную и металлическую черепицу, материалы в рулонах и ондулин, правда заключительный вид покрытия квалифицированные кровельщики не советуют.
Как утеплительный материал применяют пенополистирол, пенополиуретан, стеклянное и базальтовое волокно. Зачастую это пенополистирол или пенополиуретан, в специфики на случай кровельных деталей, потому что они влагу не впитывают. Пенополиуретан считается одним из лучших благодаря огнеупорных качеств.
Не обращая внимания на видимую хрупкость такой конструкции, сэндвич-панели достаточно твёрдые, чтоб играть роль стен или менять систему стропил.
Материал для утепления запрессован между 2-мя пластинами жёсткого материала
Превосходства SIP-панелей для крыши
- большая скорость монтажа;
- прекрасная тепло-изоляция;
- нет потребности в стропильной конструкции;
- низкая масса деталей;
- модульная установка дает возможность сменить каждый компонент на случай его порчи;
- материал для утепления считается эффектной изоляцией звука;
- внешнее покрытие играет роль цельной обрешетки;
- поверхность внутри выходит идеальной и очень легко подчиняется облицовке;
- могут выдержать существенную давление снега и ветровую нагрузку;
- кровля из сэндвич панелей дешевле и лучше герметизирована.
Сэндвич-панели достаточно добротные
«За» и «против» панельного способа: предрассудки и реальные факты
При всех указанных превосходствах необходимо помнить и про отдельные плохие качества систем из SIP-панелей: они не дышат. Этот минус можно уменьшить благодаря прекрасно продуманной принудительной приточно-вытяжной вентиляции
Также пенополистирол и пенопласт отмечают формальдегид и стирол, в специфики это важно летом в жару. Но на случай применения утеплителей из пенополиуретана или ваты на минеральной основе этот минус неактуален
Вообще отличным ответом критикам данного варианта строительства работает долгий навык таких государств, как Канада, США, Германия, Норвегия, Швеция, Финляндия и ряд других развитых государств, где в аналогичных зданиях живут в течении многих лет и не сетуют. В Америке и Канаде в свое время благодаря каркасно-панельного строительства получилось в малый срок разрешить жилищный упадок, но народонаселение до этих пор интенсивно пользуется этой технологией строения домов для жилья.
Дополнительным неоспоримым плюсом сэндвич панелей считается тот момент, что они сделаны на предприятии с выполнением всех норм и правил, влажности и прочих показателей, имеют идеальную геометрию и готовы к монтажу, что сводит до минимума антропогенный момент, какой часто играет главную роль в общем качестве строительства.
Монтаж крыши из сэндвич-панелей
Также превосходством панельной ноу-хау считается то, что подобные дома возводят профессионалы с навыком и всем нужным оборудованием, а строительный процесс напоминает сборку конструктора. Отсутствие влажных процессов дает возможность трудиться не зависимо от времени года, а фабричная подгонка деталей ликвидирует доработку на площадке, что тоже процесс делает быстрее.
Часто конкретно из-за скорости строительства каркасно-панельных построек появляется скептическое отношение большой массы жителей к данному способу, ведь строительные сроки не совмещаются с обычными для многих месяцами и годами, и они думают, что нереально за подобной малый срок выстроить отличный дом. Естественно, это предрассудок.
Каркасно-панельный дом собирается моментально
Вопросы и ответы
При создании проекта крыши из СИП панелей, или выполнении монтажных работ, часто возникают однотипные вопросы. Они появляются на определенных стадиях, причем, почти у всех пользователей с недостаточной технической или практической подготовкой. Ответим на них сразу, чтобы исключить ошибки или потери времени.
Влияет ли толщина СИП панелей на их механическую прочность?
Да, влияет. От толщины утеплителя зависит способность выдерживать горизонтальные изгибающие нагрузки. Однако, это влияние незначительно и не должно рассматриваться в числе принципиальных показателей. При составлении проекта учитывают теплосбережение крыши, и толщину панелей выбирают по теплотехническому расчету.
Надо ли красить поверхность СИП панелей?
Это не обязательно, хотя и противопоказаний относительно отделки панелей нет. Верхняя часть гидроизолируется, что само по себе является разновидностью отделки. Внутренняя сторона отделывается в соответствии с интерьерными решениями дома, что также предполагает наличие покрытий. Поэтому, покраска поверхности в любом случае присутствует и не является лишней процедурой.
Сколько весит СИП панель?
Вес материала зависит от толщины теплоизолятора, и в какой-то степени от толщины ОСП (10,12 или 14 мм). Вес 1 м2 СИП панели при толщине 160 мм равен 19 кг. То есть, панель размером 1,25 × 2,8 м будет весить 66,5 кг. Это сравнительно малый вес, позволяющий обходиться без мощной подъемной техники.
Можно ли строить крышу из СИП панелей в зимнее время?
Можно. Укладка и крепление панелей могут производиться в любых условиях (кроме дождливой погоды или сильного ветра). Однако, надо учесть, что монтажная пена хорошо застывает при температуре выше 0 °С (есть зимние разновидности, но их эффективность всегда под сомнением). Поэтому, работу надо рассчитывать по свойствам всех используемых материалов, а не одних только СИП панелей.
Сколько времени занимает монтаж крыши из СИП панелей?
Это зависит от размера и условий работы. Назвать определенные значения невозможно, но, если сравнивать с традиционной технологией строительства крыши, то работа пойдет примерно в 3 раза быстрее.
Выбор правильного угла наклона
Минимальный уклон при создании кровли используется довольно часто, но все специалисты по монтажу СП должны знать нормы градусов как незыблемые догмы, иначе они из мастеров становятся простыми рабочими.
Важно! Во время создания чертежей крыши и планировки проведения работ необходимо обязательно учитывать будущий уклон кровли, дабы правильно рассчитать количество требуемого материала. По нормам, установленным СНиП, кровля из СП должна иметь минимальный уклон – 5 о. По нормам, установленным СНиП, кровля из СП должна иметь минимальный уклон – 5 о
По нормам, установленным СНиП, кровля из СП должна иметь минимальный уклон – 5 о .
Эта норма допустима только в таких условиях:
- монтаж кровли проводился без стыков и в длину сплошными панелями;
- отсутствуют окна в крыше;
- нет дополнительных конструкций или декоративных, функциональных элементов, способных повлиять на идеальную целостность окончательного слоя.
В противном случае монтаж будет проведен с нарушением технологии, и это приведет к тому, что крыша долго не прослужит или даст течь.
Если один из пунктов нарушен, минимальный угол кровли, смонтированный из сэндвич-панелей, должен быть не менее 7 о .
Планируя конструкцию крыши, под каким углом будет возводиться уклон, в первую очередь учитываются климатические особенности свойственные региону, в котором располагается постройка.
- в местности с частыми дождями уклон крыши под СП должен быть не менее 40 о ;
- сухие и жаркие регионы допускают минимальный уклон – от 5-7 до 25 о .
Если в местности с повышенной влажностью сделать крыше минимальный уклон, на ней будут скапливаться излишки воды, что негативно скажется на всей кровле в целом. Эти остатки в морозное время становятся льдом, а это способно повредить защитное покрытие и разрушить оболочку.
Уклон, превышающий показатель угла в 15 о. обязует к установке дополнительных опор, иначе СП могут съехать вниз.
