Как залить фундамент под дом самостоятельно
При выкапывании траншей вокруг дома на всю глубину фундамента и замене старых фрагментов на новые, требуется поддержка дома. Если же речь идёт о полном реформировании основания, то поднять иногда требуется весь дом. После сооружения основания дом опускается на него и фиксируется. Простая на первый взгляд последовательность действий на деле оборачивается весьма сложным предприятием, потому что вес дома очень велик. К тому же, кирпичные дома крайне чувствительны к любого рода смещениям, и легко могут треснуть. Для вывешивания дома применяются балки — деревянные брусья, если дом из бревна или бруса, и металлические двутавровые, если приходится приподнимать тяжёлую кирпичную конструкцию.
Для полнотелых кирпичных строений применяют домкраты, каждый из которых рассчитан на нагрузку в 25 или 30 тонн, но в случае нештатной ситуации может выдержать и больше. Для деревянных домов, которые весят намного меньше, используют домкраты, рассчитанные на меньшую нагрузку. На дом из бруса их должно быть не меньше 4-х, и располагаются они по углам строения. Домкраты нужно использовать специальные
Автомобильные нужно использовать с осторожностью, проверяя маркировку допустимого веса на корпусе
Арматура со штырями для бетонного пояса
Для того, чтобы завести балки под дом, с двух сторон его выкапываются траншеи, и когда обнажится старый фундамент, в нём делают выборку по всей длине стены. Для этой цели удобно использовать отбойный молоток. В образовавшиеся каналы вводятся балки таким образом, чтобы выступать за пределы дома на 0,5 — 1 м. Под эти концы и будут подводиться домкраты.
Техника подъёма сооружения следующая. Подъём начинают с самой нижней стороны, которая находится по гидроуровню. Просевший угол дома приподнимается на 5 — 10 мм от прежней точки. После этого осуществляется последовательный подъём остальных точек. Домкраты поднимают по очереди, обходя вокруг дома. Диагональные устройства выводить на высоту одновременно не стоит — можно спровоцировать деформацию.
Разметка
Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.
Для достижения идеальных результатов нужно:
- определить ось возводимого сооружения
- при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
- с помощью угольника определить ещё один угол
- проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
- взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента
Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.
К кому обратиться
При возведении фундамента, скорее всего, понадобится помощь профессионалов. Солидные строительные компании, предлагающие дом под ключ, возьмут на себя все хлопоты. Можно посмотреть портфолио уже выполненных работ, обозначить чёткие сроки выполнения. Заключается контракт, и, в случае какой-либо неприятности, имеется ответчик. Однако цены у таких компаний обычно несколько завышенные.
При желании сэкономить, большую часть работ вполне реально выполнить своими руками, особенно, если строение небольшое. Конечно, закладка фундамента займёт немало времени, учитывая подготовительные работы и изучение технологий. Но плюсом будет приобретение полезных навыков и гордость за себя.
Плитный
Плитный фундамент представляет собой сплошное монолитное основание под пятном застройки. Для его устройства используют бетон марки не ниже М100. Рассчитывают объем этого монолита довольно просто — достаточно перемножить длину, ширину и высоту плиты.
Заливка раствора из цемента и песка с добавлением крупных фракций для монолитной плиты производится на высоту не менее 100 мм. Таким образом, для плиты толщиной 100 мм получают следующие объемы бетона:
- для дома 10х8 – 8 м3;
- для дома 9х9 – 8,1 м3;
- для дома 18х8 – 14,4 м3.
Этот расчет подходит для полностью ровных плит, но для придания основанию более высоких прочностных характеристик, часто устраивают дополнительные ребра жесткости в виде трапециевидных продольных балок. Поэтому правильный расчет плиточного фундамента должен содержать и объем заливки ребер жесткости.
Как посчитать кубы бетона на фундамент? Калькуляторы онлайн помогут бесплатно выполнить данные расчеты, можно обратиться к специальным таблицам, ну или самостоятельно посчитать требуемый объем бетона не сложно.
К уже полученному объему плиты необходимо добавить объем ребер жесткости, для чего используют формулу площади трапеции. Объем плитного фундамента с ребрами жесткости находят следующим образом:
- Вычисляют объем своей плиты: V=h*b*l.
- Находят площадь трапеции: S=h1*(a+c)/2, где h1 – высота ребра трапеции, а и с – длины оснований трапеции.
- Находят объем ребра жесткости и умножают на количество ребер: V1=S*l*n, где n – количество ребер жесткости.
- Полученные объемы складывают и получают общий объем требуемого бетона: Vобщ=V+V1.
КАК ВЫБРАТЬ СТРОИТЕЛЬНУЮ КОМПАНИЮ
Работа с одной компанией позволит сделать основание дома крепким и надёжным. Это главный этап стройки, от которого зависит судьба всего дома. Некачественное основание может дать трещину, которая поползёт по всему строению, поэтому к выбору подрядчика стоит подходить крайне скрупулёзно.
Чтобы правильно выбрать бригаду или фирму, которая займётся строительством фундамента под ключ в Москве и Московской области, стоит обратить внимание на:
- наличие собственной строительной опалубки;
- использование собственной техники или арендованных агрегатов;
- применение глубинного вибратора, для устранения пузырьков из бетона;
- исследование грунта, и кто проводит этот анализ: штатные сотрудники компании или нанятые специалисты;
- наличие/отсутствие, срок гарантии на проведённые работы.
Компания «СВС» работает на рынке строительных услуг более 10 лет. У нашей строительной фирмы есть необходимые допуски СРО. Специалисты соблюдают СНИПы и строительные нормы. А 50 штатных бригад заливают основание дома быстро и без вреда качеству.
Материал для опалубочных конструкций
Ограждения делают из разных материалов:
- дерево – пиломатериалы, ДСП, фанера;
- полимеры – пенопласт, полистирол;
- металлические щиты.
Дерево
Первенство в создании опалубочных ограждений неизменно занимает дерево. В стране огромных площадей, занятых лесом, пиломатериалы являются наиболее доступным и недорогим строительным материалом.
Во всех остальных случаях ограждения делают только из проструганной обрезной доски. Такие конструкции формируют качественную гладкую поверхность монолита и не пропускают жидкий раствор.
Полимеры
В последнее время в гражданском и промышленном строительстве появилось много форм ограждений для бетонных работ из полимеров.
Опалубка из полистирольных панелей
Для вертикальных монолитных конструкций (стены, ленточный фундамент) небольшой толщины, до 30 см, применяют ограждения из пенопласта и полистирольных плит. Это объясняется малой несущей способностью полимерных ограждений. При большой толщине монолита напор от объёма жидкого бетона может разрушить полимерные ограждения.
Металлические щиты
Металлические щиты – конструкции многоразового использования. В сопроводительной документации к щитам обязательно указывается максимальная нагрузка, которую может выдержать щит.
Переставная опалубка из металлических щитов
Наряду со съёмными панелями из металла производят переставную и передвижную опалубку. Такие конструкции применяют для возведения высоких монолитных стен. Передвижные и переставные ограждения рассчитываются проектной организацией.
Расход компонентов на 1 куб
Перед тем как рассчитать объем бетона на фундамент, необходимо определиться со способом получения смеси. Если застройщик решил самостоятельно замешивать раствор, то рекомендуется использовать смесь в объемной пропорции 1:3:5 (цемент, песок и щебень соответственно). При использовании стандартных бумажных мешков с цементом для затворения 1 м³ смеси необходимо 330 кг материала марки М250. Затем необходимо внести песок из расчета 1000 кг на 1 м³ будущей бетонной смеси. На каждый 1 м³ понадобится 1650 кг щебня и 165-170 л воды.
Например, владелец участка решил использовать плоский фундамент без дополнительных усилительных ребер. По приведенным выше формулам застройщик может рассчитать, сколько кубов бетона надо на фундамент дома 6 на 6 м.
Объем плиты определяется по формуле V=6*6*0,1=3,6 м³, с учетом ошибок при расчетах в уравнение вводится 5-процентный запас. Владельцу требуется подготовить 3,8 м³ материала.
При пропорции 1:3:5 для получения 3,8 м³ смеси необходимы компоненты:
- цемент М250 — 330*3,8=1254 кг или 25 стандартных мешков;
- песок — около 3800 кг;
- щебень — 1650*3,8=6270 кг;
- вода — 170*3,8=646 л.
В полученный раствор необходимо ввести пластификаторы, позволяющие повысить прочность и водонепроницаемость основания для дома. Поскольку фундамент находится на открытом пространстве, то материал подвергается циклическим температурным нагрузкам, пластификаторы позволяют снизить вероятность появления трещин.
При больших объемах заливки используются специальные вещества, увеличивающие время кристаллизации раствора. Введение замедлителей позволяет уменьшить количество стыков в конструкции фундамента.
При снижении марки цемента происходит падение массовой доли вещества в растворе. Например, при создании бетона на базе портландцемента М100 для получения кубометра смеси необходимо использовать от 160 до 200 кг порошка. По мере увеличения марки нарастает массовое соотношение цемента и прочих компонентов, при применении портландцемента марки М500 для получения 1 м³ бетона необходимо засыпать 510-530 кг материала.
Как рассчитать, на сколько заглублять?
Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:
- Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.
- Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
- Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
- Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.
Для расчета подземной части ленты нужно знать:
- глубину промерзания (Dfn);
- поправочный коэффициент, который учитывает тепловой режим в доме (K).
Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.
Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):
| Город | Линия промерзания, м | Город | Линия промерзания, м |
| Архангельск | 1,75 | Москва | 1,30 |
| Владивосток | 1,80 | Нижний Новгород | 1,55 |
| Екатеринбург | 1,90 | Орел | 1,30 |
| Казань | 1,75 | Рязань | 1,30 |
| Красноярск | 2,00 | Санкт-Петербург | 1,20 |
| Курск | 1,30 | Челябинск | 2,15 |
Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:
| Температура в здании, оС | Поправочный коэффициент K | |||
| пол по грунту | пол на лагах | утепленное цокольное перекрытие | подвал | |
| 0,90 | 1,00 | 1,00 | 0,80 | |
| 5 | 0,80 | 0,90 | 1,00 | 0,70 |
| 10 | 0,70 | 0,80 | 0,90 | 0,60 |
| 15 | 0,60 | 0,70 | 0,80 | 0,50 |
| 20 и выше | 0,50 | 0,60 | 0,70 | 0,4 |
Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).
В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.
Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.
Проверочный расчет
Запас прочности фундамента позволяет сэкономить материалы и средства на его возведении. Для проверочного расчета уменьшают ширину ленты на 15 см.
Итак:
- Опорная площадь основания составит: (9+6)х2х0,25 + 9х0,25 = 9,75 м2 = 97500 см2
- Объем фундамента: 9,75х1,8 = 17,55 м3
- Расчетный вес фундамента: 17,55х2500 = 43875 кг
- Общий вес постройки: 90045 + 6966 +43875 = 140886 кг
- Нагрузка на грунт: 140886 кг / 97500 см2 = 1,45 кг/см2
Рекомендуемое к просмотру видео:
С запасом прочности в 20% расчетная нагрузка составит – 1,74 кг/см2. Эта величина меньше контрольной. Расчет может быть принят за основу. Видео: Уточняющий расчет нагрузки строительной конструкции на грунт основания позволил сэкономить 10,53 м3 бетона и уменьшить затраты на армирование.
Какая бывает арматура
Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.
Арматура бывает гладкая и ребристая
Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:
- Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
- Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
- Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.
Пластиковая арматура — новинка рынка
- Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
- Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
- Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.
В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.
Что влияет на цену основания?

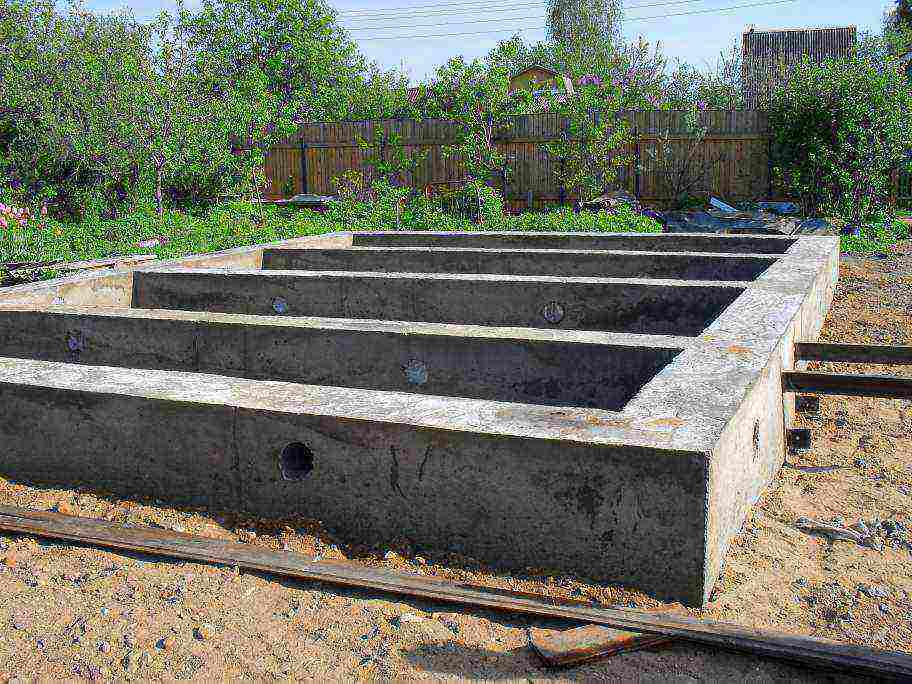

Ленточный фундамент
Отправной точкой для расчетов должны стать документы. Именно на основании проектной документации, выполненной после анализа конкретных условий строительства, можно провести самые точные исчисления.
Для создания проектной документации настоятельно рекомендуем обратиться за помощью специалистов – это хоть и подразумевает некоторые затраты, зато даствозможность использовать оптимальное для конкретной ситуации количество материалов. Проще говоря, можно не страховаться и делать ленту на 10 см шире, чем того требует конкретное сооружение.
Ленточный фундамент схема
Теперь стоит разобраться с тем, какие работы будут проходить до финального завершения сооружения ленточного фундамента. Все выглядит приблизительно так:
- Застройщик определяется с желаемыми размерами будущего дома и заказывает проект.
- После его составления нужно получить разрешение на строительство в соответствующих органах.
- Выполняется подготовка площадки, вывозится мусор, наземный покров полностью очищается от посторонних предметов, и проводятся разметочные работы.
- Подготавливаются траншеи для заливки бетона.
- Под фундамент обязательно стелиться специальная «подушка». Она по своей сути является слоем утрамбованного песка и щебня.
- Создается пояс армирования.
- Проводится монтаж специальной конструкции, необходимой для того, чтобы залить бетон – опалубки.
- Приготавливается или выполняется покупка бетона определенной марки, соответствующей конкретным условиям строительства и заливается.
- После застывание железобетонной опоры будущего дома снимается опалубка и проводится монтаж гидроизоляционных материалов.
Особенно важно при проведении работ заранее спланировать расположение всех коммуникационных узлов. По крайней мере, один из них точно будет проходить через основание
Опалубка с предварительно установленными трубами
Опалубка с предварительно установленными трубами
После составления плана выполнения работ можно приступать к расчетам.
Тип фундамента
Это немаловажный фактор, который нельзя оставлять без внимания. Существует несколько видов оснований, которые можно обустроить под двухэтажное жилье.
Самый простой – ленточный
Ленточный фундамент доступен в обустройстве, прекрасно выдерживает средние нагрузки. Углублять подошву следует зависимо от типа почвы. Если вы планируете строительство на непучинистом грунте, то глубина фундамента из пеноблоков будет составлять 50-70 см. При пучинистой почве расчет производится иначе, выше мы рассматривали его особенности. Здесь он углубляется на 1,6 метров.
Плитный или монолитный
Считается весьма надежным и долговечным, подойдет для пучинистых и подвижных почвенных смесей, возведения тяжелых зданий из кирпича или керамзитобетона
Этот тип опоры относится к мелкозаглубленным, поэтому особо не важно, какой будет глубина фундамента для двухэтажного дома из кирпича. У вас есть возможность даже обустроить незаглубленный вид, уложив его непосредственно на почвенный слой. Когда планируется цокольный этаж или подвал, подошва основания углубляется в землю с расчетом, что она будет выполнять роль пола нижних помещений
Безусловно, плитные конструкции стоят дорого, но они считаются самыми долговечными и практичными, подходят для тяжелых строений. Даже при сезонных изменениях свойств грунта плита будет подниматься или опускаться равномерно ввиду высокой жесткости, жилье не пострадает. Больше внимания уделим высоте. Оптимально – это 40 см
Когда планируется цокольный этаж или подвал, подошва основания углубляется в землю с расчетом, что она будет выполнять роль пола нижних помещений. Безусловно, плитные конструкции стоят дорого, но они считаются самыми долговечными и практичными, подходят для тяжелых строений. Даже при сезонных изменениях свойств грунта плита будет подниматься или опускаться равномерно ввиду высокой жесткости, жилье не пострадает. Больше внимания уделим высоте. Оптимально – это 40 см.
Столбчатый фундамент
Представляет собой углубленные в землю столбы, соединенные вверху железобетонным контуром. Последний называется ростверком, выполняет роль основной опоры. Если говорить об области применения, теоретически такой тип можно использовать для двухэтажных зданий из любого материала. Но, наиболее оправданным будет он при возведении легких сооружений: из древесины, специальных блоков.
По этой причине люди часто интересуются, какой будет оптимальная глубина фундамента для двухэтажного дома из газобетона
Здесь важно определить длину столбов, учитывая тип земельных ресурсов, уровень подземных вод, показатели промерзания. Также нужно соблюдать параметры наружной части фундамента (ростверка) – ширина на 10 см больше ширины стены, высота составляет 15-20 см. Углубление осуществляется примерно на 40-50 см
Углубление осуществляется примерно на 40-50 см.
Свайный
Это надежный тип фундамента, схожий с предыдущим вариантом. Только здесь вместо столбов используются сваи. Последние предлагаются производителями в нескольких разновидностях, должны подбираться зависимо от материала, применяемого для строительства. Если вас интересуют параметры и глубина фундамента для двухэтажного дома из бруса или пеноблоков, для решения задачи подойдут буронабивные сваи. Обязательно наличие монолитного ростверка, как в предыдущем варианте. Длина свай определяется глубиной промерзания грунта, уровнем ГВ, нагрузкой, приходящейся на основание.
Как произвести расчеты самостоятельно?
Чтобы рассчитать, какое количество смеси вам потребуется, необходимо, прежде всего, замерить помещение при помощи рулетки и лазерного уровня. Так мы узнаем площадь пола и увидим, где какие перепады. При помощи простых расчетов узнаем количество квадратных метров и рассчитываем количество строительных материалов, необходимых для стяжки.
К примеру, нам необходимо сделать стяжку в комнате площадью 25 м 2 толщиной 5 см.
- На 1 м 2 при толщине 1 см уходит примерно 22 кг смеси.
- Умножаем 5 см стяжки на 22 кг смеси (5 х 22 = 110). Значит 110 кг будет весить 1 м 2 нашей 5-сантиметровой основы.
- Теперь 25 м 2 умножаем на 110 кг смеси (25 х 110 = 2 750). Значит 2 750 кг будет весить стяжка 5 см на площади 25 м 2.
- Далее 2 750 кг делим на вес мешка сухой смеси (2 750кг. 50кг = 55). Значит 55 мешков смеси весом по 50 кг нам понадобится.
Остальной материал легко рассчитается по площади пола.
Что влияет на цену основания?
Ленточный фундамент
Отправной точкой для расчетов должны стать документы. Именно на основании проектной документации, выполненной после анализа конкретных условий строительства, можно провести самые точные исчисления.
Для создания проектной документации настоятельно рекомендуем обратиться за помощью специалистов – это хоть и подразумевает некоторые затраты, зато даствозможность использовать оптимальное для конкретной ситуации количество материалов. Проще говоря, можно не страховаться и делать ленту на 10 см шире, чем того требует конкретное сооружение.
Ленточный фундамент схема
Теперь стоит разобраться с тем, какие работы будут проходить до финального завершения сооружения ленточного фундамента. Все выглядит приблизительно так:
- Застройщик определяется с желаемыми размерами будущего дома и заказывает проект.
- После его составления нужно получить разрешение на строительство в соответствующих органах.
- Выполняется подготовка площадки, вывозится мусор, наземный покров полностью очищается от посторонних предметов, и проводятся разметочные работы.
- Подготавливаются траншеи для заливки бетона.
- Под фундамент обязательно стелиться специальная «подушка». Она по своей сути является слоем утрамбованного песка и щебня.
- Создается пояс армирования.
- Проводится монтаж специальной конструкции, необходимой для того, чтобы залить бетон – опалубки.
- Приготавливается или выполняется покупка бетона определенной марки, соответствующей конкретным условиям строительства и заливается.
- После застывание железобетонной опоры будущего дома снимается опалубка и проводится монтаж гидроизоляционных материалов.
Особенно важно при проведении работ заранее спланировать расположение всех коммуникационных узлов. По крайней мере, один из них точно будет проходить через основание. Опалубка с предварительно установленными трубами
Опалубка с предварительно установленными трубами
После составления плана выполнения работ можно приступать к расчетам.
Пример расчета для ленточного фундамента дома 10х10 метров
Исходные данные:
- ширина ленты — 60 см, высота — 100 см;
- для таких размеров сечения надо заложить 4 рабочих прута по 14 мм, два в верхний ряд и два в нижний (подробнее о том как это считается смотрите здесь);
- поперечное армирование — 6 мм;
- вертикальное армирование — 8 мм;
- дом размерами 10х10 метров с одной внутренней несущей стеной по середине.
При расчете количества материала обязательно надо учесть:
- толщину защитного слоя бетона;
- нахлест стержней при наращивании по длине;
- запас на армирование углов.
Расчет проводится в следующем порядке:
Рабочее армирование
Для рабочего армирования толщину защитного слоя бетона надо назначать по СП 50-101-2004:
- при наличии бетонной подготовки — 4 см;
- при отсутствии бетонной подготовки — 7 см.
Принимаем толщину слоя 70 мм.
Длина стержней в наружных стенах:
L1 = 10 м — 0,07 м*2 (с каждой стороны) = 9,86 м — длина одного стержня;
L = 9,86 м * 4 стены * 2 стержня в каждом ряду * 2 ряда = 157,76 м.
Длина стержней во внутренних стенах:
L1 = 10 м — 0,07 м*2 (с каждой стороны) = 9,86 м — длина одного стержня;
L = 9,86 м * 1 стена * 2 стержня в каждом ряду * 2 ряда = 39,44 м.
Складывая значения для наружной и внутренней ленты получаем: 157,76 +39,44 = 197,2 м.
Величина нахлестов прутов принимается не менее 20 диаметров рабочего армирования и не менее 250 мм. В данном случае нахлест равен:
l = 14 мм*20 = 280 мм.
Длина стержня — 6 м. Расчетная длина — 5,72 м (за вычетом нахлеста с одной стороны).
Чтобы вычислить расход с учетом наращивания вычисляем процент увеличения:
(6 м * 100%)/5,72 м = 104,9%.
К полученному значению прибавляем дополнительно процент запаса на армирование углов и другие непредвиденные расходы, примерно 5%.
Вычисляем окончательную длину рабочей арматуры диаметром 14 мм:
197,2 м * (104,9%+5%) = 216,7 м.
Поперечное армирование
Шаг принимается не более 20 диаметров рабочего армирования.
S = 20 * 0,014 м = 0,280 м, принимаем 0,25 м.
Вычисляем длину стрежня с учетом защитного слоя бетона с обеих сторон:
L1 = 0,6 м (ширина ленты) — 0,07 м * 2 = 0,46 м.
Количество стержней в одном ряду вычисляется как периметр ленты разделить на шаг плюс один.
P = 4 *10 м (наружные стены) + 10 м (внутренняя стена) = 50 м.
N = (50 м/0,25 м) + 1 = 201 шт.
В углах и сопряжениях стен поперечное армирование укладывается в два раза чаще. На каждый угол или сопряжение в среднем понадобиться 3 дополнительных стержня в каждом ряду. В рассматриваемом здании 4 угла и 2 сопряжения. Вычисляем окончательное количество хомутов:
201 шт + 3 шт*6 = 219 шт. — количество в одном ряду. На два ряда потребуется 438 поперечных хомутов.
Нахлестов по длине в этом случае нет, поскольку необходимая длина прута меньше, чем стандартная. Рассчитываем общую длину стержней:
L = 438 шт *0,46 м = 201,48 м. Лучше предусмотреть запас на непредвиденные расходы 2-3%. Получаем суммарное количество материала диаметром 6 мм:
201,48 м * 103% = 207,5 м.
Вертикальное армирование
Длина одного стержня вычисляется следующим образом:
L1 = 1м (высота ленты) — 0,07м*2 = 0,86 м.
Шаг равен шагу поперечных хомутов. Количество — по два на каждую вертикальную сторону. Отсюда получается, что количество вертикальных стержней равно количеству поперечных — 438 шт.
Общая длина арматуры ø8 (с учетом запаса на непредвиденные расходы):
(0,86 м * 438 шт) * 103% = 388 м.
Ведомость расхода
Для покупки и транспортировки необходимо свести все значения в одну таблицу.
| ø14 | ø8 | ø6 | |
| Длина | 216,7 м | 388 м | 207,5 м |
| Масса 1 метра по сортаменту | 1,21 кг | 0,395 кг | 0,222 кг |
| Общая масса | 262,2 кг | 153,26 кг | 46,07 кг |
| Количество прутов по 11,7 м | 19 | 34 | 18 |
Чтобы получить количество нужных прутов надо общую длину требуемой арматуры разделить на 11,7 метров (стандартная длина прутка).
Рекомендуем прочитать: Армирование углов ленточного фундамента.
