Какими преимуществами обладает лоток железобетонный кабельный?
До появления железобетонных лотков монтаж коммуникационных линий и трубопроводных магистралей выполнялся в каналах, сооруженных из кирпича. Однако кирпичные конструкции не обладают таким комплексом достоинств, как сборные лотки из армированного бетона. Каналы из кирпича обладают пониженной ремонтопригодностью и имеют недостаточно высокий срок эксплуатации. В связи с этим возникает потребность в использовании более надежного стройматериала.
Лоток железобетонный кабельный применяется для решения широкого комплекса задач и превосходит аналогичные конструкции из кирпича по комплексу показателей:
- повышенному запасу прочности и надежности. Изделия сохраняют целостность при подвижках грунта и способны воспринимать значительные нагрузки;
- возможности применения в сейсмически активных зонах. Бетон, усиленный арматурой, сохраняет характеристики при повышенной сейсмоактивности;
В железобетонном коробе сухость сохраняется на долгий срок, а воздушная подушка, являясь естественным теплоизолятором, смягчает перепады температур
- ремонтопригодности. Демонтировав защитную крышку лотка, несложно выполнить ремонтные и восстановительные мероприятия;
- темпам сооружения коммуникационных каналов. Из стандартных элементов быстро монтируются сборные лотки необходимой длины;
- герметичности. После цементирования стыковых участков сборной конструкции и установки защитной крышки обеспечивается надежная защита магистралей от проникновения грунтовых вод и осадков.
Кроме указанных плюсов, следует дополнительно отметить ряд преимуществ:
- возможность монтажа каналов во влажных почвах;
- ускоренный доступ к проложенным коммуникациям;
- снижение общего объема затрат по сравнению с конструкциями из кирпича;
- ускоренные темпы выполнения монтажных операций;
- увеличенный запас прочности;
- морозоустойчивость и влагостойкость;
- возможность эксплуатации в агрессивных средах.
В преимуществах использования кабельных лотков неоднократно убедились профессиональные строители. При выполнении ремонтных работ достаточно снять слой почвы, поднять крышку и заменить поврежденный кабель или трубу. После окончания ремонта наносится обмазочная мастика, устанавливается крышка и выполняется засыпка грунтом. При этом отсутствует необходимость в демонтаже железобетонных лотков, срок эксплуатации которых превышает несколько десятков лет.
Размеры
Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:
- длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
- для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
- ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
- высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
- толщина стенок от 40 мм (Л1) до 100 мм (Л38);
- ширина внутреннего канала — от 300 мм до 3600 мм;
- высота лотка изнутри от 300 мм до 1500 мм;
- толщина дна — от 60 мм до 200 мм.
- масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м3 до 9,38 т при объеме материала 3,75 м3 для Л38.
- плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
- для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.
Схема монтажа ЖБ каналов
Цена на водоотводные лотки от производителя
Стоимость изделия складывается из нескольких десятков факторов. Основной вклад в конечную цену идёт от качества и стоимости исходного сырья. Для изготовления жб лотков применяются недорогие марки бетона и финальная цена вписывается в средние бюджеты. Стоимость дренажного лотка при оптовом заказе сущетвенно ниже, чем обычная цена на сайте.
На суммарную цену влияет: себестоимость исходного сырья, размеры лотка, комплектация решетками и дополнительными элементами, сложность конструктивного исполнения, технические характеристики, пропускная водоспособность и расчётные выдерживаемые нагрузки.
При оценке стоимости ливневого водоотвода необходимо учитывать и цену решёток и дополнительных аксессуаров.
Водоотводный лоток смета
Рассчитать смету на бетонный водоотводный лоток можно разными способами. Подробней тут.
Существуют специальные строительные сервисы для составления смет. Предлагаем воспользоваться примерной таблицей.
| Количество | Цена за 1 шт | Сумма |
| Лоток DN 100 | ||
| Пескоуловитель | ||
| Заглушка | ||
| Фиксатор решетки | ||
| Переходник | ||
| Итого: |
Общая смета должна включать оценку стоимости погрузки-разгрузки, доставки, этапы работ, оплата труда рабочих, количествто и нормочасов используемой техники.
Разновидности
Конструкции лотков водоотводных бетонных предназначается только для перемещения грунтовых водных потоков и выпавших осадков. Эксплуатировать изделия легко, они обладают оперативным доступом, несложным монтажом, существенными показателями несущей способности.
Принято различать:
- водопропускные – по таким секциям вода отводится самотеком;
- ливневые – осуществляют сбор и отведение природных осадков;
- дренажные – применяются в конструкциях фундаментных оснований, подвалах и цокольных уровнях объектов;
- прикромочные – по ним от автодорожных покрытий в кюветы уходит излишняя вода;
- телескопические – отводят воду с уклонных участков и мостов;
- канализационные – направляют потоки воды в коллекторные устройства канализации.
Конструктивными признаками обе разновидности делятся на определенные формы:
- бетонный лоток для отвода воды – скоба в виде буквы «П», имеющая прямоугольные либо закругленные желоба;
- плиты перекрытий – изготавливаются в форме трапеций либо парабол.
Помимо этого, чтобы решать разные задачи, изготавливают желоба, имеющие сплошные боковины или проемы для удаления воды, установленные вертикально.
Всего насчитывается около полутора сотен типоразмеров железобетонных каналов под слив вод. Маркировка их выполняется литерой «Л» (лоток) и парой цифр, разделенных дефисом. Начальная (от 1 до 38) означает порядковый серийный номер, вторая – максимально разрешенное нагрузочное воздействие на лоток.
Иногда изготовители за основной буквой указывают добавочные символы, значения которых расшифровываются в прилагаемых к изделиям сопроводительных документах. Для примера, «Лдр» ориентирует на то, что изделие предназначается для обустройства дренажного коллекторного элемента. Еще один вариант – «Лд». Это значит, что лоток является доборным, его длина сокращена, чтобы было удобней завершать строительство дороги.
Секции из бетона, армированные стекловолоконным материалом или фиброй, представляются на стройрынках классами по нагрузочному воздействию от А 15 до F 900. В большинстве случаев поставляются дорожные лотки водоотводные бетонные с решетками из чугунного материала, имеют двух- или трехуровневые пескоулавливающие системы.
Изделия из серии Basic A-15 и B-125 отлично зарекомендовались на придомовых территориях, пешеходных и велосипедных дорожках.
Серийная подборка Standart C-250 используется в обустройстве пешеходных зон, дорог с минимальным количество автомобильного транспорта, парковочных стоянок.
Лотки из категорий Super D-400 (E-600 и F-900) могут переносить нагрузки в соответствии с маркировкой. Используют их в зонах активного передвижения машин. В целях подтверждения заявленных характеристик по краевым участкам лотков монтируются канты из стального материала, представляющие собой уголки, толщина которых равна трем – четырем миллиметрам.
Заметим, что лотки дорожные водоотводные выпускаются с добавочным водоотводным элементом вертикального типа и могут обустраиваться своими уклонами внутреннего характера на пять – пятьдесят миллиметров.
Железобетонные изделия защитного и инженерного назначения
Железобетонные изделия, предназначенные для продления срока службы трубопровода, представляют собой П-образный лоток, который устанавливают открытой частью вверх. При монтаже лотков теплотрасс по окончании работ открытую часть конструкции закрывают специальной железобетонной плитой покрытия.
Такой короб позволяет при необходимости производить замену участка трубопровода или его ремонт без разрывания траншеи. Изделия из железобетона препятствуют воздействию движения грунта на трубопровод. Такая основа позволяет сохранять форму, мало подвержена механическим повреждениям, влиянию атмосферных осадков и прочих неблагоприятных факторов.
Технические характеристики
Все необходимые таблицы размеров железобетонных лотков для теплотрасс можно найти в документации, которая регламентирует эти изделия, а именно — ГОСТ. Кроме этого, стоит ознакомиться с основными техническими характеристиками этих строительных элементов.
Лотки производятся согласно ГОСТу, к их качеству и внешнему виду предъявляются высокие требования
ГОСТ 13015.0–83 включает в себя целый ряд правил и положений, которые относятся к железобетонным лоткам для теплотрасс. Рассмотрим основные из них:
- морозоустойчивость;
- водостойкость;
- высокая прочность бетона;
- предоставляются все необходимые нормативы по размеру и форме этих строительных изделий;
- приводятся таблицы;
- выдвигаются нормы и требования не только к готовому продукту, но и к производственному процессу.
Кроме этого, описываются необходимые показатели, которым должна соответствовать вспомогательная арматура к этим строительным изделиям.
Рассмотрим требования, которые выдвигаются по отношению к бетону:
- марка бетона должна соответствовать показателям прочности и качества, описанным в ГОСТ. Разрешается использование марки не ниже, чем М300;
- существует ещё один очень важный показатель — прочность на сжатие. Этот показатель должен быть не ниже 70%;
- размер частиц наполнителя для выполнения материала не должен превышать 15 мм;
- категорически запрещено использовать при производстве железобетонных лотков разного рода активные добавки.
Размеры ЖБЛ для прокладки теплотрасс представлены в таблице №1.
Таблица 1
| Название | Размеры, мм | Вес, кг |
| Л-20-15/2 | 2970х2160х1040 | — |
| Л-16-8/2 | 2970х1840х1030 | 3150 |
| Л-15-8/2 | 2970х1840х720 | 2750 |
| Л-14-8/2 | 2970х1840х570 | 2500 |
| Л-13-8/2 | 2970х1480х1320 | 3230 |
| Л-12-8/2 | 2970х1480х1010 | 2400 |
| Л-10-8/2 | 2970х1480х550 | 1650 |
| Л-8-8/2 | 2970х1160х1000 | 1950 |
| Л-6-8/2 | 2970х1160х530 | 1140 |
| Л-4-8/2 | 2970х780х530 | 900 |
| Л-3-8/2 | 2970х780х380 | 750 |
Помимо этого, ГОСТ регламентирует и сопутствующую арматуру. Требования, выдвигаемые к ней, необходимо неукоснительно соблюдать. Очень важным фактором при выборе арматуры для ЖБЛ считается подбор необходимой марки стали.
И на лотки, и на крышки к ним в обязательном порядке наносится маркировка
А также стоит отметить, что маркировка железобетонных лотков содержит следующую информацию:
- марка железобетонного изделия;
- компания, которая изготовила лоток;
- дата производства;
- габаритные размеры строительного элемента;
- масса лотка;
- прочность изделия;
- штамп, который указывает на то, что лоток прошёл процедуру технического контроля.
Подбор железобетонных лотков для теплотрасс выполняется, как правило, по вышеперечисленным данным. Если изделие соответствует характеристикам, предъявляемым ГОСТом, то тогда можно не сомневаться в его эффективности и в том, что оно прослужит длительный эксплуатационный срок.
Общие требования по установке водоотводных лотков
Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.
Монтаж ливневки с покрытием из асфальта, бетона, плитки
Главные правила укладки:
- Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;
- Сбор системы идет от самой низкой точки;
- Уклон желоба должен быть минимум 10 мм/1 пог. м;
- Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;
Подключение желоба к канализации через пескоулавливатель
- Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
- В местах поворота лотки, крышки распиливаются и соединяются в ус;
На фото схема соединения в ус.
- Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
- Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
- Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.
Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками
Как уложить ливневку
В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.
Схема монтажа
| 1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки. |
| 2. Приготовить бетон для основания, на котором будут лежать лотки. |
| 3. Нанести герметик на торцевую часть лотка. |
| 4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба. |
| 5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой. |
| 6. Установить пескоулавливатель в сливное отверстие. |
| 7. Уложить последующие лотки, скрепляя их герметиком. |
| 8. Приклеить торцевую заглушку в конце готовой линии. |
| 9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба. |
| 10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет |
| 12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет. |
Монтаж
Сборка дождевых линий водоотведения производится поэтапно:
- подготовка траншей;
- засыпка песчаной подушки, обеспечивающей заданный уклон;
- укладка желобов, выравнивание по осям и соединение в единую линию.
Если используются крупные изделия, сверху укладывают плиты. Они делают систему герметичной, препятствуют попаданию в полость посторонних предметов. Для небольших желобов используются чугунные декоративные решетки. Отливы иди отводящие канавки частных домов иногда используются в открытом виде, поскольку их размеры невелики. Так проще контролировать состояние системы, своевременно удалять мусор, устранять засоры.
Описание
Ж/б конструкции выпускаются на основании ГОСТа 13015.0-83. Государственный стандарт регламентирует основные параметры ЖБЛ, нормы производства и эксплуатации строительных материалов.
Согласно документу, изделия из бетона после изготовления должны обладать высокими показателями и иметь следующие качества:
Водоотводные лотки.
- повышенную термо- и гидроизоляцию;
- морозостойкость;
- высокий уровень стойкости к любым нагрузкам;
- водонепроницаемость;
- устойчивость к агрессивным факторам и грунтовым водам;
- надежность.
Бетон, из которого выпускают лотки, должен отвечать таким требованиям:
- Марка — не менее 300.
- Предел прочности — свыше 70 МПа.
- Размер гранул наполнителя — до 15 мм.
- Отсутствие поверхностно-активных добавок при изготовлении смеси.
Теплотрассовые каналы накрываются бетонными крышками для быстрого устранения аварии, возможной в процессе работы системы теплоснабжения.
Шлюзы по методу укладки подразделяются на подвиды:
- КЛ. Оборудованы специальными перекрытиями.
- КЛп. Изготовлены с крышками и опирающимися на них железобетонными блоками.
- КЛс. Желобная система с опирающимися друг на друга блоками, скрепленными с помощью швеллеров.
Монтаж блоков выполняется в канаве на подушке из песка. Изделия должны плотно соприкасаться с землей, это влияет на надежность конструкции. Стыки заливаются раствором. На структурно-неустойчивом грунте пользуются битумом или другой пластичной гидроизоляцией.
Для равномерности нагрузки и во избежание перекосов землю засыпают с 2 сторон одновременно. При эксплуатации блоков на территориях с агрессивными факторами фасад следует покрывать защитным слоем специального раствора.
Жб лоток для инженерных коммуникаций.
Это интересно: Ветровая доска кровли
Разновидности
Наиболее востребованные типы:
- УБК-1А, 2А. Имеют П-образную форму и отверстия для естественного или искусственного удаления воды;
- УБК-5А. Изделия прямоугольной формы, которыми накрывают лотки. Если с кабельной продукцией что-либо случилось, появилась необходимость в ремонте, крышка легко снимается обеспечивая тем самым доступ;
- УБК-9А. Особенность этого вида сводится к наличию трех отверстий;
- БК-11А, 12А. Это бруски, имеющие форму трапеций, используемые в качестве основы для быстрого монтажа кабельных лотков.
Сырьем для изготовления изделий служит тяжелый бетон, обеспечивающий прочность, надежность и долговечность конструкции.
Основные разновидности лотковых изделий

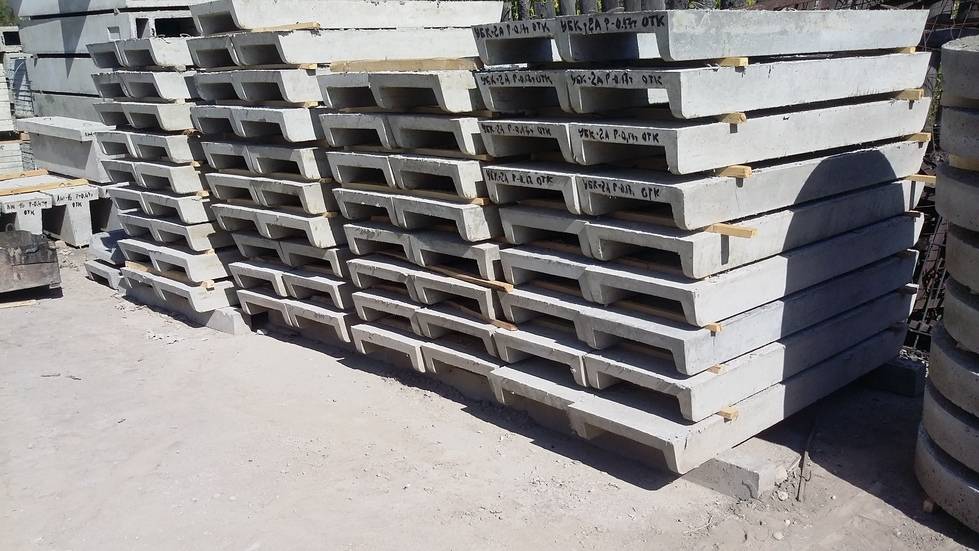

Рисунок 1. Кабельные лотки железобетонные
Лотки для коммуникаций выпускают разных типов. Они отличаются всевозможными параметрами. Конкретный тип потребители подбирают, руководствуясь требуемыми целями, условиями эксплуатации, нюансами монтажа коммуникационных сетей. Изделия классифицируют по следующим характеристикам:
- конструктивное исполнение;
- габариты;
- комплектация крышкой;
- функциональность;
- особенности установки.
Самые распространенные варианты лотков:
- П-образные конструкции, имеющие вид прямоугольного параллелепипеда. Такие изделия приобретают для сооружения каналов сложной формы, при необходимости отвода воды либо обустройства дренажа. Увеличенные габариты лотков позволяют укладывать в них разные типы кабелей на подставках. Прочность ЖБИ гарантирована благодаря устойчивости бетона к воздействию нагрузок и неблагоприятных факторов. Такие кабельные лотки рекомендовано укладывать во влажном либо промерзающем грунте.
- Трапециевидные изделия позволяют сооружать телескопические соединения, поскольку ширина лотка изменяется вдоль продольной его оси. Фиксированные размеры детали гарантируют точность сопряжения, существенно ускоряя монтаж. Элементы такого типа устанавливают, чтобы отводить воду с полотна автомобильных магистралей. Им не страшны неблагоприятные внешние факторы, они совершенно не поглощают влагу извне.
- Водопропускные желоба удобны для организации эффективного водоотвода — их устанавливают параллельно дорожному полотну с уклоном. Это позволяет воде быстро стекать с трассы. Изготовление деталей выполняют по особой методике. Арматуру используют предварительно напряженную, сушат ЖБИ при повышенной температуре, чтобы значительно улучшить механические характеристики.
Назначение железобетонных лотков обозначено в их маркировке:
- МЖБЛ — для монтажа водоотводящих каналов, дренажных систем;
- УБК — прокладка энергетических линий;
- МШЛ — обустройство железнодорожных линий;
- Л — сооружение теплотрасс, а также дорожных конструкций.
Герметичность лотку гарантируют крышка или дорожная плита, устанавливаемая, чтобы закрыть собой внутреннюю полость изделия. При этом все внутренние коммуникации надежно защищены от механических повреждений, они способны продолжительный период корректно функционировать.
Преимущества и недостатки
Для железобетонных желобов присущи такие положительные моменты:
- Высокая устойчивость материала к воздействию агрессивных сред.
- Антикоррозийные свойства.
- Длительный срок эксплуатации – 50 лет и более.
- Устойчивость бетона к температурным перепадам, в том числе к воздействию минусовых показателей. При многократном замерзании-размерзании материал не теряет своих эксплуатационных свойств.
- Инертность бетона к механическим воздействиям. Исключение составляют точечные удары большой силы.
- Экологичность изделий. Бетон не выделяет вредных для окружающей среды паров.
- Идеальная гладкость внутренних стенок за счет добавления в раствор полимеров при изготовлении лотков.
К относительным минусам железобетонных желобов можно отнести их вес. Однако его же можно считать и плюсом. Поскольку даже пучинистый грунт не сможет сдвинуть их с места.
Особенности изготовления и материалы
Характеристики материалов
При создании изделий из бетона используются две методики. Это вибролитье или вибропрессование. В первом случае уплотнение бетона идет в процессе заливки формы путем воздействия вибрацией. Во втором – детали уплотняются особым прессом. Такие изделия крепче, поскольку под давлением пресса ликвидируются возможные полости и пузырьки воздуха в толще бетона. Это исключает риск внутренних расколов.
Для улучшения устойчивости к нагрузкам в бетонную смесь добавляют особые пластифицирующие вещества и присадки. Добавки, которые вовлекают воздух и не боятся сульфатов, делают лотки стойкими к перепадам температур, негативному воздействию влаги.
Железобетонные лотки армируют стальными прутками и создают из цемента марок не ниже М500. Изделия получаются прочными, устойчивыми к нагрузкам, но очень тяжелыми. Их вес может достигать до 2,5 тонн. Однако такие лотки необходимы в местах с большой проходимостью тяжелого автотранспорта.
Вместо стали сейчас используют стекловолоконную арматуру или фибру из полипропилена. Они дают нужную прочность, увеличивают антикоррозийные качества. Такое изделие весит меньше, чем ЖБИ, но стоит дешевле. Благодаря фиброванию также снижается усадочная деформация и растет стойкость к нагрузке на изгиб.
Несмотря на довольно высокую стоимость, пользуются спросом полимербетонные изделия. Их характеризует смешанный состав из бетонного раствора и расплавленного пластика. Такие желоба долговечны, прочны и износостойки, не боятся воздействия агрессивных сред.
Как изготавливают лотки кабельные бетонные
Поскольку изделию суждено эксплуатироваться в неблагоприятных условиях, выпуск железобетонных лотков требует ответственности на каждой стадии технологического процесса. Решающее значение в прочности изделия играет состав бетона. Готовая затвердевшая смесь обязана иметь повышенную надежность, водостойкость, долговечность и морозостойкость.
Герметичность бетона — определяющий фактор, поскольку кабель не способен сопротивляться губительному влиянию влаги. В железобетонном тоннеле сухость гарантирована длительный период, воздушная же подушка, как естественный теплоизолятор, значительно смягчает температурные перепады.
Бетонный лоток гарантирует надежную защиту проложенным внутри него силовым кабелям. Подобный вариант прокладки коммуникаций оптимален, поскольку проверен временем.
Виды лотков по форме
ГОСТом регламентируется не только технические характеристики железобетонных лотков, но и их форма. Форма этого строительного элемента зависит в первую очередь от его назначения, а уже потом — от особенностей использования. Существует три основных формы, в которых выпускаются эти изделия:
- квадратная или прямоугольная;
- трапециевидная;
- полукруглая.
Форма и размеры лотка зависят от его предназначения
Железобетонные строительные лотки квадратной или прямоугольной формы используются, как правило, при закрытой прокладке коммуникаций, отличающихся по назначению. Из таких лотков монтируется защитный, герметичный канал, внутри которого прокладывается трубопровод. Рассмотрим, какие коммуникации монтируют в таких железобетонных строительных элементах:
- теплотрассы;
- водопроводы;
- электрокабели.
Отдельные лотки монтируются встык. А также стоит отметить, что стыки в обязательном порядке промазываются специальным цементным раствором. Для этих целей необходим раствор марки М-50 и выше. После того как раствор засыхает, выполняется ещё одно мероприятие — гидроизоляция железобетонного канала. Гидроизоляционный материал подбирается в зависимости от конкретного случая.
Трапециевидные модели используются, как правило, при монтаже автомобильных дорог. Из таких изделий обустраивается дренажная система и ливневая канализация. Сам монтаж происходит посредством последовательной вставки лотков в пазы. Таким образом, получается канал, расположенный под наклоном. Наклон является необходимым фактором, для эффективного естественного отведения воды. Метод сборки такого канала получил название «телескопический», что отражает последовательность вложенных друг в друга железобетонных сегментов. Место входа ливнёвки прикрывается решёткой.
Полукруглые железобетонные лотки также применяются для водоотвода в дренажных и ливневых системах. Благодаря своему более презентабельному виду их прокладывают возле жилых построек и в парковых зонах.
