Что такое мансардное окно-балкон, виды, особенности установки

Обобщенная инструкция по монтажу мансардных окон

1. Установка мансардного окна своими руками начинается с проектирования и расчета.

В зависимости от предназначения окна, его величины, количества, предполагаемого расположения, вида покрытия кровли и вида открывания, выберите окно.

Участок остекления высчитывается по формуле. 10 м? пола освещаются 1 м? остекления независимо от размеров окна.

По периметру окно должно быть меньше проёма на 2-5 см.

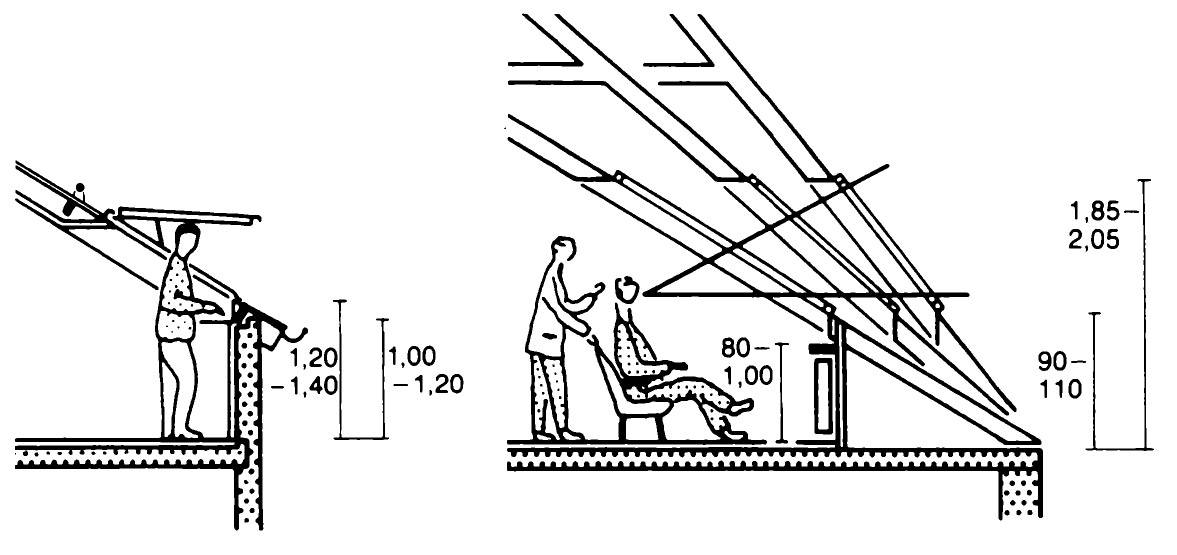

От высоты оконной ручки и ската кровли зависит высота монтажа мансардного окна. Приемлемая высота мансардного окна от пола 80 – 130 см. Окно монтируют на высоте одного метра, если ручка распложена вверху, и на 1,2-1,3 м, если внизу. На высоту также влияет вид кровельного покрытия. Керамическую черепицу, к примеру, нельзя подрезать, в таком случае окно нужно расположить строго над уложенным рядом черепицы. Листовое покрытие можно резать в нужном месте.

Выберите оклад согласно типу кровли. Чем выше волна кровельного покрытия, тем большая высота оклада.

2. Подготовка проёма. Выбрав количество окон и размеры, пометьте места их расположения внутри мансарды на гидроизоляционной плёнке, если нет внутренней отделки.

Гидроизоляцию разрежьте крест на крест, с учетом нахлестов по 10-25 см, которые выворачиваются наружу, и прикручиваются к раме или на обрешетку. Лишнее отрезается. Для полной герметичности сверху гидроизоляции будет положен гидроизоляционный фартук.

Срежьте обрешетку.

В зависимости от покрытия кровли аккуратно снимите необходимую площадь покрытия. Что касается покрытия крыши металлочерепицей, то мансардные окна лучше устанавливать на этапе строительства, поскольку их установка в металлочерепицу имеет свои особенности.

Сделайте рейки из бруса, на которые будет устанавливаться оконный короб. К нижнему брусу прикрепите степлером нижнюю часть гидроизоляции. А к верхней части обрешетки – верхний край. Бока гидроизоляции вытяните наружу.

3. Установка оконного короба. Вмонтируйте оконную раму по инструкции производителя, предварительно сняв стеклопакет и оклад.

Крепежные кронштейны различаются по форме и предназначены для крепления только на стропила или как на стропила, так и на обрешетку, причем прикручиваются они в разном положении.

Отрегулируйте нижний край окна и крепко закрепите нижние кронштейны. Верхний край не закручивайте до конца. Поставьте створку в раму, она должна по всему периметру прилегать одинаково. В закрытом состоянии проверьте щели, при необходимости их отрегулируйте. После регулировки, затяните крепло верхние и нижние крепления.

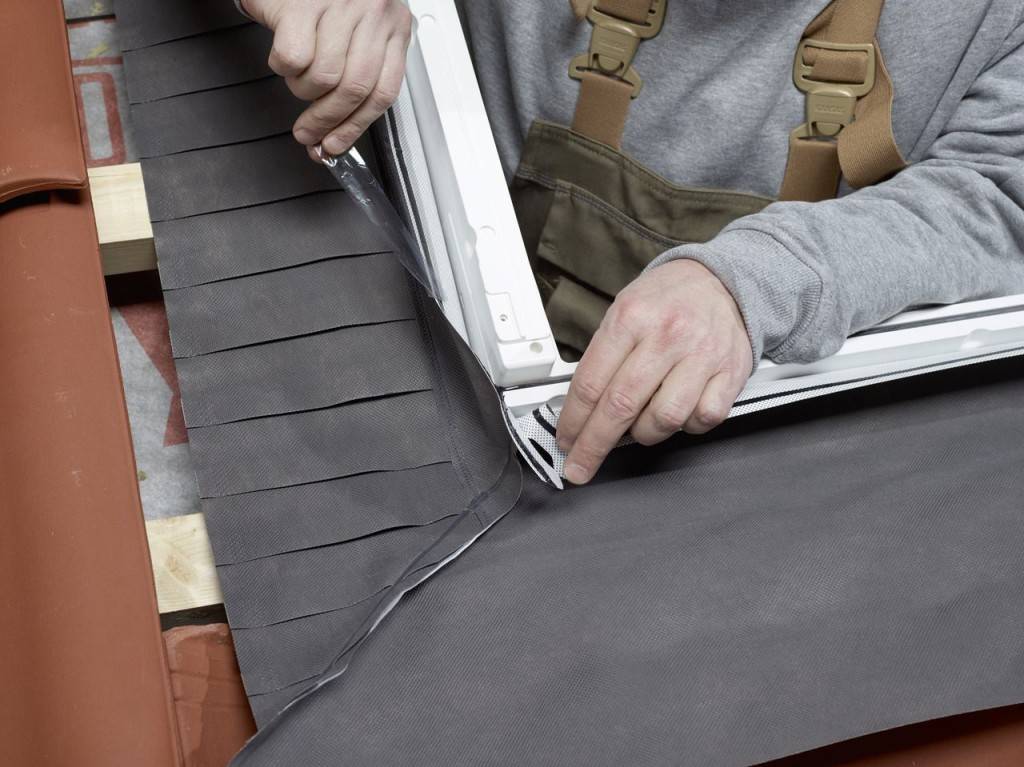

4. Установка гидроизоляционного фартука. Фартук обязательно устанавливается по всему периметру окна. Верх фартука заводится под желоб. С одной стороны он прикрепляется степлером к коробу, с другой – заводится под обрешетку.

Прикрепите дренажный желоб под углом над оконной конструкцией, что собравшийся конденсат самопроизвольно стекал в зазор кровли.

5. Монтаж и крепление оклада. Устанавливается оклад в такой последовательности: сначала нижний гофрированный фартук, боковые части, затем верхний элемент оклада. Самыми последними устанавливаются накладки.

Монтируйте оклад строго по инструкции компании-производителя, поскольку от герметичности зависит срок службы окна. У разных изготовителей окон для крыш разная комплектация изоляционных материалов. Оконная рама Roto оснащена резиновым уплотнителем, под нее и заводится оклад. Оклад компании Fakro крепится к самой раме и уплотнителя не имеет, сверху его накрывают дополнительные элементы.

Окно установлено, осталось установить демонтированную створку.

Особенности монтажа мансардных окон

Правила и особенности монтажа

Правила установки:

1. При заказе размеров продукции в учет берется расстояние между кровельными стропами и общая площадь мансардного помещения.
2. Ширина конструкции заказывается на 50 мм меньше шага строп. Идеальная ее площадь – 1/10 площади полового перекрытия мансардного помещения.
3. При недостаточном расстоянии между стропами для установки большого окна – производится установка нескольких рядом идущих окон, размещаемых между соседними стропами.
4. Вне зависимости от покатости крыши, высота от полового перекрытия – 1,0–1,1 м, а верхняя проемная граница – выше уровня человеческих глаз. Поэтому при уменьшении кровельной покатости оконная площадь пропорционально увеличивается.
5. Ручки открытия располагаются внизу при большой покатости кровли. На пологих крышах ручки имеют верхнее расположение.
6. На монтажную высоту влияет и материал кровли. При наличии черепицы проем смещается.
7. Для предотвращения замерзания стекла под окном размещают отопительный радиатор.
8. Комплектующие аксессуары выбираются одного производителя.

Этапы подготовки к монтажу:

1. Разметка местоположения окон производится на гидроизоляции перед отделкой помещения. Отступ от строп 2–3 см.
2. Крепление оконных рам осуществляется к стропам и к нижнему брусу.
3. При разметке делается отступ в 9 см от нижнего бруса, чтобы установить профилированные кровельные элементы, или 5 см – под плоские элементы. От верхней проемной границы отмеряют 10–15 см вверх.
4. Прорез в гидроизоляции оконного контура с добавлением запаса в 20 см по его периметру. Делается отворот запаса вовнутрь.
5. Часть материала кровли и обрешетка снимаются. Делается отступ от стропил в 2 см.
6. По нижнему уровню рамы производится крепление бруса 5×5 см. Его горизонтальность проверяется уровнем. При определении глубины его посадки в учет берется тип материала кровли.
7. Завернутый вовнутрь низ гидроизоляции фиксируется степлером к брусу. Его боковинки заворачиваются наружу, а крепление верха производится к планке обрешетки.

Технология установки:

1. В инструкции имеются указания по последовательности крепления кронштейнов к обрешетке и стропам. В учет берется наличие меток для обозначения глубины посадки изделия.
2. Перед монтажом створка снимается. Оставляется только рама.
3. К раме производится крепление кронштейнов для ее закрепления за обрешетку, брус и стропы. Степлером по наружному периметру крепится утепляющая минвата поверх бруса.
4. Рама монтируется в проем впритык к брусу. Саморезы вкручиваются через отверстия кронштейнов в деревянную обрешетку и стропы.
5. Размещение створки должно быть без перекосов. Ширина зазоров – одинакова. Регулировка ее положения производится спецвинтами на петлях. Крепежные винты должны быть туго затянуты.
6. Края гидроизоляции крепятся к раме, заворачиваются или обрезаются остатки. По ее бокам производится укладка теплоизоляционного слоя.

Что нужно контролировать при монтаже:

1. Вертикальность и горизонтальность рамы проверяется уровнем и рулеткой после ее установки и окончания рабочего процесса и установки створки.
2. Примыкание гидро- и пароизоляционной ленты проверяется визуально после монтирования рамы и до монтирования оклада гидроизоляции. Все стыки проклеиваются клейкой лентой.
3. Установка водоотвода от изделия проверяется визуально до установки оклада гидроизоляции и покрытия кровли вокруг оконной рамы.
4. Монтирование оклада гидроизоляции контролируется визуально при его установке. Его монтаж производится без зазоров и крепления на гвозди или скобы на внешней поверхности.
5. Откосы проверяются уровнем или визуально после их монтажа на перпендикулярность поверхности полового перекрытия, и параллельность верхнего откоса.
6. Подоконник проверяется визуально после его монтирования. Между стеновой панелью под изделием и ним обязательно наличие зазора в 2–5 см для свободной циркуляции теплого воздушного потока.
7. Наличие батареи под каждым изделием проверяется на стадии обсуждения проектного плана. Это вызвано необходимостью в создании зимой постоянного теплого воздушного потока вдоль оконных конструкций для предотвращения конденсата на стеклопакете.

Виды мансардных балконов

Современные строительные технологии позволяют обустраивать на мансарде разные виды балконов. Выбор конструкции, главным образом, зависит от проектных особенностей подчердачного этажа. И не беда, если балкон не был предусмотрен заранее, его вполне можно сделать уже после того, как мансарда обустроена и обжита. Далее мы подробно расскажем, какие виды мансардных балконов бывают, с чем придется столкнуться при строительстве, а так же исследуем плюсы и минусы каждого типа пристройки.

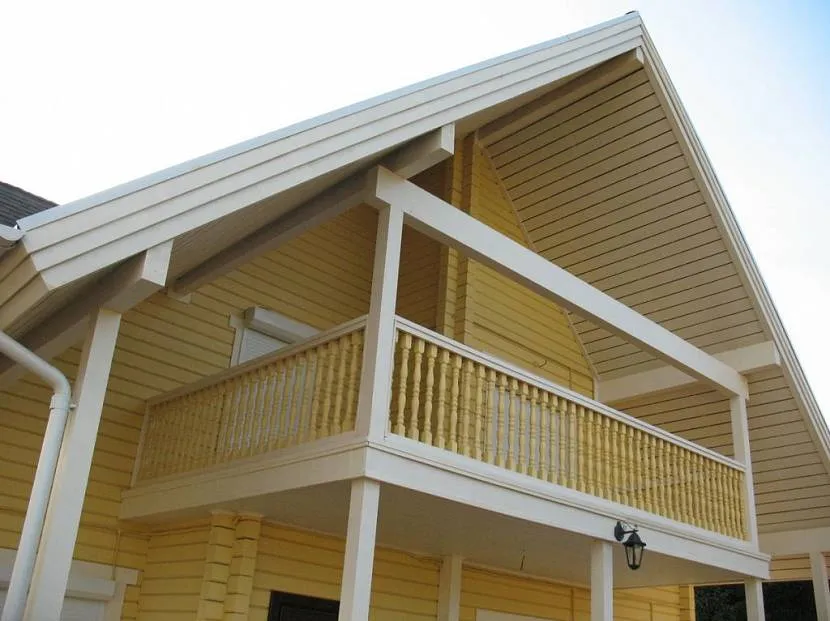

Мансардный балкон с фронта

Дома с мансардой и балконом с фронта — это тот вид постройки, которая возможна исключительно на этапе строительства этажа. Но при закладке такого балкона, необходимо учитывать некоторые нюансы.

Основные преимущества этой мансардной конструкции – простота и экономичность. Балкон устраивается с прямой части крыши, которая, в свою очередь, и служит навесом, а полом является перекрытие для этажа. Фронтальная стена просто отодвигается вглубь помещения. Пристройка получается просторной, равной ширине самого дома, по типу лоджии: от стены до стены.

Важно: При строительстве балкона с фронта мансарды, для прочности и надежности конструкции, необходимо устраивать стропильную систему по висячему типу. Что касается отодвинутого фронта, то опирается он на плиту-пол, без каких-либо дополнительных опор, и эта стена перестает быть несущей

В такой ситуации очень важно облегчить конструкцию, чтобы сократить нагрузки на строение: фронт следует делать тоньше относительно других стен, а толщину слоя теплоизоляции необходимо увеличить

Что касается отодвинутого фронта, то опирается он на плиту-пол, без каких-либо дополнительных опор, и эта стена перестает быть несущей

В такой ситуации очень важно облегчить конструкцию, чтобы сократить нагрузки на строение: фронт следует делать тоньше относительно других стен, а толщину слоя теплоизоляции необходимо увеличить

Ограждение для фронтального мансардного балкона может быть из любых материалов, и зависит это от архитектурного замысла и индивидуальных предпочтений хозяина дома. Самые востребованные варианты – это деревянный или кованый парапет. Но если планируется остекление, то лучше сразу построить перила из ячеистого бетона или кирпича.

Мансарда с балконом фото фронтальной конструкции

Балкон в ломаной мансардной крыше

Ломаная мансардная крыша с балконом – явление нередкое, потому что такую конструкцию легко организовать своими руками уже в процессе эксплуатации этажа, даже если в проекте такой задумки не было и в помине.

На заметку: Проем под балкон в крыше разрешается организовывать исключительно между стропильными ногами, не нарушая их целостность.

Для постройки такого балкона необходимо снять в нужном месте часть кровли. Далее внутри мансарды перпендикулярно полу устанавливается перегородка с проемом под дверь. С боков до ската крыши перегородка зашивается досками, либо закладывается кирпичом, блоками и т.д. Следующим шагом выпиливается проем в кровле, и балкон практически готов.

Чтобы увеличить площадь пристройки, можно сверху залить самостоятельно или закрепить готовую бетонную плиту. При этом следует обязательно рассчитать все нагрузки во избежание перегруза и разрушений несущих стен. Парапет для такой конструкции лучше изготовить из металла, а сверху предусмотреть навес, чтобы осадки как можно меньше попадали на плиту перекрытия.

Мансардная крыша с балконом, фото открытой боковой пристройки

Сравнение самых востребованных вариантов для мансард

Модель	Cabrio GDL (VELUX)	FGH-V P2 Galeria (FAKRO)	Терраса VELUX
Допустимый наклон кровли (градусов)	35-53	35-55	35-53
Материал рамы	Клееная сосна с тремя слоями лака	Сосна и два слоя акрилового лака	Клееная сосна и три лакированных слоя
Стеклопакет (внутреннее стекло/внешнее)	Ламинированный триплекс/закаленное	Ламинированное (класса P2A)/закаленное с легкоочищающимся покрытием	Ламинированный триплекс/закаленное
Наличие вентиляционного клапана	+	+	+
Высота перил (см)	114-139	82-113	114-139
Общая высота окна-балкона в закрытом виде от пола до верхнего уровня (см)	163-225	165-229	246
Ширина окна (см)	89 или 108	80-99	2-4 створки каждая в 78-88
Глубина балкона (см)	—	—	99-185

Цена различных вариантов начинаются от 150-160 тысяч рублей. Плюс для различных кровель дополнительно понадобятся специализированные оклады стоимостью 10-30 тыс. руб.

Что такое французский балкон?

Французский балкон – это необычная конструкция балкона, которая состоит только из большого окна (от пола до потолка) и его ограждения, выступающее минимально от фасада. У него нет площадки, чтобы можно было выйти туда или она очень небольшая и узкая, меньше, чем на шаг за пределы квартиры. Вы можете лишь открыть балконную дверь и полюбоваться видом на улицу из своей гостиной.

Этот вид был распространен во французских городах (отсюда и название), где строительное законодательство не позволяло обычным балконам вместиться в узкие улочки.

Французский балкон на улицах наших городов можно определить безошибочно. Его перила устанавливают непосредственно в проеме. Получается, открыл дверь и тут же – ограждение, которое часто выполняют в римском стиле в виде балясин или из кованого металла.

Исходя из внешнего вида, такой балкон представляет собой окно больших размеров, которое не несет никакой функциональной нагрузки. В качестве «плюса» здесь выступает оригинальность ограждения, точнее, его декоративность. Она помогает создать неповторимый внешний вид. Выступающие за стеной конструкции придают фасаду оригинальный дизайн.

Французское остекление балконов особенно популярно в офисных зданиях, где оно дополняет строгий и стильный вид здания.

Из-за меньшего размера цена на французский балкон обычно намного ниже, чем на обычный.

Определение площади остекления

Размеры мансардных окон напрямую зависят от габаритов помещения. Существует правило: в жилой комнате суммарные размеры окон должны составлять не менее 10% ее площади.

Важно! Для гостиных и детских этот показатель лучше увеличить до 15-20%. Например, для мансарды площадью 20 кв

м подойдут две оконные системы 115*120 см или три окна габаритами 80*140 см

Например, для мансарды площадью 20 кв. м подойдут две оконные системы 115*120 см или три окна габаритами 80*140 см.

При расчетах надо учесть некоторые нюансы:

• чем выше расположен оконный проем, тем больше света он пропускает;
• высокое размещение уместно на пологих крышах, угол наклона которых составляет не более 15-20°;
• на крутых скатах нижняя линия профиля должна находиться на высоте 1-1,4 м;
• нижний лимит для остальных типов крыш – 0,8 м, верхняя граница – 1,9 м.

Утепление ломаной крыши

Утепление кровли производится после завершения монтажа стропильной системы и укладки гидроизоляционного слоя. Особенностью ломаной крыши является то, что утеплитель прокладывается по нижним стропилам и потолку мансардного помещения, образованного затяжками. Верхний треугольник кровли оставляют холодным для обеспечения вентиляции подкровельного пространства.Плиты утеплителя должны заходить в промежутки между стропильными лагами с ощутимым натягом, чтобы не создавались условия для образования мостиков холода

Если в качестве гидроизоляции поверх стропил была уложена обычная плёнка, между ней и теплоизоляцией также должен быть продуваемый зазор величиной хотя бы в 10 мм. Если же укладывалась супердиффузионная мембрана, в устройстве зазора необходимости нет.

Плиты утеплителя укладываются в несколько слоёв со смещением мест стыка в каждом ряду. Поверх утеплителя монтируется парозащитная мембрана.Кровля представляет собой многослойную конструкцию, состоящую из защитных пленок, утеплителя, кровельного покрытия и вентилируемых зазоров

Разновидности мансардных балконов

Отбросив в сторону все возможные варианты оформления помещений, пристроек и надстроек, различают три основных вида мансардных балконов, среди которых различают:

• Фронтовые конструкции;
• Кровельные конструкции;
• Окна-балконы.

В случае с фронтовой конструкцией, различают наружные и внутренние балконы.

Балкон с выносом обеспечивает дом дополнительным пространством и благодаря дополнительной балке, которая не является межэтажным перекрытием, в сезон сильных дождей или таяния снега, нет риска для появления потеков на нижних этажах.
Внутренний балкон делается намного проще, однако, такому помещению требуется проведение более серьезной обработки стен и полов специальными средствами и материалами для защиты от влаги.
При проектировании дома, необходимо заострить внимание на моменте, что стена, которая отделяет балкон от внутренней комнаты, должна быть относительно легкой, поскольку он не стоит на несущей конструкции.

Третий тип предоставлен в виде особого мансардного окна с балконом.

• От обычного окна его отличает то, что в одном положении оно расположено в одной плоскости с крышей, когда в другом, в открытом состоянии, превращается в мини-балкон.
• На словах, механизмы такого окна работают еще проще, чем кажется на первый взгляд: Когда ручку заводят в нужное положение, снимается блокировка с окна и это позволяет поднять верх и выдвинуть низ.
• Вместе с выдвижением нижней части, выдвигаются и перила.

На фото ниже предоставлены примеры, какими бывают мансардные балконы.

Что из себя представляет окно-балкон трансформер bloomframe

Это разработка голландского архитектора и дизайнера Hofman Dujardin. Он спроектировал окно — балкон bloomframe. Благодаря его разработке, балкон теперь может быть там, где он вовсе не был предусмотрен. Либо балкон есть, но вид с него вас совсем не радует, а с окна расположенного скажем, на другой стороне дома — изумительный и было бы здорово выйти на балкон полюбоваться красивым пейзажем. В этом случае bloomframe просто находка для вас. Легкое прикосновение руки превратит обычное окно в балкон.

Сама конструкция — это ни что иное, а самая настоящая рама, встраиваемая в балконный проем с окном. Когда механизм приводится в движение, окно превращается в балкон. Говоря иначе, оно раскладывается. Это довольно интересное и необычное решение. Такая конструкция будет выгодно смотреться и нисколько не испортит фасад здания, а скорее напротив, сделает его дизайн оригинальным.

Особенно если все окна здания будут подобного типа. Вы только представьте, что выглядеть окна трансформеры могут по разному, в зависимости от погодных условий и времени суток. А кроме того от настроения людей. У кого-то окно будет трансформировано в балкон, у кого-то нет.

Если раньше у вас было окно, но не было балкона, с этим уже ничего нельзя было поделать. Но это было раньше. Сейчас — это недоразумение легко можно исправить, установив такое окно, которое сначала выглядит, как всем нам привычное окно, не привлекая внимания, стоит лишь нажать кнопку и плоскость окна трансформируется, увеличивая пространства комнаты, и становится балконом.

Особенности

Старшее поколение может подумать, что мансарда с балконом — это излишество. Но в современных реалиях эта конструкция становится необходимой. Большим семьям, требуется больше свободного места.

Особенности обустройства необходимо знать тем, кто желает сделать мансарду отдельным, приспособленным для постоянного проживания пространством:

• Если изначально появление пристройки на мансарде не было задумано, требуется консультация специалистов, чтобы не пострадала кровельное покрытие и не произошло обрушение свода.
• Конструкция открыта всем ветрам, обязательна плотная теплоизоляция и защита от дождя.
• Вес и площадь должны соответствовать размерам мансарды, иначе он может обрушиться или повредить кровлю. Имеет значение с какой стороны планируется расположение балкона, от этого зависит вес конструкции.

Есть определенные плюсы и минусы от наличия балкона на мансарде.

Преимущества

Понятно, что лучше иметь дом с дополнительным балконом, чем не иметь оного.

Но есть объективные причины, по которым конструкция улучшает жилое помещение:

1. На мансарде появится свободная циркуляция воздуха. Окна в этой части дома устанавливаются редко. Даже если они есть — это небольшие отверстия в кровле.
2. Даст возможность обозревать пейзаж, которым окружено строение. Если оно удачно расположен, взгляд с высоты мансарды откроет красивые виды, закат и восход.
3. Смотрится интересно, необычно. Такая форма пристройки редкость в старых дачных поселках и обязательно произведет фурор среди соседей.
4. Выносное крыльцо немного увеличивает площадь мансарды, она становится уютнее.

Если позволяет место, можно поставить столик или подвесить кресло. Это будет отличной зоной для отдыха.

Недостатки

В основном они появляются если встраивать конструкцию в готовую крышу:

1. Стоит балкон на мансарде дорого, надо быть к этому готовым. Нужна будет долгосрочная работа со специалистами строителями по замерам и расчетам возможности реализации плана строительства. После надо получить разрешение от бюрократических инстанций (БТИ, Жилищная Инспекция). Процесс довольно длительный, потребует сил и времени.
2. Для того, чтобы впоследствии на мансарде не было холодно, находиться в помещении было комфортно, нужно создать изоляцию от влаги и сохранить тепло в помещении с помощью отделочных материалов. Потребуется укрепить кровлю, утеплить пол на балконе.
3. Если планируется обустройство жилого пространства на мансарде, понадобится переоборудовать его целиком. Швы кровли нужно изолировать, сделать перекрытия.
4. Потратить меньше на материалы не получится, использовать надо проверенные и легкие утеплители, изоляторы и т.д.
5. Обязательно надо учесть все нормы безопасности, поскольку на мансарде не предусмотрены несущие конструкции.

Есть несколько разновидностей балконов для мансард. Их строение зависит от расположения относительно дома и отличается внешним видом.

Плюсы мансардных окон

Имеют, кроме минусов, мансардные окна и плюсы. По крайней мере, не отмечено жалоб на плохую теплоизоляцию или продувание. Мало того, пользователи отмечают заботу производителей о внедрении в конструкцию мансардных окон эффективных систем проветривания и о запуске программы Velux-Aereco (Aereco – французская компания, сумевшая реализовать конструкцию полностью саморегулирующегося приточного клапана проветривания).

Есть посты, авторы которых (сайт forum-okna.ru) ставят производителям обычных деревянных окон в пример продукцию изготовителей мансардных из дерева: последние совершенно не подвержены гниению, годами служат без покраски и пр. ухода. Сказывается отработанная технология пропитки и нанесения защитных покрытий.

Восхищение взывает прочность мансардных окон. Один из форумчан (с сайта farmhouse.ru) описывает случай, как он пытался попасть домой через мансардное окно – замок заклинило. Разбить стекло удалось лишь с огромным трудом.

Удовлетворение пользователей вызывает программа по бесплатной замене пришедших в негодность и дефектных элементов окон, которая принята сейчас всеми тремя мировыми лидерами отрасли – ROTO, FAKRO и Velux’ом.

Балкон как часть мансарды: особенности

Балкон на крыше дома – уже давно не роскошь, а полезная необходимость. Она делает проживание на мансарде ещё более удобным. Знание её особенностей экономит силы, время и деньги при её устройстве. Итак, вот они:

• Внесение балкона в первоначальный проект – лучший вариант его возведения. Пристройка конструкции к готовому дому сложна. Здесь не обойтись без помощи профессионалов, которые всё рассчитают. Неправильная установка кровельного балкона грозит проседанием, перекосом или разрушением кровли.
• Боковой и фронтальный балконы – это продолжение мансарды. Несущие детали постройки у них с ней одни, так что часть дома остаётся незащищённой. Чтобы уберечься от пагубных действий ветра, осадков и химических веществ с улицы, нужно серьёзно подойти к вопросу о тепло- и гидроизоляции помещения.
• Площадь «вислого крыльца» зависит не только от пожеланий владельца, но и от размера мансарды и от того, на какой стороне дома оно будет устроено.
• Если балконная конструкция пристраивается к готовому зданию, то она должна иметь небольшой вес. Специалисты рекомендуют делать её из пластика, стали или дерева.

Балкон в частном домеИсточник okna-mi.ru

Что собой представляют раздвижные окна Слайдорс

Оконная система Слайдорс специально сконструирована и производится для обеспечения высокого уровня надежности работы. Система обеспечивает параллельное движение створок навстречу (по принципу дверей шкафа-купе). Для обеспечения длительного срока эксплуатации применяется оцинкованное армирование.

Особенности оконных систем SLIDORS

Здесь все подобрано с учетом высокого качества конечной конструкции – и сырье ПВХ, и армирующие вставки и уголки.

• Для улучшения теплоизоляции применяются трехкамерные профили.
• Длительный срок эксплуатации и стабильность свойств оконной системы обеспечивает применение оцинкованного армирования.
• Для плавности перемещения окна используется комбинация закругленного рельса и специального ролика.
• Надежность запоров для предотвращения несанкционированного проникновения обеспечивают серповидные замки.
• К тому же такая конструкция замков предохраняет их от примерзания в зимний период.
• Технология «филингпис» предотвращает продувание оконных систем через стыки створок.

По эксплуатационным свойствам профильные оконные системы SLIDORS имеют многие достоинства алюминиевых оконных систем, при этом обеспечивают существенно лучшую защиту от потерь тепла. Такие окна имеют высокую прочность и комфортны в эксплуатации.

Использование современных технологий при конструировании и производстве таких оконных систем обеспечивает их максимальную эффективность при использовании для остекления балконов и лоджий. В оконном переплете успешно применяются как стеклопакеты, так и энергосберегающие стекла.

Особенностью конструкции именно этих оконных систем является использование принципа внутренних углов, на который получены патенты в таких странах, как США, Китай, Япония, Сингапур и других. Системы успешно адаптированы для применения в государствах СНГ и странах Балтии.

Для чего нужны окна в мансарде?

Без естественного освещения чердак никак нельзя считать мансардным этажом. Для использования помещения как жилого нужны окна в мансарде, варианты которых могут быть достаточно разнообразными, начиная от наклонных конструкций, которые устанавливаются непосредственно в кровельный материал, и заканчивая витринными, занимающими пространства от потолка до пола. Основной задачей оконных конструкций является:

• Создание нужной освещенности помещения.
• Блокирование теплого воздуха внутри и изоляция холодного с улицы.
• Придание нужного внешнего вида помещению, ведь на дизайн существенно влияет то, какой вид будет иметь окно.

Новинка: уникальная балконная система

В планировке многих малогабаритных квартир, частных домов не предусмотрены балконы. Если на собственном участке еще есть другие варианты – возможность построить террасу или веранду, то жителям многоэтажек приходится мириться с имеющимися недостатками и мечтать о несбыточном. Некоторые компании поняли, что могут удовлетворить их потребности, и разработали уникальные системы.

Вид с разных ракурсов

Новинка появилась на рынке благодаря западноевропейским дизайнерам, которые обратили внимание на актуальную для многих соотечественников проблему и занялись ее решением. Они предложили объединить две системы – оконную и балконную – в единое целое

Получилась эстетичная многофункциональная конструкция. Принцип работы окна-балкона трансформера показан в видео ниже.

Как это работает?

Уникальную систему придумали европейские дизайнеры, а разработали инженеры. Результатом стала довольно привлекательная, современная, функциональная конструкция. В сложенном состоянии конструкция выглядит как обычное окно, но стоит воспользоваться пультом управления и одно нажатие кнопки превратит окно в стильный, стеклянный балкон. Электронная система-автомат избавляет от необходимости любых механических воздействий. Достаточно просто подождать, пока окно разложится и сложится в балкон.

В качестве профиля для создания окон-балконов используется главным образом алюминий. Этот легкий и в то же время прочный металл облегчает конструкцию. Сочетание стекла и металла делает конструкцию невесомой, стильной, ультрасовременной. Что касается прочности и надежности, опасаться нечего. Балкон способен выдержать вес в 500 кг.

Чтобы установить такое окно, владельцам частных домов достаточно прибегнуть к услугам опытных специалистов, способных произвести качественный монтаж. Жителям квартир и работникам офисов придется дополнительно обращаться в соответствующие инстанции за разрешением. Устанавливать систему своими руками, не владея в достаточной степени строительными навыками, категорически не рекомендовано.

Виды мансардных балконов

Рис. 2. Виды мансардных балконов.

Если при проектировании дома балкон не предусматривался, его можно пристроить и уже после того, как на чердаке было оборудовано и обжито жилое пространство. Современные технологии позволяют устраивать на мансардах различные виды балконных конструкций. Их выбор в основном зависит от особенностей обустройства этажа под чердаком. Основным требованием к пристраеваемой конструкции является небольшой вес. Поэтому, идеальным вариантом является выбор в качестве строительного материала дерева, пластика или тонкой стали. Еще одним требованием является выбор качественного материала для стропил.

Фронтонные мансардные балконы

Рис. 3. Фронтонные мансардные балконы.

Этот балкон больше напоминает лоджию, так как его ширина может равняться ширине дома. Построить фронтонную конструкцию довольно просто, так как перекрытие нижнего этажа будет служить полом, а крышей – фронтонный свес кровли. Строительство такого балкона требует монтажа висячей стропильной системы. Неостекленная конструкция делает частично уязвимой для непогоды перекрытие верхнего этажа, расположенного под мансардой. Поэтому при строительстве фронтонной конструкции необходимо тщательно утеплять и изолировать именно это перекрытие.

Кровельные мансардные балконы

Рис. 4. Кровельные мансардные балконы.

Это более простой вариант, нежели фронтонный. Он не потребует полной переустановки стропил. Площадь такой конструкции ограничена соответствующим «вырезом» в кровле. Поэтому, кровельные балконы не могут быть такими просторными, как фронтонные. Устройство «выреза» в кровельном пироге потребует монтажа новой стены. При ее возведении необходимо минимизировать ее вес, а также сделать ее максимально теплой и надежной. Площадь балкона можно увеличить, подведя к краю строения плиту на высоких опорах. Этот вариант подходит для одноэтажных строений. Кроме того, данный вариант может быть слишком тесным при шатровой или другой сложной кровле дома.

Современные конструкции

Рис. 5. Окно-балкон.

Современные технологии позволяют трансформировать мансардное окно в балконную конструкцию. Это двустворчатое окно, позволяющее проветривать помещение посредством открывания верхней створки на необходимую регулируемую ширину. Если открыть верхнюю створку до горизонтального положения и укрепить ее, то открытая нижняя створка позволяет выйти в образовавшуюся нишу и оказаться на миниатюрном, но вполне функциональном балконе. По своим размерам такой балкой вполне сопоставим с некоторыми парижскими мансардными конструкциями. Монтаж такого балкона проводится на специальную тепло и влагозащитную конструкцию.

Торцевой балкон

Рис. 6. Торцевой балкон.

Торцевой балкон — это конструкция, позволяющая обустроить балкон в скате кровли. Для этого часть крыши не закрывают кровельным материалом и в этом месте ставят дверную раму. Незактрытые участки кровли закрывают камнем, тщательно утепляют и изолируют получившийся балконный проем. Такая конструкция не имеет дополнительных окон, но может иметь стеклянную дверь, которая и будет являться источником дневного света. Новейшие технологии позволяют устраивать балкон на мансарде вне зависимости от вида кровли и стороны относительно конька и стороны кровли.

Современные

Для создания таких конструкций используются современные технологии. Они помогают трансформировать часть крыши здания и превращают мансардное окно в балкон. Суть в том, что при открытии окна образуется балконная перегородка, оно может быть как просто окном, так и балконом. При смене положения механизма, окно модифицируется обратно.

Как это работает:

1. Окно открывается обычным поворотом ручки. Верхняя часть со стеклом поднимается вверх. В это же время нижняя часть отъезжает в сторону улицы.
2. Когда верхняя часть поднимается, она становится защитой от осадков и частью балконного пространства.
3. Выдвижением нижней части активируется выход боковых перил. Они отвечают за безопасность при нахождении на улице.
4. Чтобы вернуть окно в изначальное положение, действия надо повторить с точностью до наоборот. Сначала втягивается нижняя часть окна, а после закрывается верхняя.

Смотрится очень необычно и по-современному. Конструкция занимает мало места, выглядит эффектно.
