Технология крепления мауэрлата к газобетону

Варианты устройства армопояса, конструктивные схемы

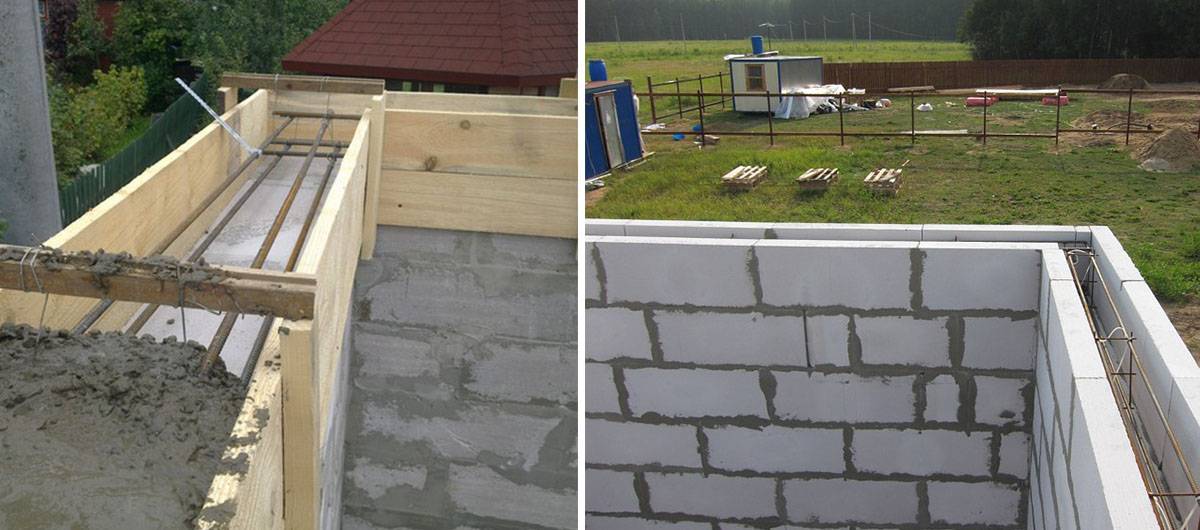

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

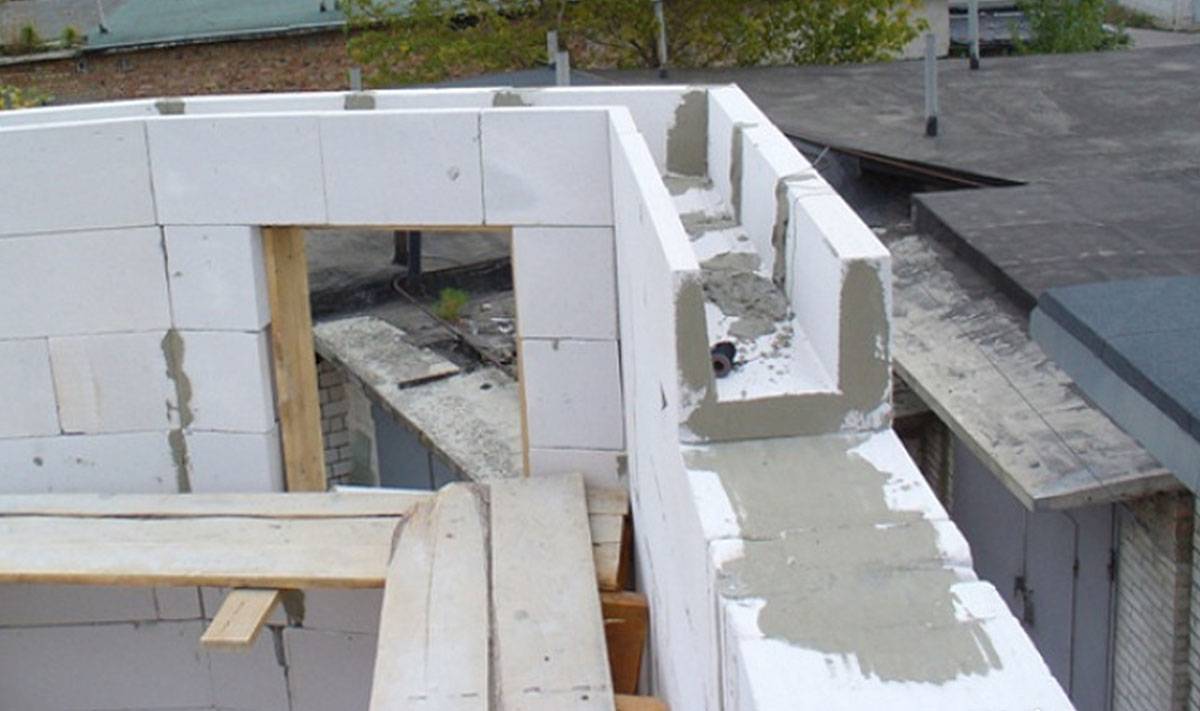

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

• Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
• Сокращается время изготовления железобетонной балки.
• Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
• Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

• длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
• высота 0.2-0.25 м;
• ширина 0.2-0.4 м;
• утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
5. После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

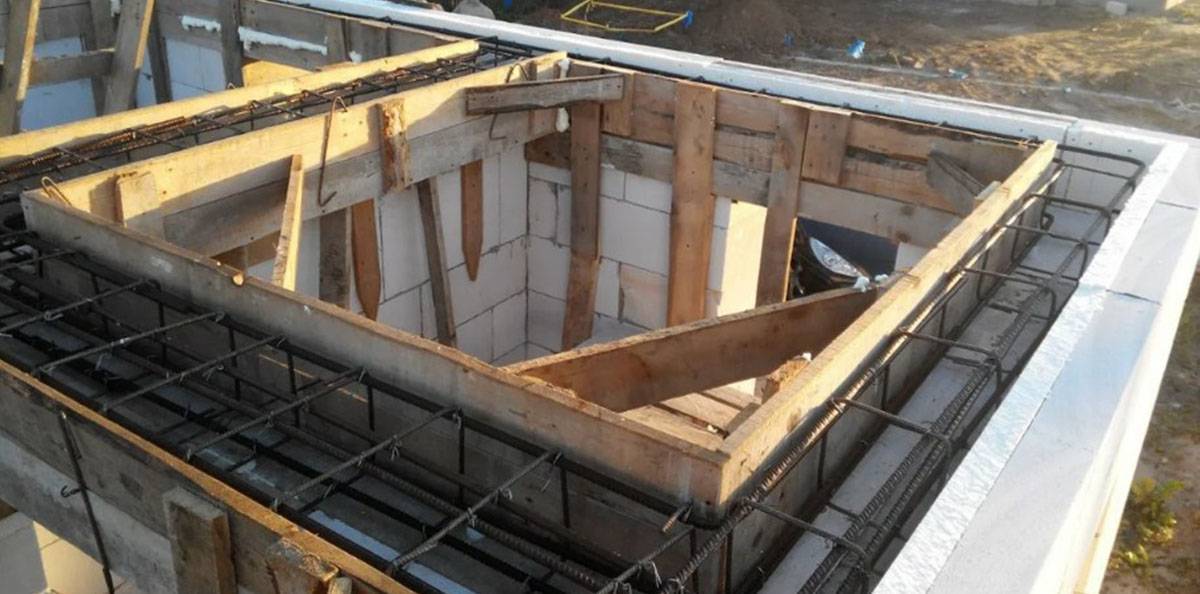

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

Крепление бруса на анкера и дюбеля

Одним из легких способов фиксации бруса к стене без армопояса является установка его на дюбеля или анкеры. Однако для газосиликата он малоприменим. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к появлению трещины или скола при затяжке крепежного элемента. Это говорит о необходимости правильного подбора соединительных деталей.

Сегодня потребителям предоставляется большой выбор крепежных элементов, которые рассчитаны для газобетона. Однако разница в креплении мебели и мауэрлата к стенам б армопояса очевидна

Поскольку брус является несущим элементом стропильной системы, к его монтажу важно подойти основательно.

Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать анкера большой длины – от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене. Однако такие анкера стоят сравнительно дорого. Это тоже следует учесть.

Устанавливают мауэрлат на стену без армопояса в такой последовательности:

• Надежно гидроизолировать брус. Для этого выбранный материал укладывают на газосиликат. Так исключают возможность образования очага сырости между верхним рядом стены и деревянным брусом. Лучше выбрать качественный рубероид. Он должен закрывать весь торец стены.
• Укладка мауэрлата. Брус монтируют в соответствии с проектными данными. Затем его необходимо выровнять.
• Разметка бруса. В процессе отмечают точки установки стропильных ног. Анкеры можно располагать в произвольном порядке, повторяя промежуток межу стропилами.
• Затем в дрель вставляют перьевое сверло, а в мауэрлате выполняют сквозные отверстия. Опилки лучше сметать сразу, в процессе образования. Так они не будут засорять канал.
• Затем используют перфоратор, оснащенный сверлом на 12 мм. Через отверстия в мауэрлате в стене просверливают каналы для анкеров.
• После сверления отверстий в них необходимо поместить крепежные элементы. Затем их забивают молотком до упора шайбы в мауэрлат.
• Напоследок ключом затягивают анкера, прижимая мауэрлат к стене без армопояса.

Такое соединение идеально подходит для бетонных стен. В случае с газосиликатом даже при длинных анкерах этот способ крепления мауэрлата без армопояса остается под вопросом.

Часто брус не имеет достаточной длины, чтобы уложить его на всю стену без армопояса одним элементом. В этом случае прибегают к сращиванию нескольких отрезков. Плотники с большим стажем могут создавать надежные соединения замкового типа. Однако для профессионала достаточно выполнить соединительный узел «вполдерева». Обязательно установить крепежные детали. Обычно выбирают анкеры или шпильки.

Аналогичным является и крепление по углам, в которых стыкуются брусья соседних стен без армопояса. Для них выбирают замковое соединение с затяжкой определенным видом крепежа. Кроме того, соединить все элементы мауэрлата в жесткую основу для стропильной системы получится при помощи скоб.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

• защита от деформирования стен;
• дополнительная жесткость газобетонной постройке;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Вначале следует соорудить по периметру дома опалубку.
2. Следом производится армопояс из монолитных блоков.
3. Потом собирается каркас из арматурных прутьев.
4. Устанавливаются шпильки для крепления.
5. Теперь все надо залить бетонным раствором.
6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

• для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
• его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
• климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
• Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Завершающий этап

После монтажа мауэрлата на газобетон приступают к монтажу стропильной конструкции. Способов – два.

>

Первый вариант

• в досках выполняют запил на 1/3 глубины доски;
• гвозди и металлические уголки позволят надежно закрепить стропила;
• гвозди (2шт.) забиваются крест-накрест с боков;
• дополнительный гвоздь вбивается сверху;
• крепежные уголки окончательно закрепляют стык.

Второй вариант

• в стропиле запил не выполняют;
• снизу подшивают специальный опорный брусок, упирающийся в мауэрлат;
• гвозди вбивают, как и при первом варианте.

Опорный брусок имеет длину 1 м. Второй вариант подходит для стропил, имеющих малую высоту.

Крепление связующего бруса можно выполнять только после точных расчетов и заготовки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкера со специальными дюбелями или химический способ установки. Обязательно выполните теплоизоляцию армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса

Кованными скобами;

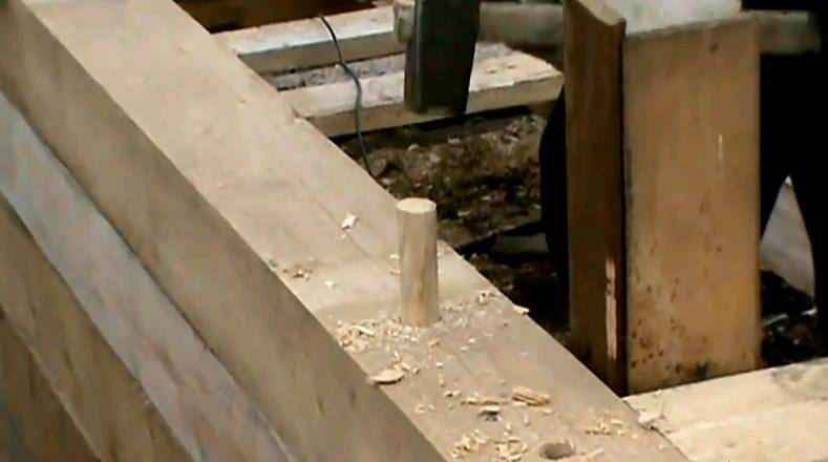

Деревянными или металлическими нагелями;

Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Крепление к стене из дерева

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

Крепление к армопоясу

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Если будет интересно изучить сразу и технологию кладки стен из газобетона .

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Способы крепления

Завершающим этапом работ является монтаж и крепление стропильной конструкции с использованием одного из двух способов.

Первый способ крепления отличается лёгкостью исполнения и заключается в нескольких последовательных действиях:

• выполнение в досках запила с глубиной на треть толщины доски;
• пара оцинкованных гвоздей забивается крест-накрест с боковых частей;
• крепление конструкции дополнительным гвоздём, который забивается сверху;
• использование крепёжных уголков для окончательного закрепления стыков.

Используемые для крепления гвозди, а также металлические уголки должны быть высокого качества, что позволит выполнить надёжное крепление стропильной системы.

Применение для крепления второго способа незначительно усложняет процесс, тем не менее такие работы также могут быть выполнены самостоятельно при соблюдении технологии. Основное преимущество заключается в том, что нет необходимости выполнять запил в стропильных ногах, а все действия производятся в два этапа:

подшивание снизу специального опорного бруска длинной в метр, который должен надёжно упираться в мауэрлат;

пара оцинкованных гвоздей вбивается крестообразно и дополняется третьим гвоздём, который закрепляется сверху конструкции.

Такой вариант крепежа целесообразно использовать для стропил, которые обладают незначительной высотой. Для грамотного крепления связующего бруса необходимо использовать только качественный пиломатериал, а также выполнить предварительные расчёты.

Подробнее о монтаже узнаете из видео.

Подводим итоги

Все работы по установке и креплению мауэрлата должны производится на основе точных расчётов и с использованием качественных строительных материалов, а также крепёжных элементов. Использование брусов ненадлежащего качества или имеющих повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для закрепления мауэрлата к газобетонным стенам требуется применять анкеры со специальными типами дюбелей или вариант химической установки. Обязательным требованием является выполнение теплоизоляции армирующего пояса посредством экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надёжную стропильную конструкцию.

Свойства газобетона

Привязка мауэрлата к газобетонным блокам тросами Пенобетонные блоки имеют широкий спектр применения в жилом и промышленном строительстве. Это обусловлено уникальными свойствами материала, который сочетает в себе положительные свойства кирпича и древесины. Газобетон имеет свои преимущества и недостатки, которые нужно учитывать, как при возведении стен, так и при обустройстве крыши.

Блоки обладают следующими особенностями:

• крупные размеры, благодаря чему кладка проводится точно и быстро;
• идеально ровные грани и плоскости, что дает возможность экономить на клее;
• низкая теплопроводность, близкая к хвойным породам древесины;
• легкость материала, который не оказывает существенной нагрузки на фундамент;
• гигроскопичность — необходима качественная гидроизоляция;
• хрупкость, неустойчивость к вертикальным и горизонтальным нагрузкам.

Учитывая такие свойства, многие мастера предпочитают укладывать мауэрлат на газоблок с армопоясом, исключая тем самым любые осложнения. Однако существуют прецеденты, когда поджимают сроки либо недостаточно средств для изготовления железобетонного контура. В таких случаях можно воспользоваться одним из проверенных способов, с помощью которых допускается крепление мауэрлата к кирпичной стене без армопояса.

Веские аргументы против армопояса

Большинство мастеров, занимающихся возведением зданий из газобетона, уверены в том, что обустройство армопояса способно решить все проблемы с установкой мауэрлата и крыши. На самом деле это не совсем верно, по одной простой причине, – будущий дом строится из крайне слабого газобетона. Поэтому нельзя переносить приемы и технологии армопояса, успешно работающие на кирпичных, блочных и бетонных постройках, на газобетонные стены.

Принципиальных возражений против армопояса всего два:

• Прежде всего, при любой схеме изготовления армопояс удается закрепить только за верхний ряд газобетона, поэтому крышу приходится делать тоже с ограничениями, как и в случае, когда этого пояса нет. Бетонный каркас хорошо перераспределяет распирающую нагрузку, но все усилия от армопояса приходятся лишь на верхний ряд газобетона, отсюда и появление трещин по верхней кромке стен;
• Закрепить мауэрлат на армопоясе — означает создать огромные проблемы с мостиком холода в той части крыши, где газобетон вентилируется хуже всего. Даже укладка слоя утепления из ЭППС помогает слабо, приходится искать способы обустройства продухов для удаления конденсата с армопояса.

Третий аргумент против бетонирования связан с затратами. На обустройство армирующей ленты уйдет сумма примерно в размере третьей части сметы на обустройство фундамента. Для дома 4х8 м это примерно 60-100 тыс. рублей. Понятно, что закрепить мауэрлат и каркас крыши на мауэрлате, жестко связанном с бетонным армопоясом, значительно проще. Иногда мастера – кровельщики даже отказываются ставить крышу на газобетоне без армопояса, но технологически это вполне возможно.

Подробнее о мауэрлате

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

• распределение нагрузки стропильных ног по стенам здания;
• фиксация стропильной системы к домовой коробке.

к меню

Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

к меню

Это интересно: Потолочный кондиционер: это необходимо знать

Как закрепить мауэрлат к газобетону без армопояса

Метод строительства жилых домов и подсобных объектов недвижимости из пористых материалов находится сегодня на пике популярности. При этом, большая часть мастеров выбирают для своих сооружений скатные виды кровли. Такая конструкция отличается презентабельным внешним видом, наилучшей эффективностью в плане ветровой и снеговой устойчивости. Возведение крыши предполагает обустройства стропильной системы, которой требуется прочная и надежная опора. Таковой является мауэрлат, сделанный из деревянного бруса. Деталь принимает на себя вертикальные нагрузки и равномерно распределяет их по стенам. В процессе строительства можно хорошо сэкономить и сократить время, если крепить крышу к газоблоку без предварительного монтажа армопояса. Для этого необходимо ознакомиться с технологией и правилами такого решения.

Крепление мауэрлата без армопояса

При желании можно обойтись и без устройства армопояса, хотя лучше этого не делать. Некоторым оправданием для такого решения может стать простая конструкция и малый вес крыши, невысокие требования к постройке (хозблок, сарай и т.д.), отсутствие в регионе серьезных ветровых и снеговых нагрузок, выбор такой конструкции кровли, которая не будет создавать значительных распирающих нагрузок.

Проволокой или стальной лентой

Один из вариантов, как крепить мауэрлат к газобетону без армопояса, позаимствован из технологии кирпичного строительства, когда поперек кладки за несколько рядов до её завершения закладывают длинные пучки стальной проволоки.

Длина концов с обеих сторон должна быть такой, чтобы их хватило на обхват верхней части стены вместе с деревянной балкой и выполнение скрутки. Такие пучки закладывают в кладочные швы с шагом, равным расстоянию между стропилами, но со смещением от них.

Способ простой и на первый взгляд надежный, но только в отношении стен из кирпича или других прочных и плотных блоков. Газобетон легко распиливается обычной ножовкой, а значит, может постепенно разрушаться и проволокой при её сильном натяжении и вибрации от нагрузок и ветра.

Поэтому вместо проволоки лучше использовать полоски стали, как показано на следующей иллюстрации.

Крепление мауэрлата химическими анкерами

Обычные анкерные болты в случае с газобетонными стенами применять не рекомендуется. При их затягивании хрупкие блоки могут трескаться, кроме того, потребовались бы очень длинные анкера длиной около полуметра, чтобы они прошли сквозь мауэрлат и хотя бы один ряд блоков. Но и при этом гарантировать надежность такого крепления нельзя.

Поэтому вместо обычных анкеров лучше использовать химические. По сути, химический анкер сам по себе не является крепежной деталью. Это быстро схватывающийся клеевой состав, которым заливают просверленное в газобетоне отверстие, а следом загоняют в него стальную шпильку. На неё после застывания смеси насаживают брус мауэрлата и затягивают гайкой через шайбу.

Этот вариант монтажа мауэрлата на газобетон показан в видеоролике во всех подробностях:

Использование химических анкеров считается самым надежным способом крепления любых конструкций к газобетону по следующим причинам:

• полимерный состав не подвержен разрушению химическими, биологическими и атмосферными воздействиями;
• он не создает распирания внутри блока, так как композит из просверленного канала частично перетекает в поры газобетона, создавая большую площадь сцепления и не вызывая образования трещин;
• прочность химического анкера позволяет рассчитывать на стабильность крепления в течение нескольких десятков лет.

Крепление мауэрлата вмурованными шпильками

Замуровать крепежную шпильку в газобетонную стену можно и без создания армопояса. Соединение получится не таким надежным и долговечным, но достаточно прочным. Однако использовать его при строительстве жилых домов и других «ответственных» зданий все же не стоит.

Шпильки придется немного модифицировать, приварив к их нижней части пластины из листовой стали толщиной 2-3 мм. Они могут быть круглыми, квадратными или прямоугольными – любой формы и такого размера, чтобы не выступали за пределы кладки и полностью закрывались кладочным раствором.

В результате должны получиться перевернутые «грибки» с плоской шляпкой и ножкой такой длины, чтобы она проходила сквозь один блок и мауэрлат и выступала над поверхностью на 3-4 см.

Устанавливают шпильки в кладку при монтаже блоков последнего верхнего ряда. Если для кладки используется обычный пескоцементный раствор, их можно вмуровывать в вертикальные швы. При кладке на специальный клей, который наносится тонким слоем, в блоках просверливают сквозные отверстия под шпильки и делаются выборки на нижней плоскости под пластины, чтобы из-за их толщины не увеличивать кладочный шов.

Далее работы выполняются по отработанной схеме:

• на торах стены раскладывают гидроизоляцию;
• брус укладывают на шпильки и простукивают, чтобы получить метки для сверления отверстий;

после их изготовления мауэрлат насаживают на шпильки и через шайбы прижимают к стене посредством затягивания гаек.

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

• установка производится на всем периметре будущего здания, с учетом внутренних стен;
• для наружных несущих стен используются блоки с плотностью не ниже D-500;
• высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
• ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
• рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
• арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
• для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

1. Пластика.
2. Алюминия.
3. Железа.
4. Фанеры.
5. Дерева.
6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.
