Основа для дома
А теперь под сваренный каркас перекрытия (на настил) укладываем один слой рубероида и производим заливку бетона. Глубинный уплотнитель позволит удалить все пузырьки воздуха внутри бетона, что уплотнит перекрытие. Рубероид позволит впоследствии легко демонтировать настил и станет неплохой основой под гидроизоляцию.
Залитый бетон выравниваем правилом и разглаживаем. Не стоит думать, что перекрытие самостоятельно «схватится» и будет надежным. Нельзя дать верхнему слою пересохнуть, иначе влага, испаряемая из внутренней части, будет разрывать верхний слой.
Периодически бетонное перекрытие необходимо смачивать (разбрызгиванием воды) на протяжении двух дней. После этого можно сделать «железнение» поверхности: в нее втирается сухой цемент с помощью обычной малярной кисти. Поверхность получится очень надежной.
Схема устройства ленточного монолитного фундамента.
Окончательно бетонное перекрытие будет готово к эксплуатации не менее чем через 3 недели. Долго ожидать, но в этот период вам скучать и сидеть без дела не придется. Придется возводить стены монолитного дома. Процедура практически не отличается от заливки армированного ленточного фундамента.
Исключением является только то, что все работы будут производиться не в глубине котлована, а внутри опалубка. Устанавливать его сразу нет нужды. Сначала необходимо монтировать каркас для будущих стен.
Стоимость и материалы
В процессе создания монолитно-каркасного дома качество напрямую зависит от затрат: более высокая марка бетона стоит дороже, чем больше арматуры – тем крепче здание. Поэтому экономить и игнорировать расчеты не стоит – это может стать фатальной ошибкой.
Арматуру нужно выбирать без дефектов и ржавчины, нужного сечения. Бетон обязательно должен соответствовать указанной в проекте марке, установленным характеристикам.
Если бетонирование ведется при минусовой температуре, желательно позаботиться о противоморозных добавках, при очень низкой температуре лучше работы не проводить.
Материалы для опалубки также должны быть качественными, чтобы все это не обрушилось. Тут цена материалов может быть разной и в определенных случаях высокие затраты также оправданы: несъемная опалубка позволит провести быстрее работы, в будущем поможет сэкономить на утеплении и отоплении. С другой же стороны, оправданной может быть и аренда хорошей съемной конструкции.
На все материалы нужно требовать сертификаты соответствия, паспорта качества, гигиенические заключения и т.д. Сметную стоимость дома составляют расходы на такие материалы, как: арматура и проволока, все для бетона (или заказ готовой смеси), готовая опалубка или материалы для ее монтажа, инструмент, емкости, работа людей, техника для подачи бетона, кровля, отделка и т.д. От проекта к проекту стоимость может очень сильно разниться.
Порядок строительства
Когда строите каркасно-монолитное строение, технология предусматривают постепенное возведение прочного фундамента, монолитных перемычек и перекрытий, являющихся основой жёсткости, прочных колонн с применением арматуры.
Фундамент
Перед тем, как построить монолитно-каркасный дом, плюсы и минусы строительства надо рассмотреть подробно. Для избежания чрезмерного напряжения в будущей конструкции постройки, следует обеспечить возведение прочного и надёжного основания в зависимости от сложности и этажности будущего строительства.
Плитный фундамент.
Тип фундамента может быть абсолютно любой, как свайный, так и ленточный или плитный. Если коттедж будет небольшой, не требует сооружения подвала и строительство проходит на почвах с небольшим уровнем подводных течений и вод. Допускается сооружение блочного фундамента с мелким заглублением либо фундамента монолитного типа.
Если планируется возведение постройки по каркасно монолитной технологии строительства с сооружением подвала, то рекомендуется выбирать фундамент ленточно-монолитного типа. Сваи в качестве фундамента могут использоваться на почвах, где грунт может стать дополнительной опорой будущей постройки, независимо от уровня подземных вод.
Плита в качестве фундамента оптимальна на тех типах почвы, где грунты имеют сильные пучинистые и подвижные свойства, но подойдёт больше для небольших частных построек, нежели для многоэтажных жилых комплексов.
На заметку
Самое пристальное внимание при создании проекта каркасно монолитного дома следует уделить как раз рассветам фундамента — глубине его залегания, ширине стенок, чипсов опор свай и столбов, их количеству и другим важнейшим факторам.
Опалубка для постройки
Как мы уже говорили, перекрытия и колонны создают несущее основание. Ускорение процедуры можно добиться если стены сделать не из блоков или кирпичей, а точно также отлить из монолитного бетона. В целом состав каркасных стен и столбов будет схожим: арматурный каркас, съёмная или несъёмная опалубка для создания формы.
На заметку
Съёмная деревянная и фанерная опалубка изготавливается в соответствии с размерами будущих колонн, крепится к ним при помощи специальных металлических опор. После закладки арматуры и заливки бетона деревянный каркас убирается в среднем через неделю.
Чтобы упростить демонтаж и создания дополнительной гидроизоляции можно заложить внутрь листы рубероида, для надёжного сращивания с бетоном. Несъемная же опалубка собирается по типу конструктора из полистирольных пластов и идеально совмещает в себе не только функции каркаса, но и дополнительного утепления.
Расчет каркаса постройки
С учётом того, что в основе столбов и стен лежит арматура, ее примерный расход составит не менее 25-30 кг на 1 квадратный метр общего объема железобетона. Сечение продольной и поперечной арматуры должно составлять не менее 80-100 мм.

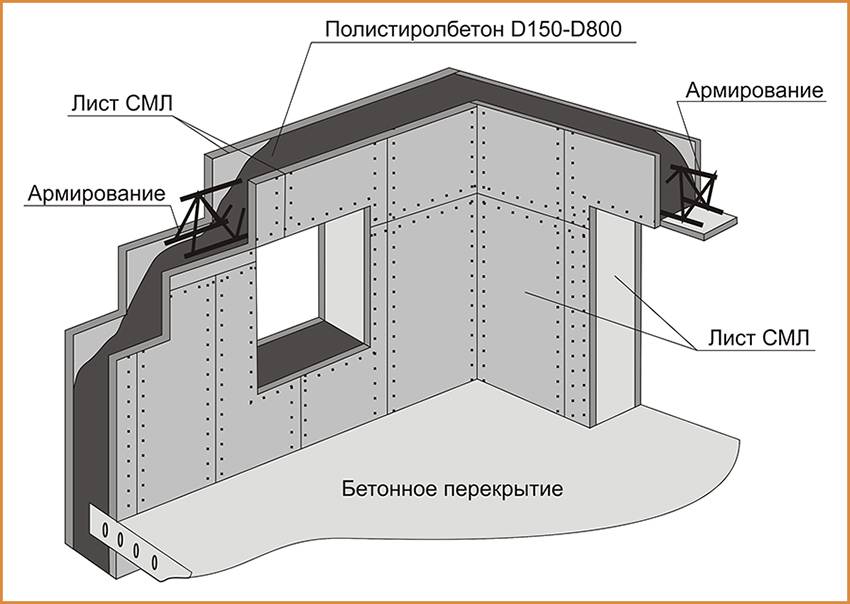

Стены для постройки по технологии.
Шаг прутьев в каркасе достигает от 150 до 250 мм, собирается путем проведения сварочных работ или связывания проволочными шнурами. Связанные или сваренные прутья арматуры закрепляются в деревянном каркасе опалубки.
Заливка бетонного раствора
Выбор бетонного раствора должен остановиться на материалах с достаточной степенью прочности — от М300 до М400 или аналогах. Заливка должна производиться непрерывно не допускается высыхания отдельных слоев бетона. Если же высыхание произошло, необходимо смочить водой высохший слой до образования рельефа. Для предотвращения подобных ситуаций рекомендуют использовать погружные вибраторы и лопаты
Заливка стены монолитно-каркасного строения происходит участками по 500-700 мм, важно следить за уровнем и устанавливать их и колонны на одинаковой высоте
Установка перекрытий
Перекрытия монолитно каркасного дома должны образовывать пояс жёсткости, путем перевязывания выставленных прутьев каркаса и их выпуска из ниже располагающихся колонн. Стойки пола первого этажа послужат распорками, поддерживающими опалубку во время застывания бетонного раствора. Так же непрерывно заливают бетонный раствор перекрытий. После засыхания раствора, деревянная опалубка демонтируется.

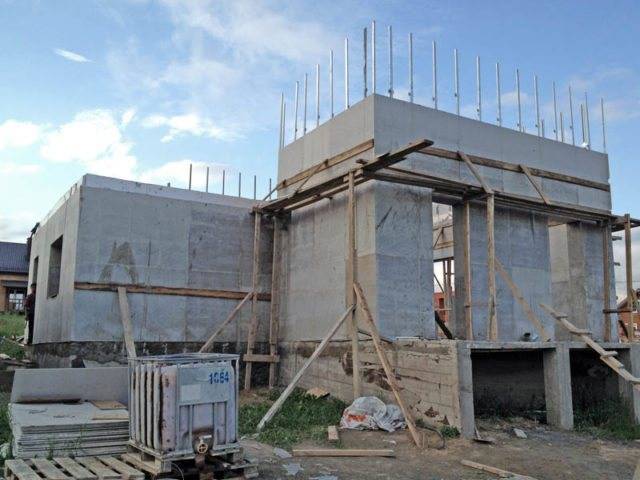

Что представляет собой монолитный каркас частного дома
Технология постройки зданий монолитно-каркасного типа первоначально применялась для возведения объектов коммерческого и производственного назначения. Однако благодаря повышенной нагрузочной способности строительных объектов и долговечности сооружаемых конструкций получила широкое распространение в области жилищного и дачного строительства.
Технология монолитного строительства широко известна во всем мире
Сооружаемый по прогрессивной технологии, бетонный каркас дома представляет собой прочную конструкцию, состоящую из:
- арматурного каркаса, изготовленного из стальных прутков. Установка каркаса производится до заливки бетона и позволяет сформировать цельный силовой контур, повышающий нагрузочную способность строительных инструкций;
- марочного бетонного раствора. В состав заливаемой бетонной смеси входит портландцемент с маркировкой не ниже М400. Раствором наполняют предварительно установленную опалубку, которую разбирают после застывания колонны.
Несущие нагрузку железобетонные колонны, благодаря которым каркасные дома приобретают повышенную прочность, сооружаются различными способами:
- первый метод предусматривает сборку опалубочной конструкции, монтаж арматурной решетки будущих колонн и заливку бетонной смеси;
- технология позволяет после твердения бетона и разборки опалубки легко делать наружную стену внутри бетонного каркаса, используя кирпич или различные виды строительных блоков;
- согласно второму способу возможно строительство стен здания в соответствии с проектными требованиями.
При этом простенки усиливают арматурной решеткой, размещенной внутри двусторонней опалубочной конструкции. Опалубку после сборки заполняют бетонной смесью. Функцию торцевых частей выполняют стены, что облегчает процесс работы.
Заполнение межплитного пространства стен может быть выполнено из любого прочного материала
Профессиональные строители рекомендуют монолитный каркас частного дома своими руками сооружать только после детального изучения требований технологии. Следует заранее подготовить стеновой комплект, состоящий из газобетонных блоков или других стройматериалов, стальной арматуры и рабочего раствора.
Утепление и отделка
Ошибочно считают строители на всей территории бывшего Союза, что монолитное строение не нуждается в защите от климатических условий. Замечали, что панельные дома, а особенно балконные плиты, уже через одно десятилетие имеют множество повреждений. А на балконы даже выходить становится опасно: оголяется арматура, осыпается бетон. Эрозия материала существует повсеместно. Поэтому каркасно монолитный дом необходимо защитить. Нижняя часть дома защищается утеплителем, все выступающие части тоже. А вот для стен будет идеальной защитой любая штукатурка на цементной основе, предназначенная для наружных работ. Сама штукатурка тоже подвержена разрушению, но любое повреждение отделки легче исправить, чем произвести ремонт стен.
https://youtube.com/watch?v=8vfF2vVZvls
Кстати, по поводу ремонта: исправить повреждение стены легко, достаточно только залить полученное повреждение качественным бетоном. В этом плане каркасный дом тоже выигрывает. Отделочные работы в монолитных домах производить несложно, так как бетон отлично сочетается со всеми отделочными материалами. Ну, а жить в каркасном доме будет совсем комфортно. Каркасные дома простоят столетия, словно средневековые крепости феодалов. При этом нужно помнить, что теплопроводность бетона невысока, соответственно, вы будете обеспечены прохладой в летнюю жару и не будете иметь проблем в зимний период: тепло в доме будет сохраняться очень долгое время.
Один только недостаток может быть отмечен у каркасных домов — низкая шумоизоляция. Наружные звуки вас не будут раздражать, это точно. А вот внутри каркасного дома на первых порах вы будете чувствовать себя некомфортно. Бетонная стена поглощает определенный диапазон звуков, поэтому даже ваш голос может показаться чужим. Не стоит пугаться, так как отделка стен каркасного дома исправит ситуацию кардинально.
https://youtube.com/watch?v=vBevfjfYWxU
Спешить с отделкой дома не стоит. В один сезон каркасные дома не возводятся. Достаточно будет обеспечить строение крышей и законсервировать стройку до следующего года. За этот период стены обретут окончательную прочность, дом немного осядет и примет свое окончательное положение. И только теперь вы можете устанавливать окна, двери, стелить пол и производить подключение всех систем жизнеобеспечения.
Плюсы и минусы
Строительство монолитного сооружения расширяется. Этому способствует его универсальность, невысокая стоимость, небольшие сроки сооружения. Используя бетонную конструкцию и бетонные блоки, можно возводить здания любой сложности, независимо от их формы, размеров. Бетон практичный материал, особенно для монолитного строительства.
Такие здания можно легко планировать, изменять планировку комнат. Построить их можно в любом подходящем для этого месте. Сооружения ни капли не уступают кирпичным или бетонным. Плюсы каркасного строительства:
- Скорость постройки и невысокая цена.
- Невозможность повреждения сооружения от конструктивных ошибок или свойств земли.
- Строить можно в любое время года.
- Легкая в конструировании — не нужно делать большой фундамент.
- Нагреваются до необходимой температуры.
- Можно создавать здания разной архитектуры.
- Безопасны при пожаре.
Недостатки такого строительства:
Некоторые материалы вредят здоровью человека.
Тепловая масса бетона невысокая.
Пожароопасность – нужно с осторожностью подойти к выбору материалов.
Небольшая прочность в эксплуатации. Каркас здания может не выдержать порывов ветра, большого количества снега.
Плохая защита от воров, так как стену можно проломить.
Монолитный каркас частного дома: технология постройки своими руками
Для самостоятельной постройки монолитного каркаса вам необходимо следовать некоторым правилам.
Сначала подготовьте место для изготовления будущего каркаса. Уберите весь мусор, избавьтесь от растительности и сделайте разметку. Место под фундамент должно быть очищено от грунта. Убедитесь в том, что глубина соответствует проектным условиям. С помощью гравия и песка укрепите почву вблизи строительства, плотно утрамбуйте присыпку и приступите к монтажу опалубки. После этого залейте фундамент бетоном и укрепите его стальной арматурой.
Застывание бетона длится около месяца. После полного затвердения при помощи арматуры создается пространственный каркас. Все размеры должны быть строго соблюдены и перепроверены согласно проекту. Щитовая опалубка обязана быть равной по размерам с колоннами. Далее в опалубку заливается бетон. Конструкцию оставляют застывать на месяц и после этого убирают опалубку.
Монолитные дома: плюсы и минусы
Неужели просторные и удобные квартиры в монолитных домах – далеко не предел мечтаний современного горожанина? В то время, когда девелоперы показывают привлекательные картинки удобного жилья и расписывают прелести проживания в таких квартирах, кое-что остается «за кадром». Мы выяснили, о чем умалчивают застройщики, и расскажем о тех особенностях монолитных домов, которые строительными компаниями, как правило, не афишируются.
Относительная простота проведения работ, комфортность проживания, отличная внешняя эстетика – это лишь часть актуальных требований к возведению современных домов. Технология монолитного строительства во многих городах стало буквально открытием в 90-х годах минувшего столетия, и сейчас такой подход к возведению многоэтажек считается одной из наиболее прогрессивных.
Впрочем, нельзя сказать, что она стала закономерным детищем научно-технического прогресса последних десятилетий. Монолитный подход известен еще со времен Римской Империи, ведь именно таким способом был возведен прославленный Пантеон.
На территории России она монолитная технология активно применялась в начале 19 века. Именно по этой технологии, в частности, возводился дворец императрицы в городе Пушкин (бывшее Царское Село) и множество других зданий различного предназначения. Однако, эксперты и современные обитатели квартир в монолитных многоэтажках отмечают не только достоинства, но и недостатки такого жилья.
Монолитное перекрытие в доме из газобетона: зачем, когда и как строить
Полностью состоящие из газобетонных блоков многоэтажные дома практически не строят. В редких случаях для частного домовладения можно построить жилье из газобетона с высотностью, не большей, чем 3 этажа. Такое отношение к газобетону связано с его слабой несущей способностью. Частное невысокое сооружение из газобетонных блоков нужно укреплять арматурным поясом в нескольких местах (снизу, по центру, вверху).
Современные технологии предусматривают монолитное строительство углов, колонн, лифтовых шахт, других несущих конструкций путем заливки бетона в монолитную опалубку прямо на строительной площадке. В этом случае эффективным будет монолитный каркас и перекрытие из целостной железобетонной конструкции. Оставшиеся проемы в стенах закладывают газобетонными блоками. Из-за этого считается, что дом построен из газобетона. Он представляет собой единую мощную конструкцию, в которой фундамент соединен воедино с остовом здания.
ЧИТАТЬ ПО ТЕМЕ: Подробные характеристики пенобетона и газобетона, их преимущества
Опалубка
Для устройства монолитного перекрытия в доме из газобетона требуется опалубка перекрытий в комплекте с несущими и формообразующими щитами, стойками, поддерживающими элементами (балками). Благодаря специальной конструкции опалубки и свойствам бетонной смеси в связке со стальной арматурой, обеспечивается прочность, жесткость, неизменяемость забетонированных форм.
Они остаются стабильными под воздействием монтажных, транспортных и технологических нагрузок. Монолитное перекрытие для многоэтажного дома с усиленным каркасом и заполнением газобетоном считается приемлемым вариантом на сегодняшний день (ф.1). Монтаж железобетонных плит на данном участке считается «вчерашним днем». Деревянные балки используют в частном домостроении.
Основные составляющие монолитного перекрытия в доме из газобетона
Строители признали самой лучшей, и в тоже время экономной, съемную, переставную опалубку любой конфигурации. С помощью специальной опалубки для перекрытий в монолитной конструкции формируются горизонтальный свод любой сложности. Основные составляющие и элементы конструкции для создания монолитного перекрытия в доме из газобетона состоят из:
- телескопических стоек;
- деревянных продольных балок, расположенных в двух рядах;
- поперечных балок;
- опалубочной фанеры (фото 2);
- арматурных прутов, из которых формируют арматурную сетку (фото 3);
- бетонной смеси.
После грамотного монтажа и закрепления элементов междуэтажного свода, его нивелировки, проводят заполнение (ф.4). Когда бетон застынет, наберет силу и прочность, опалубку снимают на профессиональной основе. Затем ее переставляют для формирования следующего этажа.
Фото 1 — Строительство перекрытия многоэтажного дома Фото 2 — Схема монтажа опалубки (пример) Фото 3 — Арматурная сетка Фото 4 — Пример монолитного перекрытия в частном доме из газобетона
Особенности и достоинства монолитного междуэтажного перекрытия
При создании свода между этажами надо учесть места для прокладки вентиляции, водопроводных и канализационных труб, других коммуникаций. В рабочем проекте указано расположение таких систем. Специалисты, монтирующие съемную опалубку, учитывают все технологические моменты строительного процесса.
Преимущества перекрытия из монолита:
- получение ровной поверхности без трещин и наплывов;
- быстрое строительство межэтажных сводов с возможностью заливки бетона на месте строительства;
- надежность и долговечность;
- обеспечение хорошей теплоизоляции, звукоизоляции;
- несложная облицовка потолка;
- возможность выдерживать большой вес, ветровые и другие нагрузки;
- разнообразие конфигураций;
- экономичность.
Есть у монолитных перекрытий некоторые недостатки. При заливке бетона в холодную пору года надо использовать специальные (недешевые) пластификаторы. На практике зимнее строительство по монолитной методике не приветствуется. Работы могут проводиться при устройстве камер с накрытием из брезента или полиэтилена.
ЧИТАТЬ ПО ТЕМЕ: Как построить дом из газобетона
Основные моменты сооружения с монолитно-каркасной технологией
При строительстве дома по каркасно-монолитной технологии могут использоваться как съемная, так и несъемная опалубка. Для несъемной опалубки можно использовать дерево, фанеру, металл и другие материалы, которые способны создать жесткую опору для сохранения формы конструкции. После строительства такая опалубка становится частью конструкции. Зачастую ее используют при строительстве небольших загородных домов. В последнее время особой популярностью стала пользоваться опалубка из пенополистирола. Она не только создает форму конструкции, но и вступает в качестве дополнительной теплоизоляции.
Если говорить о типе конструкции опалубки, которая используется при монолитно-каркасном строительстве, то она бывает двух типов.
К ним относится:

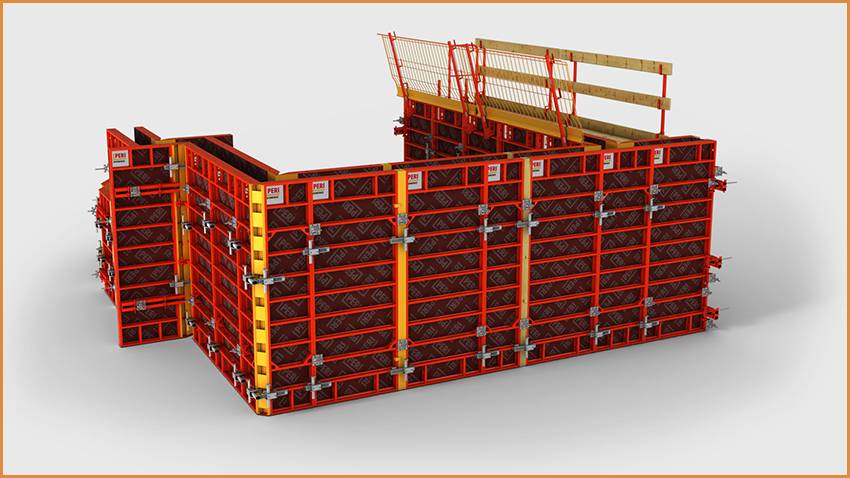

Щитовая опалубка. Для сооружения такой опалубки используют прочные и жесткие щиты, которые могут иметь различный тип и конфигурацию. Они оснащены крепежными элементами, которые позволяют создать из отдельных элементов прочную конструкцию. Зачастую такие изделия используются для создания различных архитектурных элементов здания. С их помощью можно легко возвести закругленные конструкции.
Туннельная опалубка. Такие конструкции создаются из специальных форм, которые изготовляются в заводских условиях. Они не могут быть подвержены каким-либо изменениям. Конструкция создается по заранее подготовленному проекту. На строительную площадку поставляется в готовом виде.
Немаловажным этапом в монолитно-каркасном строительстве является поставка бетонного раствора на строительную площадку. Для того чтобы обеспечить бесперебойную подачу бетона для проведения заливки опалубки, используют автобетоносмесители. Если для строительства нужно небольшое количество бетона, то он может готовиться непосредственно на строительной площадке. Для подачи бетона в опалубку используется бетононасос или кран. В последнем случае используется специальный контейнер, в который наливается бетонный раствор.

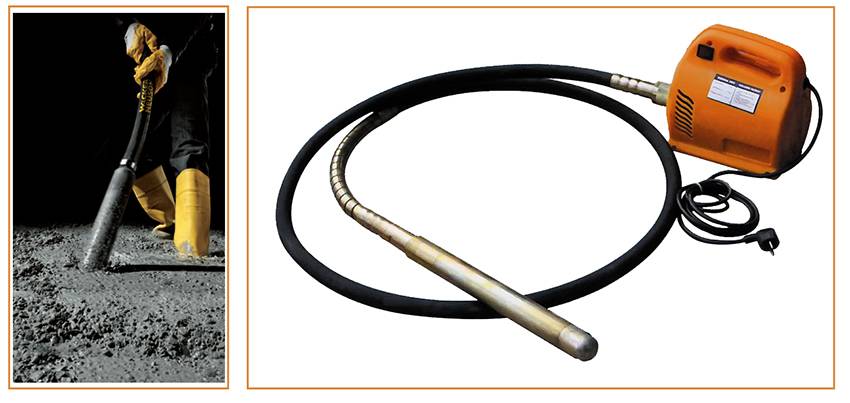

При заливке бетона используются специальные поверхностные и глубинные вибраторы. С их помощью можно предотвратить образование пустот и раковин в конструкциях. Они осуществляют уплотнение залитого бетонного раствора. Благодаря использованию такой техники можно не только улучшить качество строительства, но в дальнейшем и снизить затраты на чистовую отделку конструкций.
Конечно, бетонные стены нравятся не всем. Поэтому иногда может проводиться их облицовка с помощью кирпича, камня или других материалов. Чтобы обеспечить циркуляцию воздуха в помещении, устанавливают вентилируемые фасады.
