Установка балок перекрытия: особенности монтажа и расценки за работу

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

• высокая скорость монтажа;
• укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
• низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта. Толщина внутренних стен – около 8-12 мм

При работе с панелями важно учитывать раскладку и тип конструкции

Всего выделяют 3 основных вида:

• полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
• пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;
• шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

• равномерно распределяют нагрузку;
• для постройки не требуется привлечение спецтехники;
• могут укладываться не только на стены, но и колонны;
• монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

• трудоёмкость строительства;
• необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
• обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Важно!Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

1. Экологичность, так как дерево — это возобновляемый натуральный материал.
2. Небольшая масса.
3. Низкая теплопроводность по сравнению с бетонными конструкциями.
4. Невысокая цена по сравнению с другими видами перекрытий.
5. Большой ассортимент в выборе.
6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
3. Горючесть (натуральные материалы легко воспламеняются).

Важно!Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.. Теперь рассмотрим бетонные перекрытия и их недостатки:

Теперь рассмотрим бетонные перекрытия и их недостатки:

1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Выбор балок перекрытия

В качестве балок можно использовать древесину как минимум 3 года сушки на воздухе.

Выбор балок – очень важный этап в строительстве жилого дома, так как использование качественного материала положительно скажется на постройке в целом. Самым лучшим вариантом профессионалы считают круглый лес. К его положительным качествам можно отнести устойчивость к прогибанию с течением времени.

Если выполнять монтаж перекрытия из бруса, то это может сказаться на свойствах прочности, так как этот материал изготавливается чаще всего из деревянной сердцевины. А она значительно уступает по твердости другим слоям дерева. Перекрытия, выполненные из круглого леса, с большой нагрузкой справляются лучше, чем перекрытия из досок либо бруса.

Существует ряд обязательных требований, предъявляемых к перекрытиям из дерева:

1. Если перекрытия устанавливают между комнатами жилого и нежилого характера, то обязательно выполнение их утепления. Иначе жилая комната не будет сохранять необходимое количество тепла.
2. Прочность перекрытий должна быть на высоком уровне, так как на них приходится большая нагрузка, создаваемая мебелью, людьми и так далее.
3. Высокая степень звукоизоляции тоже не помешает. Для ее улучшения, места стыка необходимо качественно заделать.
4. В перекрытии, установленном над подвалом, обустройство вентиляции является обязательным.

Преимущество деревянных балок перекрытия бесспорно, так как это натуральный и экологически чистый материал. Его монтаж не доставляет особых проблем. Если соблюдать все технологические правила установки балок перекрытия, то служить они вам будут долго.

Укладка при недостаточной ширине

Схема монтажа плиты перекрытия.

В процессе укладки плит может оказаться, что размеры помещения не соответствуют их размерам. В результате возникают зазоры между элементами перекрытия или между ними и стеной. Существует простая схема устранения этой проблемы.

Величину зазора необходимо разбить на две равные части. При этом первая плита укладывается на определенном расстоянии от стены, которое равно ширине одной из полученных частей. Все остальные конструкции монтируются впритык. В итоге между плитой и последней стеной образуется зазор, куда необходимо установить тычком шлакоблок. Он надежно фиксируется, так как упирается тычком в плиту. Нужно укладывать шлакоблок так, чтобы его отверстия направлялись в стороны, а не вниз или вверх. Внешняя стена строения его закрепит дополнительно. Такая конструкция может показаться на первый взгляд не надежной, но в действительности она является довольно прочной.

Существует еще одна технология перекрывания зазора, когда его величина распределяется между плитами. Затем под каждый зазор подвязывается доска, выполняющая функции опалубки, в которую закладывается арматура и заливается бетон.

Типы плит перекрытия

Перед тем как начать монтировать горизонтальную конструкцию необходимо выбрать тип. Железобетонные сборные конструкции выпускаются в виде:

• многопустотных;
• плоских (ПТ);
• шатровых панелей с ребрами, расположенными по периметру;
• с продольными ребрами.

Чаще всего выбирают применение железобетонных многопустотных. Они выпускаются двух видов, в зависимости от способа изготовления:

• круглопустотные (ПК);
• непрерывного формования (ПБ).

Схема многопустотной плиты перекрытия с отверстиями

Круглопустотные плиты — проверенные временем изделия, которые применяются в строительстве уже несколько десятилетий. Под них разработано множество нормативных документов и правил установки. Толщина — 220 мм. Изделия устанавливаются по серийным размерам, что создает неудобства при индивидуальном строительстве.

Технология изготовления этих плит подразумевает использование многоразовых форм для заливки, а перед изготовлением нетиповых изделий сначала потребуется подготовить опалубку. Поэтому стоимость нужного размера может существенно возрасти. Типовые плиты ПК имеют длину от 2,7 до 9 метров с шагом 0,3 м.

Схема железобетонных изделий с размерами

Ширина железобетонных изделий может составлять:

• 1,0 м;
• 1,2 м;
• 1,5 м;
• 1,8 м.

Конструкции шириной 1,8 м приобретаются крайне редко, поскольку из-за большого веса сильно усложняется процесс установки в проектное положение.

ПБ используются практически так же, как и предыдущий тип. Но технология их изготовления позволяет придавать изделию любую длину. Толщина — 220 мм. Ширина как у серии ПК. Недостатком является небольшой опыт использования и необработанность нормативной документации.

Типы плит перекрытия

Перед тем как начать монтировать горизонтальную конструкцию необходимо выбрать тип. Железобетонные сборные конструкции выпускаются в виде:

• многопустотных;
• плоских (ПТ);
• шатровых панелей с ребрами, расположенными по периметру;
• с продольными ребрами.

Чаще всего выбирают применение железобетонных многопустотных. Они выпускаются двух видов, в зависимости от способа изготовления:

• круглопустотные (ПК);
• непрерывного формования (ПБ).

Схема многопустотной плиты перекрытия с отверстиями

Круглопустотные плиты — проверенные временем изделия, которые применяются в строительстве уже несколько десятилетий. Под них разработано множество нормативных документов и правил установки. Толщина — 220 мм. Изделия устанавливаются по серийным размерам, что создает неудобства при индивидуальном строительстве.

Технология изготовления этих плит подразумевает использование многоразовых форм для заливки, а перед изготовлением нетиповых изделий сначала потребуется подготовить опалубку. Поэтому стоимость нужного размера может существенно возрасти. Типовые плиты ПК имеют длину от 2,7 до 9 метров с шагом 0,3 м.

Схема железобетонных изделий с размерами

Ширина железобетонных изделий может составлять:

• 1,0 м;
• 1,2 м;
• 1,5 м;
• 1,8 м.

Конструкции шириной 1,8 м приобретаются крайне редко, поскольку из-за большого веса сильно усложняется процесс установки в проектное положение.

ПБ используются практически так же, как и предыдущий тип. Но технология их изготовления позволяет придавать изделию любую длину. Толщина — 220 мм. Ширина как у серии ПК. Недостатком является небольшой опыт использования и необработанность нормативной документации.

Общие сведения о монтаже

Сборные ЖБ плиты устанавливаются с минимальным зазором между собой. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором. Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые скрепляются сваркой.

Если сборные плиты основываются на наружных стенах, рекомендуется присоединять их торцевые части к кладке посредством Г-образных анкеров. После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Под несущие и самонесущие стены с толщиной свыше 250 мм при закладывании плит формируется фундамент. Дополнительно основание устанавливается под каналы вентиляции и отдельные опорные элементы. Чтобы создать эскиз фундамента, следует учесть величину основания под стены и определить привязку подошвы фундамента к модульным разбивочным слоям. При использовании столбчатых и сборных оснований ширину фундаментных плит определяют согласно прочности, требуемой для выдерживания нагрузок.

Кроме хорошего экономического эффекта по стоимости строительства и скорости возведения зданий применение железобетона дает еще целый ряд преимуществ

Толщину бутобетонных и бутовых лент определяют шире стены на 8-10 см. Величина сборного фундамента определяется равной толщине блоков (30-60 см), но сама стена иногда шире основания на 4-5 см. Распространённая длина блоков: 80, 120, 240 см. Для снижения давления на почву фундамент может изготавливаться с расширенной подошвой с 1-2 уступами габаритами (ВхШ) – 30-40х15-25 см. В сборном фундаменте для уширения используют фундаментную плиту-подушку с арматурой шириной от 60 см до 1,6 м, в высоту 30 см.

Как сделать перекрытие в ARCHICAD?

Перекрытие – базовый инструмент, который используется всегда. Поэтому давайте узнаем про него немного больше.

Чтобы активировать команду, перейдем в панель инструментов на вкладку «Конструирование». Выбираем «Перекрытие». Как только вы активировали инструмент, в информационном табло появятся настройки.

За способ построения отвечает пункт «Геометрический Вариант».

Нам доступно 3 варианта построения:

1. Многоугольник. Если вы выберите этот способ вам нужно указать любое количество точек для многоугольника. Для завершения построения нужно замкнуть контур или кликнуть на конечную точку второй раз.

2. Прямоугольник. Указав две точки можно построить прямоугольник по его диагонали.

3. Повернутый прямоугольник. Понадобится задать отрезок, а затем длину вытягивания прямоугольника.

Следующий параметр – это «Конструкция». Конструкция может быть либо основной, либо многослойной. То есть состоять из одного слоя или нескольких.

Вы можете назначить тип конструкции перекрытия прямо из информационного табло. Кликните на иконку в пункте «Конструкция».

Как создать многослойную конструкцию мы рассматривали в видео уроке – «Собственная многослойная конструкция в ARCHICAD». Там говорится о стенах. Но многослойные конструкции перекрытий и стен не отличаются.

Ещё один важный параметр – это «Расположение Плоскости Привязки». Привязка перекрытия осуществляется относительно этажа. Для однослойной конструкции доступно два способа привязки: по верху перекрытия и по низу.

У многослойных конструкций больше параметров. Можно задать привязку относительно ядра конструкции, а также по верху и по низу всего перекрытия.

Чтобы задать плоскость привязки перекрытия найдите пункт «Расположение Плоскости Привязки» в информационном табло. И выберите необходимый вариант.

Расположение плоскости привязки и ее виды хорошо иллюстрирует разрез по перекрытию.

Однослойное перекрытие лучше привязывать по верху. А многослойную конструкцию по верху ядра.

Перекрытие простой и понятный инструмент. Но не во всех проектах перекрытия могут быть сплошными.

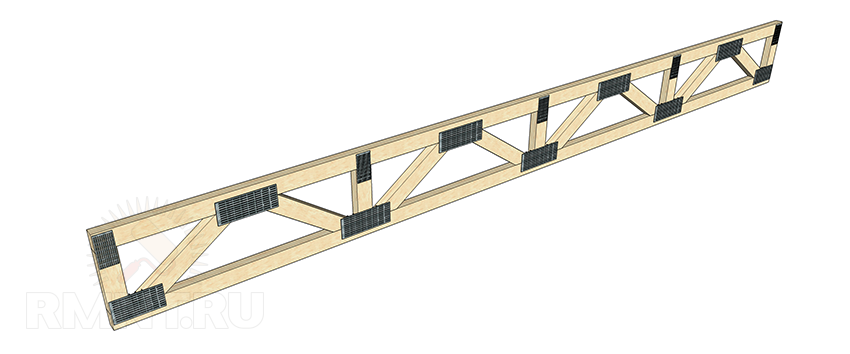

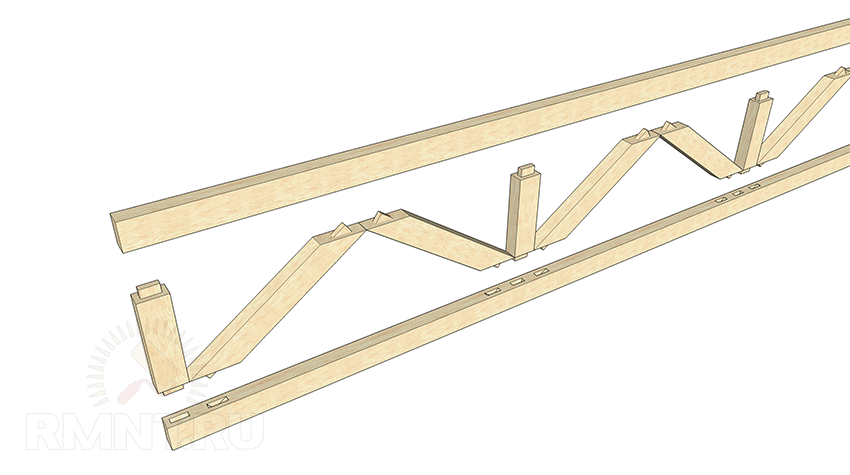

Изготовление и габариты траверсы

Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.

И деревянные и металлические двутавровые балки имеют три основных элемента:

• Верхнюю полку;
• Нижнюю полку;
• Перегородку.

Но в отличие от железных изделий, у деревянных перекрытий каждый из составляющих элементов изготавливается отдельно, и затем происходит сборка всей конструкции. Стенкой может быть ОСП или толстая фанера, а полки выполняются либо из цельного дерева, или из клееного бруса. Связываются между собой они с помощью пазов и крепятся посредством клеевого соединения. Обычно применяются габариты балок следующие: 200×80 и перегородка толщиной 27 мм.

Стандартные габариты двутавровой деревянной балки

В зависимости от нагрузки, разработаны различные технологии изготовления деревянных двутавров, при этом материал и размеры у них будут различные. Более наглядно это можно увидеть из ниже приведенной схемы:

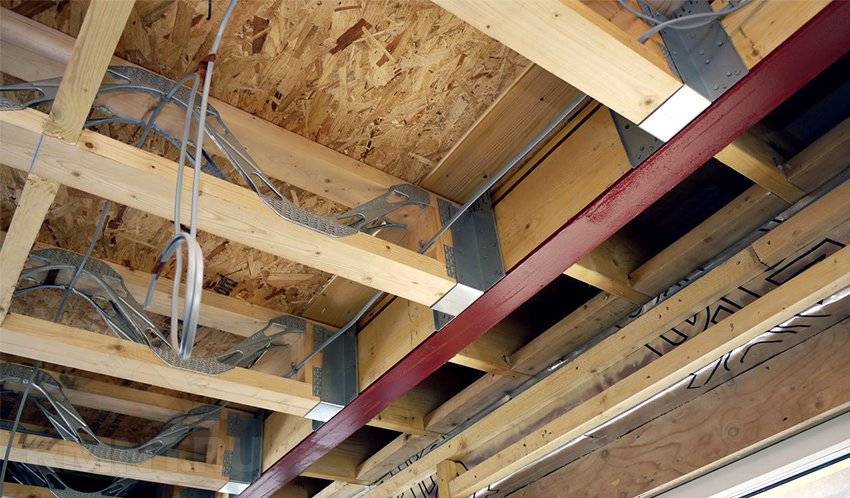

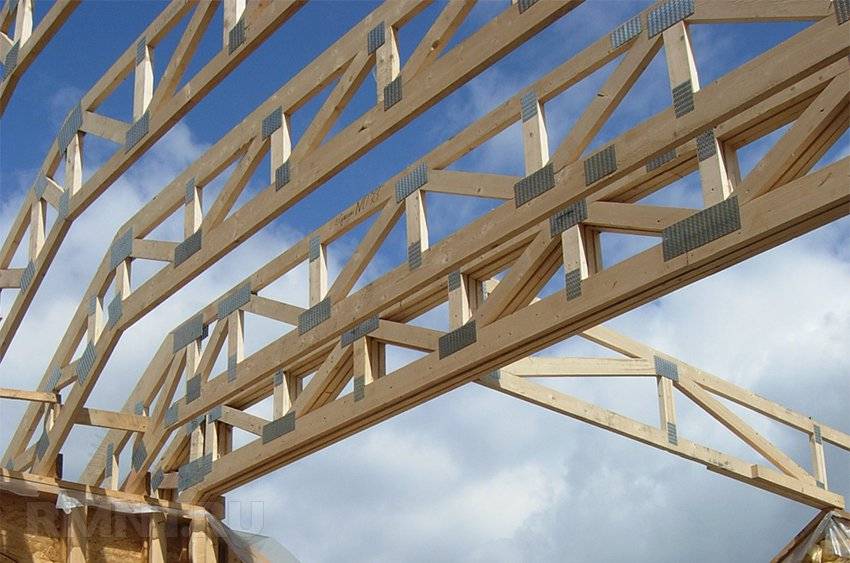

Сборка перекрытия и прокладка коммуникаций

Во избежание линейных расхождений конструкции, фермы по мере их установки скрепляются между собой отрезками стальной перфоленты, направленными как поперечно, так и диагонально. Основная масса дополнительных связей располагается с нижней части фермы: это позволит заложить наполнитель перекрытия до подшивки чернового потолка.

После установки всех ферм проводится их капитальное закрепление к армопоясу или несущим секциям. Затем в центральной части пролёта фермы скрепляются одним или несколькими распределёнными ригелями, при необходимости дополнительного распределения нагрузки между фермами добавляют косые горизонтальные и вертикальные связи.

Перекрытие приобретает монолитность после настила досок чернового пола и подбивки обрешётки потолка. Но эти работы выполняют только после закладки коммуникаций и наполнителя. Собственно, в монтаже воздуховодов, труб и электросети нет особых хитростей

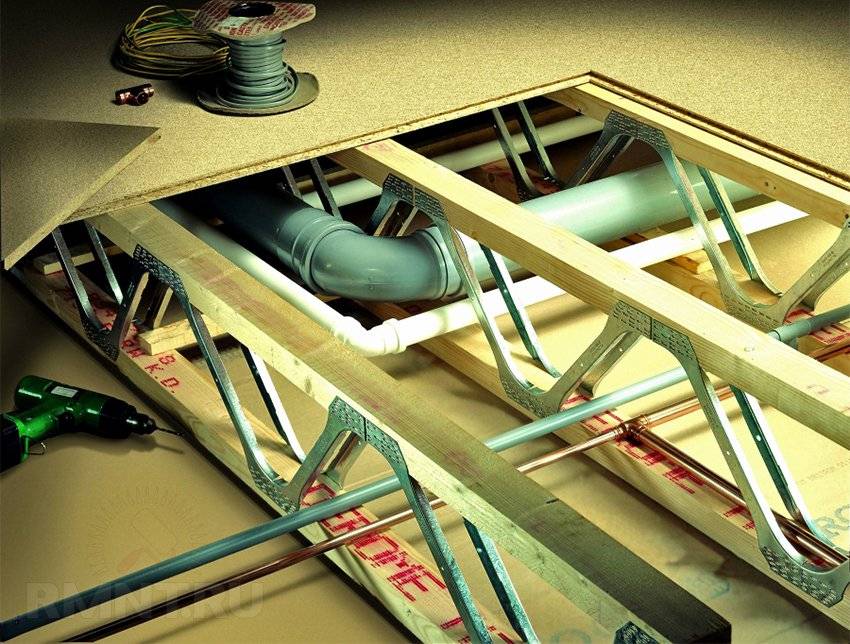

Фермы образуют множество рёбер и полок для основного и промежуточного крепления, важно лишь оставлять компенсационный провис и соблюдать защитные меры при прокладке электропроводки.

Требования к кладке

Схема расчета плит перекрытий

Чтобы правильно произвести монтаж плит перекрытия нужно обеспечить выполнение особых требований к стене из кирпича:

• ровность кладки в месте укладки перекрытий;
• укладка в три ряда до перекрытия арматурных сеток с ячейкой 5 на 5 см из проволоки диаметром 3-4 мм;
• верхний ряд к ладки с внутренней стороны должен быть тычковым.

Если плиты монтируются на керамзитобетонные блоки, под перекрытия дополнительно устраивается монолитный пояс. Такая конструкция поможет равномерно распределить нагрузку от тяжелых перекрытий на керамзитобетонные блоки с меньшей прочностью. Технология строительства предусматривает заливку на блоки монолитной ленты из бетона толщиной 15-20 см.

Как правильно сделать перекрытие между этажами. Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие — это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали — 0,25%.
3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
6. Сочетание массы и толщины конструкции должно быть оптимальным.

Проверка правильности установки плит перекрытия на опорные несущие стены

Наиболее точно определить правильность установки помогут визир и строительный уровень. Если стены имеют отличие более 4 мм с противоположных сторон, плиту следует монтировать повторно. Её поднимают, подправляют раствор и добавляют смесь в больших количествах с низкой стороны. Если цемент начал застывать, лучше удалить его и замесить повторно. Даже после добавления воды в старую смесь она уже не приобретёт желаемой прочности. При отсутствии проблем с уровнем выполняется крепление плит.

В процессе крепления пригодятся инструменты:

• кран;
• компрессорная установка;
• подмостки;
• строительные уровни;
• молотки, в том числе отбойные;
• ломы;
• кельмы;
• ножовки по металлу;
• резервуар или поверхность для приготовления раствора.

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

1. достичь необходимых показателей прочности и жесткости перекрытия;
2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

Балки перекрытия из бруса. Чаще всего для изготовления балок
выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна. Экономически более выгодное
решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
к изгибу. Бревно пригодно для использования только если выдержано в сухих
условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к
уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
огню, долговечность и звукоизоляция. Обычно доска используется при
строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
приемом – срастить вместе две доски по длине. Тогда суммарное сечение будет
соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
данном случае крепление осуществляется саморезами или гвоздями,
зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия – типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

• малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
  дома, упростить транспортировку и облегчить процесс монтажа;
• возможность выполнять работу вдвоем, своими руками, без
  привлечения специальной техники;
• доступность и сравнительно низкая стоимость;
• возможность уложить изоляцию;
• высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных
балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без
установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения,
биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по
ней людей и создавать дополнительный шум. Требуется устройство дополнительной
звукоизоляции.

Конструирование и изготовление деревянной фермы

В современной практике строительства каркасных домов оптимальная высота фермы составляет до 50 см. Такими конструкциями можно перекрыть пролёты до 12 м, а при наличии дополнительной опоры — 20 м и выше.

Расчёт конфигурации деревянной фермы по нагрузке — достаточно сложная инженерная задача. К счастью, большинство изысканий в этом направлении давно выполнены: поставщики подобной продукции берут выполнение расчётов в свои руки, а желающим воспроизвести изделие собственноручно доступны как типовые схемы, так и описание (размеры, материал) составляющих ферму элементов.

Первый тип фермы для устройства перекрытий — прямоугольная с двумя параллельными поясами. Для них используют цельный клееный брус (доску) сосны или лиственницы, сечение которого определяется как треть от расчёта массивной деревянной балки. В крайних точках пояса связаны двумя прямыми вертикальными связями, затем образованная рамка заполняется наклонными и прямыми перекладинами в соответствии с распределением нагрузки на перекрытие. Ширина перемычек и поясов эквивалентна.

Второй тип ферм — вогнутые с прямым верхним поясом и нижней укрепляющей обвязкой. Такая конфигурация рассчитана на преодоление прогиба балки под нагрузкой, она же используется в системах перекрытий с промежуточной опорой.

Соединение связей с поясами выполняется с зарубкой шипа на краях перемычки и паза в теле пояса, взаимная глубина которых не превышает четверти от сечения горизонтального элемента. Каждый соединительный узел усиливается МЗП — металлической зубчатой пластиной.
