Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.

И не всегда плита перекрытия представляет собой правильный четырехугольник. Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.

В этой статье мы научим вас рассчитывать нагрузку на 1 кв. метр плиты, а общую нагрузку вам нужно будет вычислять по математическим формулам. Если сложно – разбейте площадь плиты на отдельные геометрические фигуры, рассчитайте нагрузку каждой, затем просто суммируйте.

Проверка выполненных расчетов

После выполнения всех подсчетов очень важно выполнить проверку, для этого, по имеющимся исходным данным необходимо сделать пересчет нагрузки на перекрытие на каждый кв. метр

Итак, при общей площади перекрытия, к примеру, в 9 кв. метров, вес который приходится на 1 метр, равняется 2850 кг. Далее нужно вычесть из максимума допустимой нагрузки, собственный вес плиты и получится 484 кг на кв. метр.

Так, необходимо подчитать задуманное ранее напольное покрытие и вес отделочных материалов и далее отнять эту цифру, из полученной ранее. Пусть общий вес всех материалов будет равен 150 кг/кв.м., так: 484 – 150 = 334 килограмма на один кв. метр.

Примечание Разница в расчетах и некоторые погрешности допустимы, однако расчет может быть с погрешностью, не более 1 кг.

При планировании нагрузки, специалисты рекомендуют вначале распределить вес мебели равномерно и подсчитать общую массу и только после этого включать в формулу вес перегородок, дверей и т.д. Если же перегородки будут превышать допустимое значение нагрузки на перекрытие, необходимо будет выбрать более легкий материал.

Именно от грамотно сделанного расчета точечной нагрузки будет в большей степени зависеть продолжительность службы перекрытия и ее безопасность. Поэтому, несмотря на допускаемую погрешность, рекомендуется выполнять точный расчет, вплоть до граммов.

Несмотря на то, что привычнее пользоваться вышеописанной методикой расчетов точечной нагрузки, можно использовать более точную и безопасную, которая включает коэффициент надежности.

Для жилых многоэтажных построек принято выбирать коэффициент надежности, равный 1,2, что гарантирует в дальнейшем более безопасную эксплуатацию постройки, и длительный срок службы перекрытия.

Примерный расчет предельной нагрузки на пустотную плиту перекрытия

Для того чтобы самостоятельно рассчитать, какую максимальную нагрузку могут выдерживать плиты перекрытия, которые вы планируете использовать при строительстве, необходимо учесть все моменты. Допустим, что для обустройства перекрытий вы хотите использовать панели 1ПК63.12-8 (то есть, величина расчетной нагрузки, которую выдерживает одно изделие, составляет 800 кг/м²: для дальнейших расчетов обозначим ее буквой Q₀). Рассчитав сумму всех динамических, статических и распределенных нагрузок (от веса самой плиты; от людей и животных, мебели и бытовой техники; от стяжки, утеплителя, финишного напольного покрытия и перегородок), которую обозначаем QΣ, можно определить, какую нагрузку выдерживает ваша конкретная плита

Основной момент, на который надо обратить внимание: в результате всех расчетов (разумеется, с учетом повышающего коэффициента прочности) должно получиться, что QΣ ≤ Q₀

Для того чтобы определить равномерно распределенную нагрузку от собственного веса плиты, необходимо знать ее массу (M). Можно воспользоваться либо величиной массы, указанной в сертификате завода-изготовителя (если его предоставили в месте продажи), либо справочной величиной из таблицы ГОСТ-а, которая составлена для изделий, изготовленных из тяжелых видов бетона со средней плотностью 2500 кг/м³. В нашем случае справочный вес плиты составляет 2400 кг.

Сначала вычисляем площадь плиты: S = L⨯H = 6,3⨯1,2 = 7,56 м². Тогда нагрузка от собственного веса (Q₁) составит: Q₁ = M:S = 2400:7,56 = 317,46 ≈ 318 кг/м².

В некоторых строительных справочниках рекомендуют при расчетах использовать суммарное усредненное значение полезной нагрузки на перекрытие жилых помещений – Q₂=400 кг/м².

Тогда суммарная нагрузка, которую необходимо выдерживать плите перекрытия, составит:

QΣ = Q₁ + Q₂ = 318 + 400 = 718 кг/м² ˂ 800 кг/м², то есть основной момент QΣ ≤ Q₀ соблюден и выбранная плита пригодна для обустройства перекрытий жилых помещений.

Для точных расчетов будут необходимы значения удельной плотности (стяжки, теплоизолятора, финишного покрытия), значение нагрузки от перегородок, вес мебели и бытовой техники и так далее. Нормативные показатели нагрузок (Qн) и коэффициенты надежности (Үн) указаны в соответствующих СНИП-ах.

Как правильно рассчитать?

Метод расчета на примере плиты марки ПК 90-15-8 с расчетной нагрузкой 800 кгс/м2, размерами 8,98х1,49х0,22 (м.), весом 4.2 тонн. Порядок действий:

1. Определение несущей площади – 8.98 х 1.49 = 13.3 м2
2. Нагрузка на единицу – 4.2: 13.3 = 0.31(т.)
3. Разница между нормативным значением и собственным весом – 0.8 — 0.31 = 0.49(т.)
4. Вес предметов и перегородок – 0.3 т.
5. Сопоставление результатов – 0.49 – 0.3 = 0.190 (т.)

У данной плиты имеется запас прочности равный 190 кг.

Перерасчет на м2:

• площадь при умножении длины на ширину равна 13.3 м2;
• максимальная загрузочная способность – 13.3 х 08 = 10.64 (т.);
• разница масс – 10.64 – 4.2 = 6.44 (т.);
• примерный вес полов и стяжки равен 0.3 т на 1 м2;
• нагрузка от напольного покрытия – 13.3 х 0.3 = 3.99 (т.);
• уровень запаса прочности – 6.44 – 3.99 = 2.45 (т.)

При определении предельного статического значения, которое может без разрушений воздействовать на одну точку, учитывают коэффициент запаса 1.3 ед.

Это значение умножают на нормативный параметр 0.8 (т/м2) х 1.3 = 1.04 (т)

Если рассчитывают динамическую нагрузку, коэффициент берут увеличенный до 1.5.

Виды допустимой загруженности конструкций

Конструкция любого перекрытия включает в себя три части:

• Верхнюю – с напольным покрытием, стяжками и утеплителями (когда этажом выше находится другое жилое помещение).
• Нижнюю – с отделкой потолка и подвесными элементами (когда этажом ниже также располагается жилье).
• Конструкционную – несущая основа, на которой смонтированы все элементы данной части сооружения (коей и является плита перекрытия).

Пол и потолок с отделкой и расположенными на них предметами мебели и интерьера, в том числе – возможными в квартире навесными потолками, декоративными перегородками, дополнительной сантехникой, детскими качелями, спортивными снарядами и т.п., дают на плиту перекрытия постоянную статическую нагрузку.

Под временной (динамической) нагрузкой понимается та, что возникает при перемещении по конструкции перекрытия людей и домашних животных. При этом в расчеты закладывается, к примеру, даже то, что все члены семьи, которая будет проживать в данном помещении, могут оказаться тучными людьми, а в питомцы себе выберут не какого-нибудь легкого хомячка, а крупных рысь или оленя, передвигающихся стремительно, почти постоянно находящихся в движении.

Отдельно принимается во внимание расположение точечных и распределенных нагрузок. Пример точечной – подвешенная боксерская груша массой 220 кг, распределенной – система подвесного потолка, в каркасе которого на определенном расстоянии друг от друга расположены подвесы для полотнища, крепящиеся к плите перекрытия. Таким образом, нагрузки бывают постоянными – когда весь срок эксплуатации оказывается воздействие вышерасположенными конструкциями, инженерным оборудованием, коммуникациями и т.п., и временными – в трех позициях:

Таким образом, нагрузки бывают постоянными – когда весь срок эксплуатации оказывается воздействие вышерасположенными конструкциями, инженерным оборудованием, коммуникациями и т.п., и временными – в трех позициях:

• Перемещение живых объектов внутри помещения, добавление новых предметов быта и их перестановка.
• Сезонные и погодные факторы – осадки (скопление дождевой воды и снега на кровле, карнизах и балконах), сильный ветер.
• Предполагаемые чрезвычайные ситуации, например, столкновение большегрузного транспортного средства с частью сооружения или падение на стену башенного крана, если рядом возводится другой строительный объект, и прочие подобные случаи.

В соответствии с коэффициентами, указанными в строительной документации стандартная пустотная плита 6 м (например, ПК 60-15-8) без учета собственного веса может выдержать следующие нагрузки:

• Точечные: 1040 кг/м2.
• Распределенные: 960 кг/м2.
• Постоянные: 880 кг/м2.
• Временные: 1040 кг/м2.
• Предельные:
  1. Минимальная: 400 кг/м2.
• Максимальная: 1040 кг/м2.

ОПРЕДЕЛЕНИЕ НАГРУЗОК ОТ ОБОРУДОВАНИЯ, СКЛАДИРУЕМЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

3.2.

Нагрузки от оборудования (в том числе трубопроводов, транспортных средств), складируемых материалов и изделий устанавливаются в строительном задании на основании технологических решений, в котором должны быть приведены:

а) возможные на каждом перекрытии и полах на грунте места расположения и габариты опор оборудования, размеры участков складирования и хранения материалов и изделий, места возможного сближения оборудования в процессе эксплуатации или перепланировки;

б) нормативные значения нагрузок и коэффициенты надежности по нагрузке, принимаемые в соответствии с указаниями настоящих норм, для машин с динамическими нагрузками – нормативные значения инерционных сил и коэффициенты надежности по нагрузке для инерционных сил, а также другие необходимые характеристики.

При замене фактических нагрузок на перекрытия эквивалентными равномерно распределенными нагрузками последние следует определять расчетом и назначать дифференцированно для различных конструктивных элементов (плит, второстепенных балок, ригелей, колонн, фундаментов). Принимаемые значения эквивалентных нагрузок должны обеспечивать несущую способность и жесткость элементов конструкций, требуемые по условиям их загружения фактическими нагрузками. Полные нормативные значения эквивалентных равномерно распределенных нагрузок для производственных и складских помещений следует принимая для плит и второстепенных балок не менее 3,0 кПа (300 кгс/м 2 ), для ригелей, колонн и фундаментов – не менее 2,0 кПа (200 кгс/м 2 ).

Учет перспективного увеличения нагрузок от оборудования и складируемых материалов допускается при технико-экономическом обосновании.

3.3.

Нормативное значение веса оборудования, в том числе трубопроводов, следует определять на основании стандартов или каталогов, а для нестандартного оборудования – на основании паспортных данных заводов-изготовителей или рабочих чертежей.

В состав нагрузки от веса оборудования следует включать собственный вес установки или машины (в том числе привода, постоянных приспособлений, опорных устройств, подливок и подбетонок), вес изоляции, заполнителей оборудования, возможных при эксплуатации, наиболее тяжелой обрабатываемой детали, вес транспортируемого груза, соответствующий номинальной грузоподъемности и т. п.

Нагрузки от оборудования на перекрытия и полы на грунтах необходимо принимать в зависимости от условий его размещения и возможного перемещения при эксплуатации. При этом следует предусматривать мероприятия, исключающие необходимость усиления несущих конструкций, связанного с перемещением технологического оборудования во время монтажа или эксплуатации здания.

Число учитываемых одновременно погрузчиков или электрокаров и их размещение на перекрытии при расчете различных элементов следует принимать по строительному заданию на основании технологических решений.

Динамическое воздействие вертикальных нагрузок от погрузчиков и электрокаров допускается учитывать путем умножения нормативных значений статических нагрузок на коэффициент динамичности, равный 1,2.

3.4.

Коэффициент надежности по нагрузкеgt для веса оборудования приведен в табл.

Коэффициент надежности по нагрузке gt

3 Расчет прочности сечений ригеля

Расчет выполняем для ригеля среднего пролета. Высота ригеля задана и равна 800 мм. Сечение ригеля рассматриваем как прямоугольное 300*800 мм; площадь консольных свесов в расчет не вводят, так как они расположены близко к середине высоты ригеля, т.е. вне сжатой зоны. Рабочая высота h
=0.9∙h=720 мм, а=80 мм, b=475 мм.

Граничная относительная высота сжатой зоны:

Где щ=б-0.008∙R_b
=0.85-0.008∙11.5=0.758; у_sR
=365 МПа.

Площадь поперечного сечения продольной рабочей (нижней) арматуры среднего пролета:

о=0.165˂о_R
=0.62; з=0.918

По сортаменту подбираем 4х18 А-400 А_s
=10.18 см2
.

Площадь поперечного сечения продольной рабочей арматуры над опорами в среднем пролете:

о=0.19˂о_R
=0.62; з=0.904

По сортаменту подбираем 2х28 А-400 А_s
=12.32 см2
.

Площадь поперечного сечения рабочей арматуры в верхней зоне ригеля в пролете:

о=0.03˂о_R
=0.62; з=0.985

По сортаменту подбираем (с запасом) 2х16 А-400 А_s
=4.02 см2
.

Схема расположения продольной рабочей арматуры среднего ригеля приведена на рис. 9.

Минимальная поперечная сила, которая может быть воспринята бетоном наклонного сечения:

Это меньше поперечных сил на всех опорах. Расчет продолжаем:

Величина проекции наиболее опасного наклонного сечения на ось элемента у средних опор:

Для расчета наклонных сечений у всех опор принимаем С=138 см. Поперечная сила, воспринимаемая бетоном:

Это меньше значений поперечных сил у всех опор. Необходим расчет поперечной арматуры.

По условиям сварки принимаем поперечные стержни ⌀8 А-400.

Поперечная сила, воспринимаемая хомутами у крайней опоры:

Поперечная сила, воспринимаемая хомутами у первой промежуточной опоры слева:

Поперечная сила, воспринимаемая хомутами у средних опор:

Требуемые погонные усилия в хомутах у средних опор:

Шаг поперечной арматуры у средних опор:

По конструктивным требованиям шаг поперечной арматуры не должен превышать:

на приопорных участках

и в средней части ригеля.

Окончательно шаг поперечной арматуры принимаем для среднего ригеля: на приопорных участках, равных 1.4 м, S=20 см. В средней части S=60 см. Схемы расположения поперечной арматуры приводятся на рис. 10.

Прочность по cжатой полосе между наклонными трещинами проверяем из условия:

Где цw1=1+5∙б∙м_w
≤1.3

Для средних опор:

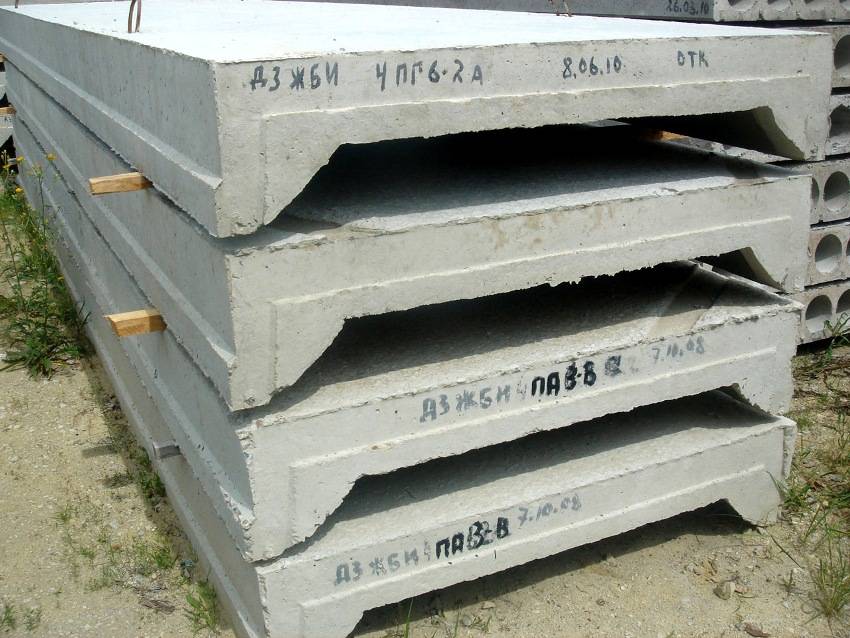

Что собой представляют ребристые плиты, их основные характеристики

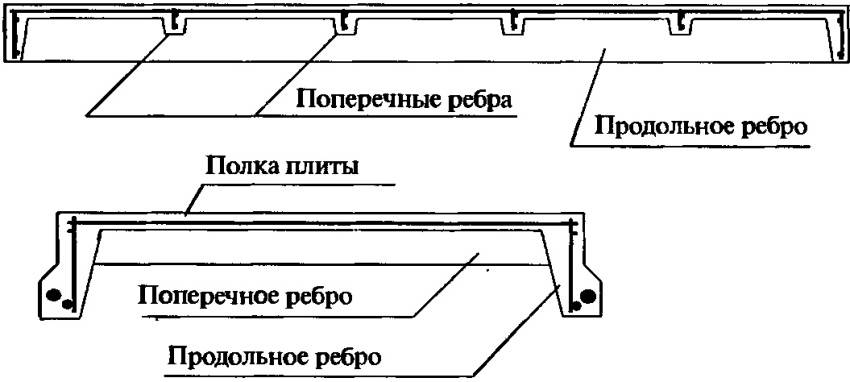

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

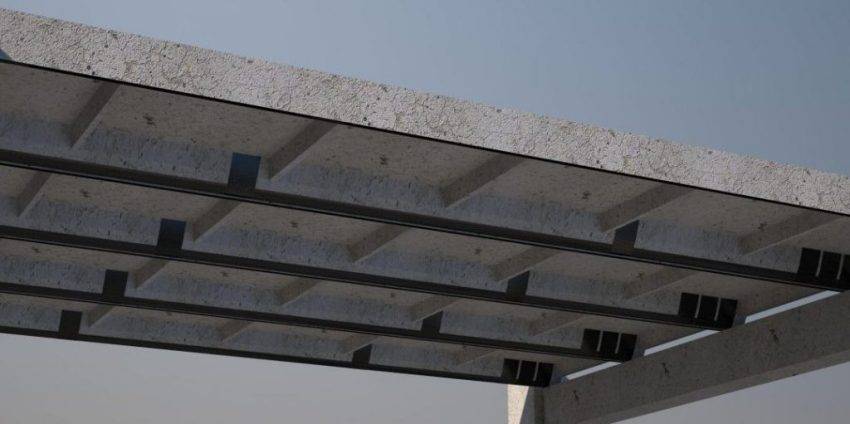

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Виды рабочих нагрузок, действующих на профилированные настилы в зданиях и сооружениях, и их расчет

В зданиях и сооружениях на конструкции из профнастила действуют следующие виды рабочих нагрузок:

• постоянные (статические) нагрузки:
  1. собственный вес профнастила;
• собственный вес частей ограждающих конструкций;
• временные нагрузки:
  1. полезные нагрузки (вес людей, животных, оборудования на перекрытия жилых и общественных зданий);
• снеговые нагрузки;
• ветровые нагрузки.

Из таблиц СНиП 2.01.07-85* «Нагрузки и воздействия» (звездочка в обозначении СНиП говорит о том, что в первоначальную редакцию были внесены изменения), а также при теоретическом подсчете веса конструкций мы получаем так называемые нормативные нагрузки G . В прочностных расчетах используют расчетные нагрузки G, которые получают путем умножения нормативной нагрузки G на коэффициент надежности по нагрузке Yf. Коэффициент Yf — учитывает отклонения реальной нагрузки от теоретической за счет строительных допусков, влажности материала, отклонений в объемном весе для ряда материалов и тому подобного. В табл. 2 приведены значения коэффициента надежности по нагрузке для наиболее распространенных видов конструкций и нагрузок.

Таблица 2. Значения коэффициента надежности по нагрузке

где G — расчетная величина постоянной нагрузки в проекции на горизонтальную плоскость; G — нормативная (теоретическая) величина постоянной нагрузки на 1 м² поверхности кровли, наклоненной к горизонту под углом α; Yf — коэффициент надежности по нагрузке. Расчетные снеговые нагрузки с учетом Yf = 1,4, действующие на профилированные настилы кровли, приводятся в табл. 3.

Таблица 3. Расчетные снеговые нагрузки, действующие на профилированные настилы кровли

Район строительства	I	II	III	IV	V	VI	VII	VIII
Расчетная снеговая нагрузка, S°, к Па (кг/м²)	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)

Районы строительства, приведенные в табл. 3, соответствуют районам по карте распределения снегового покрова на территории России. В соответствии с требованиями СНиП 2,01.07-85* приведенная в табл. 3 расчетная снеговая нагрузка действует на кровли, расположенные с уклоном α не более 25°, без перепадов высот. Для покрытий с уклоном более 25° снеговая нагрузка снижается и при уклоне кровли 60° и более становится равной нулю. Для промежуточных уклонов кровли в диапазоне α от 25° до 60° значения снеговой нагрузки изменяются пропорционально от 1,0 до 0 и рассчитываются по формуле

S α = S 0 (60° — α)/(60° — 25°), (2)

где S α — расчетная снеговая нагрузка для кровли с уклоном в диапазоне α = 25° — 60°; S 0 — расчетная снеговая нагрузка для кровли с уклоном в диапазоне α от 0° до 25° в соответствии с табл. 3.

Расчетные ветровые нагрузки с учетом коэффициента надежности по нагрузке Yf = 1,4, действующие на кровлю, а также стены зданий, ограды и заборы высотой не более 10 м, в соответствии со СНиП 2.01.07-85* приводятся в табл. 4.

Таблица 4. Расчетные ветровые нагрузки, действующие на профилированные настилы кровли, стен зданий и сооружений

Район строительства	I	II	III	IV	V	VI	VII
Расчетная ветровая нагрузка, Wp, кПа (кг/м²)	0,32 (32)	0,42 (42)	0,53 (53)	0,67 (67)	0,84 (84)	1,02 (102)	1,19 (119)

Районы строительства, указанные в табл. 4, соответствуют районам по карте распределения ветрового давления на территории России.

Значения расчетной ветровой нагрузки табл. 4 корректируются на величину коэффициента аэродинамического сопротивления ce, характеризующего особенности обтекания воздушным потоком конструкции зданий (сооружений) заданной формы.

Таблица 5. Расчетные значения коэффициента аэродинамического сопротивления

Схемы зданий, сооружений и ветровых нагрузок	Определение коэффициента аэродинамического сопротивления ce
Отдельно стоящие плоские, сплошные конструкции, а также вертикальные и отклоняющиеся от вертикальных не более чем на 15° поверхности: с наветренной стороны с подветренной стороны

Значения коэффициента аэродинамического сопротивления ce для различных строительных объектов приведены в табл. 5. Знак «плюс» перед коэффициентом ce в таблице означает, что давление ветра направлено на соответствующую поверхность конструкции, а знак «минус» — от поверхности конструкции.

Ветровая нагрузка всегда действует перпендикулярно поверхности элемента здания и сооружения.

Расчетные значения равномерно распределенных полезных нагрузок в соответствии со СНиП 2.01.07-85* с учетом коэффициента Yf действующие на перекрытия, приведены в табл. 6.

Таблица 6. Расчетные полезные нагрузки, действующие на перекрытия

Плиты перекрытия ПК многопустотные

Плиты перекрытия многопустотные ГОСТ 9561-91
Наименование	Размеры (ДхШхВ, мм)	Объем, м3	Масса, т	Цена за 1 ед. с НДС, руб.
ПК 24-12-8 АтV Т	2380х1190х220	0,36	0,9	4435
ПК 27-12-8 АтV Т	2680х1190х220	0,40	1,01	4942
ПК 30-12-8 АтV Т	2980х1190х220	0,44	1,11	5592
ПК 33-12-8 АтV Т	3280х1190х220	0,49	1,22	6112
ПК 36-12-8 АтV Т	3580х1190х220	0,53	1,32	6632
ПК 39-12-8 АтV Т	3880х1190х220	0,57	1,42	7152
ПК 42-12-8 АтV Т	4180х1190х220	0,61	1,53	7604
ПК 45-12-8 АтV Т	4480х1190х220	0,65	1,62	7758
ПК 48-12-8 АтV Т	4780х1190х220	0,69	1,73	8244
ПК 51-12-8 АтV Т	5080х1190х220	0,73	1,83	8728
ПК 54-12-8 АтV Т	5380х1190х220	0,78	1,95	9177
ПК 57-12-8 АтV Т	5680х1190х220	0,82	2,05	9627
ПК 60-12-8 АтV Т	5980х1190х220	0,86	2,15	10182
ПК 63-12-8 АтV Т	6280х1190х220	0,90	2,25	10733
ПК 72-12-8 АтV Т	7180х1190х220	1,01	2,53	13807
ПК 24-15-8 АтV Т	2380х1490х220	0,50	1,25	4917
ПК 27-15-8 АтV Т	2680х1490х220	0,55	1,38	5558
ПК 30-15-8 АтV Т	2980х1490х220	0,60	1,52	6093
ПК 33-15-8 АтV Т	3280х1490х220	0,65	1,61	6841
ПК 36-15-8 АтV Т	3580х1490х220	0,70	1,75	7482
ПК 39-15-8 АтV Т	3880х1490х220	0,74	1,85	8018
ПК 42-15-8 АтV Т	4180х1490х220	0,80	2,02	8659
ПК 45-15-8 АтV Т	4480х1490х220	0,88	2,2	9099
ПК 48-15-8 АтV Т	4780х1490х220	0,94	2,35	9720
ПК 51-15-8 АтV Т	5080х1490х220	0,99	2,48	10156
ПК 54-15-8 АтV Т	5380х1490х220	1,05	2,63	10739
ПК 57-15-8 АтV Т	5680х1490х220	1,10	2,75	11340
ПК 60-15-8 АтV Т	5980х1490х220	1,14	2,85	12096
ПК 63-15-8 АтV Т	6280х1490х220	1,19	2,98	12713
ПК 72-15-8 АтV Т	7180х1490х220	1,34	3,35	17236

Плиты перекрытия многопустотные железобетонные используются в строительстве несущих конструкций зданий и сооружений. Пустоты внутри плит предназначены для улучшенной звукоизоляции и снижения массы конструкции. Верхняя сторона плит перекрытия будет являться основанием пола, а нижняя сторона будет являться потолком. Многопустотные плиты перекрытия используются в индивидуальном строительстве домов, в строительстве жилых и производственных многоэтажных зданий. По внешней форме плиты перекрытия подразделяются на плоские и ребристые. Плоские плиты в свою очередь бывают многопустотными и сплошными. Наше предприятие выпускает многопустотные плиты перекрытия ПК. Диаметр круглых пустот составляет 159мм, толщина плит также стандартна и составляет 220мм. Данные плиты предназначаются для укладки поверх несущих стен с опиранием по двум торцевым сторонам.

Многопустотные плиты способны выдерживать огромные нагрузки, но стоит с особым вниманием отнестись к хранению данных изделий. Для складирования плит необходимо заранее подготовить ровную поверхность, насыпать и утрамбовать песочную подушку

Никогда нельзя класть плиты непосредственно на грунт. По краям внизу каждой плиты необходимо положить деревянные бруски. Брусков должно быть два, на расстоянии от каждого из краёв где-то 25-45 см. Под среднюю часть плиты бруски подкладывать категорически не рекомендуется, дабы избежать трещин, пролома. Штабелирование многопустотных плит перекрытия разрешено в штабель высотой не более 2,5 метров.

Плиты перекрытия ложатся ровно и без перепадов. Для этого необходимо добиться положения в одной горизонтальной плоскости всех верхних рядов несущих стен. Перед укладкой многопустотных плит на стены, выполненные из блоков (пенобетон, газобетон, шлакоблок), необходимо заранее сделать армированный бетонный пояс. Его толщина должна быть в пределах 15-25см. При монтаже многопустотных плит отверстия в них заделываются. Можно сделать это заранее, когда плиты штабелируются на земле. Укладка пустотных плит производится на густой раствор. Слой раствора не должен превышать 2 см.

Раствор наносится поверх кирпичной кладки. Делается это для того, чтобы перекрыть щели, если имеются перепады, а также для лучшего прилегания плит. Раствор схватывается за 15-20 минут, в этом промежутке времени можно перемещать плиту, чтобы выравнить ее положение относительно стен. Во избежание затвердевания раствора он наносится непосредственно перед подъемом плиты перекрытия. Поднимают пустотные плиты за монтажные петли. После того, как уложили и выровняли первую плиту, приступают к монтажу последующей. Щели в местах соединения заделывают монтажной пеной и цементным молоком.
