ПУ – профиль угловой
Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.
Таблица 10. Размеры углового профиля
| Маркировка изделия | Толщина металла, мм | Ширина полки, мм | Материал | Стандартная длина изделия, м |
| ПУ20×20 | 0,22 – 0,25 | 20 | алюминий | 2,5; 3,0 |
| ПУ25×25 | 0,4 | 25 | оцинкованная сталь | |
| ПУ30×30 | 0,4 | 30 | ||
| 0,5 | ||||
| ПУ35×35 | 0,5 | 35 |
Этапы установки направляющих профилей
После завершения сбора материала и инструментов для гипсокартона, начинается крепление направляющих для гипсокартона. Первым крепится направляющий профиль. Он должен быть ровным и качественно зафиксированным, потому что это основной профиль, от которого начитается вся работа по построению каркаса.
Этапы выполнения работы:

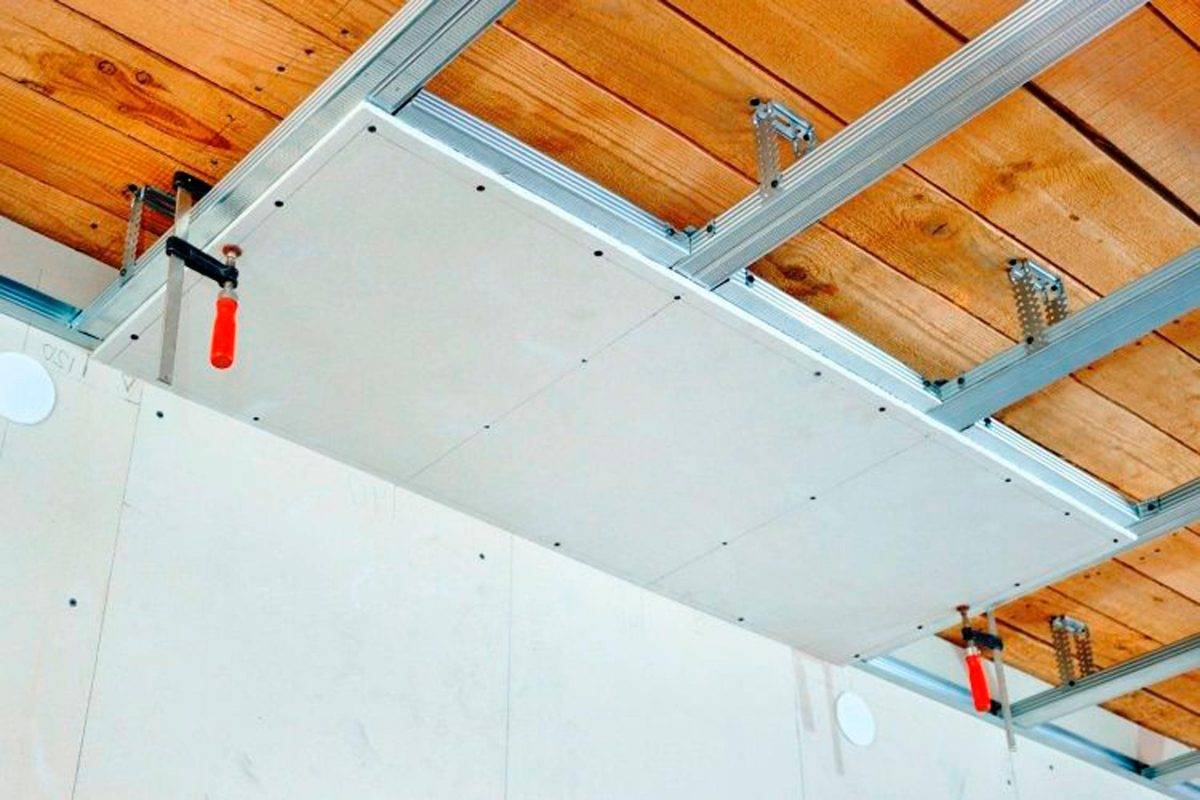

- Во-первых, фиксация подвесов, на которые будут прикреплены НП. На данном этапе главными являются подвесы. Требуется чётко рассчитать количество монтируемых деталей и их качество. Расчет выходит из площади, на которой монтируется каркас, из размера и толщины ГКЛ. А также рассчитывается, какой длины требуются саморезы для гипсокартона, количество крепежей. В некоторых металлических деталях заранее сделаны отверстия под крепежи.
- Во-вторых, на подвесы проводится монтаж направляющих для гипсокартона. Здесь важным элементом является не только вид крепежа, но и ровность поверхности.
- Последним этапом является обшивка гипсокартоном. Этот шаг показывает насколько точно и ровно был сделан расчет и монтаж каркаса.
Из многих вариантов деталей гипсокартонной основы нужно выбирать те, которые требуются для определенного каркаса. При неправильном выборе, конструкция может прослужить недолго и в итоге деформироваться.
Как выбрать профиль для каркаса под гипсокартон
Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный “подводный камень”, на котором можно не только споткнуться, но и потонуть. И этим “камнем” является толщина каркасного элемента под гипсокартон.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции
Для чисто декоративных вариантов можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:
- толщина 0,4 мм. Считается наиболее “слабым”, поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
- толщина 0.45 мм. Считается “золотой серединой”. Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
- толщина от 0.55 мм. Самый дорогой и “серьезный”. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.
Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.
ПУ – профиль угловой
Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.
Таблица 10. Размеры углового профиля
| Маркировка изделия | Толщина металла, мм | Ширина полки, мм | Материал | Стандартная длина изделия, м |
| ПУ20×20 | 0,22 – 0,25 | 20 | алюминий | 2,5; 3,0 |
| ПУ25×25 | 0,4 | 25 | оцинкованная сталь | |
| ПУ30×30 | 0,4 | 30 | ||
| 0,5 | ||||
| ПУ35×35 | 0,5 | 35 |
Типы металлопрофиля
Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:
- В зависимости от места использования – на потолочные и стеновые.
- По выполняемой роли – на направляющие и несущие.
- По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
- В зависимости от поперечного сечения – на угловые, плоские и П-образные.
Все типы профиля показаны на представленных ниже фото.
При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).
Профиль перегородочный для гипсокартона. Размеры и виды
Направляющие профили (UD)
Размеры: (первая цифра – ширина спинки, вторая – ширина полки)
- 50 х 40 миллиметров
- 65 х 40 миллиметров
- 75 х 45 миллиметров
- 100 х 40 миллиметров
Стоечный профиль (CD)
Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.
Выпускаются размеры:
- 50 х 50 миллиметров
- 65 х 50 миллиметров
- 75 х 50 миллиметров
- 100 х 50 миллиметров
Усиленный (UA)
Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.
Размеры профиля:
- длина – от 3 до 6 метров
- высота боковых частей – 40 миллиметров
- ширина основания – 50 – 100 миллиметров
- толщина заготовки – 2 миллиметра
Угловой – (ПУ защитный)
Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.
- Длина – 3 метра
- Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра
Маячковый профиль (ПМ)
Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.
Размеры:
- Длина – от 2,5 до 3 метров
- Ширина – от 22 до 60 миллиметров
- Толщина металла – от 0,33 до 55 миллиметров
- Выступ маячка – от 6 до 10 миллиметров
Монтаж профилей для гипсокартона Knauf
Углоформирующий и маячковый профили устанавливаются чаще посредством выравнивающей смеси. В остальном все гипсокартонные комплектующие фиксируются на саморезы. Для крепления стоечных и направляющих профилей к стенам применяются метизы с дюбелями или анкерные болты. Для этого производители чаще просверливают отверстия диаметром 6-8 мм на расстоянии, предусмотренном технологией монтажа профилей для гипсокартона. Рекомендуемый шаг составляет 20 см.
Пошагово устройство каркаса под гипсокартон выглядит следующим образом:
- Наносится разметка под направляющие с учетом плоскости обшивки и расстояния, которое необходимо для прокладки инженерных коммуникаций, минваты, звукоизоляции.
- Фиксируется ПН внахлест. На углах загибается после надрезания ребер. Для жесткости края между собой дополнительно скрепляются саморезами. Шаг основного крепежа составляет 20-50 см.
- Стойки вставляются в направляющуюся и закрепляются “клопами”. Расстояние между ними составляется 60 см на основании стандартных размеров листа гипсокартона Кнауф. Для потолка обрешетка собирается ячеистая с тем же шагом. Для упрочнения каркаса применяются соединительные комплектующие.
Монтаж профиля
Для регулирования расстояния между всеми частями опорной конструкции и основанием дополнительно устанавливаются ограничители. Это могут быть “сапоги” из профиля, прямые или угловые подвесы. Число деталей зависит от веса обшивки и нагрузки, которая на нее будет оказана. Дополнительно под навесные приборы и технику устанавливаются перемычки из стоечного профиля. Может быть также использован деревянный брус или усиленный металлопрофиль.
Производители профилей для гипсокартона
Профиль для перегородок из гипсокартона выпускается основными производителями гипсокартона Кнауф и Гипрок. Профили обоих производителей имеют одну и ту же принципиальную конструкцию.
Профиль для перегородок из гипсокартона это П-образный или С – образный, длинномерный металлический профиль, сделанный из 6 мм (у Кнауф) и 5 мм (у Гипрок) ленты методом холодного проката. У профиля есть одна полка и две стенки (фото).
У профилей Гипрок и стенки и основание имеют уникальное рифлёное покрытие, запатентованная технология UltraSteel. Официальное название профилей Гипрок, Гипрок – ультра.
Чтобы лучше разобраться в конструкциях и назначении профилей рассмотрим примеры конструкций из гипсокартона, начиная с перегородки.
Конструкция и типы профилей
В поперечном сечении профили для ГКЛ имеют П-образную форму.
П-образная форма
В зависимости от назначения кромки могут быть завальцованы для придания изделиям дополнительной прочности на изгиб. Все гипсокартонные профили, за исключением углоформирующего, подразделяются на 2 группы:
- Стоечный профиль характеризуется высокими показателями жесткости с закругленными внутрь продольными кромками. Изделия предназначены для создания основы для крепления обшивочных материалов.
- Потолочный направляющий профиль дополнительного оребрения может не иметь. Он служит для организации опоры под обрешетку. Крепятся изделия к непосредственно к стенам, полам и потолкам по всему периметру каркаса.
Стойки и направляющие изготавливаются парным комплектом. Высота первого всегда соответствует ширине второго элемента профиля, чтобы обеспечить плотное узловое соединение. Между собой изделия дополнительно скрепляются оцинкованными саморезами по металлу (клопами).
Отдельно рассматривается угловой элемент с перфорацией или насечкой, который предназначен для закрывания срезов гипсокартона, формирования углов, придания им жесткости во время проведения штукатурных работ. Изготавливается из стали, алюминия и пластика.
Угловой элемент с перфорацией
Маячковый профиль служит для протягивания стяжки посредством правила. Дополнительно может быть закреплена стекловолоконная сетка для армирования выравнивающего слоя.
Размеры и виды профиля для гипсокартона
Основные разновидности профиля:
Потолочные стойки маркировки ПП или CD считаются самыми востребованными изделиями. Длина отдельно взятого элемента колеблется от 2,5 до 4 метров, ширина составляет 6 сантиметров, высота полки в пределах 2,7 сантиметра.
Направляющий обшивочный профиль ппн используется при монтаже потолка из гипсокартона. Такие изделия закрепляются по периметру помещения. В них будут устанавливаться стоечные профиля. Стандартная длина детали 3 метра, толщина профиля — 0,55 миллиметра, ширина и высота изделия 2,7 сантиметра.
Перегородочный профиль ПН применяется для сооружения межкомнатных перегородок любой толщины и сложности. Такие изделия могут иметь различные размеры. Их длина колеблется в пределах 2…4 метра, высота полки профиля меняется от 3,7 до 4 сантиметра, ширина от 4 до 15 сантиметров.
Перегородочный профиль ПС используется для монтажа простенков. Ширина таких элементов подбирается по стартовым изделиям. На качественных деталях наносят специальные насечки, что облегчает процесс прокладки коммуникаций. Длина материала изменяется от 3 до 4 метров, ширина аналогична профилю ПН, высота полки изделия 4 или 5 сантиметров.
Арочный профиль с выпуклой или вогнутой поверхностью используется для создания сложных по форме конструкций. Эти изделия имеют разную длину, что позволяет делать изгиб различного радиуса. Для упрощения монтажа арок и других конструкций сложной формы на профиле наносятся специальные разрезы.
Способы создания перемычек
Без перемычек соорудить каркас не получится. Эти элементы изготавливают и своими руками.
Варианты изготовления перемычек:
- Края направляющего элемента надрезают под углом в 45 градусов. По сделанным надрезам выполняется загиб краев. Полученное изделие обладает одним важным преимуществом – оно подходит к любой стороне профиля. Имеется и недостаток у перемычки такой формы. Она обладает низким уровнем прочности.
- Еще один способ изготовления перемычки своими руками также требует сделать на профиле надрезы V-образной формы. После чего изделие загибается внутрь. При этом края фиксируются между собой. Крепление такой перемычкой получается надежным и крепким. Однако это изделие может использоваться только на элементах, являющихся частью собранного короба.
- Иногда комбинируют два предыдущих способа. Для этого с одного края профиля делается надрез, как в первом случае, с другого края – как во втором. Достоинство этого изделия заключается в универсальном применении, независимо от того, как расположены детали в отношении друг друга.
Схема изготовления перемычки
Существует вариант сборки перемычки из отрезков стоечного и направляющего профилей. Для этого от второго (основного материала каркаса) отрезается пара кусков. Длина этих отрезков составляет 10 см. Далее они вставляются в перемычку, изготовленную из стоечного элемента. Главное достоинство этого метода кроется в рациональном использовании остатков материала. К тому же в результате получается надежная каркасная конструкция. Недостаток всего один – стоимость. Обрезков от направляющих в результате строительства получается, хоть отбавляй. А вот стоечные профили придется специально нарезать для этих целей.
Профили для основного каркаса
В целях формирования каркаса для последующей обшивки гипсокартоном используют следующие виды профиля:
Направляющие, маркировка которых обозначается буквами UD, традиционно производятся из толстолистового стального проката, чтобы выдержать определенную нагрузку от листов гипсокартона, готовый каркас из профилей определяет габариты и очертания окончательного варианта конфигурации помещения.
Несущие, маркировка обозначается как CD, фиксируются к металлопрофилю основного каркаса с маркировкой UD и предназначаются для выполнения несущей функции. Изготавливаются из такой же стали, как и UD.
Арочные (гибкие), оснащены усиленной перфорацией из большого количеств прорезей и отверстий, что способствует его изгибу в разных направлениях и под разным углом при обустройстве разнообразных конфигураций. Например, арочных сводов или многоуровневых потолочных систем.
Угловые, также оснащены перфорацией и усиливают прочность наружных углов стен, дверей или окон.
Стоечный профиль для стен
Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как повесить кухонные шкафы на гипсокартон
Габариты изделий:
- Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
- Высота полки стандартная и составляет 50 мм.
- Ширина – 50, 65, 75 и 100 мм.
Расчет профиля для работ
Лучше сделать схему, чтобы с точностью высчитать объем материала. На потолок профили устанавливают через 60 или 40 см, получается на лист г/картона 3 или четыре опорных прогона. Разница шага зависит от толщины металла.
Приблизительный стандарт потребности в материалах:
- CD профиль. Для одноуровневой обрешетки берут 2,9 п. м. на 1 квадрат поверхности. Двухуровневый каркас потребует 3,2 п. м на 1 м2.
- UD профиль считают по периметру стены для каркаса в один ярус. Значение умножают на два, при двухъярусном металлическом каркасе.
- Перегородки. UW профиль для отдельных перегородок берут 0,7 п. м на квадрат каркаса, а CW считают по 2 п. м на один м2.
- Усиленная обшивка стен на обрешетке. UW профиль рассчитывают по 1,1 п. м на квадрат стены, а CW берут по 2,0 п. м.
Направляющие на потолке и стенах
Для потолка длину направляющих рассчитывают так, чтобы их поставить сверху всех четырех стен. Если на потолке есть выступающие части, профиль монтируют вокруг них по окружности или в виде прямоугольника. На стенах направляющие планки дополнительно ставят вокруг оконных и дверных проемов, вентиляционных отдушин.
При монтаже отдельно стоящих перегородок направляющие полосы устанавливают по периметру будущей стены. Для этого их рассчитывают по длине перегородки, умножают на 2 (пол и потолок). Также учитывают, пересечение перегородки с существующей стеной (по высоте), где также монтируют направляющий профиль. Если перегородка устанавливается между двух стен, то учитывают направляющие с обеих сторон.
Что еще нужно для монтажа каркаса: вспомогательные комплектующие
Кроме данных профилей, для создания каркаса могут пригодиться следующие элементы:
- подвесы;
- соединители;
- удлинители.
Подвесы представляют собой небольшие металлические пластины с каемками для сгиба. Они позволяют дополнительно закреплять профили к стенам и потолку. При необходимости, любой подвес можно укоротить с помощью ножниц по металлу – концы имеют большое количество отверстий для свободного крепления.
подвесы для гипсокартона
Соединители выполняются в форме крестовин или прямых планок. Основное предназначение – скрепление двух профилей по углу или по прямой. Чаще всего требуются тогда, когда перегородка больших размеров и раздельно закрепить профиль не выходит.
соединители для гипсокартона
Удлинители выполняют схожую роль с соединителями, с той разницей, что они могут быть установлены как часть профиля, абсолютно не имея различий во внешнем виде. Обычно они выпускаются чуть меньшего размера, чем профиль, и вставляются внутрь двух соединяемых частей.
удлинители для гипсокартона
Какими бывают гипсокартонные профили: типы и размеры
Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.
Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.
Стоечный профиль (CD или ПП профиль)
Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.
Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.
Размеры профилей:
- Длина – от 2,5 до 4 м;
- Ширина – 60 мм;
- Высота полок – 2,7-2,8 см.
Направляющий профиль для обшивки (UD или ППН)
UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.
Используются в качестве направляющих в которые вставляются стоечные профили.
Размеры направляющих для гипсокартона:
- Длина – 3 м;
- толщина – 0,55 мм;
- ширина – 2,7 см;
- высота – 2,8 см.
Профили для создания перегородок — UW или ПН
Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.
Используются в каркасе в качестве направляющих при создании перегородок.
Размеры профилей:
- Длина – от 2 до 4 м;
- высота полок – от 3,7 до 4 см;
- ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.
Профили для перегородок — CW или ПС
Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.
Используются для создания каркаса при монтаже перегородок.
Размеры профиля под гипсокартон:
- Длина – от 3 до 4 м (специальные длины делают на заказ);
- высота полок – 5 см у Кнауф и 4 см у Гипрок;
- ширина – сообразно с профилем UW или ПН.
Арочные профили
Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.
Размеры арочных профилей:
| Вогнутые | Выпуклые | ||
|---|---|---|---|
| Радиус, мм. | Длина, мм. | Радиус, мм. | Длина, мм. |
| 500 — 1000 | 2600, 3100, 4000 | — | — |
| 1001 — 2000 | 1001-2000 | 2600, 3100, 4000 | |
| 2001 — 3000 | 2001-3000 | ||
| 3001 — 4000 | 3001-4000 | ||
| 4001 — 5000 | 4001-5000 | ||
| > 5000 | > 5000 |
Основные размеры направляющих для гипсокартона
Профили есть разных размеров. Они произведены для сборки каркаса как на потолке, так и на стене. Из профиля для гипсокартона можно сделать основу столешницы в ванной из ГКЛ и камина из гипсокартона.
Для правильного выбора материала, следует разбираться в размерах:
- НП (направляющий профиль) – длина его 3 метра. Высота боковых частей 4 см, а ширина от 4 до 10 см;
- ПС (стоечный профиль) – длина от 3 до 6 метров. Высота боков 5 см., ширина – от 5 см до 10 см;
- ПП (потолочный профиль) – длина 3 метра. Высота боковых стенок – 2.7 см, ширина — 6 см;
- ПНП (потолочный направляющий профиль) – длина 3 метра. Высота бортика и ширина – 27* 28 мм;
- УП (усиленный профиль) – длина 3, 4, 6 метров. Высота бортика – 4 см, ширина от 5 до 10 см;
- ПМ (маячковый профиль) – длина 3 метра. Сечение: 22*6, 23*10, 62*6.6;
- АП (арочный профиль) – длина – 3 и 6 метров. Сечение: 22*6, 23*10, 62*6. Для создания арок лучше приобрести криволинейный профиль.
Расчет нужного количества профилей
Приступая к расчету, следует в масштабе начертить будущий каркас, проставив размеры. Можно также нанести условно обозначение, показывающее каждый вид металлопрофиля. Расчет необходимого количества для стены можно выполнить следующим образом:
- направляющих. Удвоенная сумма длины и высоты каркаса. Если имеются проемы, следует также прибавить их периметр;
- стоек. Их монтируют с максимальным шагом 60 см. Чтобы определить требуемого количество надо длину каркаса разделить на 60 см, полученное значение округлить до ближайшего большего натурального и прибавить 1. Полученное значение умножаем на высоту каркаса;
- перемычек, монтируемых с шагом 0,6 – 0,8 м в местах стыковки листов. Для их изготовления используется стоечный металлопрофиль. Расчет выполняется аналогично предыдущему варианту. Полученное значение добавляется к требуемому количеству стоечного профиля.
Детальный чертеж упростит расчеты
Виды профилей под гипсокартон и их назначение
Для человека далекого от строительства и ремонтных работ специфические термины, которые используют специалисты при выборе металлопрофилей, могут показаться абракадаброй.
Но как оказалась, профили действительно отличаются один от другого как минимум по трем параметрам:
- Внешнему виду;
- Предназначению;
- Размерам.
Для того, чтобы разобраться в вопросе выбора металлопрофилей и была составлена эта инструкция. Из нее вы узнаете не только как выбрать профиль для гипсокартона, но и какие инструменты вам будут необходимы для работы, а также полезные советы и маленькие хитрости при работе с этими материалами.
Направляющий тип
Чаще используется комплект, называемый потолочным. Стойки маркируются как ПП и имеют ширину 60 мм, высоту полок 27-28 мм, длину от 2,5 до 4 м. Направляющие потолочные ППН соответственно: 27 мм, 28 мм и 3 м. Толщина составляет 0,5-0,6 мм. Также в качестве ответного стоечного профиля может быть использована планка с параметрами: 50-100 мм, 40 мм и 3-4 м. В отличие от ПП здесь отсутствует завальцовка продольной кромки.
Перегородочный
Подобные изделия, как правило, имеют дополнительную насечку для удобства проведения инженерных коммуникаций, различную ширину стоек для укладки минеральной ваты Кнауф. Предназначены они для проведения обшивочных работ и возведения самостоятельных перегородок. Направляющие (ПН или UW) имеют следующие размеры:
- ширина от 42 до 150 мм;
- высота от 37 до 40 мм;
- длина от 2 до 4 м.
Ответные стойки по ширине подбираются в соответствии с направляющими. Высота в зависимости от производителя составляет 40 мм (Гипрок) или 50 мм (Кнауф). Длина профиля серийного производства находится в пределах 3-4 м, но допускается производство иных изделий под заказ).
Перегородный профиль
Арочные типы
С целью сокращения времени на устройство конструкций сложных изогнутых форм производители предлагают использовать специальный арочный или гибкий профиль. Отличительной особенностью изделий является насечка на продольных краях. Благодаря этому допускается изгибание металлопрофиля без надломов.
В зависимости от внутреннего или наружного прогибания размеры изделий различаются (радиус/длина);
- выпуклые: 1-5/0,4-2,6 м;
- вогнутые: 0,5-5/2,6-4 м.
Кроме боковых насечек арочный профиль имеет перфорацию. За счет этого допускается изменение формы по основной плоскости. При этом линии получаются также гладкими, без углов. Это позволяет исключить нанесение большого слоя выравнивающего раствора.
Арочный тип
Дополнительные элементы
С целью усиления конструкции на отдельных участках, контроля плоскости относительно потолка и организации многоуровневых сооружений применяются дополнительные изделия. Нередко для этого мастера нарезают стойки или направляющие, но часто без специального крепежа обойтись не получается. Изготавливаются они из оцинкованной стали либо алюминия. Размеры, как правило, соответствуют востребованным комплектам стоек и направляющих.
Чаще для устройства каркаса под гипсокартон применяются следующие дополнительные изделия:
- “Краб” или соединитель стоек под углом 90 градусов в одной плоскости. При нагрузке до 20 кг/кв. м. обрешетки использовать саморезы не обязательно (вес гипсокартона равен 29 кг). Двухуровневый фиксатор работает по аналогии: его края цепляются за края завальцованных кромок, что обеспечивает плотное прилегание CD профилей. Разница только в том, что стойки накладываются друг на дружку, образуя 2 плоскости.
- Прямые подвесы имеют перфорацию, что упрощает изгибание пластины в любом месте. А также не требуется просверливание дополнительных отверстий. Предназначен этот элемент для устройства подвесных потолков и наклонных конструкций. Также на практике они используются в качестве альтернативы монтажным уголкам. Допустимая нагрузка составляет 40 кг, длина находится в пределах от 75 до 300 мм.
- Анкерный подвес используется в комплекте с тягами (стальной прут). Изделия имеют более узкую направленность — корректировка высоты подвесного потолка, которые опускается относительно основания более, чем на 25 см.
Удлинитель служит для сращивания стоек. Элемент вставляется внутрь профилей и скрепляет их через боковые грани. Это позволяет сохранить ровную плоскость на длинных участках.
- Угловой фиксатор предназначен для соединения стоек в форме Т на одном уровне. Он обеспечивает прочный и надежный узел, который выдерживает нагрузку в 20 кг/кв.м.
Если стена обшивается на какой-либо высоте от пола, то вместо направляющей используется цокольная планка. Также она применяется для ограничения декора с боков или сверху.
Реже используется шляпочный профиль. Его монтируют без участия направляющих под Теплокнауф. Для усиления жесткости конструкции выпускается металлопрофиль с поперечным сечением в форме Z. Для оформления открытых торцов тот же параметр выглядит как Г.
Вывод
Таким образом, перечислив самые хорошие по отзывам потребителей модели от российский и зарубежных производителей, делаем вывод, что наибольшей популярностью пользуются потолочные и стоечные профили, имеющие большой размер, толщину металла не менее 0,5 мм и не окрашенную поверхность. Наличие или отсутствие перфораций, как и отсутствие возможности взглянуть на изделие вживую перед заказом, не играет решающую роль, и потребители соглашаются на приобретение приспособлений без отверстий. Также большую роль играет имя производителя, его опыт в производстве металлических укрепителей или возрастающая популярность.
