Пошаговая инструкция по возведению незаглубленного столбчатого фундамента своими руками

Как установить ростверк

Для того, чтобы равномерно распределить нагрузку по всем опорным элементам и по грунту, нужен ростверк. Ростверк – это горизонтальная обвязка монтируемых опор.

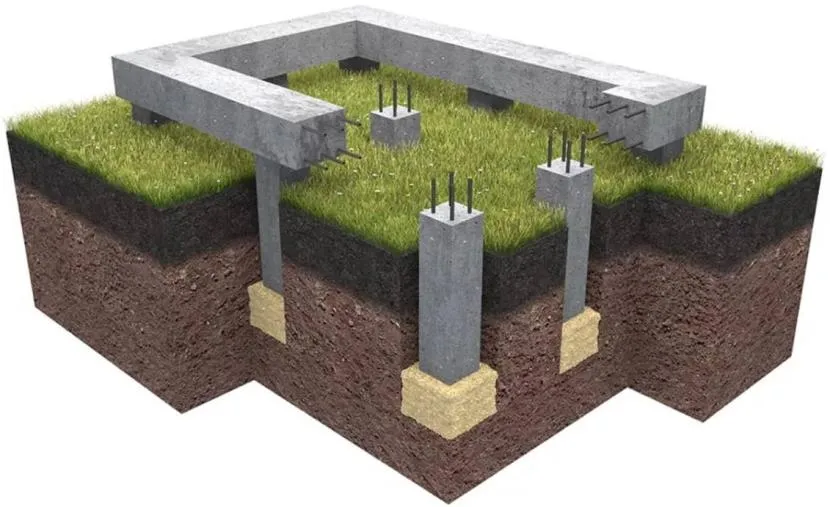

Ростверк поверх столбчатого фундамента Источник stroy-dom.by

Его начинают устанавливать после высыхания фундамента. Замеряется его высота, и если её недостаточно, то необходимо выравнивание. Выравнивают высоту с помощью цементно-песчаной смеси.

После её высыхания сооружают сборный или единый пояс:

Если делается сборный пояс, то элементы конструкции должны быть хорошо соединены обрезками арматуры. Обрезки соединяются монтажными петлями при помощи сварки или проволочными скрутками.

Потом устанавливают опалубку, каркас из арматуры и заливают все бетоном. После застывания бетона проводят гидроизоляцию, а пазухи ям засыпают грунтом.

Важно, чтобы от земли до ростверка было не меньше 10 см. Это скомпенсирует пучение грунта

Нюансы и частые ошибки строительства

Прежде чем сделать окончательный выбор в пользу фундамента на столбах, необходимо учесть ряд важных параметров:

• вес здания вместе с фундаментом;
• уровень грунтовых вод;
• глубина промерзания;
• склонность грунта к пучению.

Для проведения всех расчетов можно воспользоваться любой из многочисленных бесплатных программ, которые легко найти и скачать в интернете. Также можно руководствоваться и специализированными справочниками. До начала работ следует составить четкую схему, согласно которой будет устанавливаться столбчатый фундамент своими руками. В ней должно быть отражено как общее количество опор, так и места их размещения.

Монтаж опор под строительство дома или коттеджа нужно всегда осуществлять ниже глубины промерзания

Для получения надежного столбчатого основания важно использовать высококачественные материалы. Не применяйте песок с примесью глины

При выборе цемента в магазине обращайте внимание прежде всего на срок годности, а не на низкую стоимость по акции. Все это в итоге влияет на прочность опор и может вызвать их разрушение

Не следует возводить блочный фундамент для дома, особенно на пучинистом грунте

Когда здание строится на грунте, склонном к пучению, важно успеть все работы по его возведению сделать в один сезон. Поэтому рекомендуется начинать установку основания поздней весной или в начале лета – сразу после того, как земля прогреется

Как сделать мелкозаглубленное основание?

Установка мелкозаглубленного столбчатого универсального фундамента оправдана для каркасных конструкций. В качестве опалубки применяются пластиковые, асбестовые трубы, а столб из железобетона принимает всю нагрузку легкой кухни, бани, дома или беседки.

Выбор диаметра труб

Параметры отрезков трубы определяются нагрузкой здания:

• легкие строения предусматривают диаметр элементов 10 см. На них понадобится около 0,1 кубометра бетонного теста;
• бревенчатые дома требуют изделий с диаметром 25-30 см. В первом случае будет достаточно 0,5 м3 бетона, а во втором – 1 м3 смеси.

Указанные выше параметры актуальны для бетонной фундаментной подложки.

Схема мероприятий

Столбчатый долговечный фундамент можно сделать своими руками, ведь пошаговая подробная инструкция включает поэтапные работы:

1. Строительная площадка подготавливается. Нужно удалить мусор, инородные предметы, снять дерновый слой и выровнять почву.
2. Проводится разметка территории. Используя колышек, веревку, отмечают конфигурацию постройки – стены, углы, перегородки.
3. С помощью ручного бура проделываются траншеи на глубине 20 см. Для подушки углубленность увеличивается.
4. Обстраивается бетонная подушка. На дно ямы засыпается щебень, по наружному контуру будущего здания устанавливается опалубка для бетонного фундамента. Последующие действия заключаются в формировании армирующего каркаса. К арматурным прутам привариваются горизонтальные элементы.
5. Поверх арматуры заливается бетонная смесь послойно и протыкается арматурным штырем.
6. После застывания состава проделываются отверстия с применением спецтехники.
7. Устанавливаются трубы, выступающие на 10 см, выравниваются по уровню и закрепляются деревянными брусьями. Близкий УГВ предусматривает работы по гидроизоляции.
8. Основание трубы на 0,5 м заливается смесью бетона и гравия. На 1 часть цемента М500 понадобиться 2 части песка и 2 части гравия.
9. После помещения бетонного теста трубы приподнимают на 20 см, фиксируют и оставляют на 21 день до полного застывания материала.
10. Проводят гидроизоляцию внешней поверхности опор рубероидом, засыпают яму песком, поочередно проливая и утрамбовывая его.

Работая с трубами, целесообразно поместить внутрь арматурный прут и залить трубу бетоном. Дальнейшие мероприятия проводятся только после отвердевания состава.

Расчет фундаментного основания

Правильный расчет фундамента учитывает следующие моменты:

• определение типа грунта;
• определение глубины промерзания;
• расчет заглубления основания;
• выбор материалов для столба;
• определение оптимального расстояния между столбами (зависит от типа ростверка).

Последствия неправильного расчета фундамента

Определение типа грунта

Для тех, кто решил строить столбчатый фундамент своими руками, пошаговая инструкция начинается с проверки грунта, подходит ли он для такого типа оснований? Этот тип основания нельзя строить на склонах гор или любых наклонных поверхностях, потому что его горизонтальная устойчивость минимальна. Его также нежелательно строить там, где велик среднегодовой уровень осадков или рядом расположены болота и реки. В таких местах почва пропитана водой на глубину несколько метров, поэтому неспособна выдерживать такие нагрузки. Во всех остальных местах строить дом на таком основании вполне возможно.

Различные виды грунта

Расчет глубины промерзания и заглубления фундамента

Зимние морозы приводят к замерзанию воды, которая наполняет грунт. Чем ниже температура воздуха, тем глубже проникает мороз в почву. Глубина промерзания зависит от температуры на улице, структуры почвы и уровня грунтовых вод. Поэтому мелкозаглубленный фундамент используют лишь в тех регионах, где зимняя температура не опускается ниже минус 5 градусов. Если вы не знаете, какая глубина промерзания в вашей местности, воспользуйтесь таблицей или обратитесь к строителям.

Таблица глубин промерзания грунта

Технические параметры материалов

При изготовлении столбчатых фундаментов немаловажное значение имеют свойства строительных материалов и компонентов, а также правильность их использования

Таблица прочности бетона

Щебень (размолотые и отсеянные до нужной фракции отходы карьерного производства камня) должен быть с однородной структурой, цветом и плотностью. Это относится ко всем видам. Допускается использование гравия — морской или речной окатанной гальки.

Самый лучший кварцевый песок для бетона — это промытый морской или речной.

Металлические изделия — арматура, металлопрокат, не должны иметь следов коррозии, искривлений геометрических размеров и других видов дефектов. Перед употреблением они должны пройти агтикоррозионную обработку.

Мелкозаглубленный ленточный фундамент своими руками от А до Я

Обычно, когда возводятся частные строения с небольшим числом этажей из более лёгких материалов (кирпичи, газоблоки, пенобетон и т. п.), задействуется ленточный фундамент на мелкой глубине. Такое решение выгодно в плане экономии и практичности.

Для подобного фундамента создаётся котлован под кирпичный дом или для дома из газобетона. Он углубляется ниже отметки промерзания грунта. На Урале и в Сибири, и в других районах с суровыми холодами он углубляется ниже 150 см. И на таком участке необходимо работать с тяжёлой техникой. Данный фундамент охватывает периметр всех несущих стен. Его устройство только в исключительных случаях получается ниже 150 см. СНиП под подобный вид фундамента рассчитывается из нагрузки стен на площадь. Также учитывают несущую способность или особенность грунта на конкретном участке.

Достоинства этого фундамента:

1. Лёгкость работ.
2. Хорошая экономия средства.
3. Не нужно задействовать спецтехнику (она нужна только в указанных регионах).
4. Превосходная прочность, если возводится небольшое строение в 1-2 этажа.
5. Даёт возможность утеплять полуподвальные помещения.
6. Богатый диапазон материалов и технологических решений для его воздвижения.
7. Он может создаваться как монолитный вид, где предусматривается заливка бетона.
8. Другие его конфигурации: кирпичи или бетонные блоки.

Конструкция такого фундамента:

1. Слабая прочность для строений на пучинистых грунтах. Дилемма решается благодаря песчаной отсыпке и системе дренажа. Так снижается воздействие грунта.
2. Невозможность создания на промерзшем грунте.
3. Нельзя оставлять без нагрузки на зиму.
4. Пункты 2 и 3 обуславливают сжатые сроки его заливки и воздвижению стен: порядка 4-5 месяцев.

Поподробнее про монолитные ленточные фундаменты и плиты

Для МЛФ существует несколько типов или подвидов. Перечислим все:

1. Ленточные пояса. Без заглублений, подходят для каркасных домов и легких конструкций. Особенность такая – ширина всегда больше, чем высота. Так опорная поверхность будет намного лучше.
2. Незаглубленные ленточные. Идеальны для конструкций из древесины. Особенность – поднят пояс цоколя.
3. Мелкозаглубленный ЛФ. Его устройство разберем более тщательно. Применяется для любого типа постройки, как для сруба, так и для камня.
4. Заглубленный – это, по сути, монолитная плита, потому что заливается ниже уровня промерзания. Подходит для абсолютно любого строения.

К сведению! Любой тип или вид МЛФ невозможно сдать в эксплуатацию без дренажа, гидроизоляции и обратной отсыпки песком.

Порядок выполнения работ

После получения проектно-сметной документации можно приступать к строительству. Возведение основного части, строящегося объекта можно разделить на определённые этапы.

Подготовка и разметка участка

Производится предварительная очистка участка: выкорчёвываются деревья и кусты; снимается растительного слоя земли.

На этом этапе работы понадобится небольшой набор инструментов и материала:

• рулетка;
• бельевой шнур;
• строительный уровень;
• прямоугольный треугольник;
• деревянные колышки.

Границы объекта и несущих стен отмечаются с помощью колышков и натянутого шнура. Углы между стенами проверяют с помощью треугольника и составляют 90 градусов. Это если не предусмотрено сложное архитектурное решение.

Земляные работы

Для рациональности установки опорных столбов выкапывают траншею по всем линиям разметки. Глубина не должна превышать 40 сантиметров, а ширина – не более 100 миллиметров. После этого приступают к формированию отверстий стойки.

Выкопав ямы, траншею следует закопать, ленточный фундамент не должен лежать на земле. Лучше засыпать песком до определённой высоты.

Установка столбов

Диаметр ям под опоры зависит от нагрузки на основание, определяется при расчёте. Для формирования углубления используют бур и лопату, если надо копать глубоко, используют шнек.

Если высота ямы более 100 сантиметров, для предотвращения осыпания делают подпорки. На дне углубления выполняется подушка из песка, толщина может изменяться от 100 до 400 миллиметров.

Перед установкой опоры, производится гидроизоляция двойным слоем рубероида. Затем элемент вставляется в яму и заливается цементно-песчаным раствором между трубой и стенкой углубления. Если для выполнения стоек заготовлена опалубка, гидроизоляционный материал закладывается на дно шурфа и заливается рабочей смесью. Такие столбы укрепляются арматурными прутами.

Трубу приподнимают на высоту 20-30 сантиметров и оставляют до полного затвердевания цемента. В случае необходимости, выполняется укрепление столбов. Это зависит от выбранного материала. После затвердевания подушки и укрепления стоек, жидкий бетон заливается в свободное пространство в углубления, а потом в полость внутри трубы.

Готовые столбы оставляют до полного высыхания, и набирать определённую прочность. Верхние концы арматурных прутьев выступают из опор на 15-20 сантиметров.

Установка ленты

После выхода на поверхность опорные столбы связываются ленточной частью конструкции. Соединительную стяжку называют ростверком, который держится на опорах.

Пошаговая инструкция строительства ленточного участка фундамента:

1. Делается каркас из арматуры и стальной вязальной проволоки. Полученный элемент приваривается к арматурным прутьям, торчащим из столбов.
2. Монтируется опалубка для заливки ростверка вокруг сваренного каркаса. Для сооружения используются доски, фанера или плиты ДСП.
3. Выполняется гидроизоляция внутренней поверхности опалубка. Для этого используется полиэтилен или мембранный материал.
4. Заливается бетонный раствор в собранную опалубку. Рабочий раствор можно приготовить самостоятельно или заказать готовый. Операция выполняется за один заход, раствор лить только горизонтально. Следует предотвращать образование вертикальных стыков, может произойти образование трещин. В залитый бетонный раствор погружается специальный вибратор. Это поможет избавиться от образования воздушных карманов.

Ростверк сохнет в течение 28 дней, за это время бетон набирает прочность. У зависимости от погодных условий на протяжении всего времени необходимо выполнять следующие процедуры:

• При большой влажности накрывать полиэтиленовой плёнкой.
• При высокой температуре — дополнительно увлажнять.

Опалубку можно снять после полного затвердевания заливки. Обязательно выполняется гидроизоляция ленточной части фундамента и засыпаются оставшиеся траншеи.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента. Используют нивелир или гидроуровень

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют

Можно смешать песок и мелкий щебень в пропорции 40/60

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

• равномерно распределить нагрузку на столбчатые опоры;
• связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

• для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
• стальные балки. Обычно используют двутавр и швеллер;
• монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Чем закрыть промежутки между столбами?

После установки монолитного столбчатого фундамента между колоннами остается пустое пространство. Чтобы его закрыть, монтируют «забирку» высотой от 40 см. Она изолирует пространство под перекрытиями от дождя, снега, мороза. В процессе монтажа кладут кирпич, блоки, бут, затем стену заливают раствором. Второй вариант забирки представляет собой каркас, обшитый сайдинговыми панелями. В конструкции или стене обязательно должна быть предусмотрена вентиляция.

возводит каркасные, деревянные, кирпичные дома под ключ. Минимальная гарантия — 1 год. Полный пакет проектной документации.

Опытные специалисты выполняют проектирование, монтаж фундамента любых типов. До 31 августа действует скидка 50% на фундамент!

* — акция действительна на момент выхода статьи

Область применения

Рассматриваемая конструкция доказала свою работоспособность в следующих случаях:

• фундамент для легких строений (деревянные, щитовые и каркасные дома);
• опора тяжелых сооружений и их отдельных элементов, когда ленточный фундамент становится экономически невыгодным из-за необходимости заглубления более 2-2,2 м;
• строительство на грунтах с высокой пучинистостью;
• возведение хозпостроек и подсобных сооружений с целью экономии средств.

Использовать столбчатый фундамент не рекомендуется в следующих случаях:

• на склонах с перепадом высот более 1,8-2 м;
• при повышенном риске смещения пластов;
• на сыпучих песчаниках, торфяниках и иных нестабильных грунтах.

Подушка под фундамент

Песчаная подушка служит для обеспечения ровной опорной площадки для приема веса ленты. Второй функцией слоя засыпки является отвод влаги от ленты. Вода, которая просочилась сверху (дождевые стоки, талые воды, почвенные воды из близлежащих к поверхности водоносных слоев с сезонной подпиткой) легко проходит сквозь слой песка и мелкого щебня, опускаясь на дно траншеи.

Там она впитывается в грунт или отводится по системе дренажных труб. Второй вариант надежнее, так как поверхность грунта понемногу заиливается и перестает впитывать влагу, что вызывает накопление и понемногу создает опасность намокания бетонной ленты.

Возможность отвода влаги по дренажной системе устраняет опасность, обеспечивая нормальный режим работы основания.

Слои засыпки обычно состоят из 20 см песка и 20 см щебня с верхним выравнивающим слоем песка 5 см. Каждый из них тщательно трамбуется механическим способом. На практике качество уплотнения оценивают, пройдясь по засыпке.

При нормальном уплотнении следов от обуви не остается.

Столбчатый фундамент на пучинистых грунтах своими руками

Для возведения такого фундамента могут потребоваться следующие материалы и инструменты:

• железобетонные столбы;
• бетонная смесь;
• металлические трубы;
• лопата;
• гидроизоляционные материалы;
• песок, щебень;
• буровая установка и т.д.

Схема мелкозаглубленного экономичного ленточного фундамента для пучинистых грунтов (глины и суглинки).

Столбчатое основание может стать отличным решением при строительстве малоэтажных зданий в условиях пучинистых грунтов. Правильный столбчатый фундамент должен устраиваться ниже уровня промерзания. Этот способ позволяет экономить большую сумму денег. Во избежание напряжения касательно действующего на опорные столбы следует выбирать столбы из железобетона. Столбчатые основания, выполненные с применением железобетона, являются отличным решением для закладки фундамента в грунте, характеризующемся пучинистыми явлениями. Такая технология удобна и обладает высокой технологичностью, поэтому их можно возводить в заболоченных, сырых областях и грунтах с высоким уровнем залегания грунтовых вод.

На этих почвах столбчатый фундамент может иметь такой тип конструкции, в которой к опорному каркасу крепко привязывается анкерная площадка, которая служит опорой для постройки. В качестве несущих столбов такого фундамента могут использоваться следующие изделия: железобетонные столбы, асбоцементные трубы с армированными внутренними стенками, металлические трубы, укрепленные изнутри цементно-песчаным раствором, а снаружи – эпоксидной смолой. Арматурой может служить проволока диаметром 6-12 мм, металлические стержни или части водопроводных и газопроводных труб. Бетонная смесь должна готовиться только на основе цемента высокой марки. В качестве заполнителя подходят щебень или песок. Чем жестче бетон, тем прочнее будет конструкция.
