Обвязка свайного фундамента доской (50*150, 50*200 мм): как правильно производится для основания на винтовых сваях?

Как сделать своими руками?

Если используется наборный брус (сколоченные доски) размером 50х150 или 50х200 см, то работы выполняются следующим образом:

Составляем детальный план обвязки.
Выполняем сборку нижней обвязки, начиная с периметра. Пиломатериал необходимо запилить согласно плану обвязки. Торцы соединяются при помощи гвоздей.
После того, как крайние доски были уложены, проверяем соответствие всех размеров, включая диагональные.
Выполняем набор оставшихся досок. Каждый элемент необходимо выпиливать согласно размерами и торцевать в «своем» узле. Соединение досок также осуществляется с помощью обычных гвоздей.
Стягиваем доски шпильками. Это придаст большую прочность.
Выполняем крепеж обвязки к оголовку сваи. На этом этапе применяем в качестве крепежных элементов анкерные болты (подойдут и резьбовые шпильки).

Работу можно выполнить самостоятельно или пригласить специалистов.

Варианты обвязки

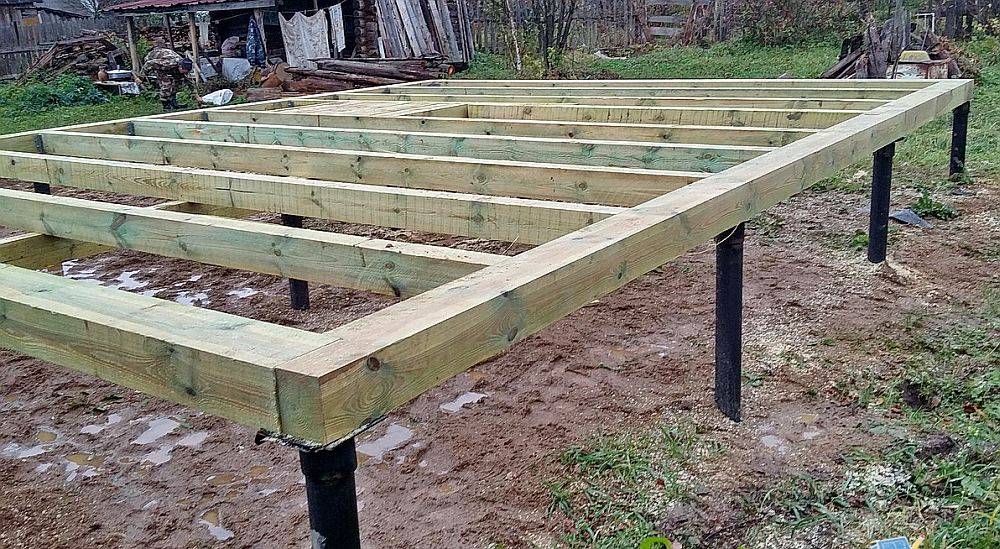

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
На сваи монтируют оголовки.
Выполняют гидроизоляцию материала.
На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
Фиксируют брус на оголовках свай посредством саморезов.

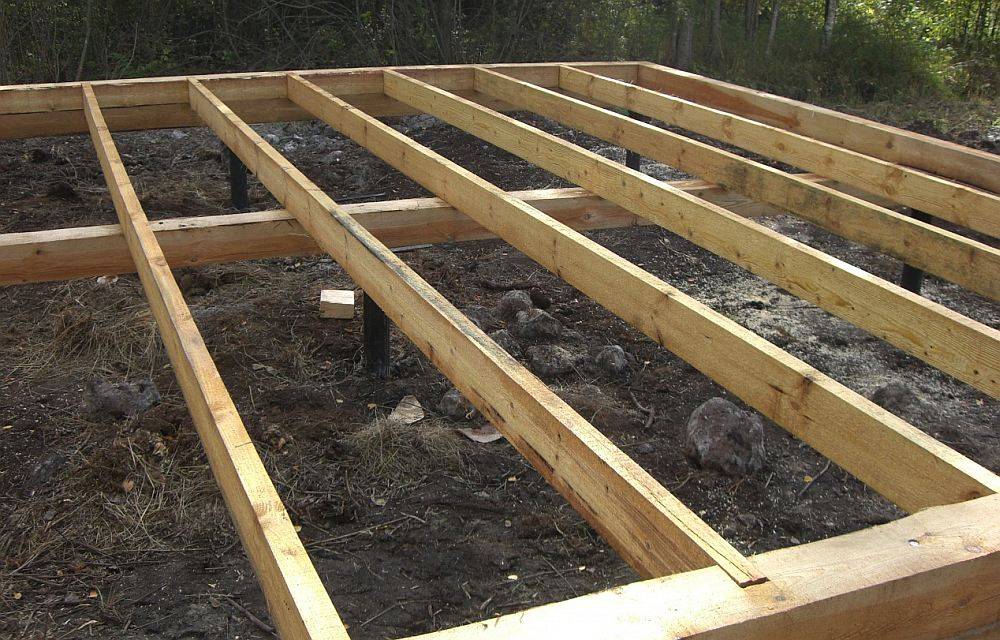

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

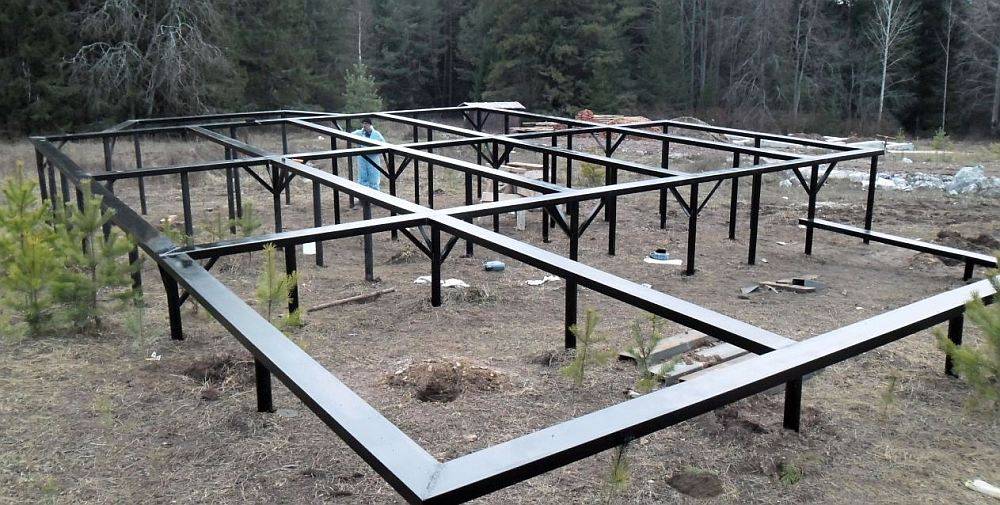

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

Готовая деревянная опалубка на бетонных сваях.

Способ повязки швеллером

Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.

Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.

В остальном порядок действий аналогичен технике установки профильной трубы.

Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).

Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».

Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями.

Обвязка брусом

Ростверк из бруса применяется, когда запланирован каркасный или брусовой дом. При этом обвязка может быть выполнена самостоятельно силами пары человек

Не стоит забывать, что следует обратить внимание на прочность выбранной древесины. Лучше, если это будет дуб, лиственница или кедр – это наиболее крепкие и устойчивые к внешним воздействиям породы. Работы проводятся в следующем порядке:

Работы проводятся в следующем порядке:

брус монтируется на оголовки, которые перед монтажом обрабатываются антисептическими пропитками – деревянные детали должны полностью высохнуть;
на них после установки свай наваривают стальные площадки толщиной 4 мм с размером 20х20 см, для фиксации бруса делаются отверстия диаметром 8-10 мм;
затем сварочные швы и оголовки покрывают нитрокраской или антикоррозийными средствами;
на металлические площадки укладывают бикрост или рубероид;
первый венец – ряд из бруса укладывают на них, торцы кладутся лапа в лапу;
с помощью измерительной ленты проверяется точность геометрии сооружения, после чего брус фиксируется к сваям с площадками шурупами длиной 150 мм и диаметром 8-10 мм, дополнительно можно провести крепёж болтами, просверлив брусья насквозь.

Доской

Если будущий дом планируется делать каркасным, или это будет сруб, то обвязка свайного фундамента пакетом досок используется в большинстве вариантов. Для обвязки используют следующие виды деревьев:

Ель;
Кедр;
Сосна;
Лиственница.

Следует сразу обратить внимание на преимущества использования в качестве ростверка доски:

Не деформируется и не трескается, в отличие от бруса. Массивное сечение последнего нередко приводит к появлению трещин в процессе монтажа;
Брусья сложно соединить в одну длинную балку;
Вес готового бруса значительный и для его перемещения, установки и корректировки положения нужно больше рабочих. Доски легче, балка собирается непосредственно на месте монтажа. Потому количество рабочих рук не увеличивается;
Доски не нуждаются в предварительной сушке;
Балка, собранная из отдельных досок способна выдержать вес больше, чем брус той же толщины.

Существует два способа обвязки доской:

В полдерева. Каждая доска промазывается клеем и соединяется с другой доской. Затем готовую балку дополнительно скрепляют саморезами и гвоздями. Если используются тонкие доски, то между ними прокладывают дополнительно фанерные листы. Готовую балку ставят на ребро и шурупами крепят к площадке.
Елочка. Предварительно обвязка разделяется на три контура: средний, внешний, внутренний. Сборка происходит поочередная, как и крепление.

Обвязка деревянным брусом

Обвязка винтовых свай с помощью бруса является популярной благодаря простоте обработки, доступности и универсальности материала. Ростверк такого типа также позволяет повысить несущую способность фундамента и подходит для деревянных и каркасных домов, дач, летних построек и бань.

Основные этапы строительства деревянного ростверка включают в себя:

покрытие древесины специальным антисептическим составом для повышения устойчивости к внешним факторам среды;
нанесение битумного гидроизоляционного слоя с целью придания деревянной опоре водоотталкивающих свойств;
горизонтальное выравнивание лопастных труб;
установка оголовков;
выпиливание на стыках углублений между бревнами для плотного соединения каркаса;
установка рамы по контуру сооружения;
уплотнение стыков жгутами;
выравнивание рамы и тщательная проверка углов;
фиксация оголовков самонарезающими шурупами.

Для строительства деревянной обвязки чаще всего используются хвойные породы деревьев – сосна, лиственница, ель, прошедшие атмосферную сушку. Она позволяет снизить риск деформации древесины во время ее эксплуатации.

Виды обвязки

1. Ростверк по ж/б сваям. При использовании нестандартных планировок, а также при облицовке каркасного дома кирпичом в качестве отделки используют ростверк по ж/б сваям. В этом случае ростверк применяется шире основных стен каркаса на ширину кирпича и необходимый монтажный зазор.

2. Металлический швеллер все чаще стал применятся с распостранением винтовых свай в качестве фундамента. Приваренный металлический швеллер максимально надежно фиксирует винтовые сваи. Свайное поле в таком случае образует единую систему, в которой ни одна свая не может открениться и просесть в грунт. Минусами такой контсрукции является относительно высокая стоимость как самого швеллера, так и его установки.

3. Обвязка брусом сечения 150х150 долгим время была самым популярным в строительстве. Помимо минимальной стоимости, по сравнению с другими видами обвязок, обвязка из бруса могла быть установлена бригадой монтажников в кротчайшие сроки. Для ее установки не требовался сварочный аппарат, достаточно было бензопилы и бригады из 2-3х человек. Брус в качестве обвязки подходил не только под свайно-винтавой фундамент, но также под «тупики» или ж/б забивные сваи. При грамотном проектировании фундамента обвязка из бруса могла иметь существенный запас прочности даже при использовании всех видов нагрузки.

4. Обвязка из 3х сколоченных досок. На сегодняшний день является «вершиной мысли» как строителей, так и проектировщиков. Чем же обвязка из 3х сколоченных досок 150х50 отличается от бруса сечением 150мм? Помимо всех преимуществ 3 сколоченные доски не трескаются, их не гнет и не ведет при высыхании и они несут большую нагрузку, чем брус того же сечения.

Устройство верхней и нижней обвязки каркасного дома

От верхней обвязки зависит устойчивость всего каркаса и кровли Основой любого строения служит фундамент. В частном секторе чаще всего используются ленточные основания или соединенные ростверком сваи (сборные, винтовые, набивные). По техническим соображениям стойки каркаса не могут опираться непосредственно на фундамент, так как этот не дает надежного крепления, а неравномерная нагрузка чревата разрушением несущих элементов здания.

Верхняя и нижняя обвязка каркасного дома являются теми деталями, которые объединяют вертикальные стойки в единое сооружение, обеспечивая его монолитность и законченность. Представляют они собой брус, жестко соединенный в замкнутый контур, расположенный в нижней и на верхней части вертикальных стоек.

Опорные элементы выполняют следующие функции:

создание прочной основы для каркаса;
достижение надежного соединения между всеми несущими фрагментами — стенами, лагами, фундаментом;
гидро- и теплоизоляция между каменными и деревянными элементами;
придание несущим конструкциям неподвижности и стабильного положения в пространстве.

Обе конструкции должны отличаться достаточной прочностью и надежностью, так как выполняют несущие задачи. Нижняя держит каркас, а верхняя служит основой для перекрытия, односкатной или двускатной крыши.

Цена за обвязку под ключ

Если говорить о стоимость работ, то стоит рассмотреть примерные расценки в крупных городах:

Москва. Обвязка с использованием пиломатериала из лиственницы обойдется около 1400 рублей за м. п. (с учетом стоимости материала). Из сосны — будет стоить около 1000 рублей за м. п.
Санкт-Петербург. Стоимость чуть ниже. В Санкт-Петербурге обвязка одного погонного метра свайного фундамента лиственницей может стоить порядка 1200 рублей за м. п.
Омск. Обвязка обойдется в 200 рублей за м. п. Если прибавить стоимость материала, то выйдет около 1000 рублей за м.п., но можно найти и дешевле.
Новосибирск. Обвязка стоит от 680 до 1150 рублей с учетом стоимости материала.
Красноярск. Стоимость также колеблется от 700 до 1200 рублей.

Особенности процедуры

От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола

Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки

Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:

предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
обработать обвязочный материал антисептическим составом;
следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).

Когда применяется?

Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.

Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.

Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.

Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.

Плюсы и минусы

У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:

Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
Доски не требуется предварительно сушить.
Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.

Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).

Обвязка винтовых свай брусом

Довольно большой популярностью на сегодняшний день пользуется обвязка винтовых свай брусом. Этот доступный материал оправдывает все ожидания, к тому же работу с ним можно выполнять самостоятельно.

Тем более, что именно от этой конструкции будет зависеть срок службы и прочность фундамента и всего будущего здания в целом.

Прежде чем приступать к созданию обвязки свай, необходимо понять, какие функции она выполняет. Фундамент такого типа обустраивается в случае возведения строения, не рассчитанного на большие нагрузки в процессе эксплуатации.

Другое название обвязки – ростверк. Хочется отметить, что на сегодняшний момент это один из вариантов, отличающихся своей надежностью и высоким качеством.

Необходимые для работы инструменты и перечень стройматериалов

Перед тем, как вы приступите к выполнению обвязки, нужно приобрести ряд стройматериалов и убедиться в наличии необходимых для работы инструментов. Для бесперебойной и качественной работы вам нужно обеспечить наличие следующего:

во-первых, строительного уровня;
во-вторых, саморезов;
в-третьих, анкеров;
в-четвертых, молотка;
помимо этого, приобретите металлические уголки;
рубероид.

Этап выполнения обвязки при помощи бруса: посадка на резьбу

Если спросить профессиональных строителей о том, какой вид крепления бруса будет наиболее оптимальным, то, скорее всего, вы услышите ответ о необходимости выполнения двух вариантов фиксации – резьбового и с помощью хомутов.

Усилить прочность системы можно, выполнив дополнительную фиксацию внешних углов. Делается это с использованием шипов либо металлических уголков. Крепление уголка можно осуществить при помощи саморезов.

Весь последующий процесс выполняется аналогично описанному

Обратите внимание, что в случае другого типа установки свай можно исключить процесс посадки на резьбу и выполнить соединение обвязки, используя хомуты

Соединение при помощи хомутов

Крепление и фиксация обвязки при помощи хомутов выполняется следующим образом.

Важные рекомендации специалистов

Помимо того, что вам теперь известно, как выполняется обвязка фундамента брусом, необходимо знать некоторые профессиональные нюансы, касающиеся выполнения этого этапа. Точное их выполнение позволит вам создать прочную и надежную конструкцию.

Выполняя фиксацию обвязки в месте соединения свай и бруса, располагайте саморез как можно центральней. Именно такое размещение позволит не потерять конструкции свою прочность и не вызовет растрескивания древесины в процессе эксплуатации.

И еще, обвязочный брус должен иметь ширину, превышающую размер сваи примерно в 2 раза. Удачи в строительстве!

Правила соединения нижней обвязки

Нижняя обвязка каркасного дома Нижняя обвязка дома испытывает вертикальные и горизонтальные нагрузки, исходя из чего, нужно особо ответственно подходить к вопросу выбора материала для данной конструкции. Целесообразно останавливаться на древесине 1 и 2 сорта с уровнем влажности не более 12%. Поскольку на обвязку выпадают наиболее ответственные функции, лучше использовать клееный брус из досок кедра или лиственницы. Подобные изделия устойчивы к сырости, насекомым и высокому давлению.

Надежное соединение получается при соблюдении следующих условий:

Предварительная обработка древесины антисептиком и антипиреном.
Соответствие размерам основания, вертикальных фрагментов и расчетным нагрузкам.
Качественное крепление с фундаментом. Используются анкерные болты или вмурованная арматура.
Применение гидроизоляции между бетоном и древесиной.

Применяются следующие варианты соединения нижней обвязки:

Торцевой, когда брус с каждой стороны прибивается гвоздями.
Врубочный. В нижней части делается отверстие, а на стойке — выступ соответствующей конфигурации.

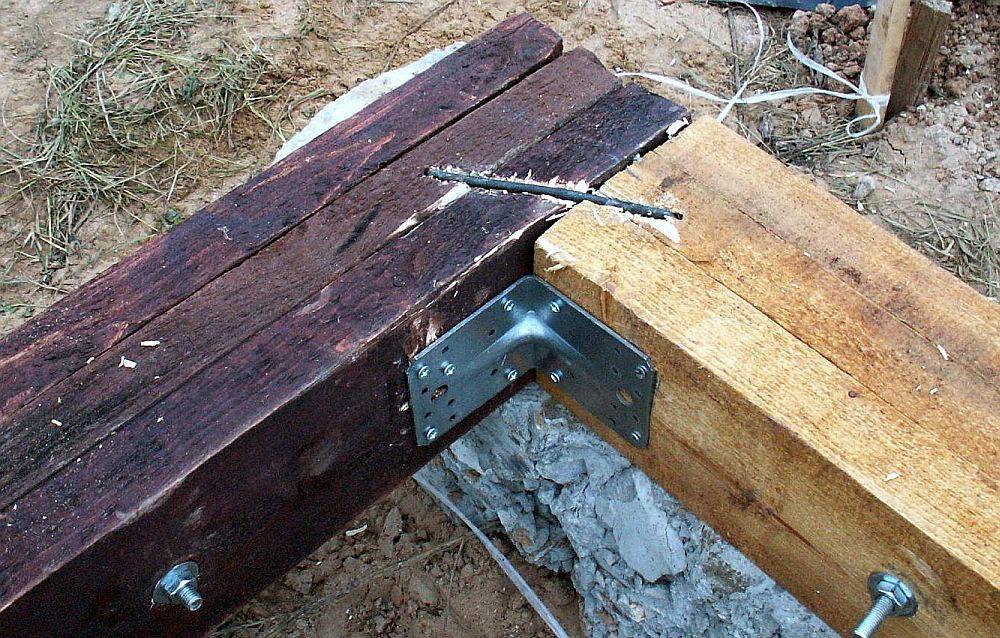

На уголки. После выравнивания опоры и обвязка жестко скрепляются стальными деталями.

Этапы правильной обвязки винтовых свай своими руками

Процедура включает в себя несколько обязательных этапов. У каждого из них есть свои нюансы. Проводить строительные работы требуется согласно установленному порядку. Это устранит возможные ошибки и недочеты.

Работа с оголовками

Все оголовки свай требуется очистить, а также оборудовать квадратной пластиной 25х25 см. Это увеличит прочность основания. Пластины должны быть приготовлены заранее. В них высверливают отверстия, при помощи которых брус закрепляется на оголовке.

Крепление и соединение

При монтаже элементы должны быть разложены по периметру согласно проекту. Это облегчит процесс, а также позволит соблюдать установленные размеры. Балки состыкуются друг с другом под углом 90 градусов, то есть все углы должны быть прямыми.

При монтажной работе установка в месте пересечения элементов начинается со стыков, которые могут быть полукорпусные или «в лапу». Последний вариант более популярен из-за надежности.

К оголовку крепление осуществляется с помощью саморезов. Частым случаем будет применение шестигранных метизов, которые в дальнейшем затягиваются ключом. Учитывают, что брус внутри самого ростверка имеет врезку «в полкорпуса», а сам элемент должен войти очень плотно.

Дополнительный крепеж

Для увеличения надежности соединения применяют специальные скобы с диаметральным сечением в 0,8 см. Они фиксируют стыки. До момента дополнительной фиксации потребуется произвести разметку, а также сформировать первичные отверстия и каналы.

Проверка горизонтального уровня

После установки конструкции осуществляют проверку уровня. Горизонтальные отклонения между двумя противоположными сторонами не должна быть больше 0.5 см.

Важным моментом будет полное соответствие размеров проектным данным, так как отклонения повлияют на дальнейший процесс строительства.

Дополнительно повторно проверяют все углы, а также перпендикулярность стыков.

Последовательность возведения

Веранда на сваях к дому строится в несколько этапов, они не сложны и доступны даже не профессионалам.

Разметка фундамента

С помощью колышков, шпагата и рулетки, рассчитывается количество и места для монтажа опор, определяется периметр будущей террасы на винтовых сваях. Рассчитывая какое количество свай потребуется, стоит учесть, что максимальный шаг не должен превышать 1,5 метра.

Забиваем колышки на местах, где будут расположены сваи, и натягиваем шпагат, чтобы определить отклонение от центра.

Обустройство обвязки, лаг и настила

Для того, чтобы распределить нагрузку будущей террасы на грунт равномерно и более надежно зафиксировать опоры, монтируется ростверк. Самый простой вариант — использовать для этого брусья, уложенные на сваи по периметру и параллельно друг другу. Крепится ростверк на оголовках с помощью усиленных анкеров или болтов, со стороны оголовков свай, между собой брусья соединяются при помощи пазовых соединений либо металлических уголков. Между брусьями и оголовками обязательно укладывается рубероид.
В качестве альтернативы можно сварить металлическую обвязку из швеллера или профильной трубы.

Далее по периметру конструкции, при помощи металлических уголков и шурупов, крепятся лаги с промежутком в 50–60 см. На них укладывается доска или древесно-композитный декинг.

Установка опор и монтаж кровли

Одним из заключительных этапов является установка торцов. Для этого выполняем следующие шаги:

Столбы, которые будут служить торцами, устанавливаются вертикально на обвязку так, чтобы одной стороной плотно прилегали к лагам. Основания бруса крепятся при помощи специальных строительных скоб и уголков.
Затем на них монтируем брус верхней обвязки. Получился своеобразный каркас.
Следующим этапом будет обшивка каркаса, если веранда будет закрытого типа и установка крыши.

Для устройства кровли лучше использовать легкие конструкции: столбы или стойки из профилированного металла, дерева.
Стропила навеса крепят к стропилам дома или непосредственно к стене. На стропила навеса укладывают обрешетку. Обрешетка может быть сплошной (для рулонных материалов) и разреженной (для листовой кровли). Сверху крепится непосредственно сама кровля.

В качестве кровельного материала подходит монолитный или сотовый поликарбонат, закаленное стекло, дерево, металлочерепица, профнастил и др.

Устройство стен веранды

Для обшивки стен используют цокольный или фасадный виниловый сайдинг, вагонку, доску. Также красиво смотрится остекление пластиковыми стеклопакетами во всю стену.

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
Соответствие заданным размерам.
Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Сегодня в строительстве используются два типа деревянных балок:

Клееный брус.
Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»

Возможны следующие варианты соединения:

В половину дерева или в лапу. Этот способ подходит для увеличения длины.
Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
Коренной шип. Обычно применяется по углам.
Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
Опалубку снимают через 10 дней после заливки.
После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ!
Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше.

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

заглубленную – погружается в землю так, чтобы верхняя поверхность находилась на едином уровне с грунтом;
повышенную – размещается на поверхности почвы;
высокую – приподнята над поверхностью на пятнадцать сантиметров и более.

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

По используемым материалам обвязки делятся на четыре группы:

швеллерная;
двутавровая;
лента из железобетонного монолита;
брусовая.

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Пошаговая инструкция по обвязке свайного фундамента доской
