Обвязка свайного фундамента уголком: для чего нужна, как сделать своими руками, сколько стоит процедура под ключ?

Верхняя обвязка

Верхняя обвязка любого каркасного дома осуществляется уже после того, как было завершено возведение стен. В отличие от нижней, для которой чаще всего выбирают брус, в верхней обвязке намного чаще применяются нестроганые доски, чем бруски. Обязательная ширина – как минимум 100 мм.

Обвязывать сваи каркасного дома сверху рекомендуется для равномерного распределения нагрузки, создающейся кровлей (а в зимнюю пору – еще и снегом на крыше).

Если зима очень снежная, то нагрузка на стены может быть очень существенной, и без обвязки не обойтись. В двухэтажном строительстве ее делают в 2 ряда – для каждого этажа

Еще важное условие – при двойном обвязывании промежуток между рядами делают до 20 см, но не больше

Нижняя обвязка каркасного дома

После окончания фундаментных работ при строительстве каркасного дома производится монтаж нижней обвязки.

Выбор материала: критерии

Если дом возводится своими руками, разумно выбрать материал, для монтажа которого не требуется дополнительная спецтехника.

Важные факторы при выборе обвязочного материала:

способность выдержать максимально возможную нагрузку на конструкцию;
устойчивость к внешним и внутренним температурным перепадам;
стойкость к механическим воздействиям;
масса и плотность конструкции.

Брус

Крепким и мощным обвязочным материалом является брус сечением 150х150мм или 200х200 мм. Правильные размеры сечения упрощают установку, создают прочное и ровное основание. К недостаткам можно отнести появление трещин при неравномерном распределении нагрузки внутри древесины, деформацию бруса при высыхании.

Соединенные доски

Обвязка из досок считается прочной конструкцией, она менее подвержена деформации, так как результаты усушки равномерно распределяются на количество досок.

Бревна

Дешевый, прочный, выносливый строительный материал. Так как бревно не прошло обработки, разрушающей волокна и уменьшающей прочность, оно выдержит большие нагрузки, влияние погодных условий и перепадов. К недостаткам можно отнести сложность монтажа из-за сечения неправильной формы, которая требует тщательного закрепления на фундаменте, усложняет установку стеновых конструкций.

Крепление обвязки к фундаменту: инструкция

Конструкция фундамента влияет на метод монтажа обвязки. Наиболее распространенные типы фундаментов для каркасных домов – свайный, столбчатый, ленточный.

Как сделать обвязку каркасного дома на свайном или столбчатом фундаменте

Перед укладкой создается гидроизоляционный слой между поверхностью фундамента и обвязкой. Варианты гидроизоляции: битумный слой, рубероид на мастике, и пр.
Брус или доски, то есть выбранный для обвязки материал, раскладываются для установки.
Обвязка каркасного дома из бруса делается методом в “полдерева” или в угловой стык.
Конструкция обвязки закрепляется к ростверку или напрямую к сваям с помощью анкерных болтов или наваренных на основание резьбовых шпилек.
Уровень обвязки обязательно проверяется на горизонталь.
Соединения углов должны быть усилены оцинкованными уголками, болтами, шурупами или гвоздями.
На обвязку раскладываются и крепятся лаги на нужном расстоянии.

Анкерное крепление нижней обвязки к свайному фундаменту

Как сделать обвязку дома на ленточном фундаменте

На единую бетонную ленту установить обвязку намного проще:

Раскладывается и закрепляется слой гидроизоляционного материала.
Создаются гнезда для соединений в углах.
Обвязочная конструкция крепится на болты, анкеры или скобы.
Дополнительными креплениями усиливается прочность углов, проверяется горизонталь.
При отклонении уровня бруса от горизонтального уровня, корректировать подкладами, клиньями.

Крепление нижней обвязки к бетонному ленточному фундаменту

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
Опалубку снимают через 10 дней после заливки.
После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше

Использование хомутов

Такая фиксация применяется в системах, использующих сваи с отсутствием фланца. Сверху оголовка свай в данном случае приваривают площадку прямоугольной формы, на нее кладут балку ростверка. П-образный хомут укладывается поверх балки, ширина его должна быть равной ширине балки. Края хомута, которые будут свисать, соединяют сваркой или резьбовым соединением с вертикальной опорой. В углах балки соединение осуществляется с помощью уголка из металла.

Уголком

Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:

Каким способом уголок крепится к свае;
Какое расстояние выдержано от грунта до нижней части обвязки.

Существует несколько правил, используемых для осуществления обвязки с помощью уголка:

Нужно постоянно следить за расстоянием между грунтом и нижней частью конструкции. Следует выдерживать высоту не меньше 10-15 сантиметров. Невыполнение указанного условия, способно привести к повреждению креплений обвязки. Зимой под действием низких температур происходит пучение грунта, что негативно воздействует на установленные конструкции;
Правильное крепление уголка к свае. Профиль размещают между осями, под оголовками;
Если фундамент располагается выше одного метра, то здесь понадобится диагональная раскосина.

Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.

Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:

Несколько раз промерить, только потом подрезать. Так можно определить, какой размер профиля нужен.
Берется прямоугольная пластина (ее можно отрезать от уголка), приваривается к свае, выдерживая направление по оси. Затем, к уже установленной пластине приваривается уголок.

Как правильно выбрать материал обвязки?

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Соединения обвязочного бруса

Соединяя обвязочный брус в углах и по всей длине, необходимо соблюдать технологии. От этого зависит прочность и долговечность каркасной конструкции. Строители используют определенные обвязочные узлы:

самих углов («в полдерева»);
в длину («в лапу»);
угловые («коренной шип»);
угловые («встык).

Кроме того, выпилы, благодаря которым соединяют брус, так же делают различными способами, применяя разнообразный инструмент (топор, бензопила). Чтобы сделать выпилы наносится разметка (вертикальная и горизонтальная). Ширина выпила равнозначна ширине стороны бруса, а глубина должна быть равна половине его стороны. Выпиливать следует по вертикали, таким образом, спил получается ровным. Правильное соединение бруса — ответственный этап в строительстве зданий. Если не соблюсти технологию, то возможна деформация увеличивается, а в худшем случае, разрушение дома.

Устройство обвязки и материалы

Для нижней обвязки чаще всего используют деревянный брус с сечением 15 на 15 или 20 на 20 см. Величину сечения можно вычислить при помощи расчетов

Стоит принять во внимание один совет – размер сечения не должен быть меньше толщины стены

Обвязка может быть сделана из металла или дерева. В большинстве случаев для каркасных домов отдают предпочтение второму варианту. Металлический ростверк не пользуется популярностью по следующим причинам:

Большой вес стальных элементов обвязки создает большую нагрузку на основание дома. При использовании металлических элементов нужен более прочный фундамент.
Большая масса металлического ростверка усложняет монтаж.
Сталь стоит намного дороже дерева.

Стоит отметить, что нежелательно комбинировать металл с деревянными элементами. Эти материалы обладают совершенно разными физическими свойствами.

Обвязка фундамента каркасного дома не требуется в следующих ситуациях:

Панельно-каркасное строительство.
Возведение домов по канадско-финской технологии.

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Монтаж верхней обвязки

Ну а теперь поговорим непосредственно о том, как не накосячить и уложить обвязку правильно. Начнем с типичных соединений, ведь замутить по периметру кровли цельный контур из одного цельного бруса еще никому не удавалось.

Продольные сращивания

Начнем с продольных соединений, называемых в народе сращиванием. Поскольку средняя длина стандартного бруса колеблется в диапазоне от 4000 до 6000 мм, а несущие стены среднестатистического дома превышают отметку в восемь погонных метров, то без правильных сгонок не обойтись.

Самые простые из них это соединение «В полдерева»

И «Косой прируб»

Эти типы сращивания стары как мир, давно опробованы и, к сожалению, для монтажа мауэрлата совершенно непригодны. Ну, разве только он будет укладываться на армопояс, но об этом мы поговорим несколько позже.

Основная проблема простых соединений – это плохая работа на разрыв, тогда как передаваемая стропильной системой нагрузка будет всячески пытаться их разобрать.

Правильно тут будет применять «Прямой накладной замок» и « Косой накладной замок».

Эти сгонки специально разработаны, чтобы выдерживать растягивавшие усилия, а потому не подведут. И наоборот, не стоит изгаляться, пытаясь сотворить прямой или косой натяжной замок, где дополнительная фиксация достигается путем его расклинивания. Это ни к чему. Все равно, что стрелять из пушки по голубям. Громко, пафосно, но не эффективно. К тому же натяжные замки при всей своей жесткости хуже работаю на разрыв, а для мауэрлата это не абы какой минус.

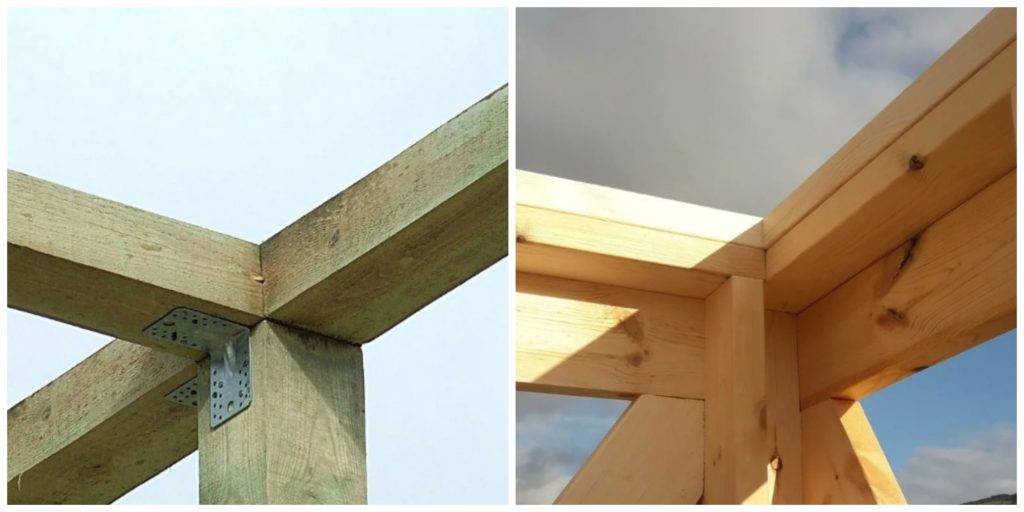

Угловое соединение

То же и с угловыми соединениями. Полюбившийся всем «В пол дерева» и тут не проходит. Ну, не выдерживают саморезы и нагеля разрывающих усилий

Монтировать брус нужно только в лапу.

Обратите внимание на схему. Благодаря скосам, разорвать такой узел можно только поломав пиломатериал по живому

Но, несмотря на это, соединение все равно советуют усиливать металлическими скобами. Они вас честное слово не разорят.

Одинарная обвязка

Наиболее распространенный вариант формирования деревянной обвязки – укладка поверх свай единственного ряда бруса. Этого достаточно для создания прочного основания, что к тому же позволяет экономить на стройматериалах.

Одинарная нижняя обвязка применяется при сочетании следующих условий:

Сравнительно легкого веса стен.
Каркасной технологии строительства.
Высоты дома не более 1-2 этажей.

Подбор материала

В основе обвязки берется брус сечением 20х15 или 20х20 см. При этом к его качеству предъявляются следующие требования:

Влажность не выше 15-20%.
Отсутствие повреждений – трещин, дефектов, гнили.
Соответствие размера будущей нагрузке.

Ввиду того, что обвязочный ряд находится в самой нижней части сооружения, на него будет постоянно воздействовать сырость, которую в той или иной степени содержит грунт. Поэтому предпочтение лучше отдавать хвойным породам, в идеале лиственнице.

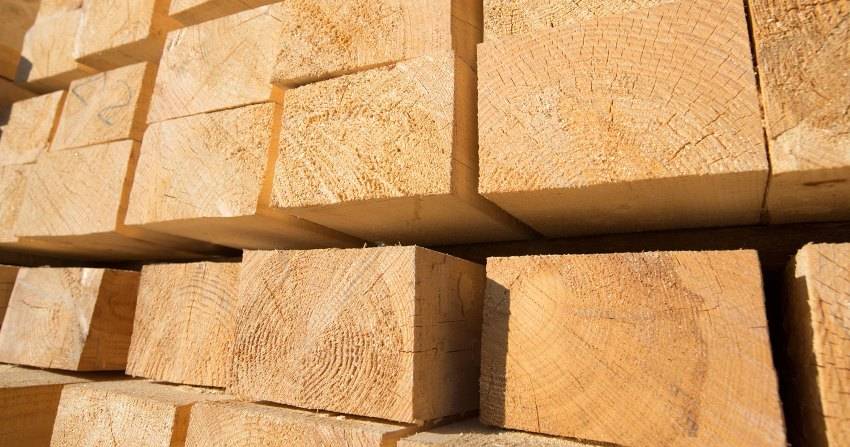

Брус для обвязки

Брус или доска: что лучше

Как альтернатива брусу, для формирования ростверка нередко используется доска 50х200 мм. При этом чтобы создать опорную балку, берется 3 таких доски, располагаемых пакетным способом – со смещением по краям на ширину. Их крепление осуществляется на гвозди и саморезы.

Преимущества по сравнению с классическими венцами:

Более легкий монтаж, особенно когда работы приходится делать одному человеку.
Высокая прочность соединения в углах – благодаря смещению досок.
Практически отсутствует усыхание и искривление.

Однако по сравнению с «пакетом» брус все же представляет собой единую структуру. При его использовании меньше промежуточных операций – по сборке и обработке.

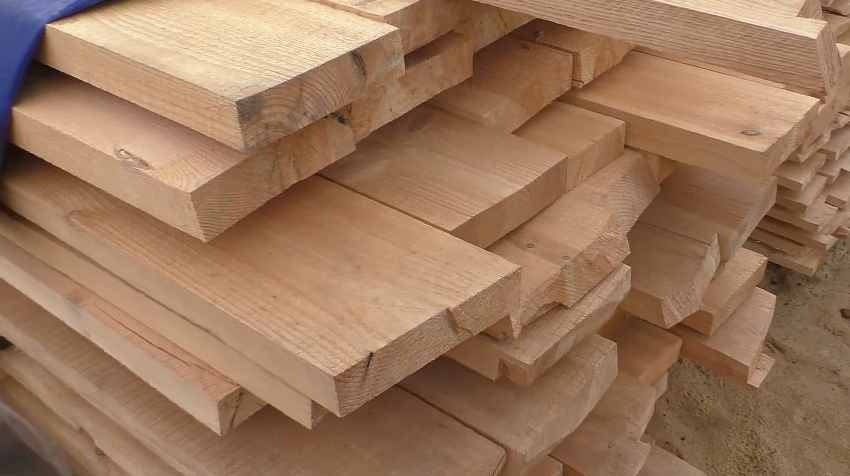

Доска также используется для создания обвязки

Установка оголовков

Прежде чем начинать обустраивать обвязку из бруса, нужно правильно подготовить оголовки. Это металлические пластины квадратной формы, венчающие сваи. Они выполняются функцию опоры и фиксируют ростверк.

Подготавливаются они следующим образом:

По размеру подбираются так, чтобы ширина была на 5 см больше самого бруса. Например, для заготовки 20х20 см, пластина должна быть 25х25 см.
Если свая металлическая, пластинка просто приваривается к ее верхнему обрезу. К ж/б-варианту она может прикручивать к шпилькам, забетонированными в массу.
Высверливаются отверстия под крепление балки монтажными метизами.
Поверхность оголовка, непосредственно контактируемая с деревом, покрывается слоем гидроизоляции. Применяется битум, стеклоизол или рубероид.

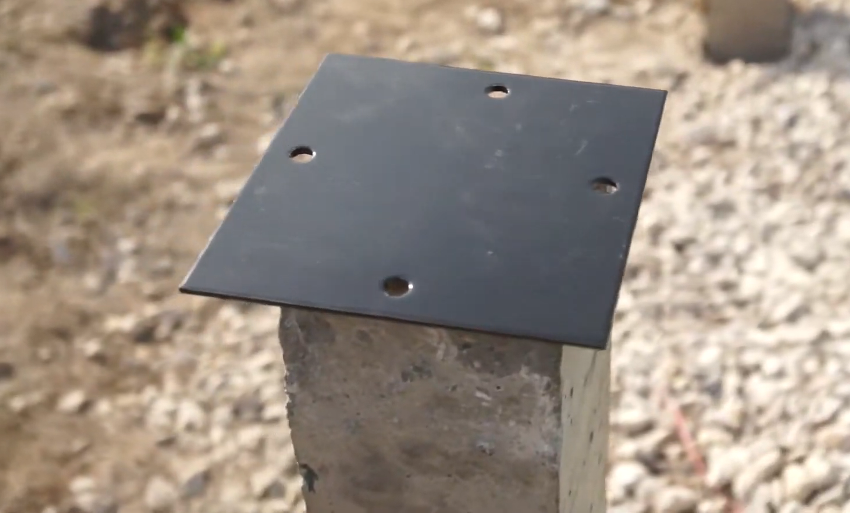

Оголовок на бетонной свае

Укладка и фиксация бруса

Прежде чем приступать к непосредственной сборке ростверка, все элементы требуется подготовить – подогнать по размеру, выпилить места стыковки и просверлить монтажные отверстия, обработать спецсредствами и просушить. Далее укладка осуществляется по следующему алгоритму:

Сборка начинается с одного из основных углов.
Брусья соединяются в пазы и выверяются под углом 90.
К оголовку балки фиксируются на болты, а между собой – с помощью саморезов, скоб, пластин, уголков – в зависимости от условий.
Сперва выполняется сборка ростверка по периметру, а затем по врезкам – на местах внутренних перегородок.
После каждого соединения, прежде чем элементы обвязки будут зафиксированы, углы проверяются на соответствие плану.

Чтобы исключить образование коридоров холода, в стыки брусков закладывается джутовая лента.

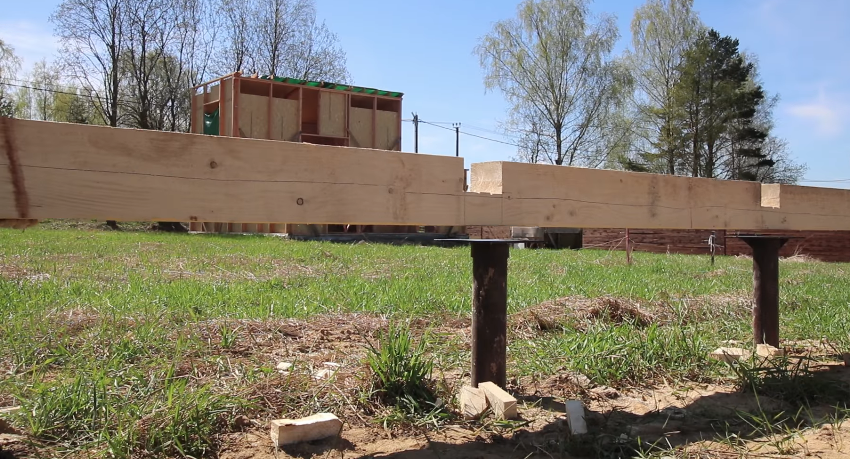

Укладка бруса на сваи

Проверка горизонтального уровня

Когда элементы закреплены, требуется выполнить проверку сторон ростверка на соответствие горизонтальному уровню. Для этой цели используется обычный строительный измерительный уровень.

Допустимым считается перепад по высоте между противоположными сторонами или углами по диагонали не более 5 мм. Более серьезные отклонения могут повлиять на устойчивость возводимой конструкции. Поэтому в ходе последующего строительства должны вводиться соответствующие корректировки.

Обработка обвязки

Необходимость финишной обработки ростверка обусловлена его условиями эксплуатации. Делая дом по каркасной технологии на точечных опорах, нельзя забывать, что обвязка как раз и выступает фундаментом по отношению ко всему сооружению. А если учесть, что древесина хорошо насыщается влагой, то тем более необходима преграда на пути ее перехода к материалу стен.

Поэтому по завершении сборки брусовая конструкция сначала обмазывается битумной пропиткой, а затем поверх накладывается слой рулонной гидроизоляции. Только после этого можно продолжать возведение постройки.

В видео один из способов создания обвязки свайного фундамента с помощью досок:

Возможные проблемы

Самая распространенная проблема – это нарушенная геометрия фундамента. Основание находится не на горизонтальной линии, а под небольшим наклоном (или вообще «идет» волной).

Как результат – при обвязывании одна или несколько стен не могут «опереться» на фундамент. Решить эту проблему после того, как фундамент уже застыл, будет непросто и недешево. Легче всего избежать ее, правильно рассчитав и выполнив заливку основания.

Другая проблема – снижение несущей нагрузки, которую могут выдержать обвязочные брусья. Чтобы этого снижения не произошло, отверстия под крепления надо высверливать строго по размеру, не шире и не глубже. В этом поможет точная разметка, нанесенная с аккуратностью.

А чтобы брусья или доски, использующеся для обвязывания, не потрескались при работе – нужно тщательно их высушить

Также важно учитывать геометрию строящегося дома и особенности участка (ровная почва или склон, насколько устойчивый грунт)

Качество бруса для обвязки

Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.

Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.

Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.
