Охранная сигнализация для дома своими руками

Как установить самостоятельно

В принципе, для установки можно пригласить соответствующих специалистов или провести её самому. В первом случае это будет дороже, но, при этом гораздо качественнее и надёжнее.

Во втором случае это будет гораздо дешевле. Однако, потребуется вложить немало труда в этот процесс, внимательно разобравшись в сути того, что нужно сделать.

Рассмотрим ситуацию, когда вы приняли решение установить систему охраны самостоятельно. Кроме всего прочего, проделав всю необходимую для этого работу, вы, вне всякого сомнения, многому научитесь в этой сфере.

Что нужно приготовить для проведения этой работы

Сердцем охранной сигнализации, без сомнения, является блок панели управления. В него приходят сигналы от датчиков. Именно он принимает решение о том, что произошло проникновение и включает соответствующее исполнительное устройство. Этот блок на самом деле является достаточно сложным электронным устройством.

Для установки его нужно купить, сделать самостоятельно достаточно сложно.

Устройство бесперебойного питания. При сбоях электропитания возможны сбои в системе охраны. Конечно, этим могли бы воспользоваться злоумышленники. Для того чтобы этого не произошло можно воспользоваться таким устройством. Также необходим запасной независимый источник электропитания.

Нужно некоторое количество различных сигнальных устройств. Среди них: герконы с магнитами, датчики движения, датчики разбития стекла, датчики задымленности (для кухонного помещения).

Различные устройства оповещения. Это может быть подача световых или звуковых сигналов. Передача сигнала на пункт охранной фирмы. Оповещение на один или несколько мобильных телефонных номеров (при применении GSM-сигнализации).

Клавиатурный пульт. Он фактически является интерфейсом охранной системы. Может дополнительно оснащаться микрофоном, сканером или видеокамерой для использования дополнительных мер безопасности.

Провода для присоединения к управляющему блоку. Могут потребоваться дополнительные технические устройства для обнаружения воров (это могут быть видеокамеры, прожекторы или аналогичное оборудование).

Необязательное, но тем не менее важное дополнение к системе сигнализации — это контракт с охранной фирмой, которая будет получать сигнал в случае взлома квартиры и обратится в правоохранительные органы для вызова полиции.

Принцип подключения детектора движения для сигнализации

Человек, разбирающийся в схемотехнике систем охранной сигнализации, может самостоятельно оборудовать свою квартиру или дом инфракрасными датчиками движения. Подключение датчика движения к сигнализации осуществляется по четырёхпроводной линии, в качестве которой может использоваться слаботочный провод КСПВ 4 Х 0,5. Сначала нужно аккуратно снять переднюю крышку, стараясь не повредить пластиковую линзу Френеля. За ней находится печатная плата, в верхней части которой расположен инфракрасный детектор (PIR-сенсор), а в нижней части находится колодка с винтовыми ламелями.

Обычно их всего шесть, и помечены они следующим образом:

• + 12 V;
• –12 V;
• TAMPER;
• TAMPER;
• RELAY (Реле);
• RELAY (Реле).

В четырёхпроводной линии два провода используются для подачи питающего напряжения. Они подключаются, с соблюдением полярности на клеммы 12V. Чтобы избежать ошибки, для подачи питания обычно используются красный (коричневый) и белый провода.

На клеммы TAMPER выводятся контакты микровыключателя, который размыкается при снятии передней крышки. Они обычно не используются.

К клеммам RELAY подключены контакты реле, которые в дежурном режиме замкнуты, а при срабатывании датчика движения размыкаются. Разрыв цепи приводит к срабатыванию блока охранной сигнализации и подаче сигнала тревоги. На эти контакты подключается шлейф, который может включать в себя несколько датчиков движения.

С этим читают:

Лампы с датчиком движения: принцип работы и преимущества

Датчики движения для охраны: виды, критерии выбора и модели

Светодиодный фонарь с датчиком движения: основные характеристики и нюансы выбора

ПОДКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Рассмотрим как подключить охранную сигнализация на примере наиболее распространенных типов оборудования.

Приемно- контрольный прибор.

Это устройство в обязательном порядке имеет клеммы, обозначенные как «ШС» — шлейф сигнализации. В зависимости от его типа при подключении может учитываться полярность «+», «-«. Это нужно при использовании адресных устройств или извещателей, получающих питание по шлейфу. Для обычных датчиков это не принципиально.

Кроме того, к ПКП подключаются:

• оповещатели,
• системы передачи извещений (СПИ) — клеммы ПЦН.

При использовании GSM сигнализации последний пункт не актуален, поскольку передача данных осуществляется беспроводным способом встроенным в прибор модулем.

Управление системами оповещения могут производиться несколькими способами:

1. «Сухими» контактами реле (вариант А). В этом случае необходима дополнительная подача напряжения питания.
2. Выходами «открытый коллектор» (вар. Б). Похоже на релейный вариант, только обязательно соблюдение полярности .
3. Специально предназначенными для этих целей клеммами (случай В). В этом случае напряжение на них подается внутри прибора на аппаратном уровне.

Описанные варианты приведены на схеме 2.

Подключение датчиков охранной сигнализации.

Большинство охранных датчиков являются энергопотребляющими устройствами. Это значит, что на их клеммной колодке имеются минимум 4 винтовых зажима. Исключение составляют адресные извещатели, они получают питание по шлейфу и подключаются по двухпроводной линии.

Обратите внимание! Соблюдение полярности в этом случае обязательно. Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами. Их подключение может осуществляться двумя способами:

Их подключение может осуществляться двумя способами:

Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами. Их подключение может осуществляться двумя способами:

• в различные охранные шлейфы;
• к общему шлейфу по схеме «И».

Рассмотренные варианты для систем охранной сигнализации иллюстрируются схемами подключения датчиков на рис.3. По этому принципу могут подключаться датчики движения, вибрационные и акустические извещатели, имеющие релейный выход пультовой пары.

Некоторые извещатели имеют датчик вскрытия корпуса (тампер). Он предназначен для того, чтобы в неохраняемое время нельзя было открыть корпус и внести изменения в схему подключения шлейфа. Если требуется предотвратить такую вероятность, то тампер включается в отдельный шлейф, контролируемый постоянно.

Схема подключения при этом будет аналогична совмещенному извещателю, где в роли одного из выходов ШС будут выступать контакты тамперного выключателя. В противном случае эту опцию можно не задействовать и проигнорировать соответствующие клеммы.

Простые сигнализации своими руками

В этой статье приведены схемы простейших электронных сигнализаций, сделать которые может каждый, кто хоть в минимальной степени знаком с электроникой или просто умеет держать в руке паяльник. Пригодятся такие сигнализации во многих случаях. Их можно поставить на окнах, если в доме есть маленький ребенок, который может их открыть. На дверях квартиры или гаража охраняемой стоянки. И при срабатывании сторож вызовет милицию. Можно поставить такую сигнализацию и в квартире, если вы дружите с соседями. Даже если вы идете в поход, но не грех раскинуть на ночь охранный шлейф и вокруг лагеря на случай появления диких животных или посторонних.

Первая схема электронной сигнализации проста до крайности, проще уже некуда. Это всего один транзистор, резистор и исполнительно реле. Если предполагается звуковая сигнализация, то вместо реле включают звуковую сирену или ревун.

Принцип работы: Охранный шлейф представляет собой тонкий провод, или замкнутый контакт. Когда провод цел (или контакт замкнут), база транзистора заземлена и транзистор закрыт. Ток между коллектором и эмиттером не протекает.

Если же порвать охранный провод, или разомкнуть контакт, база окажется подключенной к источнику питания через резистор R1, транзистор откроется и сработает реле (или сирена). Выключить ее можно только либо отключив питание, либо восстановив охранный шлейф. Такую сигнализацию можно использовать для охраны своих вещей, например. В качестве охранного контакта применяют геркон, сигнализацию прячут в боковой карман сумки или рюкзака, а рядом располагают магнит. Если магнит удалить от самой сигнализации (переместить вещь), сирена заверещит на все голоса.

Вторая схема с более продвинутыми пользовательскими функциями

Как и в первом случае, в качестве датчика служит охранный шлейф, нормально замкнутый (в режиме охраны) контакт или геркон, замкнутый магнитным полем. При нарушении шлейфа происходит срабатывание сигнализации и работа ее продолжается до отключения питания. Восстановления шлейфа не приводит к выключению сигнализации, она все равно будет продолжать работать некоторое время. Сигнализация имеет кнопку временной блокировки, необходимой для покидания охраняемой зоны сами владельцем. Сигнализация так же имеет и задержку срабатывания, необходимую для ее выключения владельцем при его входе в охраняемую зону.

Интересно: Как вывести чернила с бумаги

Разберем работу схемы. Прежде чем поставить сигнализацию на охрану, Необходимо выключить (разомкнуть) выключатель S1. Его надо установить в потайном месте недалеко от входа. Можно использовать, например, скрытый геркон, который замыкается – размыкается перестановкой какого либо предмета с встроенным в нем магнитом и т.п. Этот выключатель блокирует работу системы и она перестает реагировать на обрыв шлейфа. При уходе, выключатель S1 размыкается и конденсатор С2 начинает заряжаться через резистор R2. Пока конденсатор не зарядится до определенной величины, система «слепая». И у вас есть время покинуть объект, восстановив охранный шлейф или замкнув контакты. Подбирая значения резистора R2 и конденсатора С2 добейтесь приемлемой для себя задержки при выходе.

Если охранный шлейф будет нарушен, то через резистор R1 начнет заряжаться конденсатор С1. Эта пара создает небольшую задержку срабатывания сигнализации, и у хозяина есть время ее нейтрализовать, включив выключатель S1. Необходимо подобрать номиналы резистора и конденсатора для комфортного времени задержки срабатывания. Если же шлейф нарушен злоумышленником, который не знает как выключить сигнализацию, то через некоторое время после разрыва шлейфа, сигнализация сработает (на обеих входах элемента D1.1 будут по логической «1», соответственно, на выходе «0». Пройдя через инвертор D1.2 он снова станет «1» и откроет транзистор VT1. Транзистор разрядит конденсатор С3 и через инвертор откроет транзистор VT2, который и заставит сработать исполнительное реле или включит сирену.

Даже если злоумышленник быстро восстановит шлейф, то сирена будет продолжать работать, так как конденсатор С3 будет достаточное время заряжаться через резистор R3. Именно номиналы этой пары и определяют время работы сигнализации после восстановлении шлейфа. Если же шлейф не восстановлен, сигнализация будет работать постоянно. Микросхема — К561ЛА7, транзисторы — любые n-p-n (КТ315, КТ815 и т.д.) Источник питания — любой с напряжением +5 — +15 Вольт. Исполнительное реле или сирена может быть подключена к более мощному источнику питания, нежели сама схема. В режиме ожидания схема тока практически не потребляет (на уровне саморазряда батарей).

Охранная сигнализация из готового комплекта

Простейшее охранное устройство на основе автономной сигнализации может работать без проводов. В магазинах для радиолюбителей можно встретить два варианта – на основе инфракрасного датчика (он же движения) или магнитоконтактного датчика, который реагирует на открытие. Правда выбор недостаточно велик и зачастую придется походить по магазинам, что бы найти товар «в наличии». Поэтому самый простой способ приобрести этот товар, это заказать его в одном из крупных интернет магазинов.

Комплект на основе инфракрасного датчика.

Примером может послужить китайская сигнализация под громким названием «Alarm mini». Состоит из самого ик-датчика, кронштейна для установки и одного или двух брелоков. В комплекте имеется понятная инструкция по установке и эксплуатации. Отдельно покупаются 4 пальчиковые батарейки типа AA, но может работать и от адаптера питания на 6В (продается отдельно). Самостоятельно выполнить монтаж не составит труда.

Вставив батарейки в устройство, нужно установить сам блок на такое место, чтобы его линза была направлена на охраняемое помещение. На передней панели имеется окно инфракрасного приемника, для управления сигнализацией с пультов. Линза, которая «улавливает движение» в контролируемой области, световые индикаторы работы и сирена.

Нажимаем кнопку на пульте — загорается зеленый светодиод, значит, пошел отчет на выход (секунд 15-20), что бы успеть выйти из квартиры. Затем зеленый глазок гаснет – устройство начало работать. Теперь как только возникнет какое-либо движение в помещении – пройдет человек, пробежит собака или кошка, загорится красный светодиод и через 15-20 секунд раздастся очень громкий звук сирены. Устройство работает!

Цена устройства около 500 рублей и зависит от текущего курса доллара и места приобретения. Вы можете найти различные варианты, например, тут

Комплект на основе магнитоконтактного датчика.

Охранная сигнализация на основе датчика открытия представляет собой основной блок, в котором имеется датчик с разомкнутыми контактами и магнит для замыкания этих контактов. Нужно установить их друг против друга, чтобы между ними был прямой контакт. Если в дом проник вор, при открытии двери или окна эти элементы удаляются друг от друга и звучит тревожная сирена.Такую сигнализацию можно применять в основном для отпугивания нарушителей и основное её преимущество это низкая цена, около 100 рублей за датчик. И очень простая установка, на каждой части есть липкая лента, достаточно снять защитный слой и приклеить датчик на входную дверь или окно.

Часто такие комплекты применяют для охраны периметра дома в тот момент, когда вы находитесь внутри, например, спите ночью. Звук сирены разбудит и вас и вы сможете предпринять какие-либо действия для своей защиты.

Как самостоятельно убрать пожарную сигнализацию

Если же сигнализация сработала без причин, то её можно полностью отключить. Самый элементарный вариант — это достать из датчика питание (батарейку) или отсоединить от сети приёмно-контрольное устройство.

Внимание! В данном случае пожарная сигнализация станет бесполезной и не сможет вас предупредить о реальном возгорании. Кроме того, многие пожарные сигнализации оснащаются источниками дополнительного питания и кнопкой, расположенной на датчике с лицевой стороны, которые также нужно будет отключить. При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме

При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме

Кроме того, многие пожарные сигнализации оснащаются источниками дополнительного питания и кнопкой, расположенной на датчике с лицевой стороны, которые также нужно будет отключить. При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме.

Также пожарную сигнализацию отключают и с помощью централизованного пульта управления, но для этого необходимо знать пароль. Если вы не можете выяснить причину поломки устройства, то тогда решайте вопрос радикально — перекусите провода, которые идут к датчику, но в этом случае прибор вообще перестанет работать и будет просто напоминать декоративный элемент.

Преимущества. Недостатки

• Минимальная стоимость исходных комплектующих по сравнению с промышленными вариантами.
• Автономное функционирование (только периодическая подзарядка телефона).
• Оперативное реагирование.
• Возможность подключить несколько абонентских номеров.
• Варианты подключения сенсорных датчиков.
• Беспроводной монтаж.

Минусы:

• Система легко блокируется при обнаружении. Требуется скрытая установка.
• Локальное срабатывание.
• Подавление, изменение сигнала.

Использование GSM системы, сделанной своими руками, оправдано, когда необходимо установить охранное устройство минимальными средствами, а значимость объекта не является высокой. Для дома, квартиры, офиса лучше всего использовать промышленные охранные модификации, отличающиеся большей надежностью, эффективностью, функциональным разнообразием.

ОХРАННАЯ СИГНАЛИЗАЦИЯ СВОИМИ РУКАМИ

Тем, кто хочет сделать охранную сигнализацию самостоятельно хочу дать совет. Времена, когда было выгодно и целесообразно самому собирать охранные схемы из подручных материалов и деталей ушли безвозвратно.

Можно, конечно, из подручных средств сделать своими руками подобие сигнализации, но это будет пародия на нормальную систему безопасности.

Тем не менее, для желающих дам некоторые пояснения и приведу схему, по которой можно собрать простую охранную сигнализацию. Поскольку принцип действия любой охранной системы заключается в обнаружении проникновения и оповещения об этом факте нам понадобятся:

• замкнутая электрическая цепь, которая будет нарушена при попытке проникновения (шлейф сигнализации — ШС);
• устройство фиксирующее нарушение (приемно контрольный прибор);
• средство извещения о тревожной ситуации (оповещатель).

Обратите внимание, вы можете все сделать из подручных средств, или частично использовать перечисленные технические средства. Таким образом можно сделать своими руками охранную сигнализацию для дачи или дома

Схема простейшей сигнализации из подручных средств приведена на рисунке 4.

Начнем с клемм “+”, “-“. К ним подключается источник питания

Не знаю что вы предпочтете, батарейку, сетевой адаптер от какого- либо устройства, может штатный блок питания — не суть важно.

Исходя из его параметров подбираем реле с нужным напряжением срабатывания. Кроме того, оно должно иметь два независимых нормально разомкнутых контакта. Это минимум. Транзистор должен иметь параметры соответствующие выбранному реле (рабочие коллекторные ток и напряжение). Коэффициент передачи не принципиален.

Номинал резистора достаточный для полного открывания транзистора. Он может лежать в достаточно широких пределах (10-50 кОм).

Кстати, если вы не имеете базовых знаний в схемотехнике и навыков работы с электро компонентами, то проще будет подобрать готовый комплект сигнализации, исходя из предъявляемых к ней требований.

В качестве ШС можно использовать тонкий провод, проложенный таким образом, чтобы нарушитель оборвал его при попытке нарушить охраняемую зону.

До тех пор пока шлейф сохраняет свою целостность транзистор закрыт. При обрыве он открывается, срабатывает реле, которое одной парой контактов включает систему оповещения, а другой, блокирует транзистор.

Теперь даже при восстановлении охранного шлейфа контакты реле будут находиться в замкнутом состоянии до снятия со схемы напряжения.

По сути своей мы имеем триггер- защелку. Возможны и другие схемотехнические решения, которые можно придумать и реализовать самому, зная основной принцип работы охранной сигнализации.

Кроме того, в самодельную сигнализацию можно подключать штатные (заводские) извещатели. Полученные таким образом комбинации будут богаче по своим возможностям.

Однако, простая охранная сигнализация обладает несомненным недостатком, заключающимся в неудобстве управления процессом взятия/снятия, а также отсутствием некоторых других опций, присущих профессиональным приемно контрольным приборам.

Таким образом, напрашивается вывод, сформулированный в начале раздела: даже своими руками систему охранной сигнализации для дома или дачи лучше сделать на базе специальных технических средств.

  *  *  *

2014 – 2023 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Виды

Охранная сигнализация основывается на датчиках, которые встраиваются во всех местах, где возможно проникновение. Они подсоединяются к прибору сигнализации, и когда происходит вторжение, сигнализация включается.

Существуют разные типы датчиков:

• датчики инфракрасного характера;
• датчики, которые основаны на радиоволнах;
• датчики вибрации;
• емкостные структуры датчиков;
• системы магнитного типа;
• лучевые типы;
• при разбитии стекла срабатывают акустические системы датчиков;
• датчики ударного характера;

Кроме этого, охранное оборудование делится в зависимости от того, каков тип его поддержки:

• автономная поддержка;
• поддержка, которая подключается к пульту охраны;
• также поддержка может быть подключена к пульту центрального наблюдения;
• бывает, что реагирование подключено к линии телефона;
• существует также сигнализация типа GSM;

Категории охранных систем по способу оповещения:

По радиосигналу

Сигнализация по радиоканалу – это такой тип сигнализации, которые осуществляет передачу сигнала тревоги по радиоканалу.

Есть несколько обязательных условий, которые должны соблюдаться для того, чтобы произвести установку такого вида сигнализации:

1. Должен быть радиоканал, который функционирует.
2. Объект, который находится под охраной, должен располагаться в области покрытия радиосвязи.
3. Не должно быть никаких помех для передачи радиосигнала.

Одним из плюсов такого рода сигнализации является то, что скорость передачи сигнала достаточно быстрая, а сопротивление радиоканала к разнообразным помехам акустического характера довольно высокое.

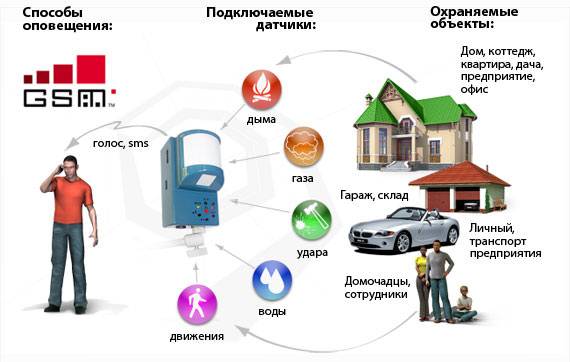

Охранная система типа GSM

Этот вид охранной сигнализации представляет собой комплект устройств, которые предназначаются для охраны. Это оборудование владелец может установить самостоятельно, без посторонней помощи. Принцип действия очень простой: во время проникновения или при пожаре, сигнализация звонит и отправляет сообщение с информацией о том, что случилось с владельцем на мобильный телефон. Этот тип охранной сигнализации считается самым новым и популярным.

Есть ряд преимуществ сигнализации именно этого типа:

1. Установка очень простая. Установить эту сигнализацию можно в течение пятнадцати минут без посторонней помощи.
2. Сигнализация функционирует без абонентской платы.
3. Для того чтобы приспособление работало нет необходимости иметь телефонную линию, поэтому этот тип является незаменимым для тех сооружений и зданий, где не проводится линия телефона городского характера.
4. Охранная сигнализация по телефонной линии.

Этот тип сигнализации базируется на связи с линией телефона. Охраняемый объект оснащается датчиками и моделью для передачи сигнала. Каждое из приспособлений присоединяется с центральной панелью. Если какой-то из датчиков срабатывает, активизируется специальный прибор, который дозванивается.

С помощью него отправляют сообщения голосового типа на определенные номера телефонов. Текст сообщения, которое получает владелец телефона, набирается заранее. Включить или же отключить такую сигнализацию можно при помощи особой клавиатуры или специального брелка.

По спутниковому каналу

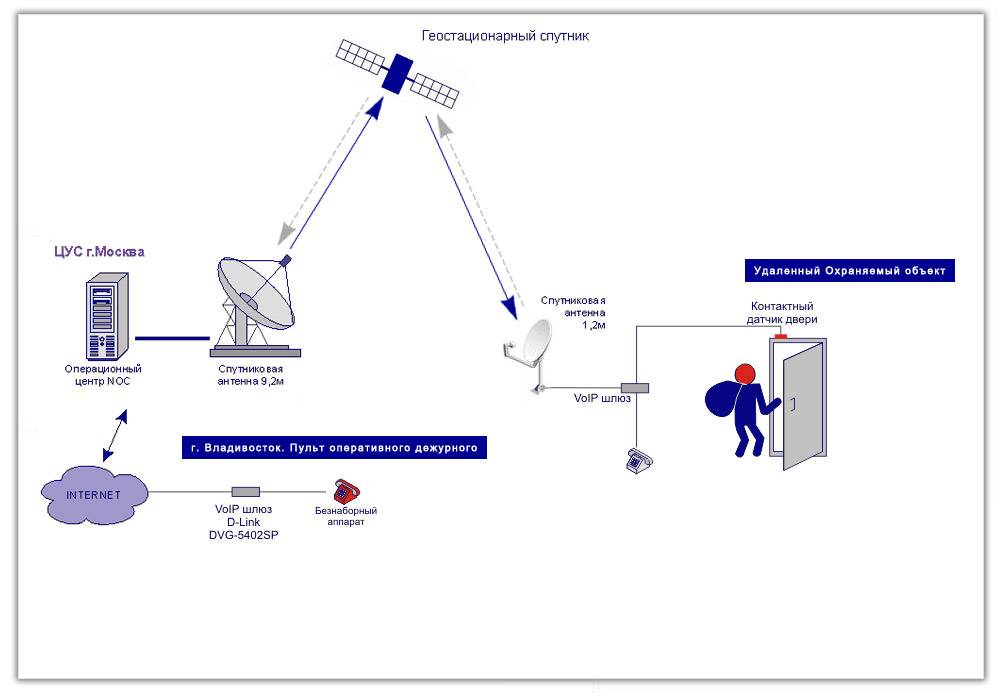

Данный вид представляет собой связь по каналу спутника. Дальность, на которую может действовать такого рода сигнализация, неограниченна.

Видео о том, как сделать GSM-сигнализацию из телефона своими руками:

Виды устройств

Существуют 2 основные разновидности систем сигнализации:

1. С магистральным подключением датчиков.
2. Беспроводные.

В первом случае головной блок сигнализации в гараже связан с первичными источниками информации пучками проводов. Их необходимо проложить, иногда для этого требуется достаточно много времени. Данный момент характеризует одновременно и достоинство, и недостаток сигнализации: проводные соединения – весьма уязвимое место с точки зрения размещения, трудозатрат на прокладку. Но нарушить ход сигнала, поступающего по ним, с помощью специальных средств, технически сложнее.

Второй способ, напротив, отличает относительная легкость монтажа и размещения датчиков, их координации с центральным блоком. Передача идет по специальному кодированному каналу. Теоретически сигнал заглушить нереально, но, по факту, возможно. Поэтому, с целью обеспечения требуемой надежности, рекомендуют монтировать сложные, смешанного типа системы. Так злоумышленникам сложнее вывести сигнализацию из строя, нарушив ее работу.

Классификация

По сути, жесткая классификация систем сигнализации по конкретным, четко оговоренным признакам условна – их много. Это ценовая категория, наличие дополнительных опций и функций, встроенный автономный источник питания и прочие тонкости.

У рядового пользователя наибольший интерес вызовут устройства сигнализации надежные, недорогие и несложные в настройке. Модель с датчиком движения пригодится не только в гараже, но и на даче.

И, наконец, автономная система, защищенная от перепадов напряжения в стационарной сети, а также попыток злоумышленников обесточить дачу или гаражную постройку. Популярны модели сигнализации на базе автоматизированного комплекса Arduino: они нетребовательны, просты в наладке и защищены от внешних факторов.

Способы информирования

Важно, чтобы выбранная сигнализация обладала обратной связью с владельцем. Это информирование СМС сообщениями, отправка фото или видеокадров с камер наблюдения – подойдет любой устраивающий заказчика способ. Отказываться от данной функции нельзя, иначе установка сигнализации теряет смысл

Отказываться от данной функции нельзя, иначе установка сигнализации теряет смысл.

Включившаяся сирена способна шокировать мелких жуликов, но не опытных взломщиков. А вот отправка сообщения на номер владельца гаража, прямая трансляция видео с места событий – это уже серьезный аргумент для классификации противоправных действий и принятия решения об их пресечении.

Проводное или беспроводное питание

Стандартная система оборудуется маломощным адаптером для подключения в бытовую электросеть 220 Вольт. Это преимущество с точки зрения унификации (не придется учитывать совпадение типоразмеров вилок, источников питания), но одновременно и недостаток. Стоит отключить сигнализацию, вырубить свет, и дорога для злоумышленников открыта.

Альтернативное решение – электронный блок, который может работать без контакта со стационарной сетью, от аккумулятора или батареек. Но и у него есть минус, поскольку технические возможности автономного источника питания не безграничны. Лучшие сигнализации для гаража и дачи оборудованы дублирующими контурами питания. Они работают как от сети, так и от батареек, поэтому обесточить их сложнее.

Питание

Простые ревуны с датчиком в одном корпусе могут работать на 3–4 батарейках 1.5 V или подобных элементах питания обычно типоразмера АА, чего хватит на 1 год, так как датчик почти все время в режиме ожидания, потребляет ничтожно малое количество энергии. Если же типоразмер и вместимость батареек значительнее, например, используются большие аккумуляторы 18650, то их ресурса может хватить и на более продолжительный период. При этом затраты на питание ниже, из-за возможности подзарядки.

Для GSM моделей также используются вышеописанные элементы питания, например для датчика модели TAVR Дача 01 достаточно 4 батареек для 12 мес. работы, для главного модуля — потребуется 6 таких элементов.

Установка автомобильного аккумулятора в роли источника питания

Если выбрана простая сигнализация, рассчитанная на питание от батареек, перезаряжаемых небольших аккумуляторных элементов, то нет необходимости обеспечивать еще какое-либо дополнительные источники энергии.

Если же охранная система большая, включает много датчиков (от 10 шт.), то можно приспособить в роли источника энергии автомобильные аккумуляторы, добавив к ним преобразователь (инвертор) 12–220 В. Такие АКБ можно установить в подвальном помещении, рекомендованная емкость — от 70 Ач. Чаще оснащение применяют, если обеспечивается полноценная охрана с видеонаблюдением, с записью. Нагрузка может колебаться в диапазоне 12–25 Вт, стандартной батареи хватит приблизительно на месяц работы, а если она будет использоваться в роли резерва, то период будет значительно большим. Описанный вариант подразумевает проводное соединение элементов системы.

Недостатки

Каким хорошим не был бы свой проект охранной сигнализации, она не лишена недостатков. К основным из них следует отнести следующие:

• отсутствие встроенных систем защиты от различных приспособлений, которые используются злоумышленниками для отключения сигнализаций;
• невозможность подключения таких устройств к системам безопасности охранных компаний;
• самостоятельно сложно реализовать сложные охранные конфигурации, которые включают в свой состав широкий спектр охранных и функциональных датчиков, исполнительных устройств;
• самодельная простая сигнализация не поддерживает возможность ведения аудио- и видеоконтроля с охраняемого объекта;
• без базовых знаний электроники сделать собственную охранную систему не получится.

Какие виды сигнализации можно сделать своими руками?

В домашних условиях самостоятельно можно реализовать несколько вариантов охранных систем, которые позволят решить конкретные задачи по защите недвижимости.

Сигнализация на основе датчика движения

Простая сигнализация в квартиру своими руками может создаваться на основе обычного датчика движения, которым комплектуются осветительные системы, устанавливаемые в подъездах и на лестничных площадках. Если к такому датчику вместо осветительного элемента подключить сирену, то получится элементарная охранная система, которая звуковым сигналом будет предупреждать о том, что в охраняемой зоне кто-то находится.

Сигнализация на основе готовых комплектов

Для тех, кто не хочет «ломать голову» как сделать самодельную сигнализацию и какие для этого устройства использовать, можно воспользоваться готовыми комплектами, которые продаются на каждом радиорынке. Нужно будет только составить схему охраняемых зон и приобрести для этого соответствующие датчики и исполнительные устройства. В дальнейшем придется выполнить монтаж купленных элементов и настроить их на выполнение соответствующих функций охраны.

Сигнализация на основе магнитоконтактных датчиков

Для тех, кто задумывается о том, как сделать сигнализацию в домашних условиях, которая будет реагировать на вскрытие дверей и окон вариант на магнитоконтактных датчиках будет оптимальным решением. Отличительной особенность таких датчиков является то, что они включают в свой состав два элемента – собственно основу датчика и магнит, которые должны пребывать в прямом контакте. Как только этот контакт будет нарушен, произойдет срабатывание подключенного к датчику светозвукового устройства.

Используя старый неиспользуемый мобильник, может быть создана высокоэффективная самодельная охранная сигнализация, использующая возможности GSM-связи. С помощью такой охранной системы можно будет не только приводить в действие подключенные к ней исполнительные устройства, а также оповещать владельца дома об опасности через канал мобильной связи, посылая на его мобильное устройство СМС-сообщение или осуществляя дозвон.

Для тех, кто не знает, как сделать сигнализацию своими руками и временно не может позволить приобрести готовую, может установить имитатор наличия охранной системы. Для реализации элементарной схемы имитатора сигнализации потребуется всего лишь светодиодный индикатор, две пальчиковые батарейки, токоограничивающий резистор и корпус для расположения перечисленных элементов. Свечение светодиода будет свидетельствовать о том, что объект пребывает на охране – это должно отпугивать воров. Но длительное время полагаться на охрану с помощью такого муляжа не стоить – лучше разобраться, как сделать сигнализацию своими руками или приобрести ее в магазине.

Оборудование для сбора сигнализации в домашних условиях

Простая сигнализация для дома может быть построена с применением следующего комплекта устройств:

• набор датчиков – для простой охранной системы это могут быть устройства контроля движения на объекте, а также датчики открытия;
• сирена и светоизлучающие устройства – они будут сигнализировать о срабатывании охранного датчика;
• обычный выключатель – применяется для отключения сигнализации;
• автономные источники питания – это могут быть аккумуляторы или батарейки, которые будут поддерживать функционирование сигнализации при отсутствии питания во внешней сети;
• мобильный телефон – нужен в том случае, когда создается охранная сигнализация для дома с функцией оповещения владельца на его мобильные устройства;
• набор инструментов, для монтажных работ, проводники, монтажные элементы – с их помощью будет осуществлена сборка и монтаж сигнализации в домашних условиях.

Работа датчиков движения

Компактные и экономичные датчики движения ранее применялись только в системах охранной сигнализации. Развитие микроэлектроники и, связанное с этим снижение цен на отдельные компоненты, расширило область применения устройств, реагирующих на движение объекта. Системы автоматического управления освещением работают по несложному принципу. Полупроводниковый сенсор, чувствительный к тепловому излучению человека, реагирует на его появление в зоне обнаружения.

Радиус зоны у датчиков движения может варьироваться от 6 до 15 метров и его определяют следующие факторы:

• Модель датчика движения
• Высота установки
• Пространственная ориентация датчика

После того как движущийся объект определён и «опознан» как человек, электронная схема с помощью контактной группы реле включает источник света. Даже после того как объект выйдет из зоны обнаружения прибор удерживает освещение включённым в течение некоторого времени. Это время можно регулировать встроенным таймером.

Для того чтобы устройство не включало свет в дневное время, в нём имеется дополнительная регулировка определяющая уровень засветки датчика, при котором происходит его срабатывание. Кроме тепловых датчиков движения, для автоматического включения освещения применяются микроволновые приборы.

Применение датчиков движения

Наибольшее распространение, датчики движения, включающие свет, получили в многоквартирных домах. В вестибюлях жилых зданий и на лестничных площадках, свет остаётся включенным практически постоянно. При этом расходуется много электроэнергии и источники света (лампочки) часто перегорают. Эта проблема легко решается установкой датчика движения, который будет включать свет, как только в подъезд зайдёт человек, и выключать его через некоторое время.

В частном секторе датчики движения могу включать освещение в подвалах, на чердаках, и других неосвещаемых помещениях. Такие устройства могут подсвечивать вход в дом или гараж, а так же территорию участка.
