Опалубка Пери: разновидности конструкций

Виды опалубки

Ассортимент опалубочных систем компании Пери богат и разнообразен. Приведем краткие описания самых популярных комплектов:

Это легкая опалубка рамно-щитового типа. Подходит для возведения разнообразных объектов, начиная от частных домов и заканчивая крупными производственными помещениями.

Совет! Для монтажа опалубочных форм DOMINO необходимо применение строительного крана. Если использовать кран не представляется возможным, то следует использовать комплект DOMINO Alu.

• Универсальная системная опалубка, которую можно использовать для отлива вертикальных и горизонтальных деталей, а также для сооружения колонн.
• Легкая опалубка для колонн, она очень просто собирается и разбирается без использования инструментов, только за счет встроенных замков.

• Это система для создания монолитных перекрытий. Основой комплекта являются балки, которые можно установить на стойках с заданным шагом. Комплект подходит для заливки перекрытий большой площади.
• Это специально разработана система для возведения круглых стен. Отличается простой и быстрой сборкой. Может применяться не только для строительства домов, но и для постройки очистных сооружений, силосных башен и пр.

Итак, опалубочные системы Пери – это удобно и выгодно. В ассортименте компании представлены самые разные комплекты, используя которые можно возводить здания по самым сложным проектам. Компания имеет множество представительств в разных городах, поэтому приобрести необходимо оборудование можно в любой части страны.

Какие есть виды и типы опалубки?

Самой простой тип — деревянная опалубка. Ее главные преимущества — низкая цена и возможность построить ее своими силами: элементарно из досок.

Ее быстро и легко установить и разобрать. При необходимости, можно легко обрезать ее части на нужный размер прямо на стройплощадке. Это делает монтаж опалубки из дерева быстрым и не сложным.

Второй тип — металлическая опалубка. Ею чаще всего закрепляют ленточный фундамент. Главный плюс такой конструкции — высокая надежность, минус — высокая цена.

К тому же, опалубку из металла бывает сложно демонтировать после затвердевания бетона. Поэтому этот тип в последние годы используется застройщиками частных домов все реже и больше применяется в многоэтажном строительстве.

Еще один вид опалубки — опалубка из фиброцемента. Хотя сам материал был придуман достаточно давно, набирать популярность он стал последние годы.

Среди преимуществ данного решения:

• доступная цена;
• прочность;
• долговечность;
• экологичность и безопасность для здоровья.

Четвертый тип — пенополистирольная опалубка. В последние годы она зарекомендовала себя лучшей по многим показателям:

1. Низкая цена. Пенополистирол стоит намного дешевле металла и дерева, при этом опалубки из него получаются очень прочными и надежными;
2. Безвредность. Пенополистирол является экологически безопасным и безвредным для здоровья стройматериалом, так как внутри него содержится всего 2% основного сырья, все остальное – это обычный воздух;
3. Огнестойкость. Этот материал не боится огня, поскольку, еще в процессе в производства, в него добавляют специальные компоненты, препятствующие возгоранию;
4. Экономия на утеплителях и отоплении. Благодаря низкой теплопроводности стен из пенополистирольной опалубки, застройщики могут сэкономить значительные средства на утеплителях стен и устройстве отопления будущего дома.

Есть и другие разновидности опалубок: блочные, из ДСП, пенопластовые и алюминиевые и т. д. В данной статье мы не будем заострять на них внимания, так как в частном домостроении они используются довольно редко.

Еще все опалубки можно легко разделить по виду их использования. Они бывают:

• съемные;
• и несъемные.

Съемные опалубки называются так потому, что их используют многократно и снимают со зданий после того, как бетон набрал необходимую прочность.

Несъемные опалубки при затвердевании бетона не снимают. Их оставляют для дополнительной защиты фундамента и стен, и они остаются частью конструкции здания.

Метод несъемной опалубки сегодня широко применяется для строительства коттеджей, многоэтажек, микрорайонов, элитных поселков, курортов и баз отдыха, жилых комплексов.

Приобрести сегодня такую конструкцию сегодня не составляет труда – нужно просто выбрать фирму и заказать ее транспортировку на стройплощадку.

Классификационные признаки

Опалубку классифицируют по типам в зависимости от:

• видов бетонируемых монолитных конструкций;
• строения (конструкции) опалубки;
• вида основного материала преобладающих элементов;
• температуры наружного воздуха и эффекту воздействия опалубки на бетон;
• оборачиваемости (количеству повторных её применений).

Типологически несъёмная опалубка относится к последнему признаку, по которому различаются:

• разовая (в т. ч. несъёмная опалубка);
• инвентарная (многократного использования).

Опалубка служит важным элементом в процессе возведении несущих и ограждающих конструкций различного назначения. Разработку технических условий для создания конкретного вида опалубки производят на основе государственных стандартов:

• ГОСТ Р 52086-2003 “Опалубка. Термины и определения”
• ГОСТ Р 52085-2003 “Опалубка. Общие технические условия”
• ГОСТ Р 52752-2007 “Опалубка. Методы испытаний”.
• ГОСТ 9.014-78 “Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования”
• ГОСТ 15150-69 “Машины, приборы и другие технические изделия”

Опалубка типа NOE

Рис. 13. Опалубочные столы NOE

Рис. 14. NOEtop (одностороннее опалубливание стен до 3,31 м опалубочной высоты)

Рис. 15. Опалубка NOElight

Рис. 16. Откидные подмости NOE AB 300

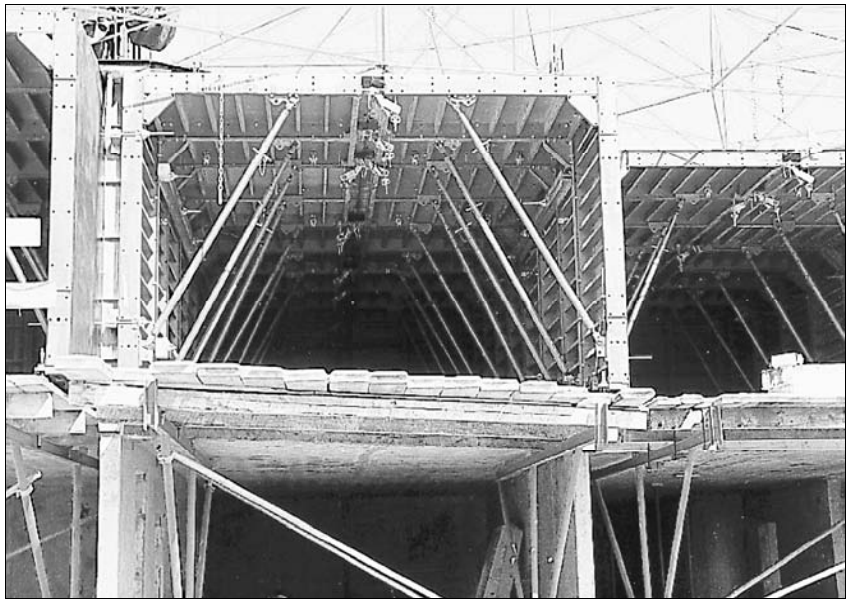

Рис. 17. Туннельная опалубка Noe

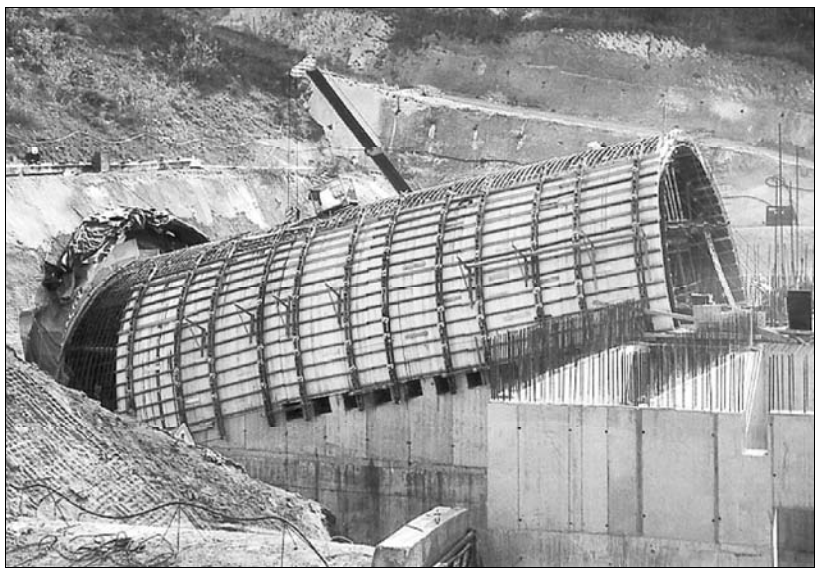

Рис. 18. Монтаж арочной туннельной опалубки «Branisko» в Словакии

Рис. 19. Откидные подмости NOE AB 300

Откидные подмости NOE AB 300.

• Используются с передвижным устройством.
• Имеют высокую полезную нагрузку.
• Опалубочная высота до 5,30 м.

Рис. 20. Балочная система NOE H2O для перекрытий

Система H2O — универсальная опалубка для любых помещений различной высоты.

• Комплект опалубки состоит из деревянных балок H2O (торцы защищены стальными элементами), вилочных головок, опорных стоек и штативов.
• Все стальные элементы оцинкованы.
• В качестве палубы применяются 3-слойные деревянные щиты шириной 50 см различной длины.
• Недостатком системы является относительная недолговечность деревянных балок и невысокая оборачиваемость палубы.

Рис. 21. Опалубочные столы NOE для перекрытий

Применение опалубочных столов для перекрытий фирмы NOE позволяет добиться экономии трудозатрат и высочайших темпов строительства.

• Складные стальные оцинкованные головки обеспечивают устойчивость и жесткость конструкции.
• Применение балок H2O различной длины в качестве балочного настила позволяет регулировать ширину стола.
• Применение боковых крановых захватов обеспечивает безопасность демонтажа.
• Оцинкованный профиль C20 позволяет трансформировать длину стола путем наращивания.

Рис. 22. Опалубка NOE для балок

Система NOE UZ-Schalung — недорогое и экономичное решение для балок с поперечным сечением по высоте до 800 мм.

• Без крепежного анкера в бетоне.
• Нетеряемые элементы и боковое армирование.
• Легко комбинируется с элементами опалубки перекрытия, но также применяется и самостоятельно.
• Применение с опорными стойками и башенными опорами.
• Оцинкованная высокопрочная сталь.
• Простая и рациональная в монтаже и демонтаже.

Рис. 23. Опалубка для перекрытий NOEdeck

NOEdeck — система из алюминиевых щитов с интегрированной ламинированной фанерой и балок, оцинкованных опорных стоек и падающих головок из ковкого чугуна для скоростного бетонирования перекрытий.

• Возможность демонтажа через 1—2 дня.
• Высота опускания падающей головки — 17 см.
• Ламинированная фанера — 12 мм.
• Длина балок — 1500 и 2400 мм.
• Ширина щитов — 450, 600 и 900 мм.
• Длина щитов — 90 и 1500 мм.
• Опалубка перекрытия и балок может выполняться одновременно.
• Вес щита 1500×900 мм составляет 22,3 кг.
• Трансформирование в балочную систему (без щитов).
• Экономичность — 0,22 опоры на 1 м2 перекрытия.
• Специальные Г-образные щиты для балок.

Рис. 24. Опалубка для перекрытий NOE SFK

NOE SFK — система из стальных щитов с интегрированной ламинированной фанерой и балок, оцинкованных опорных стоек и падающих головок из ковкого чугуна для скоростного бетонирования перекрытий.

• Возможность демонтажа через 1—2 дня.
• Высота опускания падающей головки — 12 см.
• Ламинированная фанера — 12 мм.
• Длина балок — 1200, 1500, 1800 и 2100 мм.
• Ширина щитов — 300, 450, 600 и 750 мм.
• Длина щитов — 1200 и 1500 мм.
• Опалубка перекрытия и балок может выполняться одновременно.
• 0,65 м2 опалубливаемой площади на одну опорную стойку.
• Экономичность — 0,22 опоры на 1 м2 перекрытия.
• Г-образные щиты для опалубливания балок.

Рис. 25. Туннельная опалубка и сводчатая опалубка

Туннельная опалубка NOE — рациональная и наиболее продуктивная опалубочная система для многоэтажного строительства, которая позволяет вести одновременно скоростное бетонирование стен и перекрытия.

• Состоит из двух полутуннелей и щитов-вставок, которые могут быть комбинированы для получения размеров помещения в пределах от 1,00 до 7,00 м и высотой до 3,00 м.
• Время установки 0,12—0,25 чел.ч/м2.
• Бетонные поверхности стен и потолков после демонтажа опалубки готовы для чистовой отделки.
• Суточный темп не срывается при неблагоприятных погодных условиях благодаря применению разработанной газовой системы отопления.

Конструкционные особенности винтовой стойки

Опора с винтовой парой предназначена для тонкой регулировки высотных характеристик опалубки. Общие требования к опоре данного типа регламентированы ГОСТ 15150-69. Опора состоит из двух трубчатых компонентов – внутреннего и внешнего, на внешней трубе имеется несколько технологических отверстий предназначенных для фиксации внутреннего компонента. Внутренняя труба (меньшего диаметра) также имеет отверстия, посредством которых фиксируется к внешнему компоненту при наборе нужной высоты.

В качестве фиксационного механизма выступает винтовой узел, состоящий из резьбового элемента, гайки и клина. Винтовой элемент оборудован сквозным отверстием, в котором устанавливается клин, фиксирующий положение внутренней опоры. Вращение винта в уже зафиксированном положении позволяет более точно отрегулировать высоту опоры и выровнять вертикаль конструкции в целом, регулируя каждый из элементов по отдельности.

Инструкция по установке несъемной опалубки

Такая опалубка состоит из пенополистирольных блоков. Комплектацию нужно подобрать заранее: должно быть достаточно линейных, угловых, низовых элементов и других деталей.

Подготовка основания. Нужно выкопать траншеи, а затем уложить на дно песчаную подушку высотой около 15 см. Песок следует утрамбовать и смочить цементным молочком. Если на фундамент планируется установить многоэтажное здание, поверх подушки рекомендуется залить слой тощего бетона высотой 5 см. В последнюю очередь на высохший бетон или песочную подушку следует выложить рулон рубероида или другого гидроизоляционного материала.

Монтаж низовых блоков опалубки. Отличие этих блоков от остальных заключается в том, что у них есть дно

Именно на этом этапе формируются контуры будущего фундамента, поэтому важно тщательно проверить правильность расположения каждого элемента. Монтаж коробчатых блоков опалубки. У этих деталей и дно, и верхняя часть открыты

У этих деталей и дно, и верхняя часть открыты

Монтаж коробчатых блоков опалубки. У этих деталей и дно, и верхняя часть открыты

Блоки плотно соединяются между собой благодаря пазам и гребням, поэтому дополнительно скреплять их не нужно. Как правило, для возведения ленточного фундамента достаточно 2-3 слоев коробчатых блоков.

Армирование конструкции. Армирующий пояс выполняется из металлических прутов, которые соединяются между собой вязальной проволокой или свариваются, образуя подобие клетки.

Заливка бетоном. В полости блоков нужно залить раствор бетона, поверхность разровнять мастерком. Когда бетон полностью высохнет, фундамент будет готов.

После пятого этапа можно продолжить возведение опалубки и установить еще несколько слоев коробчатых блоков, затем армировать их и залить бетоном. Нужно это делать или нет – зависит от того, какой высоты должен быть ленточный фундамент именно в вашем случае.

Крупнощитовая опалубка

Крупнощитовая переставная опалубка конструктивно во многом похожа на мелкощитовую. Основное отличие заключается в размере щитов, используемых для формирования опалубочной системы (максимальный размер щита: ширина – 2,4 м, высота – 3,0 м; вес одного элемента может достигать 400÷500 кг). Поэтому монтаж крупнощитовой опалубочной системы возможен только с применением грузоподъемного оборудования. Для изготовления ребер жесткости щитов используют стальной профиль повышенной прочности (от 64⨯64 мм до 114⨯114 мм). В комплект крупнощитовой разборно переставной опалубки кроме линейных щитов входят также угловые элементы, кронштейны подмостей и ограждений, крепежные замки, выравнивающие балки, стяжные болты, упоры, узкие доборные щиты различной ширины.

Сборка и демонтаж крупнощитовой переставной опалубки аналогичен опалубке мелкощитовой. Основным преимуществом этого вида является то, что для обустройства типовых стен нет необходимости соединять щиты по вертикали.

Наибольшей популярностью пользуется крупнощитовая опалубка “Peri” (Германия).

DOMINO | Опалубка стен

Обзор системы

Система DOMINO – легкая рамно-щитовая опалубка. Подходит для строительства жилых и инфрастркуткрных объектов, а также выполнения строительных работ в уже возведенных зданиях.  Анкерные отверстия внутри щита позволяют быстро установить опалубку для заливки фундаментов, парапетов, опорных стен и балок. При отсутствии крана используется версия DOMINO Alu. Выравнивающий замок DRS обеспечит ровное и плотное соединение панелей опалубки.

Преимущества

• Легкая опалубка широкого спектра применения; в алюминиевом исполнение возможен монтаж без крана
• Гарантия ровного и плотного соединения панелей благодаря использованию единственной детали – выравнивающего замка DRS
• При заливке фундамента, расположенные над землей анкерные отверстия минимизируют повреждения щита при установке тяжа
• Клиновой замок DKS обеспечивает простое соединение при опалубливании фундаментов с небольшими нагрузками свежезалитого бетона

Технические данные

Система крепления:	Анкер DW 15
Максимальное давлениесвежезалитого бетона:	60 кН/м²
Высота щитов:	0.75 м | 1.25 м | 1.50 м | 2.50 м | 2.76 м | 13.00 м
Ширина щитов:	0.25 м | 0.50 м | 0.75 м | 1.00 м

Другие особенности

Порошковое покрытие щитов предотвращает налипание бетона и, тем самым, упрощает очистку опалубки. Высокая степень защиты от коррозии благодаря оцинковке деталей.

Техника безопасностиКронштейн DG 85

Вариации

DOMINO AluИдеальное дополнение к стандартной комплектации для случаев, когда использование крана на строительной площадке невозможно. Легковесовые элементы DOMINO Alu имеют характерное порошковое покрытие желтого цвета, что помогает легко отличть их от подобных, но изготовленных из стали.

Смазка опалубки и форм при бетонировании

Для уменьшения силы сцепления бетона с опалубкой применяют различные смазки, которые образуют защитную пленку. Снизить адгезию (прилипание) можно путем нанесения на поверхность опалубки пленкообразующих, гидрофобных и комбинированных смазок, а также смазок-замедлителей схватывания бетона. Смазки наносят на опалубку пистолетами-распылителями типа 0-19, 0-31, 0-45 или удочками-распылителями. Пленкообразующие смазки состоят из петралатума, извести-кипелки и жидкого стекла.

Наибольшее распространение получили гидрофобизирующие смазки (солидольная, петролатум-керосиновая, масляная № 2 и т. п.), прямые и обратные эмульсии (ЭС-2, ЭСО-6). Эффективны комбинированные смазки (ЭСО-ГИСИ-30, ЭСЩ-ГИСИ-42 и т. п.) при добавлении в них сульфатно-дрожжевой барды (СДБ) и мылонафта. Деревянные (дощатые, фанерные, из ДСП) опалубки покрывают смазкой марки ЭПХВА-Х или эпоксидной двухсоставной.

Для получения поверхностей высокого качества применяют облицовки из полипропилена, гексолита, гетинакса, винипласта, полиэтилена и т. п.

Изделия с рельефом и изделия сложного очертания изготавливают в стеклопластиковых и железобетонных формах с полимерным рабочим слоем.

Таблица 5. Расчетная оборачиваемость неметаллических форм

Формы	Условия тепловой обработки бетона	Число циклов
Деревянные обычного исполнения	Без пропаривания	40
С пропариванием	15
То же повышенного качества	Без пропаривания	120
С пропариванием	50
Стеклопластиковые	Без пропаривания	400
С пропариванием	200
Железобетонные:
без полимерного рабочего слоя	Любые, кроме автоклавных	300
с полимерным рабочим слоем	С пропариванием	300

Металлические передвижные формы выдерживают 30—100 оборотов до текущего ремонта и 300—750 оборотов до капитального, а неподвижные — 60—120 и 400—900 оборотов соответственно.

Таблица 6. Рекомендуемые составы смазки

Вид смазки	Компоненты смазки	Область применения
Обратная эмульсия	Эмульсол кислый синтетический (ЭКС), насыщенный раствор извес ти при температуре 50—55 °С или то же в сочетании с соляровым маслом (5—10%)	20 80	Вертикальные и горизонтальные поверхности форм, кассет при температуре смазки 50—55 °С
Прямая эмульсия	ЭКС + кальцинированная сода + вода	—	Горизонтальные поверхности форм
Масляная	Отработанные масла групп ММО и МИО по ГОСТ 21046-80	—	Поверхности изделий сложных очертаний
Консистентная	Технический вазелин Стеарин Соляровое масло	35 15 50	Поверхности изделий, требующих повышенного качества
То же	Технический вазелин Стеарин	70 30	То же

Системы для стен, универсальные

Если вы хотите купить опалубку Peri для бетонирования стен, обратите внимание на модель Domino. Эта легкая конструкция, состоящая из щитов и рам, может использоваться как при возведении зданий, так и во внутреннем строительстве

Элементы системы опалубки Пери Домино надежно скрепляются анкерными соединениями. Для выравнивания поверхностей используется фирменный замок DRS. В зависимости от версии, можно даже обойтись без привлечения подъемной техники.
Достойное место в каталоге Пери занимает система Maximo. Преимуществом этой модели является высокая скорость монтажа/демонтажа. Решив купить опалубку Пери этого типа, вы будете экономить до 50% времени, затрачиваемого на сборку и разбор конструкции. Вся работа осуществляется с одной стороны, что значительно упрощает процесс. Для выравнивания щитов опалубки Пери Максима предусмотрен замок BFD.
Качественное бетонирование стены также обеспечивает модель Trio. Панели опалубки Пери Трио собираются при помощи анкерной системы DW и замка BFD. Данная конструкция совместима с Maximo. Многие комплектующие у них взаимозаменяемы. Трио опалубка считается одним из самых практичных решений. Помимо вышеперечисленных моделей, производитель предлагает для стен марки Rundflex и Vario GT 24.
Для бетонирования вертикальных поверхностей можно задействовать и универсальную опалубку Пери, стоимость которой сопоставима с «узкоспециализированными» системами, а область применения намного шире. К числу подобных конструкций относится модель DUO. Заплатив указанную цену за опалубку Peri, вы сможете использовать ее для решения любых стандартных задач, начиная от возведения фундамента или стены и заканчивая заливкой потолка или колонны. Элементы сделаны из композита Polytech – легкого и прочного материала. Процесс установки опалубки Peri DUO не займет много времени и сил даже у непрофессионалов. Помощь подъемного крана требуется в крайних случаях.

Опалубка перекрытий, колонн и прочих объектов

Если вы хотите приобрести или взять в аренду опалубку Peri для бетонирования горизонтальных поверхностей, вам наверняка будет предложена система Multiflex. Основой здесь являются балки GT 24 и VT 20K. С помощью такой Perry опалубки удобно заливать перекрытия сложной конфигурации и пролеты. Конструкция предусматривает возможность работы в ограниченном пространстве.
Цена опалубки Пери включает в себя и стоимость стоек для перекрытий. Специально для российского рынка компания предлагает модель MR В 370. Такие стойки способны выдерживать нагрузку до 24 кН. Это позволяет уменьшить арендную цену опалубки Пери за м2, так как можно обойтись меньшим количеством элементов поддержки. Изделия легко собираются и могут использоваться практически в любой системе. Помимо Multiflex, каталог опалубки Peri предлагает для бетонирования полов и потолков такие модели:

• Scydeck;
• Skytable
• Variodeck
• Table module VT.

Описание опалубки Peri Quattro можно уместить в одну фразу – оптимальное решение для возведения колонн высотой до 4,5 м. С помощью системы можно бетонировать как прямоугольные, так и округлые объекты. Собранный модуль легко перемещается на колесах. Внутри можно дополнительно закрепить обшивку, чтобы добиться высокого качества бетонируемых поверхностей. Другие варианты, предлагаемые каталогом опалубки Пери: Lico, Rapid, SRS. Также для этой задачи можно использовать настенные модели Trio и Vario GT 24.
Обзор на тему, что такое опалубка типа пери, будет неполным, если не упомянуть о системах специального назначения. Самоподъемная консольно-переставная конструкция ACS применяется при заливке лестничных и лифтовых шахт, наклонных пилонов, ядер высоток. Гидравлические механизмы демонстрируют абсолютную надежность в любых погодных условиях. Для реализации особо сложных проектов можно также задействовать такие модели, как LPS, RCS и SCS. Для уникальных объектов производитель может разработать эксклюзивные короба на основе 3D модели. Наша компания предлагает всем желающим купить опалубку Пери в Москве по доступным ценам. Помимо полностью укомплектованных систем, вы можете приобрести и отдельные элементы оснастки.
