Сети водоотведения
Смотровой колодец есть и в системах водоотведения, в них ему отведено едва ли не главное место. С его помощью производится проверка исправности канализационных сооружений и очистка их от накопившихся отходов. В зависимости от назначения, в системе канализации различают и детализируют следующие типы смотровых колодцев:
- Узловые — располагают в местах схождения нескольких линий системы. Отличаются лотковым сооружением, объединяющим до 3 входных и 1 отводную трубу. В крупных коллекторах они называются соединительными камерами.
- Контрольные колодцы ставят на присоединениях строящихся объектов к существующей внешней сети. С их помощью управляется канализация добавляемых объектов.
- Линейные сооружаются на прямолинейных участках с дистанцией, устанавливаемой в зависимости от сечения проложенных труб.
- Поворотные устанавливаются, соответственно, в точках изменения направления. Поворот не должен быть больше прямого угла, его радиус рекомендуется в 3 диаметра трубопровода.
- Перепадные — располагаются в местах, где входной трубопровод находится на более высокой отметке, чем отводящий лоток.
- Промывные ставятся на начальных участках системы, где чаще всего происходит накопление осевших отходов, обусловленное малой скоростью потока.
- Специального назначения канализационный смотровой колодец отличается большими размерами горловины и люка, под стать диаметру коллектора (600 мм). Дистанция между сооружениями 50 м и длиннее.
Конструктивно смотровые колодцы канализационной сети мало чем отличаются от таких же системы водоснабжения. Основное отличие не в конструкции самого сооружения, а в оборудовании, размещаемом в колодце, и его деталировке.
Покрытие колодцев
Для покрытия колодцев используют универсальные крышки. Эти плиты в процессе эксплуатации часто подвергаются воздействию агрессивных растворов, транспортируемых внутри канализационной системы. Поэтому все они имеют высокую степень антибактериальной и противокоррозионной защиты.
Плиты перекрытия колодцев изготавливаются из модифицированного бетона марки М200, имеющего класс прочности на сжатие В15. Они армируются сетками из стали А-III, Вр-1 или А-II. Их можно использовать в любых условиях эксплуатации, так как они обладают высокими техническими характеристиками:
- морозостойкость — класс F100…F300;
- водонепроницаемость — класс W4…W6.
Плиты перекрытия каналов
Водоотводящие и канализационные каналы обустраивают как в промышленных зонах, так и в частном секторе. Для их герметизации (накрытия, перекрытия) используют прямоугольные или квадратные плиты. Изготавливаются эти плиты длиной от 0,75 (доборные) до 3 (рядовые) метров. Предназначены они для эксплуатации в условиях воздействия отрицательной температуры ниже -40 градусов Цельсия.
Крышки лотков изготавливаются в соответствии с действующими нормативными документами, в которых оговорены требования к жесткости, прочности и трещиностойкости изделий из ЖБИ.
Крышка надежно закрывает канал. Ведь ее вес достигает 230 кг. Установив крышку на лоток, сдвинуть ее практически невозможно.
Общая характеристика плит:
Изделия изготавливаются из тяжёлого бетона по ГОСТ 26633, марки В20 или В25 и усиленного арматурного каркаса:
| Класс бетона | В20 | В25 |
| Морозостойкость | F-100 | F200 |
| Водонепроницаемость | W4 | W8 |
Чем выше класс бетона, тем лучше его технические характеристики. Водонепроницаемость — способность материала не пропускать влагу под определённым давлением в течение определённого времени. Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания ЖБИ без снижения качества продукции.
Наш завод, также оказывает услуги по гидроизоляции ЖБИ с использованием битумной мастики. Данная обработка, необходима, для увеличения срока использования изделия, т.к. предотвращает воздействие солей, дорожных реагентов, а также смягчает природное влияние. При отсутствии плиты у колодца, может появиться проседание дорожного полотна над колодцем, что приведёт к снижению срока эксплуатации колодца.
Мы являемся производителем, таким образом, если по каким-либо причинам, выпускаемая нами продукция Вам не подходит, мы готовы всегда, осуществить выпуск продукции, в соответствие с Вашими требованиями.
Хранение и монтаж
Обязательно нужно знать, как правильно хранить ПП 10 и прочие варианты подобных конструкций. Используются специальные монтажные петли и подкладки. То же касается и процесса перевозки ПП-10 и прочих плит.
Складывать их нужно не вразброс, как выходит обычно, а в определенном порядке. В высоту нужно складывать не большее 6 пластов. Между ними обязательно должны быть прокладочные материалы. Рабочие камеры следует оставлять в транспортном средстве в 1 ряд. Можно складывать все и по другой схеме.
Но нужно учитывать, что если применяются нераздельные формы для создания деталей, то допускается небольшой технологический уклон в гранях сбоку — он составляет примерно до 10%.
Монтаж ПП 10 и прочих таких же конструкций, но для дна (они с другими размерами), осуществляется следующим образом. Сначала деталь кладут на специально подготовленный слой из песка и цемента либо только песка. Перед тем как дальше устанавливать колодец, требуется очистить все поверхности и проверить, чтобы между дном и опорной плитой для колодца не было других объектов и грязи.
Иногда требуется дополнительно выровнять уровень колодца или сделать правильный уклон в сторону парубка выхода. Это осуществляется за счет того, что на основание и другие плиты с измененными размерами наносят смесь из бетона. Только после этого можно устанавливать конструкцию самого колодца в зависимости от намеченной сети.
Дальше остается только зафиксировать колодезный люк и саму конструкцию крышки на плите. После этого весь механизм будет готов к эксплуатации, а ПП 15 или листы с другими параметрами будут хорошо закреплены. Еще нужно помнить о том, что во время монтажа обязательно нужно анкерные болты затягивать до максимума, чтобы колодец не смог переместиться по нижней плите.
Как проверить размер колец для колодца по ГОСТу
Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое
На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ
Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).
Как проверить размер бетонного кольца для колодца
- В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
- Также в четырех точках, проверяют высоту кольца.
По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.
О перекрытиях
Схема устройства колодца из бетона
Габариты
Обозначение размеров на перекрытии
| Наименование изделия | Размеры в см | Вес в кг | Ориентировочная цена в руб | |
| D | H | |||
| ПВК-8 | 100 | 15 | 200 | 1280 |
| ПВК-10 | 120 | 15 | 280 | 1770 |
| П-10 | 120 | 15 | 280 | 940 |
| П-10 кв | 120 | 15 | 320 | 2400 |
| П-12 | 140 | 15 | 500 | 1560 |
| П-15 | 170 | 15 | 710 | 2250 |
| П-15 кв | 170 | 15 | 940 | 6800 |
| П-15 ц | 170 | 15 | 710 | 2650 |
| П-20 | 220 | 15 | 1300 | 3870 |
| П-20 кв | 220 | 15 | 1800 | 13100 |
| П-20 ц | 220 | 15 | 1300 | 4250 |
| П-25* | 275 | 15 | 2800 | 14100 |
Общие правила
Монтаж канализации
- Как уже было замечено ранее, размеры плиты перекрытия колодца желательно подбирать строго по размеру колец — в таких случаях гарантируется не только эстетика, но и безопасность производства. В тех случаях, когда шахту выкладывают кирпичом, её сечение получается квадратным, поэтому такие крышки бывают четырёхугольной формы.
- Железобетонное перекрытие колодца устанавливается поверх последнего (верхнего) кольца, но в тех случаях, когда произведена кирпичная кладка, её устанавливают на финишный ряд этой самой кладки.
- Для повышения прочности инструкция требует, чтобы между плитой и кольцом (кладкой) наносился цементно-песочный раствор для фиксации. После монтажа в отверстие устанавливают металлический люк, который состоит из опорного кольца и крышки для колодца, позволяя приподнять входное отверстие над грунтом, что препятствует затеканию грязной воды с поверхности.
- При монтаже колодцев применяются автокраны, так как масса колец и самих перекрытий достаточно велика, чтобы устанавливать их вручную.
- Само перекрытие, согласно ГОСТ 8020-90, изготавливается из тяжёлого бетона, где его классность по прочности на сжатие может быть не ниже В22,5 (М300), а по водонепроницаемости W Для металлического каркаса здесь используется арматура класса А-I, A-III, Bp-I. Марка морозостойкости (количество циклов замерзания-оттаивания) должна быть не ниже F-100, то есть не менее 100 этих самых циклов.
- В зависимости от диаметра кольца, подбирается и размер плиты, и вы видите их на таблице выше, к тому же, этот размер может соответствовать не только диаметру, но и диагонали квадрата. Отверстие для металлического или железобетонного люка может быть, как посредине, так и смещённым ближе к краю.
- Такая конструкция практически (согласно естественным атмосферным условиям) не боится перепадов температуры (даже если они достаточно резкие) сырости и влаги. Они способны выдерживать большие механические нагрузки от проезжающего по ним транспорта, сохраняя при этом своё первоначальное состояние и форму. Использование при их изготовлении тяжёлого бетона делает их очень массивными (иногда около или более 2-ух тонн), что не позволяет им сдвинуться с места под давлением колёс дорожного транспорта.
Лестница для колодца
Стандартный монтаж
Монтаж люка
Согласно ГОСТ 8020-90 3.900.1-14 выпуск 1. «Изделия железобетонные для круглых колодцев водопровода и канализации» монтаж люков производится конструкцию с определёнными характеристиками. Эти правила действуют ещё со времён Советского Союза и их нарушение может привести к дорожно-транспортным происшествиям и даже в потере человеческих жизней.
ДТП по вине коммунальных служб
Основное назначение опорного кольца (КО) состоит в том, чтобы защитить конструкцию при перераспределении удельной нагрузки. За счёт КО такая нагрузка ослабевает, как минимум, в десять раз, обеспечивая тем самым свободный проезд автомобильной и даже гусеничной техники.
Строго запрещается использование КО сделанных своими руками, но только сертифицированных, то есть, изготовленных в заводских условиях. Также нельзя использовать вместо них кирпичную кладку или различные литые приспособления из цемента.
К этому приводит несоблюдение правил, записанных в ГОСТ 8020-90
К большому сожалению, у нас порой коммунальные службы, точнее их строительные бригады, пренебрегают такими нормами, что приводит к таким последствиям, как вы видите на фото вверху.
В условиях воздействия влаги и нагрузки от проезжающего транспорта самодельное КО начинает разрушаться, от чего люк колодца проседает ниже дорожного покрытия. Это приводит к тому, что нагрузка распределяется неравномерно и может лопнуть не только люк, но сама бетонная плита.
Из чего лучше сделать
Плита перекрытия может быть выполнено из разных материалов:
- Бетон.
- Железобетон.
- Пластик.
Пластмассовое днище – не самое лучшее решение, если подземные воды располагаются высоко. Под их давлением пластик начнет выдавливать наружу. Что касается пластиковой крышки, то это хороший вариант, так как питьевой источник будет защищен от посторонних предметов, а само обустройство будет достаточно простым.
Если изготавливается своими руками, то можно залить основание и крышку бетоном. В этом случае сооружается опалубка, а цемент должен иметь высокую прочность. Альтернатива этому – ЖБ-плиты для колодцев. Укладывать их необходимо при помощи специальной техники, однако в условиях пучения грунта это идеальное решение.
Виды и формы
Бетонные днища для колодцев, равно как и плиты перекрытия, бывают нескольких форм:
- Квадратные.
- Круглые.
- Прямоугольные.
Перекрывающий элемент ПП-10 в продаже встречается с круглым отверстием, позволяющим обустраивать люк. Железобетонные изделия делятся на две группы:
- Изготовление осуществляется из проницаемого бетона, который способен справляться с нагрузкой, равномерно распределенной до 5 кПа. Расчет происходит, исходя из вероятности наезда на крышку перекрытия автомобиля.
- Используется бетон низкой проницаемости, который рассчитывается на определенное давление грунта. Если дополнительно необходимо выдержать нагрузку автомобиля, то предпочтение отдается изделиям ПД-6 или ПД-10.
Виды и маркировка
Как уже говорилось выше, преимущественно колодезные днище и крышка имеют круглую форму. Благодаря соблюдению ГОСТов при их производстве нет затруднения подобрать соответствующие размеры под установленные кольца. Что касается нижней части, то есть герметичный элемент, объединяющий кольцо с дном.
Как правило, это изделия из железобетона, хотя встречаются и пластиковые разновидности.
Существует несколько типоразмеров:
- ПН-10. Диаметр 1,5 м, вес 450 кг, высота 100 мм.
- ПН-15. ⌀ 2 м, вес 950 кг, h 120 мм.
- ПН-20. ⌀ 2,5 м, вес 1480 кг, h 120 мм.
- ПН-25. ⌀ 3 м, вес 2450 кг, h 140 мм.
При обустройстве подземных водопроводных сооружений дно используется с маркировкой ПД-20, ПД-15 и Д-10. Выбор зависит от веса всего сооружения, которое будет построено. По типоразмерам также представлены следующие варианты:
| ПД-10 | 330 | 1100 × 100 | 0,18 | 0,45 |
| 15 | 670 | 1600 × 120 | 0,38 | 0,95 |
| 20 | 1020 | 2200 × 120 | 0,59 | 1,48 |
| 25 | 1770 | 2600 × 170 | 0,98 | 2,4 |
| 30 | 3900 | 3100 × 200 | 1,8 | 3,9 |
Основные типоразмеры маркировки КД:
| 21 | 700×2080×140 | 500 кг |
| 25 | 1100×2080×140 | 780 кг |
| 30 | 1600×2080×160 | 1300 кг |
| 36 | 2020×2080×160 | 1800 кг |
| 42 | 2800×2080×160 | 2300 кг |

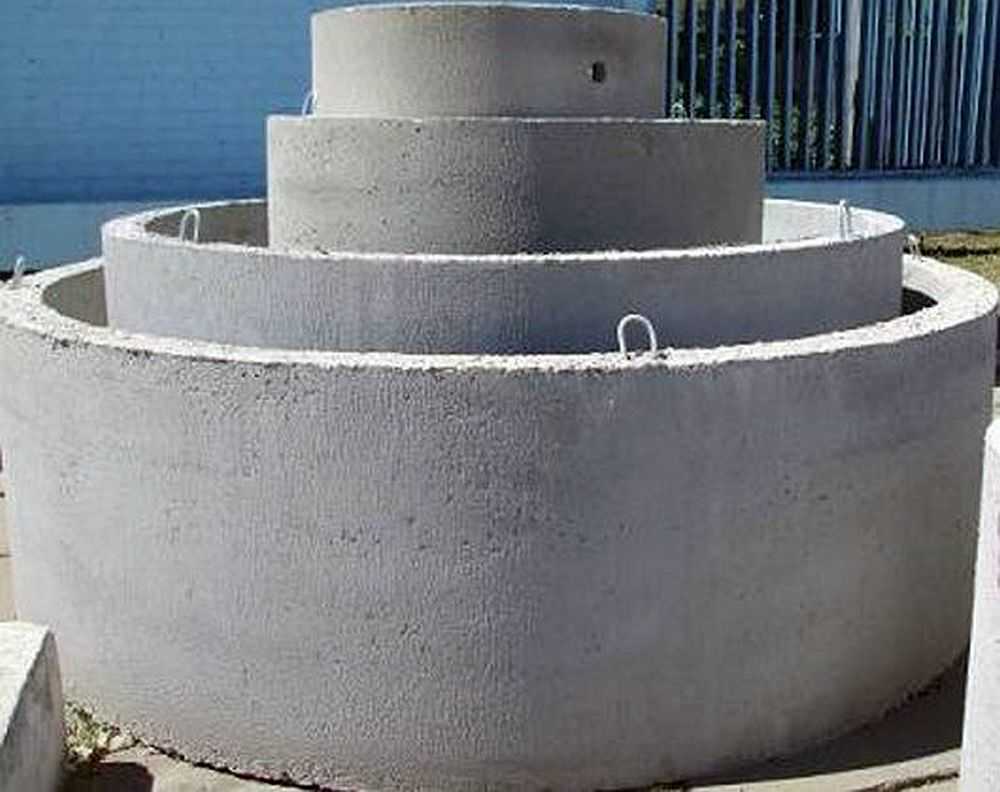

Бетонные кольца для колодца
Главными достоинствами колодезных колец является их долговечность, морозоустойчивость и прочность к подвижкам грунта. В отличие от септиков из пластика бетонным колодцам не грозит перелом или агрессивное воздействие компонентов сточных масс. Тем не менее недостатки бетонных колец для колодцев и устройства канализации присутствуют:
- Невозможность ручной транспортировки, что существенно повышает стоимость монтажа бетонных колец для канализации или септика в целом. Удешевить стоимость канализации можно за счет выполнения ее из других видов материала, худших по качеству и долголетию, но, тем не менее не требующих особых финансовых затрат.
- Большой размер и вес бетонных колец – без применения погрузочной помощи не обойтись. Иногда стоимость включает в себя доставку изделий, но уточнять об этом нужно заранее. Кроме того, если производство находится за тридевять земель от места установки колодезной канализации, то имеет смысл задуматься об альтернативе.
- Использование колодезных колец ЖБИ приводит к трещинам на поверхности и коррозии арматуры – усталость конструкции, существенный нюанс в устройстве канализации. Кроме того, если использовалось бетонное кольцо б/у, производство велось кустарным способом или применялось некачественное вяжущее, то раскрошится колодец быстро, канализация придет в негодность.
Изделия в виде бетонных колец для канализации или септика на дачном участке делятся на многочисленные параметры. В связи, с чем отличаются разнообразными характеристиками, размерами и условиями применения. Например:
- Классификация канализации по типу конструкции. Бетонные кольца бывают прямыми или с замковыми соединениями. Первые представляют собой простую форму цилиндра, крепятся посредством скоб и цементного раствора. Вторые имеют на гранях выступ и выемку соответственно. Благодаря такому конструкционному колодезному эффекту, невозможно горизонтальное или вертикальное смещение колодца канализации и септика.
- По форме. Бетонные кольца существуют и квадратной формы. Применяют их в основном для монтажа магистралей, но и при желании обустроить канализацию с ними, проблемы нет. Единственное неудобство – размеры ЖБИ и их вес не позволяют пользоваться небольшим участком грунта. Для крышек используют специальные железобетонные перекрытия с люками двойного уровня, чтобы сделать утепление – изделия сами по себе холодные, а замерзание канализации допустить нельзя.
- По фурнитуре. Колодезные кольца могут комплектоваться днищами и крышками. Такая конструкция канализации не допустит выхода в атмосферу запаха от сточных масс, и не будет представлять опасности в плане стока фекалий в грунтовые воды или находящиеся поблизости питьевые источники. Производитель предлагает комбинированные септики, тогда установки пройдет в кратчайшие сроки.
Правильный подбор размеров бетонных колец и веса сопутствующих изделий, позволит канализационной системе просуществовать долго
Чтобы определиться с габаритами, важно учитывать множество факторов – от количества человек пользующихся канализацией, до условий грунта и климата местности
Плиты перекрытия
Для создания бетонных колодцев и септиков необходимы сразу несколько типов элементов. Каждый из них играет свою особую роль в конструкции. Компания «Энергострой» г. Волгоград поставляет железобетонные изделия, изготовленные надёжными поставщиками в строгом соответствии с принятыми в отрасли стандартами, закрывающие все требуемые номенклатурные позиции таких сооружений.
Виды плит перекрытий
Для самого нижнего уровня, днище колодца, используются железобетонные плиты типа ПН. Использование тяжелого бетона для их изготовления гарантирует большую прочность плит для днищ колодцев и септиков. Она необходима перекрытиям для передачи всего веса конструкции на грунт. Такие элементы выпускаются разных размеров, в зависимости от предназначения: организация смотрового или канализационного колодца, септика и так далее. Сверху устанавливаются плиты перекрытия, ПП. Как правило, такие бетонные крышки снабжены специальным отверстием под установку люка. При подборе плит ПП следует учитывать как размер, так и соответствие их предполагаемой нагрузке. В обычных условиях пешеходной зоны или ненагруженной функционально территории участка допускается применение лёгких и тонких плит перекрытия ПП 10-1 или ПП-15-1.
Особенности маркировки и совместного использования изделий
Обратите внимание, что маркировка ПП, которые используются как крышки для септиков и канализационных колодцев, и ПН, применяемые как днища, схожа. Указанная после буквенного обозначения обозначает размер
Поэтому если в качестве крышки перекрытия предполагается установить ПП-15-1, то в качестве днища можно выбрать ПН-15.
Вторая цифра в обозначении плит перекрытий также важна. Цифра 2 указывает на возможность выдерживать большие давление и механические воздействия, чем с цифрой 1. По сути ПП-15-2— это усиленное исполнение модели 15-1. На этот показатель нужно ориентироваться при подборе крышки перекрытия. Неверный выбор марки приводит на практике к выходу из строя самой крышки и даже всего колодца.
Купить качественно изготовленные железобетонные плиты перекрытия, крышки и днища для колодца, в Волгограде вы можете в компании «Энергострой». Основной принцип нашей работы — безупречное качество исполнения изделий и строгое соответствие стандартам. Эти преимущества нашей продукции уже оценили многие федеральные заказчики.
Требования
Плиты перекрытий ПК должны удовлетворять технологическим требованиям альбома серии 3.900.1-14, что повышает их надёжность и долговечность при эксплуатации. Общие требования к продукции данного типа описаны ниже:
Показатели прочности и сопротивляемости пластическим деформациям должны удовлетворять расчёту по предельным состояниям 1 и 2 групп под максимально допустимой расчётной нагрузкой от вышележащих конструкций, грунта обратной засыпки и динамического эксплуатационного воздействия.
- При изготовлении должен быть использован тяжёлый бетон с классом В15 и выше, показателями морозостойкости не ниже F75 и водопоглощения W4.
- При укладке арматурного каркаса необходимо отслеживать толщину защитного слоя бетона, так как изделие эксплуатируется в неблагоприятных условиях.
- Плита должна иметь повышенные антикоррозионные свойства с учётом её использования в агрессивной среде.
При невыполнении данных условий срок эксплуатации детали резко снижается, а, при приложении повышенных нагрузок, оно может треснуть.
Какие лучше и как определить качество
Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.
Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах
Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.
Установка
Теперь предлагаем рассмотреть последовательность того, как положить днище и ПП в процессе строительства колодца.
- На первом этапе осуществляется изготовление котлована, при необходимости откачивается вода.
- Далее сооружается дно. Перед тем как его уложить, необходимо тщательно выровнять низ котлована. Грунт предварительно уплотняется и подготавливается песчаная подушка, которая также трамбуется. Изделие укладывается строго по уровню.
- Сверху днища на цемент устанавливается первое кольцо. Чтобы обеспечить необходимую герметичность. Дополнительно места стыков покрываются гидроизоляцией.
- Все последующие кольца устанавливаются и скрепляются специальными металлическими скобами.
- Сверху укладывается элемент перекрытия.
Как правильно хранить и транспортировать
Что касается способа хранения, то это исключительно штабельный вариант. Лицевая сторона должна быть направлена вверх. В один штабель допускается укладка до шести рядов. Если их будет больше, то под собственным весом они могут повредиться.
Между основанием обязательно подкладываются прокладки. Их толщина должна быть не меньше 40 мм. Что касается транспортировки, то высота одного штабеля не должна превышать 2,5 метра.
Ниже предоставляются основополагающие советы и рекомендации по хранению и транспортировке изделий:
Согласно инструкции, транспортировка должна осуществляться в рабочем положении. Это касается и хранения, то есть в горизонтальном положении.
Недопустимо складировать плиты хоть как
Крайне важно соблюдать количество рядов, а именно до шести, а также складывать в определенном порядке.
Рабочие камеры должны располагаться в один ряд.
При складировании изделий необходимо соблюдать предписанные правила и требования. Важно достичь того, чтобы они были в полной сохранности и не повреждались окружающими конструкциями.
В случае применения неразъемной формы в процессе производства продукции, при хранении возможен технологический уклон не больше 10 процентов.
Технические требования
Основание изготавливается из прочного армированного бетона, марка которого должна быть не ниже М-200. Он обязан соответствовать таким техническим требованиям:
- Коррозийная стойкость и класс водонепроницаемости W4.
- Армирование – сталь В-1.
- Прочность на сжатие – В.
- Удельная эффективная активность до 370 Бк/кг.
- Морозоустойчивость – не меньше F50. Должен быть рассчитан на более 100 циклов заморозки/разморозки.
Также предусматривается ГОСТ на соблюдение технических требований. Согласно ему, изделие должно соответствовать определенной прочности, устойчивости и жесткости к трещинам.
Заключение
Дно и плита перекрытия при обустройстве сооружения выполняют крайне важную роль. Первое обеспечивает необходимую герметичность, а вторая предотвращает случайное падение в яму
При их выборе важно отталкиваться от установленных ГОСТом технических характеристик. За счет этого вы сможете приобрести изделие, которое прослужит не один десяток лет
В этой статье представлены таблицы, схемы и фото, которые помогут разобраться во всех деталях этих конструкций. В дополнение предлагаем просмотр подготовленного видео. Надеемся, что этот материал был полезным, и вы смогли принять верные решения.
