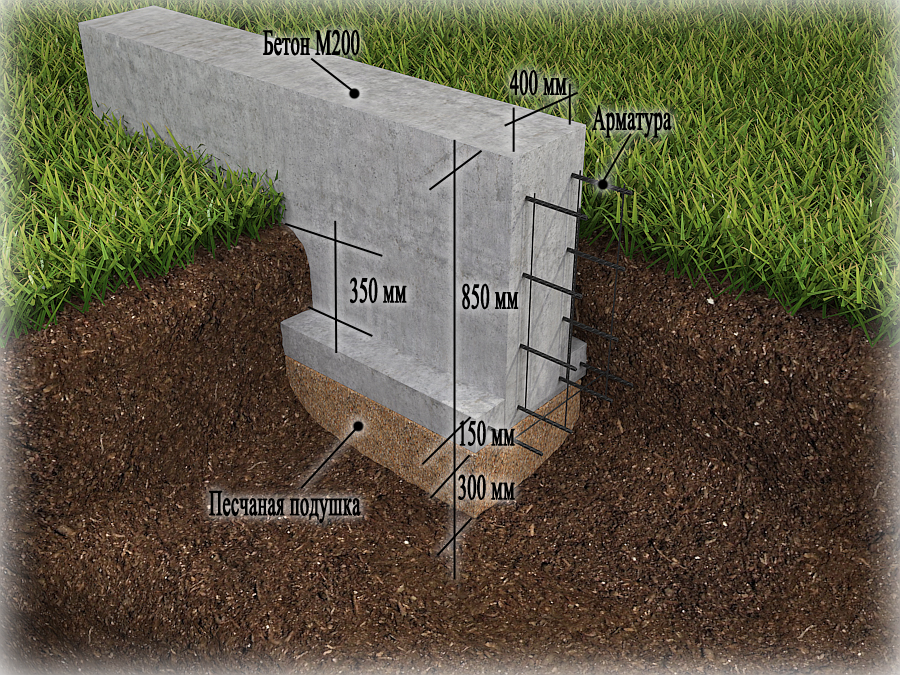

Подошва для фундамента — достоинства и недостатки, монтаж конструкции

Недостатки ленточного фундамента с опорной подошвой:

Нельзя строить на глубокопромерзающих и сильновспучивающихся грунтах;

Фундамент из монолитного бетона потребует больших временных и трудовых затрат, по сравнению с другими видами фундаментов;

Большой расход материалов (опалубки, арматуры или бетона);

Для заглубленных типов ленточных фундаментов требуется использование специальной строительной техники;

Высокая стоимость строительства фундамента.

Даже при всех имеющихся недостатках, ленточный фундамент с опорной подошвой
является самым востребованным и распространённым в современном строительстве. Сделав выбор в пользу данного вида ленточного фундамента, вы гарантируете своей будущей постройке высокую надёжность и долговечность.

Цены на ленточные фундаменты

В стоимость строительства ленточного фундамента с опорной подошвой входит:

Разметка местности, привязка;

Рытьё траншеи под фундамент 10 см;

Песчаная подушка 10-20 см, с утрамбованием;

Установка арматурных каркасов;

Установка опалубки;

Заливка бетона марки М250.


Тип фундамента

Единица измерения

Стоимость в рублях

1

Мелкозаглубленный ленточный фундамент

м/п

4400

2

Заглубленный ленточный фундамент

м/п

7000

4

м/п

7600

За дополнительную плату вы можете заказать:
  • Смену марки бетона М300-М450

  • Увеличение диаметра арматуры

  • Смену высоты или ширины ленточного фундамента

Исходные данные:

Характеристики грунта несущего слоя: Несущим элементом фундамента является ИГЭ – 1 (суглинок полутвердый) мощностью пласта 5 м со следующими расчётными характеристиками:

II=18,5 кН/м3, II=240, СII=31 кПа

Фундамент под внутренние стены; сечения 1-1.

Рис.1.

Ширина подошвы ленточного фундамента определяется по формуле:

где n0ll -расчетное усилие по 2-му предельному состоянию на 1 п.м. ленточного фундамента, кН

R – расчетное сопротивление грунта основания; подставляется R0 для предварительного определения размеров фундамента, кПа

Mg – средний удельный вес материала фундамента и грунта на его уступах, принимаем равным 20 кН/м3;

d – глубина заложения фундамента от уровня планировки, м

1. Предварительно ширина подошвы фундамента определяется:

2. Т.к. значение расчетного сопротивления грунта R0 является условным, относится к фундаментам, имеющим ширину b=1 v и глубину заложения d=2 м и не учитывающим прочностные характеристики грунта, поэтому производим уточнения R с учетом конструктивных особенностей фундаменты (b=2.04м, d=2.0 м) по формуле:

где?c1 и?с2 – коэффициенты условий работы, принимаемые?c1=1,25 и?с2=1,1,

Кz=1, М?=0,72; Мg=3,87; Мc=6,45,

II=18.5 кН/ь3 и?”II=18.2 кН/м3 -осредненное расчетное значение удельного веса грунтов, залегающих соответственно ниже и выше подошвы фундамента;

СII=31 кПа – расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента.

dI – глубина заложения фундаментов безподвальных сооружений или приведенная глубина заложения фундамента от пола подвала, определяемая по формуле:

Где hs -толщина слоя грунта выше подошвы фундамента со стороны подвала – 0, 55 м;

hcf – толщина конструкции пола – 0,15 м;

Cf – расчетное значение удельного веса конструкции пола подвала – 22 кН/м3

db- глубина подвала = 0 (так как проектируемое здание без подвала)

Расчетное сопротивление грунта основания при d=2.04 м и d=2.0 м определяется:

Уточняется ширина подошвы фундамента:

Т.к. разность двух значений “b” превышает 10%

уточнение необходимо продолжить.

3. Расчетное сопротивление грунта основания при b=0.66 м и d=2.0 м

Так как разница последних двух значений “b” менее 10% дальнейшее уточнение не делается.

Подбор сборных стеновых панелей и фундаментных блоков производится по ГОСТ.

Проверка давления на грунт под подошвой фундамента производится по формуле:

где РII давление под подошвой фундамента, кПа;

GfII – собственный вес фундаментной плиты 1 п.м., определяется как произведение удельного веса материала фундамента (железобетон – 24 кН/м3) и объема материала фундамента (0,71 м3): GfII=24*0,71=13,21 кН

GgII- вес грунта на уступах фундамента, определяемый как произведение удельного веса грунта (18,5 кН/м3) и объема грунта (2,42 м3): GgII=18,5*2,42=44,77 кН;

А – площадь 1 п.м. подошвы фундамента, принятых размеров.

Следовательно принятая ширина подошвы фундамента достаточна.

основание фундамент свая здание

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Как сделать подготовку из бетона

Для монолитного фундамента технология такова:

  • Грунт максимально выравнивается. Контроль горизонтальности планировки осуществляется с помощью нивелира либо водяного строительного уровня. Если площадка из глинистого грунта или влажного песка, лучше уплотнить его легкими катками либо трамбовками.
  • Проводится точная геодезическая разбивка осей будущего фундамента с помощью теодолита и нивелира. В крайнем случае, высотную планировку можно проверять строительным уровнем, а величину углов тщательно выверить графическим способом по теореме Пифагора. Оси фундамента тщательно фиксируются проволокой, которая прочно закрепляется на предварительно выстроенной обноске котлована.
  • Выставляется опалубка под высоту заливки, учитывающей толщину подготовки и фундаментную плиту, т.е. с помощью одной и той же опалубки можно залить подготовку и плиту фундамента. На практике ее высота составляет примерно 40 см. Посмотрев видео, Вы узнаете, как правильно устанавливать опалубку.

  • На внутренних гранях опалубки делаются отметки уровня верха заливаемой бетонной подготовки. СНиП рекомендует делать подготовку, толщина которой 100 мм. Соответственно, отметки на опалубке делаются на высоте 100 мм от уровня спланированного грунта. Проводится контроль отметок нивелиром либо строительным уровнем.
  • Производится укладка обедненной (тощей) бетонной смеси по отметкам на опалубке. Для уплотнения в данном случае не применяются вибраторы, поскольку толщина слоя укладки невелика. Толщина уложенного слоя контролируется по отметкам на опалубке. Поверхность бетонной подготовки разравнивается правилом или деревянной рейкой по отметкам.
  • В жаркую погоду уложенный бетон лучше защитить от быстрого высыхания влажной тканью во избежание растрескивания и регулярно проливать водой.
  • Стандартный лабораторный срок набора 75% прочности бетоном – 28 суток, однако, на практике обычно приступают к последующим бетонным работам примерно через 3-4 дня, когда прочность уложенного материала уже достаточна для производства последующих работ.

Особенности устройства

Как показывает мировая практика строительства, прочность фундаментной основы увеличивается за счет ширины его железобетонной подошвы.

Такая особенность соблюдается с той целью, чтобы предотвратить повреждения постройки из-за подвижек грунта.

Чтобы с максимальной точностью определить параметры фундаментного основания, учитывают определенные факторы, к которым относятся:

  • тип и состояние почвенного состава;
  • проект запланированного к строительству здания;
  • марка бетонной смеси;
  • процентное соотношение арматуры для армирования.

Строительные работы любого сооружения начинают с возведения фундамента, и очень важно осознавать всю ответственность и важность правильно проведенным расчетов. Лучше всего такую работу доверить опытным специалистам, чтобы избежать в дальнейшем неприятностей

Главные задачи подбетонки

Устройство бетонной подготовки под фундамент обеспечивает требуемое состояние основания, обладающего необходимой несущей способностью, достаточной для восприятия прилагаемых усилий

Именно поэтому строительные нормы уделяют ей повышенное внимание. Каково основное назначение подбетонки, являющейся базой монолитных конструкций? Какие задачи она выполняет?

Бетонную подготовку под фундамент применяют, прежде всего, при возведении плитных и ленточных армированных конструкций

Основные функции:

  • Обеспечение защиты залитого раствора от вытекания, что способствует быстрому затвердеванию основы в соответствии с требованиями технологии, улучшению ее качества. Недостаток влаги является причиной растрескивания массива, снижения прочности основания и последующего его разрушения с течением времени.
  • Создание плоской поверхности, позволяющей геометрически правильно, устойчиво установить каркас основания и выполнить армирование в соответствии с требованиями СНиП.
  • Выравнивание реакции грунта на основание подошвы, равномерное распределение усилия по всей площади.
  • Предотвращение возможной усадки почвы под воздействием точечных усилий и значительных нагрузок.

Как рассчитать?

При расчетах пользуются формулой S>γn F/γc R0. Значения следующие:

  1. γn – значение коэффициента надежности, равняется 1,2.

  2. F – нагрузка на фундамент, которую получают, складывая вес конструкций, мебели, техники и другой обстановки, проживающих в доме людей, снеговую нагрузку и так далее.
  3. γc – значение коэффициента условий эксплуатации, подбирается исходя из типа грунта, указывается в расчетных таблицах СНиП (песок – 1,4, глина – 1).
  4. R0 – табличное значение условного сопротивления грунта, находится в приложениях к СНиП.

По этой формуле находят общую величину площади лента. Это значение делят на общую длину основания, с учетом участков под внутренние стены и другие участки, если они есть. В результате получают минимальное значение ширины ленты, которое рекомендуется увеличить на 15% или более.

Заливка тощим бетоном

Цена бетонной подготовки под фундамент занимает среднее положение между предыдущими. При этом прочность подбетонки гораздо выше подушки из щебня.

После заливки тощим бетоном грунт не проседает, и строение максимально надежно фиксируется. Толщина бетонной подготовки под фундамент согласно СНиП колеблется в пределах 15 — 30 см.

Данный показатель определяется исходя из следующих параметров:

  • типа почвы,
  • уровня грунтовых вод,
  • массы возводимого здания.

Тощим бетоном называют раствор, состоящий из 6 % цемента марки М100 прочностью В15 с заполнителями из щебня и песка. Специфика состава и минимум компонентов способствует быстрой гидратации смеси.

Рецепт состава для подбетонки на 1 м 3 :

  • цемент — 275 кг,
  • песок — 590 кг,
  • щебень — 1377 кг,
  • вода — 165 л.

При необходимости усилить морозоустойчивость или влагонепроницаемость прослойки в состав водятся добавки и пластификаторы. Время подготовки раствора должно быть не более 5 минут.

Особенности устройства

Строители всего мира признают, что от габаритов железобетонной подошвы зависит прочность основы здания

Важно, чтобы была соблюдена технология заложения, чтобы со временем не допустить повреждений всей конструкции из-за подвижки грунта

Обустраивая ленточные фундаменты с опорной подошвой важно максимально точно определить необходимые габариты конструкции, на которые влияет:

  • особенности состава грунта;
  • нагрузки, заложенные в проекте здания;
  • качество бетона;
  • количество применяемой арматуры.

Ширина подошвы ленточного фундамента в первую очередь влияет на способность распределения давления по поверхности грунта. Армирование ленточного фундамента для обеспечения долговечности конструкции обязательно.

Ленточный фундамент

Подошва для ленточного основания проходит по периметру всех стен (внешних и внутренних), образуя единое железобетонное полотно в виде ленты. При этом может использоваться два вида подошвы:

  • Естественная – нагрузка распределяется по всему грунту равномерно;
  • Свайная – давление здания распределяется между опорными сваями, а затем передается грунту.

В качестве защиты подошвы от грунтовых вод необходимо для нее обустроить песчано-гравийную подушку. Если грунтовые воды залегают близко к поверхности земли или почва слабоустойчивая, то допускается уменьшение глубины заложения основы. Но при этом ширина подошвы ленточного фундамента увеличивается, чтобы обеспечить надежность опоры.

Столбчатый фундамент

Для фундамента столбчатого типа подошва монтируется в виде бетонной плиты небольшого габарита с уширением к низу. При этом необходимо завести от столбов в подошву стержни из арматуры, которые прочно и надежно соединят части конструкции.

Также может быть применима в двух вариантах:

  • Естественный – подошва закладывается на утрамбованную, залитую бетонной стяжкой площадку;
  • Свайный- монтаж выполнен как верхний сегмент, распределяющий давление конструкции на объединенные ростверком балки.

Свайный фундамент

Подошвой уходящим в землю сваям может стать монолит или кольцевое основание. Если применяют монолит, то он является плитной конструкцией, которая также опирается на углубленные сваи.

Подошва в виде кольцевого сооружения по сути является ленточным основанием высотой до 30 см. Оно может быть расположено в уровень с почвой, уходить в глубь грунта или даже возвышаться над поверхностью. Приемлем вариант малозаглубленного основания с уширением подошвы.

Плитный фундамент

Если предполагается плитная основа фундамента, то плиту подошвы можно залить одновременно с плитой основания, соблюдая конструктивные особенности. Но чаще всего под подошву выставляют отдельную опалубку, и только после ее заливки и затвердевания создается остальная конструкция.

В любом случае подошву под плитный фундамент нужно закладывать на родном грунте, не допуская подсыпок. Габариты такого основания высчитываются на основании характеристик грунта.

Что такое подбетонка и зачем нужна?

Определение и назначение

Бетонная подготовка под фундамент представляет собой работу по заливке прослойки из монолитного материала, что обеспечит экономичную и удобную постройку основного несущего сооружения. Устройство подбетонки имеет первоочередную задачу — упрочнение и выравнивание площадки для дальнейшего бетонирования. Как вариант, можно выполнить подушку из рулонного средства, песка, щебенки или же комбинированный вид сооружения из двух материалов. Но свойства этих средств не позволяют создать устойчивую конструкцию на слабых типах почвы — торфяной, сапропелевой, переувлажненной глины.

Как рассчитать размер подошвы фундамента?

Чтобы рассчитать размеры фундамента и размеры его подошвы, необходимо произвести ряд несложных шагов. Первое, что нужно сделать, – это определиться с местом расположения будущего дома

В данном случае важно знать тип грунта, на котором будет строиться фундамент постройки

Если работу будет проводить специалист, то сначала им будут взяты пробы с различных уровней почвы, чтобы позже в научно-экспериментальных условиях определить ее свойства. В дальнейшем, используя специальную таблицу максимальной нагрузки и полученные данные по свойствам и характеристикам грунта, очень просто вычислить уровень самой большой нагрузки на почву и рассчитать размеры фундамента. Таблицу сопротивления грунта можно легко и быстро найти в интернете.

Расчет размеров подошвы фундамента производится по нижеприведенной формуле.

  • Sф =1,1 х (Мд : Рг);
  • Sф – площадь подошвы фундамента;
  • Мд – приблизительная масса будущей постройки;
  • Рг – сопротивление грунта (информацию берем из таблицы);
  • 1,1 – это типичный коэффициент надежности для малоэтажных построек.

Средние расчетные сопротивления грунтов.

За долгие годы мировой строительной практики было выявлено, что для увеличения прочности фундамента необходимо увеличивать ширину его подошвы. Высота фундамента должна обладать половиной его ширины, а ширина подошвы должна быть больше толщины стены фундамента как минимум на 200 мм.

Сооружение хорошего и крепкого фундамента нуждается в специальной укладке

Очень важно, чтобы подошва располагалась гораздо ниже глубины промерзания. Это условие необходимо выполнять с той целью, чтобы в дальнейшем уберечь постройку от подвижек на илистом грунте

Для максимально точного определения параметров фундамента следует учесть огромное количество факторов, самые важные из которых:

  • состояние и тип грунта;
  • проект здания;
  • марка бетона;
  • количество используемой арматуры.

Постройка дома начинается с фундамента, именно поэтому очень важно понимать всю степень ответственности и важности правильности предварительных расчетов и замеров. Советуем предоставить это дело профессионалам, чтобы впоследствии избежать таких неприятностей, как оседание и растрескивание основы

Правильные размеры фундамента помогут этого избежать.

Перед началом сооружения подошвы фундамента следует определиться с инструментами и материалами, которые будут применяться. К самым важным и необходимым предметам, которые обязательно пригодятся для сооружения подошвы фундамента, относятся:

Схема обратной засыпки кирпичного фундамента.

  • лопата – для раскопки траншеи;
  • штыковая лопата – для работы с арматурными прутьми;
  • арматура или проволока;
  • крючок (инструмент для вязки арматуры);
  • молоток;
  • гвозди;
  • деревянные балки;
  • нивелир или гидроуровень;
  • 2 капроновых шнурка;
  • бетон;
  • доски с сечением 5×30 см;
  • вешки.

Как сделать опалубку под фундамент: особенности расчета

Перед началом монтажных работ требуется провести стандартные вычисления. К ним относят определение количества необходимого материала и нахождение его конечной стоимости

Важно учесть вид сырья, которое будет использоваться для изготовления опалубки. Плиты ОСБ, фанера, ДСП, доски – все эти материалы имеют разную стоимость

Опалубка из ОСБ применяется чаще всего в частном строительстве, так как для крупных проектов этот материал не подходит из-за слабой устойчивости к влаге. Вычисление количества досок производится очень просто. Для этого в первую очередь необходимо разделить периметр планируемого фундамента на протяженность деревянной детали. Далее нужно разделить высоту основания на ширину деревянной доски.

Последнее, что нужно сделать, – это перемножить между собой два значения, полученных ранее. Результат будет соответствовать количеству досок, которые потребуется приобрести. Специалисты рекомендуют добавлять к расчетным данным небольшой запас (около 10%).

Для того чтобы определить стоимость, нужно умножить значение цены на количество кубометров пиломатериала, необходимого для установки опалубки для фундамента.

К полученной цифре следует добавить и другие расходы. Например, для сборки формирующей конструкции потребуется определенное количество бруса. А также для усиления опалубки используются деревянные распорки. Расходы на закупку дополнительных материалов могут составить в некоторых случаях 40 –50% от общей цены листов фанеры и досок. В финальный расчет стоимости также добавляются расходы на приобретение инструментов и элементов, которые будут использоваться для фиксации отдельных составляющих опалубки.

Устройство несъемной опалубки своими руками

Технология устройства плитного (плавающего) фундамента

Этот вид основания является разновидностью монолитного фундамента, основание которого может выступать и в роли пола будущего строения. Устройства фундаментов этого типа тоже весьма затратно, поэтому применяют его преимущественно для небольших домов в частном строительстве. Всеми положительными свойствами монолитного основания плитный фундамент обладает в полной мере.

Порядок выполнения работ

Устройство плитного фундамента.

Фундаменты этого типа устанавливаются, как правило, на пучинистых, песчаных и слабых грунтах, там, где уровень грунтовых вод высок. Если фундамент закладывают на глубину, меньшую, чем глубина промерзания грунта, такой тип называют мелкозаглубленным фундаментом. С основания при устройстве такого фундамента снимается от 20 до 50 см почвы. На хорошо выровненное дно насыпается слой гравия или щебня до 10 см высотой. Слой тщательно трамбуется, после этого засыпают слой песка, который расклинит щебень и исключит его дальнейшее движение. Песок обладает высокой морозостойкостью, что предотвратит сдавливание готового фундамента.

Сверху на тщательно утрамбованную подушку укладывают слой гидроизоляции, чтобы предотвратить потери фундаментом влаги. Может использоваться полиэтиленовая пленка или любой другой подобный материал. Это поможет избежать попадания в готовое основание влаги.

Затем приступают к установке опалубки. Если фундамент погружен в грунт, роль опалубки могут играть стенки ямы, но если он снаружи, без нее не обойтись. Опалубку лучше закрепить как можно тщательнее.

Берутся доски толщиной 20-25 мм и из них сколачиваются щиты, ширина каждого из которых на 0,5-1 м выше, чем планируемая конструкция основания под фундаменты. После прикрепления к стенкам ямы щиты герметизируются бумагой, картоном или толем.

На гидроизоляцию устанавливается каркас из арматуры.

Фундамент из шпал с заглублением.

Так как конструкция этого фундамента испытывает нагрузки на изгиб, требования к арматурнму каркасу серьезные. Арматура используется только переменного сечения диаметром не менее 12-16 мм.

Арматуру связывают в каркас при помощи проволоки. Сварочный аппарат в этой ситуации использовать категорически не рекомендуется. Металл при сварке меняет свои качества, становится ломким и более подвержен коррозии. Состоит арматурный каркас из верхней и нижней сеток, жестко между собой соединенных, с расстоянием между прутьями 20-40 см. Расход арматуры у этого типа фундамента выше в сравнении с остальными.

Плитный фундамент может быть как гладким, так и ребристым. Ребра жесткости предусмотрены в нижней части плиты, заглублены в грунт. Это предотвращает перемещение сооружения в вертикальном направлении.

Схема заложения фундамента.

Бетонирование плавающего фундамента производят слоями не более 15 см, каждый из слоев тщательно разравнивается и трамбуется штыкованием. Заливка плиты полностью не должна занимать более часа. Трамбуется бетон до появления на его поверхности влажного блеска. Верхний слой затем выравнивается при помощи деревянной рейки.

В первый день после заливки основание каждые 4-5 часов смачивают водой или прикрывают полиэтиленом. Если об этом не позаботиться, плита, скорее всего, пойдет трещинами. На втрой день достаточно смачивать 3 раза, на третий – утром и вечером. Опалубку можно снять после высыхания, но полное застывание произойдет только через месяц.

Чтобы противостоять морозному пучению, вокруг фундамента устанавливается утепление грунта. При этом утеплитель укладывается по периметру дома вокруг фундамента на 1-1,5 м, наружную часть фундамента тоже необходимо утеплить. Чаще всего для этих целей используется пенополистирол, пеностекло или пенопласт.

Создание подушки из песка или щебня

Подготовку из песка используют довольно часто, в основном для ленточных фундаментов

При укладке важно учитывать утрамбовку песка, так что его уровень должен быть больше на 15%. Лучше брать песок крупной фракции: речной или карьерный

У песчаной подушки под фундамент множество преимуществ:

  • доступный материал, безграничные запасы песка есть практически во всех регионах;
  • песок отлично трамбуется;
  • он впитывает грунтовые воды и отводит дожди от фундамента, препятствуя его подмыванию;
  • песок прекрасно амортизирует при морозном пучении;
  • песчаная подушка препятствует проникновению холода, удерживает тепло;
  • экономия при создании базового слоя;
  • равномерно распределяет нагрузки;
  • позволяет выровнять поверхность;
  • работы настолько простые, что можно обойтись своими силами;
  • плотная и прочная подушка.

Слой щебенки под фундаментом станет более прочной альтернативой песку. Известняковый щебень здесь не подойдет, лучше брать гранитный или гравийный. В большинстве случаев подоснову засыпают гравием, он дешевле.

Щебеночная подушка отличается от песчаной повышенной стоимостью, меньшей способностью впитывать влагу, большей прочностью. Такая подоснова выдержит и двух и трехэтажное строение. На рынке сегодня можно найти и морозостойкие разновидности щебня.

Технология устройства фундаментальной подошвы

Вне зависимости от того, устраиваются подошвы фундаментов мелкого заложения, ленточных, столбчатых или других типов конструкций, работы по их монтажу проводятся поэтапно:

  • подготовительный этап состоит в рытье котлована. На его дне выполняется разметка, с точностью определяющая расположение будущей конструкции;
  • устройство опалубки. Здесь обязательно учитывается толщина подошвы фундамента. Выставляется опалубка таким образом, чтобы по центру подошвы распределялись фундаментальные стенки. для формирования наружных углов пара досок соединяется между собой под прямым углом и выносится на расстояние 17,5 см от разметочного шнура. При наличии слабых участков опалубки их нужно подсыпать снаружи грунтовой смесью для предотвращения протечки бетона. Если строительство предстоит на участке в повышенным уровнем грунтовых вод, то в целях безопасности выполняется гидроизоляция подошвы фундамента;
  • следующий этап – армирование. Металлические прутья обеспечивают усиление подошвы фундамента и соответственно повышают прочностные свойства всей строительной конструкции;
  • заливка бетона. После расположения арматуры выполняется бетонирование подошвы. При этом должна контролироваться расчетная отметка основания. Для более прочного сцепления фундамента с подошвой на ней прорезается шпоночная канавка по центральной оси кромки. После застывания бетона выполняется затирка поверхности.

Если несущая способность грунтов в месте строительства недостаточная, то для достижения нужных эксплуатационных показателей выполняется уширение подошвы фундамента путем устройства двусторонних или односторонних банкет.

Назначение подготовки под фундамент

Постройки масштабных размеров, массивные сооружения требуют подготовки под фундамент. Этот этап устройства основной конструкции здания выполняется в следующих целях:

  1. Выравнивание – максимально ровняет дно траншеи. Подоснова необходима для плитных и сборных фундаментов. Если предполагается закладывать ленточную мелкозаглубленную основу под невысокую постройку, то роль подушки будет играть гравий или уплотненный песок.
  2. Дренаж – отведение осадков в сторону и препятствие поднятию влаги из глубинных слоев.
  3. Защита от сдвигов – сезонное движение почв. Надежность основанию способен обеспечить хороший слой гравия или песка, что стабилизирует слабые и пучинистые грунты.
  4. Предохранение от морозного пучения – во время холодов земля промерзает, мороз доходит и до грунтовых вод, они переходят в твердое состояние, увеличиваясь в размерах. Расширяющаяся вода выталкивает фундамент из земли, а подбетонка успешно препятствует этому.
  5. Во избежание усадки постройки – прочная опора под объектом не даст зданию осесть вследствие природных и иных причин.
  6. Достижение стабильности здания – предотвращает негативные последствия подземных толчков, целесообразно в сейсмологически нестабильных районах.

Что касается морозного пучения, грунт с этим явлением не справится, здесь нужна более плотная подоснова. Промерзание глинистых грунтов зимой неравномерное, их объемы порой увеличиваются до 9%. К тому же весь холодный сезон глина понемногу вытягивает влагу из нижних горизонтов. Тогда подъем почвы будет сильно заметен, а масштабы деформаций превысят территорию застройки и дойдут до дороги, железнодорожного полотна.

Армирование

Подошва фундаментной конструкции армируется с таким расчетом, чтобы рабочие металлические прутья легки вдоль по три – четыре штуки, а элемента монтажа, обеспечивающие этим стержням рабочее положение, располагались поперек.

Под строительство дома в два – три этажа на грунтовом составе со средним показателем несущих возможностей используют арматуру сечением 1.2 – 1.2 см, укладывая ее с шагом в двадцать сантиметров. Для соединения основных каркасных элементов применяется «катанка» диаметром шесть миллиметров, все соединения выполняются вязальной проволокой, использование сварочного агрегата запрещается.

Подготовленная каркасная конструкция выкладывается на подкладки из кирпичного боя или крупного гравия, чтобы все металлические элементы находились внутри бетонной массы.

Преимущества и недостатки

При обустройстве фундамента с опорной подошвой выделяют ряд преимуществ такого конструктивного решения:

  • Усиливается прочность здания и гарантируется его долговечность;
  • Основная нагрузка строения распределяется по подошве, повышая несущие характеристики фундамента;
  • Подходит практически к каждому типу строения;
  • Возведение по такой технологии возможно круглый год;
  • Можно применять основу из подошвы на любом грунте, даже слабом.

Несмотря на все преимущества такого строения, есть ряд недостатков:

  • Подошва ленточного фундамента не применима при глубоком уровне промерзания или сильном морозном вспучивании;
  • Если выполняется подошва под бетонный монолит, то это процесс трудо- и времязатратный, увеличивает сроки и стоимость строительных работ;
  • На создание подошвы идет дополнительный расход материалов: арматуры, опалубки, бетона;
  • Чтобы сделать глубоко заложенную подошву нужно воспользоваться услугами строительной техники и специальным оборудованием.

Несмотря на всю сложность выполнения и финансовые затраты, застройщики отдают предпочтение фундаменту с подошвой, так как он гарантирует надежность возводимых сооружений.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
