Проекты гаражей с подвалом и мансардой для рационального использования площади участка

Нужен ли погреб в гараже

Многие владельцы собственного гаража задаются вопросом, стоит ли оборудовать под ним подвальное помещение. Они считают, что это сопряжено со значительными трудностями, требует капитального ремонта здания или строительства нового сооружения.

В условиях современного мегаполиса гараж — это то место, которое можно оборудовать для хранения консервов и других продовольственных запасов. Несмотря на наличие в большинстве квартир холодильника, именно в погребе обеспечивается сохранность картофеля и солений.

Главное достоинство погреба, оборудованного под гаражом — поддержка оптимальной температуры даже в сильный мороз. Если яма углублена на 2–3 метра, то погреб не будет промерзать вне зависимости от погоды.

Среди других плюсов:

1. Возможность хранения запасов на зиму. Не у всех есть возможность оборудовать подвал в доме или хозяйственном помещении. Однако сделать погреб для хранения продуктов в гараже может каждый.
2. Лёгкость строительства. От вас не потребуется специфических строительных знаний и навыков, профессиональных инструментов и оборудования. Достаточно соблюдать основные требования технологии.
3. При наличии отдельно стоящего гаража, вы можете оборудовать подвальное помещение любых нужных размеров. Достаточно руководствоваться простым принципом: чем больше семья, тем крупнее погреб. Для четырёх человек будет достаточно 8 квадратных метров.

Разработка проекта с оптимальной глубиной погреба в гараже

До начала строительных работ следует подготовить проектную документацию. При проработке детального чертежа следует убедиться, что в месте, где планируется строительство, нет коммуникаций. Учитывая, что чаще всего погреба в гараже располагаются на глубине 2,5–3,5 м, трубы будут находиться выше.

При расчёте габаритов котлована следует учесть следующее:

• глубина на 30 – 40 см должна быть больше выбранной глубины подвала. Размер зависит от толщины устраиваемой песочной подложки и заливаемой стяжки;
• ширина и длина будут больше аналогичных габаритов подземного сооружения минимум на 35 см для формирования стен достаточной толщины.

Габариты заглубленного погреба разрабатываются с учётом роста взрослого человека

Погреб в гараже из кирпича. Типы погребов в гараже

При постройке погреба в гараже необходимо тщательно все продумать

Стоит обратить внимание, что такие объекты имеют несколько вариаций. Они отличаются между собой величиной заглубления. В данном

В данном

Типы погребов в гараже:

Полузаглубленный – постройка со смотровой ямы.
Полузаглубленный приямок. Его глубина не превышает одного метра. Имеются стены, выложенные из кирпича. Его возможно вырыть даже при повышенной влажности в подвале гаража.
Заглубленный. Наиболее распространенный способ подвала. Его глубина составляет 2-3 метра

При его постройке рекомендуется обратить внимание на наличие подземных вод.

Важно обратить внимание, что при постройке фундамента погреба расстояние от подземных объектов должно быть не менее 0,5 м. Выбор материалов для строительства подвала

При строительстве любого помещения очень важный этап — выбор строительных материалов

Если вы решились строить подвал самостоятельно, лучше всего не экономить на материалах

При строительстве любого помещения очень важный этап — выбор строительных материалов. Если вы решились строить подвал самостоятельно, лучше всего не экономить на материалах.

Необходимое количество лучше всего просчитать заранее. Объем зависит от объектов постройки:

1. При возведении стен необходимо использовать: плиты бетонные (при постройке гаража с нуля), кирпич и шлакоблок, природный камень, пенобетон. Не советуется при постройке использовать силикатный кирпич, поскольку он впитывает воду.
2. Для основания (фундамента) используется бетон (М400 или С500) или раствор, который готовится при помощи гравия, щебня, песка и цемента. Его также можно использовать при штукатурке.
3. Для опалубки лучше всего использовать обрезные доски – их количество подбирается индивидуально.
4. Для гидроизоляции используется рубероид.

Читать подробнее: как провести гидроизоляцию подвала изнутри .

Проекты домов в два этажа с подвальным помещением

Отличие двухэтажных строений от одноэтажных не только по размерам и высоте строения, но массой, оказывающей большое воздействие на фундамент дома и прилегающею к нему территорию, что необходимо учитывать выбирая проект и планируя строительство.

Дома их двух этажей могут состоять из:

Полноценного второго этажа.

Массандры.

Это влияет и на тип фундамента, его глубину, определяет возможности использования под домом подвального помещения.

В последнее время все чаще сооружаются дома с мансардой на верхнем этаже, что увеличивает площадь строения, а крыша составляет дополнительное помещение для жилья. Подвальное помещение в таком строении чаще всего используется как подсобки, кладовые для хранения продуктов.

Проект дома с мансардой, гаражом и подвалом

Часто, для экономии участка, здесь оборудуется сауна, но особое внимание в этом случае требует устройство вентиляции и изоляции помещения от других жилых комнат. Дом с полноценным вторым этажом в отличии от мансарды имеет больший вес, оказывающий и увеличенное давление на грунт, а значит и на стены подвала

Инструкция по сооружению двухэтажного дома указывает, что фундамент и подвал должны соединяться между собой, что требует применение монолитного фундамента, способного выдержать достаточно большую нагрузку

Инструкция по сооружению двухэтажного дома указывает, что фундамент и подвал должны соединяться между собой, что требует применение монолитного фундамента, способного выдержать достаточно большую нагрузку.

Подвальное помещение можно выполнять не только из бетона. Современная промышленность выпускает материалы, не уступающие по своей прочности монолиту.

Это могут быть:

• Блоки из газобетона или пенобетона.
• Кирпич.
• Широкие строительные блоки.

При изготовлении монолитного фундамента необходимо предусмотреть устройство металлической арматуры, для обеспечения связки материалов. Это по форме своего рода крючки, выступающие над поверхностью фундамента по бокам.

Сюда будут укладываться кирпичи или другой строительный материал.

Пол в подвале сделать достаточно просто:

• Подсыпаются щебень и песок.
• Заливается бетонным раствором. Для его выравнивания устанавливаются специальные маячки, не допускающие при выполнении работы выходить за их пределы. Обычно это деревянные доски.

Потолок подвала выполняется плитами перекрытий, предусмотренные в проекте дома с подвалом и гаражом. Они обладают надежностью и долговечностью.

Как выполнить строительство своего дома с подвалом и гаражом хорошо показывает видео.

Гидроизоляция

Проект гаража с погребом делает обязательным устройство гидроизоляции. В этих целях применяют различные материалы, в том числе и новейшие, но можно применить и старые проверенные способы:

• Минимальными затратами обойдутся смазки на основе битума. Их кладут в несколько слоев, между которыми кладется рубероид. Вся конструкция посыпается песком крупной фракции;
• Стены помещения изнутри нужно обрабатывать проникающими смесями, которые углубляются в материал, без образования пленки на поверхности. Материал становится монолитным и не пропускает влагу;
• Повредить проникающую изоляцию практически невозможно, потому её срок в разы выше, чем аналоги, и иногда даже превышает срок использования самого хранилища. Такая гидроизоляция подойдет и для наружных работ. Поверхности перед нанесением должны быть слегка увлажнёнными, поскольку вода помогает частицам раствора проникать в структуру материала основания;
• Перед тем как нанести смесь, её надо разбавить водой. Это улучшит нанесение, которое должно проводиться в 2 мм слоем. Как утверждают изготовители, внутрь смесь проникает на 0,9 метра, создавая при этом образования из кристаллов;
• Такие кристаллы способны заполнить все пустоты внутри бетона, перекрывая доступ влаге. Но стена при этом остается паропроницаемой;
• Все работы могут быть выполнены самостоятельно, без привлечения специалистов и техники.

Гараж в доме – хорошо или плохо?

Гараж всё-таки является специфическим помещением. Там присутствуют неприятные запахи, выхлопной газ, который может попадать в жилые помещения. Хотя, конечно, при должном подходе к организации вентиляции и производству отделочных работ, таких неприятностей можно избежать. И всё же, какие есть варианты?

Встроенный

В этом случае, помещение гаража располагается на первом этаже, и заключено в его внутреннем периметре. Это самый компактный вариант, наиболее оптимальный в случае жёсткого дефицита площадей под застройку, а так же в случаях, когда по каким-либо причинам невозможно предусмотреть цокольный этаж.

Гараж в цокольном этаже

Этот вариант даёт возможность не только компактизировать застройку участка, но и позволяет не занимать под гараж полезную площадь дома (см. Гараж в цоколе — план предусматривает все). Если гидрогеологические условия грунта позволяют предусмотреть ленточный фундамент, или ещё лучше – заглубляемую монолитную плиту, то выбор проекта с цокольным этажом, или, как на фото снизу, с подвалом, в котором можно разместить и гараж, является наиболее оптимальным.

Подобные проекты наиболее востребованы среди тех заказчиков, в распоряжении которых имеется участок со сложным рельефом. При грамотном подходе к проектированию, кажущиеся недостатки ландшафта можно обратить в достоинства.

При строительстве такого дома, наличие перепадов планировочной отметки грунта позволит получить значительную экономию на земляных работах. На первой картинке в этой галерее показан вариант с заглублённым въездом в гараж, а на двух последующих фото мы видим, что въезд попросту предусмотрен с наиболее низкой стороны. Отсюда и экономия.

Пристроенный

Если встроенный вариант располагается на первом этаже дома, занимая его полезную площадь, то в случае с пристройкой всё выглядит несколько иначе. Такой гараж находится в отдельном крыле здания, которое обычно не имеет над собой этажей. В этом основное отличие.

Дом с пристройкой занимает на участке больше площади, чем вариант со встроенным гаражом, но у него есть свои преимущества.

Это:

• Возможность возведения гаража не одновременно с домом, а его пристройки к уже эксплуатируемому зданию.
• Возможность обустройства эксплуатируемой крыши, на которой можно устроить террасу или крытую веранду, попасть на которую можно с той же мансарды.
• Такой гараж не занимает полезную площадь первого этажа, а выхлопы и прочие запахи не попадают в располагающиеся выше помещения.

Терраса на крыше гаража-пристройки

Каким бы ни был гараж, его расположение в доме удобно уже тем, что:

• Его можно сделать отапливаемым, не неся при этом больших затрат на разводку труб;
• Даже если он не отапливается, в нём всё равно будет теплее, чем в отдельно стоящем гараже. Благодаря этому, машину не придётся долго разогревать зимой;
• Из дома можно быстро попасть в гараж, а так же предусмотреть через него эвакуационный выход.

Устройство гидроизоляции

От правильно смонтированной гидроизоляции будет зависеть долговечность всего погреба. Процесс гидроизоляции пола мы уже рассмотрели выше, но в изоляции поверхности стен есть свои правила

Особое внимание необходимо обратить на ручейки воды на ограждающих конструкциях. Эти проблемные участки забивают жирной глиной. Не все знают, как правильно заделать протечки, для этого нужно расширить углубление и заложить туда глину

Не все знают, как правильно заделать протечки, для этого нужно расширить углубление и заложить туда глину.

Во время устройства погреба в гараже между котлованом и стеной оставляют небольшой промежуток. На наружные стенки наклеивают рулонные гидроизоляционные материалы, полотнища промазывают горячей битумной мастикой. Свободное пространство между грунтом и стеной забивают глиной. Можно засыпать и обычную почву в промежуток, если грунтовые воды находятся ниже уровня заложения фундамента.

Проектирование гаража: что следует учитывать

Главное в процессе проектирования — учесть все планируемые помещения

Размеры строения – главный фактор, из которого нужно исходить при проектировании гаража. Некоторые считают, что чем больше, тем лучше, но тогда часть средств на строительство будет израсходована нецелесообразно, так как при подобном подходе неизбежно наличие пустующей площади.

Чтобы бюджет расходовался рационально, на стадии проектирования нужно определиться с некоторыми нюансами:

• является ли будущий гараж пристройкой к чему-либо или самостоятельным строением;
• в зависимости от въезда (раздельного или общего) выбираются и ворота – узкие одноместные или одни широкие;
• предусмотрен ли погреб, смотровая яма, хозблок;
• место для мастерской;
• наличие зоны отдыха.

Возможно, в гараже планируется хранение крупногабаритных вещей – это также следует предусмотреть заранее.

Резюме

Проекты гаражей необязательно должны иметь такую большую жилую площадь. Если есть только один автомобиль, то под него и стоит производить все расчеты в отношении гаража. Мансарду над гаражом в этом случае можно расширить, сделав ее свес над помещением первого этажа гаража. В этом случае образуется дополнительный навес, под которым можно будет расположить автомобиль для временной стоянки. На представленных проектах гаражей не используются мансардные окна. Это связано с их значительной стоимостью, но это не исключает возможности их наличия в индивидуальном проекте гаража. Они удобны в эксплуатации, а также увеличивают время наличия естественного освещения на протяжении дня.

Рекомендуемые записи

Проект бани с террасой или верандой Обустройство погреба в гараже для хранения овощей

Как сделать полки в гараж своими руками

Верстак слесарный своими руками

Как обустроить гараж своими руками

Автоматические гаражные ворота своими руками

Подготовка

При обустройстве подвала в гараже, вы можете выбирать из нескольких основных вариантов. Различие между ними — величина заглубления.

1. Полузаглубленный погреб. Постройку можно конструктивно совместить с обычной смотровой ямой. Другой вариант наземной конструкции — использование специальной ёмкости, изготовленной из пластика. Она вкапывается в землю и может применяться для временного хранения продуктов.
2. Полузаглубленный приямок. Имеет собственные стены, выложенные из шлакоблока либо кирпича. Глубина — до метра. При строительстве нужно учитывать некоторые нюансы. Так, при высоком залегании грунтовых вод, влагоносные жилы сначала тампонируются несколькими слоями глины, затем проводится гидроизоляция стен и пола подвала.
3. Заглублённый погреб. Это наиболее распространённый способ обустройства подвального помещения в гараже. Глубина — до трёх метров.

При выборе глубины подвала нужно учитывать пролегание грунтовых вод. Основание подвала закладывается на удалении не менее полуметра от источника повышенной влажности.

Размеры указываются примерно. При необходимости, вытяжка оборудуется краном для удаления конденсата

Предварительные работы

Заглублённый погреб строится в капитальных гаражах. Перед реализацией такого проекта нужно провести некоторые предварительные работы. Их суть состоит в следующем:

• Перед строительством подвала необходимо убедиться в технической возможности осуществления такого проекта. Почва любого крупного города в буквальном смысле напичкана многочисленными коммуникациями, и врыться на нужную глубину с первого раза удаётся редко. Чтобы минимизировать затраты и определить возможность строительства погреба, можно пригласить специалиста или использовать проектную документацию, разработанную при возведении гаражной постройки.
• Фундамент необходимо защитить от подмывания грунтовыми водами. По возможности это нужно предусмотреть в процессе строительства гаража, оборудовав круговую дренажную систему. В противном случае — тщательно гидроизолировать подвальное помещение.

Выбор материалов

В процессе строительства погреба вам понадобится комплект инструментов и строительные материалы.

При возведении стен можно использовать:

• Бетонные плиты.
• Шлакоблок и кирпич.
• Природный камень.

Бетонные плиты можно использовать лишь в том случае, если вы строите гараж «с нуля» и обустраиваете погреб до возведения стен и перекрытий. Кроме этого, потребуется бригада профессиональных монтажников, у которых в наличии есть мощное подъёмное средство, к примеру, автокран.

Не рекомендуется строить стены погреба из силикатных кирпичей или шлакобетона. Эти материалы обладают повышенной впитываемостью воды.

Для заливки основания своими руками можно использовать готовый бетон М-100 или раствор, изготовленный самостоятельно. Для этого потребуется стандартный набор компонентов:

• Гравий.
• Щебень.
• Песок.
• Цемент М-400.

Полученный раствор используется и для подготовки стяжки, и для отделки стен при оштукатуривании.

Для опалубки понадобится обрезная доска. Количество определяется индивидуально и зависит от размеров подвала. Для гидроизоляции помещения можно использовать обычный рубероид.

Инструменты

Само по себе строительство погреба не является сложной задачей. Однако требуются определённые знания и навыки.

При самостоятельном возведении небольшого подвала в гараже не понадобится сложного профессионального оборудования. Достаточно обзавестись стандартным комплектом инструментов. Некоторые из них являются взаимозаменяемыми.

• Отбойный молоток.
• Лом.
• Кувалда.
• Шпатель, мастерок.
• Ножовка.
• Электрическая дрель с комплектом свёрл.
• Шуруповёрт или набор отвёрток.
• Плоскогубцы.
• Лопата.
• Измерительные инструменты: строительный уровень, отвес, рулетка, металлическая линейка.

Перекрытие

Как построить подвал в гараже? После поднятия фундамента до высоты погреба предстоит соорудить перекрытия. Самым простым вариантом станет укладка пустотных плит. Однако для их монтажа придется арендовать подъемный кран. А это значительно увеличит себестоимость сооружения.

Построить гараж с подвалом своими руками недорого можно при применении монолитной плиты. Технология выполнения работ в этом случае будет такой же, как и для монолитного фундамента ленточного типа. Под плиту понадобится собрать опалубку из любого прочного листового материала (профнастила, железа, ОСП-плиты и проч.) Такую конструкцию кладут на стенки фундамента, поддерживая ее с помощью подпорок, имеющих продольные или поперечные лаги. Толщина заливки формируется в этом случае коробкой, собранной из досок, размеры которой соответствуют размеру фундамента.

Внутрь опалубки укладывают на подставках арматурный каркас, а после заливают в нее бетон. Через 7 дней коробка может быть разобрана. Спустя еще месяц плита готова к эксплуатации.

Построить подвал в гараже своими руками можно и с деревянным перекрытием. Такой вариант рекомендуется выбрать при сооружении погреба небольших размеров.

Изготавливая подобное перекрытие, не стоит забывать о необходимости проема для спуска в подземное помещение. При заливке монолитной плиты в нужном месте укладывают прямоугольную коробку.

Для формирования проема нужных размеров понадобится залить монолитную конструкцию, оставив места для спуска в подвал.

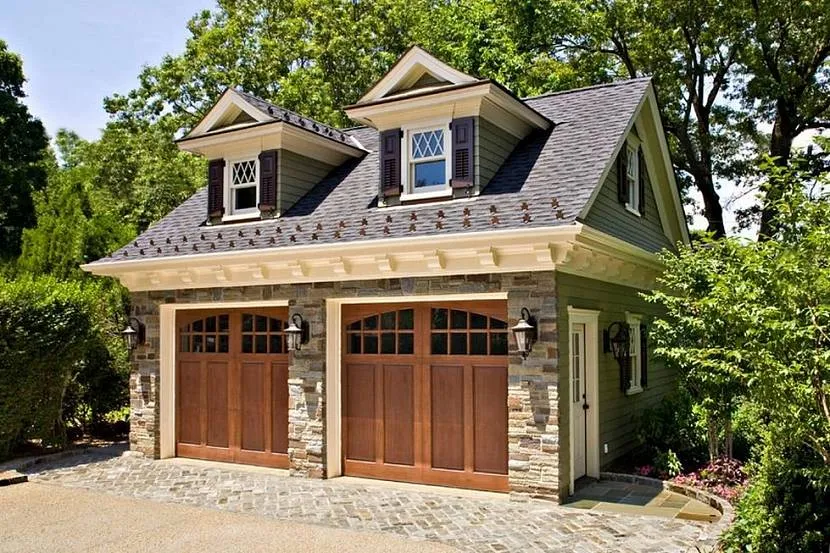

Почему отдают предпочтение гаражам с мансардой

Ключевое достоинство гаражей с мансардным этажом – наличие «бонусной» жилплощади, которую можно использовать по своему усмотрению. Помимо хранения автомобилей, такое сооружение может использоваться в качестве гардеробной, тренажерного зала, музыкальной студии, кухни или бильярдной. Мансарду можно отвести под игровую комнату для ребенка, художественную студию, временный склад, библиотеку или кладовую для хранения сезонных предметов и оборудования.

Для молодых семей надстройка над гаражом может стать удачной альтернативой проживанию с родственниками. Обустроив жилую комнату над гаражом, молодожены решат наболевший квартирный вопрос и получат возможность свить уютное семейное гнездышко.

Проект гаража с жилой мансардой привлекателен еще и тем, что строительство такого объекта обойдется не намного дороже стандартного гаража, в то время как возведение отдельно стоящего сооружения требует дополнительной площади и финансовых вложений.

Гараж с мансардой – это способ сэкономить на площади участка и на финансахИсточник assz.ru

Стеновой материал

Несущие стены можно возводить в принципе из любого материала. Однако наиболее распространены двухэтажные гаражи из кирпича и пеноблоков — они прочные, долговечные и устойчивые к большинству повреждающих факторов. Блочная кладка обходится гораздо дешевле кирпичной, да и выполняется быстрее. С появлением каркасных технологий также стало возможным сооружение двухуровневых гаражей из сэндвич-панелей. Легкие, теплые и быстровозводимые конструкции позволяют экономить не только на строках строительства, но также на денежных и трудовых затратах. При желании, вы можете надстроить верхний этаж над уже готовым боксом. Для этого понадобится произвести небольшие изменения в перекрытии.

Влияние подземного гаража на планировку дома

Несмотря на логичность использования части подвала для хранения машины, такое решение негативно влияет на проект здания. Обычно въезд делается со стороны главного фасада, чтобы не увеличивать протяжённость внутридворовых проездов и площадок. Следствием является усложнение фасада здания из-за появления участка стены, находящегося ниже отмостки.

Внутренняя планировка дома тоже страдает. Обеспечение удобного доступа из жилой зоны в гараж сложнее, чем просто организация доступа в подвал. Построить подвальную лестницу допустимо в любом удобном месте. Для входа в гараж желательно, чтобы она оказалась в зоне входного узла.

Можно не делать прохода в гараж из жилой зоны, реализовав доступ к нему через двор.

Планировка подземного этажа с гаражом

Совершенно очевидно, что такой компромисс уже означает отказ от множества удобств, ради которых и был смысл устраивать подземный гараж.

Как утеплять подземный гараж

Для утепления ворот:

• Нарезается полосами шириной примерно 30 сантиметров пенофол или изолон. Длина материала равна высоте дверного полотна.
• Полосы крепятся к деревянному бруску строительным степлером. Перед этим дерево должно быть предварительно обработано олифой или пропиткой с антисептиком.
• Бруски фиксируются по периметру ворот таким образом, чтобы изолон достаточно плотно изолировал все щели, когда закрыты створки ворот.
• Изготавливается каркас.
• Конструкция крепится на воротах так, чтобы между брусками можно было надежно закрепить утеплитель, которым может быть пенопласт или пеноплекс. Утеплитель укладывается так, чтобы не оставалось зазоров. Если они остались, все щели уплотняются, а зазоры заделываются монтажной пеной.

Утепление стен подземного гаража из металла выполняется по технологии утепления ворот. При отделке помещения из бетона или кирпича прекрасно подойдет пенопласт, это более доступный материал.

Перед его укладкой:

• Делается по внутреннему периметру стен обрешетка деревянным бруском 20х20 миллиметров.
• На монтажную пену или клей крепится между брусками пенопласт. При этом не стоит оставлять мостиков холода и щелей.

Утеплитель защищается от возможных механических повреждений. Для этого берется:

1. фанера;
2. ДВП;
3. ГКЛ;
4. пластиковые панели.

При желании поверхности стен можно дополнительно обработать акриловыми красками, изготовленными на водной основе.

После отделки ворот гаража и стен следует проводить утепление потолка для подземной парковки авто. В этом случае пенопласт приклеивается специальным клеем, все стыки заделываются монтажной пеной.

Для увеличения надежности фиксации плит из пенопласта используются тарельчатые дюбеля, к потолку листовой материал крепится шурупами. На бетонные перекрытия следует устраивать деревянный каркас, который крепится саморезами.
