Элемент опалубки — профнастил для перекрытий

Таблица весов профнастила

Вес профлиста является важной его характеристикой, и не потому, что нужно рассчитывать возможности перевозки, а, в первую очередь, чтобы быть уверенным, что здание или строительная конструкция выдержит заданное количество профилированных листов. В данной таблице профнастила приведены значения весов самых популярных марок профлиста относительно квадратного и погонного метров материала (ширина заготовки полагается равной 1250 мм)

Поскольку каждый артикул профнастила может быть изготовлен из нескольких разновидностей стали, его масса также может варьироваться

В данной таблице профнастила приведены значения весов самых популярных марок профлиста относительно квадратного и погонного метров материала (ширина заготовки полагается равной 1250 мм). Поскольку каждый артикул профнастила может быть изготовлен из нескольких разновидностей стали, его масса также может варьироваться.

Марка профлиста	Толщина, мм	Вес погонного метра, кг	Вес кв. метра, кг
Несущий профнастил
Н57	0,7	6,5	8,67
Н57	0,8	7,4	9,87
Н60	0,7	7,4	8,76
Н60	0,8	8,4	9,94
Н60	0,9	9,3	11,01
Н75	0,7	7,4	9,87
Н75	0,8	8,4	11,2
Н75	0,9	9,3	12,4
Н114	0,8	8,4	14,0
Н114	0,9	9,3	15,5
Н114	1	10,3	17,17
Несуще-стеновой профнастил
НС35	0,5	5,4	5,4
НС35	0,55	5,9	5,9
НС35	0,7	7,4	7,4
НС44	0,5	5,4	5,4
НС44	0,55	5,9	5,9
НС44	0,7	7,4	7,4
Стеновой профнастил
С8	0,5	5,4	4,7
С8	0,55	5,9	5,13
С8	0,7	7,4	6,43
С10	0,5	4,77	4,77
С10	0,55	5,21	5,21
С10	0,7	6,5	6,5
С21	0,5	5,4	5,4
С21	0,55	5,9	5,9
С21	0,7	7,4	7,4

Полную характеристику профнастила С8 можно узнать, посмотрев следующее видео:

Стойки

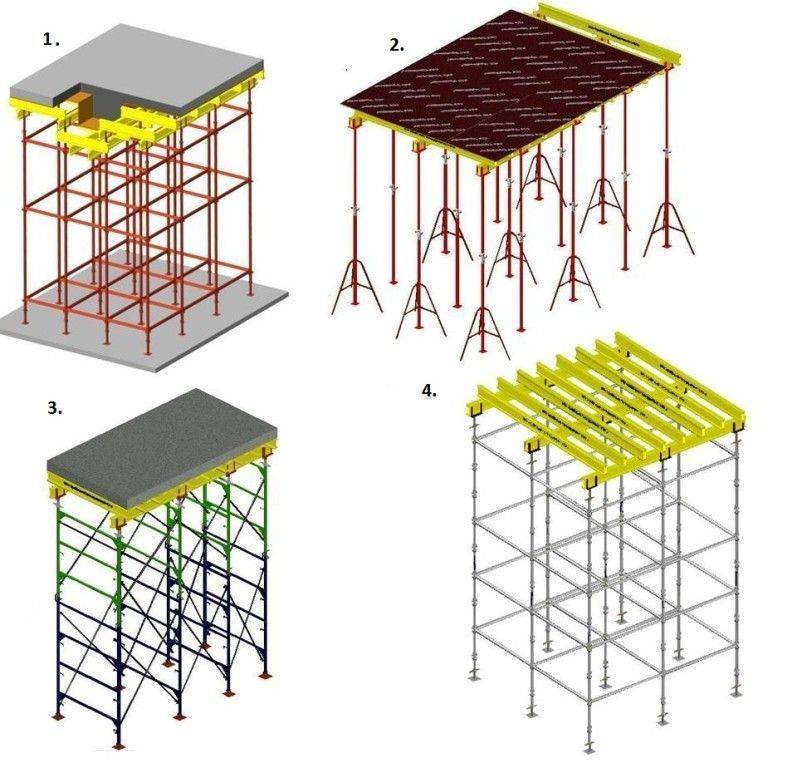

Вне зависимости от материалов горизонтальной основы конструкция опалубки удерживается стойками. Конструктивно они могут быть:

• телескопическими;
• объемными.

Последние чаще используются в промышленном строительстве. Частная застройка производится на телескопических стойках, состоящих из нескольких конструкционных элементов:

1	Унивилка или опорная вилка	Предназначена для крепления материала горизонтальной поверхности и фиксации балочного элемента. Изготавливается из металлической пластины толщиной 5 мм и 4 трубок квадратного сечения, приваренных по углам.
2	Телескопическая стойка	В стандартных вариантах имеется телескопическое крепление, дающее возможность регулировать высоту перекрытия.
3	Тренога или юбка	Обеспечивает устойчивость стойки, удерживает ее в вертикальном положении, воспринимая часть весовых при заливке раствора до момента его застывания.

Залитое перекрытие должно высыхать и отстаиваться в течении 4 недель

При установке опалубки необходимо правильно рассчитать расстояние между стойками. Для этого лучше воспользоваться услугами специалистов или сделать онлайн расчет при помощи опалубочного калькулятора.

Устройство перекрытия здания с использованием опалубки требует точного расчета нагрузки и наличия необходимых знаний и опыта, поэтому не стоит браться за проведение таких работ, будучи неуверенным в правильности вычислений. Технология монтажа монолитного перекрытия не ограничивается заливкой раствора. Необходимо дать высохнуть бетону в оптимальных условиях, не допустив растрескивания. Для набора полной прочности перекрытию следует отстояться в течение 4 недель.

Расчет монолитного перекрытия по профлисту

Устройство монолитного перекрытия по профнастилу представляет собой опалубку из металлического профилированного листа с уложенным поверх нее арматурным каркасом из металлических стержней.

Опирается эта конструкция на продольные металлические балки. Так монолитное перекрытие по профлисту передает нагрузку, действующую на перекрытие, на опорные конструкции каркаса и фундамент здания.

Монолитное перекрытие по профнастилу — размеры специализированного листа c ребрами для лучшего закрепления бетона

Профиль опалубки из профнастила, сечение металлических стержней арматуры и толщина монолитного перекрытия определяются эксплуатационной нагрузкой и величиной пролета между опорными балками. Толщина плиты обычно определяется соотношением 1:30

. То есть, если длина пролета равна 6,0 м, то слой бетона должен быть не меньше 200 мм.

При расчетах учитываются размеры будущего здания, расчетные нагрузки на перекрытия и вес самих строительных конструкций. Все это влияет на выбор сечения и профиля металлических балок и колонн каркаса, а также на характеристики фундаментов здания.

Монолитное перекрытие по профнастилу относится к особо ответственным строительным конструкциям, поэтому работы по монтажу таких конструкций выполняются только при наличии проектной документации на строительство. Проектная документация на монолитное перекрытие по профнастилу и расчет прочности металлических конструкции выполняются на основании СНиП II-23-81 «Стальные конструкции»

иСНиП 2.03.01-84 «Железобетонные и бетонные конструкции» .

Чертеж монолитного перекрытия по профнастилу

Поскольку эти расчеты достаточно сложны и трудоемки, при разработке рабочей документации на строительство и расчете нагрузок проектировщики используют специальное программное обеспечение, в том числе систему автоматизированного проектирования САПр

. В состав рабочей документации входят чертежи опалубки под монолитное перекрытие по профнастилу, чертежи армирования, все необходимые расчеты и спецификация материалов.

На этапе проектирования выполняется и технико-экономические расчеты. Они подтверждают насколько обосновано применять для данного конкретного сооружения монолитное перекрытие по профнастилу, цена которого несколько выше стоимости монолитных железобетонных конструкций с обычной разборной опалубкой.

Если вы уверены в своих силах и хотите самостоятельно произвести расчет монолитного перекрытия по профлисту, то советую использовать пособие 1987 года. Пусть Вас не смущает его возраст — за эти годы в строительстве мало что изменилось. На текущий момент— это самая подробная и точная из существующих инструкций по данной теме.

Однако Вы должны понимать, что неправильный расчет перекрытия — это не только дополнительные расходы, но и реальная опасность для жизни. Поэтому если Вы раньше не сталкивались с подобными расчетами, ради Вашей безопасности, настойчиво рекомендую обратиться к профессиональным проектировщикам.

Две возможные схемы расположения листов для монолитного перекрытия по профлисту, размером 9 на 12 метров

Наиболее целесообразно применение профнастила для перекрытий нестандартных размеров с большим количеством различных технологических проемов. В этих случаях велики затраты на изготовление индивидуальной щитовой опалубки и отсутствует возможность ее многократного использования.

Профнастил Н-114: область применения

Характеристики профнастила Н-114х750 и Н-114х600 определяют его сферу эксплуатации. Рельефный жёсткий профлист не используют для облицовки заборов или обшивки фасада ― на них не приходятся внушительные нагрузки, на которые рассчитан Н-114.

Из профлиста Н-114 монтируют крупные крыши с большими пролётами ― например, на ангарах, заводах, складах, стадионах. Для кровель используют лицевую сторону А (с узкими гребнями и широкими подошвами гофр). Н-114 можно монтировать на редкую обрешётку ― пролёты могут достигать 6 м. Это самонесущий профлист, он самостоятельно «держит» свой вес и отлично переносит снеговую нагрузку. Высокую несущую способность обеспечивают высокий профиль и дополнительные рёбра жёсткости.

Профлист Н-114 часто используют в качестве несъёмной опалубки. Материал выступает в качестве основы, которую заливают бетоном. После заливки профнастил не вынимают, поэтому опалубку и называют несъёмной.

Внимание: в процессе заливки профлист не должен деформироваться. Именно поэтому для несъёмной опалубки выбирают только прочный несущий материал, способный выдержать вес бетона

Такую технологию используют при монтаже плит межэтажных перекрытий. Для этого профнастил для перекрытий Н-114 заливают бетонным раствором. В результате получается железобетонная плита, которая способна выдерживать статические и динамические нагрузки и равномерно распределять их на фундамент и каркас.

Для несъёмной опалубки обычно используют оцинкованный профлист Н-114 без полимерного покрытия. Во-первых, профнастил скрыт под слоем бетона, декоративное покрытие незаметно. Во-вторых, материал практически не контактирует со внешней средой, а значит, коррозия исключена, оцинковки достаточно и дополнительная защита от ржавчины не требуется. В-третьих, оцинкованный профлист дешевле, в данном случае переплата за полимерный слой будет лишней.

Также профнастил Н-114 применяют для монтажа несущих конструкций и каркасных строений.

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

• точные размеры здания;
• учет нагрузок, которые создает перекрытие.

С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия. но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.

Пример для расчета:

1. К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
2. При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
3. Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
4. Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.

После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры.
Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.

Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.

Перекрытие по профнастилу, пример на видео:

Использование съемной и несъемной опалубок

Конструкции из монолитного железобетона используются не только при монтаже перекрытий. Бетонные работы — обязательный элемент при строительстве абсолютно любого капитального сооружения, будь то стены, перекрытие, внутренняя отделка или фундамент.

В связи с тем, что бетон в исходном состоянии представляет собой жидкую массу, появляется необходимость как-то ограничить его растекание, удержав бетон в пределах определенной формы до затвердевания смеси. Именно эту функцию и выполняет опалубка. Она может быть различных видов и изготавливаться из любого материала, способного выдержать давление бетона без деформации.

Профлист для несъемной опалубки в зданиях с металлическим каркасом

Для снижения себестоимости бетонных работ, опалубка обычно используется неоднократно. Поэтому для ее изготовления применяют материалы, не боящиеся воздействия влаги. Это может быть алюминий, листовой металл или бакелитовая фанера. Несмотря на многократное использование разборной опалубки, часто возникают ситуации, когда проще и дешевле сделать ее несъемной. Наиболее характерным примером такой ситуации может служить устройство железобетонных перекрытий в зданиях с металлическим каркасом.

При проектировании таких сооружений, очень часто используется переменный шаг установки колонн и несущих балок, что не позволяет использовать стандартную щитовую опалубку. При этом изготовление нестандартной опалубки приводит к образованию большого количества отходов и невозможности использовать ее повторно.

Профлист для опалубки – наполнение бетоном

В этом случае несъемная опалубка, профнастил которой кроме формообразующей роли выполняет еще и функцию листовой арматуры, становиться экономически целесообразной.

Советы по выбору

Современный рынок предлагает широкий ассортимент профнастила. Материал можно приобретать оптом или небольшими партиями. Профилированное стальное покрытие следует выбирать исходя из того, где оно будет применяться. При выборе стоит учитывать несколько рекомендаций специалистов.

Рекомендуется отдать предпочтение крупному производству. Именно там может быть качественное оборудование, которое гарантирует надежность материала.
Лучше всего приобретать профнастил непосредственно у производителя, а не у различных перекупщиков

В таком случае можно сэкономить и договорится о нужных размерах листов.
Важно внимательно изучить документацию к продукции. Там должен быть указан соответствующий номер ГОСТа

В документе можно найти все требования к качеству и техническим свойствам.
Защитное покрытие на профлистах необходимо тщательно осмотреть. Наличие малейших трещин или сколов – повод отказаться от покупки. Повреждения станут причиной скорого повторного ремонта.

Практичность стали всем известна на протяжении многих десятилетий. Дополнительное покрытие улучшает износостойкость и срок службы. Профлисты используются в различных сферах.

Расчет перекрытия

Для перекрытий выбирают профнастил с увеличенным количеством ребер жесткости

Всю нагрузку, которая возникает при эксплуатации здания, принимают на себя перекрытия. Они же сами и нагружают конструкцию. Поэтому перед тем как приступить к обустройству перекрытия по профнастилу, необходимо осуществить расчет его конструкции.

Перекрытие по профлисту проектируют, учитывая требования:

• СНиП 2.03.01-84 «Железобетонные и бетонные конструкции»;
• СНиП II-23-81 «Стальные конструкции»;
• «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва, Стройиздат, 1987).

При проведении расчетов исходят из того, что каждый лист по длине должен лежать на трех балках

Также принимают во внимание:

• габаритные размеры сооружения;
• параметры поперечных балок (длина, шаг установки и предполагаемая нагрузка);
• нагрузка на колонны;
• геометрические размеры профлиста;

Сечение арматуры и высоту плиты рассчитывают, учитывая предполагаемую нагрузку на перекрытие.

Толщина монолитной плиты зависит от расстояния между поперечными балками и может варьироваться в пределах 70-250 мм.

Количество и тип опорных металлических колонн, величина нагрузки и характеристики фундамента под каждую из них определяются исходя из веса монолитного перекрытия.

На расстояние между балками оказывает влияние глубина гофры – чем она больше, тем больше масса залитого туда строительного раствора, тем чаще должны устанавливаться балки.

Чтобы исключить прогиб листов, необходимо учесть вес полезной дополнительной нагрузки, которую может принять на себя перекрытие. При этом нормальной величиной для межэтажного перекрытия считается 150 кг/м² (при расчете это значение увеличивают на 33%).

Исходя из эксплуатационной нагрузки определяют поперечное сечение балок. Железобетон и профлисты соединяют вертикальными стержневыми анкерами, что позволяет передать последним часть нагрузки. При этом для трехметрового пролета понадобится профлист толщиной не менее 0,9 мм.

Все полученные в результате расчетов данные сводят в комплект рабочей документации и только после этого приступают выполнению работ.

О материале и технологии его изготовления

Сырьем для изготовления профилированных листов служит листовая (часто оцинкованная) сталь. Это высококачественный материал, чье использование регулируется правилами ГОСТ Р 52246-2004 и ГОСТ Р 52146-2003 (зависит от типа изготавливаемого покрытия). Технологическая цепочка содержит следующие этапы:

• Холодный прокат. Стальные заготовки проходят между катками (без предварительного прогрева). На выходе получаются гладкие (без рельефа) листы толщиной порядка 0,7-0,9 мм.
• Прессовка. В специальных формах-матрицах гладкие листы приобретают характерную профилированную форму. Вертикальные стенки играют роль ребер жесткости, благодаря которым материал увеличивает прочность и жесткость.
• Получение товарных качеств. Заготовки покрывают защитно-декоративным слоем. Покрытие может быть полимерным или лакокрасочным. Оно защищает от коррозии и делает продукт более разнообразным по внешнему виду, что расширяет его дизайнерские возможности (если это необходимо).

Нарезка. На завершающем этапе продукт нарезается в размер. Чаще всего у профлиста Н75 размеры стандартные, но возможна и нарезка по размерам заказчика.

Опалубка из профнастила — особенности изготовления композитных плит

В строительстве существует такой термин как «композитная плита». Это сталебетонная плита, в которой используется профлист для опалубки перекрытий. Профнастил выдерживает вес арматуры и бетонной смеси, при этом жесткость самого профиля позволяет использовать его в качестве дополнительной внешней арматуры. Кроме того, для стержней арматурного каркаса можно применить арматуру меньшего сечения, что значительно снижает затраты на устройство перекрытий такого типа.

Высота гофры и толщина профнастила в таких конструкциях взаимосвязана с расстоянием между несущими балками. Применение профлиста с большей высотой профиля и более высокой несущей способностью позволяет при разработке проекта увеличить расстояние между балками перекрытий. А при небольшой длине пролета можно использовать более тонкий и дешевый профлист с меньшей высотой гофры.

Устройство композитной железобетонной плиты с несъемной опалубкой из профнастила

При этом нужно учитывать то, что хотя длина профилированных листов может достигать 12 и более метров, лучше опирать их не на две, а на три балки с опорой посреди листа. Это исключит прогибание или деформацию листов профнастила при неравномерной нагрузке на опалубку в процессе бетонирования перекрытия. Крепить профнастил для опалубки к опорным балкам нужно в каждую волну. Это значительно увеличит жесткость композитной плиты на стадии твердения бетонной смеси

Размеры и вес

Длина одного профилированного листа может быть от 1.0 м до 14.0 м и нарезаться с метровой кратностью. Вес зависит от толщины материала. Данные по весу оцинкованного профнастила сведены в таблицу

Профиль	Толщина, мм	Площадь сечения, см.кв	Вес 1 пог.м., кг	Вес 1 куб.м., кг	Ширина заготовки, мм
Н75-750-0.55	0.55	6.8	5.8	7.8	1250
Н75-750-0.6	0.6	7.4	6.3	8.4
Н75-750-0.7	0.7	8.7	7.3	9.8
Н75-750-0.8	0.8	10.1	8.5	11.3
Н75-750-0.9	0.9	11.4	9.4	12.5
Н75-750-1.0	1.0	12.6	10.3	13.8

Для определения массы общей длины одного листа и общей массы партии пользуются следующими расчетами:

• Общая масса одного листа. Необходимо массу 1.0 м.пог. соответствующей толщины умножить на длину.
• Общая масса партии. Необходимо массу 1.0 м.пог. соответствующей толщины листа умножить на его массу или суммарную величину погонных метров. Полученную сумму необходимо умножить на число листов в партии, они должны иметь одинаковые значения длины и толщины.

Преимущества опалубки из пенополистирола для стен и фундаментов

• Пенопласт имеет высокие теплоизоляционные свойства, на выходе получаются утепленные стены, обладающие замечательной шумоизоляцией.
• Использование данного материала позволяет добиться быстрого строительства (при достаточном опыте).
• Опалубка из пенопласта для фундамента дает возможность сделать этот важнейший элемент конструкции дома энергосберегающим, теплым.
• Пенопласт защищает стены от грибков, гниения, не боится термитов;
• Невысокая цена блоков делает технологию хорошим выбором для тех, кто ищет оптимальное соотношение цены и качества.

Следует выбирать подрядчиков, которые умеют работать по такой технологии – несложной, но отличающейся от других. Кроме того, в помещениях некоторые потребители отмечают высокую влажность – приходится устраивать принудительную вентиляцию.

Технические характеристики

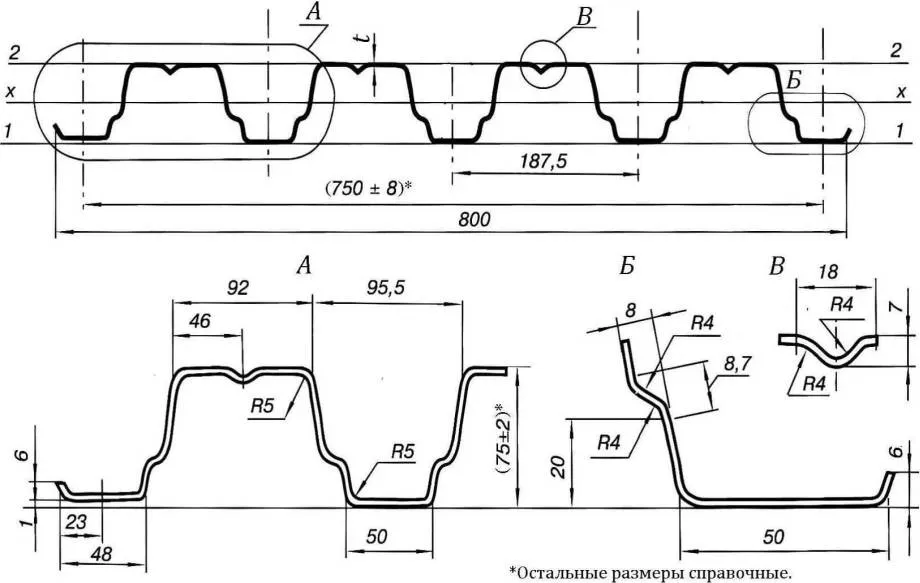

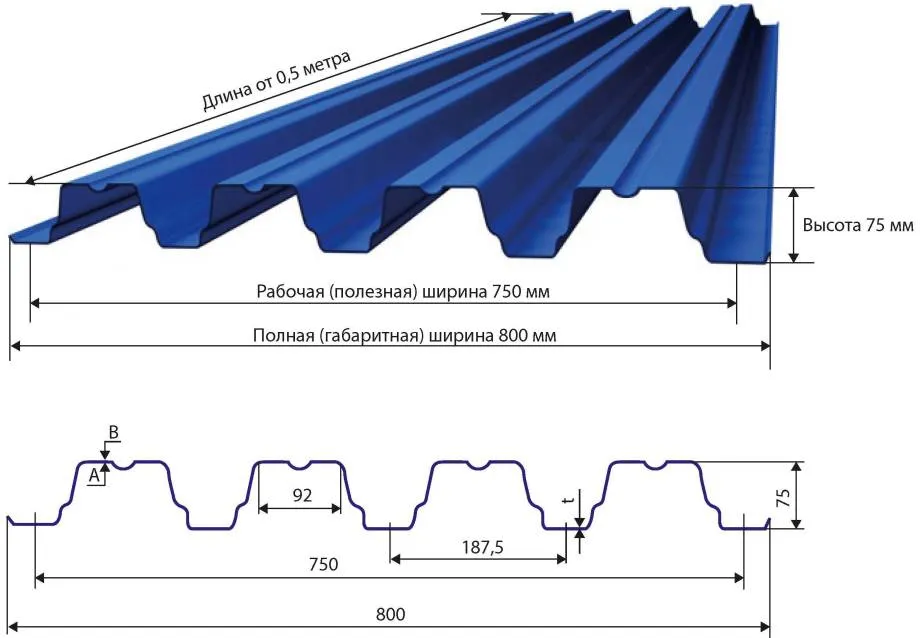

Правила ГОСТ регулируют порядок маркировки профлиста Н75 750 0,8; технические характеристики расшифровываются следующим образом:

• Назначение строймата: Н – несущий.
• Число 75 – высота трапеции (в мм). Высокий профиль предоставляет дополнительные преимущества для кровли: он хорошо ложится на разреженную обрешетку, к тому же быстро отводит воду с крыши.

• Число 750 – рабочая (полезная) ширина, в мм. Ее нельзя путать с габаритной (полной) шириной, которая всегда немного больше; например, для данной марки составляет 800 мм. Иногда полезная и полная ширина листа указывается через наклонную черту.
• Число 0,8 – толщина листа, в мм. Нельзя забывать, что с ростом толщины существенно растет не только прочность, но и масса.
• Иногда указывается дополнительная информация, например, номер цвета и тип защитно-декоративного покрытия.
• Длина листа обычно не указывается. Она варьируется в диапазоне 1-13 м, и материал чаще нарезают по желанию заказчика. Кратность порезки обычно составляет 1 м.

Профнастил Н75 используют в усложненных условиях, поэтому важно правильно рассчитать будущие нагрузки на конструкцию. Например, характеристики необходимо знать, чтобы определить общую массу кровли и количество листов для конкретной конструкции

Расчеты удобнее проводить с помощью онлайн калькулятора; кровли сложной конструкции точнее обсчитывают вручную.

Существуют таблицы зависимости веса от характеристик профлиста 75: размеров (длины, ширины) и толщины, а также таблицы зависимости веса 1 п. м. длины или 1 полезного квадратного метра от толщины стали.

Коротко о профнастиле

Профлист для заливки перекрытий представляет собой полотна из тонколистовой стали. Заготовкам придается волнистая форма методом холодной прокатки. Стоит отметить, что изначально сырьевой материал имеет длину в 6 метров. То есть товарный продукт будет также ограничен этим параметром.

Готовые к использованию образцы чаще обработаны с обеих сторон только антикоррозийным сплавом на основе цинка. С целью декорирования финишных листов дополнительно на одну или обе стороны наносится полимерная краска.

В продажу профлист поступает в трех вариантах:

• С – стеновой;
• НС – несущий стеновой;
• Н – несущий.

Для устройства перекрытий применяется профлист третьего типа. Он характеризуется сравнительно большей прочностью за счет высокого профиля. Если выбрать окрашенный с одной стороны лист, то он может использоваться как готовый потолок. Его дополнительно отделывать не придется длительное время. Материал применяется также для кровли, где полимерное покрытие может прослужить свыше 10-50 лет в зависимости от состава краски. За счет изначального оцинкования в целом профлист не нуждается в защите более 25 лет.

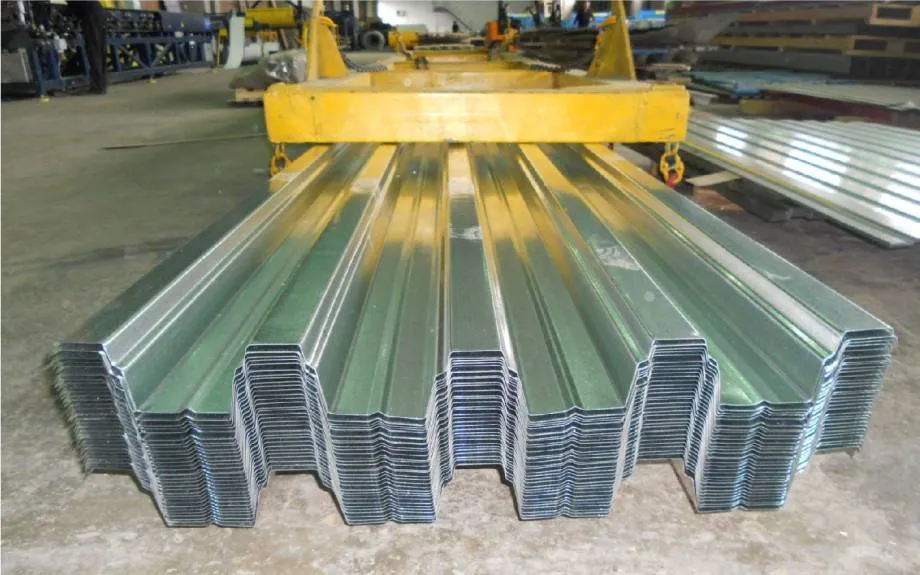

Несущий тип профнастила с высокой волной и гладкой поверхностью Источник rostov-nd.dipos.ru

Плюсы несъемной опалубки

Профлист в случае с полами и потолками выполняет одновременно три важные задачи. Полотно является несъемная опалубка для перекрытия, армированием по всей площади плиты, надежной защитой для бетона от любых условий эксплуатации кроме перепадов температур. Последнее обосновано тем, что металл отлично проводит тепло и холод.

Малая толщина тонколистовой стали определяет два плюса: простой раскрой и низкий вес. Первое позволяет изготавливать несъемную опалубку перекрытия фактически любой геометрической формы по плоскости и с изгибом вдоль профиля. Второй момент позволяет производить подъем и установку заготовок без специального оборудования. Также сформированный настил в сумме будет оказывать незначительную нагрузку на несущие конструкции в сравнении с заливаемым бетоном.

Профиль полотен – это своеобразные ребра жесткости, которые способствуют общему усилению монолитного перекрытия из профлиста и бетона

Это важно, так как в этом случае заметно сокращаются сметы по устройству опорных конструкций на крупных площадях. Стоит отметить зависимость числа, например, колонн и высоты волны профлиста: тем меньше, чем выше и наоборот

Если это гараж или иное небольшое подсобное помещение, то дополнительные подпорки вовсе не понадобятся.

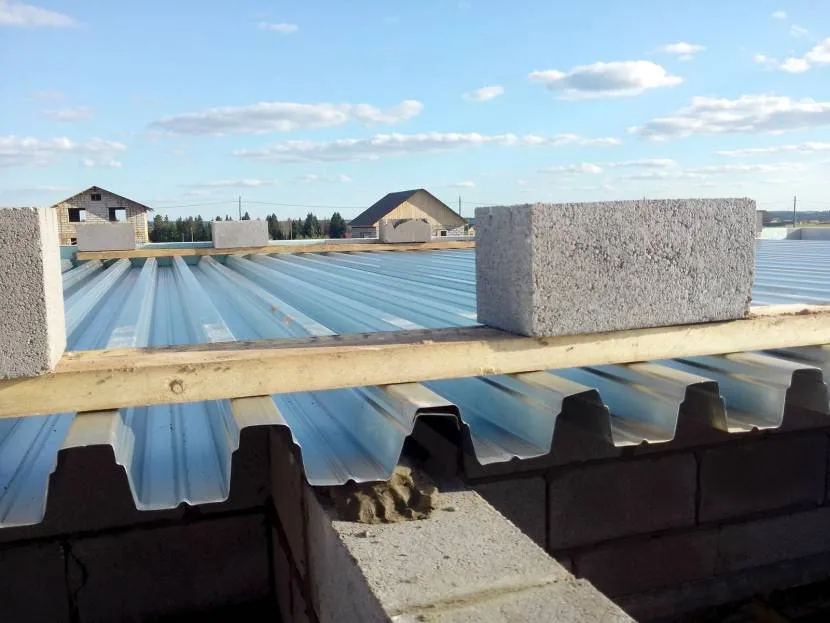

Пример устройства опорной системы под стальную опалубку над грунтом Источник kontakt-keramika.ru

Как сделать перекрытие по профнастилу

В случае самонесущей конструкции монолитного перекрытия по профнастилу:

1. Выставляем опоры и укладываем на них несущие балки. Балки располагаются перпендикулярно короткой стороне заливаемого участка, параллельно длинной.
2. Укладываем на балки профнастил. Канавы должны быть параллельны короткой стороне комнаты. Профнастил укладываем с перехлестом в одну волну и закрепляем листы между собой саморезом. Это делается для того, чтобы при заливке бетоном, лист не подняло и бетон не пролился.
3. В нижнюю часть профлиста, к канавки кладем расчетную арматуру на фиксаторы бетонного слоя.
4. Верхняя сетка выполняется из более тонкой арматуры или кладочной сетки. Что именно использовать и размер ячейки сетки вам подскажет конструктор или программа для расчета перекрытия.
5. Если профлист опирается НА стену, а не упирается В нее, то надо будет заделать боковые отверстия в нем. Можно задуть пеной, использовать обломки камня, кирпичей и т.п. + пену, использовать цементный раствор. На ваше усмотрение и фантазию.
6. Заливаем перекрытие бетоном. Марка бетона М 350.
7. Укрываем, по возможности, залитое перекрытие пленкой, чтобы избежать быстрого высыхания и растрескивания. Поливаем 2-3 дня перекрытие водой.
8. Как минимум одну неделю перекрытие должно выстояться перед нагрузкой. Подпорки убирают спустя 4 недели.
9. Можно снять профнастил, если он съемный.

В случае, если у вас перекрытие по балкам:

Процесс идентичен, за исключение пары моментов. Балки располагаются параллельно короткой стороне, а профлист укладывается поперек балок, т.е. канавками вдоль длинной стороны комнаты.

Шаг и сечение балок, как и армирование и толщину плиты, надо обязательно рассчитывать у конструктора или программой. Не полагайтесь на «опытных» соседей или сомнительные советы в интернете. Здесь ошибка в расчетах может стоить весьма дорого. Как в прямом, так и в переносном смыслах.
