Для чего и как правильно произвести расчет арматуры для ленточного фундамента?

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования. Самостоятельно рассчитать арматуру на фундамент можно различными способами:

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

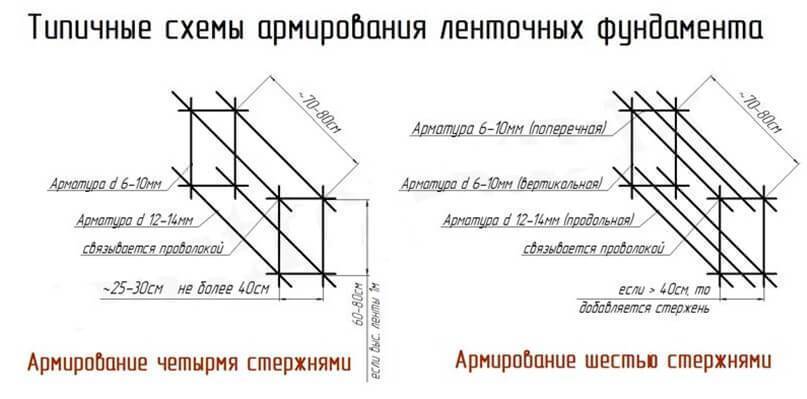

Схема закладки

Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.

Защитный слой

В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:

• совместную работу всех частей;
• защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ;
• огнестойкость.

В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.

Расстояния между арматурой

Расстояния между отдельными прутьями выбирают не меньше диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов – 30 мм.

В стеснённых условиях допускается арматуру располагать пучками.

Продольное армирование

Для стороны фундамента длиной до 3 метров допустимо использовать стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Общее сечение прутков продольной арматуры выбирают не менее 0,1% от поперечного сечения фундамента.

Например, для ленты шириной 40 и высотой 100 см, сечение равно 400х1000=4 000 000 мм². Суммарное сечение всех продольных прутков должно составить 0,1%, т.е. 400 мм².

Выбрать нужное количество стержней можно с помощью таблицы.

Диаметр прутка, мм	Общее сечение прутков в зависимости от количества стержней, мм
1	2	3	4	5	6	7	8	9
10	75	155	235	315	390	470	550	630	710
12	115	225	340	450	565	680	790	900	1020
14	155	310	460	615	770	925	1080	1230	1385
16	200	400	605	805	1010	1210	1410	1610	1810

Согласно таблице, для фундамента сечением 40х100 см необходимо 6 продольных прутков 10 мм или 4 штуки 12 мм.

Расстояния между осями продольных отрезков арматуры не должно быть больше 40 см, а стержней в одном уровне не может быть меньше 2. Одна арматура используется только в фундаментах тоньше 15 см.

Поперечное армирование

Задачи поперечно-вертикальной арматуры:

• ограничить образование трещин;
• удерживать продольные прутки от смещения;
• закрепить продольные стержни от выпучивания в любых направлениях.

Поперечные детали устанавливают везде, где проходят продольные прутья.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25% от наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг установки поперечных элементов — не более 50 см, при высоте ребра больше 15 см.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
6. Таким образом, для выполнения фундамента необходимо:
7. 1080 метров прутка класса A-III D16;
8. 540 метров прутка класса A-I D6.

9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Армирующий материал

Выбор материала является достаточно важным этапом. Для армирования ленточного фундамента своими руками применяют стальные стержни разного сечения или стеклопластиковую арматуру. Но чаще всего используют металл.

Основная горизонтальная арматура имеет сечение прутов от 12 до 24 мм. Стержни, которые будут располагаться вертикально, являющиеся вспомогательными. Поэтому обычно сечение вертикальных прутов от 4 до 12 мм. Такая большая разница обусловлена разбросом в нагрузках на основание и находится в прямой зависимости от вида почвы и веса конструкции.

Вспомогательные вертикальные пруты устанавливают, если высота фундамента превышает 15 см. При этом используют арматуру сечением 6-8 мм класса А1. Каркас собирают из стержней и хомутов, очищая их от ржавчины. Если необходимо, пруты выпрямляют и режут. В качестве соединения прутов используют вязальную проволоку и крючок. Сварочные работы можно выполнять, если на прутах присутствует маркировка «С».

На выбор диаметра оказывает влияние число горизонтальных уровней и схема армирования ленточного фундамента.

Стоимость подобного полуавтоматического крючка – вполне доступная, а работа пойдет значительно быстрее и потребует меньше сил

Сам крючок расположен на своеобразной ножке, имеющей нарезанные пазы по типу спирали. Предусмотрен возвратный пружинный механизм, находящийся внутри рукоятки крючка.

Работает этот инструмент следующим образом: крючком цепляют петли проволоки и подтягивают их вверх, прилагая усилие. В это время ножка при выходе из рукоятки, при перемещении спиральных пазов по направляющим выступам, проворачивается, делая несколько оборотов, скручивая два конца проволоки между собой до упора узла к скрепляемым элементам каркасной конструкции. При необходимости операция повторяется – до достижения требуемой затяжки узла. Таким образом, на увязку точки требуется сего одно-два поступательных движения.

Стеклопластиковая или металлическая (стальная) арматура – сравнительная характеристика

Если еще не решили какую арматуру выбрать, то нужно взвесить все плюсы и минусы обоих видов армирующего материала.

Преимущества стальной арматуры:

• прочность (при равном удельном весе в 9 раз прочнее, чем
  композитная. При одинаковом диаметре, стеклопластиковая арматура в 4 раза
  легче);
• упругость (выдерживает большую нагрузку на прогиб);
• доступность;
• сложное, но возможное изгибание прута;
• устойчивость к внешнему воздействию;
• диапазон диаметров от 6 до 80 мм;
• максимальная длина 11,7 м.

Преимущества стеклопластиковой арматуры:

• низкая себестоимость (практически равноценна со стальной –
  разница в 30% в пользу стеклопластика, но из-за меньшего веса удается
  значительно снизить затраты на транспортировке);
• предусмотрена любая строительная длина стержня;
• удобная транспортировка (малый вес + упрощение
  погрузочно-разгрузочных работ);
• легкий вес (почти в 4 раза легче стальной при одинаковом
  диаметре);
• высокий показатель упругости;
• высокая прочность на разрыв (в 2,5 раза больше чем у
  металла);
• не проводит тепло (способствует дополнительному повышению
  сохранности тепла, исключает образование «мостиков холода», в отличие от
  использования металлической арматуры);
• спокойно переносит критически низкие (до – 70 °C) и высокие
  температуры (до + 100 °C);
• радиопрозрачна (не создает электромагнитных помех, не
  экранирует);
• не проводит электричество (диэлектрик);
• сохраняет свои свойств при воздействии солей (морская вода),
  щелочей и кислот;
• не подвержена появлению коррозии (можно использовать в
  агрессивной среде, в условиях контакта с водой);
• диапазон диаметров от 4 до 20 мм.

Сравнение стеклопластиковой арматуры со стальной (металлической)

(сравнивание отличий подробно описано в таблице)

Сравнение стеклопластиковой арматуры со стальной (металлической) – таблица

Расчет стоимости арматуры для фундамента

Арматуру и проволоку чаще продают на килограммы. Потому найденное количество прутка потребуется перевести в массу. В том месте, где собираетесь приобрести пруток, узнаете, сколько весит погонный метр и сколько стоит тонна изделий необходимого вам размера.

Перемножив найденный метраж на вес одного метра, получите требуемую массу. Из нее узнаете, сколько это будет стоить.

Таблица с весом одного метра арматуры и метража одной тонны

Например, посчитаем во сколько обойдется арматура для плитного фундамента (см. выше). Пусть пруток использовать будут 14 мм. Один его метр весит 1,21 кг. Всего арматуры нужно 650 м. Масса будет 650 * 1,21 = 786,5 кг. Округлим до 800 кг. Пусть одна тонна стоит 25 тыс. руб. На арматуру потребуется 0,8 * 25000 = 20000 рублей.

Для устройства рассчитанного нами ленточного фундамента понадобится 84 м прутка на 12 мм. Его метр весит 0,888 кг. Всего масса будет 0,888 * 84 = 74,592 кг. Будем считать, что нужно 80 кг. Стоит тонна практически те же 25 тыс. руб.  То есть на профилированный пруток потребуется 0,08 * 25000 = 2 тыс. руб. Стоимость гладкой арматуры считается также. Обойдется она примерно в 1,5 тыс. рублей.  Итого, армирование ленточного каркаса обойдется в 3,5 тыс. руб. (плюс стоимость проволоки, она считается аналогично).

Какую схему лучше выбрать

Существует две основные схемы армирования, которые чаще всего используются для усиления основания под малоэтажные постройки:

• четырьмя прутами;
• шестью прутами.

В соответствии со СНиП 52-101-2003, соседние стержни арматуры должны располагаться на расстоянии 40 см (400мм) в одном ряду. Крайняя продольная арматура должна находиться на расстоянии 5-7 см (50-70 мм) от боковых стенок основания. Поэтому, если ширина основания составляет более 50 см, то лучше использовать схему армирования шестью прутами.

В зависимости от этого выбирают диаметр стальных стержней.

Обычно для ленточного основания используется укладка прутов «в клеточку».В этом случае все пруты крепятся под углом 90°. Для продольного расположения применяют арматурные материалы класса А3, имеющие круглую форму.

Параметры арматуры для фундамента

Количество и размеры стального прутка зависят от нескольких факторов:

• Типа фундамента (плитный, свайный, ленточный).
• Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
• Веса самого здания (типа используемого строительного материала, этажности).

Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении —  14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

Шаг укладки арматуры

Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания  он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.

Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу.  Если ширина больше, используют в одном ряду три или четыре прутка.

Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов

Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см

Схема каркаса

Схема армирования фундамента – это правила, по которым собирается каркас. Для каждой конструкции выбирается своя схема, поэтому и расчет армирования проводится для каждого варианта по отдельности. На основе схемы рассчитываются:

• количество арматуры;
• ее вес;
• параметры сетки;
• способы соединения стержней;
• направленность конструкции (горизонтально или вертикально);
• сечение арматуры.

Чтобы провести все эти расчетные действия, необходимо понять, из каких элементов собирается каркас. Фундаментная сетка состоит из продольных и поперечных прутков, уложенных с определенным шагом. Соединяются они между собой сваркой, вязальной проволокой или муфтами.

В ленточных фундаментах схема – это несколько рядов продольных прутков, установленных друг над другом и связанных между собой поперечными элементами. В плитных конструкциях может быть уложен один ряд сетки или несколько.

В столбчатых фундаментах устанавливаются вертикальные прутки, соединенные между собой горизонтальными поперечными элементами. Сечение каркаса может быть треугольным, квадратным или круглым. Арматура в сваях буроналивных устанавливается вертикально по окружности.
