Расчет покрытия для кровли
Удобный в использовании калькулятор кровли позволит узнать количество необходимого материала по квадратным метрам, количество доборных и комплектующих элементов. Если вы затрудняетесь с проведением расчета, закажите обратный звонок. Менеджеры Grand Line предоставят вам подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты, доставки и составят точную смету.
Расчет кровли осуществляется после проведения необходимых замеров. Полученные размеры необходимо ввести в соответствующие поля калькулятора. При измерении стоит учитывать следующие параметры:
- наклон и геометрия крыши (односкатная / двускатная, шатровая, мансардная, вальмовая);
- наличие люков и других элементов, которые оставляют без кровельного покрытия.
Размеры чертежей, планов здания могут значительно отличаться от фактических размеров. Максимально точный расчет произведет только высококвалифицированный специалист.
При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента
Особое внимание уделяют размерам скатов
Перед проведением расчета необходимо выбрать материал (профнастил или металлочерепица). Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами, крепежами. Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой.
Программа позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме вы можете подобрать оптимальный вариант для вашего дома.
Как рассчитать софиты для крыши?
Наш калькулятор позволит справиться и с этой задачей в режиме онлайн. Расчет софитов производится автоматически с учетом материала (металл / ПВХ). Софиты используются для обшивки карнизов и фронтонных свесов.
При необходимости вы можете отказаться от расчета саморезов, утепления, доборных элементов и комплектующего. Это снизит стоимость заказа. Расчет производится с учетом запретных длин и перехлестов листов.
После завершения расчета добавьте заказ в корзину. Доставка кровельного материала возможна в любой регион Российской Федерации.
Расчет площади четырехскатной кровли
Вальмовая крыша из металлочерепицы — это четырехскатная конструкция, которая состоит из двух боковых скатов и двух вальм. Вальмы — дополнительные скаты, которые закрывают пространство между боковыми скатами.
Схема обустройства ската вальмовой крыши.
Чтобы можно было обеспечить крыше надежность и прочность, перед тем как приступить к ее строительству, понадобится правильно произвести расчеты вальмовой крыши.
Крыша — это не обыкновенная конструкция, которая завершает строительство дома. Она является еще и основным элементом, который защищает здание от различных климатических воздействий. Помимо того, крыша будет определять внешний всей постройки, потому как она бросается в глаза при первом взгляде на нее.
Установка вальмовой крыши из металлочерепицы должна производиться осторожно и тщательно, потому как от того, насколько правильным будет ее сооружение, напрямую зависит срок службы здания и внутренние условия в помещении для жилья. Для того чтобы крыша из металлочерепицы получилась максимально надежной и смогла обеспечить комфортное нахождение людей в доме, следует тщательно рассчитывать площадь, не допуская при этом ни единой малейшей ошибки
Для того чтобы крыша из металлочерепицы получилась максимально надежной и смогла обеспечить комфортное нахождение людей в доме, следует тщательно рассчитывать площадь, не допуская при этом ни единой малейшей ошибки.
Вентиляция мансарды
Вентиляция мансардных крыш может быть осуществлена без проблем естественным движением воздуха снизу вверх. Для этого следует только грамотно расположить все слои кровельного пирога. В некоторых случаях для улучшения выхода воздуха из помещения используют коньковые аэраторы.
Они устанавливаются вместо конька на в верхней точке крыши по всей длине ребра. Для предотвращения попадания в них различных посторонних предметов они защищены специальной решеткой. Вместе с естественными продухами, сделанными снизу в свесе, такой тип проветривания является отличной вентиляцией.
Его преимущества заключаются в следующем:
- Обеспечивании эффективного проветривания помещения;
- Поддержка оптимального микроклимата мансарды;
- Продление срока эксплуатации кровли.
Для того чтобы установить коньковый аэратор, следует придерживаться определенных правил:
- Угол ската крыша должен быть не более 45 градусов;
- Наличие коньковых продухов;
- Монтаж конька вентиляции по всему прогону;
- Создание герметичности вентиляционного конька;
- Расположение срезов конька на расстоянии 30 сантиметров от сквозных элементов кровли.
Если правильно расположить все части вентиляционной системы, мансарда будет хорошо проветриваться, как летом, так и зимой.
Вентиляция мансарды
Стропильная система вальмовой крыши: составляющие элементы
Каркас вальмовой крыши состоит из следующих элементов:
- прогон;
- опорная доска;
- мауэрлат;
- обрешетка;
- затяжки;
- подкосы;
- нарожники;
- стропила рядовые;
- стропила диагональные;
- стропила накосные.
Стропильная система полувальмовой крыши состоит из тех же элементов конструкции.
Таким образом, детали крыши образуют стропильную ферму, в основании которой — несколько треугольников. А, как известно, треугольник – самая жесткая геометрическая фигура. Следовательно, и ферма будет иметь высокие показатели жесткости. Основными несущими элементами конструкции являются стропильные ноги. Их установка производится в соответствии с выбранным углом наклона ската кровли.
Мауэрлат необходим для равномерного распределения массы всей стропильной системы крыши, всех ее элементов, на стены здания. Стропильные ноги нижними торцами опираются на наружные стены здания. Верхние торцы стропильных ног опираются на подконьковый брус, либо на промежуточные прогоны
Промежуточные прогоны и подконьковый брус имеют свое немаловажное предназначение. Они передают нагрузку на несущие стены, при помощи системы стоек
В зависимости от типа кровельного материала, выбранного сечения, стропильные ноги располагают на расстоянии до 2м друг от друга. Благодаря стропилам, крыша способна выдерживать любые влияния: вес кровельного покрытия, давление от осадков, нагрузку, создаваемую ветром.
Различают стропила двух видов:
Висячие опираются на две опоры, без промежуточной поддержки. Например, на стены сооружения. Вальмовая стропильная система такой конструкции работает на сжатие и изгиб. Так же конструкция создает распирающее горизонтальное усилие, которое передают стенам. Подобное усилие можно снизить посредством металлической или деревянной затяжки, соединяющей стропильные ноги. Затяжку можно расположить в основании стропил. В данном случае, она будет нести функцию балки перекрытия. Это наиболее популярный вариант при возведении мансардной или чердачной крыши. Так же затяжку можно расположить выше. В таком случае, никаких функций она не будет иметь, кроме закрепляющих.
Наслонные стропила
Наслонные стропила, как правило, устанавливаются в тех домах, где имеются столбчатые опоры либо средняя несущая стена. Торцы наслонных стропил опираются на наружные стены здания. Соответственно, средняя часть стропильной системы опирается либо на несущую внутреннюю стену, либо на опоры. Элементы данной стропильной системы функционируют аналогично балкам – на изгиб. При соответствующей периметру здания — ширине стропильной системы, крыша выйдет более легкой, потребуется гораздо меньше затрат на пиломатериалы. Соответственная, такая система более выгодна с точки зрения экономических затрат.
В процессе монтажа стропильной конструкции, наслонные и висячие фермы вполне можно чередовать. Так, например, в местах, где отсутствуют промежуточные опоры, используется вариант висячих стропил. В тех местах, где промежуточные опоры в наличии, используют наслонный вариант. Наслонные стропила монтируют в том случае, если расстояние между опорами не более 6 метров. Если имеется в наличии дополнительная опора, то ширину перекрытия можно увеличить наслонными стропилами до 12 метров. Если имеются еще две дополнительные опоры – то до 15 метров.
Для того, что бы соединение было более прочным и надежным, его можно закрепить дополнительными саморезами или болтами, нагелем и скобой. Что бы соединить между собой составные части затяжек, используют зуб, болты и накладки из прочного металла.
Помните, что согласно требованиям СНиП, возведение стропильной системы должно происходить в соответствии с техническими правилами безопасности.
Очень часто конструкция стропильной системы вальмовой крыши состоит из конструктивных элементов, таких как шпренгель, который необходим для усиления прочности накосных стропил. Как правило, элементы стропильной системы выпускаются из дерева, а точнее из хвойных пород. Предварительно их высушивают до такого состояния, пока влажность будет составлять около 15%.
В случае, когда предполагается устанавливать стропильные ноги с большими пролетами, это не только увеличивает их длину, но и придает еще большую прочность. Так же, для того, что бы конструкции стали более защищенными от воздействия окружающей среды, их необходимо покрывать защитными растворами. Такая операция может показаться затратной, однако обработка поспособствует увеличению срока службы стропильной системы.
Датская полувальмовая крыша

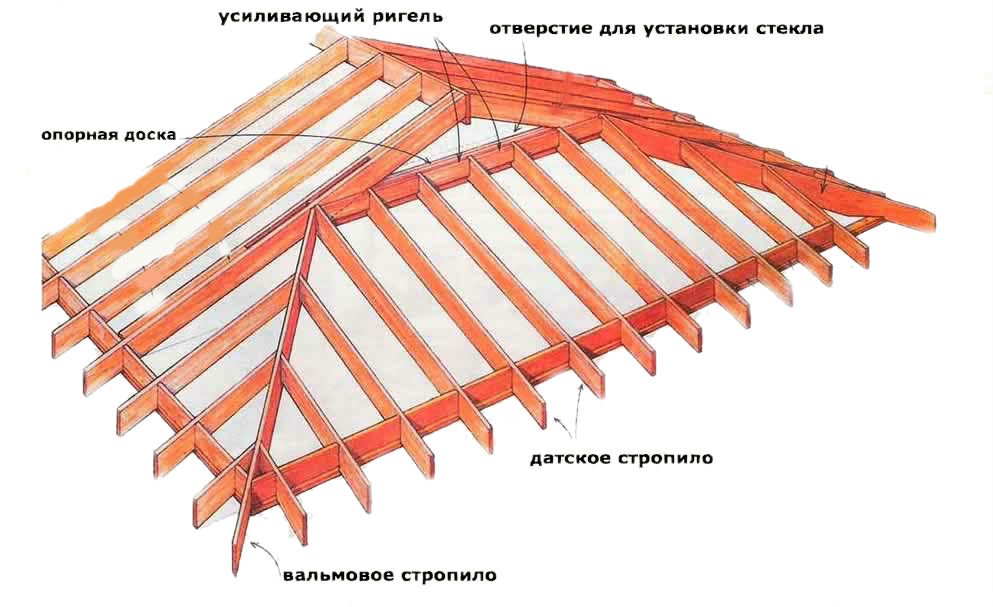

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.
Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.
Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).
Стропильная система четырехскатной крыши: датской полувальмовой
При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:
- Крайние стропила делают сдвоенными.
- Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.
Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.
Материалы и крепеж
Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.
Пиломатериалы
Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.
Крепеж
Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.
Выбор крепежа зависит от материала стен:
- В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.
Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.
Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.
Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.
Усиление стропильной системы
В том случае, когда уклон вальмовой крыши не слишком большой (что влечет снеговые нагрузки), необходимо провести усиление стропильной системы. Для этого необходимы шпренгельные фермы и сами шпренгели.
Что же такое шпренгель? Это брус, который следует укладывать на две стороны так, что бы они сходились углом. На данный брус необходимо установить вертикальные стойки, которые будут поддерживать диагональное стропило. Это можно проводить не только в верхней части, но и в нижней части накосного стропила.
В случае если необходимо усилить верхнюю часть, то следует использовать шпренгельную ферму. В таком случае вертикальная стойка усиливается за счет пары подкосов. На этом этапе основная работа по устройству стропильной системы – заканчивается.
Калькулятор вычисления площади вальмовой крыши
Расчет вальмовой кровли может быть выполнен с использованием онлайн-программ нахождения площади. Можно подобрать калькулятор, соответствующий выбранной конструкции.
Односкатной
Пользователю потребуется ввести значения в запрашиваемые поля. Нажав кнопку расчета, он получит значение нужного ему параметра.
Двускатной
Чтобы посчитать площадь такой конструкции, нужно знать габариты сторон жилища. Помимо этого, требуется определиться с высотой конструкции и размерами свесов.
Четырехскатной
Перед тем как рассчитать 4 х скатную крышу дома, нужно определиться с размерами скатов. Для треугольных компонентов требуются значения высоты и основания, для трапециевидных – также и верхней стороны. Расчет четырехскатной крыши выполняют, подставляя эти данные в нужные поля. Искомое значение равно сумме площадей всех скатов.
Мансардной
Эта конструкция включает в себя два ската с каждого бока. Они имеют разные углы уклона. Такую крышу можно достроить на готовый дом. В результате образуется добавочное пространство без возведения обычного этажа. Введя данные в поля калькулятора, можно получить значение площади. Материалы для кровли нужно выбирать тщательно: боковые скатовые части отличаются крутизной склонов.
Какую информацию получают строители
Профессиональные застройщики тоже активно используют в работе такие калькуляторы. Что им это дает?
Параметры стропил
Самые важные нагруженные элементы любой крыши – это стропила, именно от них имеют прямую зависимость все главные эксплуатационные характеристики. Каждая стропилина обозначается своим индивидуальным номером, рассчитана ее длина. Это касается всех видов как обыкновенных, так и накосных стропилин, нарожников. Теперь застройщик может правильно разметить стропилины, без проблем сориентируется с дальнейшим использованием коротких отрезков.
Подробный план дает возможность правильно разметить и установить стропила
Но это не все, калькулятор выдает очень подробный детализированный чертеж, на котором можно увидеть технологию запиливания узлов примыкания стропилин:
- расстояние от верхнего торца ноги до нижнего. Этот параметр дает возможность сделать требуемый угол наклона примыкания элементов;
- углы боковых запилов — этими плоскостями нарожники фиксируются к наслонным стропилинам.
Точный расчет помогает грамотно выполнить узлы примыкания стропил
Теперь при отрезании каждой стропильной ноги нет необходимости пользоваться угольниками.
Не каждый застройщик умеет обращаться с такими измерительными инструментами, что увеличивает вероятность ошибок. Их трудно исправить, последующая правильная подгонка уменьшает длину доски, ее уже нельзя устанавливать на планируемое место. Соответственно, надо изменять углы примыкающих плоскостей, а это опять может стать причиной ошибки.
Общие данные вальмовой крыши
Последний, но не мене важный, блок информации. Для общего представления подается площадь кровли, длина карнизов и конька. На основании данных об общей площади застройщик подсчитывает кровельные материалы с учетом их типа. Есть перечень всех элементов стропильной системы, их длина и количество. Данные суммируются, дается общий метраж стропильных ног и объем необходимых пиломатериалов на основании их ширины и толщины.
С помощью онлайн-расчетов застройщик получает точное количество кровельного покрытия
Что касается обрешетки, то и здесь калькулятор оказывает значительную помощь застройщикам – они знают длину каждой рейки в зависимости от ряда ее фиксации. Заготовки можно отрезать на земле и на крышу подавать уже подогнанные рейки, уменьшается количество отходов, ускоряются работы. Кроме того, значительно повышается безопасность строительных работ, пилить на земле легче, чем делать это на высоте в неудобном положении. По обрешетке также подсчитывается общая длина и кубатура пиломатериалов.
По результатам расчетов закупается необходимый объем пиломатериалов для стропильной системы
Расчет стропил 25.01.2016
25.01.2016 Александр Уважаемый Доктор Лом! Прошу Вашего совета, помочь в конструировании стропильной системы дома. Сейчас немного расскажу о проекте, а потом выложу все картинки по делу. Значит так, строю сам, читаю сам, учусь сам, в общем все сам, так как, увы, не богат.
На данный момент осенью возвел коробку кирпичного дома в два этажа, размеры 12 м на 8,2 м. Толщина стена изнутри: кирпич 250, 10 см пенопласт и облицовка в полкирпича 120. Перекрытия деревянные. Стропильную систему увидите на картинках. Руководствовался форумами, книжкой Савельев А. А. “Конструкции крыш. Стропильные системы” вашим сайтом, конечно), ну и личным опытом, который еще только набираю. Это будет холодный чердак, с хозяйственным помещением посередине, крыша без утепления, материал кровли – металлочерепица. Шпильки для мауэрлата конечно же не заложили, потому как планировалась крыша в другом направлении, ну и просто забыли, поэтому буду ложить брус 150х100 широкой стороной по горизонтали и крепить его двураспорными анкерами к стене.Стропила наслонные, опираю на мауэрлат с использованием опорного бруска, как на картинке, к стропилам прибиваем кобылки. Выпуск 400 – 500мм. Нарисовал подкосы, схватки, затяжки, единственное, мне кажется, не хватает, как бы выразиться, “фронтальных подкосов”, то есть чтобы крыша не упала вперед.(см вопрос №3)
Расчёт площади кровельного покрытия

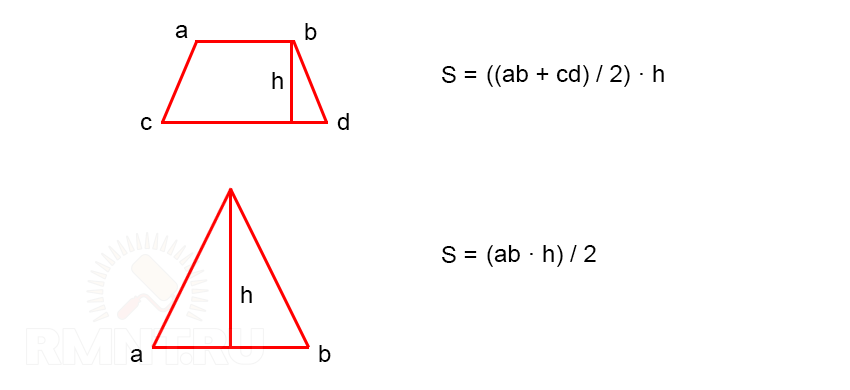

Этот расчёт сводится к определению площадей трапеции (ската) и треугольника (вальмы).
Выполним расчёт для нашего примера.
1. Площадь одной вальмы при CD = 3,52 м и AB = 8,0 м, с учётом свеса 0,5 м:
S = ((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м 2
2. Площадь одного ската при BL = 12 м, CF = 7,044 м, ED = 2,478 м, с учетом свесов:
S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м 2
Суммарная площадь кровельного покрытия:
S Σ = (18,09 + 29,85) · 2 = 95,88 м 2
Совет! При покупке материала учитывайте раскрой и неизбежные потери. Материал, производимый элементами большой площади, для вальмовых крыш не самый оптимальный вариант.
Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.
Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид. Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.
Вальмовая крыша стропильная система состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

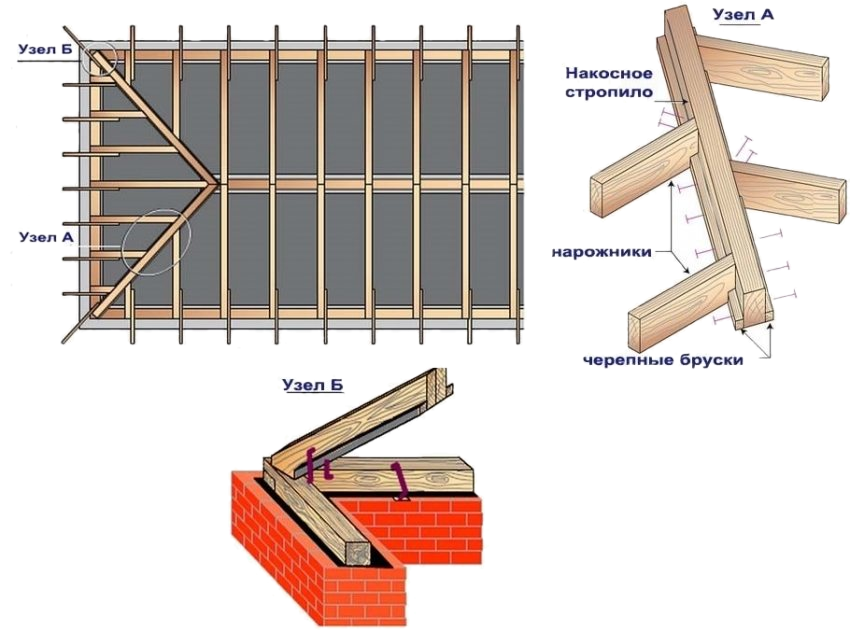

Основные узлы вальмовой крыши
- Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
- Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
- Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
- Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.
Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди
Вальмовая крыша стропильная система — схема соединения основных узлов конструкции
Виды вальмовых крыш
Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).
Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической , однако по своим характеристикам значительно превосходит её.
Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.
Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.
Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.
Примеры расчета стропил и обрешетки
Внимание: в текст статьи были внесены некоторые изменения с целью упрощения процедуры расчета
Дано:
Планируется такой себе двухэтажный домик 8х10 м, высота этажа 3 м (с учетом междуэтажных перекрытий). Место строительства – Московская область. Дом с пятью несущими стенами: 4 наружные и одна внутренняя, толщина наружных стен – 0.51 м, толщина внутренней стены – 0.38 м. Кровля – волнистые асбестоцементные листы. Стропильная система – двускатная кровля с опорными стойками по центральной несущей стене, шаг стропил – 1 м, обрешетка – доски необрезные толщиной 25 мм. Чердачное помещение – нежилое.
Примечание: Для большей надежности лучше сделать сплошной настил и дополнительную гидроизоляцию рубероидом перед укладкой шифера, но ограничимся расчетом бюджетного варианта.
