Расчет вальмовой крыши: как рассчитать размеры кровли, пропорции ее элементов, какие чертежи и формулы в этом помогут?

Особенности строительства вальмовой кровли

При возведении вальмовой крыши необходимо придерживаться следующих рекомендаций:

коньковый брус и система стропил изготавливаются из материалов одинаковых по толщине;
для крепления коротких стропил используют примыкания к угловым стропилам, а не к коньковому брусу;
вальмовая крыша должна иметь оптимальную высоту, низкая кровля потребует дополнительных опор, а высокая увеличит площадь кровельных материалов;
длительная служба вальмовой кровли возможна только при использовании в строительстве сухих брусьев из дерева хвойных пород, прошедших предварительную антисептическую обработку.

Работа с онлайн калькулятором

Для того, чтобы использовать калькулятор и выполнить расчет требуемых на дом кровельных материалов и утеплителя, нужны следующие действия:

начертить чертеж будущей крыши – для того, чтобы выполнить замеры с целью определения длины и ширины кровельных скатов.

внести результаты замеров в соответствующие графы калькулятора;
выбрать тип кровельного материала (профнастил, металлочерепицу или фальцевую кровлю), его толщину и цвет;
программа калькулятора позволяет изменять длину листов профиля и их толщину;
указать – будет ли утепляться крыша;
согласиться или отказаться от расчета софита.

Обращаем внимание, что калькулятор не определяет те данные, которые изначально должны задаваться застройщиком:

угол наклона ската крыши;
размеры стропил;
объем древесины для изготовления стропил и обрешетки;
площадь фронтона.

Расчёт угла наклона, высоты и веса кровли

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».

Угол наклона

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Под каким углом строить кровлю, решают, ориентируясь на финишный материал

Таблица: угол наклона для крыш с разным покрытием

Рекомендуемыйугол наклона крыши	Финишное покрытие
1–2°	Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики
2–3°	Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала
3–10°	Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки.
10–15°	Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя
13–15°	Черепичное глиняное покрытие
15–17°	Асбестоцементные листы усиленного профиля
17–20°	Кровельная листовая сталь с развальцовкой соединений
18–35°	Профнастил, металлочерепица
27–44°	Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки
38–45°	Дранка, щепа, натуральный гонт
40–60°	Голландская черепица
5–90°	Асбестоцементный шифер
20–90°	Искусственный шифер

Высота конька

Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.

При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.

Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:

Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
По таблице найдём, что тангенс угла в 40° равен 0,84.
Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.

Видео: вычисление высоты и угла наклона кровли

Вес

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.

В вес кровли включают все материалы вплоть до теплоизоляционных плит

Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:

Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.

Таблица: вес 1 м² материалов для устройства кровли

Материал	Вес 1 м²
Шифер	10–15 кг
Ондулин	4–6 кг
Керамическая черепица	35–50 кг
Цементно-песчаная черепица	40–50 кг
Битумная черепица	8–12 кг
Металлочерепица	4–5 кг
Профнастил	4–5 кг
Контробрешётка	18–20 кг
Обрешётка	8–12 кг
Стропильная система	15–20 кг

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Возможности конструктора

Сервис КАЛК.ПРО – это универсальный помощник для начинающего и профессионального мастера, с помощью которого можно изготовить действительно надежную и безопасную конструкцию. Однако необходимо понимать, что программа выполняет расчет кровли на основании введенных данных и не учитывает их корректность, кроме исключительных случаев, когда конструкция гарантировано будет неустойчивой

При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки

Московская область», СП 31-101-97 «Проектирование и строительство кровель».

На данный мы предоставляем расчет следующих кровельных конструкций:

крыша односкатная;
крыша двускатная (двухскатная, щипцовая);
крыша четырехскатная (вальмовая);
крыша четырехскатная (шатровая).

Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!

Среди основных возможностей конструктора необходимо выделить ( – только на КАЛК.ПРО):

Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
Параметры крыши. Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
Габариты дома. Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
Мауэрлат. Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
Расчет стропил. Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
Утеплитель. Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
Пароизоляция. Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
Обрешетка и контробрешетка. Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
Листы ОСП (OSB). В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.

Нашими профессиональными калькуляторами кровли пользуются многие специалисты – если вы хотите использовать их в коммерческих целях, вы можете убрать наш водяной знак и загрузить свой логотип.

Размеры обрешётки

Методика расчета обрешетки достаточно проста. Для нахождения параметров обрешетки знать площадь кровли и размер пиломатериалов.

К примеру, S крыши — 100 м², а параметры доски 25×150×4000 мм (толщина, ширина и длина), то:

площадь одной доски = 0,15 * 4 = 0,6 м²;
количество досок для обрешетки 100 / 0,6 = 167 шт.;
объем (в м³) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
объем всех досок 100 × 0,015 = 1,5 м³.

Для обустройства сплошной обрешетки потребуется 1,5 м³ досок. Для разреженной — нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками.

Если планируется сделать сплошную обрешетку, то достаточно взять удельный вес материала, который планируется использовать. Например, вес плиты ОСП или фанеры составляет 650 кг/м³.

Расчёт крыши в онлайн-калькуляторе

Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:

ширину основания кровли с торца дома (не прибавляя ширины свесов);
длину основания крыши сбоку здания (не учитывая протяжённости свесов);
высоту конька (расстояние от будущего основания до конькового бруса);
длину свеса (не менее полуметра).

Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.

Расчёт паро- и гидроизоляции

Необходимое количество материала для изоляции крыши от пара и влаги определяют, зная площадь кровельного ската.

При расчёте количества гидроизоляционной плёнки не следует забывать о том, что 15% материала уходит на создание нахлёстов

Представим, что перед нами стоит задача закрыть пароизоляционной и водонепроницаемой плёнками крышу с двумя одинаковыми скатами длиной 5 м и шириной 4 м. В этом случае вычислительные действия будут следующими:

S_c = 5 · 4 ·2 = 40 м² (площадь двух скатов кровли).
S = S_c · 1,15 = 40 · 1,15 = 46 м² (необходимое количество каждого изоляционного материала с учётом нахлёста, который должен составлять 15% от площади кровли).

Без расчёта площади, высоты, нагрузок и других параметров кровли уверенность в надёжности сооружения не придёт ни к одному хозяину дома. Все размеры будущей крыши надо знать заранее, чтобы не допустить никаких накладок.

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

ВАЖНО!
Всю информацию о характеристиках вышеуказанных параметров можно узнать из СНиПа 2301-99.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

в расчет высоты крыши берутся противопожарные требования к дому;
размер помещения не должен быть помехой техническому обслуживанию;
обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

ОБРАТИТЕ ВНИМАНИЕ!
Эти параметры следует учитывать в совокупности, чтобы обеспечить надежный и долгий срок эксплуатации крыши.

Вальмовая крыша своими руками пошагово – видео

В программе показан процесс монтажа стропильной системы двухскатной вальмовой крыши с центральным эркером по короткой стене.

После того, как стропильная система готова можно приступать к монтажу кровельного покрытия, специфика крепления которого определяет необходимость монтажа обрешетки на стропильных ногах.

Монтаж стропильной системы вальмовой крыши – длительный процесс, который требует внимание к каждому этапу выполнения работ – от расчета и выбора материала, до установки деталей и усиления узлов крепления. Но, при правильном выполнении всех этапов, результатом станет красивая и надежная крыша для частного дома

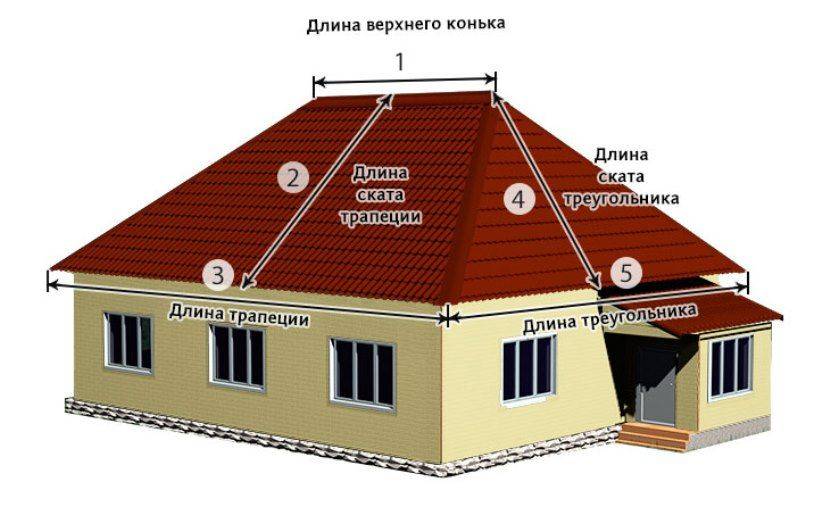

Расчет параметров четырехскатной крыши

Калькулятор расcчитывает длину стропил, высоту и площадь кровли 4-х скатной крыши.

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши. Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Угол наклона граней (скатов) крыши в градусах

Шатровая крыша

Вальмовая крыша

Мы будем рассматривать 2 типа 4-х скатной крыши: 1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке). 2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

Расчеты вальмовой кровли

Проведенный правильно расчет даст возможность оборудовать крышу, система какой будет прочной, неопасной, симпатичной и надежной. И даже если у вас есть желание заняться строительством самостоятельно, то для исполнения полного комплекса расчетов и квалифицированной маркировки понадобится приглашение специалиста. По другому результаты неверных вычислений могут быть пренеприятное . Не забывайте, что помимо вычисления показателей стропилин потребуется расчет и для всех других, используемых для крыши, компонентов.

Расчеты изготавливаются по обычным формулам

Непременным будет и производство добавочных разметочных реек с нанесёнными на них отметками всех установленных дистанций – это значительно понизит риск появления возможной оплошности.

Для квалифицированного исполнения монтажа стропилин нужно учитывать неточности расчета кровли. При этом выполняется очень конкретная статья и ведется определение всех мест фиксирования стропилин.

Размечивание создается при помощи установки 2 главных точек. Самая первая располагается на нижней обвязке сооружения (мауэрлате), определенно по самому центру стены. Вторая – в середине бруска конька. Главное стропило обязано быть положено конкретно между этими 2-мя упомянутыми точками.

В проектах, предполагающих присутствие только 3 стропилин, установочное место оставшихся устанавливается очень легко. От уже закреплённого главного стропилины отмеряются туда и обратно отрезки, равные половине расстояния до бруска конька. Потом, строго паралельно основному, добавочные стропилины ложатся на эти отмеченные точки. Если например кол-во стропилин превосходит 3, то они ложатся по пролеткам конька одинаково.

Если вальмовая кровля строится собственными руками, то застройщику необходимо взять во внимание, что одинаковое распределение достигается дроблением длины конькового бруска на число, которое на единицу больше всего количества укладываемых стропилин – данный показатель демонстрирует расстояние, нужное для установки. Показатель длины главных стропилин можно установить несколькими способами

Показатель длины главных стропилин можно установить несколькими способами.

Совершенно простым, но не очень комфортным, считается вариант, согласно которому стропилины ставят на месте грядущей фиксирования. Потом на дереве очерчивается нужный для спила контур, по какому и отпиливается ненужная часть.

Второй, намного удобный, способ расчета системы стропил собой представляет математический расчет. Ставится высота пролета конька и длина проекции стропилин на поверхность крыши. Потом, согласно теоремы Пифагора, создается расчет длин стропилин. В этом варианте замер материала и отпиливание избытков выполняется на земле, а на кровлю подымаются уже готовые к монтажу детали.

Система вальмовой кровли напоминает собой систему палатки

И самый обычный прием, по какому комплекс коэффициентов длины стропилин и их зависимость от размеров сооружения и разных высот коньковых пролетов берутся в специализированных ремонтных справочниках. В этом варианте необходимо только узнать конкретные размеры согласно чертежу кровли, являющемуся частью общего проекта дома.

Каждый проект обязан принять во внимание угол наклона крыши. Чтобы установить расстояние, на каких будут закреплены промежуточные стропилины, за точку отсчета подбирается единственное стропило

Данную точку устанавливают на мауэрлате. Расчеты должны учесть, что длина стропилины обязана полностью совмещаться с дистанцией между углом строения и самой точкой.

Следующие стропилины ставятся одинаково с фиксацией их нижних концов на мауэрлате, а верхних – на диагональном стропилине. Вальмовые стропилины при этом ставятся с угловыми, образующими двускатную часть крыши, встык.

Тоже следует помнить о многих нюансах, например как размеры кровли, зависящие от размера всего здания. Чем тяжелее проект грядущей кровли, особенно сложные и больше конкретные расчеты нужны.

Чем тяжелее проект грядущей кровли, особенно сложные и больше конкретные расчеты нужны

Параметры расчета

Онлайн-калькулятор рассчитает крышу по таким параметрам:

длина основания и свесов, высота подъема, ширина заложения;
шаг стропил и сорт древесины;
параметры обрешетки;
снеговая и ветровая нагрузка.

При минимальном наборе данных можно получить расчет необходимых стройматериалов с учетом климата и конструкции.

Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши:Ширина заложения A1 (см) Ширина заложения A2 (см) Длина основания D (см) Высота подъема B1 (см) Высота подъема B2 (см) Длина боковых свесов C (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки(см) Расчёт снеговой нагрузки:Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.
Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.
Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.
Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.
Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.
Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Общедоступные данные

Перед тем как рассчитать крышу дома, нужно решить какая конфигурация этой крыши вам больше подходит.

Пару слов о популярных видах крыш

Иллюстрации	Рекомендации
	Односкатная конструкция. Эта конструкция самая простая и не дорогая в обустройстве, но подходит она разве что для небольших хозяйственных построек шириной 3–4 м. Угол наклона здесь зачастую не превышает 15º, соответственно уровень снеговой нагрузки будет высоким, что неизбежно приведет к быстрому износу стропильной системы и всей кровли.
	Двускатная конструкция. Для двускатной крыши кровельного материала нужно больше, но зато это едва ли не самая устойчивая и долговечная конструкция. Для любителя вполне реально возвести такую кровлю своими руками, а рассчитать крышу для дома с классическими двумя скатами не составит большого труда.
	Двускатная сложная кровля. В этой конструкции основной проблемой для любителя могут стать ендовы, а также стыковка карнизных свесов и коньковые соединения. Калькулятор кровли, конечно, учитывает эти моменты, но для обустройства сложных конструкций лучше нанимать профессионалов.

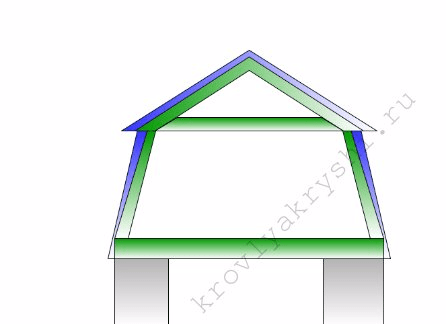

	Мансардная или ломаная крыша. Оптимальный вариант для обустройства жилого чердака. Расчет крыши с ломаными скатами относительно прост, здесь верхняя часть рассчитывается по двускатной схеме, а потом добавляются свесы.

Терминология

Чтобы выполнить расчет крыши в интерфейс любого онлайн калькулятора нужно занести начальные данные, а для этого нужно как минимум знать, как называются основные узлы и детали.

Стропила — несущие деревянные балки, на которые укладывается кровельный пирог. Минимальное сечение стропильной ноги 50х150 мм. В магазине можно купить балку длиной до 6 м, если вам нужно больше, то балки придется наращивать. Кстати цена на стропильный лес самая высокая;
Мауэрлат — деревянная балка, укладываемая по периметру сверху наружных стен. Такая балка может быть наборной или цельной, сечение мауэрлата стартует от 100х100 мм;
Затяжка — горизонтальная перекладина, стягивающая 2 смежные стропильные ноги в двускатной конструкции;
Стойка — вертикальный брус, который поддерживает наиболее нагруженные узлы кровли;
Прогон — прогоны бывают боковыми и коньковыми:

Коньковый прогон устанавливается либо в верхней точке между стропилами, либо непосредственно под этим соединением;
Боковые прогоны также монтируются горизонтально, опираются на стойки и служат для промежуточной поддержки стропильных ног.

Подкос — это брус, подпирающий стропильную систему под определенным углом, зачастую этот угол равен 45º;
Лежень — брус, который монтируется на внутренние простенки дома и служит для опоры стоек;
Обрешетка — это деревянный настил для кровельного покрытия. Минимальная толщина досок обрешетки 25 мм.

Расстояние между досками обрешетки называют шагом обрешетки, этот параметр рассчитывается в зависимости от вида кровельного покрытия, к примеру, под шифер шаг обрешетки будет порядка 50 см, а под мягкую битумную черепицу нужно набивать сплошной настил;

Ширина основания — это расстояние между противолежащими стенами дома, на которые опираются стропильные ноги;
Высота подъема — это расстояние от балок перекрытия (пола чердака) до конька крыши. Именно от высоты подъема зависит угол наклона кровли;
Свес — расстояние от стены дома до среза кровли. Классическая инструкция, а также ГОСТ 24454-80 требуют, чтобы это расстояние было не менее 50 см.

Структура стропильной системы напрямую влияет на прочность крыши.

О калькуляторе

Для расчета вальмовой крыши можно воспользоваться несколькими способами: вручную или с помощью специальных строительных программ (калькуляторов). Для ручного вычисления понадобятся хорошие знания в алгебре и геометрии. Формула расчета вальмовой крыши состоит из суммы площадей 2 треугольников (вальм) и 2 боковых скатов трапециевидной формы. Площадь вальмовых скатов высчитывается по всем известной формуле равнобедренного треугольника. Площадь трапеции более сложная и вычитается по формуле, представленной на рисунке ниже.

Рассчитать площадь вальмовой крыши гораздо проще и точнее с помощью онлайн калькулятора. Сервис поможет быстро получить все необходимые параметры.

База калькулятора содержит сведения о самых популярных видах кровельных материалов – металлической, керамической, цементно-песчаной, битумной черепице и других покрытиях. Чтобы получить результат пользователь должен отметить нужный кровельный материал, размеры основания крыши, длину свесов, планируемый шаг стропил, сорт и параметры древесины для обрешетки и отметить регион застройки. Далее система выдаст полный расчет вальмовой крыши дома по выбранным параметрам.

Важно: калькулятор подготовит отчет с учетом данных метеорологической службы района застройки, будет учтена средняя скорость и сила ветра, интенсивность осадков

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конька Источник st-par.ru На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета и монтажа кровли любой сложности, а также реконструкции и перестройки домов под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

Существуют и определенные недостатки:

Многочисленные отходы материалов

Сложность проведения расчетов

Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Как грамотно провести расчет вальмовой крыши: формулы и порядок действий
