Каких размеров должны быть окна в котельной?

Варианты обустройства

Отдельные типы имеют прямую зависимость от видом отопления, системы подачи, топлива и габаритов всей постройки. Отталкиваться необходимо от массы факторов. Это и объем котельной для газового котла, нормы в частном доме, параметры комплектующих (насосы, радиаторы, объем водных масс), расположение зоны.

Посмотрим, как решения предусматривает современный строительный рынок. И какие из них будут самыми оптимальными в той или иной ситуации.

Модульный тип

Особый вид, который представляет собой сразу собранную конструкцию. Габариты небольшие, в пределе 2.5 м. Соединяется со зданием с помощью специальной трубы, которая покрывается специальным утеплением. Ведь при наших зимах значительных расход тепла в этой точке будет обеспечен. Работает на различном виде топлива, чаще всего на дизельном. Хотя допускается и газ, и твердое топливо. Имеет специальное покрытие, которое удерживает тепло, но может обогреть постройку лишь небольших размеров. Обычно устанавливается лимит до 1.3 тысяч кубических метров.

Главная особенность – возможность смены дислокации. Такую конструкцию можно в любой момент отключить и перевезти в другое место.

Газ

Итак, какой должна быть котельная в частном доме, стандарты при газовом оборудовании. Требования уже жестче. Все те же 15 кубов при общей площади не менее 6 м2. При этом поверхность стен, пола, потолка обязана не допускать возгорания. Причем не только при нагревании до определенной температуры, но даже и под воздействием открытого пламени. Это элементарные правила пожарной безопасности.

Все двери открывают сугубо наружу, и их размер должен достигать хотя бы 80 см. Стоит уточнить, что функционировать должна также система вентиляции, чтобы в случае необходимости допустим был слив излишней воды.

Минимальное расстояние от устройства до ближайшего окна – один метр. Следует также отметить, что, хотя сам монтаж больших котлов в отдельной постройке подразумевает установку только у глухой стены, он должен быть расположен не в упор к ней. Самый маленький возможный промежуток составляет 30 см.

Электрокотельная

Это щадящий вид. Можно смело игнорировать повышенные требования к вентиляции, ведь не выделяется серьезных запахов, газов и прочих отходов при работе. Этот бойлер разрешается ставить даже внутри жилья, никаких препятствий нет. Электричество опасно лишь перепадами, поэтому в обязательном порядке ставится предохранитель и заземляются выходы и клеммы. Такой регламент подразумевается при работе со всеми электроприборами высокой мощности.

Все техусловия по объему помещения для котельной электрического типа в частном доме гораздо проще, чем для газа. Но стоит помнить и о том, что в итоговом ценовом значении газ обходится значительно дешевле. И эта колоссальная разница в перспективе легко перекрывает недостатки, связанные с излишними трудностями при монтаже. Через пару лет все затраты легко окупаются на экономии посредством цены топлива, ведь энергия у нас в стране влетает в копеечку.

Котел на твердом топливе

Тут есть парочка своих особых моментов. В первую очередь, площадь возрастает, вместо привычных 6 квадратов необходимо уже 8. А также рабочая зона вокруг котла снижается до 10 см.

В остальном, отличия не слишком большие

Только большее внимание уделяется огнеупорности покрытия и стен. И если нет доказательств, что отделка не воспринимает открытый источник огня, то понадобится еще одна мера защиты

Это лист стали, который наносится по всему пространству толщиной более 2.4 мм. Крепится любым удобным образом на усмотрение домовладельца.

Дизельный

Это самый опасный вариант. У таких моделей есть привычка при неправильной эксплуатации возгораться и даже взрываться. И если минимальный размер котельной в частном доме СНиП определяет как 6 или 8 м2, то в этом случае придется прибавить еще 1 м. Но только в случае, если горелка располагается близко к стене. Ведь до опоры должно быть не менее метра. Причем в эту зону нужно еще и поместить резервуар с водой, которой в экстренном случае заливает помещение. А значит, придется еще сильнее увеличивать конечную площадь, чтобы не перекрыть доступ к котлу.

Легкосбрасываемые ограждающие конструкции

Хороший вариант остекления котельной – легкосбрасываемые конструкции (ЛСК). При взрыве они быстро разрушаются, образуя отверстие для сброса избыточного давления.

Такие конструкции позволили снизить количество разрушений в результате взрыва газового оборудования. Площадь такого окна в котельной частного дома не будет отличаться от обычного.

Легкосбрасываемая конструкция внешне и по теплоизоляционным свойствам не отличается от обычного окна

Использование армированного стекла не даёт такого результата и часто становится причиной для передачи кинетической энергии от взрыва на помещения в частном доме.

Установив обычное пластиковое окно в котельной частного дома, нельзя быть уверенным в безопасности эксплуатации, потому использование ПВХ-конструкций запрещено.

В качестве ЛСК принято использовать поликарбонат, триплекс или сталинит. Требования 2020 года привели к использованию новых материалов, а листовое стекло постепенно уходит в прошлое.

Можно поставить стеклопакеты, но это потребует установки лекгосбрасываемой конструкции окна.

Какие варианты предусматривает ГОСТ

В нормативных документах прописаны два варианта замены стекла на специальные окна с особой конструкцией.

1. Первый предусматривает установку особого стеклопакета с поворотным элементом. Особенность такой конструкции – лёгкость отворота рамы даже при минимальном избыточном давлении. Окно должно раскрыться полностью наружу при взрыве и снизить давление в котельной.
2. Второй вариант включает в себя установку рамы со смещаемым элементом. При взрыве окно должно полностью откинуться наружу, предоставив выход избыточному давлению. Створки могут открываться горизонтально или вертикально.В такие конструкции устанавливают защитные механизмы, которые легко разрушаются при возникновении повышенного давления.

Все ЛСК проходят государственную сертификацию и получают маркировку.

Так, ЛСКОС может дополнятся буквой Ж, свидетельствующей о разрешении применения в жилых помещениях. П или С будут обозначать конструктивные особенности створки и механизма открытия окна.

Сертифицированная продукция должна быть с маркировкой ГОСТа, используемого при производстве изделия.

Нормативные документы

Автономная система обогрева и горячего водоснабжения частного дома предполагает использование различного рода отопительных котлов. Громоздкие агрегаты и блоки управления с приборами контроля, как правило, размещаются в отдельном помещении. Эта комната должна быть спроектирована с учетом ряда предписаний из действующих нормативных документов. В частности, относительно требований к остеклению окон в котельной рассматриваются три базовых регламента.

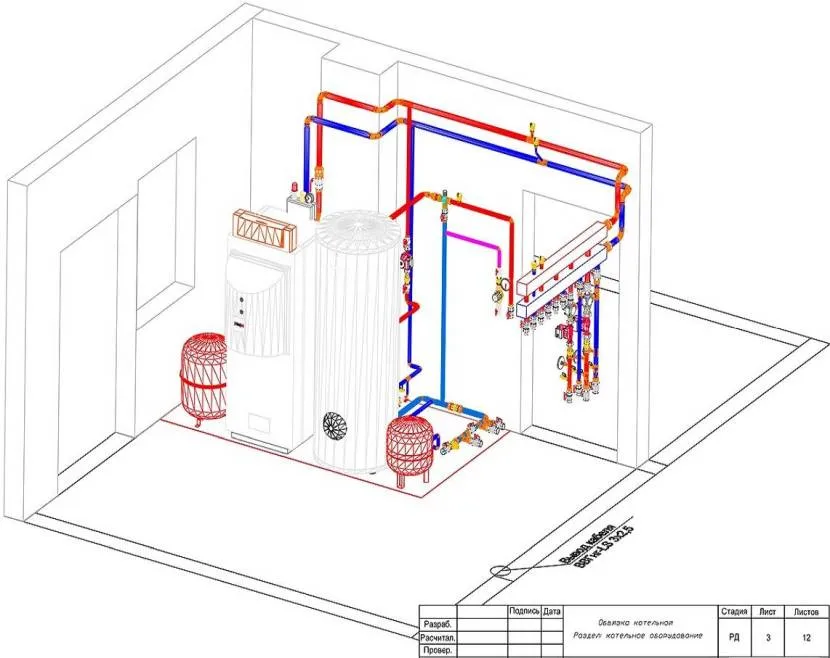

Проект котельной с газовым отопительным котломИсточник waysi.ru

СП 42-101-2003

В соответствии с документом в помещении, где установлено газовое оборудование радиационного либо конвективного действия, должно быть установлено окно с форточкой или фрамугой. В качестве альтернативы допускается организация приточно-вытяжной вентиляции, но она не сбрасывает избыточное давление в случае взрыва газового оборудования. Размеры вентканала определяются техническими расчетами.

Здесь же прописаны условия, которым должны соответствовать стеклопакеты как часть легкосбрасываемых ограждающих конструкций:

• площадь свыше 0,8 кв.м при толщине стекла 3 мм;
• 1 кв.м – 4 мм;
• 1,5 кв.м – 5 мм.

Площадь окна в газовой котельной без учета оконного профиля определяется по объему помещения. Соотношение показателей выглядит так: 0,03 кв.м на каждый кубометр. Также при эксплуатации оборудования с газовым топливом необходимо исключать материалы для сборки конструкций, которые могут стать причиной появления искр.

Стандарты газовой котельной в частном домеИсточник mykitchendesign.ru

ГОСТ Р 56288-2014

В этом документе прописаны технические требования к легкосбрасываемым оконным конструкциям со стеклопакетами (ЛСОКС). На случай взрыва внутри котельной должны быть предусмотрены поворотные и смещаемые створки, которые открываются в сторону улицы. Крепление секций может быть с вертикальным либо горизонтальным шарниром.

Кроме основной маркировки с идентификатором ЛСОКС должно быть дополнительное обозначение:

• ПР – промышленное предприятие;
• Ж – жилое здание;
• П – с поворотной створкой (степень открывания равна или превышает 90 градусов);
• С – смещаемая конструкция.

Технические характеристики окон в котельной частного дома выглядят следующим образом:

• нормативная температура эксплуатации остекления находится в пределах от -30 до + 45 градусов по Цельсию;
• класс звукоизоляции – Д (снижение шума минимум на 26 дБ);
• класс воздухопроницаемости – В (не более 17 куб.м/кв.м*час);
• коэффициент пропускания света – 0,35-0,60;
• гарантированный срок службы – для запорной и уплотнительной фурнитуры не менее 10 лет, для стеклопакетов свыше 20 лет, для ПВХ профиля более 40 лет;
• теплопроводность и сопротивление ветровой нагрузке нормируется иными документами, ссылки на которые указаны в таблице 1 в п. 5.1.3.

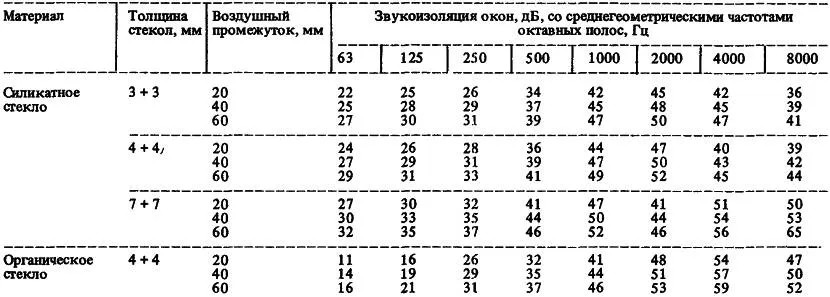

Таблица по звукоизоляции стеклопакетовИсточник stroyinf.ru

На основании ГОСТа допускается использование запорной арматуры. Но она должна быть разрушаемой под воздействием избыточного давления. Показатель приравнивается к 0,7 кПа. При этом для открытия проема не должна требоваться дополнительная энергия.

СП 89.13330.2016

В этом документ прописаны нормы и правила, которые необходимо соблюдать при проектировании, строительстве и ремонте котельной. При этом оборудование здесь может работать на любом виде топлива. Давление пара в водогрейных котлах может достигать 3,9 МПа, вода нагреваться до +200 градусов по Цельсию.

В СП имеются простые рекомендации как рассчитать окно в газовой котельной. Определять размеры оконного проема нужно с учетом нормированного естественного освещения для конкретного помещения. Это примерно 14-17% от квадратуры пола. При этом размеры не должны быть меньше, чем прописано в СП 42-101-2003.

Дополнительно здесь сделан акцент на том, что для остекления недопустимо использование армированное стекло, триплекс, сталинит, монолитный поликарбонат, стеклоблоки (за исключением легкосбрасываемых стеклопакетов).

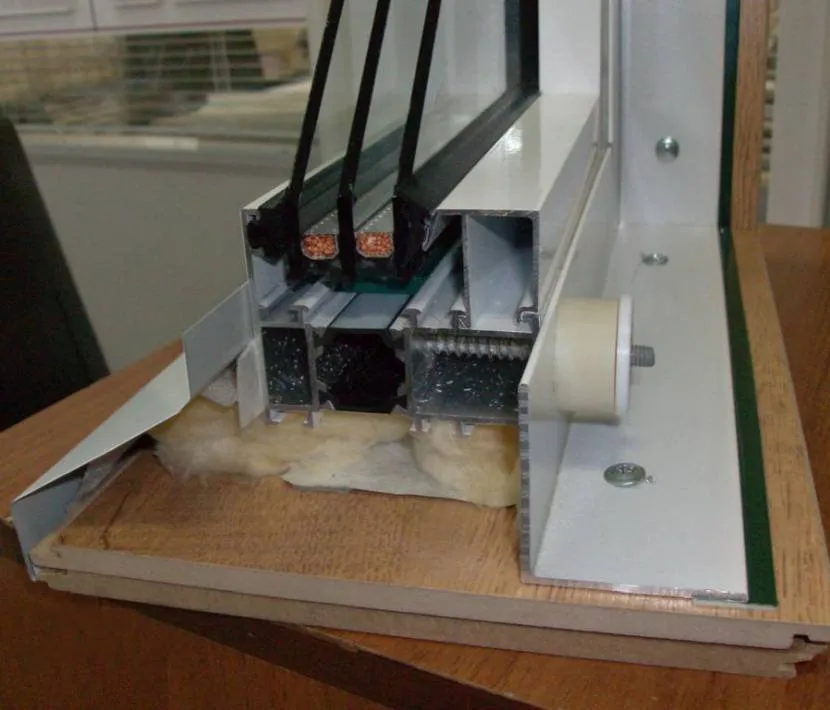

Легкосбрасываемая конструкция со стеклопакетомИсточник master-okna.com

Причина заключается в их повышенной устойчивости к механической нагрузке и давлению, из-за чего проем останется закрытым и пострадают остальные конструкции. Снаружи должны быть предусмотрены защитные ограждения от разлетающихся осколков независимо от размера окна для газовой котельной в частном доме.

Стоит ли соблюдать эти требования

Я прекрасно понимаю, что приведенная выше инструкция придумана не для того, чтобы осложнить жизнь владельцам частных домов, а основана на правилах безопасности. И все же сквозная щель с улицы при наших морозах до 40 градусов и одно стекло, которое легко выдавить и проникнуть в дом, меня не обрадовали.

Пошла я по форумам – почитать, что люди пишут по этой теме, соблюдают ли указанные требования или договариваются с инспекторами.

Ну что сказать? Русским людям, как, впрочем, и украинцам, белорусам или казахам, в смекалке не откажешь. Знаете, как можно обойти все требования и добиться, чтобы газовая котельная была принята пожарными и газовщиками?

Приведу самые распространенные советы:

1. «Дать на лапу». Его можно было и не упоминать – самый распространенный вариант. Но не всегда «прокатывает», так как никому не хочется брать на себя ответственность в случае чего. Хотя, конечно, на кого нарвешься.
2. «Накрыть поляну». Ну, это вариация на тему, означенную выше.
3. «Показать муляж». Хитрый способ всех обмануть. А именно – перед приходом проверки вставить в проем дешевую деревянную раму с одним стеклом, которую после подписания документов вынуть и заменить стеклопакетом на свой вкус. Или вообще заложить проем.

Одним словом, если очень захотеть – можно в космос полететь. Но стоит ли рисковать собственной жизнью? Этот вопрос прочно засел в моей голове после просмотра картинок на тему «Взрыв бытового газа». Зрелище не для слабых духом.

Несоблюдение требований безопасности может привести к беде

Поэтому я решила так: у окон в котельной минимальные размеры, на решетке особо не разоришься, защититься от грабителей можно. А щель на улицу в сильные морозы можно и заткнуть на время. В конце концов, это нежилое помещение, мерзнуть там некому.

Короче, выбираю безопасность и говорю «нет» коррупции.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения  системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего  внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Читайте далее:

ГОСТ окна ПВХ

СП окна ПВХ

Окна с четвертями

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

Основная классификация котлов газового типа

Популярность такого оборудования заставила производителей разрабатывать модели с разными особенностями, которые бы привлекли внимание потребителя. Именно поэтому классификацию можно проводить с учетом:

• Конструктивных особенностей;
• Показателей мощности;
• Способа монтажа;
• Вида розжига.

Газовые котлы, если проводить анализ конструктивных особенностей, бывают одно- или двухконтурными. Первые обеспечивают в частном доме либо беспрерывное отопление либо, используются для нагревания воды (подается в раковины, в смесители для обеспечения водных процедур) и обозначаются как АОГВ. Вторые считаются универсальными и выполняют обе задачи одновременно. Причем, особенность их конструкции может заключаться в наличии специального бойлера или моментальном подогреве проточной воды до нужных температурных показателей. Для обозначения такого оборудования используется аббревиатура АКГВ.

Что касается способа монтажа, то котел может быть напольным или настенным. Вторые более популярны — не требуют наличия отдельного дымоотвода с хорошей тягой, занимают гораздо больше места и при их установке можно обустраивать вывод остаточных продуктов горения непосредственно на улицу. Но для отопления в частном доме большой площади более рационально использовать именно напольное газовое оборудование.

Известные производители систем остекления

• Rehau GENEO — это учет основных функциональных данных. Материал — алюминий. Может изготавливаться в однокамерном варианте. Прекрасен в качестве панорамного окна.
• Novotex Termo — станет украшением здания фасадов, идеален при любых случаях. Производится только в России. Прекрасно подойдет для строительства склада, ангара, цеха.
• КБЕ — это один из актуальных вариантов, для установки оконной конструкции в комнате, где имеется газовая система.
• SALAMANDER — это оконная конструкция, состоящая из двухкамерных стеклопакетов. Зачастую применяется для монтажа в коммерческих помещениях, отличается практичностью.

Двери и окна — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

ГОСТ 475-78 (1991) Двери деревянные. Общие технические условия

ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 12506-81 Окна деревянные для производственных зданий. Типы, конструкция и размеры

ГОСТ 14624-84 (1996) Двери деревянные для производственных зданий. Типы, конструкции и размеры

ГОСТ 16289-86 (1996) Окна и балконные двери деревянные с тройным остекленением для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 18853-73 (1984) Ворота деревянные распашные для производственных зданий и сооружений. Технические условия

ГОСТ 21519-84 (1992) Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия

ГОСТ 23166-78 (с изм. 1987) Окна и балконные двери деревянные. Общие технические условия

ГОСТ 23344-78 (1995) Окна стальные. Общие технические условия

ГОСТ 23747-88 (1990) Двери из алюминиевых сплавов. Общие технические условия

ГОСТ 24698-81 Двери деревянные наружние для жилых и общественных зданий. Типы, конструкции и размеры

ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 25097-82 (1996) Окна и балконные двери деревоалюминиевые. Общие технические условия

ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры

ГОСТ 26602.1-99 Блоки оконные и дверные. Методы определения сопротивления теплопередаче (взамен ГОСТ 26602-85, СТ СЭВ 4183-83)

ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости (взамен ГОСТ 25891-83 в части лабораторных испытаний светопрозрачных конструкций и дверных блоков, ГОСТ 28799-90 (СТ СЭВ 6528-88), СТ СЭВ 4184-83)

ГОСТ 26602.3-99 Блоки оконные и дверные. Метод определения звукоизоляции

ГОСТ 26602.4-99 Блоки оконные и дверные. Метод определения общего коэффициента пропускания света

ГОСТ 26892-86 Двери деревянные. Метод испытания на сопротивление ударной нагрузке, действующей в направлении открывания

ГОСТ 27936-88 (1996) Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкция

ГОСТ 28786-90 (СТ СЭВ 6529-88) Двери деревянные. Метод определения сопротивления воздействию климатических факторов

ГОСТ 30109-94 Двери деревянные. Методы испытаний на сопротивление взлому

ГОСТ 30247.2-97 Конструкции строительные. Методы испытаний на огнестойкость. Двери и ворота

СТ СЭВ 3285-81 Двери деревянные. Методы испытания надежности

СТ СЭВ 4180-83 Двери деревянные. Метод испытания сопротивления ударной нагрузке

СТ СЭВ 4181-83 Двери деревянные. Метод определения плоскостности

ГОСТ 24700-99 Блоки оконные деревянные со стеклопакетами. Технические условия

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

• на чердачном или мансардном этаже;
• в подвальном помещении;
• на кухне.

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
7. Обязательно наличие естественного освещения и системы вентиляции.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

• СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
• своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Высота потолков и объём помещения

Высота потолков топочного помещения должна быть не менее 2.5 метров. Но если мощность котла меньше 60 киловатт, то допустимая высота потолка может составлять 2 метра.

Ещё одно требование предъявляется к объёму помещения. На один газовый котёл мощностью до 30 кВт должно приходиться не менее 7.5 кубометров помещения; оборудование мощностью 30–60 кВт требуют 13.5 м3; котлы мощностью 60–200 кВт устанавливаются в топочных, объёмом не менее 15 м3.

Другими словами: если в котельной высота потолка 2.5 метра, то площадь для установки оборудования мощностью свыше 60 кВт должна составлять не менее 6 квадратных метров. То есть 2*3 метра и с высотой потолка 2.5 метра.

Вентиляция

Топочная обязана оборудоваться вентиляцией! Вентиляционный канал, должен выходить непосредственно на улицу и не сообщаться с другими помещениями. И также необходимо организовать приток воздуха в котельную: установить в стене приточный клапан или поставить жалюзийную решётку на входной двери.

Приток воздуха в топочные помещения должен быть трёхкратным. Это означает, что воздушные массы в помещении за один час должны смениться три раза. Например, в котельной объёмом 15 м3 воздухообмен должен составлять 45 кубометров в час.

Если приток воздуха будет недостаточным, это станет причиной плохого сгорания газа. При этом остаточные продукты горения начнут скапливаться в помещении. Это не только повысит взрывоопасность, но и поспособствует накоплению в котельной опасных веществ, например, меркаптана. Этим веществом дезодорируют газ и оно крайне опасно в больших дозировках.

Дополнительные коммуникации

Проводка в котельной должна быть закрытого типа

Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:

• Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
• Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
• Все выключатели устанавливаются со стороны улицы.

Для чего в котельной окно

Обязательным условием для установки газового котла является наличие окна. СП 42-101-2003 гласит, что площадь отдельного стекла должна быть не менее 0.8 м2 при толщине стекла 3 мм; 1.0 м2 — при толщине стекла 4 мм и 1.5 м2 — со стеклом толщиной 5 мм. И это только площадь остекления — площадь рамы здесь не учитывается!

Окно в котельной устанавливается вовсе не для освещения, а в качестве легкосбрасываемой конструкции. Это обеспечивает целостность дома при взрыве газа. То есть, взрывная волна выйдет через окно и тем самым не разрушит конструкцию здания.

Но это условие не обязательно для газо-нагревательного оборудования с герметичной камерой сгорания. При использовании таких приборов окно в котельной может не устанавливаться.

Здесь мы указали общие требования к помещению газовой котельной. Если вы планируете газифицировать дом, то максимально точную информацию найдёте в СП 62.13330.2011 и СП 42-101-2003.

А у вас были проблемы с газовиками при приёмке котельной? Напишите в комментариях!

Друзья, нас уже 65 тысяч! Поставьте лайк, подпишитесь на канал, поделитесь публикацией — мы работаем , чтобы вы получали полезную и актуальную информацию!

Смотрите видео — Дачный дом в 21 год: история загородной жизни с бюджетом 320 000 руб.

Нормативные документы при монтаже газового котла

Все тонкости монтажа систем газопотребления, газораспределения и объектов СУГ (сжиженные углеводородные газы) установлены в основных нормативных документах по проектированию и строительству газораспределительных систем, а именно – в сводах правил или сокращенно СП.

Устройство котельной в обязательном порядке должно соответствовать трём основным СП. Это обусловлено потенциальной взрывоопасностью оборудования, в котором используется легко воспламеняющийся природный газ, к тому же топливо находится под максимальным избыточным давлением порядка 0,07 МПа.

При оформлении понадобятся следующие нормативные документы:

• СП 42-101-2003 действует с 8 июля 2003 года и отражает достоверные (полученные опытным путем в независимых экспериментальных условиях) научные данные, которые позволяют реализовать на практике соответствующие технические решения в области проектирования и строительства газораспределительных систем из металлических и полиэтиленовых труб.
• СП 62.13330.2011 вступил в силу с 1 января 2011 года, и стандартизирует устройство газораспределительных систем.
• СП 402.1325800.2018 утвержденный Министерством строительства и жилищно-коммунального хозяйства с 5 декабря 2018 г, раскрывает требования при использовании систем газопотребления в жилых домах.

Кроме того, дополнительная информация по пожаробезопасности и оснащению современных котельных содержится в разных частях других нормативных документов. В пятом разделе свода правил СП 281.1325800.2016 представлены современные конструктивные решения теплогенераторных

Стоит обратить внимание и на раннюю редакцию СП 41-104-2000 по проектированию автономных источников теплоснабжения, здесь больше конкретики. В СП 7.13130.2013 указаны требования к пожарной безопасности в дымоходе систем теплоснабжения

В СП 31-106-2002 в частях 6.2 и 6.3 отмечено положение об эксплуатации тепловых сетей в одноквартирных жилых домах, п. 4.4.8 упоминает об установке насосов в помещении с теплогенератором. СП 124.13330.2012 объясняет нормы устройства котельной в отдельно стоящем здании.

Квалифицированные специалисты должны уметь пользоваться подсказками из перечисленных СНиПов для грамотного монтажа газовой котельной в частном доме. В них содержатся рекомендательные инструкции по расположению оборудования и труб, расстоянию между компонентами тепловой сети, всех точек и выходов для обогрева или подачи горячей воды.

Обратите внимание! В своде правил 89.13330.2016 указаны Размеры газовых котельных в частных домах по котельным мощнее 360 кВт, что уже относится к многоэтажным строениям от 3 тыс. квадратов

Таким образом ссылаться на них при установке обычного газового котла неправильно.

Проектирование

Уже сказанного вполне достаточно, чтобы понять — составление проекта газовой котельной далеко не так просто. Его будут скрупулезно проверять государственные инспекторы, и малейшее отклонение от норм будет сразу означать отбраковку всего замысла. Инженерные изыскания проводятся строго с учетом материалов геодезической и инженерной разведки конкретного участка.

Пакет проектных материалов готовят также с учетом:

• параметров канализационных коммуникаций;
• градостроительных планов;
• технических условий подключения к сетям общего назначения;
• разрешений, выданных контролирующими органами;
• правоустанавливающих документов.

Еще до ключевой работы над проектом готовится так называемое основное техрешение. Кроме него, должны быть такие разделы, как:

• обоснование целесообразности инвестиций;
• технико-экономическое обоснование;
• экспертные материалы;
• документация по авторскому надзору.

Последовательность проектирования такова:

• проработка детальной монтажной схемы;
• подготовка спецификаций;
• составление энергетического баланса;
• задания для смежных организаций по обустройству сетей;
• трехмерное моделирование и согласование его итогов с заказчиком;
• формирование проектных материалов с учетом виртуальной модели и ее отработки;
• согласование с контролерами (если все сделано правильно, они дадут согласие);
• формирование рабочего проекта, которым уже будут руководствоваться строители;
• авторский надзор за выполнением практических работ.

Требования к помещению котельной в доме и квартире

Никаких особых отличий для коттеджа или квартиры, в плане установки автономной системы отопления, нет.

Есть критерии СНиП, применяемые ко всем категориям помещений и если таковые соответствуют установленным стандартам — там можно расположить газовый котёл.

Особенного рассмотрения заслуживают кухни. Архитектор, создавая план дома, уже учёл необходимые требования безопасности. Но это не всё. Большую роль играет суммарная тепловая мощность, исходящая от всех кухонных агрегатов (варочная печь, ТЭН, батареи отопления, бойлер). Максимально допустимое значение для этого показателя — 150 кВт.

В загородном доме допустимо устанавливать любой котёл, да и с помещением проблем обычно не возникает. А вот в кухне городской квартиры разрешено устанавливать только один вид котла — настенный, оборудованный закрытой камерой сгорания. Дополнительно во входной двери делается зарешеченный проём, площадью не менее 0,02 м² — для увеличения тяги воздуха.

Есть и другая сложность. Входная дверь котельной ведёт на улицу, это правило строго соблюдается. Надзорный орган потребует либо установить такую дверь, либо ликвидировать перепланировку. Часто выход один — проламывать проём в стене, что чревато многочисленными затратами сил, нервов и денег.

На маленьких кухнях, объём которых меньше 7,5 м³ не разрешено размещать два водонагревателя — жильцам домов старой постройки с идеей отдельной топочной придётся распрощаться.

Фото 1. Газовый котел настенного типа, установленный в квартире. К прибору должен быть обеспечен свободный доступ.

В многоквартирном здании при пожаре есть риск перехода огня на другие помещения. Так что желающим оборудовать топочную на кухне лучше сразу настроиться на отказ со стороны пожарного надзора — перепланировку не разрешат.

Важно! Во всех случаях монтаж газового котла производится только квалифицированным специалистом. Никогда нельзя брать эту задачу на себя!
