Инструкция, как сделать опалубку для свайного фундамента своими руками

Материалы для изготовления

Создание железобетонного фундамента выполняется заливкой жидкого бетона в заранее созданный каркас (опалубку). В зависимости от конкретных условий, каркас опалубки может быть изготовлен из различных материалов.

Металл и древесина

Опалубка из металла удобна тем, что при её изготовлении можно получить любую форму. Металл используется в листовом виде, его легко гнуть и резать. У строителей бывает необходимость делать фундаменты изогнутой формы, и с листовым металлом это легко получается.

Особенно полезна гибкость и пластичность металла при создании закруглённых углов у фундаментных элементов, но толщина листов должна быть не более 2 мм. При необходимости прутья арматуры можно приварить к листам опалубки. Существенным недостаток металлической опалубки считается высокая цена.

Опалубка из древесины стоит значительно дешевле. Её можно делать из различных видов древесины – фанеры, древесно-стружечных плит, любых досок. Монтаж опалубки из дерева доступен любому человеку, обладающему навыками плотницких работ. К её недостаткам относится конструктивная неустойчивость, а щиты нужно подпирать укрепляющими подпорками.

ФОТО: diy.obi.ruОпалубка из досок  в собранном виде

Железобетон и пенополистирол

Опалубка из железобетона обладает интересной особенностью. После застывания залитой смеси железобетонные плиты опалубки сами становятся частью фундамента. Но её установка требует привлечения подъёмной техники, вручную с тяжёлыми плитами не справиться. И если на количестве потребного бетона можно сэкономить, то на грузоподъёмную технику придётся потратиться.

Опалубка из пенополистирола производится в заводских условиях. Готовые фрагменты очень легко собираются с помощью специального паза-замка в нужную конфигурацию прямо на площадке. Но цена у такой опалубки высокая.

Подручные материалы

Когда присутствует нехватка средств на материалы для опалубки, надо проявить сообразительность и находчивость. В качестве деревянных щитов можно использовать доски от старой мебели, старые двери и т. п. Конечно, герметичной такая опалубка не будет, но позволит решить проблемы экономии средств на не очень ответственных объектах, например на строительстве сарая или забора.

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

https://youtube.com/watch?v=VqNYFB-8C5Y

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

5.5 Общий балл

Про опалубку для фундамента

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Рейтинг пользователей: 1 (1 Голос)

Изготовление сердечника столба

Используя длинный сердечник, изготовленный из прутков арматуры, вы сможете полностью заменить цельную профильную трубу, и сэкономить тем самым на металле. Это позволит в несколько раз удешевить процесс строительства заборов или хозяйственных построек. Поэтому рекомендую взять себе эту технологию на вооружение.

Основа сердечника — четыре арматуры нужной длины (в данном случае были использованы прутки по 1,4 метра), которые соединены крестовиной, приваренной на конце, примерно на расстоянии 10 см от края

Верхние части арматуры приварены к внутренней стороне профиля. Однако можно приварить и к наружной стороне профильной трубы — хуже не будет.

Часть профиля, которая будет выступать над землей желательно обработать алкидной грунтовкой ГФ-021 или другими аналогичными составами.

Бетонирование фундамента

После того как смонтирована и установлена опалубка, связана арматура, можно приступать и к процессу заливки. В тех случаях, когда планируется использовать большое количество бетона, то рациональнее заказать его приготовление и доставку заводу, операторы которого точно знают бетон какой марки нужен для ленточного фундамента – в этом случае гарантируется его качество и соответствие всем требованиям к данному виду строительных материалов.

Но такой вариант возможен лишь при соблюдении следующих условий:

• завод должен располагаться на расстоянии не более чем 50 км или 1 часа (но обязательно следует учитывать марку бетона, погодные условия и другие факторы);
• к участку должны быть проложены подъездные пути, чтобы не возникло проблем с проездом большегрузной техники;
• доступ техники по всему периметру, а кроме того, следует учитывать, что не допускается «сбрасывание» раствора с высоты более 1-1,2 м, в таких случаях используется специально подготовленный желоб или бетононасос.

Именно из-за невозможности соблюдения всех условий, в загородном строительстве часто бетонный раствор изготавливается непосредственно на строительной площадке.

Но учитывая его объемы и необходимость обеспечения непрерывности процесса, ручной вариант не подходит – потребуется купить или арендовать мобильную бетономешалку.

Обязательно заливка ленточного фундамента должна проводиться с уплотнением, для чего используются погружные вибрационные машины. А по окончании работ следует позаботиться о защите от неблагоприятных погодных факторов и накрыть опалубку пленкой.

Фундамент своими руками. Виды фундаментов для частных домов. – здесь больше полезной информации.

Если работы по заливке проводятся в теплое время года, то может потребоваться периодический полив на протяжении недели. В зависимости от температуры воздуха и влажности в среднем требуется от 1 до 3 поливов в день.

Спустя неделю, то есть после набора более 50% прочности бетоном, опалубку можно снимать, но приступать к дальнейшим работам по возведению стен дома допустимо только после набора от 70% прочности и более, а это не ранее, чем через 1,5-2 недели.

Вас заинтересует эта статья – Гидроизоляция фундамента своими руками.

Устройство гидроизоляции и обратная засыпка

Учитывая подземное расположение конструкции, ей требуется защита от воздействия негативных факторов и, прежде всего, от грунтовых и паводковых вод. Это обеспечивает правильно выполненная гидроизоляция ленточного фундамента, для которой применяются различные битумные мастики.

Приступать к нанесению гидроизоляционного состава следует не ранее, чем фундамент наберет более 70% прочности. При этом спустя несколько дней нужно провести ревизию и при обнаружении оголенных или осаливающихся участков, операцию повторяют.

В целях экономии и в тех случаях, когда опасность не столь очевидна, можно ограничиться засыпкой пазух траншеи глиной, которую следует плотно утрамбовать.

А когда гидроизоляция проводилась по всем правилам, засыпка пазух проводится с использованием грунта, но чаще песка, который тщательно утрамбовывается, в том числе и при помощи пролива его водой. Эту работу следует проводить в несколько этапов, чтобы добиться максимального уплотнения.

Виды опалубки и материалы для ее изготовления

Опалубка делится на два вида:

• Съемная конструкция удаляется после застывания бетона.
• Несъемная опалубка остается на месте и служит для утепления строительной конструкции.

Для изготовления опалубки можно использовать разные материалы:

Съемная и несъемная опалубка монолитной плиты

• Опалубка из металла пользуется большой популярностью благодаря своей прочности. Однако при выборе такой конструкции стоит учитывать, что металл при взаимодействии с влажным бетоном подвержен коррозии. Наилучшим вариантом в этом случае будет алюминиевая опалубка. Несмотря на высокую стоимость, такой вариант отличается особой прочностью и устойчивостью к агрессивной среде.
• Довольно часто можно встретить пластиковую опалубку. Такая конструкция используется в качестве съемной опалубки многоразового применения. Полимерные опалубки отличаются гладкой поверхностью, отсутствием влагопоглощения. Пластиковая опалубка очень прочная, может легко собираться и разбираться.
• Конструкция из пенополистирола применяется в качестве несъемной опалубки. Используя этот вариант, можно повысить энергоэффективность монолитного фундамента.
• Опалубка из дерева является менее затратным вариантом. При этом она обладает высокой прочностью, имея малый вес. Кроме того опалубка из дерева легко монтируется. Чаще всего для изготовления деревянной опалубки берут доски или фанеру.

Опалубка из досок

Доска считается самым удобным материалом при устройстве опалубки. Ее можно легко отпилить и скрепить там, где нужно. Наилучшим вариантом считаются доски из хвойных пород деревьев. Это может быть ель, сосна или пихта. Срок службы такого материала довольно долгий, поэтому доски можно использовать несколько раз. Доски одноразового использования могут быть из деревьев любых пород.

Древесные доски для опалубки

Выбирая древесину в качестве материала для опалубки, стоит помнить о влажности доски. Показатель менее 25% увеличивает способность дерева к впитыванию влажного бетона. При обустройстве опалубки в летнее жаркое время рекомендуется проливать опалубку водой перед тем, как заливать бетон. Повысить гидроизоляцию опалубки можно с помощью полиэтиленовой пленки или листов рубероида, прикрепляя их степлером.

Немалую важность имеет толщина доски для опалубки. Она подбирается в зависимости от предполагаемого количества упоров и подпорок

Принимая во внимание факт, что более толстые доски имеют высокую стоимость, можно сократить расходы, взяв доски меньшей толщины, но увеличив количество подпорок. Для повышения прочности опалубки доски усиливают дополнительными стяжками

Опалубка из фанеры

Фанера обладает некоторыми преимуществами перед доской. Во-первых, она имеет более ровную поверхность. Во-вторых, требуется меньше времени на сборку и установку. В-третьих, материал менее подвержен деформации. Однократное использование фанеры для изготовления опалубки допускает возможность применения обычной фанеры из хвойных пород деревьев. Для более частого использования требуется влагостойкая фанера. Для многократного использования идеальным вариантом будет ламинированная фанера.

Опалубка для фундамента из фанеры

Для работы фанера распиливается на нужные отрезки, которые с торцов промазывают влагостойким клеем для снижения впитывающей способности. Рабочую поверхность можно обработать олифой, что также снизит влагопоглощение фанеры.

Пошаговая инструкция

Установка опалубки для фундамента своими руками должна проводиться только на ровной, хорошо подготовленной поверхности – следует очистить участок, и удалит весь мусор. Выставлять опалубку нужно строго вертикально, чтобы щиты впритык примыкали к грунту. Внутренняя поверхность досок, которая будет соприкасаться с бетонной смесью, должна быть ровная и гладкая. Если зашлифовать материал не получилось, можно набить на него листы фанеры – главное, чтобы расстояние между параллельными щитами точно соответствовало проектной ширине будущей стенки фундамента.

Сбивая щиты, доски нужно подгонять друг к другу таким образом, чтобы между ними не было зазоров, особенно если для лучшей усадки бетонной смеси планируется проводить ее вибрирование специальными устройствами.

Щели же размером 3 мм и менее уйдут сами собой после того, как материал набухнет при предварительном смачивании. Если же конфигурация и качество распиловки досок не позволяют сбивать щиты без существенных зазоров, то щели более 3-х миллиметров необходимо законопатить паклей, а расстояния более 10 миллиметров потребуется дополнительно забить рейками.

Правильно собирать опалубку для ленточного фундамента высотой до 0,75 метра нужно с крепления направляющих досок. Они неподвижно фиксируются в грунте с помощью крепежных колышков. Чтобы сделать точный монтаж, следует предварительно натянуть по периметру будущего фундамента веревку и закрепить ее с обоих концов. Установив направляющие доски, следует убедиться в правильности их монтажа – с помощью уровня проверить, чтобы они стояли ровно, не было отклонений. Затем можно приступать к установке опалубочных щитов, при этом плоскость щитов должна точно совпадать с кромкой направляющих досок.

Опалубка, как правило, вбивается в грунт при помощи заостренных брусков, которые и соединяют доски между собой, образуя щиты. Следует обязательно учитывать, что бетонная масса будет оказывать на конструкцию сильное внутреннее давление, поэтому чтобы щиты не разъехались в нижней части, нужно обязательно вбивать в землю и дополнительные колышки. Их точное количество будет зависеть от ширины и высоты фундамента, но в целом опытные строители рекомендуют использовать колышки не реже чем каждый метр.

Если высота будущего фундамента не будет превышать 20 сантиметров, то одних колышков из соединительных брусков будет достаточно. Когда фундамент более высокий, необходимо обязательно задействовать и дополнительные наружные упоры – бруски определенной длины, которые выставляются по диагонали под углом.

Один конец такого бруска упирается в верхнюю часть стенки опалубки или в колышек и крепится там с помощью самореза. Второй конец жестко упирается в землю и слегка прикапывается (в этих местах можно забить еще одни колышки, которые будут сдерживать упорные бруски, чтобы они не соскочили и не зарылись в грунт).

Пошаговая инструкция по сборке и установке опалубки для фундамента своими руками:

• на подготовленном ровном основании доски укладываются вплотную друг к другу;
• сверху накладываются поперечные рейки или бруски, которые будут соединять доски между собой, и фиксируются саморезами (расстояние между рейками – не менее 1 метра);
• вкручивать саморезы нужно с внутренней стороны, чтобы их шляпки утопали в доске, а концы торчали с другой стороны не менее чем на 1-2 сантиметра, эти кончики следует загнуть;
• готовые щиты монтируются на краю траншеи – вбиваются в землю при помощи заостренных соединительных брусков и крепятся к направляющим доскам проволочными скрутками;
• вплотную к щитам вбиваются дополнительные вертикальные колья, которые соединяются со щитами саморезами;
• вплотную к кольям крепятся горизонтальные (уложенные на землю) и диагональные распорки, которые с другой стороны фиксируются при помощи еще одного забитого в землю колышка;
• специалисты рекомендуют соединять щиты и между собой, используя дополнительные перемычки в верхней части, они не позволят конструкции разойтись в стороны при заливке бетонной смеси.

О том, как сделать деревянную опалубку для ленточного фундамента своими руками, смотрите в следующем видео.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистирола

Несъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Это интересно: Как делается опалубка для фундамента

Нюансы устройства опалубки для разных видов фундамента

В малоэтажном частном строительстве ленточное основание – наиболее часто встречающийся вариант. Однако он не единственный. Применяются также плитные фундаменты и столбчатые.

Опалубка для столбчатого фундамента

В этом случае помимо общей траншеи, выкапываются глубокие ямы для столбчатых опор. Они располагаются по периметру будущего здания так, чтобы под каждым углом или пересечение стен находилась опора.

Сама опалубка выполняется также из досок, фанеры или других листовых материалов по описанной выше технологии. Отличие – расположение ограничивающих элементов в виде вертикально расположенной четырехгранной призмы (столба прямоугольного или квадратного сечения) или цилиндра. Заливка производится сверху. Армирование столбчатого фундамента идет отдельно для каждой опоры с последующей обвязкой.

При этом столб имеет либо одинаковое по всей высоте сечение, либо увеличенную нижнюю ступень.

Обязательна отсыпка подушки под опоры фундамента, нижняя ступень может заливаться без опалубки, в грунт, но при этом армироваться. Для верхней части опоры монтируется опалубка, арматура верхней и нижней частей связывается. Простые по форме, имеющие ограниченную нагрузку, опоры могут бетонироваться без армирования.

Если поверх столбчатого фундамента планируется устраивать монолитный ростверк, для него опалубка выполняется отдельно, в виде короба.

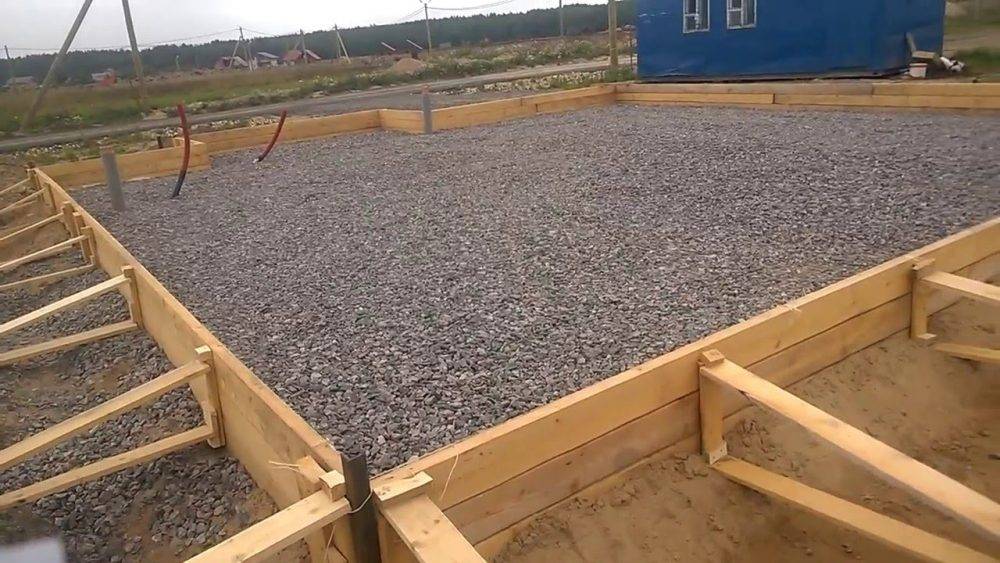

Опалубка для плиты фундамента

Основное отличие этого вида ограничителей заключается в одностороннем расположении: щиты очерчивают форму будущей плиты по наружным сторонам.

Важно: при устройстве такого типа опалубки следует более внимательно относиться к расчету прочности конструкции, поскольку нагрузка на щитовые ограничители возрастает пропорционально размеру плиты. Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется

Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола

Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется. Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

h =  √((0,75×G×n×l^2)÷T)

Здесь

• G – нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – коэффициент уплотнения бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

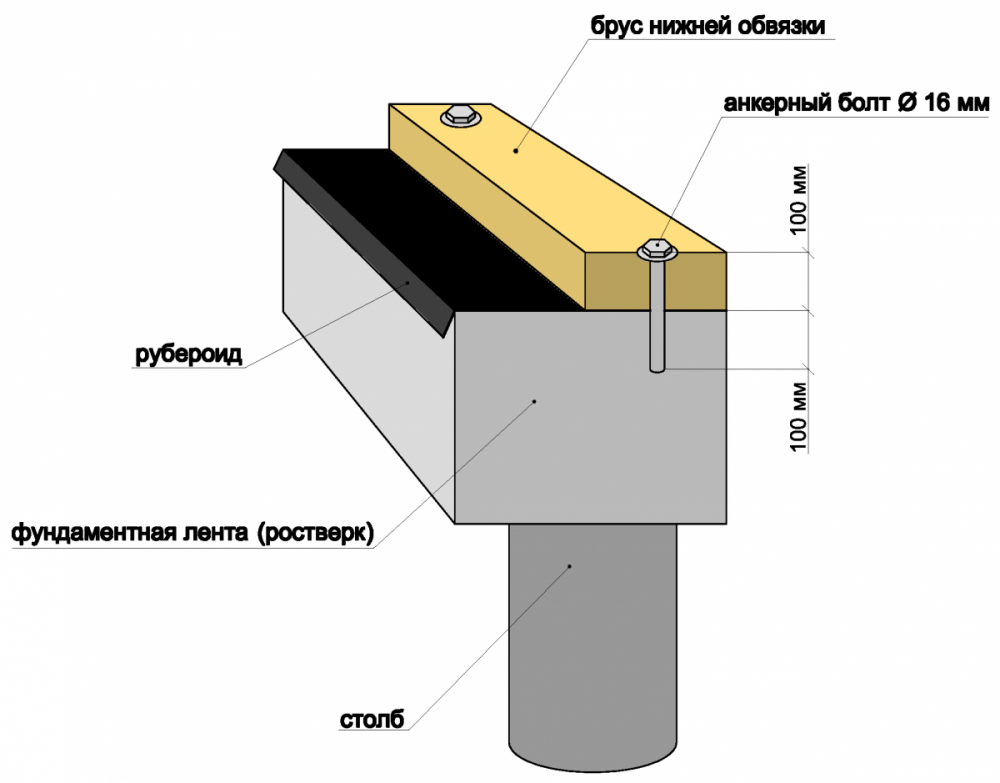

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

1. Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
2. При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
3. Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Свайно-ленточное основание своими руками — пошаговая инструкция

Свайно-ленточный фундамент своими руками — пошаговая инструкция для тех, кто хочет освоить новый вариант строительства. Каждый этап производится в точном соответствии с правилами.

Разбивка осей

Строительство начинается с создания разметки. Заранее просчитывается ширина (чаще всего это значение равняется 40 см при глубине 60 см). После этого обозначается расположение траншеи, ее пределы отмечаются леской или капроновой веревкой. На основании этого определяется место расположения опор (через каждые 2 м).

Выемка грунта

Котлован (или траншея) отрывается с учетом глубины закладывания ленты и наличия подземного уровня.В большинстве случаев подошва находится ниже уровня земли на 0,4-0,7 м. Производится удаление пахотного пласта. Вместо него насыпается нерудный состав (0,4-0,8 м). При небольшой глубине строительная техника не применяется. Весь объем работ выполняется в ручном режиме.

Свайное поле

Перед установкой ленточного фундамента следует подготовить площадку с установленными по разработанной схеме осями. Чаще всего она представляет собой поле, подготовленное под постройку основания для частного дома. На рабочей территории может располагаться 2 или более ряда. В условиях ограниченного пространства допускается установка только 1 полосы. Такая система используется при постройке заграждений.

• тип опор (зависит от состава почвы на площадке);
• число свай и порядок их размещения;
• уровень подземных вод;
• параметры опор в зависимости от вида ростверка и рассчитанной нагрузки;
• несущая мощность сваи (показатель рассчитывается с учетом максимального сопротивления грунта, величины и диаметра опор).

На этом этапе земляные работы должны быть сведены к минимуму.

Установка свай для фундамента

Перед тем как сделать свайно-ленточный фундамент своими руками, нужно установить опоры (на примере буронабивных):

1. Сделать подсыпку из песка (толщиной 0,1 м) и утрамбовать.
2. Поверх нее разместить опалубку из асбестоцемента (диаметр трубы должен составлять 1/3 ширины бетонной ленты).
3. Укрепить опоры с помощью армированного каркаса. Связать между собой, используя проволоку, 4 прута. Рекомендуемая толщина арматуры составляет 10-12 мм. Длины должно хватить для соединения с бетонной лентой. Каркас не должен касаться стенок опалубки.
4. Производится заливка бетонного раствора.

Изготовление опалубки

Связанные армированные конструкции устанавливаются в скважины. Они должны отступать от дна траншеи на высоту каркаса. Вдоль вертикальных осей поверх рубероида и дренажного состава монтируется армированная сетка, соединяющаяся с выступающими каркасами свай (для создания единой конструкции).

Как сделать опалубку для буронабивных свай?

Как сделать опалубку для буронабивных свай? Мы уже рассматривали, как правильно заливать и забивать буронабивные сваи, теперь посмотрим, как сделать опалубку и для чего она нужна при заливке свай.

Стандартная технология установки свай имеет несколько этапов:

1. подготовка скважины;
2. опалубка;
3. армирующий каркас;
4. заливка бетона;
5. дальнейшие работы.

Количество скважин, частота их установки, размеры и глубина разрабатываются в технической документации для каждого конкретного объекта. После того, как скважина установлена необходимо провести опалубку, особенно если грунт осыпается. Используется для укрепления стен скважины обсадная труба. При подготовке скважины применяется мотобур, как и при проколах под дорогой для кабеля сколько стоит такая работа можно узнать на нашем сайте. Можно использовать даже асбестоцементные трубы. При частном строительстве в качестве опалубки можно использовать свернутый рубероид. Помимо предотвращения осыпания грунта рубероид может нести и гидроизоляционную нагрузку, минимизируя контакт конструкции с грунтовыми водами.

Если грунт не осыпается, то можно использовать опалубку только для оголовка сваи. После этого устанавливается каркас. В качестве каркаса используются пруты из стали. Такие пруты фиксируются специальными крепежными элементами, но можно использовать и вязальную проволоку. Так же как и при проколах под дорогами стоимость работ будет учитывать грунтовый риск. После окончания всех этапов установки свай необходимо выдержать около месяца, прежде чем продолжать строительные работы. В некоторых случаях, например, при установке ленточного или плитного фундамента необходимо выждать не меньше месяца. В качестве опалубки, наряду с рубероидом, можно использовать съемные гильзы, которые устанавливаются над уровнем грунта. Для того чтобы сделать такую гильзу можно использовать кровельное железо. Шов у такого железа ложен быть снаружи.
