Создание геодезической разбивочной основы

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Описание строительной сетки ГРО

Первоочередная задача создания основы — разбивка точек и линий объектов на строительной площадке. Во многом, от точности проведения геодезических изысканий зависит окончательное качество возведения итоговой конструкции.

Строительная сетка служит основой для разбивочных работ и монтажа техоборудования. Проектирование выполняется заранее, на генеральном плане будущего сооружения.

Строительная сетка, по большей части, состоит из квадратов или прямоугольников. Их стороны всегда параллельны осям проектируемых сооружений или технического оборудования. Главное условие их расположения — сохранность наибольшего количества в процессе физической реализации сетки.

Сторону квадрата выбирают в зависимости от типа и размера сооружения. Не очень удобно, если квадрат слишком маленький, или слишком большой. Наибольшее распространение получили фигуры со сторонами 200 м.

При разбивке строительной сетки на местности, строительный чертеж переносят и маркируют на площадке физическими метками.

При этом руководствуются:

• Размером и расположением здания;
• Данными о высотах и граничных расстояниях.

Разбивку строительной сетки на местности производят в соответствии нормативами Градостроительного кодекса РФ.

В данном документе определено, что земли общего пользования ограничены в обороте и не могут быть предоставлены для индивидуального строительства.

Поэтому, возведение сооружений любого типа можно проводить исключительно вдоль красных линий, т.е. не нарушая границ территорий общего пользования.

При создании строительной сетки используют прямоугольную систему координат. Проектные координаты выбирают так, чтобы это были положительные целые числа, кратные длине стороны самой сетки. При этом оси разбиваемого здания делают параллельными сторонам строительной сетки.

Положение проектной точки определяют от исходной линии.

Любые геодезические работы при разбивке капитальных сооружений производят от исходных опорных точек и линий планово-высотного обоснования.

Исходной основой для них являются точки государственных и ведомственных опорных сетей. План и красные линии выносят и закрепляют именно относительно государственного плана сетей.

Привязка плана дома на местности.

Производство земляных работ на стройплощадке разрешается только после выполнения геодезических работ по разбивке земляных сооружений и установки соответствующих разбивочных знаков.

Работы по привязке плана дома на местности выполняют в два этапа.

Первый этап:

1. 1. перенос плана дома на местность — детальная разбивка земляного полотна участка строительства дома (рис.7);
   2. перенесение на местность проекции бровок и границ земляных откосов насыпей, выемок и водосточных сооружений (рис.8);
   3. в полученных точках плановой разбивки участка застройки устанавливают вышки-визирки, на которые геометрическим нивелированием передают высотные элементы разбиваемого полотна рис.2).

Второй этап:

1. 1. закрепление детальной разбивки створными выносками за границей полосы отвода с целью возможности последующего восстановления точек детальной разбивки участка застройки в случае их утраты на местности (рис.4… рис.6);
   2. важнейшие разбивочные линии — это оси дома (I-I и А-А), которые закрепляют на местности реперами (рис.3).

Чаще всего повторяются следующие элементы разбивочных работ:

• построение проектных углов (выполняется с помощью теодолита);
• отложение проектных расстояний (мерные инструменты);
• вынесение в натуру проектных отметок (нивелир, теодолит).

Точность детальной разбивки регламентируется СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

Геодезическая разбивочная основа на строительной площадке создаётся для основных и детальных разбивок объекта на стройплощадке.

Она создаётся в виде сетки закреплённых знаков на обноске вокруг котлованов и траншей под фундаменты и подземные сети инженерных коммуникаций

Вынос строительной сетки в натуру для разбивки стройплощадки осуществляется в два этапа:

1. 1. предварительная разбивка и временное закрепление точек (для выполнения институтом привязки дома в проекте);
   2. точное определение координат геодезических знаков разбивки здания и их закрепление (после выполнения проекта дома и перед выполнением геодезистом его разбивки в натуре).

Наиболее распространённым методом плановой геодезической разбивочной основы является метод создания строительной сетки, которая представляет собой систему квадратов или прямоугольников, покрывающих всю строительную площадку. Про план домов для строительства, можно посмотреть в этой статье

Метод разбивки площадки сеткой — наиболее простой способ определить положение дома в системе координат. Направление осей строительной сетки выбирают параллельно оси красной линии застройки.

Привязка дома на строительной площадке с нарушением геодезической сетки показана на рис 1

После уточнения координат разбивочные знаки закрепляют на местности установкой столбов вне расположения земляных сооружений (котлованов, траншей) и кольев на месте работ. В скальных грунтах разбивочные точки обозначают пересечением двух канавок, высеченных в скале.

В качестве знаков высотной основы разбивки здания служат марки и реперы. Нивелирные марки закладываются в стены капитальных зданий и сооружений, построенных не менее чем за 2 года к моменту закладки знаков.

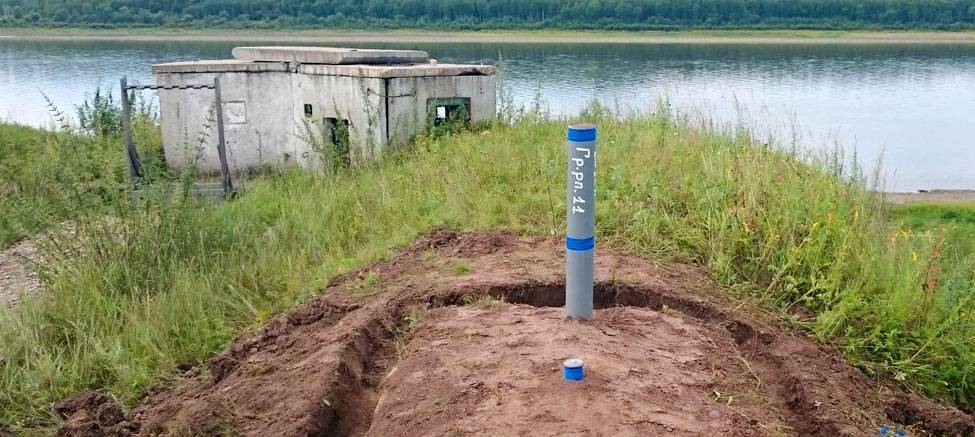

Грунтовые реперы закладываются в том случае, когда на территории строительной площадки отсутствуют капитальные здания или сооружения.

Охрана грунтового репера для привязки дома на строительной площадке показана на рис.2

Как защититься от грунтовых вод подробнее тут

Геодезическая разбивочная основа для строительства

Геодезические работы по созданию геодезической разбивочной основы на объекте строительства Заказчика завершены за 10 календарных дней.

Есть вопрос? Звоните 8 (812) 318-44-01. Наши контакты здесь.

Очередной объект строительства обеспечен в геодезическом отношении специалистами нашей компании, пункты ГРО с успехом применяются в ходе строительства объекта.

Перед нами стояла не простая задача по созданию сети геодезической разбивочной основы состоящей из 20-ти пунктов грунтового закрепления. Требования Заказчика закрепить на местности пункты ГРО, которые обеспечат точность выполнения геодезических работ в течении всего периода строительства объекта. Конструкция пунктов ГРО Заказчиком была предложена, а нами поддержана  следующая:

Объект промышленно-гражданского строительства, располагался на обширной территории свыше 100 га и соответственно сеть пунктов ГРО должна быть доступна и иметь прямую видимость между смежными пунктами в любой точке объекта.

Геодезическая разбивочная основа

Геодезическая разбивочная основа служит для строительства объекта. Она создается заказчиком в виде сети закрепленных знаками геодезических пунктов, позволяющих с необходимой точностью определить плановое и высотное положение на местности зданий, сооружений и их комплексов с привязкой к пунктам государственной геодезической сети. Как правило, чертеж геодезической разбивочной основы выполняют в масштабе генерального плана строительной площадки. При этом следует учитывать проектное и фактическое размещение новых и существующих зданий и сооружений и инженерных сетей

Важно также учитывать необходимость обеспечения сохранности и устойчивости знаков (марок, реперов), закрепляющих пункты разбивочной основы, геологические, температурные, электромагнитные и динамические процессы и воздействия в районе строительства, которые могут неблагоприятно повлиять на качество основы, возможности использования ее в процессе эксплуатации построенного объекта и его расширении

К подготовленному чертежу геодезической разбивочной основы должны быть приложены рабочие чертежи геодезических знаков, подлежащих установке (монтажу) в качестве опорных, каталоги координат и отметок проектных и исходных геодезических пунктов и пояснительная записка. В пояснительной записке указана точность измерений и построений, которая должна соблюдаться при выполнении геодезических работ.

Геодезическая разбивочная основа включает разбивочные плановые (теодолитные) и высотные (нивелирные) сети строительной площадки. Она служит для построения внешних разбивочных сетей внутриплощадочных зданий и сооружений, которые, в свою очередь, служат для перенесения и закрепления в натуре проектных параметров зданий и сооружений, производства детальных разбивочных работ и исполнительных съемок.

Разбивочные сети строительных площадок создают в виде строительных сеток с размерами сторон 50, 100 и 250 м, а также красных линий и других линий регулирования застройки, сетей триангуляции или трилатерации и полигонометрических ходов, к пунктам которых привязывают главные оси зданий и сооружений.

Главное требование к строительной сетке – параллельность осей главным осям зданий и сооружений.

При реконструкции объектов разбивку строительной сетки производят от вынесенных на местности продолжений осей существующих зданий и сооружений.

Высотные разбивочные сети строительных площадок создают в виде замкнутых ходов нивелирования или системы полигонов, позволяющих выносить отметки в нужное место, и с размещением знаков (реперов), закрепляющих пункты основы так, чтобы каждая высотная отметка могла быть передана на строящийся объект не менее чем с двух знаков.

Между двумя смежными знаками, закрепляющими геодезическую основу, должна обеспечиваться хорошая видимость – визирный луч при измерении направлений или углов должен проходить не ближе 0,5 м от поверхности земли и предметов.

Нивелирные марки закладывают в стены сооружений, которые построены не менее чем за 2 года до закладки знака, а грунтовые реперы – по возможности в местах выхода коренных пород, на участках со значительной глубиной залегания грунтовых вод и благоприятными условиями стока вод. При закладке знаков следует по возможности совмещать пункты плановой и высотной сетей.

Точность построения на местности геодезической разбивочной основы принимают в зависимости от технических характеристик строительной площадки и объекта строительства, руководствуясь допустимыми средними погрешностями угловых и линейных измерений.

 Подробнее в разделе: “Геодезические работы”

Создание опорной геодезической сети на строительной площадке

Работы по развитию опорных сетей (разбивочных основ) выполняются очень часто. При возведении зданий и сооружений различного назначения создание опорной геодезической сети понадобится для точного выноса элементов строения из проекта на местность, подсчета объемов земляных работ, контроля процесса возведения и мониторинга за деформациями уже построенного сооружения. Также построение опорной геодезической сети выполняется при топографической съемке территории. С пунктов сети выполняются все необходимые измерения при помощи специальных инструментов (тахеометров, нивелиров) или GPS-приемников.

Важно! Для застроенных районов плотность размещения геодезических пунктов должна быть не менее четырех знаков на один квадратный километр, для открытой местности – один знак на один квадратный километр. Создание геодезической разбивочной сети на строительной площадке возможно различными способами

Для крупных объектов промышленного назначения чаще всего создается разбивочная сетка, состоящая из квадратов со сторонами 100 или 200 метров. На более мелких участках в качестве разбивочной основы используются полигонометрические ходы, в которых измеряются углы и расстояния между пунктами

Создание геодезической разбивочной сети на строительной площадке возможно различными способами. Для крупных объектов промышленного назначения чаще всего создается разбивочная сетка, состоящая из квадратов со сторонами 100 или 200 метров. На более мелких участках в качестве разбивочной основы используются полигонометрические ходы, в которых измеряются углы и расстояния между пунктами.

Что нужно учесть и сделать перед возведением ОКС?

Прежде чем приступить к выполнению подобных работ, необходимо принять во внимание некоторые нюансы. Построение ГРО регулирует нормативы строительства

Основа должна создаваться за 10 дней до начала возведения. Пока эксперты не получат на руки всевозможные документы, приступать к фактическим мероприятиям нельзя.

В документах для строителей традиционно указываются следующие моменты:

пункты, относящиеся к сети разбивки (их количество может быть любым, главное, чтобы не было противоречий основному проекту);
этапы внешней разбивочной сети (важно соблюдать число знаков – их должно быть не меньше четырех элементов на ось);
точки, которые определяют углы ОКС;
оси, от которых зависит периметр знания и его размерные характеристики;
оси, позволяющие выявлять места для деформационных швов;
главные оси и все, что с ними связано.

Последние элементы закрепляются в отношении не всех, а только некоторых объектов. Как правило, данная практика применима в отношении ОКС со сложной конфигурацией. После подготовки геодезической основы они принимается и оформляется с помощью акта. Во время возведения знаки таких осей должны быть сохранены. В весеннее и осеннее время они требуют проверки с использованием геодезических инструментов.

Таким образом, геодезическая разбивочная основа – важный этап в процессе организации строительных работ. Он должен осуществляться в соответствии с внушительным набором требований и без нарушения основ законодательства. Практика показывает, что уладить основные вопросы можно с помощью специальных документов, которые заполняются в соответствии с шаблоном. Раздобыть их не составит труда, этим занимаются ответственные по объекту лица.

Автор статьи: Дмитрий Казаков

Помощник кадастрового инженера компании ООО “Инженерная Геодезия”

Сотрудничество:+7 (495) 150-27-00, Geo@eng-geo.ru

Другие наши публикации:

• Когда требуется разрешение на строительство и как его получить?
• Геодезическое сопровождение строительства
• Разбивочные работы в строительстве
• Геодезическая съемка фасада здания

Виды геодезических сетей

Геодезические сети можно поделить на:

• Государственные (ГГС). Пункты ГГС расположены по всей стране. Они являются основой для развития других сетей. Дополнительно разделяются на четыре класса по точности.
• Сети сгущения. Выделяют два разряда точности.
• Опорные. Используются в строительстве при разбивке осей зданий и других работ. Создаются с опорой на пункты ГГС или сетей сгущения.

Создание съемочной геодезической сети – это процесс, который представляет собой сгущение более точных сетей методом триангуляции или путем развития теодолитных ходов. А создание высотной геодезической сети – это сгущение с помощью нивелирных ходов. В современной геодезии для этих целей активно применяются спутниковые технологии.

Важно! Сети создаются согласно главному принципу геодезии «от общего к частному»: вначале строятся государственные сети первого класса, которые имеют наивысшую точность и большую протяженность, на их основе развиваются сети второго класса и так далее

Особенности выполнения геодезической съемки

Всю работу, которая выполняется геодезистами, можно разделить на несколько этапов, следующих один за другим:

1. Топографическая съемка. Здесь специалист выезжает на место для обследования участка, берет пробы грунта, определяет наличие подпочвенных вод и производит топографические замеры.
2. Геодезические работы. На территории, где производятся исследования, могут располагаться подземные и надземные коммуникации, включая электроснабжение, теплотрассы, телефонные и интернет кабели и прочие. Помимо этого на данном этапе работ определяются уклоны и перепады высот, предоставляются рекомендации относительно расположения будущей застройки по сторонам света.
3. Работы по согласованию выявленных подземных коммуникаций с соответствующими коммунальными службами.
4. Инженерно-геологические мероприятия. Здесь производится доскональное исследование почвы как на местности, так и в лабораторных условиях. На основании расчета предоставляется письменное заключение относительно несущей способности грунта на исследуемом участке.
5. Оформление межевого плана. Создание плана предусматривает нанесение в натуре межевых знаков на участке, что позволяет с высокой точностью определить его границы по факту.
6. Рассмотрение проекта будущего строения и сравнение его с полученными результатами для проверки соответствия. При необходимости вносятся корректировки и поправки, даются ценные рекомендации относительно глубины и типа фундамента, точного места расположения дома.

Работу по геологии земельного участка обычно выполняет бригада из нескольких человек, в состав которой входят инженер-картограф, специалист по топографии и геодезист.

Состав работы по геодезии земельного участка:

• Исследования ландшафтных особенностей местности
• Определение точных границ земельного участка, что выявляется в результате межевания
• Выявление поворотных точек
• Анализ расположенных коммуникаций (в том числе и заброшенных – необслуживаемых)
• Съемка объектов строительства, расположены на участке

По времени на все геодезические работы обычно уходит порядка 3-4 недель, однако все зависит от площади надела, времени года, погодных условий и так далее.

Закрепление геодезических знаков на местности

Геодезические знаки делятся на постоянные и временные. В условиях плотной городской застройки они закрепляются на стенах здания, на открытой местности – углубляются в почву. Для облегчения их нахождения устанавливаются ориентиры. Закладка пунктов опорной геодезической сети при возведении сооружений и зданий различного назначения выполняется с расчетом на их дальнейшее использование при проведении мониторинга за деформациями и креном – пункты надежно закрепляются, к ним обеспечивается беспрепятственный доступ. Закрепление пунктов геодезических сетей сопровождается рядом дополнительных работ, таких как создание конструктивных схем, изготовление реперов, ориентиров, составление различных документов, согласование работ с соответствующими структурами.

Об особенностях выполнения чертежей:

• Чтобы выполнить чертеж ГРО, используется координатная система.
• Перед тем определиться с формой, геодезистами учитываются данные о площадке строительства, в том числе ее характеристики и особенности грядущих работ.
• ГРС включается в себя конкретные размеры, в связи, с чем получается, что количество полигонов либо фигур, выполненных методом триангуляции и трилатерации, небольшое велико, причем стороны короткие.
• Опоры необходимо надежно закрепить по максимуму строительном на объекте, необходимо, чтобы стабильность их положения сохранялась даже в особо сложных условиях проведения работ.

Как выполнить вынос в натуру?

Способом полярных координат осуществляется вынос в натуру, в максимальном количестве случаев. Заданное направление определяется именно так. После создается разбивочная сетка в виде пересекающихся осей, образующих прямоугольники. Размер последних может быть разным, все зависит от проекта.

Знаки устанавливаются в точках, образованных в местах пересечения осей. Также сюда относят:

• Линии триангуляции.
• Сеть нивелирную.
• Линии красные.

Для точных СМР все это потребуется. Знаки для создания ГРО должны сохраниться. Также при планировании производится оценка климата.

Контроль необходимо осуществлять на каждом из этапов, поэтому требуется провести исполнительную съемку. Сведения о проверке заносят в исполнительные документы.

Цели создания разбивочной сети в инженерной геодезии

С помощью разбивочной сети определяют правильное расположение объектов на местности, проводят вынос в натуру точек с заданной отметкой, а также измеряют возможные деформации конструкций. Геооснова создается в виде сетки, состоящей из основных и дополнительных квадратов и прямоугольников с разной длиной сторон с привязкой к пунктам ГГС (государственной геодезической сети). Для создания разбивочной основы выполняют ряд мероприятий по построению геодезической сети на стройплощадке с целью выноса в натуру осей зданий, сооружений, конструкций, сетей коммуникаций и линейных инженерных объектов.

Для закрепления пунктов ГРО на местности используют реперы. Требование к установке таких геодезических меток – расположение знаков должно осуществляться максимально удобно, чтобы измерительные работы можно было проводить без препятствий

Важно установить реперы для геодезической разбивочной основы надежно с целью обеспечения их сохранности на протяжении всего периода строительства. Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

• стенные геодезические метки;
• грунтовые геодезические знаки;
• пункты центрирования измерительных приборов.

Все типы измерений для построения геодезической основы на площадке (угловые, линейные и высотные), согласно нормативным требованиям, должны иметь точное соответствие величинам допустимых средних квадратических отклонений. Процесс создания разбивочной сети на строительной площадке определяется опытным путем и инженерными исследованиями, которые входят в обязанности специалистов.

Топографо-геодезические работы при строительстве зданий и монтаже сооружений допускают погрешность не более, чем в 3 мм. Действующим документом, который регулирует этот процесс является СП 126.13330.2012. Он содержит ряд ссылок на актуальные своды правил, технические стандарты и ГОСТ.

Об особенностях выполнения чертежей:

• Чтобы выполнить чертеж ГРО, используется координатная система.
• Перед тем определиться с формой, геодезистами учитываются данные о площадке строительства, в том числе ее характеристики и особенности грядущих работ.
• ГРС включается в себя конкретные размеры, в связи, с чем получается, что количество полигонов либо фигур, выполненных методом триангуляции и трилатерации, небольшое велико, причем стороны короткие.
• Опоры необходимо надежно закрепить по максимуму строительном на объекте, необходимо, чтобы стабильность их положения сохранялась даже в особо сложных условиях проведения работ.

Как выполняется этап подготовки

На данном этапе геодезисты начинают изучение материалов картографии и всей документации. Все необходимые данные, полученные из документов, используются в дальнейшем для подготовки рабочих чертежей. Причем обязательному изучению подлежат места, где расположены пункты геодезической сети. Только к ним будет обеспечиваться привязка пунктов основы. Последняя обеспечивает в дальнейшем заданную точность.

В рабочем чертеже отражаются элементы, требуемые для перенесения в натуру. В основе данной разработки будет генеральный план застройки участка местности. Если на местности плотная застройка, то в учет принимаются все существующие объекты, в их числе запроектированные, которые расположены рядом со строящимся зданием.

При подготовке рабочих чертежей геодезистами учитывается ряд данных:

• Размещение участка строительства, в том числе прохождение систем жизнеобеспечения.
• Места расположения существующих объектов.
• Как выполнить размещение знаков ГРО, чтобы их сохранность на протяжении всех работ была обеспечена.
• Влияние факторов окружающей среды и возможные аварии на качество геодезической разбивочной оси.
• Порядок использования ГРО в период эксплуатации или реконструкции ОКСа.

Какие существуют разновидности ГРО?

• Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
• Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

• Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
• Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

Какие существуют разновидности ГРО?

• Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
• Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

• Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
• Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

Разбивка участка

Разбивка участка на местности позволяет зрительно представить его границы, что важно не только для частных землепользователей, но и в городах. На местности граница участка закрепляется кольями, штырями, а также маркируется специальными красками

Выполняемые работы в данном случае обычно менее точны, чем в строительстве, однако точность их всё же такова, что без применения специальных инструментов не обойтись. Геодезическая разбивка участка осуществляется, как правило, на основе информации из Государственного кадастра недвижимости. В случаях, когда участок расположен в городе – работы проводятся от городской геодезической сети, если участок находится в местности, не охваченной геодезической сетью, то разбивка может быть осуществлена с помощью точных GPS-приемников.

Требования к точности разбивочных работ в строительстве определяются СНИПом 3.01.03-84 «Геодезические работы в строительстве» и могут достигать десятых долей миллиметра, в то время как вынос в натуру границ участка может осуществляться с точностью в несколько сантиметров.
