Технология заливки свайно-винтового фундамента

Технология установки фундамента из свайно-винтовых опор без использования наемных рабочих и спецтехники выглядит следующим образом:

1. Технические расчеты; 2. Разметка и установка опор с обрезкой по уровню; 3. Заливка бетона в полость опоры; 4. Обвязка свайной конструкции.

Технические расчеты

Начинать строительство свайного фундамента нужно с подбора подходящих опор. Паспорт каждой опоры позволяет узнать ее несущую способность в зависимости от диаметра, ширины лопастей и прочих конструктивных особенностей.

Просчитайте приблизительный вес будущего здания и добавьте к полученной цифре еще 50%. Сюда включается необходимый запас прочности, а также всевозможные снеговые и ветровые нагрузки.

Не забудьте включить в массу будущего строения и кровлю. Помните, что ондулин или металлочерепица весят меньше, чем шифер или натуральная глиняная черепица. Эти данные позволят вам подобрать подходящие сваи и подсчитать их количество в зависимости от размеров несущей конструкции.

Разметка и установка опор

Когда все расчеты произведены и подходящие сваи закуплены, можно переходить к их разметке на местности и последующей установке.

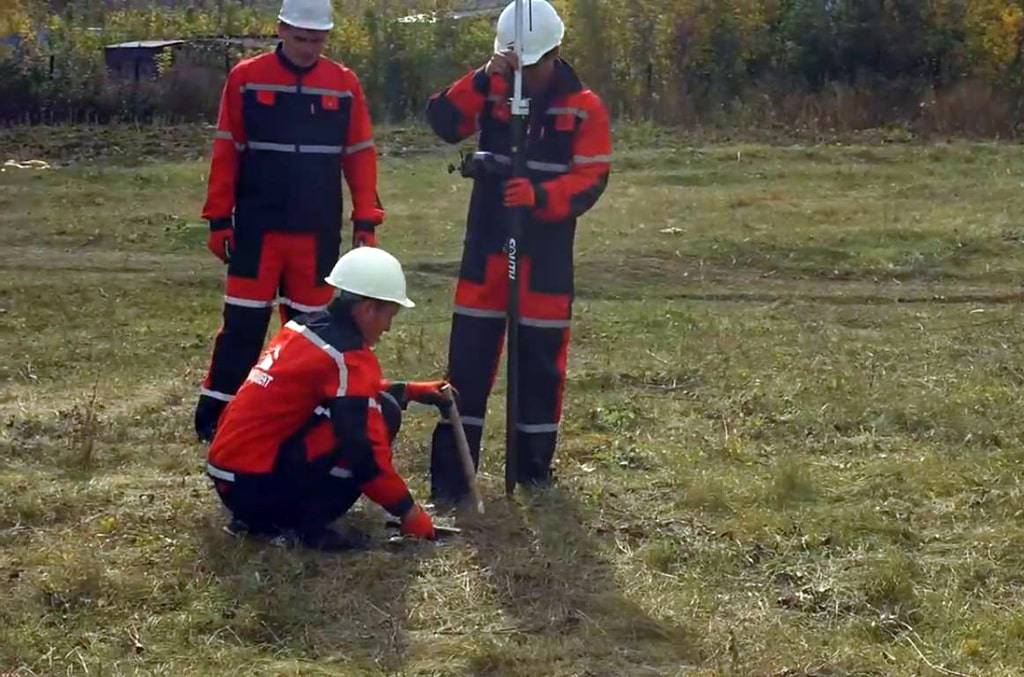

• Разметьте необходимый участок местности согласно плану будущего строения. Отметьте места ввинчивания опор деревянными колышками. Помните, что расстояние между двумя ввинчиваемыми сваями может варьироваться от 1 до 3 метров.

• Как только разметка произведена, можно приступать непосредственно к установке винтовых свай. Ничего сложного в данном процессе нет. Прежде всего, необходимо выкопать углубление в 30-40 см на месте установки опоры. Сделать это можно при помощи обыкновенной лопаты.

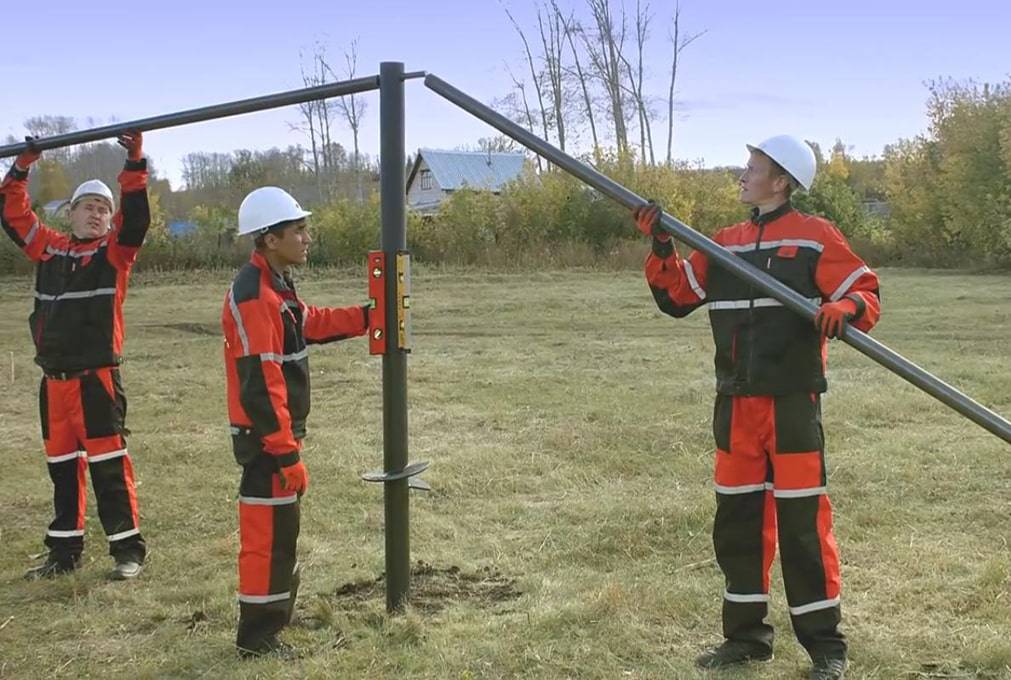

• Вставив первую сваю в выкопанный приямок, можно переходить к вкручиванию. Для этого в отверстия рабочего ствола с двух сторон вставляют специальные кронштейны, в которые затем вставляют две длинных трубы. Два человека, удерживая трубы-рычаги за края, начинают движение по часовой стрелке вокруг сваи, и благодаря прилагаемым усилиям винтовая свая постепенно ввинчивается до нужной глубины.

• Заметим также, что для установки свай необходимо как минимум 3 человека. Пока двое ввинчивают сваю, третий удерживает ее и контролирует вертикальное положение. Если усилий двоих человек для завинчивания опоры будет недостаточно, понадобится помощь еще двоих человек, по одному на каждый рычаг.

• Сваи, ввинченные под углом, необходимо выкрутить и установить повторно, но не в то же место, а рядом, отступив 0,5 метра.

• Аналогичным способом закручиваются и все остальные сваи

Здесь важно лишь контролировать продольное и поперечное расстояние между металлическими опорами, а также регулярно проверять диагонали

• Когда все сваи будут ввинчены, засыпьте установочные приямки землей и утрамбуйте грунт вокруг свай. Далее необходимо дать опорам точную отметку от уровня земли. Для этого воспользуйтесь лазерным уровнем и мелом.

• Отбив уровень всех имеющихся на планировке свай, можно переходить к их обрезке. Для этого используйте болгарку.

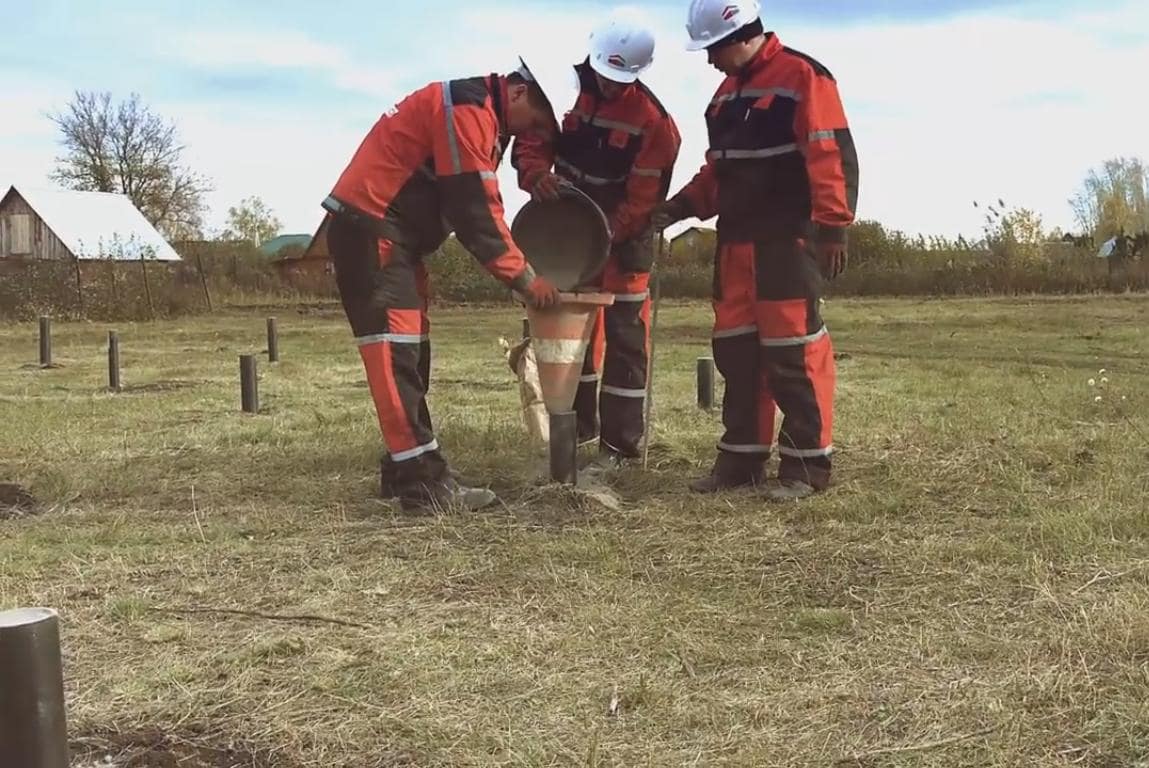

Заливка бетона в полость опоры

В установленные опоры необходимо залить готовый цементный раствор, что придаст прочности опорной конструкции и поспособствует ее долговечности. Заполните раствором практически всю трубу, оставляя незаполненными лишь 10 см от края. Оставшееся пространство засыпьте сухой смесью цемента и песка.

Обвязка свайно-винтовой конструкции

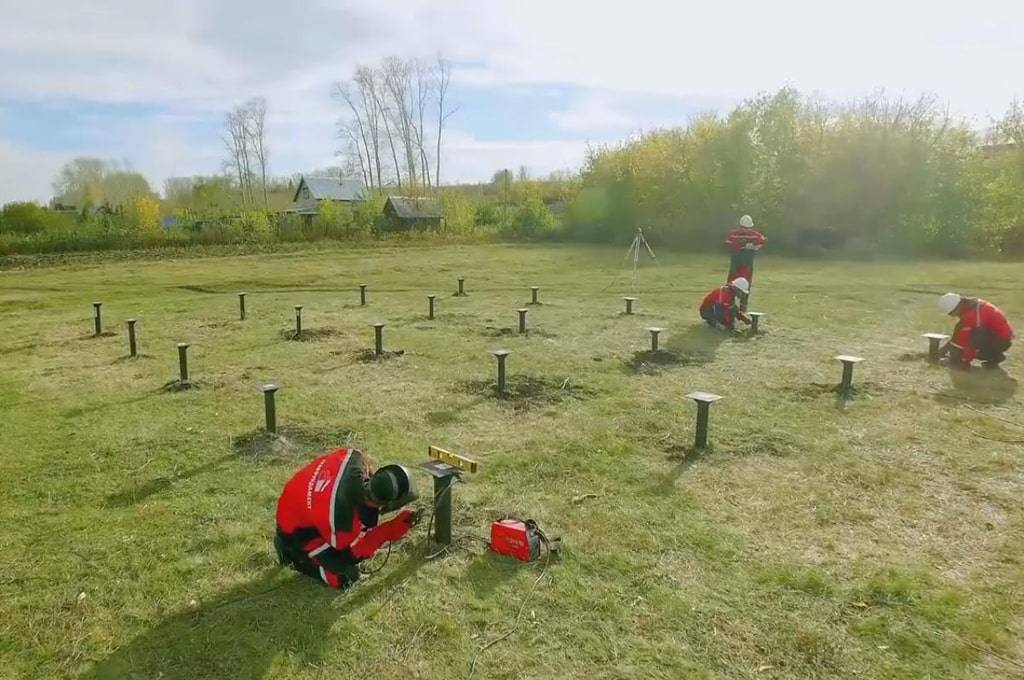

Сверху, на каждую опору следует наварить основание в виде металлической пластины толщиной 10 мм и приблизительным размером 100х200 мм.

Тем не менее, самый надежный свайно-винтовой фундамент получается после установки ростверка. Говоря простым языком, это сварка цельного каркаса прямо на опорах, позволяющая правильно распределить нагрузку установленного сооружения.

Установка ростверка на опоры фундмента

Для установки ростверка длинные швеллеры укладывают на все опорные столбы, установленные в ряд, и приваривают к ним электросваркой. После этого продольные швеллеры соединяют поперечными, приваривая их встык. В итоге получается цельная конструкция, внешне отдаленно напоминающая монолитный фундамент. Такая конструкция будет максимально надежной, и не даст сломаться или согнуться отдельно стоящей свае.

Как вариант, для удешевления конструкции и получения необходимой прочности, соседние балки можно соединить косыми или крестообразными распорками, также взятыми на сварку.

Завершая возведение несущей строительной опоры, необходимо обработать все варочные швы защитным составом. Это убережет сварные соединения от разрывов и коррозии на десятки лет!

Как только фундамент будет готов, сверху на него можно укладывать венцы сруба и начинать возводить дом.

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Параметры часто используемых опор

Устройство винтового основания под каркасный дом

Основание из винтовых свай можно возвести своими руками без привлечения техники.

Все работы выполняют два-три человека в несколько этапов:

Чтобы возвести надежное основание под каркасный дом, необходимо составить проект фундамента. На этом этапе рассчитывается необходимое количество свай, подбирается диаметр изделий и их конструкция. Также определяется расстояние между сваями.
Затем проводят исследование грунта, чтобы определить его состав и глубину промерзания. Для получения более точных результатов проводится пробное вкручивание.
Теперь необходимо подготовить участок. Основное преимущество винтовых свай – возможность использования в любое время года. Поэтому в летнее время участок освобождают от лишней растительности, а в зимний период – счищают снежный слой и обломанные ветки. Кроме этого, отмечают места возможного прохождения трубопроводов и подземного кабеля.
Согласно проекту в местах расположения свай на подготовленном участке расставляют деревянные колышки. Расстояние между ними определяется в зависимости от веса будущей конструкции. Идеальным считается установка свай на расстоянии 2-2,5 метра. Вместо колышков можно использовать сами сваи, завинчивая их на небольшую глубину.

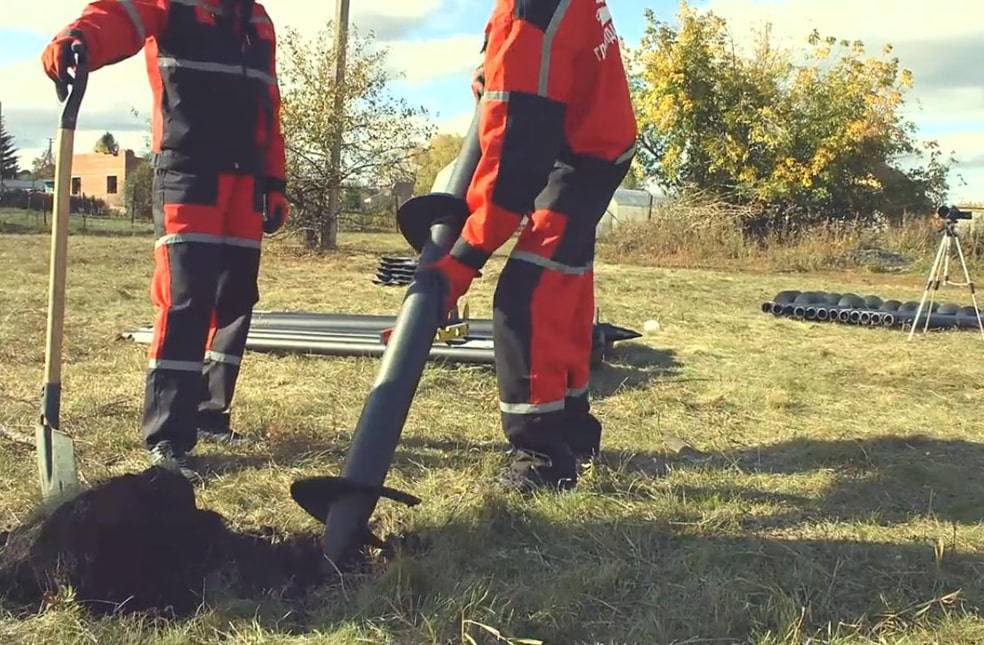

Перед завинчиванием свай в местах их установки делают углубления до 30 см. В образовавшиеся ямки устанавливают сваю. Для удобства на каждом изделии имеется технологическое отверстие, куда вставляют обрезок трубы или лом. Они послужат своеобразным рычагом для ввинчивания сваи. Лучше использовать квадратную трубу, она меньше подвержена деформации

При вкручивании сваи в грунт важно контролировать вертикальное положение свай, а также их высоту. Контроль необходимо вести с самого начала, так как в дальнейшем выравнивание становится невозможным

Для проверки вертикали пользуются строительным уровнем.
Во время завинчивания свай необходимо правильно выбрать величину заглубления. Все зависит от уровня промерзания грунта. Наконечник сваи должен располагаться ниже этой точки на 30 см. Лучше всего погружать сваи до плотных слоев грунта. Определить это можно по более трудному завинчиванию сваи.
После завинчивания всех свай основания под каркасный дом необходимо провести горизонтальное выравнивание, так как выдержать одинаковую высоту свай во время их вкручивания практически невозможно. Пользуясь горизонтальным уровнем, сваи обрезают до нужной высоты с помощью болгарки. Минимальная высота свай должна быть 50-60 см.
Теперь необходимо провести бетонирование свай. Это придает им прочность, а также препятствует возникновению коррозии металлических свай изнутри. Заливать бетонный раствор нужно тонкой струйкой, чтобы вытеснить максимальное количество воздуха из трубы. Параллельно можно добавлять раствор с антиморозными свойствами, что предотвратит порыв сваи.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Виды

Этот элемент фундаментной конструкции делится на четыре вида:

1. С одной лопастью, которая закреплена в нижней части трубы.
2. С двумя лопастями. По сути, это все тот же первый вариант, только на определенном расстоянии от нижней лопасти установлена еще одна. Эта модель имеет повышенную несущую способность, но вручную ее заглубить очень сложно.
3. Узколопастные. Конструкция бура напоминает длинный конус с резьбой. Такие сваи применяются на каменистых грунтах.
4. Небольших размеров две лопасти, идущие одна за другой и соединенные в одну конструкцию. Используют эту модель в регионах с вечной мерзлотой.

Виды свай

Основные виды винтовых свай

Основные виды винтовых свай для фундаментов показаны на рис. Слева – свая для вечномерзлых грунтов, песчаников и плотных суглинков с высокой несущей способностью. Столб грунта внутри нее сжимается, поэтому он держит сваю также изнутри. Для бетонирования эта свая непригодна, но подходящие для нее грунты и так отлично держат. s = (8-20 мм); L = (4-16) м с шагом в 4 м; d = 219 или 325 мм. Несомая нагрузка – до 4,5 т. Стоимость одной – от 4500 руб.

Сваи такой же конструкции благодаря невысокому ребру винта используются как бурозабивные, см. в конце. Для возможности бетонирования грунт из их стволов в таком случае вынимают специальными буровыми инструментами – ложковым буром или желонкой. Технология трудоемкая, но дает возможность строить 3-5 этажные капитальные здания прямо на вечной мерзлоте, болотах и торфяниках.

В центре свая для обычных грунтов, описанных выше. Для заборов и легких нежилых построек такие сваи можно сделать самому. s = (4-16 мм); L = (2,5-15) м с шагом в 2,5 м; d = 47, 75, 89, 108, 133, 159, 219, 325 мм. Несомая нагрузка – (0,7-2,5) т. Стоимость одной – от 2000 руб.

Справа – свая с уширенной пятой для рыхлых, пучинистых и плывущих грунтов. s = (4-16 мм); L = (3-15) м с шагом в 3 м; d = 159, 219, 325 мм. Несомая нагрузка – (1-3,5) т. Стоимость одной – от 3500 руб. Хотя ее наконечник с винтом может быть не литым или кованым, а сварным из листового металла, сделать такую самостоятельно сложно, т.к. лопасть ее винта должна иметь не менее 2-х оборотов и, сужаясь, доходить почти до острия наконечника.

Кроме этих основных типов, в продажу поступает довольно широкий ассортимент специальных свай: с многовитковыми и многозаходными винтами, дополнительными лопастями, со встроенной дренажной системой, из химически стойких материалов, и т.п. Они дороги, в индивидуальном строительстве почти не находят применения, требуют сложной технологии монтажа фундамента. Поэтому просто упомянем, есть, мол, и такие.

Об оголовках

В продаже имеются сваи с наваренными на них монтажно-технологическими оголовками. Стоят они, разумеется, дороже. Нужно иметь в виду, что монтажный оголовок необходим только для сборки на сваях деревянных домов; в прочих случаях без него вполне можно обойтись: ростверк фундамента (см. далее) из металлопрофиля приваривают прямо к стволу сваи, ее заворачивание ручным способом производят, используя технологические отверстия, а легкое машинное, при помощи мини-экскаватора, специального технологического оголовка не требует. Как устроен оголовок сваи, на всякий случай показано на рис., на сваю 133 мм. Для свай других диаметров размеры плиты остаются неизменными.

Монтажно-технологический оголовок винтовой сваи

Правила установки

Расчищать весь участок под строительство нет необходимости. По установленным местам монтажа делаются углубления садовым буром. Глубина приямков – 50 — 70 см.

Туда вставляется свая и начинает закручиваться. Если используется ручной способ, то в верхней части трубы делается сквозное отверстие, куда вставляется лом. На него с двух сторон надеваются небольшого диаметра трубы, которые будут выполнять функции рычагов. Двое крутят трубу, один контролирует, чтобы она входила в землю вертикально ровно. При этом на каждой стойке заранее отмечается краской глубина установки. Как только дошли до метки, заглубление останавливается.

Когда все сваи будут установлены, надо провести их выравнивание. То есть, их верхние торцы должны располагаться в одной горизонтальной плоскости. Самый простой способ – использовать лазерный уровень, световые линии которого покажут, где надо подрезать выступающие части стоек. Резку проводят болгаркой.

Если лазерного уровня нет, то используют шпагат, который натягивается между угловыми сваями. Его выставляют по горизонту с помощью строительного уровня в каждом направлении. После чего точно также выравниваются и промежуточные элементы фундамента.

На этом можно сказать, что свайный фундамент своими руками установлен. Но остается еще несколько операций. В первую очередь внутрь труб надо залить бетонный раствор. Это может быть:

1. Обычный пескобетон в готовом виде марки М 300 или М 400.
2. Товарный бетон с классической рецептурой.

И последняя операция – установка оголовков на верхние торцы труб, которые будут выполнять функции подставок под ростверк. Их просто приваривают к трубам. Размеры пластин варьируются от 10 х1 0 см до 3 0х 30 см.

Что учитывается при создании проекта свайного фундамента?

Чтобы фундамент на сваях не разрушался на протяжении десятилетий, перед его монтажом следует обратить внимание на очень важные для строительства рекомендации:

1. Если дом предполагается возводить в условиях экстремального климата и агрессивной окружающей среды, перед установкой рекомендуется ознакомиться с положениями СНиП 2.03.11.
2. Проектирование предполагает наиболее надежные и доступные решения фундамента на сваях.
3. Все необходимые стройматериалы, технологические решения, изделия и типы почв должны быть отражены в действующих стандартах, технических условиях и проектной документации. Замена чего-либо возможна лишь после консультации с инженерно-проектной организацией и согласования с владельцем дома.
4. Все деформации фундамента на сваях, обусловленные природными факторами, обязательно строго учитываются во время закладки основания и контролируются в течение всего периода выполнения работ.
5. Геологические исследования желательно поручать исключительно лицензированным компаниям, которые смогут учесть влияние закладки данного основания на близлежащие строения.
6. Проведение проектных работ строго регламентировано техзаданием и учитывает тип сооружения согласно ГОСТу 27751.
7. Монтаж свайно-винтового фундамента, который можно установить легко и просто, производится только после тщательного анализа условий окружающей среды и инженерно-геологических нормативов, а также изучения опыта установки таких оснований в подобных условиях.

Комбинированный свайно-плитный фундамент в сложных условиях гористой местности.

Проектирование свайно-винтовых оснований производится на основе свода правил СП 2.02.03-85 «Свайные фундаменты». Для этого разработчику понадобятся следующие сведения:

Данные о физико-химических характеристиках почвы. Их получают на основе геодезических исследований, предполагающих пробуривание экспериментальных скважин в грунте и изучение его характеристик. Глубина бурения зависит от типа почвы: если она нестабильна, бурение производится до нижних слоев грунта повышенной плотности. При большой площади дома бурение производится в нескольких местах свайного поля. Этот метод позволяет также определить глубину промерзания грунта и протекания подземных вод, а также их химический состав.
В проектировании непременно учитывается положение об удалении плодородных почвенных слоев и их дальнейшем применении для восстановления плодородности земель под сельское хозяйство

В проекте также предусматривают изоляцию элементов основания, соприкасающихся с почвой, при выделении газов из земли в данной местности.
Для проектирования и возведения свайного основания очень важно правильно определить его физико-химические характеристики, среди которых удельная масса, плотность и влажность грунта, его пористость, коэффициент удельного сцепления, угол внутреннего трения.

Пристань на сваях, постройка которой осложнена наличием воды и типом грунта.

История появления

Широкое использование свайного фундамента стало возможным в начале 50-х гг. Развитие этой строительной технологии было обусловлено появлением оборудования для ввинчивания опор.

После многочисленных экспериментов в 1955 г. вышла научная работа ТУВС-55, подготовленная отечественными учеными и строителями.

В этом труде содержалось большое количество технических указаний по вопросам проектирования свайных фундаментов. С того времени эти разработки приняли в качестве стандартов.

Винтовые сваи широко используются для строительства оснований.

Нормы и правила, используемые в XXI в., несколько изменились, однако многие положения были заимствованы из ТУВС-55.

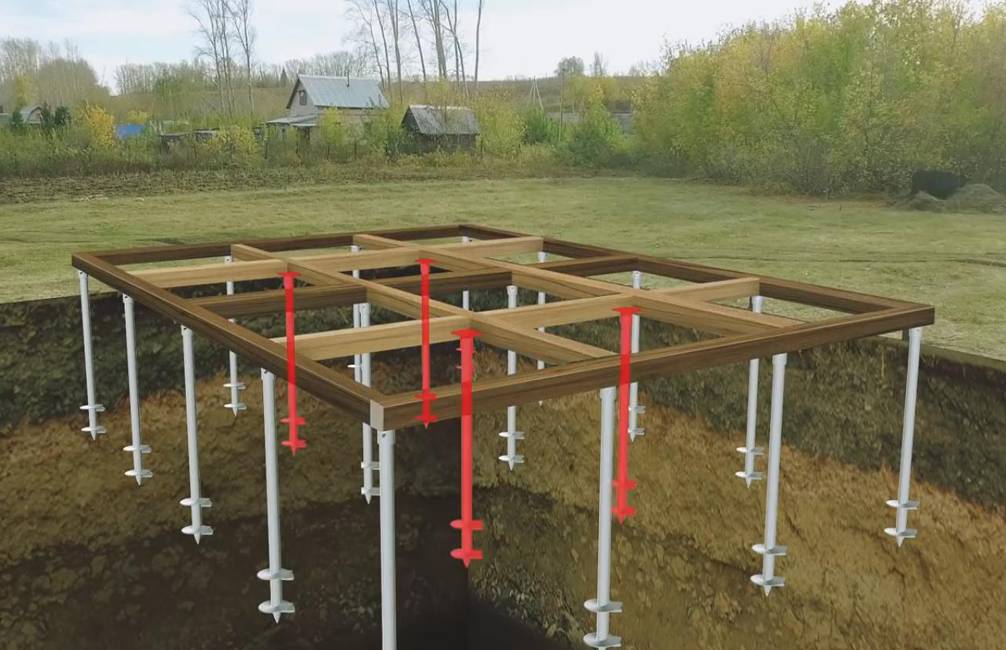

Основные схемы свайного поля

План размещения опорных элементов подбирают индивидуально в зависимости от конструктивных особенностей сооружения, а также сложности рельефа.

Популярные схемы:

1. Одиночное расположение. Винтовые сваи ставят по углам конструкции с шагом не более 3 м (метод для малогабаритных и легковесных построек).
2. Ленточное расположение. Столбы вкручивают по периметру постройки с минимальным расстоянием друг от друга. Технология используется для малоэтажных домов со стенами из дерева, пенобетона, газоблока, а также для каркасных сооружений.
3. Кустовое размещение. Опоры устанавливают группами из 2–3 элементов в местах, где действуют максимальные нагрузки (под углами, несущими стенами, действующими каминами и т.п.). Шаг в этом случае не имеет принципиального значения.
4. Сплошное свайное поле. Под тяжеловесными объектами и на участках с просадочным грунтом опоры вкручивают с шагом в 1 метром по всему контуру фундамента.

Как производятся работы по устройству фундамента на винтовых сваях

Сваи под каркасный дом вкручивают в местах, где не подходят другие типы конструкций. Поэтому установка этого типа опор имеет свои нюансы.

Геодезическая разведка участка

Прежде чем провести гидрогеологию места для правильного подбора сваи под каркасный дом, необходимо найти инженера – проектировщика для будущего здания.

Специалист, основываясь на пожеланиях клиента (этажность здания, тип предполагаемого фундамента, нагрузка на колонны и т.п.), составит техническое задание геодезисту, на основании которого он проведёт обследование территории (виды проб, вычисление глубины и количество скважин и т. п.).

В результате будет произведена геодезическая разметка точек пересечения осей для свайного поля.

Краткая и общая схема монтажа

Общая схема обустройства стволового основания состоит из нескольких этапов:

1. Подготовительные работы, включающие разметку площади, проверку параллельности осевых линий и их соответствия прямым углам.
2. На втором и третьем этапах сначала погружают угловые, а затем промежуточные трубы.

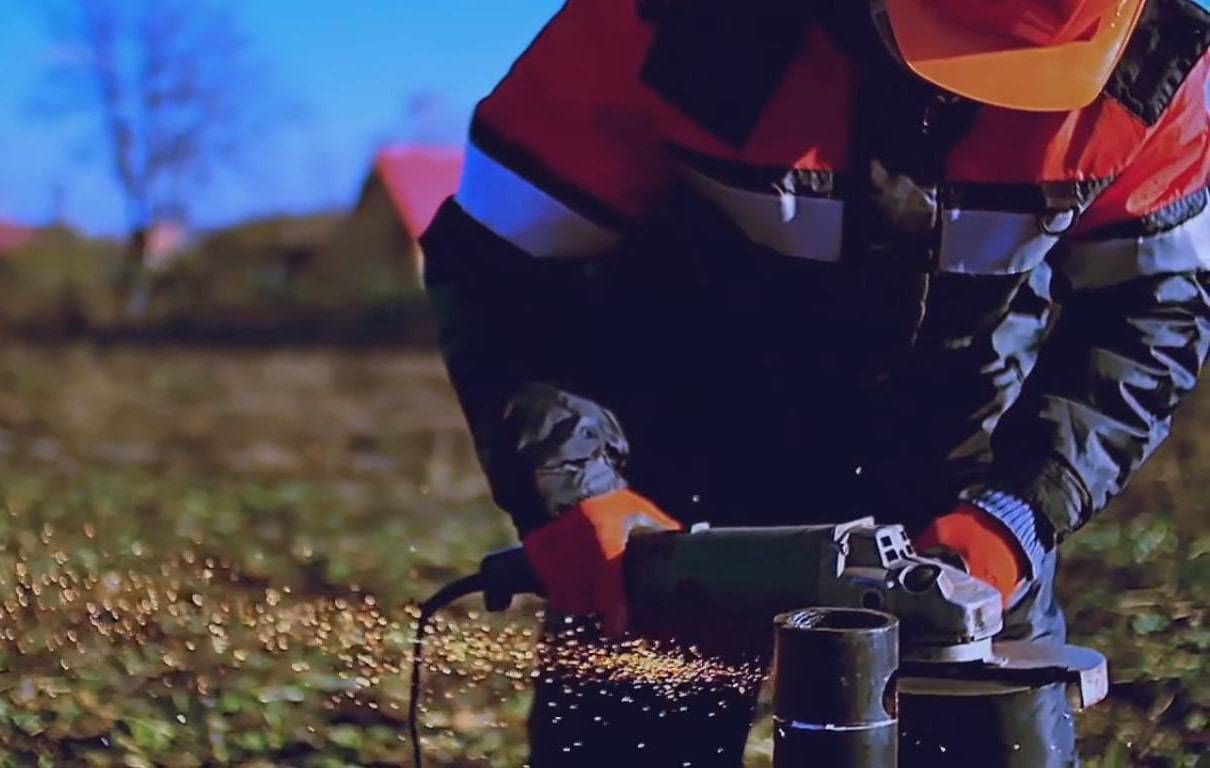

3. Чтобы поверхность стволов была ровной, производят обрезку.
4. Усиливают прочность путём заливки бетона.
5. Приваривание верхних торцов опоры (оголовков), которые служат точками крепления ростверка.

Поверхности стволов, повреждённые при сварке или погружении, сразу покрывают защитным слоем из краски.

Технология строительства методом обвязки

Обвязка (скрепление столбов между собой по периметру здания и между внутренними перегородками), делает фундамент устойчивым при сдвигах и пучению почвосмесей.

На неровных поверхностях (склон), к горизонтальным креплениям добавляют диагональные.

Устройство свай для дома

На первом этапе в месте установки столба делается «приямок» и размягчается водой. После установки колонны в лунку, в её технологическое отверстие, располагающееся вверху, вставляют лом и начинают прокрутку.

Вертикаль ствола определяется строительным уровнем. После того, как нижняя часть трубы упёрлась в твёрдый слой, выравниваются оголовки.

В труднодоступных местах можно использовать электрическую переносную установку.

В интернете можно найти множество видеоматериалов по данной теме.

Нижняя обвязка каркасного строения

Заключительный элемент обустройства основания (если высота столбов находится на 0,5 м выше поверхности), может выполняться из разных материалов (металлический ростверк, деревянный брус, металлический швеллер или армированная железобетонная плита). Выбор зависит от тяжести строения. Например деревянный брус выдерживает нагрузку от 3 до 7 тонн.

Монтируем ростверк

Единое горизонтальное полотно достигается путём обеспечения жёсткости несущих узлов. По типу конструкции ростверк может быть плиточным, ленточным или стаканным, монолитным или сборным. По способу монтажа – повышенный, надземный, заглублённый.

Для его монтажа не требуется особенных навыков. Для частного домостроения собственными силами лучше выбрать монолитную конструкцию.

Теплоизолируем опорную часть

Помимо эстетической функции и защиты от влаги, цоколь дома должен удерживать тепло, а так как каркасный дом на винтовых сваях не имеет подвала, подполье утепляют двумя способами: по отдельной ленточной конструкции или по обрешётке, которая крепится к опорам.

Лучшие утеплители, которые можно крепить прямо на стволы,– это экструдированный пенополистирол, Пеноплекс или вспененное блочное стекло.

Пеноизол жидкий хорошо закрепляет утеплитель. Он наносится путём распыления.

Свайно-винтовой фундамент: назначение, типы, используемые материалы

В сложных грунтах рекомендуется использовтаь сваи

Свайно-винтовое основание для возведения постройки будет оптимальным вариантом на участках с влажным, неустойчивым грунтом и сложной рельефностью.

Но из-за своей несущей способности самыми распространенными конструкциями на нем являются каркасные, деревянные дома, небольшие сооружения из камня (пористого), пустотелого кирпича, заборы.

Винтовые сваи имеют спиралевидные шнеки

Технология работ следующая:

• в поверхность грунта закручиваются заостренные, металлические трубы с лопастями на концах (спиралевидными шнеками);
• оставшаяся на поверхности часть выгоняется до нужной высоты под один уровень;
• конструктивные элементы связываются между собой: выполняется объединение ростверком.

Опоры требуется погружать в грунт на глубину от 1,5 до 7 м. Необходимая их высота достигается наращиванием. Они выдерживают нагрузки от 2,5 до 7 тонн на одну (это зависит от вида, размера).

С их помощью возводятся следующие типы оснований:

• лента из свай: под стены возводимого сооружения опоры устанавливаются одним, либо несколькими рядами;
• стандартный: сваи устанавливаются под несущие части конструкций;
• использование одиночных винтов: так подпирают отдельные элементы сооружений;
• «свайное поле»: опоры вкручиваются по всей поверхности, отведенной под дом.

Свая должна оканчиваться ниже уровня промерзания

Материалом винтов являются стальные трубы с толщиной стен в среднем от 8 до 12 мм, диаметром – от 50 до 350 мм. Лопасти («резьбы») выполняются перпендикулярно к трубной оси, диаметр их от 200 до 900 мм. Они препятствуют выдавливанию свай из почвы, способствуют распределению давления на опоры от сооружения.

Такие буры внедряются ниже границы промерзания грунта.

Различного вида винтовые сваи отличают преимущества и недостатки, как и любой другой материал.

Их видовое разнообразие по методу изготовления наконечников такое:

• со сварными лопастями, где их качество значительно зависит от умений сварщика;
• с литыми окончаниями – более надежный дорогой вариант.

Свайный фундамент – дешевое и легкое решение проблемы участка с перепадами высот

Преимущества винтовых свай заключаются в:

• экологической безопасности материала;
• широком диапазоне применения;
• относительно низких трудовых затратах на установку;
• возможности повторного и круглогодичного использования, дополнительного укрепления;
• продолжительном сроке эксплуатации.
