Особенности устройства и постройки свайного фундамента под печь

Протопка печи перед установкой

Обычно металлические печи покрывают антикоррозийным составом. Во время первой протопки от стен печи может исходить едкий дым, поэтому работу выполняют обязательно вне помещения бани.

Перед протопкой осмотрите печь на предмет дефектов:

не должно быть трещин и повреждений на корпусе, колосниковой решетке, дверце (особенно тщательно осмотрите стекло), теплообменнике (если он предусмотрен в конструкции); дверцы должны хорошо открываться и закрываться, затворяться без зазоров, хорошо фиксироваться.

Шаг 1. Установите печь на любое ровное негорючее основание. Если в печи встроен теплообменник, подключите временную систему нагрева воды и заполните ее теплоносителем.

Шаг 2. Установите временный дымоход высотой более 200 см.

Шаг 3. Откройте дверцу топки, уложите дрова (не более половины объема), разожгите огонь. Если дверца со стеклом, не прикрывайте ее полностью. Не используйте уголь, брикеты, не сжигайте в печи мусор.

Шаг 4. Поддерживайте горение в печи примерно 60 минут. Подкладывайте дрова, если необходимо.

Протопка печи перед установкой

Шаг 5. Дождитесь, пока огонь погаснет сам, не тушите его водой или огнетушителем.

Бетонный фундамент

Чтобы построить фундамент для печи вам потребуется:

Цемент.

• Песок крупнозернистый без включений. Идеальным вариантом будет использование горного песка, но подойдут также морской и речной. Методы очистки песка от примесей мы уже рассматривали на страницах нашего интернет-ресурса.
• Материал для опалубки.
• Щебень.
• Рубероид или плотный полиэтилен.

Инструменты:

• Корыто для раствора
• Лопаты: штыковая, совковая
• Строительный уровень
• Молоток, гвозди, ножовка для сооружения опалубки
• Строительный степлер

Нужно ли углубляться

Можно начинать строить фундамент для печи. У многих может возникнуть вопрос, обязательно ли углубляться в грунт, когда устраивается фундамент своими руками под печь. Наш ответ – обязательно. Иногда встречается вариант, при котором фундамент устраивается с малым заглублением. Снимается только верхний растительный слой и после установки опалубки заливается фундамент. Это совершенно неправильный способ. Плита фундамента, устроенного таким образом, будет постоянно испытывать нагрузки, особенно в зимнее время. Мотивация об экономном расходе строительных материалов при устройстве такого фундамента ничем не обоснована. Заглубление необходимо провести на глубину ниже уровня промерзания в вашем регионе. Можно использовать мелко заглубленный фундамент в баню под печь, но с обязательным устройством свай под основной плитой фундамента.

Устройство котлована – основные параметры

Для сухих, песчаных грунтов бывает достаточно 500 – 600 мм. Но на пучинистых грунтах эта глубина не должна быть меньше 1000 мм. Повторяем – это правильное устройство фундамента.

По разметке роем котлован. Размер котлована должен позволять установку опалубки. Но если почва на вашем участке достаточно плотная и края не осыпаются, можно обойтись и без нее. В любом случае все зависит от конкретного места и грунта. Когда опалубка установлена, на дно котлована засыпается слой щебня толщиной 100 мм. Щебень необходимо разровнять по уровню. После этого ручной трамбовкой необходимо выполнить уплотнение щебня.

Гидроизоляция и заливка

Для гидроизоляции фундамента к внутренней стороне опалубки с помощью строительного степлера крепится слой рубероида. Можно приступать к заливке

Важно знать, что верхний уровень фундамента должен быть ниже основного пола здания на 60 – 70 мм. Готовим раствор по следующим пропорциям:

• Цемент 1 часть
• Песок 3 части
• Щебень 5 частей

• Вначале готовится сухая смесь из цемента, песка и щебня. Можно использовать раствор для кладки печи.
• После перелопачивания и получения однородной массы постепенно добавляется вода до образования раствора консистенции густой сметаны. Раствор можно заливать.

Фундамент для железной печи

Несмотря на то, что железные печи для бани имеют обычно небольшой вес, даже для самой легкой тонкостенной модели желательно иметь отдельный фундамент. Все дело в том, что даже небольшой перекос, порой невидимый глазу, приводит к ускорению износа. И только наличие прочного основания гарантирует его отсутствие, а значит и длительную эксплуатацию печи.

Делать фундамент для железной печи несложно. Необходимо:

1. Выкопать котлован подходящего размера. Размер фундамента должен быть больше габаритов печи на 10-15 см (больше можно, меншьше — нельзя). Если металлическая печь будет откладываться кирпичным экраном, то отступ считается от наружного края экрана. Глубина фундамента и котлована зависит от типа грунта. На непучнистых грунтах достаточно 50-60 см.
2. На дно засыпают щебень, который тщательно утрамбовывают. Размер этого слоя в утрамбованном виде должен быть не менее 30 см.

   Фундамент для железной печи

3. Утрамбованный щебень проливают жидким цементным раствором. Примерное соотношение материалов для его изготовления такое: на одну часть цемента берут 4 части песка, количество воды – по состоянию раствора – он должен быть средней густоты.
4. После того как слой высохнет (через сутки-двое), укладывают гидроизоляционный слой. Это может быть рубероид в два слоя или одна из новых битумных гидроизоляций (рулонная или обмазочная).
5. Выставляется опалубка по выбранным размерам фундамента.
6. Заливается слой бетона. На одну часть цемента нужно брать 2,5 части песка, 4 части мелкого гравия или керамзита (с керамзитом получится более теплоизолированное основание). Сначала в сухом виде перемешивают цемент с песком до получения ровного цвета. Затем засыпают гравий или керамзит, снова все перемешивается. Когда все части ровно распределились, разводится водой. Воды обычно уходит чуть меньше по объему, чем цемента. Выложенный раствор тщательно выравниваем, проверяя его горизонтальность при помощи строительного уровня.

   Фундамент для печи можно обложить кирпичом: так он выглядит привлекательнее

7. Вместо бетонного слоя можно использовать кирпичи. Их кладут на цементно-песчаный раствор.

Опалубку можно снимать через трое суток, а расчетную крепость бетон набирает три-четыре недели. Для нормального вызревания его нужно регулярно смачивать водой: обильно сбрызгивать 2-4 раза в день, в зависимости от температуры. Луж быть не должно, но промокать должен раствор хорошо. Если на улице слишком жарко, накройте основание полиэтиленовой пленкой, так влага не будет испарятся быстро.

Есть вариант увлажнения, который не требует частого сбрызгивания: обкладываете мешковиной или другой какой тканью, насыпаете хороший слой опилок, и его мочите. Этого хватает на сутки.

Бетонное основание дешевле и прочнее, но требует большего количества физических усилий, даже если у вас имеется бетономешалка. К недостаткам бетона нужно добавить сложность его демонтажа.

Чем облицевать фундамент под металлическую печь

Если верхняя часть основания отлита от бетона, то внешне она имеет непривлекательный вид. Можно снаружи фундамент обложить кирпичом, но это если позволяют условия: кирпич имеет все-таки приличные размеры. Для остальных случаев подходит облицовка толстой керамической плиткой (именно толстой). Керамогранит при высоких температурах скорее всего потрескается. Возможно, подойдет натуральный отделочный камень.

Термостойкий клей для плитки Плитку укладывают на специальный жаростойкий клей (есть такие). Затирку тоже подбирают соответствующую — стойкую к высоким температурам. Можно обойтись и без затирки: аккуратно расшить швы клеем. Если сделать все тщательно, вид получается нормальный. Затирка только сначала выглядит хорошо. Потом, когда добавится зола и сажа, ее замучаетесь оттирать.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Выбор места для печи

Самым правильным решением станет изначальное проектирование бани с учетом всех помещений и расположения печки. Если есть возможность отапливать все прочие комнаты от другого источника, её размещают в парилке. Если нет, рассматривают вариант, как установить печь в бане с топкой из предбанника, чтобы она обогревала и его, и моечное отделение. Для этого в перегородке между этими отделениями предусматривают проем, который впоследствии обкладывается вокруг топливника огнеупорными материалами.

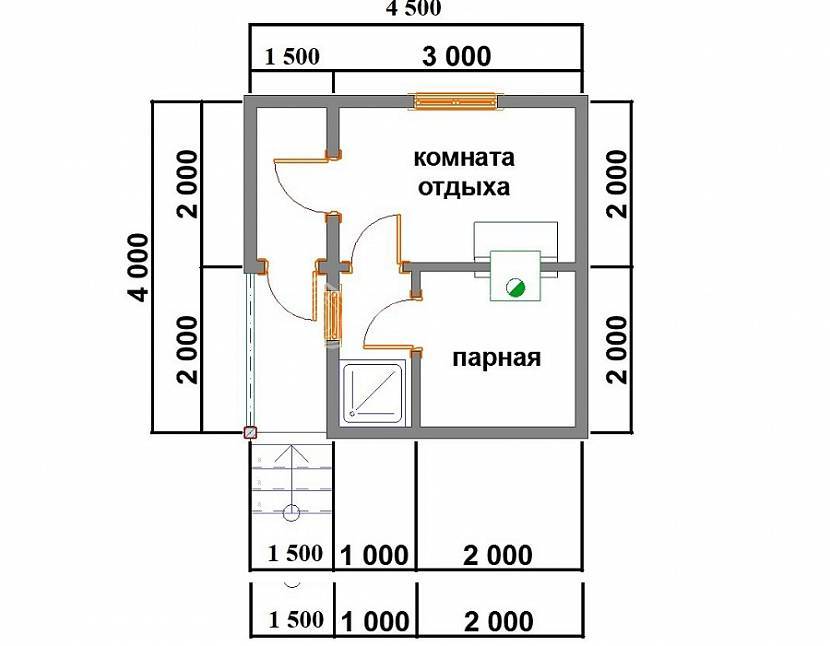

Проект бани с парилкой и душевойИсточник sk-ac.ru

Оба варианта имеют свои положительные и отрицательные стороны:

• Установка в парилке позволяет контролировать работу печи, не прерывая банных процедур. Но топка и пространство перед ней занимают лишнее место, при таком размещении быстрее сгорает кислород в помещении, что требует устройства вентиляционной системы. А самое главное – приходится организовывать автономное отопление предбанника, раздевалки, санузла и других комнат бани либо проводить его из дома.
• Второй вариант намного более эффективный и экономичный, так как установить печку в баню с топкой в предбанник не намного сложнее, а плюсов получается больше. В парной сохраняется нормальный микроклимат и освобождается полезная площадь, от одной печи греются все помещения. Но банные процедуры приходится прерывать, чтобы подкинуть дрова в топку.

Однако удобство не единственный и не самый важный критерий выбора подходящего места для теплового агрегата. Гораздо актуальнее стоит вопрос пожарной безопасности.

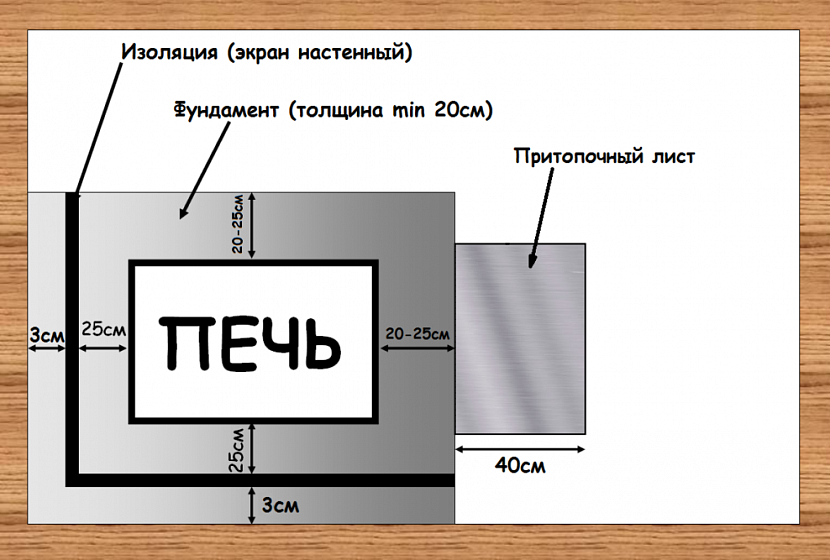

Правильная схема углового размещенияИсточник banyabest.ru

В первую очередь следует решить, как, в каком месте вывести через кровлю дымовую трубу. Лучше всего, если она будет присоединяться к печке по прямой, без лишних колен и поворотов.

При размещении в углу или у одной стены, нужно соблюдать правила, как установить печь в бане с топкой из предбанника в деревянном срубе. Расстояние от металлического корпуса до стен из горючих материалов должно быть не менее 50 см с любой стороны. Уменьшить его можно при условии изоляции стен огнеупорными щитами. Это могут быть листы минерита, асбокартона или базальтового картона, а также облицовка керамической плиткой или экран из красного керамического кирпича.

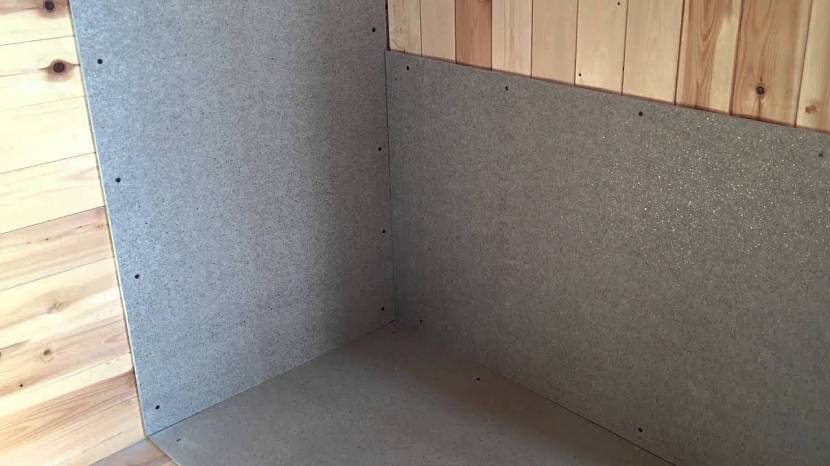

Изоляция стен плитами минерита перед установкой печиИсточник bg.aviarydecor.com

От дверцы топки до входной двери следует соблюдать расстояние не менее 120 см. А перед топкой обязательно уложить притопочный металлический лист либо облицевать пол плиткой.

Все эти моменты проще предусмотреть на этапе проектирования. Если это не было сделано, задача усложнится, а вариантов для удобного размещения печи останется меньше.

Фундамент

Здесь может быть два варианта.

Первый – полы бани уже уложены

Вариант, сразу скажем, не очень приятный. Как решать проблему? Вначале нужно приблизительно рассчитать общий вес печки вместе с кирпичной кладкой.

Вес печи можно узнать в паспорте или каталоге производителя

Вес одного красного полнотелого кирпича ≈ 3,5 кг, кладка будет в полкирпича. Больше нет надобности, такая толщина обеспечит и нормальную теплопередачу, и достаточную устойчивость конструкции.

Вес красного кирпича

Вес поддона с кирпичом

Есть рекомендации делать кладку в четверть (ставить кирпич на ребро), но мы бы не советовали. Во-первых, для кладки на ребро нужен солидный опыт. Во-вторых, устойчивость конструкции неудовлетворительная.

Для справки. Размеры стандартного одинарного кирпича 250×120×65 мм. Для одного кубического метра кладки нужно приблизительно 520 штук при толщине раствора примерно один сантиметр. Для облегчения расчетов нужно помнить, что на 1 м2 кладки в полкирпича нужно ≈ 53 кирпича. Берите с запасом, неизбежно будут отходы.

Стандартные размеры полнотелого кирпича

Найдите место расположения половой балки, обнаружить ее можно по половым гвоздям. Как правило, во время строительства бани применяют брус под половое покрытие размером не менее 100×100 мм, он может выдержать до 500 кг веса. Этого вполне достаточно для небольшой металлической печи, усиливать брус нет необходимости.

Фото балок пола

Под периметр печи положите лист металла, желательно сделать теплозащиту, четко выдерживаете правила СНиП III–Г.11–62.

СНиП

Не рекомендуется в качестве теплоизоляционного материала использовать листы асбеста, сегодня в реализации есть безвредные материалы из прессованной минеральной ваты.

Цены на минеральную вату

минеральная вата

Для кирпичной кладки нужно сделать гидроизоляцию (для шамотного – не надо, он не боится влаги). Для гидроизоляции лучше возьмите два слоя обыкновенной прозрачной полиэтиленовой пленки – это намного красивее, чем черный рубероид. Выступающую пленку потом нужно аккуратно обрезать по периметру кладки. Не стоит бояться, что такое основание печи вызывает сомнение в надежности. Если бы дымоходы были кирпичными – да, даже незначительные «шатания» печи могут стать причиной появления больших проблем. В нашем варианте дымоходы будут сделаны из металлических труб. В местах соединения и в местах их выхода наружу конструкция «плавающая», способна компенсировать небольшие колебания.

Виды дымоходов для бани

Второй вариант. Полы еще не уложены

Оптимальный вариант, для печи можно сделать устойчивый фундамент. А наличие фундамента значительно расширяет возможные варианты печей как по весу, так и по конструктивным особенностям. Как делать фундамент?

Шаг, №№	Схема или фото	Пояснения
Шаг 1.	Схема фундамента	Разметьте габариты ямы, по периметру она должна быть на 10 см больше, чем размеры печи.
Шаг 2.	Копаем яму под фундамент	Выкопайте яму глубиной 50÷60 сантиметров, глубже не стоит по двум причинам. Во-первых, в помещении бани глубина замерзания грунта значительно меньше, чем на открытом пространстве. Во-вторых, печь не та конструкция, которая требует мощного устойчивого фундамента.
Шаг 3.	Схема фундамента	Сделайте песчаную подушку толщиной не менее 15 см и утрамбуйте ее. Она компенсирует вспучивание грунта, если такой факт и будет иметь место.
Шаг 4.	Фундамент для печи выкладывается из фундаментных блоков размерами 200х200х400, 200х300х400, 200х300х600. Кладка ведётся на цементно-песчаном растворе фундамент печки из газосиликата (пример)	Для печи можно поставить упрощенный фундамент из бетонных блоков, это намного быстрее и легче. Возьмите бетонные блоки любых размеров, количество зависит от размеров ямы, положите их на цементный раствор. Постоянно следите за горизонтальностью. Не рекомендуем отрезать блоки, если по высоте они превышают высоту пола. Во-первых, это довольно сложно, нужен алмазный диск большого диаметра. Во-вторых, выступающий на несколько сантиметров фундамент никак не влияет на комфортность.

На этом подготовительные работы закончены, можно приступать к непосредственной установке печи с выносной топкой.
