О фурнитуре
Независимо от того, какими бывают пластиковые окна, все виды (фото приведено ниже) оснащаются специальной фурнитурой. К этой группе относятся механизмы и детали, отвечающие за открывание и закрывание конструкции. Существует несколько групп рассматриваемых приспособлений.
Фурнитура поворотного типа имеет вертикальный подвесной механизм, позволяющий направлять створку только в одном направлении по отношению к вертикальной оси. Эта разновидность является самой простой.
Наклонно-поворотные варианты позволяют поворачивать створку вокруг вертикали, а также наклонять ее. Такая конструкция является самой популярной, позволяющей выполнять манипуляции, связанные с проветриванием жилища. Изменяя положение рукояти, окно отворяют в нужном направлении без значительных усилий.
Поворотная разновидность фурнитуры с горизонтальным подвесом дает возможность открывать окно на 180 градусов по отношению к горизонтали. Такие элементы могут монтироваться на конструкциях различной геометрии и массы, включая эллипсовидные и круглые системы на мансардных окнах.
Фурнитура раздвижной конфигурации применяется при остеклении балконов и лоджий. Запорные рукоятки фиксируют окно в запертом положении. В комплектации предусмотрены специальные крючковые зацепы. Если планируется частое проветривание помещения, во избежание сквозняков необходимо оснастить систему щелевым проветривателем.
Независимо от того, какой толщины бывают пластиковые окна, они могут оборудоваться фурнитурой нового поколения. Сюда входят приспособления, отличающиеся высоким показателем надежности и плавностью работы. Основное преимущество таких механизмов – высокая степень защиты от климатических воздействий. В комплекте идет устройство для микропроветривания, доводчик, который облегчает прикрытие створки. Такая фурнитура максимально исключает проникновение уличного шума и продувание.
Еще одной новинкой является наклонно-раздвижная система, предназначенная для оконных конструкций высотой до 2700 мм, когда производится остекление стены от потолка до пола. С помощью такой фурнитуры можно без особых усилий наклонять и передвигать окна массой до 160 кг.
Типовые размеры
Существует стандартное трехстворчатое окно, размеры которого у разных производителей могут несколько отличаться, но такую конструкцию можно купить в готовом виде. Большинство застройщиков оставляет оконные проемы именно в расчете на стандартное окно, приобретение которого обойдется значительно дешевле, чем заказ конструкции нужного размера. Поэтому, если вы находитесь только на стадии проектировки помещения, стоит опираться именно на распространенный размер конструкции. Стандартные трехстворчатые окна обычно имеют следующие параметры:
- 170×141.
- 170×142.
- 142×203.
- 141×203.
- 142×268.
- 142×236.
- 110×236.
- 141×205.
- 141×170.
Зная размеры стандартного трехстворчатого пластикового окна, можно не только изначально включить их в проект, сэкономив в дальнейшем на стоимости конструкции и не утруждая себя поиском подходящей в магазинах, но и рассчитать примерную ее стоимость. Ведь заказ нестандартного изделия может в разных компаниях стоить по-разному.
Стоит обратить внимание на то, что иногда застройщики в квартирах делают проемы под трехстворчатые окна, однако может возникать следующая проблема: строители не всегда соблюдают требования ГОСТ, из-за чего оконный проем может иметь 10-15-сантиметровые расхождения. Перед тем как покупать окна, нужно измерить каждый проем: не исключено, что в одном и том же помещении разные оконные элементы окажутся неодинаковыми
Однако, лишнее пространство можно заложить, а вот если проем окажется меньше положенного, разбивать его не рекомендуется, лучше заказать оконную конструкцию нужного размера.
Какие улучшения можно сделать?
Изготовление пластиковых окон предусматривает применение дополнительных функций. По представленному вопросу можно выделить:
1. Гребенка для пластиковых окон – это стандартные ограничители, которые дают возможность самостоятельно отрегулировать угол наклона створки вовнутрь.
Ограничитель открывания пластиковых окон имеет 4 положения, отчего каждый найдет комфортное поступление воздуха. Положения допускают открытие от 10 до 77 мм.
2. Замки на пластиковые окна от детей – это обязательная мера безопасности при наличии в доме ребенка. Представляет собой стандартный замок, находящийся на нижней части створки, который закрывается на ключ.
При их наличии можно проветривать окна, откинув створку на нужный угол. Ключ блокирует возможность повернуть створку – открыть окно стандартным образом, отчего увеличиваются риски падения детей с высоты.
3. Антикошка на пластиковые окна – представляет собой стандартную сетку, крепление которой происходит к рамам створки с помощью саморезов и более сложных болтов.
Снять ее под силу только с помощью отвертки – потребуется выкрутить саморезы для устранения сетки.
Такое ограждение имеет больший размер прорезей в сетке в сравнении с москитной защитой, выдерживает до 20 кг веса кошки, даже если она начнет забираться по прутьям.
Сегодня представлены многочисленные вариации с изготовлением специального сетчатого выступа – животное может «выйти» на улицу на 30-40 см и посидеть в своеобразной клетке.
4. Приточный клапан на пластиковые окна – своеобразный и негромоздкий аналог кондиционера, который обеспечивает поступлением воздуха с улицы помещение.
Все пластиковые конструкции установлены таким образом, что перекрывают естественную вентиляцию помещения, отчего в комнате становится душно, но открытые окна ухудшают ситуацию холодным воздухом.
Чтобы подобного не происходило, рекомендуется использовать приточные клапаны, обеспечивая поступление струи воздуха без создания сквозняка или увеличения шума с улицы.
5. Москитные сетки – это дополнительный элемент, предназначенный для защиты жителей квартиры или дома от проникновения насекомых.
Пластины съемные, крепление их незначительное, поэтому опираться на сетки нельзя.
Увеличиваются случаи выпадения детей из окон вследствие надавливания на сетку.
Это основные дополнительные элементы, которые приобретают себе клиенты компаний по изготовлению и монтажу пластиковых окон. Защита от детей на пластиковые окна оказывает пользу и для кошек.
Известно множество случаев, когда от сквозняка откидная створка закрывается в момент выхода животного на улицу через окно. Нередко животные гибнут от подобных травм, поскольку происшествие ведет к внутреннему кровотечению.
О подоконниках
Невзирая на то, какими бывают пластиковые окна, все они оборудуются подоконниками. На строительном рынке представлен огромный ассортимент изделий из различных материалов (пластик, древесина, камень).
Самыми распространенными вариантами являются пластиковые модели, благодаря своей экономичности и практичности. Между собой такие подоконники отличаются качеством и стоимостью. Более надежными модификациями считаются версии из ДСП, которые обладают плотной структурой, создаваемой сочетанием естественных древесных волокон и синтетических смол.
Варианты из искусственного камня встречаются редко, они тяжелые и холодные. Главная роль подоконника – функциональность, в качестве подставки для аксессуаров или комнатных цветов. Для более гармоничного вписывания в интерьер, желательно, чтобы подоконник был изготовлен из такого же материала, что и окно.
Количество створок
Одним из основных классифицирующих пластиковые оконные конструкции признаков является количество створок или тип конструкции. Помимо одно-, двух- и трехстворчатых окон (речь о которых – ниже), бывают также:
- балконные блоки. Представляют собой окно с дверью, обеспечивающей выход на лоджию или балкон;
- окна лоджий и балконов. К данной конструкции предъявляют особые требования, так как площадь остекления, в большинстве случаев, велика. Поэтому окно должно быть одновременно не только легким, но и прочным и жестким. Такие конструкции сложно отнести к конкретному типу по количеству створок, так как они, как правило, являются сочетающими в себе несколько разновидностей.
Рис. 2. Пластиковое остекление балкона.
Одностворчатые пластиковые окна
Одностворчатое окно из ПВХ по праву считается самым экономичным вариантом. Наиболее часто производители делают створку открывающейся, реже встречается глухое одностворчатое окно. Данная разновидность практически всегда использовалась при строительстве жилых домов в советское время.
Сейчас одностворчатые окна применяются гораздо меньше, в основном, в частном домостроении и при возведении дачных домиков, для установки в помещениях небольшой площади, зачастую нежилых. Причина этого – проста и очевидна. Для обеспечения комфортных условий нахождения в комнате нормальных размеров одностворчатого окна будет недостаточно.
Рис. 3. Одностворчатое окно из ПВХ.
Двухстворчатые пластиковые окна
Данный вид оконных конструкций подразумевает наличие двух створок. Он является самым распространенным, так как помимо универсальности эксплуатационных характеристик обладает также относительно невысокой стоимостью.
В большинстве случаев одна из створок двухстворчатого окна делается открывающейся, а вторая глухой. Хотя достаточно часто обе створки выполняются открывающимися. Область применения двухстворчатых оконных конструкций из ПВХ крайне широка – они используются практически повсеместно, от небольших частных домов и коттеджей до многоэтажных высотных жилых зданий и крупных сооружений общественного назначения.
Рис. 4. Двухстворчатое окно.

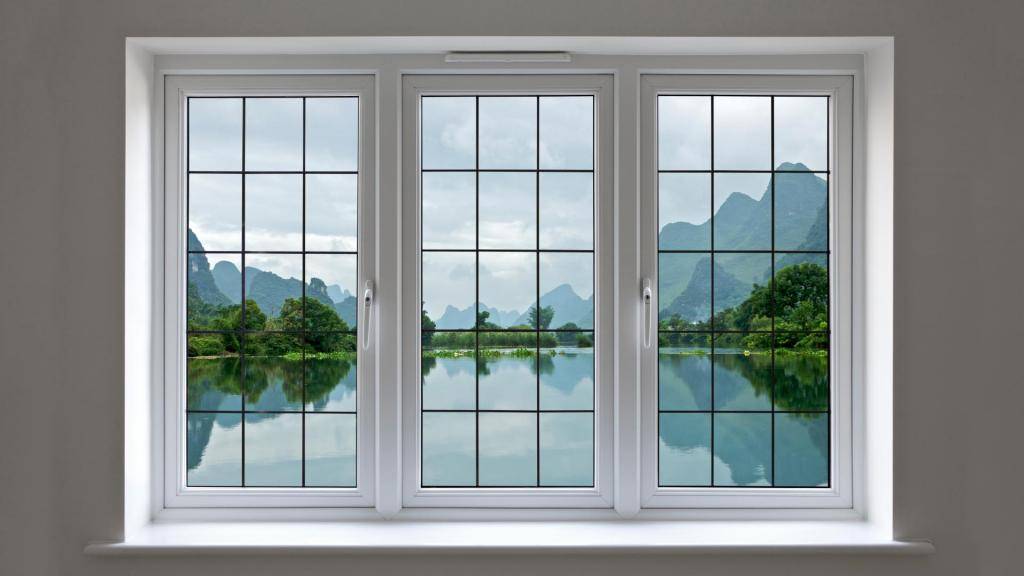

Трехстворчатые пластиковые окна
Из названия очевидно, что данная конструкция имеет три створки. В большинстве случаев трехстворчатые окна из ПВХ профиля используются в наиболее просторных комнатах, залах, гостиных столовых и им подобных помещениях. Могут изготавливаться в самых различных вариантах по количеству открывающихся створок.
Чаще всего механизм открывания устанавливается на двух крайних створках, но в целях экономии некоторые заказчики выбирают вариант с одной открывающейся створкой, расположенной посередине. Неудивительно, что самым дорогим вариантом по стоимости является тот, когда открываются все три створки. Такие конструкции также возможны, но встречаются достаточно редко.
Рис. 5. Трехстворчатый вариант с крайними открывающимися створками.
Нормы по ГОСТу
Для стандартов оконных проемов существует регламент Государственного стандарта за номером 11214-86. Такой стандарт определяет и размеры для балконных дверей. Сообразно этому ГОСТ, ширина окон варьируется 870 – 2670 мм, высота 1160 – 2060.
Таблица ниже познакомит Вас с типовыми размерами окон по ГОСТу.
Обычная ширина окна высчитывается с учетом цели строения, для каждой комнаты и помещения, его месторасположения и габаритов, поскольку уровень естественного солнечного света, зависящий от географического местоположения, определяет степень освещения.
Стандартные рамы изготавливают по ГОСТу, поскольку окнам важно обеспечить в доме необходимую норму дневного света. Таким образом, габариты для двух- и трехстворчатого окна, изготовленного в соответствии с ГОСТ, должны быть 1300Х1400 мм и 2050Х1400 мм. Таким образом, габариты для двух- и трехстворчатого окна, изготовленного в соответствии с ГОСТ, должны быть 1300Х1400 мм и 2050Х1400 мм
Таким образом, габариты для двух- и трехстворчатого окна, изготовленного в соответствии с ГОСТ, должны быть 1300Х1400 мм и 2050Х1400 мм.
На значение данных характеристик влияют следующие факторы:
- площадь данного помещения;
- требуемая степень освещенности;
- архитектурные особенности строения и самого помещения.
Исходя из общепринятых норм, площадь окна исходит из площади комнаты, и самого размера дома. На что же влияют размеры проема? В первую очередь, на остекление окна, сколько будет створок и саму форму.
Как видим, выбор размеров окна — довольно трудоемкое занятие. Нужно не допустить порчи каркаса и материалов. Лучший выход — нанять замерщика, чтобы он сделал все профессионально. Лучше переплатить, но потом наслаждаться хорошо поставленными и не кривыми окнами, чем мучиться с размерами.
Смотрите в этом видео об оптимальных размерах оконного проема:
Особенности
Имеются вариации, совмещающие в себе две разновидности открывания, а также с поворотно-откидным механизмом. Такая конструкция самая удобная, но и довольно сложная. Створку указанного типа можно откинуть для проветривания либо отворить внутрь помещения. Для открывания окна рукоятку ставят в горизонтальную позицию, а для проветривания и приоткрывания – вертикально.
Данный поворотно-откидной механизм очень удобен для проветривания, поскольку элемент отворяется не полностью, а получается лишь небольшая щель. При этом внутри комнаты создается комфортная атмосфера без наличия сквозняков. Для фиксации окна в требуемом положении на раму крепится специальная защелка типа «крокодил» или подобной конфигурации
Они требуют осторожного обращения, поскольку склонны к поломкам
Количество створок
Створка – отдельная ячейка стеклопакета, разделённая с соседней оконным профилем. В большинстве случаев их количество зависит от ширины оконного проёма (чем шире – тем больше створок). Наиболее распространёнными считаются такие виды окон:
Одностворчатое. Самый экономичный вариант. Может быть открывающимся или не открывающимся (глухим). Последние чаще всего устанавливаются в коридорах, котельных, на лестничных площадках, на мансардных этажах.
Пластиковое окно с двумя створкамиИсточник okna-biz.ru
Двухстворчатое. Один из наиболее популярных вариантов. Область применения таких конструкций распространяется повсеместно: начиная с частных домовладений и коттеджей, заканчивая многоэтажными строениями жилого или коммерческого назначения. Устанавливаются в проёмы, ширина которых превышает 90 см. Имеют 2 стеклопакета с одним или двумя открывающимися. Для усиления конструкции между пакетами устанавливают разделяющий вертикальный профиль.
Пластиковое окно с тремя створкамиИсточник s15.dibi.ru/izhevsk
Трёхстворчатое. Вариант пластикового окна с тремя створками. Монтируется в большие оконные пролёты объёмных гостиных, просторных залов, офисов.
Может быть исполнен в разных вариантах:
- С двумя крайними открывающимися стеклопакетами.
- С одним средним.
- Со всеми тремя.
Ввиду сложности изготовления (установки большего количества элементов запорной арматуры) последние относятся к самым дорогим в классе. Встречаются они гораздо реже, чем первые варианты. Наиболее распространённые – это с одним глухим стеклопакетом, расположенным в середине конструкции.

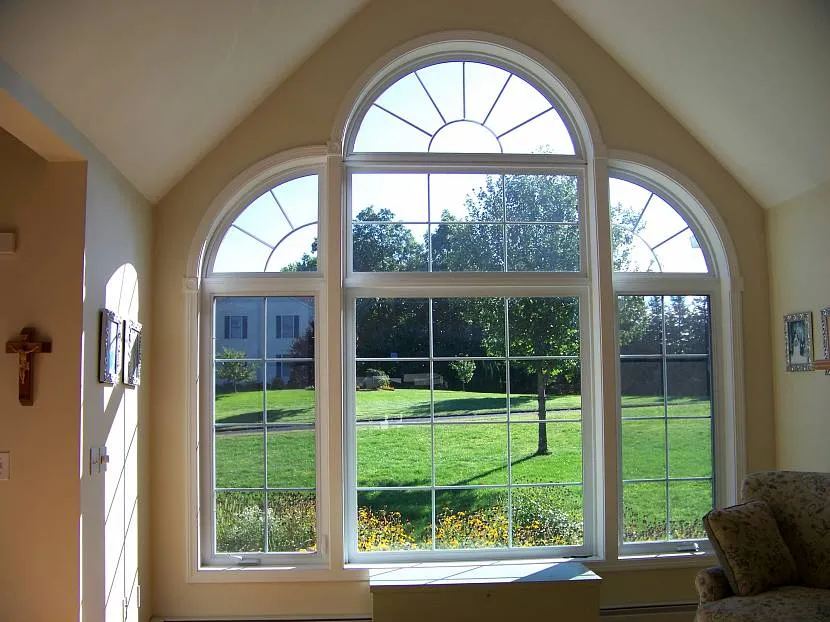

Семистворчатое пластиковое окно арочного типаИсточник окна-раменское.рф
О москитных сетках
Какие бывают ПВХ-окна с москитными сетками, рассмотрим далее. Заказывая конструкции, необходимо помнить о качественных противомоскитных сетках. Они предназначены для защиты помещения от насекомых, листвы, тополиного пуха. Сетка без труда снимается, моется, изготавливается из фибергласса (стекловолокно, запаянное в полимер). Элемент фиксируется при помощи шнура из резины в каркасе из алюминия, соединенном пластиковыми уголками.
Москитная сетка крепится с уличной стороны на специальные приспособления, ее размеры подбираются индивидуально под каждый проем. На двери балконов также ставятся данные изделия, на раме фиксируются на боковые петли и магнитную защелку. Через 3-4 года сетки провисают и требуют замены. Такая особенность связана с недостаточной жесткостью между алюминиевой рамой и пластиковыми уголками.
Какого цвета бывают пластиковые окна?
Кроме параметров, указанных выше, ПВХ-конструкции различаются по своему колеру. Рамные части чаще выполнены в белом цвете, однако могут быть совершенно разных оттенков. Специальная пленка позволяет выполнять имитацию различных материалов, включая натуральную древесину или камень.
Стекла в пакетах также отличаются по своим характеристикам (обычные или противоударные). На современном рынке не так давно появилась новинка – элементы с высокими энергосберегающими параметрами. В таких конструкциях стекла отделываются специальным пленочным покрытием, которое отражает инфракрасное излучение, не выпуская тепло наружу.
Какие створки выбрать для 3-х створчатого окна?

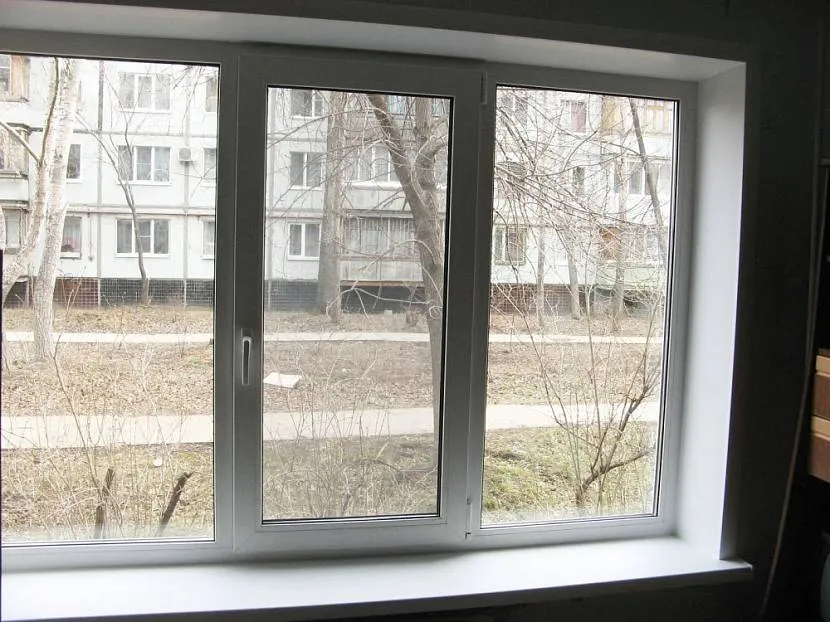

Рассмотрим самое распространенное стандартное прямоугольное 3-хстворчатое окно. Существует требование ГОСТ о наличии неоткрывающихся створок в окне:
| «Применение неоткрывающихся (глухих) створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений…» |
Данное требование относится к требованию безопасности и обязательно для выполнения. Несоблюдение может привести к выпадению при мытье окна.
Фото: такой способ мытья 3-створчатого окна может закончиться падением наружу с получением тяжелых травм или летальным исходом
На рисунке показаны различные схемы открывания 3-створчатого окна с верным и недопустимым решением.
Фото: схемы открывания трехстворчатого окна: верхний ряд – неправильно (Х), нижний ряд – правильно (V).В нижнем ряду 2-й вариант более предпочтителен: если необходимо больше проветривать комнату, то лучше установить сразу 2 створки с поворотно-откидным режимом. Поворотно-откидное проветривание дороже поворотного на 500 рублей, но преимуществ у него больше.
Преимущества поворотно-откидного проветривания перед поворотным:
- Возможность проветривать квартиру в безопасном режиме;
- Можно оставить створки откидными и уйти из дома с условием использования специальных противовзломных ответных планок, сохраняющих режим сопротивления взлому при проветривании (описаны ниже в статье);
- Створка зафиксирована в откидном положении и не будет «болтаться» от ветра. Не нужно ставить дополнительную гребенку или «стоппер» для фиксации створки;
- Створка не ударится о стеновой откос и не травмирует человека;
- Не переохладит квартиру;
Фото: проветривание комнаты зимой с помощью поворотной створки ведет к переохлаждению помещения
- К поворотно-откидному режиму можно добавить микропроветривание и получить комфортное проветривание зимой;
- На поворотно-откидную створку можно поставить детский замок или ручку с ключом и спокойно проветривать квартиру без угрозы жизни ребенка;
- Не нужны форточки, которые увеличивают стоимость окна и снижают световой проем;
- Меньше подвержена провисанию. Конструктив поворотно-откидной створки позволяет ей опираться при проветривании с одной стороны на оконную петлю, а с другой на ответную планку, что предохраняет створку от провисания;
- Меньше нагрузка на оконные петли в режиме проветривания, а значит более долгий срок службы.
Фурнитура Roto NX – новый этап эволюции поворотно-откидных створок
В 2020 году компания Roto Frank представила на российском рынке 6-е поколение оконной фурнитуры – Roto NX. Модель приходит на смену предыдущей версии Roto NT. В новинке представлены передовые инженерные решения, которые позволяют улучшить комфорт и повысить безопасность окон.
В фурнитуре Roto NX в режимах проветривания окна (откидное и микропроветривание) реализованы новые технические решения:
- обеспечение в стандартном режиме проветривания класса противовзломности RC2 при использовании новых противовзломных планок;
- режим микропроветривания из разряда дополнительной опции перешел во встроенную функцию.
Обеспечение класса противовзломности RC2 в режиме проветривания в Roto NX происходит за счет специально разработанных противовзломных ответных планок.
Фото: противовзломные ответные планки Рото: вверху – стандартные, внизу – с возможностью сохранения класса RC2 в режиме проветривания*
При откидном режиме эти планки позволяют сохранят зацепление створки и рамы друг с другом, не позволяя открыть створку.
Фото: поворотно-откидная створка в режиме проветривания: слева – со стандартной планкой створка не входит в зацепление с рамой;справа – со специальной планкой сохраняется зацепление фурнитуры створки с фурнитурой рамы, обеспечивая класс противовзломонсти RC2*
Специальные противовзломные планки ставятся на вертикальных сторонах рамы (слева и справа) и на нижней горизонтальной стороне.
Фото: количество и места расположения специальных противовзломных планок на раме (помечено красными овалами)*
Микропроветривание в фурнитуре ROTONXпроисходит за счет специальной новой конструкции стандартных ножниц рамы, которая позволяет при положении оконной ручки под углом 45 градусов фиксировать створку в режиме микропроветривания. Таким образом, все поворотно-откидные створки фурнитуры Roto NX оборудованы режимами: распашной (поворотное открывание), откидной (проветривание) и микропроветривание по умолчанию.
Фото: стандартные ножницы на раме фурнитуры Roto NX обеспечивают возможность микропроветривания*С 2022 года концерн Roto Frank планирует полностью перейти на фурнитуру Roto NX.
Способы открывания
Какие бывают окна ПВХ по типу открывания? Первый вариант – глухая конструкция, актуальная в том случае, если имеется несколько створок. В противном случае доступ к наружной части будет затруднен. Такие модели пользователи выбирают ввиду их низкой стоимости, устанавливают на нижних этажах и в частных домах, когда можно помыть элемент с улицы.
Модификация с поворотным типом открывания открываются внутрь комнаты, как и деревянные аналоги, оборудованные петлями. Откидные модели могут работать в вертикальной и горизонтальной плоскости. Есть еще и комбинированный способ открывания (вниз, вбок и вверх).
Также имеются и раздвижные конструкции, но обычно их используют при остеклении лоджий, веранд и т. п.
Особенности и достоинства
Трехстворчатые пластиковые окна для жилых строений стали применяться сравнительно недавно. Это окно достаточно большого размера, поэтому внешний вид фасада будет весьма специфичен. Раньше такие конструкции чаще использовались для зданий административного назначения, однако постепенно они становятся популярными и среди частных застройщиков. Современные технологии позволяют устанавливать оконные конструкции практически любых размеров.
Окно ПВХ трехстворчатое удобно для тех помещений, где требуется большое количество света. За счет большой площади остекления жилое пространство визуально воспринимается больше, особенно хорошо такое окно смотрится, если из него открывается хороший вид на природу. Оригинально выглядит и сам дизайн конструкции, подчеркивающий не только стиль помещения, но и его богатое убранство.
Для того чтобы установить такое окно, требуется широкий оконный проем. Проектируя загородный дом, обычно, сразу учитывают это и оставляют место именно для трехстворчатой конструкции. Стоит заметить, что форма окна может быть нестандартной. Такие изделия относят к категории элитных, они стоят на порядок дороже, однако полностью себя оправдывают оригинальным дизайном и высокими эксплуатационными характеристиками.
Штульповое окно – широта обзора без помех
Штульповое окно – это двухстворчатая конструкция, в которой при распахивании створок открывается панорамный вид без перемычек посередине.
Фото: отличие между обычным окном с импостом и штульповым окномВ современном 2-х створчатом окне или двери при открывании в проеме стоит вертикальная перемычка (импост). Это не всегда удобно и красиво. Перегородка мешает обзору и ограничивает пропускную способность двери – через нее сложно, например, пронести мебель.
Сделать 2-х створчатое окно или дверь, без перемычки в проеме помогает штульп.
Штульп – это подвижный профиль для примыкания створок между собой. Он крепится одной из створок и открывается вместе с ней и проем остается полностью свободным.
Фото: в старых деревянных домах все окна были штульповымиПрообраз штульпа в современных окнах есть на любом старом окне в деревенском доме. К одной из створок с наружной стороны прибивалась планка закрывающая зазор между створками, а когда обе створки открывались, проем между ними был свободным. Классический пример старого штульпового окна представлен в знаменитой детской передаче «В гостях у сказки», когда распахиваются расписные створки и в окне появляется бабушка-сказочница.
Нестандартные окна
Не всегда требуется типовой размер трехстворчатого пластикового окна. Окна могут иметь не только различную форму, но и отличаться размером створок и глухих вставок. Чаще всего посередине расположена глухая вставка, являющаяся наиболее широкой частью конструкции, но встречаются модели, когда вставка равна створками по размеру или даже уже, чем они. Чем больше глухих створок и чем их размер больше, тем дешевле обойдется покупка конструкции, но неудобнее будет ее обслуживать.
Современные разновидности
Выбрать разновидность рассматриваемых конструкций правильно можно, если знать признаки классификации материалов изготовления. Какие бывают пластиковые окна по числу створок? По этому фактору выделяют три группы изделий: с одной, двумя и тремя створками.
Одностворчатые элементы изготавливаются открывающимися. Варианты с двумя створками делаются с обеими или одной открывающейся створкой. Третий тип намного сложнее. По принципу экономии трехстворчатые конструкции исполняются с одним открывающимся элементом, но это доставляет определенные неудобства. Специалисты рекомендуют потратить несколько больше финансовых средств и выбрать вариант, в котором с каждой стороны от центральной части монтируется по одной открывающейся створке. Самая дорогая версия – с тремя отворяющимися элементами.
